BDC3334 - Rubinetto Concept - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rubinetto da lavello
Marca	Concept
Modello	BDC3334
Materiale del corpo	Ottone con finitura cromata
Cartuccia	Cartuccia ceramica di alta qualità
Rotazione	360°
Compatibilità	Lavelli in granito Concept
Alimentazione	Acqua calda e fredda
Tipo di raccordo	Tubi flessibili, filettatura 3/8" (riduttore incluso se necessario)
Pulizia	Agenti neutri, soluzione saponata, aceto per calcare
Manutenzione	Asciugatura regolare, lucidatura occasionale per superficie cromata
Installazione	Da un tecnico specializzato
Garanzia	Difetti di fabbricazione e materiali (durata non specificata)
Paese di origine	Non specificato

Domande frequenti - BDC3334 Concept

Come installare il rubinetto BDC3334?

Tagliare l'alimentazione dell'acqua calda e fredda. Svitare il perlatore. Fissare il corpo del rubinetto al lavello con gli accessori forniti. Collegare i tubi dell'acqua a mano, senza forzare. Aprire l'acqua e verificare la tenuta. Se necessario, utilizzare un riduttore di filettatura 3/8". Consultare il manuale per maggiori dettagli.

Come pulire il rubinetto con superficie cromata?

Utilizzare agenti neutri senza particelle abrasive, una soluzione saponata è sufficiente. Risciacquare con acqua e asciugare con un panno morbido. Per i depositi di calcare, utilizzare una soluzione di aceto. Lucidare occasionalmente con un prodotto speciale per acciaio inossidabile o cromo.

Cosa fare in caso di perdita dalla cartuccia?

La cartuccia ceramica è il cuore del rubinetto. Se perde, è consigliabile rivolgersi a un professionista. Verificare prima che tutti i raccordi siano ben serrati. Se la perdita persiste, la cartuccia deve essere sostituita. Consultare il manuale per i riferimenti dei pezzi di ricambio.

Il rubinetto può ruotare a 360°?

Sì, il corpo del rubinetto BDC3334 può ruotare a 360°, consentendo di installare la maniglia a destra o a sinistra secondo le esigenze.

Come decalcificare il perlatore?

Svitare il perlatore dall'uscita. Immergerlo in una soluzione di aceto bianco o un decalcificante speciale. Spazzolare delicatamente i residui, risciacquare e riavvitare. Far scorrere l'acqua per verificare il flusso.

Quali prodotti per la pulizia evitare?

Evitare prodotti contenenti cloro o alcol, nonché detergenti abrasivi. Possono danneggiare la superficie cromata o granito. Utilizzare solo prodotti delicati raccomandati.

Il rubinetto è compatibile con tutti i lavelli?

Il rubinetto BDC3334 è progettato specificamente per i lavelli in granito Concept. Può essere installato su altri lavelli, ma verificare le dimensioni e il fissaggio. L'installazione deve essere eseguita da un tecnico specializzato.

Come mantenere il rubinetto in granito (se applicabile)?

Per il rubinetto in granito, pulire con acqua e un latte speciale per granito. Risciacquare con acqua tiepida e asciugare con un panno morbido. Rimuovere i depositi di calcare con una soluzione di aceto. Una manutenzione regolare prolunga la sua durata.

Cosa fare se il rubinetto gocciola dopo l'installazione?

Verificare che tutti i raccordi siano ben serrati a mano (non utilizzare utensili). Assicurarsi che le guarnizioni siano in posizione. Se la perdita persiste, chiudere l'acqua e contattare un professionista.

La garanzia copre i difetti di installazione?

No, la garanzia copre solo i difetti di fabbricazione e materiali. I difetti causati da un'installazione errata o da una manutenzione inappropriata non sono coperti. Seguire le istruzioni del manuale.

MANUALE UTENTE BDC3334 Concept

La ringraziamo per aver acquistato il prodotto di marchio Concept e Le auguriamo di goderselo per tutta la durata della sua vita utile. Si consiglia di leggere attentamente l'intero manuale d'uso prima di procedere al primo uso dell'apparecchio stesso. Conservare bene il manuale d'uso. Provvedere che tutte le persone addette all'uso del prodotto facciano la conoscenza del manuale d'uso. Procedere seguendo le istruzioni riportate nel manuale per poter utilizzare il prodotto al meglio.

INDICE

• Avvertenze importanti
- Parametri tecnici
• Pulizia e manutenzione
• Montaggio della batteria
- Garanzia

AVVERTENZE IMPORTANTI

Facendo manutenzione della batteria prendere in considerazione la rifinitura della sua superficie. Utilizzare solo i detergenti idonei per la rispettiva superficie. Per la pulizia non utilizzare mai i detergenti contenenti il cloro o l'alcool, se essi vengono utilizzati vicino alla batteria, evitare ogni contatto.

Anche se la superficie della batteria risulta resistente evitare il contatto con oggetti appuntiti/affilati, quali coltelli o altri che potrebbero causare il danneggiamento meccanico.

PARAMETRI TECNICI

Pressione minima dell'acqua: (0,5 bar)

Pressione massima dell'acqua: (10 bar)

Temperatura massima dell'acqua calda: 80 °C

Temperatura consigliata dell'acqua calda: 70 °C

PULIZIA E MANUTENZIONE

Le batterie per lavello da cucina uniscono l'alta qualità con il design pratico. All'interno di ogni batteria si trova una cartuccia in ceramica che costituisce il corpo base della batteria.

La superficie della batteria è lavorata con una tecnologia speciale per prevenire il danneggiamento meccanico della superficie stessa. Allo stesso momento la superficie della batteria è progettata in modo da essere in perfetta compatibilità con i lavelli in granito Concept.

IT

Pulire la batteria regolarmente con i detergenti neutri privi delle particelle abrasive, comunque basta l'acqua saponata. Una volta pulita la batteria sciacquare la sua superficie con l'acqua pulita ed asciugarla bene. Eliminare le maggiori impurità e depositi del calcare con la soluzione dell'aceto o il detergente a base di aceto. Dopo l'utilizzo di tale soluzione asciugare bene la superficie della batteria con un panno morbido. Asciugando regolarmente la superficie del lavello si previene il deposito del calcare.

Lucidare ogni tanto la superficie cromata della batteria con gli agenti speciali destinati alle superfici inox e cromate. Si eliminano le macchie e si ripristina la lucidità della superficie cromata.

La batteria con la superficie in granito va trattata ogni tanto con l'acqua contenente il latte destinato alla cura dei lavelli in granito. Successivamente sciacquare la superficie con l'acqua pulita ed asciugarla con un panno morbido. I sedimenti di calcare intorno alla retina si eliminano con la soluzione dell'aceto oppure con il detergente a base di aceto.

La cura quotidiana prolunga la loro vita utile.

MONTAGGIO DELLA BATTERIA

Montando il prodotto seguire la seguente procedura. I difetti dovuti all'installazione scorretta non sono coperti dalla garanzia.

Prima di montare il prodotto controllare bene che sia integro, senza danneggiamenti. Il prodotto dovrebbe essere installato da un professionista che dispone della dovuta qualifica. Grazie al fatto che il corpo di ogni batteria è girevole di 360° la leva di comando può essere installata sia sul lato destro che sul lato sinistro.

Installazione

• Chiudere l'arrivo dell'acqua calda e fredda.
• Svitare il perlatore iper prevenire che al primo uso della batteria il perlatore si otturi.
• Fissare il corpo della batteria sul lavello con gli appositi accessori di fissaggio. Atta-ccare il tubo di acqua e stringere a mano. Non stringere con gli attrezzi o con brutta forza, i filetti sulle valvole o sui tubi potrebbero danneggiarsi.
• Se occorre, avvitare su entrambi tubi la riduzione con il filetto 3/8".
• Avvitare i tubi all'arrivo dell'acqua ed aprire l'arrivo dell'acqua. Lasciare la batteria in posizione chiusa in cui l'acqua non scorre e controllare la tenuta di tutti gli attacchi. Chiudere l'arrivo dell'acqua prima di procedere al ripristino della tenuta.
• Se la tenuta di tutte le giunzioni è a posto, aprire sia l'acqua fredda che l'acqua calda, inizialmente per breve tempo. Poi rimontare il perlatore ed aprire l'arrivo dell'acqua.

Descrizione delle parti del prodotto BDC6529, BDG6529BC

Numero Article

1 Perlatore

2 Scarico

3 Corpo della batteria

4 Base

5 Cartuccia

6 Dado

7 Chiusura a filetto

8 Maniglia

9 Elementi di fissaggio

10 Tubo flessibile

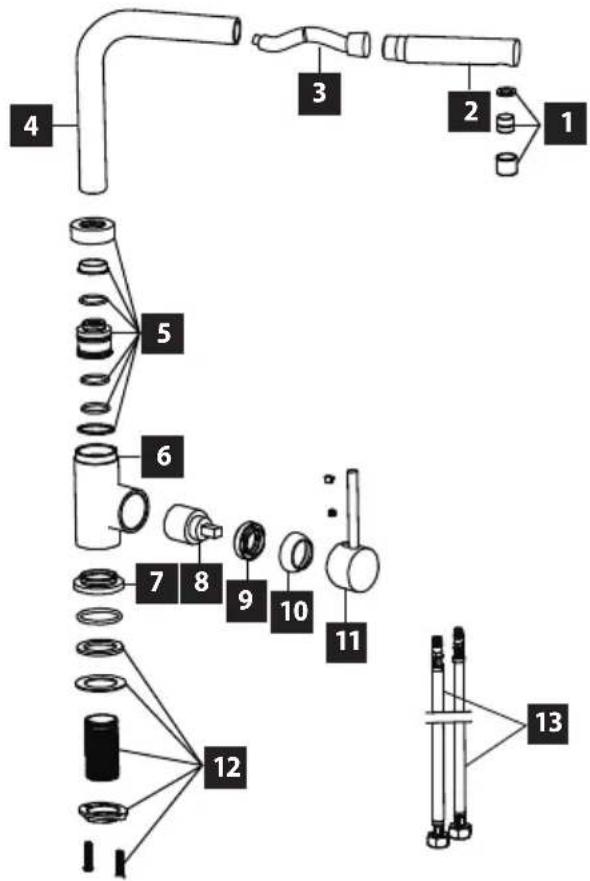

Descrizione delle parti del prodotto

BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Numero Article

1 Perlatore

2 Testa di scarico

3 Elementi di giunzione

4 Scarico

5 Elementi di giunzione

6 Corpo della batteria

7 Base

8 Cartuccia

9 Dado

10 Chiusura a filetto

11 Maniglia

12 Elementi di fissaggio

13 Tubo flessibile

IT

Descrizione delle parti del prodotto

Numero Article

1 Perlatore

2 Scarico

3 Elementi di giunzione

4 Corpo della batteria

5 Cartuccia

6 Dado

7 Chiusura a filetto

8 Maniglia

9 Base

10 Elementi di fissaggio

11 Tubo flessibile

Descrizione delle parti del prodotto

BDC5327, BDC5327BC

Numero Article

1 Perlatore

2 Bocchetta

3 Elementi di giunzione

4 Corpo della batteria

5 Cartuccia

6 Copridado

7 Chiusura a filetto

8 Maniglia

9 Base

10 Parte di fissaggio

11 Tubo flessibile

12 Tubo di arrivo

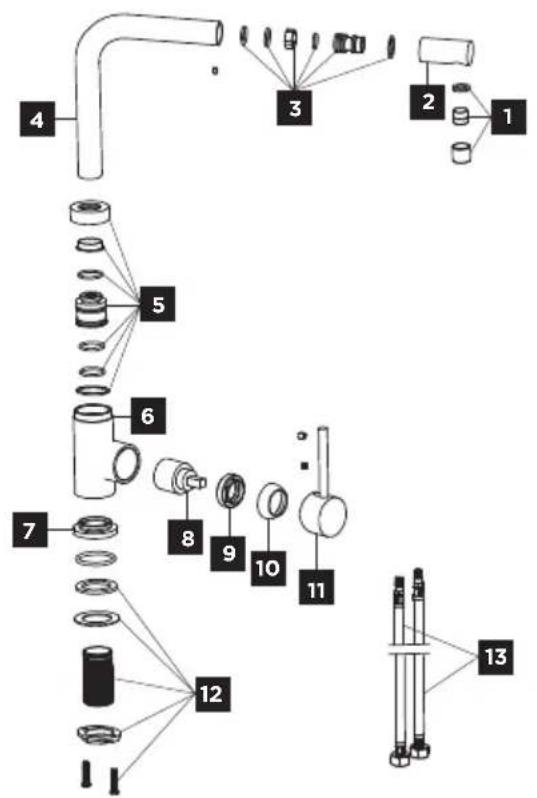

Descrizione delle parti del prodotto

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

Numero Article

1 Perlatore

2 Testa di doccia

3 Tubo flessibile

4 Bocchetta

5 Elementi di giunzione

6 Corpo della batteria

7 Base

8 Cartuccia

9 Dado

10 Chiusura a filetto

11 Maniglia

12 Elementi di fissaggio

13 Tubo flessibile

IT

Descrizione delle parti del prodotto BDC7547

Numero Article

1 Manto aeratore

2 Perlatore

3 Testa estraibile

4 Attacco tubi

5 Tubo in silicone

6 Tubo di attacco

7 Supporto del tubo estraibile

8 Connettore

9 Elementi di giunzione

10 Corpo della batteria

11 Cartuccia

12 Copridado

13 Chiusura a filetto

14 Maniglia

15 Base

16 Tubo di arrivo

17 Parte di fissaggio

18 Tubo flessibile

GARANZIA

Durante il periodo di garanzia stabilito dal produttore il produttore stesso risponde dei difetti nei materiali e dei difetti di produzione. Qualora tali difetti si manifestino, restituire il lavello al venditore insieme con la rispettiva ricevuta di acquisto. Conservare la ricevuta di acquisto per tutta la durata della garanzia.

La garanzia non si riferisce ai difetti dovuti al montaggio eseguito in modo scorretto o alla manutenzione trascurata o eseguita in modo non professionale. Un eventuale danno causato dal mancato rispetto delle indicazioni previste dal produttore non può essere coperto dalla garanzia.

Jindřich Valenta — Concept

Vysokomýtská 1800,

565 01 Choceň

T: [phone]

E: [e-mail]

W: www.my-concept.cz
