Produkttyp	Spültischarmatur
Marke	Concept
Modell	BDC3334
Material des Körpers	Messing mit verchromter Oberfläche
Kartusche	Hochwertige Keramikkartusche
Drehung	360°
Kompatibilität	Granitspülen von Concept
Versorgung	Warm- und Kaltwasser
Anschlusstyp	Flexible Schläuche, Gewinde 3/8" (Reduzierstück bei Bedarf inklusive)
Reinigung	Neutrale Mittel, Seifenlösung, Essig gegen Kalk
Pflege	Regelmäßiges Trocknen, gelegentliches Polieren für verchromte Oberfläche
Montage	Durch einen qualifizierten Fachmann
Garantie	Herstellungs- und Materialfehler (Dauer nicht angegeben)
Herkunftsland	Nicht angegeben

Häufig gestellte Fragen - BDC3334 Concept

Wie installiere ich die Armatur BDC3334?

Stellen Sie die Warm- und Kaltwasserversorgung ab. Schrauben Sie den Perlator ab. Befestigen Sie den Armaturenkörper mit dem mitgelieferten Zubehör an der Spüle. Schließen Sie die Wasserschläuche von Hand an, ohne Gewalt anzuwenden. Öffnen Sie das Wasser und prüfen Sie auf Dichtheit. Verwenden Sie bei Bedarf ein Gewindereduzierstück 3/8". Weitere Details entnehmen Sie bitte der Anleitung.

Wie reinige ich die Armatur mit verchromter Oberfläche?

Verwenden Sie neutrale Mittel ohne Scheuerpartikel, eine Seifenlösung genügt. Mit Wasser abspülen und mit einem weichen Tuch trocknen. Bei Kalkablagerungen Essiglösung verwenden. Gelegentlich mit einem speziellen Edelstahl- oder Chrompflegemittel polieren.

Was tun bei einem Leck an der Kartusche?

Die Keramikkartusche ist das Herzstück der Armatur. Wenn sie undicht ist, wird empfohlen, einen Fachmann zu rufen. Überprüfen Sie zuerst, ob alle Anschlüsse fest angezogen sind. Wenn das Leck bestehen bleibt, muss die Kartusche ausgetauscht werden. Siehe Anleitung für Ersatzteilreferenzen.

Kann die Armatur um 360° gedreht werden?

Ja, der Armaturenkörper der BDC3334 kann um 360° gedreht werden, sodass der Griff je nach Bedarf rechts oder links montiert werden kann.

Wie entkalke ich den Perlator?

Schrauben Sie den Perlator vom Auslauf ab. Tauchen Sie ihn in eine Lösung aus weißem Essig oder einem speziellen Entkalker. Bürsten Sie die Rückstände vorsichtig ab, spülen Sie ihn aus und schrauben Sie ihn wieder auf. Lassen Sie Wasser laufen, um den Durchfluss zu prüfen.

Welche Reinigungsmittel sollten vermieden werden?

Vermeiden Sie chlor- oder alkoholhaltige Produkte sowie Scheuermittel. Diese können die verchromte oder Granitoberfläche beschädigen. Verwenden Sie nur die empfohlenen milden Mittel.

Ist die Armatur mit allen Spülen kompatibel?

Die Armatur BDC3334 wurde speziell für Granitspülen von Concept entwickelt. Sie kann auch an anderen Spülen montiert werden, aber überprüfen Sie die Maße und Befestigung. Die Installation sollte von einem Fachmann durchgeführt werden.

Wie pflege ich die Armatur aus Granit (falls zutreffend)?

Bei der Granitarmatur mit Wasser und einer speziellen Granitmilch reinigen. Mit lauwarmem Wasser abspülen und mit einem weichen Tuch trocknen. Kalkablagerungen mit Essiglösung entfernen. Regelmäßige Pflege verlängert die Lebensdauer.

Was tun, wenn die Armatur nach der Installation tropft?

Überprüfen Sie, ob alle Anschlüsse von Hand fest angezogen sind (kein Werkzeug verwenden). Stellen Sie sicher, dass die Dichtungen richtig sitzen. Wenn das Tropfen anhält, schließen Sie das Wasser und kontaktieren Sie einen Fachmann.

Deckt die Garantie Installationsfehler ab?

Nein, die Garantie deckt nur Herstellungs- und Materialfehler ab. Fehler durch unsachgemäße Installation oder unangemessene Pflege sind nicht abgedeckt. Befolgen Sie die Anweisungen in der Anleitung.

BEDIENUNGSANLEITUNG BDC3334 Concept

Vielen Dank, dass Sie ein Produkt der Marke Concept angeschafft haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Nutzungsdauer zufrieden sind. Lesen Sie sich vor dem ersten Gebrauch die ganze Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie sicher, dass auch andere Personen, die dieses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen. Gehen sie nach den in der Gebrauchsanweisung angeführten Empfehlungen vor, und dann können Sie das neue Produkt erfolgreich benutzen.

DER INHALT

• Wichtige Hinweise
- Technische Parameter
- Reinigung und Wartung
- Einbau der Armatur
- Garantie

WICHTIGE HINWEISE

Bei der Pflege der Armatur ist ihre Oberflächenbehandlung zu berücksichtigen und nur solche Reinigungsmittel zu verwenden, die für die jeweilige Oberfläche geeignet sind. Chlor- oder alkoholhaltige Reinigungsmittel dürfen niemals zur Reinigung verwendet werden, und wenn Sie mit diesen Reinigungsmitteln in der Nähe der Armatur arbeiten, ist Kontakt mit der Armatur zu verhindern.

Auch wenn die Oberfläche der Armaturen beständig ist, vermeiden Sie mechanische Beschädigung durch scharfe Gegenstände, z. B. Zerkratzen durch ein Küchenmesser.

TECHNISCHE PARAMETER

Min. Wasserdruck: (0,5 bar)

Max. Wasserdruck: (10 bar)

Max. Warmwassertemperatur: 80 °C

Empfohlene Warmwassertemperatur: 70 °C

REINIGUNG UND PFLEGE

Die Küchenarmatur Concept verbindet praktisches Design und hochwertige Ausführung. Im Innenteil jeder Armatur befindet sich eine hochwertige keramische Kartusche, die den Grundkörper der Armatur bildet.

Die Beschichtung der Oberfläche der Armatur ist mit einer gegen mechanisches Zerkratzen beständigen Technologie ausgeführt. Zugleich wurde sie so entwickelt, damit sie zum Design der Granitspüle Concept perfekt passt.

DE

Die Armatur ist mit neutralen Reinigungsmitteln, die keine Abrasionspartikel enthalten, regelmäßig zu reinigen. Es genügt eine Seifenlösung. Nach der Reinigung ist die Oberfläche mit Wasser zu spülen und abzutrocknen. Größere Verschmutzungen und Wassersteinablagerungen sind mit Essiglösung, bzw. mit einem Reinigungsmittel mit Essiggehalt zu entfernen. Nach der Benutzung ist die Oberfläche der Armatur mit einem weichen Tuch abzutrocknen. Durch regelmäßige Abtrocknung schützen Sie die Armatur vor unerwünschten Wassersteinablagerungen.

Die Armaturen mit Chromoberfläche sind ab und zu mit einem speziellen Mittel für Edelstahl- oder Chromoberflächen zu polieren. Dadurch werden die Flecken entfernt und der Glanz der Chromoberfläche erneuert.

Die Armaturen mit Granitoberfläche sind ab und zu mit Wasser und Pflegemilch für Granitspülen zu pflegen. Die Oberfläche ist mit warmem Wasser zu spülen und mit einem weichen Tuch abzutrocknen. Die kalkhaltigen Ablagerungen um das Sieb können mit Essiglösung, bzw. mit einem essighaltigen Reinigungsmittel entfernt werden.

Tägliche und regelmäßige Pflege verlängert ihre Nutzungsdauer.

EINBAU DER ARMATUR

Halten Sie bitte folgende Vorgehensweise beim Einbau des Produkts ein. Die Garantie bezieht sich nicht auf die durch unsachgemäßen Einbau verursachten Mängel.

Überzeugen Sie sich vor dem Einbau des Produkts, dass es keine Beschädigungen aufweist. Das Produkt sollte von einem für den Einbau der Wasserarmaturen entsprechend qualifizierten Fachmann eingebaut werden. Dank der Tatsache, dass der Körper jeder Armatur um 360° drehbar ist, kann der Griff rechts, sowie links eingebaut werden.

Installation

• Schließen Sie die Warm- und Kaltwasserzufuhr.
• Schrauben Sie den Luftsprudler ab, damit dieser bei der ersten Benutzung der Armatur nicht verstopft wird.
• Bringen Sie den Armaturkörper mit dem Befestigungszubehör auf die Spüle an. Schließen Sie die Wasserschläuche an und ziehen Sie diese mit der Hand nach. Das Nachziehen darf nicht mit Werkzeugen, bzw. mit grober Kraft erfolgen, dies könnte zur Beschädigung der Ventil- oder Schlauchgewinde führen.
• Schrauben Sie beim Bedarf eine Gewindereduktion 3/8“ auf beide Schläuche an.
• Schrauben Sie die Schläuche an die Wasserzufuhr an und öffnen Sie die Wasserzu- fuhr. Lassen Sie die Armatur in geschlossener Position, wann kein Wasser fließt, und überprüfen Sie die Dichtheit aller Anschlüsse. Wenn eine zusätzliche Abdichtung der Verbindungen erforderlich ist, vergessen Sie nicht, Wasserzufuhr zu schließen.
• Wenn die Abdichtung sämtlicher Verbindungen in Ordnung ist, drehen Sie Kalt- und Warmwasser auf, zuerst auf eine kürzere Zeit. Anschließend ist der Luftsprudler einzubauen, den Sie vorher ausgebaut haben, und dieser ist wieder in Betrieb zu setzen.

Beschreibung einzelner Produkteile BDC6529, BDG6529BC

Numéro Article

1 Luftsprudler

2 Auslass

3 Armaturkörper

4 Sockel

5 Kartusche

6 Mutter

7 Schraubverschluss

8 Griff

9 Befestigungsteile

10 Schlauch

Beschreibung einzelner Produkteile

BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Numéro Article

1 Luftsprudler

2 Auslasskopf

3 Verbindungsteil

4 Auslass

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schlauch

Beschreibung einzelner Produkteile

Beschreibung einzelner Produktteile BDC5327, BDC5327BC

Numéro Article

1 Luftsprudler

2 Auslass

3 Verbindungsteil

4 Armaturkörper

5 Kartusche

6 Mutter

7 Schraubverschluss

8 Griff

9 Sockel

10 Befestigungsteile

11 Schlauch

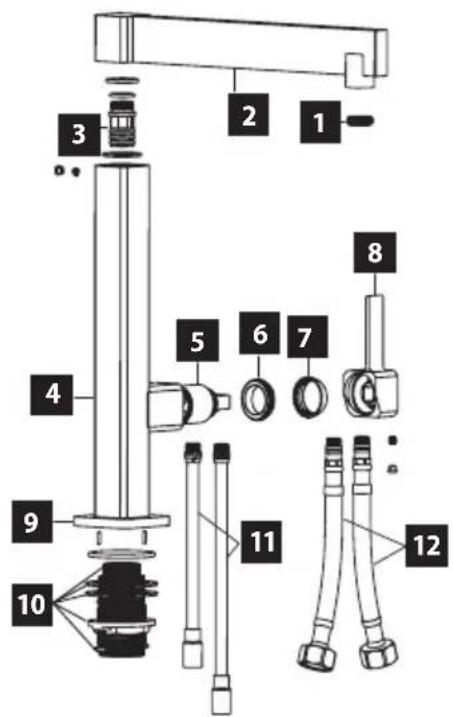

Numéro Article
1 Luftsprudler
2 Düse
3 Verbindungsteil
4 Armaturkörper
5 Kartusche
6 Mutterabdeckung
7 Schraubverschluss
8 Griff
9 Sockel
10 Befestigungsteile
11 Schlauch
12 Zuleitungsrohr

Beschreibung einzelner Produkteile

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

Numéro Article

1 Luftsprudler

2 Duschkopf

3 Schlauch

4 Düse

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schlauch

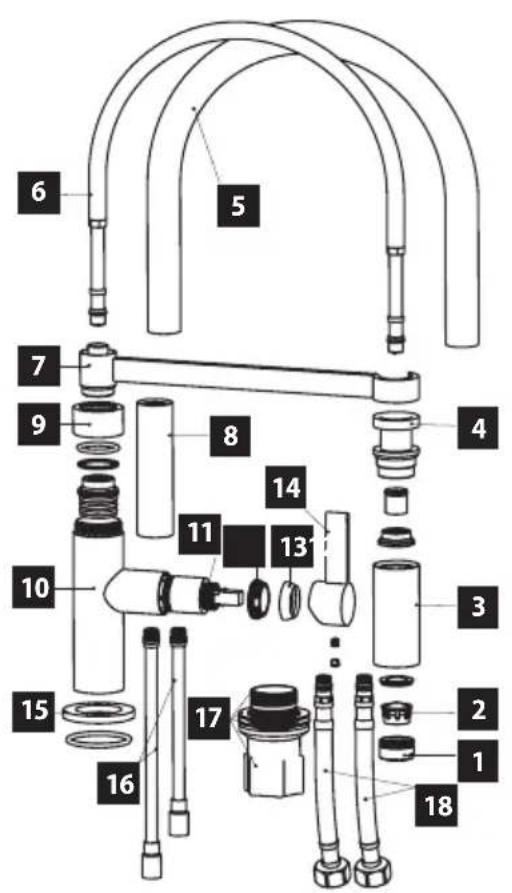

Beschreibung einzelner Produkteile BDC7547

Numéro Article
1 Belüftungsmantel
2 Luftsprudler
3 Herausnehmbarer Kopf
4 Schlauchkupplung
5 Silikonschlauch
6 Anschlussschlauch
7	Halter des herausnehmbaren Schlauchs
8 Verbindungsstecker
9 Verbindungsteil
10 Armaturkörper
11 Kartusche
12 Mutterabdeckung
13 Schraubverschluss
14 Griff
15 Sockel
16 Zuleitungsrohr
17 Befestigungsteile
18 Schlauch

GARANTIE

Innerhalb der vom Produzenten festgelegten Garantiefrist ist der Produzent für die Fertigungs- und Materialmängel verantwortlich. Sollten solche Mängel auftreten, geben Sie bitte die Spüle mit den angelegten Belegen über deren Erwerb an den Verkäufer zurück. Diese Belege sind über die gesamte Garantiefrist aufzubewahren.

Die Garantie bezieht sich auf solche Mängel nicht, die durch unsachgemäßen Einbau oder Wartung entstanden sind. Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden.
