MANUALE UTENTE Ascona 570 Outdoorchef

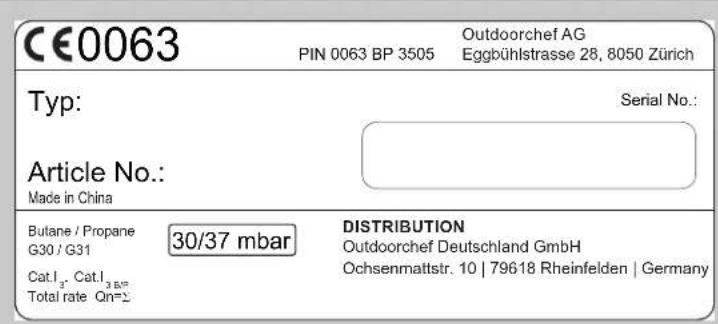

Annotare per prima casa il numero di seri e del barbecue sferico sulla pagina posteriore di queste istruzioni per l'uso. A seconda del modello di barbecue, è possibile trovare quello numero sull'etichetta informativa, che si trova sulla struttura del barbecue o sul ripiano inferiore.

Il numero di seri e il numero articolono sono importanti per evitare disguidi in caso di domande, per ordinare pezzi di ricambio e per qualsiasi richiesta di garanzia. Conservare le istruzioni d'uso in un luogo sicuro, poiché esse contengono istruzioni importanti su sicurezza, operatività e manutenzione.

INFORMAZIONI IMPORTANTI PER LA VOSTRA SICUREZZA

Ogni persona che si accinga ad usare quello grill delve conoscere e seguire l'esatto procedimento di accensione. L'uso del grill non è consentito ai bambini. Seguire scrupolosamente le istruzioni di montaggio contente nel manuale d'installazione. Un montaggio non a regola d'arte può essere gravi consequences. Evitare di collocare liquidi e materiali inflammabili o eventuali bombole di riserva in prossità del grill. Non collocare mai il grill o la bombola del gas in locali chiusi privi di aerazione. Prima di utilizzare il barbecue sferico a gas leggere attendamente le presenti istruzioni. Il grill è concepito esclusivamente per l'uso all'aperto. Mantenere una distanza di almeno 1,5 metri da oggetti inflammabili.

BOMBOLEDIGAS

• Sulla base d'appoggio collocare esclusivamente bombole del gas che non superino i 8 kg di peso da piene. Posizonare la bombola nell'apposto alloggiamento, vedere MANUALE DI INSTALLAZIONE.
  Per fissarla, usare la cinghia fornita in corredo o l'apposto supporto. Verificare che non vi siano raccordi a vite anermetici. (Fig. 2A)
• Eseguire una PROVA DI TENUTA prima di mettere in funzione il grill e dopo agli sostituzione della bombola di gas.
  Non esporre le bombole di gas a temperature superiore ai 50^ e non tenerle mai in locali chiusi o in scantinati.
• Atlenersi alle norme di sicurezza riportale sulla bombola di gas utilizzata.
  NOTA: controllare se il regolatore di pressione e la bombola sono in grado di funzionare regolamente nel proprio paese. Utilizzare solo bombole conformi alle rispettive norme nazionali. A causa dei diversi sistemi di tenuta, è possibile che in caso di regolatore di pressione e bombola differenti risulti impossibibile garantire la tenuta. Questa circostanza può fare s che il gas che fuorises ci incendi a causa di fiamme aperte o scintille. Per motivi di sicurezza e garanzia consigliamo di verificare in agli dati i barbecue messi in commercio e, se necessario, ad adattare il regolatore di pressione e il tubo del gas alle norme nazionali o farli adattare.

INDICAZIONI PER LA SICUREZZA

Le presenti istruzioni d'uso devono essere conservate dal proprietario e tenute sempre a portata di mano.

Per attivare il barbecue, seguire le ISTRUZIONI PER L'AVVIAMENTO.

• "Utilizzare solo all'aperto"
  "Leggere queste istruzioni per l'uso prima di mettere in funzione il dispositivo"
  ATTENZIONE: i componenti accessibili potrebbero raggiungere temperature molto elevate. Tenere lontani i bambini
• "Il disposiimento deve essere tenuto lontano da materiali infiammabili durante l'uso"
  Non spostare il dispositivo durante l'uso
  -Dop0 l'utilizzo, chiudere la valvola di erogazione del gas posta sulla bombola
  Nonutilizzare mai il grill sottouna tettoia.

Gli apparecchi dotati di ruote sterzanti non devono essere spostati su superfici non piane o con gradini.
- Indossare quanti protettivi per afferrare le parti che scottano.
- Dopo l'uso riportare sempre la manopola di regolazione del gas in posizione e chiudere la valvola di erogazione del gas sulla bombola.
- Durante la sostituzione della bombola, accertarsi che la manopola di regolazione del gas sa in posizione e che la valvola posta sulla bombola sua chiusa. IMPORTANTE: svolgere esta operazione lontano da qualsiasi fonte di accensione.
- Dopo aver allacciato una nuova bombola del gas controllare la tenuta dei raccordi come descrizione delle istruzioni della PROVA DI TENUTA.
Qualora si sospetti un problema di tenuta, portare la manopola di regolazione del gas in posizione e chiudere la valvola posta sulla bombola. Far controllare gli elementi di adduzione del gas dal proprio rivenditore di fiducia.
Se il tubo del gas presenta difetti o segni di usura, provedere immediatamente alla sostiluzione. Il tubo non deve essere piegato e non deve presentare crepe. Prima di togliere il tubo, ricordarsi di chiudere la manopola di regolazione del gas e la valvola di erogazione del gas.
Sostitire il tubo e la manopola di regolazione del gas dato un periodo d'uso di 3 anni alla data di acquisito. Verificare che il regolatore della pressione del gas e il tubo siano conformi alla normativa EN (regolatore di pressione del gas EN 16129 / tubo del gas EN 16436).
- La lunghezza consigliata del tubo del gas è 90 cm e non può essere superiore a 150 cm.
Non bloccare mai il grande foro rotondo di aspirazione dellaria sul fondo del catino, ne le sei feritoe di ventilazione del coperchio. Le apertu re di ventilazione presenti sull'alloggiamento della bombola del gas non devono essere tappate o coperte per nessuna ragione.
Non apportare modifiche all'apparecchio
Non aportare alcuna modifica al rubinetto del gas, alla valvola di sicurezza, al bruciatore o ad altre parti del grill. Se si notation un malfunziona-mentation, rivolgersi a un tecico qualificato.
Il grill viene fornito con il tubo del gas adatto e completo di regolatore della pressione del gas. Tenere lontano il tubo del gas delle superfici calde del grill. Non tornere il tubo. Se il proprio modello di grill dispone di una guida per il tubo, il tubo va fissato obbligatoriamente dentro但这a guida.
Il tubo e il regolatore devono essere conformi alle normative nazionali edagli standard EN (regolatore di pressione del gas EN 16129 / tubo del gas EN 16436).
Qualora non si riesca a raggiungere la massima potenza e si ritenga che l'erogazione del gas non aviene regolarmente, rivolgersi al proprio rivenditore di fiducia.
- Utilizzare il grill solo su superfici stabili e sicure. Durante l'uso non mettere mai il grill su pavimenti di legno o altre superfici inflammabili. Tenere il grill lontano da materiali inflammabili.
- Se si usa l'apparecchio con una piatra in granito, evitare che la piatra subisce shock termici.
- Conservare il grill al riparo da liquidi o materiali infiammabili.
Se si tiene il grill a svernare in un locale, occorre assolutamente togliere la bombola del gas. La bombola dovrebbe essere tenuta sempre in un luogo all'aperto, ben arieggiato, al quale i bambini non abbiano accesso.
- Prima della messa in funzione, sistemare il grill per quanto possibile al riparo dal vento.
- Quando si è terminato di usare il grill, aspettare che si sia raffreddalo completamente e poi coprirlo con l'apposita copertura per proteggerlo contro gli agenti atmssferici. Le copertura sono acquistabili presso i negoti specializzati.
Per evitare che si formi umidita all'interno, è bene togliere la copertura alla fine pioggia.

PROVA DI TENUTA

AVERTENZA Durante la prova di tenuta non devono esseri fonti di accensione nelle vicinanze e non si delve fumare. Verificare la tenuta sempre all'aperto e sono utilizzare fiammiferi o fiamme libere.

1. La manopola di regolazione del gas deve stare in posizione (Grafik Panel Position O einfugen).
2. Apire la valvola di erogazione del gas posta sulla bombola. Spennellare tutti i componenti in cui scorre il gas (attacco della bombola / regolatore della pressione/tubo del gas/raccordo di entrata/attacco della valvola) con una soluzione saponata composta al 50% da sapone liquido e al 50% da acqua. Si può utilizzare uno spray cercafughe. (Fig. 2B)
3. L'eventuale formazione di bolle di sapone indica la presenza di perdite. IMPORTANTE: il grill può utilizzato solo dopo l'eliminazione di tutte le perdite. Chiudere la valvola di erogazione del gas posta sulla bombola.
4. Eliminare eventuali perdite serrando i raccordi, qualora quello sa possible, oppure sostituire le parti difettose.
5. Ripetere le operazioni descritte al punto 1 e 2.
6. Contattare il proprio rivenditore qualora non fosse possibile eliminare le perdite.

NOTA: Eseguire la PROVA DI TENUTA bajo ogni allacciamento o sotituzione della bombola di gas e all'inizio della stagione di utilizzo del grill.

SPIEGAZIONI DEI SIMBOLI SUL PANELLO DI COMANDO

Livelli di calorie e accensione

Posizionamento dell'imbuto EASY FLIP

Posizione diretta dell'imbuto EASY FLIP

Posizione indiretta dell'imbuto EASY FLIP

SISTEMA BRUCIATORE DEL BARBECUE SFERICO

Modelli con bruciatore singolo (Fig. 1A)

ruciatore ad anello raggiunge la massima potenza al livello . potenza più Bassa al livello .

Modelli con doppio bruciatore (Fig. 1B)

Il bruciatore grande raggiunge la massima potenza al livello e la potenza più Bassa al livello Si tratta di un bruciatore concepito per l'utilizzo a medie e alte temperature.

Il bruciatore piccolo è concepito per cotture a bassa temperatura e consente solo minime regolazioni. La differenza tra il livello è non è visible. Il bruciatore piccolo raggiunge temperature da circa 100 a 120^ C.

PRIMA DEL PRIMO UTILIZZO

1. Lavare tutte le parti che entrano in contatto con gli alimenti.
2. Controllare tutti i componenti in cui passa il gas; fare riferimento al capitolo PROVA DI TENUTA. Eseguire il controlo anche nel caso in cui il barbecue sferico a gas sia stato fornito più montato dal rivenditore.
3. Riscaldare il grill per circa 20-25 minuti al livello

ISTRUZIONI PER L'ACCENSIONE

1. Assicurarsi che tutti i collegamenti fra il tubo del gas, il regolatore di pressione e la bombola del gas siano saldamente avvitati (procedere secondo le istruzioni riportate al capitolo PROVA DI TENUTA).

NOTA: su MINICHEF 420 G le mensole devono essere estratte durante l'intera procedura di cottura.

1. Apire il coperchio del grill. ATTENZIONE: non accendere mai il grill a coperchio chiuso.
2. Apriere la valvola di erogazione del gas posta sulla bombola.

4 a. Modelli con bruciatore singolo:

Premere la manopola di regolazione del gas e ruotarla in senso antiorario fino al livello Premere la manopola di accensione nera e tenerla premuta fino alla comparsa della scintilla e all'accensione del gas. (Fig. 1C)

4 b. Modelli con doppio bruciatore e lasto di accensione separato:

premere la manopola di regolazione del gas del bruciatore grande e ruotarla in senso antiorario fino al livello

Premere tasto di accensione nero e tenerlo premuto fino alla comparsa della scintilla e all'accensione del gas.

Oppure preme la manopola di regolazione del gas del bruciatore piccolo (manopola sinistra) e ruotlar in senso antiorario fin al livello

Premere il tasto di accensione nero e tenerlo premuto fino alla compara della scintilla e all'accensione del gas. (Fig. 1D)

4 c. Modelli con doppio bruciatore senza tasto di accensione separato:

premere la manopola di regolazione del gas del bruciatore grande e ruotarla in senso antiorario fino al livello

Tenere premuta la manopola di regolazione del gas fino alla compara della scintilla e all'accensione del gas. (Fig. 1E)

Oppure preme la manopola di regolazione del gas del bruciatore piccolo (manopola sinistra) e ruotlar in senso antiorario fino al livello

Tenere premuta la manopola di regolazione del gas fino alla compara della scintilla e all'accensione del gas.

1. Se il gas non si accende nel giro di 3 secondi, riportare la manopola di regolazione del gas nella posizione di partenza. Attendere 2 minuti che il gas non bruciato si volatilizzi. Ripetere quindi il punto 4.
2. Dopo 3 tentativi falliti di accensione del grill, cercare di individuare le cause (consultare il paragrafo ELIMINAZIONE DEI PROBLEM).

ISTRUZIONI PER L'ACCENSIONE DEL CITY 420 G

1. Assicurarsi che tutti i collegamenti fra il tubo del gas, il regolatore di pressione e la bombola del gas siano saldamente avviti (procedere secondo le istruzioni riportate al capitolo PROVA DI TENUTA).
2. Apire il coperchio del grill. ATTENZIONE: non accendere mai il grill a coperchio chiuso.
3. Aprire la valvola di erogazione del gas posta sulla bombola.
4. Premere la manopola di regolazione del gas e ruotarla in senso antiorario fino al livello 品 Premere ripetutamente la manopola rossa fino all'accensione del gas. (Fig. 1F)
5. Se il gas non si accende nel giro di 3 secondi, riportare la manopola di regolazione del gas nella posizione di partenza. Attendere 2 minuti che il gas non bruciato si volatilizzi. Ripetere quindi il punto 4.
6. Dopo 3 tentativi falliti di accensione del grill, cercare di individuare le cause (consultare il paragrafo ELIMINAzione DEI PROBLEM).

IL SISTEMA A IMBUTO EASY FLIP TRASFORMA UN GRILL SINGOLO IN DUE GRILL

Il cuore del barbecue sferico a gas OUTDOORCHEF è l'imbuto EASY FLIP, un elemento che testimonia la capacité d'innovare degli ingegneri OUTDOORCHEF.

L'mbuto EASY FLIP consente in pochi secondi di variare la distribuzione del gas da diretta a indiretta. Allo stesso tempo funge da schermo protettivo intelligente e impedisce la nociva bruciatura dei grassi e lo sgradito sviluppo di fumo.

Con una sola mossa si passa alla modalità di cottura alla griglia, cottura e arrostitur a diretta a quella indiretta: bast capovolgere l'imbuto EASYFLIP.

CALORE DIRETTO CALORE INDIRETTO

Per grigliare e cuocere direttamente Per grigliare, cuocere e arrostire indirettamente

si lavora a temperatura elevata con il calore che si concentra sulla griglia. Per esempio, per ottenere un bel disegno della griglia sulla bistecca

il calore si distribuisce uniformamente all'interno del grill sferico chiuso. Ideale per esempio per stufare verdure o cuocere un arrosto a bassa temperatura

ISTRUZIONI PER L'USO DEL BARBECUE SFERICO A GAS

La procedura è molto semplice:

1. Portare l'imbuto EASY FLIP nella posizione desiderata. ATTENZIONE: durante l'uso del grill cambiare la posizione dell'imbuto solo indossando quanti resistenti alle alte temperature. NOTE: per la grigliatura diretta a livello, mantenere il coperchio aperto. Solo ai livelli possible Maintainere il coperchio chiuso ancne in caso di grigliatura diretta.
2. Scegliere eventualmente l'accessorio che si vuole utilizzato.
3. Preriscaldare il grill a coperchio chiuso per circa 10-15 minuti al livello
4. Quando si è terminato di usare il grill riportare la manopola di regolazione del gas in posizione. Quindi chiudere la valvola di erogazione del gas posta sulla bombola. Chiudere il rubinetto della bombolaanche nel caso in cui la bombola sa vuota.

CONSIGLI PRATICI

Con calorie indiretto

Grossi pezzi di carne da arrostire o polli interi: grazie all'imbuto EASY FLIP non è più necessario girare i pezioni di carne grossi durante la grigliatura. Il calore del bruciatore sale lungo le pareti interne del barbecue sferico e si propaga omogeneamente in tutte la sfera. Sistemare la carne da grigliare sulla griglia preriscaldata e chiudere il coperchio. Lasciare sempre un po' di distance tra i singoli pezioni di carne. Chiudendo il coperchio, la carne si dora uniformmente da tutti i lati e non除去 i loro succhi.

Per non affidavit al caso e otnenera cottura perfetta, consiglio per i pezzi grossi di carne l'uso dell'OUTDOORCHEF GOURMET CHECK, lo strumento che misura la temperatura interna.

Con calorie diretto

Pezzi di carne piccoli come bistecche, cololette e wurstel: posizionare la carne da grigliare al centro della griglia e arrostire brevamente a coperchio aperto. Spostare poi la carne verso l'esterno, ridurre il calore a e completeness l'arrestitura a coperchio chiuso.

Per ottenere un risultato ottmale con le cotture brevi, consiglio di utilizzare la piastra in ghisa di OUTDOORCHEF. Con l'accessorio giusto, si prova ancora più gusto ad utilizzato OUTDOORCHEF. Qualunque tipo di cottura scegliate, liberate la vostra creatività e voglia di sperimentare.

Trovate tutti gli accessori per il vosto grill nel site OUTDOORCHEF.COM

La tabella dei tempi di cottura OUTDOORCHEF per i vari tipi di cottura alla griglia si trovava nel situ OUTDOORCHEF.COM

Preriscaldare il grill alla massima potenza per circa 10 minuti. Sistemare i cibi da grigliare sulla griglia e regolare la temperatura secondo le proprie esigenze .

ALTERMINE DELLA COTTURA

1. Riportare la manopola di regolazione del gas di ciascun bruciatore su
2. Chiudere la valvola di erogazione del gas posta sulla bombola.
3. Pulire il grill dopo averlo fatto raffreddare completamente.
4. Coprire il grill con l'apposita copertura.

PULIZIA

Tra una grigliata e l'altra è necessaria solo una minima pulizia, perché la maggior parte dei grassi evapora o finisce nell'apposita vaschetta di raccolla.

Se il grill è molto sporco, riscaldarlo per circa 10 minuti alla massima potenza. Per pulire l'imbuto e la griglia utilizzare una spazzola per grill con setole in ottone (non con setole in acciaio).

Per una pulizia accurata, utilizzare il PULITORE BARBECUE OUTDOORCHEF. In alternatively è possible usare una spugna per pentole in nylon e acqua con detersivo per eliminare tutti i residui staccati.

IMPORTANTE: Dopo agli pulizia profonda far asciugare perfettamente il grill accendendolo al livello

UTILIZZO DEL PULITORE BARBECUE OUTDOORCHEF

IMPORTANTE: il barbecue non deve essere in funzione durante l'applicazione del PULITORE BARBECUE OUTDOORCHEF.

Si consiglia di indossare quanti protettivi per proteggere le manie e possibilmente anche occhiali protettivi. Spruzzare il detergente sul grill o sull'accessorio utilizzato ancora caldo e lasciarlo agire per 15-30 minuti. Spruzzare ancora una volta le superfici sporche con il detergente, sciacquarel accuratamente con acqua e poi lasciarle asiugare.

ATTENZIONE: il PULITORE BARBECUE OUTDOORCHEF non può essere utilizzato su superfici verniciate a polvere.

UTILIZZO DEL PULITORE PER CHEF OUTDOORCHEF

IMPORTANTE: il barbecue non deve essere in funzione durante l'applicazione del PULITORE PER CHEF OUTDOORCHEF.

Indossare guanti e occhiali per proteggersi. Spruzzare il detergente sul barbecue o sull'accessorio utilizzato ancora caldo e lasciarlo agire per 10 minuti, fino alla scomparsa della schiuma.

Se necessario, ripassare con una spazzola apposita o una spugna in nylon. In seguito, sciacquare accuramente con acqua e asciugare.

ATTENZIONE: non adatto per superfici in legno o plastica, laccate o verniciate a polvere.

MANUTENZIONE

Una manutenzione periodica permette di mantenere il grill in perfetta efficienza.

Controllare gli elementi di adduzione del gas almeno due volte all'anno e comunique dopo agli lungo periodo di non utilizzo. Ragni o altri insetti possono causare ostruzioni che vanno eliminare prima di essere il grill.
Ogni tanto controllare il corretto serraggio delle viti che si potrebbero essere allentate durante lo spostamento del grill su superfici non piane.
Se il grill rimane inutilizzato per lungo tempo, è opportuno eseguire una PROVA DI TENUTA prima del suo riutilizzo. Se avete dubbi, contattate il vostro fornitore di gas o il vostro rivenditore di fiducia.
- Prima di ripore il grill per la stagione invernale, ingrassare tutte le parti in metallo per evitare che si corrodano.
- Dopo la stagione invernale e almeno una volta durante il periodo di utilizzo, controllare che il tubo del gas non presente crepe, pieghe e altri danni. Se il tubo del gas è danneggiato, provedere immediatamente alla sostituzione come detrito nel capitolo INDICAZIONI PER LA SICUREZZA.
Vi consigliamo di seguire i seguenti suggerimenti per utilizzare a lungo il vosto grill con immutata soddisfazione:
- Una volta all'anno trattate tutti gli elementi in legno con olio protettivo per legno, in modo da contrastare la formazione di fessurazioni.
Proteggere grll contro gl agenti atmsserici coprendolo con l'apposita copertura OUTDOORCHEF, una volta raffreddato complemente.
Per evitare che si crei dell'umidità al suo interno, togliere la copertura dopo un'esposizione alla pioggia. I coperchi adatti sono acquistabili presso i negoti specializzati.

ELIMINAZIONE DEI PROBLEMI

Il bruciatore non si accende:

• Controllare che la valvola di erogazione del gas posta sulla bombola sia aperta.
• Verificare che ci sia gas a sufficienza nella bombola.
• Verificare che scocchi la scintilla fa l'elettrodo e il bruciatore.

Scintilla assente:

• Verificare che la batteria sia inserita correttamente (se il grill è del tipo con accensione elettrica).
• Fra il bruciatore e l'elettro do non delve esserci una distanza superiore a 5-8 mm.
  Assicurarsi che i cavi siano correttamente collegati e fissati all'accensione elettrica e all'elettrodo.
• Inserire una batteria nuova (tipio AAA, LR03, 1.5 Volt) nell'accensione elettrica (se il grill è del tipo con accensione elettrica).

Se questi interveni non sono utili a rimettere in funzione il grill, rivolgersi al proprio rivenditore di fiducia.

GARANZIA PER IL CONSUMATORE

1. Garanzia eindicazioni su altrirdiritti dell'acquirente

Con l'acquisto di quello prodotto OUTDOORCHEF presso un rivendatore autorizzato, il cliente finale privato (consumatore) ottiene una garanzia del produttore di Outdoorchef SA ("OC").

Questa garanzia le assicura i diritti qui contemplati nei confronti del produttore. I diritti di garanzia si sommano ai diritti aggintivi contrattuali e legali. Questa garanzia non limita o esclude alcuni di questi diritti aggintivi. Potra quando applicare i loro diritti contrattuali o legali. In quello modo, non vengono intaccati i diritti stabiliti nella Legge federale sulla responsabilità per danno da prodotti.

In particolare, in qualità di acquirente avr la possibiliti di far valere i sui diritti contrattuali di garanzia rispetto al venditore. Ad esempio, potra far valere un eventuale annullamento del contratto d'acquisto solo verso il venditore e non verso OC, nell'ambito di questa garanzia.

2. Parti coinvolte e condizioni preliminari

Il responsabile della garanzia è OC. Ha diritto a garanzia qualsiasi cliente finale che acquista un prodotto nuovo a uso privatoattraverso un canale di vendita autorizzato. L'acquisto deve essere provato esibendo la fattura. L'acquisto a uso privato ha luogo se il prodotto viene acquistato da una persona naturale a scopi non riconducibili prevalente alla relativa attività commerciale o professionale. Nel caso in cui venga riconosciutto il ricorso alla garanzia, la richiesta deve essere fattà pervenire al responsabile della garanzia entro due mesi. In caso contrario, qualsiasi rivendicazione di garanzia è esclusa. In caso di difetti evidenti, quello期内o di prescrizione ha inizio con il ritiro del prodotto da parte del consumatore.

OC consiglia perci di verificare la presenza di difetti immediatamente dopo aver preso possesso del prodotto.

3.Periodi di garanzia

Questa garanzia è valida a partire alla data d'acquisto e viene applicata nei casi seguenti, salvo in caso di applicazione della clausola di esclusione della responsabilità secondo il par. 4:

• 3 anni per la sfera smaltata (parte inferiore e coperchio), contro la ruggine.

• 3 anni per la griglia smaltata, contro ruggine o segni di bruciatura.

• 3 anni per tutti i componenti in acciaio, contro ruggine o segni di bruciatura.

• Difetti di smaltatura al primo utilizzato.
• 2 anni per tutti gli altri difetti di fabbricazione o di materiale.

Non sono considerati come difetti irregularità, differenze cromatiche dello smalto e piccole imperfezioni, come ad esempio punti di contatto sul bordo inferiore del coperchio o sulle sospensioni dovuti a motivi tecnici di produzione.

In caso di applicazione della garanzia, OC scegli se sostuire i componenti danneggiati o difettosi oppure l'intero prodotto. Se accettabile per il cliente, il prodotto più essere sostituitoanche con un modello simile di fabbricazione più recente, ad esempio la nuova versione dello stati. Se il funzionamento del prodotto non è stato compromesso da un difetto di funzionamento e previo assenso del cliente, in sostituzione della riparazione più essere offerto un rimborso finanziario adeguato.

Per la durata della procedura di garanzia (verifica ed eventuale sostituzione), non è previsto di poter benefici di un prodotto sostituito di OC o di un risarcimento di qualsiasi tipo. Le prestazioni di garanzia non comportano la prerogha della validità né un nuovo inizio della garanzia stessa. Le parti sostituite passano di proprieta a OC. Solo l'eventuale sostituzione del prodotto determina un nuovo inizio della garanzia.

Questa garanzia non da diritto ad alcun aitro diritto rispetto al suo responsabile. Tuttavia, non si esclude o limita il diritto alla rivendicazione di alti diritti (fare riferimento anche al paragrafo 1).

4. Limitazioni

La garanzia è esclusa nei seguenti casi:

• Normale usura durante l'uso conforme del prodotto, in particolare per parti generalmente soggette ad usura quali imbuto, coprubiciatore, bruciatore, termometro cappa forno, accensione e batteria, elettrodo, cav di accensione, tubo del gas, manopola della pressione del gas, elemento riscaldante, deflettore, foglio protettivo in alluminio, griglia, griglia per carbonella o di accensione, braciere e recipienthe raccogli grassi e per carbone.
  Dannl ala smaltatura per prodotti usati, nel caso in cui sia impossibile provare che il difetto era presente precedente me al primo utilizzo.

• Difetti e/o danni dovuti a utilizzo improprio o non in conformità alla documentazione, in particolare in caso di mancata osservanza di istruzioni per l'uso,indicazioni per la sicurezza o istruzioni di montaggio e di manutenzione (ad esempio utilizzo di dispositivi per esterni in spazi chiusi, danni occorsi in seguito a montaggio o pulizia inappropriati della superficie smaltata dell'imbuto o della griglia, mancata esecuzione della prova di tenuta qualora indicata nelle istruzioni,utilizzo di agenti chimici dannosi,uso per uno scopo diverso da quello previsto, ecc.)

• Difetti e/o danni causati dall'intervento o da riparazioni non eseguite da persone autorizzate da parte di OC.

• Difetti e/o danni causati da eventi atmosserici (ad esempio granidine o fulmini).
• Difetti e/o danni intenzionali, deliberati o dovuti a negligenza, salvo qualora causati da rappresentanti di OC.
• Difetti e/o danni insorti durante il trasporto presso il cliente, salvo qualora causati dal responsabile della garanzia.
• Difetti e/o danni dovuti a forza maggiore.
• Difetti e/o danni dovuti a usura derivante da un utilizzo professionale a scopo commerciale (ad es. hotel o gastronomia).

5. Procedure di garanzia

Nei casi nei quali si applica la garanzia, rivolgersi il più presto possible a OC o a un rivenditore autorizzato (elenco dei rivenditori su www.outdoorchef.com), riportando, al除外 nominativo, il prodotto/componente, la fattura d'acquisto, il numero di series e il codice articolo (entrambi riportati sull'etichetta adesiva applicata sul grill; fare riferimento al primo paragrafo delle istruzioni per l'uso). Laggiunta di fotografie del difetto è molto utile. Allo scopo di verificare l'applicazione della garanzia, consegnare il prodotto al rivenditore o a OC (garanzia bring-in). Nei casi nei quali la garanzia è applicabile, vengono rimborsati iosti di trasporto e invio necessari e obbligatori, in caso contrario il prodotto viene restituito al cliente a sue spese.

Il marchio registrato OUTDOORCHEF è rappresentato dall'azienda seguente:

Outdoorchef AG | Eggbuhlstrasse 28 | Postfach | 8050 Zürich-Schweiz | www.outdoorchef.com

• L'élenco dei rivenditori è reperibile sul nostro除去 all'indirizzo OUTDOORCHEF.COM
  Il numero di series e il codice articolo sono riportati sull'etichetta adesiva applicata sul grill (vedere il primo paragrafo di queste ISTRUZIONI PER L'USO).

INFORMAZIONI TECNICHE

ASCONA 570 G/MONTREUX 570 G/GENEVA 570 G

CE 0063

Gas Propano/Butano 30/31

Potenza

• bruciatore piccolo 1.20 kW

bruciatore grande 8.50 kW

Consumo di gas 702 g/h

28-30/37 mbar

-Ugello del bruciatore piccolo 0.55 mm/Marcatura: BF

-Ugello del bruciatore grande 1.47 mm/Marcatura:BT

50 mbar

-Ugello del bruciatore piccolo 0.48 mm/Marcatura: AF

-Ugello del bruciatore grande 1.27 mm/Marcatura:AT

Pressione gas Butano 28 mbar.

Propano 37 mbar

LEON 570 G

CE 0063

Gas Propano/Butano 30/31

Potenza 8.50 kW

Consumo di gas 612 g/h

Ugello (28-30/37 mbar) 1.47 mm/Marcatura: BT

Ugello (50 mbar) 1.27 mm/Marcatura: AT

Pressione gas Butano 28 mbar

Propano 37 mbar

AMBRI 480 G

CE 0063

Gas Propano/Butano 30/31

Potenza 5.40 kW

Consumo di gas 389 g/h

Ugello (28-30/37 mbar) 1.15 mm/Marcatura: BN

Ugello (50 mbar) 1.02 mm/Marcatura: AN

Pressione gas Butano 28 mbar

Propano 37 mbar

CHELSEA 480 G / CHELSEA 480 GLH / KENSINGTON 480 G /

COMPACTCHEF 480 G

CE 0063

Gas Propano/Butano 30/31

Potenza 5.60 kW

Consumo di gas 397 g/h

Ugello (28-30/37 mbar) 1.15 mm/Marcatura: BN

Ugello (50 mbar) 1.02 mm/Marcatura: AN

Pressione gas Butano 28 mbar

Propano 37 mbar

CITY 420 G / CHELSEA 420 G / MINICHEF 420 G

CE 0063

Gas Propano/Bulano 30/31

Polenza 4.30 kW

Consumo di gas 315 g/h

Ugello (28-30/37 mbar) 1.02 mm/Marcatura: BL

Ugello (50 mbar) 0.88 mm/Marcatura: AH

Pressione gas Butano 28 mbar

Propano 37 mbar

Categori

1. 13b/c(50g/份)
   3.

Accensione elettrica

Per il funzionamento dell'accensione elettrica occorre una batteria tipo

AAA, LR03, da 1.5 Volt.

Informazione per l'uso del termometro

La temperatura indica puo presentare uno scostamento paria +

10%.

Sito web

Per ulteriori informazioni e consigli, ricette e tutto cui che vale la pena sapere sui prodotti OUTDOORCHEF consultare il sito

OUTDOORCHEF.COM

BELANGRIJK:
