GR292 - Tosaerba BLACK & DECKER - Manuale utente e istruzioni gratuiti

MANUALE UTENTE GR292 BLACK & DECKER

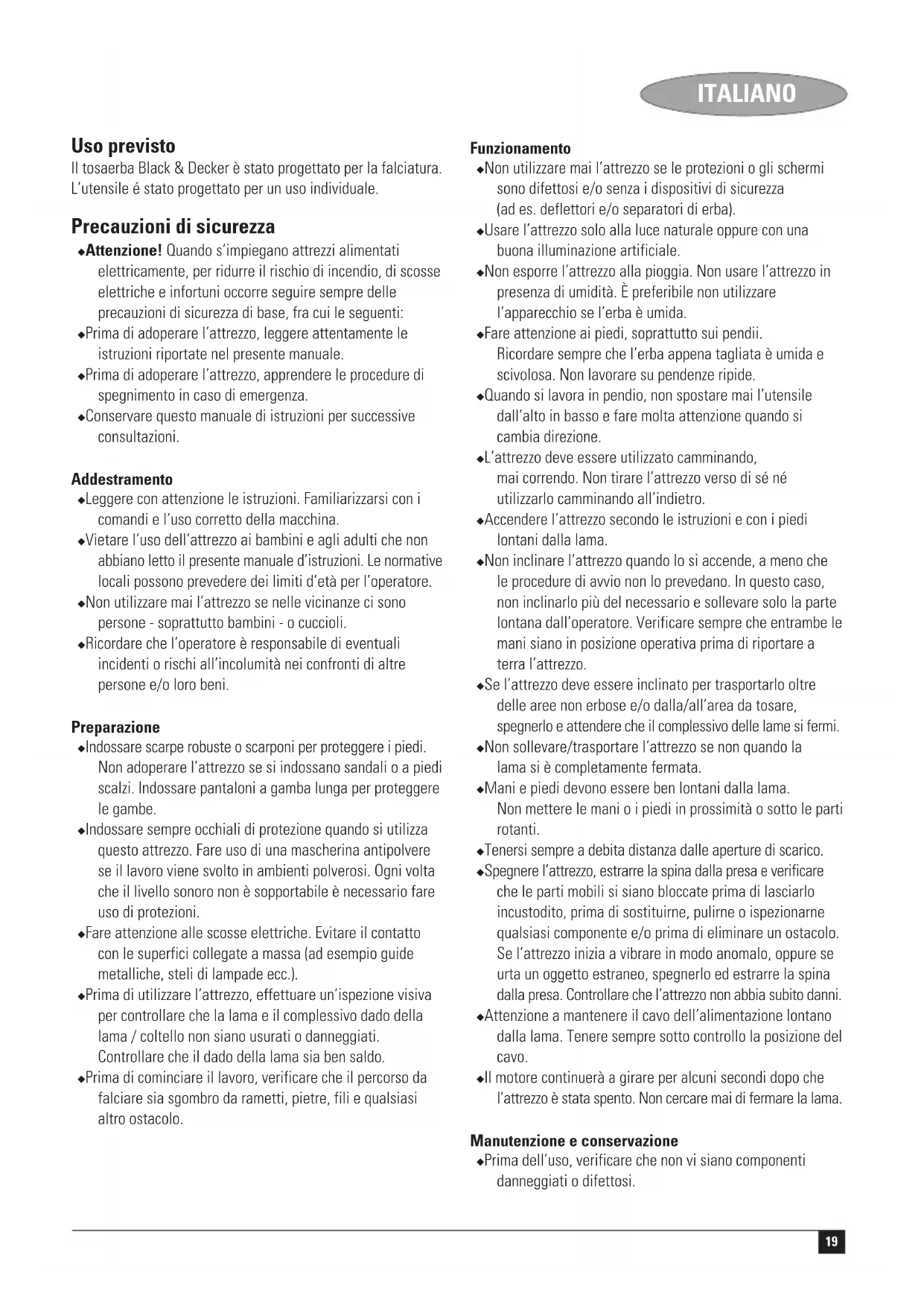

Il tosaerba Black & Decker è stato progettato per la falciatura. L'utensile è stato progettato per un uso individuale.

Precauzioni di sicurezza

• Attenzione! Quando s'impiegano attrezzi alimentati elettricamente, per ridurre il rischio di incendio, di scosse elettriche e infortuni occorre seguire sempre delle precauzioni di sicurezza di base, fra cui le seguenti:
  ♦Prima di adoperare l'attrezzo, leggere attentamente le istruzioni riportate nel presente manuale.
  ♦Prima di adoperare l'attrezzo, apprendere le procedure di spegnimento in caso di emergenza.
  ◆Conservare questo manuale di istruzioni per successive consultazioni.

Addestramento

♦Leggere con attenzione le istruzioni. Familiarizzarsi con i comandi e l'uso corretto della macchina.
Vietare l'uso dell'attrezzo ai bambini e agli adulti che non abbiano letto il presente manuale d'istruzioni. Le normative locali possono prevedere dei limiti d'età per l'operatore.
Non utilizzare mai l'attrezzo se nelle vicinanze ci sono persone - soprattutto bambini - o cuccioli.
- Ricordare che l'operatore è responsabile di eventuali incidenti o rischi all'incolumità nei confronti di altre persone e/o loro beni.

Preparazione

• Indossare scarpe robuste o scarponi per proteggere i piedi. Non adoperare l'attrezzo se si indossano sandali o a piedi scalzi. Indossare pantaloni a gamba lunga per proteggere le gambe.
  Indossare sempre occhiali di protezione quando si utilizza questo attrezzo. Fare uso di una mascherina antipolvere se il lavoro viene svolto in ambienti polverosi. Ogni volta che il livello sonoro non è sopportabile è necessario fare uso di protezioni.
  ◆Fare attenzione alle scosse elettriche. Evitare il contatto con le superfici collegate a massa (ad esempio guide metalliche, steli di lampade ecc.).
  ♦Prima di utilizzare l'attrezzo, effettuare un'ispezione visiva per controllare che la lama e il complessivo dado della lama / coltello non siano usurati o danneggiati. Controllare che il dado della lama sia ben saldo.
  ♦Prima di cominciare il lavoro, verificare che il percorso da falciare sia sgombro da rametti, pietre, fili e qualsiasi altro ostacolo.

Funzionamento

Non utilizzare mai l'attrezzo se le protezioni o gli schermi sono difettosi e/o senza i dispositivi di sicurezza (ad es. deflettori e/o separatori di erba).
◆Usare l'attrezzo solo alla luce naturale oppure con una buona illuminazione artificiale.
Non esporre l'attrezzo alla pioggia. Non usare l'attrezzo in presenza di umidità. È preferibile non utilizzare l'apparecchio se l'erba è umida.
◆Fare attenzione ai piedi, soprattutto sui pendii. Ricordare sempre che l'erba appena tagliata è umida e scivolosa. Non lavorare su pendenze ripide.
- Quando si lavora in pendio, non spostare mai l'utensile dall'alto in basso e fare molta attenzione quando si cambia direzione.
L'attrezzo deve essere utilizzato camminando, mai correndo. Non tirare l'attrezzo verso di sé né utilizzarlo camminando all'indietro.
- Accendere l'attrezzo secondo le istruzioni e con i piedi lontani dalla lama.
Non inclinare l'attrezzo quando lo si accende, a meno che le procedure di avvio non lo prevedano. In questo caso, non inclinarlo più del necessario e sollevare solo la parte lontana dall'operatore. Verificare sempre che entrambe le mani siano in posizione operativa prima di riportare a terra l'attrezzo.
♦Se l'attrezzo deve essere inclinato per trasportarlo oltre delle aree non erbose e/o dalla/all'area da tosare, spegnerlo e attendere che il complessivo delle lame si fermi.
Non sollevare/trasportare l'attrezzo se non quando la lama si è completamente fermata.
♦Mani e piedi devono essere ben lontani dalla lama. Non mettere le mani o i piedi in prossimità o sotto le parti rotanti.
- Tenersi sempre a debita distanza dalle aperture di scarico.
♦Spegnere l'attrezzo, estrarre la spina dalla presa e verificare che le parti mobili si siano bloccate prima di lasciarlo incustodito, prima di sostituirne, pulirne o ispezionarne qualsiasi componente e/o prima di eliminare un ostacolo. Se l'attrezzo inizia a vibrare in modo anomalo, oppure se urta un oggetto estraneo, spegnerlo ed estrarre la spina dalla presa. Controllare che l'attrezzo non abbia subito danni.
- Attenzione a mantenere il cavo dell'alimentazione lontano dalla lama. Tenere sempre sotto controllo la posizione del cavo.
Il motore continuerà a girare per alcuni secondi dopo che l'attrezzo è stata spento. Non cercare mai di fermare la lama.

Manutenzione e conservazione

♦Prima dell'uso, verificare che non vi siano componenti danneggiati o difettosi.

ITALIANO

Controllare se ci sono parti non allineate, se i componenti mobili sono integri, se ci sono componenti rotti, danni alle protezioni o agli interruttori e qualsiasi altra condizione che possa alterare il funzionamento dell'attrezzo.

Accertare che l'attrezzo funzioni come previsto e che venga impiegato per la destinazione originale. Non usare mai l'attrezzo se una protezione o una copertura sono danneggiate o mancano, se ci sono elementi danneggiati o difettosi e se non è possibile accenderlo e spegnerlo mediante l'interruttore. Eventuali elementi difettosi o danneggiati devono essere sostituiti o riparati da un tecnico autorizzato.

- Controllare spesso il cavo per verificare che non sia danneggiato. Se il cavo è danneggiato, per evitare situazioni pericolose è necessario affidarne la sostituzione a un tecnico autorizzato. I cavi delle prolunghe vanno ispezionati periodicamente e sostituiti tempestivamente in caso di danni.

♦Tutti i dadi, bulloni e viti dell'attrezzo devono essere sempre saldi per garantire condizioni di lavoro sicure.

- Controllare il sacchetto portaerba per verificare che non sia danneggiato o usurato e sostituirlo in caso di necessità. Non usare mai l'attrezzo senza il sacchetto portaerba.

- Quando non è in funzione, l'attrezzo deve essere conservato in un luogo asciutto inaccessibile ai bambini.

◆Verificare che gli accessori da taglio di ricambio siano sempre del tipo giusto.

◆Usare esclusivamente pezzi di ricambio e accessori Black & Decker.

Simboli di avvertenza

Sulla macchina sono visibili i seguenti simboli di avvertenza:

Prima dell'uso leggere il presente manuale.

Non esporre la macchina alla pioggia o a condizioni di alta umidità.

Se il cavo principale è danneggiato estrarre la spina dalla presa.

Tenere bambini, persone e animali lontano dall'area di lavoro

Prima di eseguire interventi di manutenzione, di assistenza o delle regolazioni, estrarre la spina dalla presa.

Attenzione ai bordi affiliati.

Tenere il cavo lontano dalle lame di taglio.

Sicurezza elettrica

Doppio isolamento

In ottemperanza della norma EN 60335, l'apparecchio è dotato di doppio isolamento che rende superflua la messa a terra. Controllare sempre che la tensione di alimentazione corrisponda a quella indicata sulla targhetta.

La sicurezza elettrica può essere ulteriormente ampliata utilizzando un dispositivo a corrente residua (RCD) e ad alta sensibilità da 30 mA.

Impiego di una prolunga

Adoperare sempre una prolunga di tipo omologato, adeguata alla potenza assorbita dell'utensile (v. scheda tecnica). La prolunga deve recare la targhetta che la identifica come adatta per uso esterno. È possibile adoperare un cavo di prolunga H05VV-F lungo fino a 30 m, senza perdita di potenza. Prima dell'uso, controllare che la prolunga non presenti segni di danni, usura e invecchiamento. Una prolunga danneggiata o difettosa va sempre sostituita. Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza.

Funzioni

1. Interruttore acceso/spento
2. Pulsante di sblocco
3. Cassetta dell'interruttore
4. Manico superiore
5. Manico inferiore
6. Sacchetto portaerba
7. Carter del motore
8. Ruote

Montaggio

Attenzione! Prima del montaggio, verificare che l'attrezzo sia spento e che la spina sia disinserita dalla presa.

Montaggio del manico (fig. A)

I componenti del manico inferiore sono provvisti di svariati fori di montaggio che consentono d'installarlo all'altezza preferita.

◆Fissare i due componenti del manico inferiore (9) al manico superiore (4), usando le viti (10), le rondelle (11) e i dadi (12), come illustrato.

Montaggio del manico (fig. B)

◆Inserire le estremità del manico inferiore (5) nei corrispondenti fori (13) del tosaerba.
◆Spingere in basso il manico per quanto possibile.
◆Fissare il manico con le viti (14).

Installazione del cavo (fig. C)

Il cavo di alimentazione va fissato usando i fermacavo.

◆Fissare un fermacavo (15) sul cavo che va dalla cassetta dell'interruttore al motore. Fissare il fermacavo sul manico inferiore (5).
◆Fissare l'altro fermacavo (15) sul cavo che va dalla cassetta dell'interruttore alla spina di alimentazione di rete. Fissare il fermacavo sul manico superiore (4).

Attenzione! Prima di inserire la spina nella presa di alimentazione, controllare che il cavo sia stato fissato con i fermacavo.

Montaggio e installazione del sacchetto portaerba (figg. D1 & D2)

◆Allineare le due metà del sacchetto portaerba (6) (fig. D1).
◆Premere assieme le due metà.
♦Sollevare il piano incernierato (16) e collocare il sacchetto portaerba sopra le alette (17) (fig. D2).

Uso

Attenzione! Lasciare che l'attrezzo lavori al suo ritmo, senza sovraccaricarlo.

Regolazione dell'altezza di taglio (fig. E)

L'altezza del taglio si regola modificando l'altezza delle ruote.

Attenzione! Scollegare l'attrezzo dall'alimentazione e prima di continuare attendere che la lama si arresti.

◆Per liberare le ruote (8), ruotarle fino a che si sbloccano.
◆Mettere le ruote all'altezza di taglio desiderata.
◆Girare di nuovo le ruote fino a metterle in posizione di bloccaggio, verificando che siano tutte alla stessa altezza.

Avviamento e spegnimento

Accensione

♦Mantenere il manico con entrambe le mani e inclinarlo leggermente in basso, per sollevare il muso dell'attrezzo.
- Tenere premuto il pulsante di sblocco (2) e tirare verso di sé l'interruttore on/off (1).
◆Rilasciare il pulsante di sblocco.
◆Lasciare ritornare la macchina in posizione da lavoro.

Spegnimento

◆Per spegnere l'utensile, rilasciare l'interruttore on/off.

Attenzione! Non tentare mai di bloccare l'interruttore in posizione di accensione.

Falciatura (figg. F & G)

Si suggerisce di utilizzare il tosaerba come descritto in questa sezione per ottenere risultati ottimali e ridurre il rischio di tagliare il cavo di alimentazione.

♦Collocare la massa del cavo di alimentazione sul prato, vicino al punto d'inizio (posizione 1 nella fig. F).
◆Accendere la macchina come descritto sopra.
◆Procedere come illustrato nella fig. F.

◆Passare dalla posizione 1 alla posizione 2.
◆Girare a destra e procedere verso la posizione 3.
◆Girare a sinistra e procedere verso la posizione 4.

◆Ripetere la procedura precedente come necessario.

Attenzione! Non camminare in direzione del cavo, come mostra la fig. G.

Svuotamento del sacchetto portaerba

◆ Quando l'erba falciata si sparpaglia sotto il tosaerba, svuotare il sacchetto.

Attenzione! Non usare mai l'attrezzo senza il sacchetto portaerba.

Consigli per un'ottima utilizzazione

♦Se l'erba è alta oltre 10 cm circa, per ottenere un risultato migliore è opportuno falciarla due volte. Prima tagliarla all'altezza massima e poi utilizzare un'altezza di taglio media o bassa.
◆Per ottenere risultati ottimali, tosare soltanto erba secca.

Manutenzione

Questo macchinario Black & Decker è stato progettato per funzionare a lungo con un minimo di manutenzione. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'unità sottoporla a pulizia e manutenzione periodica.

◆Mantenere l'attrezzo pulito e asciutto.
◆Pulire regolarmente le prese di ventilazione con un pennello pulito e asciutto.
◆Usare regolarmente un raschietto senza punta per eliminare erba e sporcizia dal tosaerba.
◆Per pulire l'apparecchio, usare solo sapone non aggressivo e un panno umido. Evitare sempre la penetrazione di liquidi all'interno dell'attrezzo che non deve essere mai immerso in alcun liquido. Non usare materiali abrasivi o detergenti a base di solventi.

Manutenzione della lama

◆Eliminare regolarmente sporcizia ed erba dalla lama.
All'inizio della stagione di giardinaggio, esaminare con attenzione la condizione della lama.
◆Se la lama è molto smussata, affilarla oppure sostituirla.

ITALIANO

◆Se la lama è danneggiata o usurata, installarne una nuova, in base alla procedura descritta di seguito.

Sostituzione della lama (fig. H)

Le lame di ricambio sono disponibili presso il concessionario Black & Decker.

- GR298: n. cat. A6244

- GR348: n. cat. A6245

Attenzione! Adottare le seguenti precauzioni.

◆Scollegare l'attrezzo dall'alimentazione e prima di continuare attendere che la lama si arresti.
- Attenzione a non tagliarsi. Per afferrare la lama, indossare guanti pesanti oppure utilizzare un panno.
◆Adoperare esclusivamente la lama di ricambio specificata.
◆Non rimuovere per alcun motivo la girante (18).

Per sostituire la lama:

◆Girare l'attrezzo su di un lato.
◆Afferrare la lama (19) con una mano.
◆Allentare ed estrarre il dado della lama (20) utilizzando la chiave in corredo.
♦Sostituire la lama.
◆Reinstallare la rondella (se già presente) e il dado.
◆Fissare saldamente il dado della lama.

Individuazione guasti

Se l'attrezzo non sembra funzionare correttamente, attenersi alle istruzioni riportate di seguito. Se il problema persiste, contattare il servizio di assistenza tecnica della Black & Decker.

Attenzione! Prima di procedere, estrarre la spina dalla presa.

Il motore ronza, ma la lama resta immobile.

◆Eliminare con cura eventuali ostruzioni che bloccano la lama.

Nessun rumore e la lama resta immobile

◆Controllare che i cavi di alimentazione siano collegati correttamente.
◆Controllare i fusibili principali.

Protezione dell'ambiente

Black & Decker offre ai suoi clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Il servizio viene offerto gratuitamente. Per utilizzarlo, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com.

Dati tecnici

	GR292	GR298	GR348
Tensione V 230 230 230
Potenza assorbita W 800 900 1.000
Velocità a vuoto min	^-1	3.000	3.000 3.000
Lunghezza lama cm 30 30 34
Peso (escl. cavo) kg 15 15	16

Dichiarazione europea di conformità del macchinario

GR292/GR298/GR348

Black & Decker dichiara che i presenti prodotti sono conformi a:

98/37/CEE, 89/336/CEE, 73/23/CEE, EN 55014, EN 60335, EN 61000, 2000/14/CE,

Tosaerba, L ≤ 50 cm, allegato VIII, n. 499

SNCH, L-5230 Sandweiler, Luxembourg

Livello di rumorosità, dati conformi alla norma 2000/14/CEE:

L_pA (pressione sonora) 74 dB(A)

L_WA (potenza acustica) 88 dB(A)

L_WA (garantita) 96 dB(A)

Livello vibrazioni mani/braccia, dati conformi alla norma

EN 1032: < 2,0 m/s²

Kevin Hewitt

Direttore tecnico prodotti di consumo

Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che:

Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;
- Il prodotto non sia stato usato in modo improprio o scorretto;
- Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;
- Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova comprovante l'acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com.

I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web

www.blackanddecker.it. Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it.

desiderate recvere informazioni.
