MANUALE UTENTE 32LS350S LG

Leggere attendamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.

INDICE

3 LICENZE

3 AVVISO PER IL SOFTWARE OPEN SOURCE

4 ISTRUZIONI DI SICUREZZA

10 PROCEDURE DI INSTALLAZIONE

10 MONTAGGIO E PREPARAZIONE

10 Disimballaggio
14 Componenti e pulsanti
15 Sollevamento e spostamento del TV
16 Montaggio su un ravolo
18 Montaggio a parete

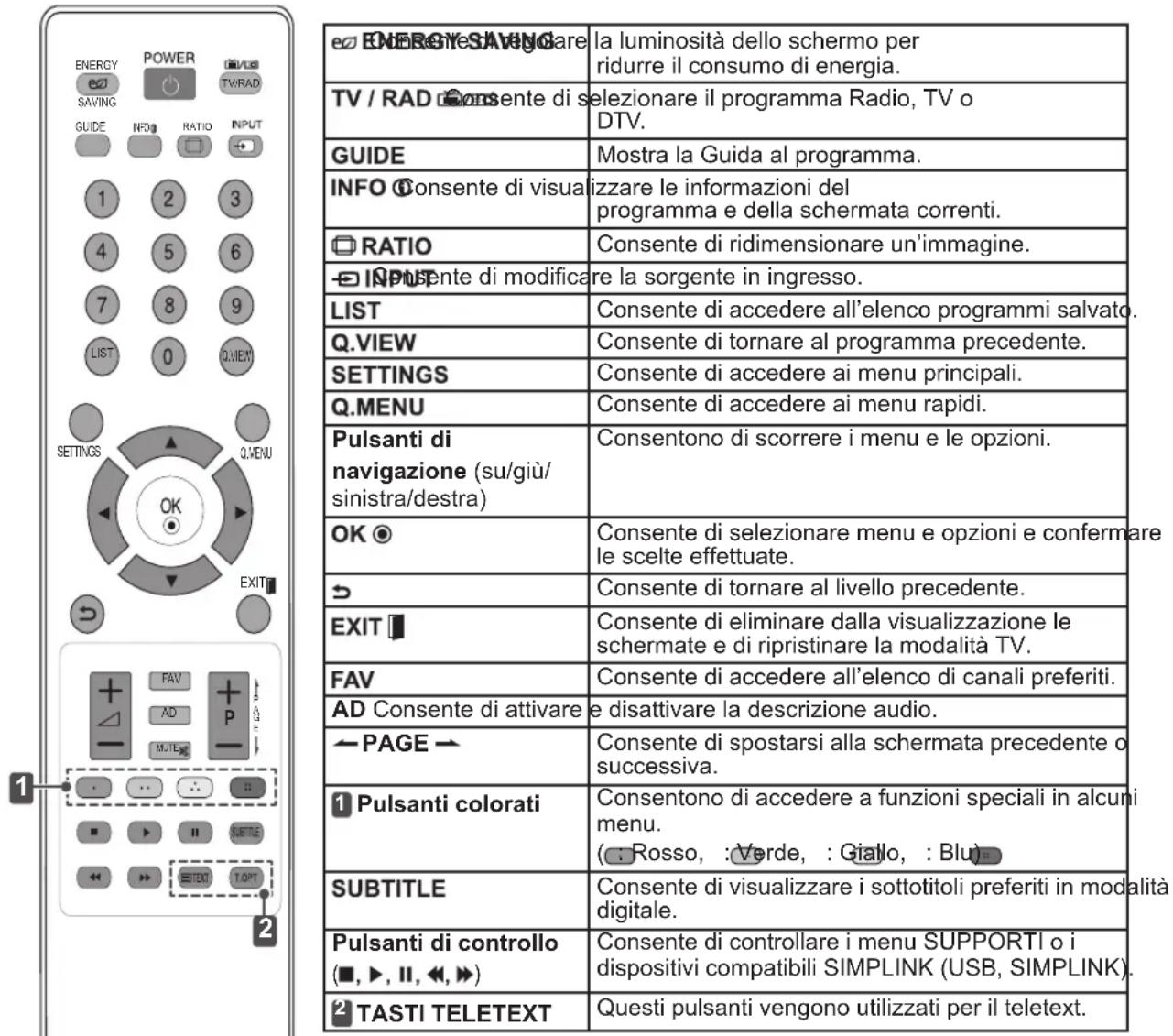

19 TELECOMANDO

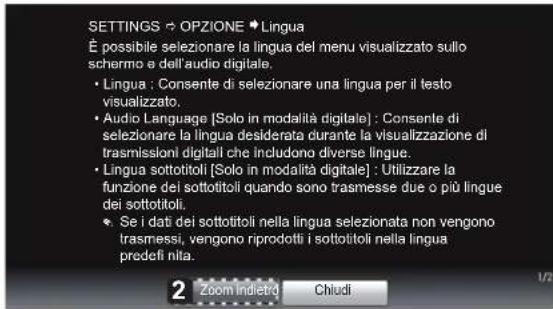

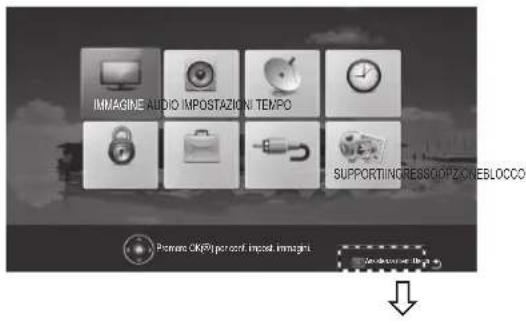

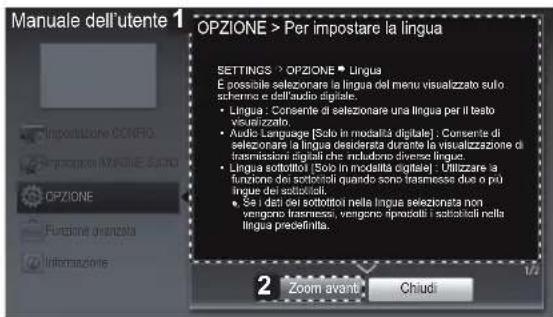

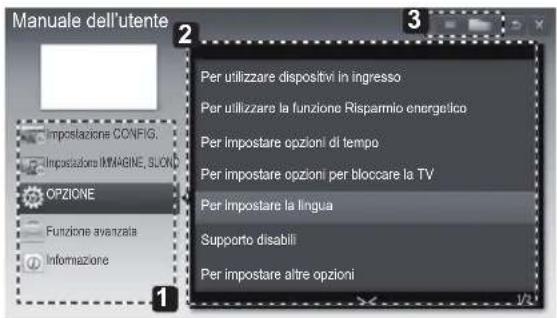

20 UTILIZZO DELLA GUIDA UTENTE

21 MANUTENZIONE

21 Pulizia del teilevisore
21 - Schermo, cornice, telaio e supporto
21 - Cavo di alimentazione

21 RISOLUZIONE DEI PROBLEMI

22 SPECIFICHE TECNICHE

AVVISO

• Ignorando i messaggi di avviso, si corre il rischio di subire gravi lesions fisiche o di provocare incidenti o danni letali.

ATTENZIONE

• Ignorando i messaggi di attenzione, si corre il rischio di subire lesions fisiche minori o di danneggiare il prodotto.

NOTA

• Le note forniscono chiarami e informazioni su come utilizzare il prodotto in modo sicuro. Leggere le note attentamente prima di utilizzato il prodotto

LICENZE

Le licenze supportate sono variate da un modello all'altro. Per ulteriori informazioni sulle licenze, visitare il site www/lg.com.

Prodotto su licenza di Dolby Laboratories. "Dolby" e il symbolo a doppia D sono marchi di Dolby Laboratories.

HDMI, il Logo HDMI e High-Definition Multimedia Interface sono marchi commerciali o marchi registrati di HDMI Licensing LLC.

INFORMAZIONI SU DIVX VIDEO: DivX® è un formato video digitale creato da DivX, LLC, società controllata da Rovi Corporation. Questo è un dispositivo DivX Certified® ufficiale che riproduce video DivX. Per ulteriori informazioni e strumenti software per convertire i file in video DivX, visitare divx.com.

INFORMAZIONI SU DIVX VIDEO-ON-DEMAND: quello dispositivo DivX Certified® deve essere registrato per poter riproduire i film acquistati in formato DivX Video-on-Demand (VOD). Per ottenerile codice di registrazione, individuire la sezione DivX VOD nel menu di configurazione del dispositivo. Visitare il situ vod.divx.com per ulteri informazioni su come completare la procedura di registrazione.

"DivX Certified® per riproduire video DivX® in alta definizione fino a 1080p, compresi i contentuti premium."

"DivX®, DivX Certified® e i logo associati sono marchi di Rovi Corporation o società da但这a controllate e sono utilizzati in concessione di licenza".

"Coperto da uno o più dei seguenti brevetti degli Stati Uniti:" 7,295,673; 7,460,668; 7,515,710; 7,519,274"

AVVISO PER IL SOFTWARE OPEN SOURCE

Per ottenere il codice sorgente contento in quello prodotto secondo quando consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com.

In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright.

LG Electronics fornisce anhe il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: [e-mail]. Questa offerta è valida per tre (3) anni a partire alla data di acquisto del prodotto.

ISTRUZIONI DI SICUREZZA

Leggere attentamente queste istruzioni di sicurezza prima diutilizzare il prodotto.

AVVISO

Non collocare il tevisore e il telecomando nei seguenti ambienti:

• In un luogo esposto alla luce diretta del sole
• In un luogo dove è presente un elevato livello di umidità, ad esempio in bagno
• Vicino a fonti di calorie, ad esempio stufe o altri dispositivi che producono calorie
• Vicino a piani cottura o umidificatori, dove è facilitmente esesto a vapore o schizzi di olio
• In un'area esposta alla pioggia o al vento.
• Vicino a contentitori d'acqua, ad esempio vasi

Cio potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.

Non posizionare il prodotto in un luogo soggetti alla polvere.

Cio potrebbe costituire rischio di incendio.

La presa di rete rappresenta il dispositivo di scollegamento. La presa deve essere facilemente raggiungibile.

Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere.

L'ecesso di umidità cui provocare scosse elettriche.

Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.)

Si potrebbero subire scosse elettriche o lesioni.

Inserire completeness il cavo di alimentazione.

Se il cavo di alimentazione non viene inserito completeness, si potrebbe verificare un incendio.

Accertarsi che il cavo di alimentazione non venga a lavoro con oggetti caldi, ad esempio un radiatore.

Cio potrebbe costituire rischio di incendio o di scosse elettriche.

Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione.

Cio potrebbe costituire rischio di scosse elettriche o incendio.

Piegare il cavo dell'antenna tra l'interno e l'esterno dell'edificio per impedire l'ingresso di gocce di pioggia.

L'acqua può danneggiare il prodotto e provocare scosse elettriche.

Quando si monta il teilevisore sulla parete, assicurarsi di non far passare il cavo di alimentazione e quello dell'antenna dietro al teilevisore.

Cio potrebbe costituire rischio di incendio o di scosse elettriche.

Non collegare troppi dispositivi elettrici a una singola presa multipla. Ciò potrebbe comportare il rischio di incendi dovuti a surriscaldamento.

Attenzione a non far cadere il prodotto quando si collegano dispositivi esterni. Ciò potrebbe causare lesioni alle persone o uomini al prodotto.

Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori alla portata dei bambini. Il materiale antiumidità è nocivo, se inerito. Se accidentallymente inerito, far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlo fuori alla portata dei bambini.

Impedire ai bambini di arrampicarsi o appendersi al teilevisore. Il prodotto potrebbe cadere e provocare gravi lesioni.

Smaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle. In caso di ingestione delle batterie, rivolgersi immediatamente a un medico.

Non insereire un conduttore (ad esempio un bastancino metallico) su una delle estremità del cavo di alimentazione perché l'altra estremità è inserita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo inserito nella presa a muro. Si potrebbero subire scosse elettriche. (in base al modello)

Non collocare o conservare sostanze infiammabili vicino al prodotto. L'incauta manipolazione di sostanze infiammabili può causare esplosioni o incendi.

Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastoncini o fil di ferro né oggetti infiammabili quali carta e fiammiferi. Prestare particolare attenzione ai bambini. Possono verificarsi scosse elettriche, incidi o lesions fisiche alle persone. Se un oggetto cade all'interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza.

Non spruzzare acqua sul prodotto né pulirlo con prodotti infiammabili (solventi o benzene). Possono verificarsi incidi o scosse elettriche.

Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del prodotto e sullo scherno. Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso.

Non toccare mai il prodotto o l'antenna durante un temporale. Si potrebbero subire scosse elettriche.

In caso di perdita di gas, non toccare la presa a muro, après le finestre e ventilare. Una scintilla potrebbe provocare un incendio o usioni.

Non disassemblare, riparare o modificare il prodotto a propria discrezione. Vi è il rischio di provocare incendi o scosse elettriche. Rivolgersi al centro di assistenza per effettuire il controllo, la taratura o le riparazioni del caso.

Se si verifica una delle seguenti circostanze, scollegare immediamente il prodotto dall'alimentazione e contattare il centro di assistenza di zona. - Il prodotto ha subito un urto - Il prodotto è stato danneggiato - Oggetti estranei sono caduti dentro il prodotto - Il prodotto produce fumo o odori strani Vi è il rischio di scosse elettriche o incendio.

Se si prevede di non utilizzato il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto. I depositi di polvere possono provocare incendi, nelle l'usura dell'isolamento più provocare perdite di elettricità, scosse elettriche o incendi.

L'apparecchio non deve essere esposto a gocce o spruzzi di acqua; oggetti contententi liquidi, quali vasi, non devono essere posizionati sull'apparecchio.

ATTENZIONE

	Installare il prodotto in un luogo privo di onde radio.
	Tra un'antenna esterna e le linee elettriche delve esserci una distance sufficiente a impedire che la prima tocchi le secondeanche in caso di caduta dell'antenna per evitare il rischio di scosse elettriche.
	Non installare il prodotto in luoghi quali mensole instabili o superfici inclinate.Evitare inoltre luoghi soggetti a vibrazione o in cui il prodotto non sia sostenegro appieno.In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di lesioni gravi o danneggiamento del prodotto stesso.
	Se si installa il teilevisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.
	Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA standard (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzato la staffa per montaggio a parete (parti opzionali), fissarlo accuramente in modo che non possa cadere.
	Utilizzare solo gli accessori specificati dal produttore.
	Per l'installazione dell'antenna, rivolgersi a personale qualificato.Tale operazione più comportare il rischio di incendio o di scosse elettriche.
	Quando si guarda la television, si raccomanda di mantenere una distance almeno 5 - 7 volte la lunghezza della diagonale dello schermo.Guardando la TV per periodi prolongati siouldere un effetto di visione sfocata.
	Utilizzare solo il tipo di batterie indicato.In caso contrario, il telecomando potrebbe subire danneggiamenti.
	Non utilizzato batterie vecchie e nuove contemporaneamente.Cioc potrebbe causare il surriscaldamento e la perdita di liquido dalle stesse.
	Verificare che non vi siano oggetti tra il telecomando e il sensore.
	Le luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciò si verifica, oscurare laStanza.
	Quando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi.In caso contrario il prodotto potrebbe cadere con il rischio di lesioni alle persono o danneggiamento del prodotto stesso.
	Evitare di spegnere il prodotto scollegando il cavo alla pressa a muro. (Non usare la spina come interuttore.)Potrebbero verificarsi errori meccanici o scosse elettriche.
	Seguire le istruzioni di installazione riportate di seguito per evitare il surriscaldamento del prodotto.- Collocate il prodotto a una distance minima di 10 cm nella parete.- Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile).- Non installare il prodotto su un tappeto o su un cucino.- Controllare che la ventola dell'aria non sua bloccata da una tovaglia o da una tenda.In caso contrario, si rischia un incendio.
	Dopo aver guardato a lungo il teilevisore, evitare di toccare le aperture per la ventilazione poiché potrebbero essersi surriscaldate. Questo comportamento non influsce sul funzionamento o sulle prestazioni del prodotto.
	Esaminare periodicamente il cavo dell'apparecchio e se se sono visibili danni o usura, scollegarlo, interrompere l'uso dell'apparecchio e sostuire il cavo con l'esatto compone di ricambio presso un centro servizi autorizzato.
	Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa.Ciò potrebbe costituire rischio di incendio.
	Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intrecciatto, annodato, schiacciato, incastrato in una porta o calpestato.Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparecchio.
	Non premere con forza sul pannello con la mano od oggetti affilati, ad esempio unghie, matite o penne e non graffiarlo.
	Evitare di toccare lo schermo o di premere su diesso con le dita troppo a lungo.Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.
	Quando si pulisce il prodotto e i loro componenti, scollegare prima il cavo di alimentazione e utilizzare un panno morbio. Non applicare eccessiva forza per evitare di gratiarre o scolorire lo schermo. Non spruzzare acqua né utilizzare panni bagnati. Non utilizzato mai detergenti per vetri, lucidanti per automobili o industriali, abrasivi o cere, benzene, alcot e prodotti simili che possono danneggiare il prodotto e il suo pannello.Ciò potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottura).
	Finché l'unità è collegata alla presa a muro CA, non è scollegata alla sorgente di alimentazione CA neanche se viene spenta utilizzando l'interruttore.
	Per scollegare il cavo, afferrare la spina e tirare.Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio.
	Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi, scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento.In caso contrario, vi è il rischio di danneggiare il teilevisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.
	A'causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persone. In caso contrario, si possono subire lesioni.
	Ocontattare il centro servizi una volta l'anno per pulire le parti interne del prodotto. La polvere accumulata può causare danni meccanici.
	Per l'assistenza, rivolgersi a personale qualificato. è necessario rivolgersi all'assistenza se l'apparecchio è in qualsiasi modo danneggiato, ad esempio in caso di anni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentamente all'interno dell'apparecchio, esposizione a pioggia o umidità, funzionamento non regolare o cadute.
	Se il prodotto risultà freddo al fatto, si potrebbe verificare un leggero "tremolio" all'accensione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto.
	Il'pannello è un prodotto ad alta TECHNOIA con risoluzione da due a sei milioni di pixel. è possibile vindere sul pannello minuscoli puntini neri e/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm. Ciò non indica un malfunzionamento e non incide sulle prestazioni e l'affidabilità del prodotto. Questo fenomeno si verificaanche in prodotti di terze parti e non d' diritto alla sostenuzione del prodotto o a risarcimenti.
	Le luminosità è il colore del pannello possono differire a seconda della posizione di visione (sinistra/destra/alto/basso). Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento.
	Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolongato, più danneggiare lo schermo produendo un effetto noto come "persistenza delle immagini". La garanzia non copre il prodotto per questo tipo di danno. Evitare di visualizzato un'immagine fissa sullo schermo del televisore per un periodo prolongato (2 o più ore per un LCD, 1 ora o più per un tevisore al plasma). Inoltre, se si guarda a lungo il TV utilizzato il formato 4:3, più prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello. Questo fenomeno si verificaanche in prodotti di terze parti e non d' diritto alla sostituzione del prodotto o a risarcimenti.
	Suoni e rumori prodotti dal tevisore "Crack": il crack che si avverte quando si guarda o si spegne il televisore è generato alla contrazione termica della plastica causata alla temperature e dall'umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto. Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.

NOTA

• Il teilevisore raffigurato nell'immagine cui seere diverso da quello in uso.
• Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello migliorato in quello manuale.
• I menu e le opzioni disponibili sono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati.
• In futuro possono essere aggiate nuove funzioni al tevisore.
• Il tevisore cui èsere posto in modalità standby per ridurre il consumo energetico. Specnere il tevisore se si preve de non guardarlo per un periodo prolongato. In tal modo si risparmierà energia elettrica.
• É possibile ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'immagine. In tal modo si rroduconoanche i costi complessivi di funzionamento.

PROCEDURE DI INSTALLAZIONE

1 Aprire la confezione e verificare che tutti gli accessori siano inclusi.
2 Collegare il supporto al tevisore.
3 Collegare un dispositivo esterno al tevisore

MONTAGGIO E PREPARAZIONE

Disimballaggio

Verificare che nella confezione siano presenti i seguenti elementi. Se manca quale accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi.

ATTENZIONE

• Per garantire la sicurezza e la durata del prodotto, non utilizzato prodotti pirata.
• I danni o lesioni provocati da prodotti pirata non sono coperti alla garanzia.
• Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa.

NOTA

Gli elementi forniti con il prodotto potrebbero variare in base al modello.
- Le specifiche del prodotto o il contento del presente manuale possono subire modifiche sulla preavviso in caso di aggiornamento delle funzioni del prodotto.
- Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Se il cavo USB o la memory stick USB non sono compatibili con la porta USB del teilevisore, usare un cavo di estensione che supporta l'USB 2.0.

$$ \begin{array}{l} ^ {} \mathrm {A} \leq 1 0 \mathrm {m m} \ ^ {} \mathrm {B} \cong 1 8 \mathrm {m m} \ \end{array} $$

Telecomando e batterie (AAA) (Vedere pag. 19) Manuale dell'utente
Supporto per cavi (in base al modello) (Vedere pag. A-5)		Panno per la pulizia (in base al modello) Utilizzato quello panno per rimuovere la polvere dal telaio.
Adattatore (Solo 19/22/26LS35**) (Vedere pag. B-3)		Viti del supporto 2EA, P4 x 20 (Solo 19/22LS35**) (Vedere pag. A-3)
Viti del supporto 2EA, M4 x 14 (Solo 26LS35**) (Vedere pag. A-3)		Viti del supporto 4EA, P4 x 16 4EA, M4 x 14 (Solo 32LS35**) (Vedere pag. A-3)
Viti del supporto 8EA, M4 x 20 (Solo 26/32/42CS46**, 32/42LS34**) (Vedere pag. A-4)		Vite per il montaggio su tavolo (Solo 32LS35**, 26/32/42CS46**, 32/42LS34**) (Vedere pag. 16)
Coperchio di protezione (Solo 26CS46**) (Vedere pag. A-6)		Coperchio di protezione (Solo 32CS46**, 32LS34**) (Vedere pag. A-6)
Coperchio di protezione (Solo 42CS46**, 42LS34**) (Vedere pag. A-6)		Cavo di alimentazione
Isolatore (in base al modello) (Vedere pag. 13)

Corpo del supporto / Base del supporto (Solo 19/22/26LS35**) (Vedere pag. A-3)

Corpo del supporto / Base del supporto (Solo 32LS35**) (Vedere pag. A-3)

Corpo del supporto / Base del supporto (Solo 26CS46**) (Vedere pag. A-4)

Corpo del supporto / Base del supporto (Solo 32/42CS46**, 32/42LS34**) (Vedere pag. A-4)

NOTA

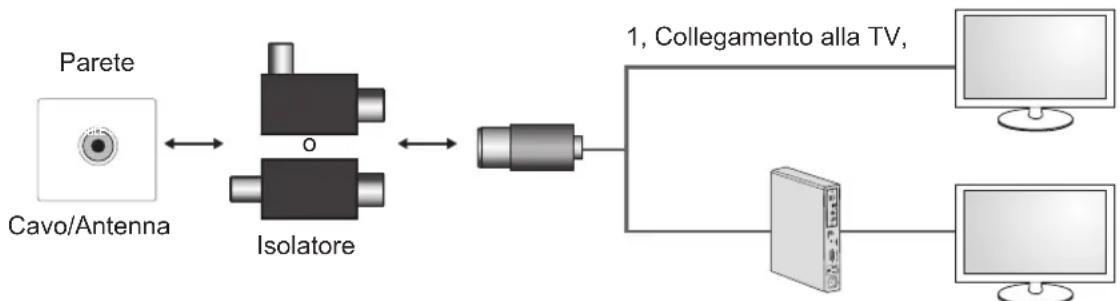

• Guida all'installazione dell'isolatore di antenna

• Utilizzato l'isolatore per installare la TV in un luogo in cui è presente una differenza di tensione tra il set della TV e il GND di segnale dell'antenna.
  » Se tale differenza di tensione è presente, il contatto dell'antenna potrebbe scaldarsi e l'ecessivo calore potrebbe causare incidenti.

• É possible migliorare la sicurezza quando si guarda la TV rimuovendo efficacamente la tensione di alimentazione dall'antenna. Si consiglia di montare l'isolatore alla parete. Se non è possible montarlo alla parete, montarlo sulla TV. Evitare di scollegare l'isolatore di antenna dopo l'installazione.
• Prima di iniziare, assicurarsi di aver collegato l'antenna.

2, Collegamento al decoder,

Collegare un'estremità dell'isolatore al jack del cavo/antenna e l'altra al decoder o al set della TV.

"In alcuni casi è possibile che le apparecchiature collegate alla messa a terra protettiva dell'edificio (attraverso il collegamento alle prese o ad altri dispositivi connessi alla messa a terra) e a unsystema di distribuzione via cavotramite un cavo coassiale possano incendiarsi. Quindi, è necessario effettuare il collegamento a unsystema di distribuzione via cavo tramite un dispositivo in grado di fornire isolamento elettrico al di sotto di una determinata gamma di frequenza (isolatore galvanico, vedere la norma EN 60728-11)".

Quando si aplica I'isolatore RF è possible che si verifici una leggera perdita di sensibilità del segnale.

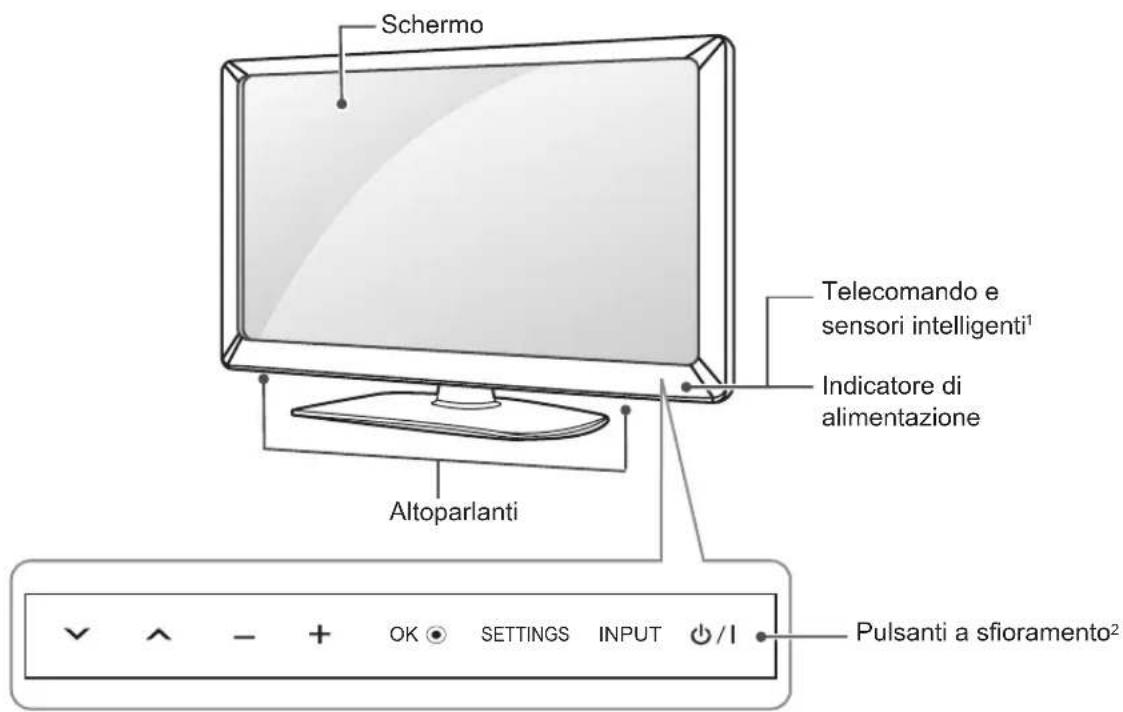

Componente pulsanti

Pulsanti a sfioramento	Descrizione
✓^	Consente di scorrere tra i programmi salvati.
- +	Consente di regolare il livello del volume.
OK◎	Consente di selezionare l'opzione di menu evidenziata o confirmare un'opzione.
SETTINGS Consente di	accedere al menu principale o di salvare le scelte effettuate e uscire dal menu.
INPUT Consente di modificare la sorgente in ingresso.
/ I	Consente di accendere o spegnere il dispositivo.

1 Sensore intelligente - Consente di regolare la qualità e la luminosità dell'immagine in base all'ambiente circostante.
2 Tutti i pulsanti sono sensibili allo sfioramento e possono essere attivati semplicamente con la pressione delle dita.

Sollevamento e spostamento del TV

Prima di sollevare o spostare il tevisore, leggere le seguenti indicazioni per evitare di graffiare o danneggiare l'apparecchio e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni.

ATTENZIONE

• Evitare di toccare continuamente lo schermo per non rischiare di danneggiarlo.

• Si consiglia di spostare il teilevisore nella scatola o con il materiale di imballaggio originale.

• Prima di sollevare o spostare il teilevisore, scollegare il cavo di alimentazione e tutti i cavi.

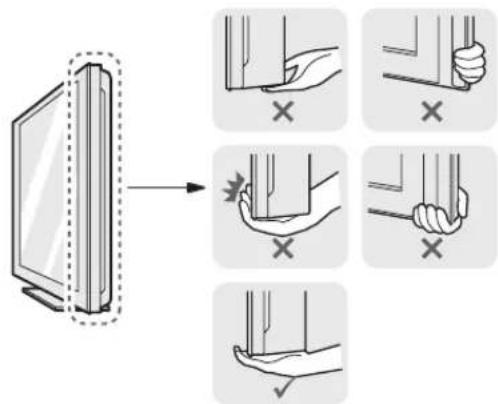

• Quando si afferra il tevisore, lo schermo devesse sere rivolto dall'alto lato per evitare danni.

• Afferrare saldamente la parte superiore ed inferiore della cornice del teilevisore. Fare attenzione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante.

Per trasportare un tevisore di granidi dimensioni occorro 2 o 3 persone.
- Durante il trasporto, tenere il tevisore come migliorato nell'illustrazione di seguito.

• Durante il trasporto, non esporre il tevisore a oscillazioni o excessive vibrazioni.
• Durante il trasporto, tenere il teilevisore diritto, non ruotarlo su un lato o inclinarlo in avanti o versuso destra o sinistra.

Montaggio su un ravolo

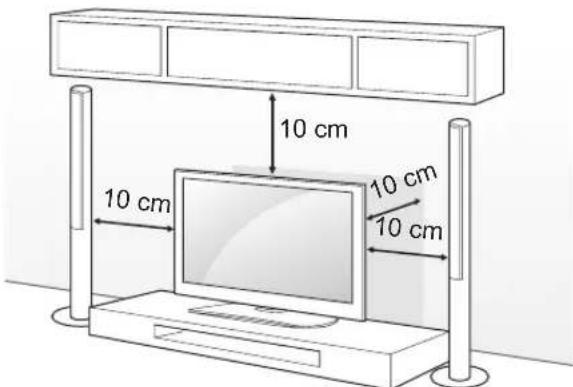

1 Sollevare ed inclinare il tevisore in posizione verticale su un ravolo.

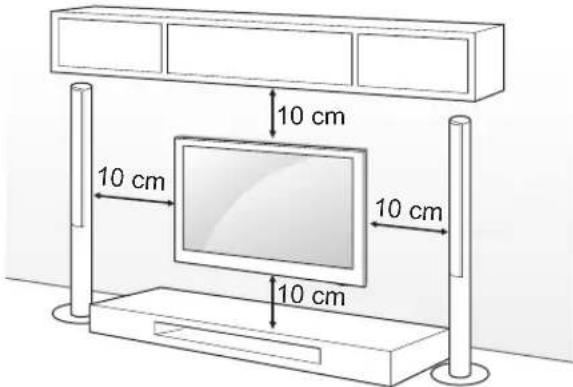

• Lasciare uno spazio (minimo) di 10 cm alla partete per assicurare una ventilazione adeguata.

2 Collegare il cavo di alimentazione alla presa a muro.

ATTENZIONE

Non posizionare il teilevisore vicino a fonti di calore, in quanto ci o potrebbe causare un incendio o danni.

Fissaggio della TV al tavolo

(Solo 32LS35, 26/32/42CS46, 32/42LS34**)

Fissare il tevisore al ravolo per evitare cadute, danni ed eventuali lesioni.

Per fissare la TV al ravolo, insere e fissare le viti in dotazione sul retro del supporto.

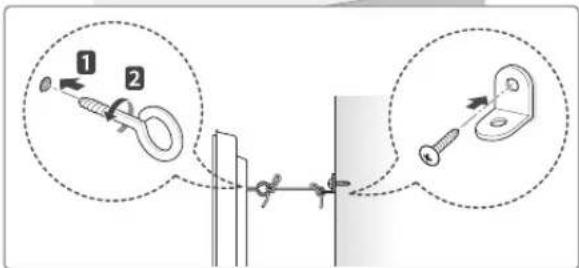

AVVISO

• Per evitare che il teilevisore si ribalti, fissarlo saldamente al piano o alla parete, come indicato nelle istruzioni di installmente. Inclinare, scuotere o far oscillare il teilevisore cui provocare lesioni.

Regolazione dell'angolazione del teilevisore per una migliorie visione

(Solo 32/42CS46, 32/42LS34)

Ruotare di 20 gradi a sinistra o a destra e regolare

I'angolo del teilevisore per adattarlo alla visione.

ATTENZIONE

• Fare attenuation alle dita quando si regola l'angolazione della TV.

  Se le mani o le dita restano incastrate, ci si cui ferire. Se si inclina eccessivamente il prodotto, potrebbe cadere causando lesioni o danni.

Fissaggio della TV alla parete

(Funzione non disponibile su tutti i modelli.)

1 Inserire e fissare i bulloni a occhiello o le staffe del teilevisore e i bulloni sul retro del teilevisore. - Se vi sono bulloni inserti nella posizione dei bulloni a occhiello, rimuoverli.
2 Montare le staffe con le viti sulla parete. Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del teilevisore.
3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta. Assicurarsi di mantenere la corda orizzontale con la superficie piatta.

ATTENZIONE

Impedire ai bambini di arrampicarsi o aggravarsi al tevisore.

NOTA

Utilizzare un piano o un mobile sufficientemente grande e robusti da sostenere correttamente il teilevisore.

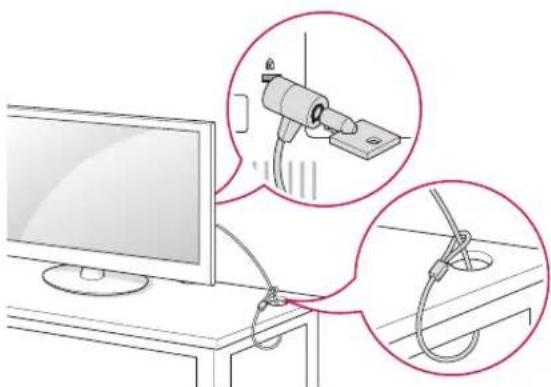

Utilizzo del sistema di sicurezza Kensington

(in base al modello)

Il connettore delsystemadi sicurezzaKensington è situato sul retro del teilevisore.Per ulteriori informazioni sull'installazione e l'utilizzo, consultare il manuale fornito in dotazione con il systemadi sicurezzaKensington o visitare il site http://www.kensington.com.

Collegare il cavo delsystemadi sicurezza Kensingtontrailtelevisoreeduntavolo.

Montaggio a parete

Montare attendamente la staffa per il montaggio a parete opzionale sul retro del teilevisore e fissare la staffa su una parete solida perdicolare al pavimento. Per fissare il teilevisore su altri materiali da costruzione, contattare il personale qualificato. LG consiglia di far eseguire il montaggio a parete da un installmenter qualificato esperto.

Accertarsi di utilizzare viti e staffe per il montaggio a parete conformiagli standard VESA. Le dimensioni standard per i kit di montaggio a parete sono descritti nella seguente tabella.

Acquisto separato (Staffa per montaggio a parete)

Modello	19/22/26LS35**	32LS35**, 26/32CS46**, 32LS34**
VESA (A x B) 100 x 100 200 x 100
Vite standard M4 M4
Numero di viti 4	4
Staffa per montaggio a parete	LSW100B, LSW100BG	LSW100B, LSW100BG
Modello	42CS46**, 42LS34**
VESA (A x B) 200 x 200
Vite standard M4
Numero di viti 4
Staffa per montaggio a parete	LSW200B(G), LSW200BX

ATTENZIONE

• Scollegare l'alimentazione prima di spostare o installare il teilevisore. In caso contrario, si rischiano scosse elettriche.
• Se si installa il TV al soffitto o su una a parete inclinata, potrebbe cadere e causare gravi lesioni.

Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato.

Non serrare eccessivamente le viti per evitare danni al tevisore e rendere nulla la garanzia.
Utilizzare le viti e i supporti a parete conformiagli standard VESA.Gli eventuali danni o lesioni causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti alla garanzia.

NOTA

Utilizzare le viti elencate nelle specifiche delle viti conformiagli standard VESA.
- Il kit per il montaggio a parete include un manuale di installatione e i componenti necessari.
- La staffa per montaggio a parete è un accessorio opzionale. É possible acquistare gli accessori opzionali presso il rivenditore locale di fiducia.
- La lunghezza delle viti più variare in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata.
- Per ulteriori informazioni, consultare il manuale fornito con la staffa di montaggio a parete.

TELECOMANDO

Le descrizioni nel presente manuale si basano sui pulsanti del telecomando.

Leggere attendamente il presente manuale eutilizzare correttamente il teilevisore.

Per sostituire le batterie, après il coperchio del vano batterie, insere le batterie (AAA da 1,5 V) rispettoando le polarità e come indicato dall'etichetta all'interno del vano e chiudere il coperchio.

Per rimuovere le batterie, eseguire la procedura di installmente all'inverso.

ATTENZIONE

• Non utilizzato batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.

Accertarsi di puntare il telecomando verso il sensore sul tevisore.

UTILIZZO DELLA GUIDA UTENTE

La guida utente consente di accedere più facilmente a informazioni dettagliate sul teilevisore.

1 Premere SETTINGS per accedere ai menu principali.
2 Premere il pulsante ROSSO per accedere ai menu Assistenza clienti.
3 Premere i pulsanti di navigazione per scorrere fi no a Manuale dell'utente, quando premere OK.

Visualizza la descrizione del menu selezionato.
È possibile utilizzato i tasti 一 per spostarsi tra le pagine.
2 Per ingrandire o ridurre la schermata.

Consente di selezionare la categoria desiderata.
Consente di selezionare la voce desiderata. E possible utilizzare per spostarsi tra le pagine.
3 Consente di scegliere la descrizione della funzione desiderata dall'indice.

MANUTENZIONE

Pulizia del teilevisore

Pulire regolarmente il teileisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo.

ATTENZIONE

• Innanzitutto, accertarsi di spegnere e di scollegare il cavo di alimentazione e tutti gli altri cavi.
• Quando il teileisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di alimentazione alla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche.

Schemo, cornice, telaio e supporto

Per rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito.
- Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto.

ATTENZIONE

• Evitare di toccare continuamente lo schermo per non danneggiarlo.
  Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affilati per non graffiarlo e provocare distorsioni delle immagini.
• Nonutilizzareagentichimiciperché potrebbero danneggiareil prodotto.
• Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel teilevisore, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti.

Cavo di alimentazione

Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.

RISOLUZIONE DEI PROBLEMI

Problema Soluzione
Impossibile controllare la TV con il telecomando.	Controllare il sensore del telecomando sul prodotto e riprovare. Verificare la presenza di eventuali ostacoli tra il teilevisore e il telecomando.Controllare che le batterie siano ancora cariche e correttamente inserte ( ⊥su ⊕, ⊙su ⊙) ⊙
Non viene visualizzata alcuna imagine e non è prodotto alcun suono.	Controllare che la TV sia accesa.Verificare che il cavo di alimentazione sia collegato ad una presa a muro.Verificare se esiste un problema nella presa a muro collegando altri prodotti.
La TV si spegne improvvisamente.	Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata interrotta.Verificare se la funzione Timer Spegnimento è attiva nelle impostazioni relative all'ora.In mancanza del segnale, il teilevisore si spegne automaticamente dopo 15 minuti di inattività.

SPECIFICHE TECNICHE

Le specifiche del prodotto precedentamente indicate possono subire modifiche alla preavviso in seguito all'aggiornamento delle funzioni del prodotto.

MODELLI		19LS35** 22LS35** 26LS35**
		19LS3500-ZA19LS350S-ZA19LS350T-ZA	22LS3500-ZA22LS350S-ZA22LS350T-ZA22LS3510-ZB22LS3590-ZC	26LS3500-ZA26LS350S-ZA26LS350T-ZA26LS3510-ZB26LS3590-ZC26LS359S-ZC26LS359T-ZC
Dimensioni(L x A x P)	Con supporto (mm) 45	1,0 x 334,0 x 140.0 523,0 x 376,0 x 140.0 627,0 x 442,0 x 162,0
	Senza supporto (mm)	451,0 x 296,0 x 31,5 523,0 x 339,0 x 31,6 627,0 x 402,0 x 30,1
Peso	Con supporto (kg) 2,8	3,5 5,0
	Senza supporto (kg) 2	6 3,2 4,7
Consumo elettrico		32 W 35 W 50 W
Requisiti di alimentazione		DC 24V, 1,2A DC 24V, 1,4A DC 24V, 1,8A
MODELLI		32LS35** 26CS46** 32CS46**
		32LS3500-ZA32LS350S-ZA32LS350T-ZA32LS3510-ZB32LS3590-ZC32LS359S-ZC32LS359T-ZC	26CS460-ZA26CS460S-ZA26CS460T-ZA	32CS460-ZA32CS460S-ZA32CS460T-ZA
Dimensioni(L x A x P)	Con supporto (mm) 75	5,0 x 530,0 x 239.0 663,0 x 483,0 x 197,0 794,0 x 565,0 x 207,0
	Senza supporto (mm)	755,0 x 479,0 x 45,8 663,0 x 424,0 x 72,8 794,0 x 504,0 x 73,5
Peso	Con supporto (kg) 9,1	7,4 9,0
	Senza supporto (kg) 8	3 6,6 8,0
Consumo elettrico		60 W 100 W 110 W
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
MODELLI		42CS46** 32LS34** 42LS34**
		42CS460-ZA42CS460S-ZA42CS460T-ZA	32LS3400-ZC32LS340S-ZC32LS340T-ZC	42LS3400-ZC42LS340S-ZC42LS340T-ZC
Dimensioni(L x A x P)	Con supporto (mm)	1017,0 x 695,0 x 261,0	795,0 x 566,0 x 207,0	1017,0 x 695,0 x 261,0
	Senza supporto (mm)	1017,0 x 629,0 x 76,5 795,0 x 504,0 x 73,5 1017,0 x 629,0 x 76,5
Peso	Con supporto (kg) 15,1	9,1	14,7
	Senza supporto (kg) 13,5	8,1 13,1
Consumo elettrico		170 W 70 W 120 W
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz

Dimensione modulo CI (L x A x P)		100,0 mm x 55,0 mm x 5,0 mm
Condizioni ambientali	Temperatura di funzionamento Da	a 0 °C a 40 °C
	Umidità operativa Inferiore all'80%
	Temperatura di stoccaggio Da -20	°C a 60 °C
	Umidità di stoccaggio Inferiore all'85%

	TV digitale satellitare1	TV digitale2	TV digitale TV digitale TV analogica
Sistema tevisivo DVB-T	DVB-C DVB-S/S2	DVB-T/T2 DVB-C	DVB-T DVB-C	SECAM L/L'3. PAL/SECAM B/G/D/K
Copertura programma VHF, UHF C-Band, Ku-Band		VHF, UHF VHF: E2 a E12		UHF : E21 a E69, CATV: S1 a S20, HYPER: S21 a S47
Numero massimo di programmi memorizzabili	6,000 1,500
Impedenza antenna esterna 75 Ω

1 Solo modelli satellitari
2 Solo modelli che supportano DVB-T2
3 Ad eccezione dei modelli che supportano DVB-T2

Dichiarazione di conformità

La società LG Electronics Italia S.p.A. dichiara che il tevisore a colori LG

19LS3500-ZA / 19LS350S-ZA / 19LS350T-ZA / 22LS3500-ZA / 22LS350S-ZA / 22LS350T-ZA / 22LS3510-

ZB / 22LS3590-ZC / 26LS3500-ZA / 26LS350S-ZA / 26LS350T-ZA / 26LS3510-ZB / 26LS3590-ZC /

26LS359S-ZC / 26LS359T-ZC / 32LS3500-ZA / 32LS350S-ZA / 32LS350T-ZA / 32LS3510-ZB / 32LS3590-

ZC / 32LS359S-ZC / 32LS359T-ZC / 26CS460-ZA / 26CS460S-ZA / 26CS460T-ZA / 32CS460-ZA /

32CS460S-ZA / 32CS460T-ZA / 42CS460-ZA / 42CS460S-ZA / 42CS460T-ZA/ 32LS3400-ZC / 32LS340S-

ZC / 32LS340T-ZC / 42LS3400-ZC / 42LS340S-ZC / 42LS340T-ZC

è fabbricato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U.

n°301 del 28/12/95 ed in particolare è conforme a quanto indicate nell'art. 2, comma 1 dello stesso decreto.

Questo appearecchio è fabbricato nella C.E.E nel

rispetto delle disposizioni di cui al D.M. 26/03/92ed in particolare è conforme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.

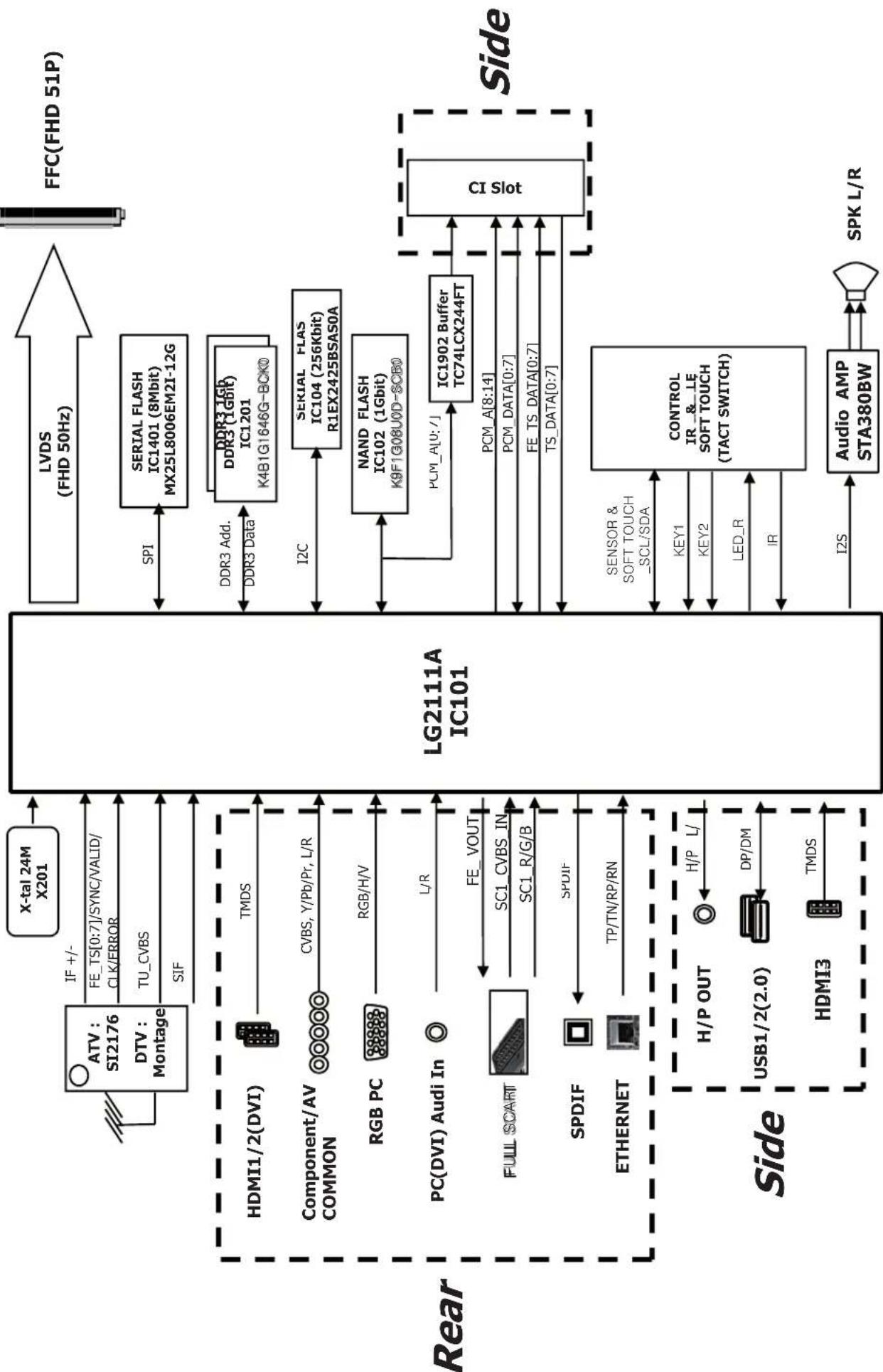

Diagrammi a blocchi (S7LR2 T/C)

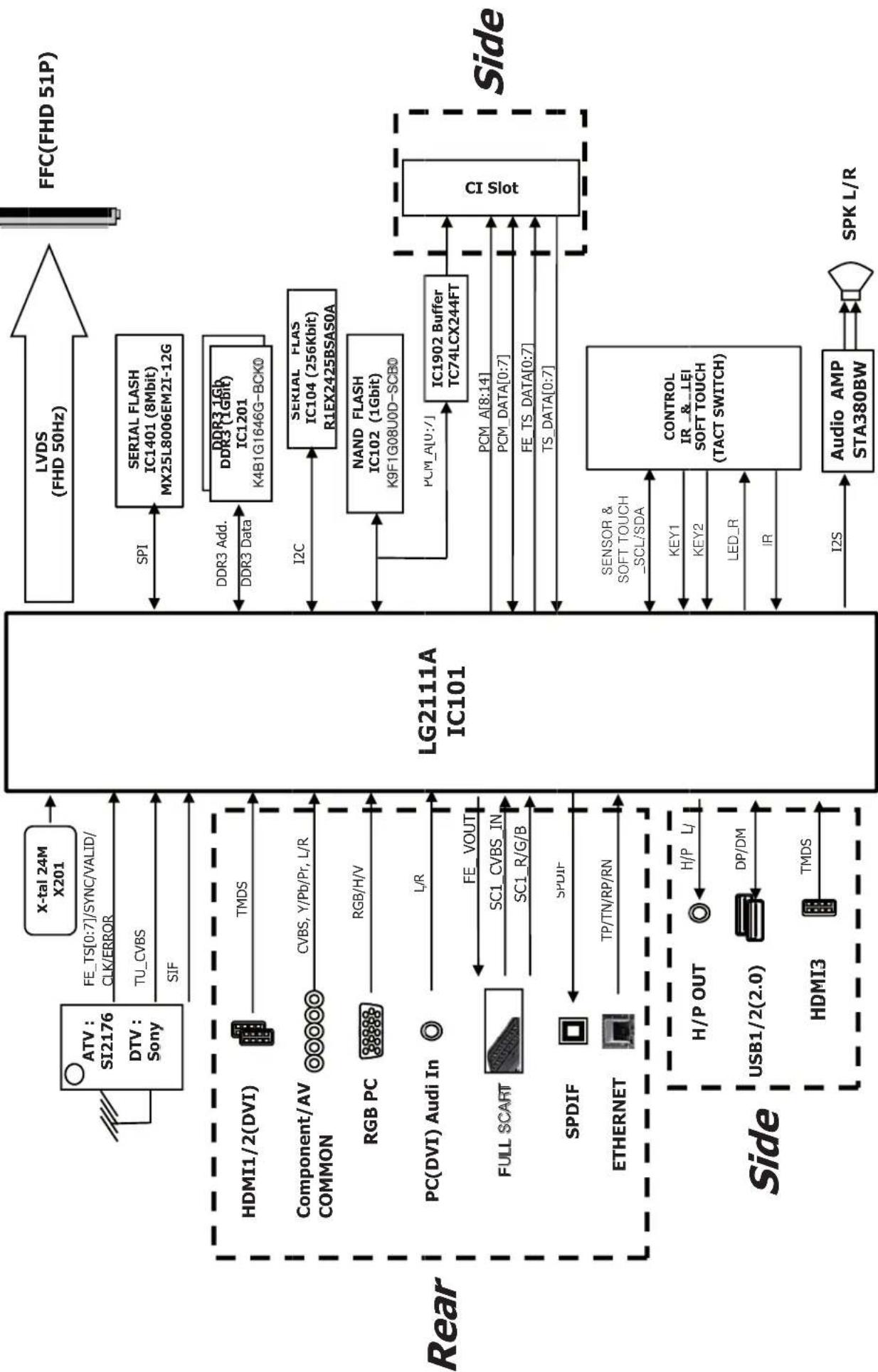

Diagrammi a blocchi (S7LR2 T2/C)

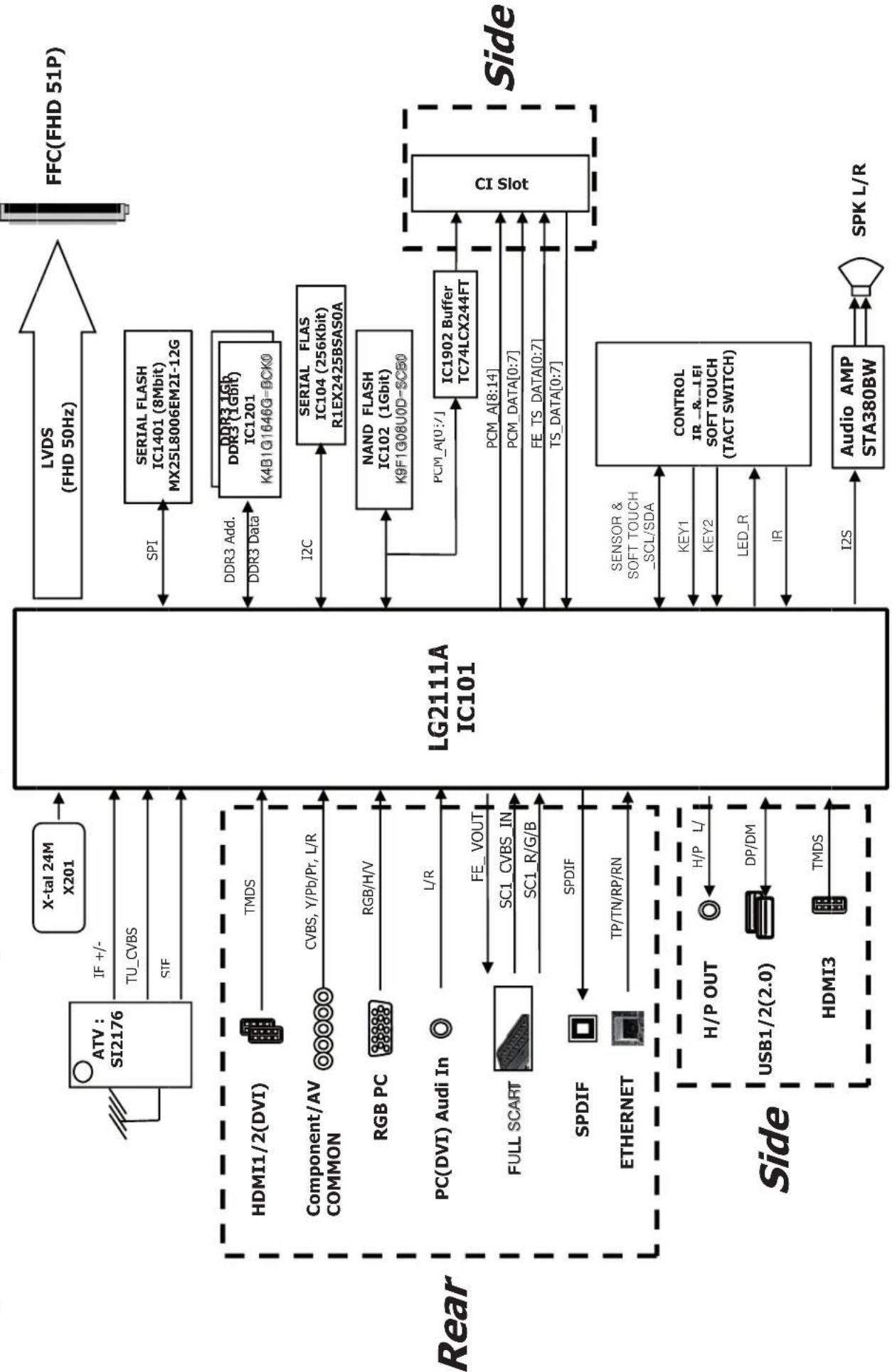

Diagrammi a blocchi (S7LR2 T/C/S2)

MANUAL DE USUARIO

TV LCD LED / TV LCD

Collegare il teilevisore all'antenna centralizzata con un cavo RF (75 Ω).

NOTA

Utilizzare uno sdoppiatore del segnale per usare più di 2 teilevisori.
- Se la qualità dell'imagine è scarsa, installare correttamente un amplificatore del segnale per migliorarla.
- Se la qualità dell'imagine è scarsa con un'antenna collegata, provare a riallineare l'antenna nella direzione corretta.
- Il cavo e il convertitore dell'antenna non sono in dotazione.

Espanol

Collegare la TV a un'antenna satellitare e a una presa satellitare con un cavo RF satellitare (75 Ω).

Espanol

1 Collegare il cavo dell'antenna alla porta di ingressso dell'antenna sulla TV.
2 Collegare la presa dell'adattatore CC al jack di ingressso di alimentazione sulla TV.
3 Collegare il cavo di alimentazione all'adattatore CC, quando insere il cavo di alimentazione nella presa a muro.

ATTENZIONE

Assicurarsi di collegare la TV all'adattatore di alimentazione CC prima di collegare la presa di corrente della TV alla presa a muro.

Espanol

Il segnale digitale audio e video viene trasmesso da un dispositivo esterno al tevisore. Collegare il dispositivo esterno e il tevisore mediante il cavo HDMI come migliorato nell'illustrazione di seguito. Scegliere una porta di ingresso HDMI per il collegamento. La scelta della porta è libera.

NOTA

• Si consiglia di utilizzato il teilevisore con il collegamento HDMI per ottenere la migliorie qualità delle immagini.
  Utilizzare un cavo HDMI™ ad alta velocità dotato dei requisiti più recenti con funzione CEC (Customer Electronics Control).
• I cavi HDMI™ ad alta velocità sono testati per trasmettere un segnale HD fino a 1080p e superiore.
  Audio DTV supportato: MPEG, Dolby Digital, Dolby Digital Plus
• Formato audio HDMI supportato: Dolby Digital, PCM (fino a 192 KHz, 32 k/44,1 k/48 k/88 k/96 k/176 k/192 k, DTS non supportato.)

Espanol

Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al tevisore. Collegare il dispositivo esterno al tevisore using an cavo component come molto nella figura di seguito.

NOTA

• L'errato collegamento dei cavi più far si che le immagini vengano visualizzate in bianco e nero o con colori distorti.

Espanol

Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al teilevisore. Collegare il dispositivo esterno e il teilevisore mediante il cavo composite come migliorato nell'illustrazione di seguito.

Espanol

Collegare una periferica di archivazione USB, come un dispositivo di memoria fash USB, un disco rigido esterno o unlettore di schede di memoria USB, al tevisore e accedere al menu Supporti perutilizzare diversi Ile multimediali.

Espanol

Consente la visione dei servizi codificati (a pagamento) in modalità TV digitale. Questa funzione non è disponibile in tutti i paesi.

NOTA

• Verificare che il modulo CI sia inserito nelle slot della schedea PCMCIA nel verso corretto. Se il modulo non è inserito nel modo corretto, possono verificarsi danni alla TV e allo slot stesso.

Espanol

Tipodi uscita Modalità di ingressore corrente	AV1 (Uscita TV)
TV digitale TV digitale
TV analogica, AV	TV analogicaComponent
HDMI

1 Uscita TV: uscite segnali TV analogica o TV digitale.

NOTA

I cavi Euro Scart devono assere schermati.

Espanol

Tipo de salute Modo de = entrée	AV1 (Salida de TV1)
TV digital TV digital
TV Analógica, AV	TV analógicaComponent
HDMI

Collegare diversi dispositivi esterni al teilevisore e modificare la modalità di ingresso per selezioniere un dispositivo esterno. Per ulteriori informazioni sul collegamento di un dispositivo esterno, consultare il manuale fornito in dotazione con ciascun dispositivo.

E possibile collegare i seguenti dispositivi esterni: ricevitori HD,lettori DVD,VCR,sistemi audio, periferiche di archivazione USB,PC,console per videogiochi e altri dispositivi esterni.

NOTA

• Il collegamento del dispositivo esterno può variarere in base al modello.
• Collegare i dispositivi esterni al tevisore a prescindere dall'ordine della porta del tevisore.
• Se si registra un programma TV su un registraratore DVD o VCR, accertarsi di collegare il cavo di ingresso del segnale al teilevisore attraverso un registraratore DVD o VCR. Per ulteri informazioni sulla registrazione, consultare il manuale fornito in dotazione con il dispositivo collegato.
• Consultare il manuale dell'apparecchiatura esterna per le istruzioni operative.
• Se si collega una console per videogiochi alla TV, utilizzato il cavo fornito con il dispositivo.
• In modalità PC, possono essere presenti interferenze relative alla risoluzione, schemi verticali, contrasto o luminosità. In caso di interferenze, modificare la modalità PC impostando un'altra risoluzione o modificando la frequenza di aggiornamento oppure regolare luminosità e contrasto sul menu IMMAGINE finché non si ottiene un'immagine nitida.
• A seconda della schedra grafica utilizzata, alcune impostazioni di risoluzione potrebbero non essere adatte alla modalità PC.

Espanol
