MANUALE UTENTE HONBQT3519EWK HOOVER

Il simbolo indica che esiste il rischio di incendio poiché sono utilizzati materiali infiammabili. Prestare particolare attenzione per evitare incendi causati dall'accensione di materiali infiammabili. ĮSPĖJIMAS. Gaisro / degių medžiagų pavojus

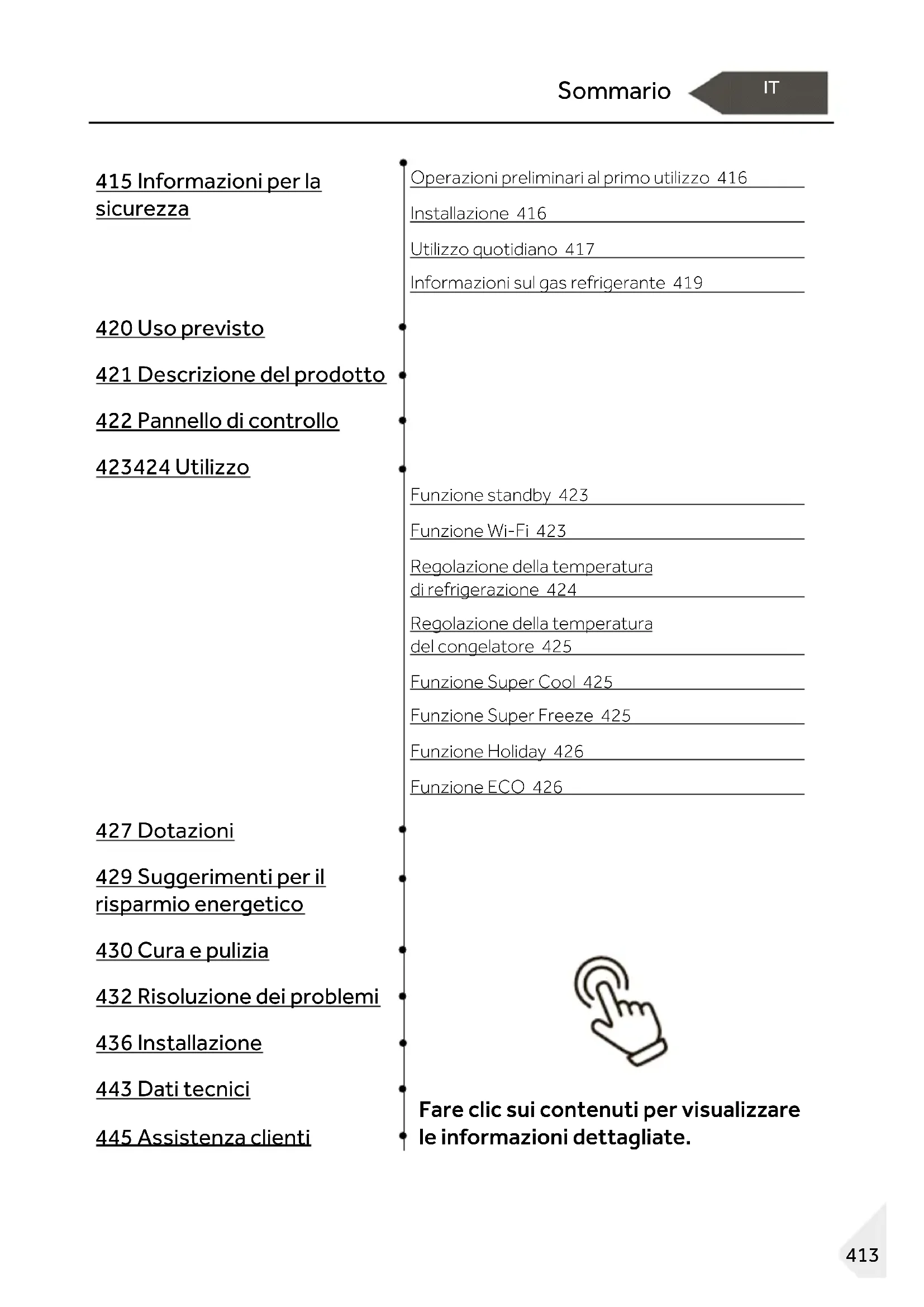

Sommario 415 Informazioni per la sicurezza Operazioni preliminari al primo utilizzo 416 Installazione 416 Utilizzo quotidiano 417 Informazioni sul gas refrigerante 419 420 Uso previsto

421 Descrizione del prodotto

422 Pannello di controllo

423424 Utilizzo Funzione standby 423 Funzione Wi-Fi 423 Regolazione della temperatura di refrigerazione 424 Regolazione della temperatura del congelatore 425 Funzione Super Cool 425 Funzione Super Freeze 425 Funzione Holiday 426 Funzione ECO 426 427 Dotazioni

429 Suggerimenti per il risparmio energetico 430 Cura e pulizia 432 Risoluzione dei problemi 436 Installazione 443 Dati tecnici Fare clic sui contenuti per visualizzare le informazioni dettagliate. 445 Assistenza clientiGrazie

Grazie Grazie per aver acquistato un prodotto Haier. Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettrodomestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti. Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico. Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e delle avvertenze di sicurezza. Accessori Controllare gli accessori e la documentazione in base al seguente elenco: Vassoio per ghiaccio in cubetti Vassoio per le uova Etichetta energetica Scheda della garanzia Manuale di avvertenze per la sicurezza Vite Coperchio Blocco di spugna Guida di scorrimento Gruppo di scorrimento Piastra fissa Copertura della cerniera Piastra fissa II Piastra fissa inferiore Piastra fissa superiore Copertura inferiore Copertura laterale inferiore Striscia di tenuta Spugna di tenuta Copertura cerniera inferioreInformazioni per la sicurezza

Informazioni per la sicurezza

AVVERTENZA - Informazioni importanti per la sicurezza

AVVISO - Informazioni generali e consigli

Informazioni ambientali

Smaltimento Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto.

AVVERTENZA! Pericolo di lesioni o soffocamento! I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.Informazioni per la sicurezza

Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza:

AVVERTENZA! Operazioni preliminari al primo utilizzo ► Accertarsi dell'assenza di danni dovuti al trasporto. ► Per garantire la totale efficienza del circuito del refrigerante, attendere almeno due ore prima di installare l'elettrodomestico. ► L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante. ► Rimuovere tutti i materiali di imballo, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente. ► Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detersivo delicato prima di inserire gli alimenti. ► Dopo l'installazione a livello e la pulizia, attendere almeno 2-5 ore prima di collegare l'elettrodomestico all'alimentazione elettrica. Vedere la sezione INSTALLAZIONE. ► Prima di caricare gli alimenti, preraffreddare i comparti con impostazioni elevate. La funzione Power-Freeze serve a raffreddare rapidamente i comparti. ► La temperatura del frigorifero e del congelatore viene impostata automaticamente a 5°C e -18°C rispettivamente. Queste impostazioni sono quelle consigliate. È possibile, tuttavia, cambiare manualmente queste temperature. Vedere REGOLAZIONE DELLA TEMPERATURA. Installazione ► Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 10 cm sopra e attorno all'elettrodomestico. ► Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito. ► Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). ► Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso. ► Le aperture di ventilazione nell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere. ► Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista. ► L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico. ► Non adoperare prese multiple o cavi di prolunga. ► Non collocare prese multiple o alimentatori portatili nella parte posteriore dell'elettro- domestico. ► Accertarsi che il cavo di alimentazione non sia intrappolato dal frigorifero. Non calpestare il cavo di alimentazione.Informazioni per la sicurezza

AVVERTENZA! ► Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collegato a terra. Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile. ► Non danneggiare il circuito di refrigerazione. Utilizzo quotidiano ► Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli. ► I bambini di età da 3 a 8 anni possono introdurre e prelevare alimenti dall'elettrodomestico, ma non devono pulirlo o installarlo. ► Tenere lontani dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati. ► Impedire ai bambini di giocare con l'elettrodomestico. ► In caso di perdite di gas refrigerante o altri gas infiammabili in prossimità dell'elettro- domestico, chiudere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione del frigorifero o di altri elettrodomestici. ► Si noti che l'elettrodomestico è impostato per il funzionamento in un intervallo di temperatura ambiente specifico compreso tra 10 e 43 °C. L'elettrodomestico potrebbe non funzionare correttamente se lasciato per un lungo periodo a una temperatura superiore o inferiore all'intervallo indicato. ► Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua. ► Non caricare eccessivamente i ripiani dello sportello. Lo sportello potrebbe deformarsi, il portabottiglie potrebbe fuoriuscire o l'elettrodomestico potrebbe rovesciarsi. ► Aprire e chiudere gli sportelli solo adoperando le maniglie. La distanza tra gli sportelli e tra gli sportelli e il mobile è molto limitata. Non allungare le mani in queste zone per evitare di schiacciarsi le dita. Aprire o chiudere gli sportelli del frigorifero solo quando non ci sono bambini nel raggio di movimento degli sportelli.Informazioni per la sicurezza

AVVERTENZA! ► Non conservare né utilizzare materiali esplosivi o corrosivi nell'elettrodomestico o nelle vicinanze. ► Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide. ► Non riporre liquidi in bottiglie o lattine (né alcolici ad elevata gradazione), specialmente bevande gassate, nel congelatore, perché durante il congelamento potrebbero scoppiare. ► Se la temperatura del congelatore è aumentata, controllare lo stato degli alimenti. ► Non impostare una temperatura inutilmente bassa nel comparto frigorifero. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: le bottiglie possono scoppiare ► Non toccare i prodotti congelati con le mani bagnate (indossare i guanti). In particolare, non mangiare i ghiaccioli subito dopo averli tolti dal comparto congelatore. In caso contrario, potrebbe congelarsi la bocca e potrebbero formarsi vesciche da gelo. PRONTO SOCCORSO: collocare immediatamente la zona congelata sotto l'acqua fredda corrente. Non tirare via la zona congelata! ► Non toccare la superficie interna del comparto congelatore durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie. ► In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. ► Non adoperare dispositivi elettrici all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Manutenzione / pulizia ► Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione. ► Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.Informazioni per la sicurezza

AVVERTENZA! ► Scollegare l'elettrodomestico tenendo la spina e non il cavo. ► Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per evitare danni, effettuare la pulizia con un detergente speciale per frigoriferi. ► Non raschiare via ghiaccio e brina con oggetti appuntiti. Non adoperare spray, riscaldatori elettrici (ad es. asciugacapelli) o altre fonti di calore per evitare danni ai componenti in plastica. ► Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento. ► Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. ► Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti. ► Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e limitare i consumi energetici. ► Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. ► Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. ► Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. Informazioni sul gas refrigerante

AVVERTENZA! L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare perfettamente l'ambiente e non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettrodomestici. Informare l'assistenza clienti. In caso di contatto con gli occhi, sciacquare immediatamente con acqua corrente e rivolgersi tempestivamente a un oculista.Uso previsto

Uso previsto Uso previsto Questo elettrodomestico è destinato al raffreddamento e al congelamento di alimenti. È stato progettato esclusivamente per l'uso in applicazioni domestiche e simili, ad es. zone cucina del personale in negozi, uffici e altri ambienti di lavoro; in fattorie, da clienti in hotel, motel e altri ambienti di tipo residenziale, nonché in bed-and-breakfast e attività di ristorazione. Non è destinato ad usi commerciali o industriali. Non sono consentiti cambiamenti o modifiche all'elettrodomestico. Utilizzi errati possono causare pericoli e annullare la garanzia. Norme e direttive o Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate e le norme del Regno Unito che prevedono il marchio CE o UKCA.Descrizione del prodotto

Descrizione del prodotto

AVVISO A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato.

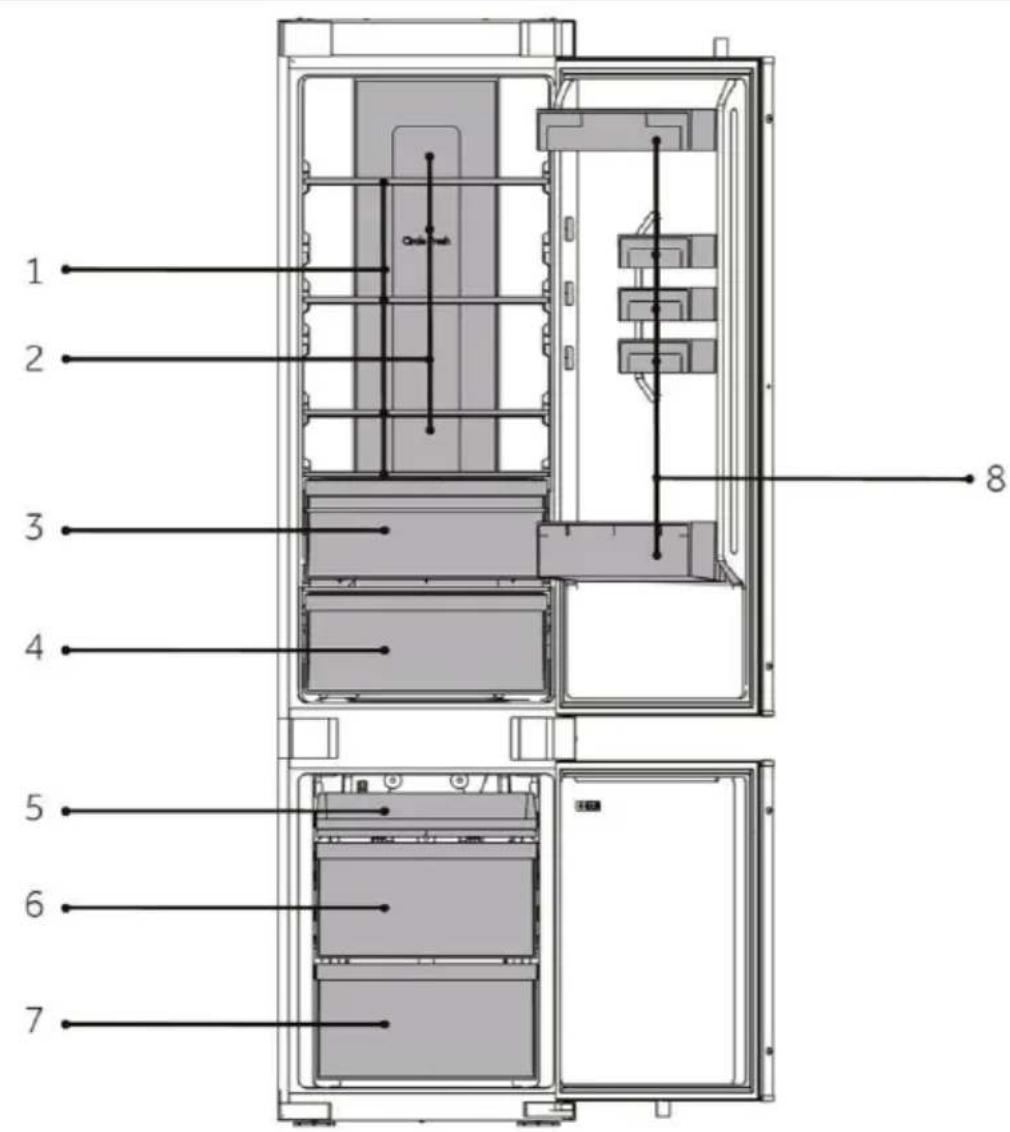

A: Vano frigorifero B: Vano congelatore 1 Ripiani normali 2 Condotto dell'aria di refrigerazione 3 Cassetto Humidity Zone 4 Cassetto del vano Fresh Box 5 Vassoio superiore del congelatore 6 Cassetto centrale del congelatore 7 Cassetto inferiore del congelatore 8 PortabottigliePannello di controllo

Pannello di controllo Pannello di controllo

Indicatori: Pulsanti: A Funzione Wi-Fi B Zona a temperatura di refrigerazione C Visualizzazione della temperatura D Zona a temperatura di congelamento E Funzione ECO F Funzione Holiday K1 Pulsante standby K2 Tasto di impostazione Wi-Fi K3 Pulsante di selezione della zona a temperatura di refrigerazione K4 Tasto di regolazione della temperatura "-" K5 Tasto di regolazione della temperatura "+" K6 Pulsante di selezione della zona a temperatura di congelamento K7 Pulsante ECO K8 Tasto funzione Holiday Tasti a sensore I tasti del pannello di controllo sono di tipo a sensore che rispondono toccandoli lievemente con un dito. Accensione e spegnimento dell'elettrodomestico L'elettrodomestico entra in funzione non appena viene collegato all'alimentazione elettrica. Alla prima accensione del frigorifero, gli indicatori si accendono da sinistra a destra. La temperatura del frigorifero e del congelatore viene impostata automaticamente a 5 °C e -18 °C rispettivamente.Utilizzo

AVVISO Quando l'elettrodomestico viene acceso dopo averlo staccato dall'alimentazione elettrica, il raggiungimento delle temperature corrette potrebbe richiedere fino a 12 ore. Svuotare l'elettrodomestico prima di spegnerlo. Per spegnere l'elettrodomestico, staccare il cavo di alimentazione dalla presa di corrente. Funzione standby Il tasto Standby serve per la commutazione tra lo stato OFF (pausa di funzionamento) e lo stato ON (modalità di funzionamento normale). Accesso alla modalità Standby: con il pannello con display acceso, premere il pulsante "K1" (pulsante Standby) per 3 secondi, verrà emesso un segnale acustico. L'icona di standby si illuminerà e l’elettrodomestico sarà in standby.

AVVISO La modalità Standby non sospende l’alimentazione: in questo stato il frigorifero è ancora collegato all’alimentazione elettrica. Uscita dalla modalità standby: in modalità Standby, tenere premuto il pulsante Standby per 3 secondi per riavviare lo schermo di controllo, l'illuminazione del frigorifero, il raffreddamento e altre funzioni; verrà emesso un segnale acustico. Il frigorifero tornerà alla temperatura e alla funzione impostate in precedenza ed entrerà in modalità di funzionamento normale. Regolazione della temperatura Le temperature interne dipendono dai seguenti fattori: temperatura ambiente, frequenza di apertura dello sportello, quantità di alimenti conservati, installazione dell'elettrodomestico. Funzione Wi-Fi Abbinamento Wi-Fi: quando si accende per la prima volta, il frigorifero entrerà automaticamente in modalità di configurazione di rete e l'icona della funzione Wi-Fi lampeggerà rapidamente; se non si verifica alcuna operazione di abbinamento alla rete, dopo 30 minuti il frigorifero uscirà automaticamente da questa modalità. Accesso manuale alla modalità di abbinamento Wi-Fi: con il pannello con display acceso e l'icona della funzione Wi-Fi attiva, tenere premuto il tasto di abbinamento Wi-Fi per 3 secondi per accedere alla modalità. In questo periodo di tempo, l'icona della funzione Wi-Fi lampeggerà rapidamente per indicare che l’elettrodomestico è in modalità di abbinamento Wi-Fi. Se non viene eseguita alcuna operazione di abbinamento a una rete, l’uscita dalla modalità avviene automaticamente dopo 30 minuti.Utilizzo

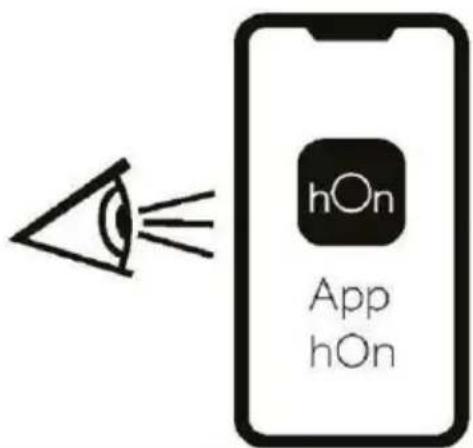

PROCEDURA DI ACCOPPIAMENTO DELL'APP

Passo 1 • Scaricare l’app hOn dagli store.

Passo 2 Creare un account nell'app hOn o accedere, se già si dispone di un account. Passo 3 Per l’accoppiamento, seguire le istruzioni dell'app hOn.

AVVISO In modalità di abbinamento Wi-Fi, è necessario seguire le istruzioni dell'app per completare la configurazione della rete. Se occorre cambiare ambiente Wi-Fi, è necessario accedere nuovamente alla modalità. Se l'icona della funzione Wi-Fi rimane accesa, significa che la connessione alla rete è avvenuta correttamente. Regolazione della temperatura di refrigerazione Con il pannello con display acceso, premere il pulsante "K3" (selezione zona a temperatura di refrigerazione). L'indicatore "B" (indicatore refrigerazione) si illumina, quindi si arriva alla modalità di impostazione della temperatura del frigorifero. Ogni volta che si preme il tasto "K4" (tasto di regolazione della temperatura "-") la temperatura impostata del frigorifero si riduce di 1 grado. La temperatura del frigorifero verrà visualizzata nella sequenza "9 °C -> 8 °C -> 7 °C -> 6 °C -> 5 °C -> 4 °C-> 3 °C -> 2 °C -> 1 °C". Ogni volta che si preme il tasto "K5" (tasto di regolazione della temperatura "+"), la temperatura impostata del frigorifero aumenta di 1 grado. La temperatura del frigorifero verrà visualizzata nella sequenza "1 °C -> 2 °C -> 3 °C -> 4 °C -> 5 °C -> 6 °C -> 7 °C -> 8 °C -> 9 °C".

AVVISO Dopo avere impostato la temperatura, se non si esegue alcuna operazione entro 3 secondi il sistema viene determinato automaticamente e salva la temperatura impostata.Utilizzo

Regolazione la temperatura del congelatore Con il pannello con display acceso, premere il pulsante "K6" (selezione zona a temperatura di congelamento). L'indicatore "D" (indicatore congelamento) si illumina, quindi si arriva alla modalità di impostazione della temperatura del frigorifero. Ogni volta che si preme il tasto "K4" (tasto di regolazione della temperatura "-") la temperatura impostata del congelatore si riduce di 1 grado. La temperatura del congelatore verrà visualizzata nella sequenza "-14 °C -> -15 °C -> -16 °C -> -17 °C -> -18 °C -> -19 °C -> -20 °C -> -21 °C -> -22 °C -> -23 °C -> -24 °C". Ogni volta che si preme il tasto "K5" (tasto di regolazione della temperatura "+"), la temperatura impostata del congelatore aumenta di 1 grado. La temperatura del congelatore verrà visualizzata nella sequenza "-24 °C -> -23 °C -> -22 °C -> -21 °C -> -20 °C -> -19 °C -> -18 °C -> -17 °C -> -16 °C-> -15 °C -> -14 °C". Funzione Super Cool

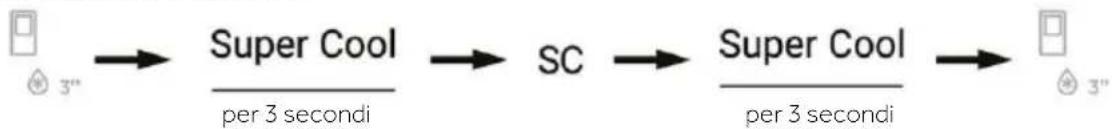

1. Quando il pannello con display è acceso, premere il tasto "K3" (selettore Super Cool) e

tenerlo premuto per 3 secondi, viene emesso un segnale acustico, l’icona di visualizzazione della temperatura visualizza “SC” e la funzione Super Cool si attiva.

2. Quando l’icona di visualizzazione della temperatura visualizza “SC”, premere il tasto "K3"

(selettore Super Cool) e tenerlo premuto per 3 secondi, viene emesso un segnale acustico, l’icona di visualizzazione della temperatura si spegne e la funzione Super Cool si disattiva.

3. Dopo l'attivazione della funzione Super Cool, il frigorifero disattiva automaticamente la

funzione quando raggiunge la temperatura impostata. Per uscire manualmente dalla funzione, è possibile premere il pulsante "K3" (selettore Super Cool) e tenerlo premuto per 3 secondi per disattivare.

AVVISO Questa funzione si disattiva automaticamente dopo 6 ore. Funzione Super Freeze

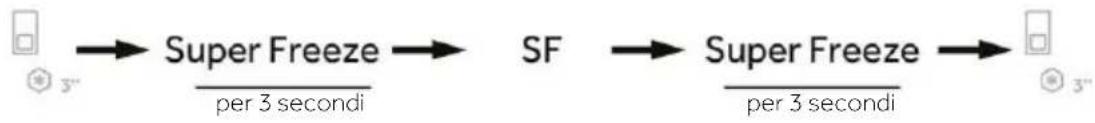

1. Quando il pannello con display è acceso, premere il tasto "K6" (selezione della zona a

temperatura di congelamento) e tenerlo premuto per 3 secondi, viene emesso un segnale acustico, l’icona di visualizzazione della temperatura visualizza “SF” e la funzione Super Freeze si attiva.

2. Quando l’icona di visualizzazione della temperatura visualizza “SF”, premere il tasto "K6"

(selezione della zona a temperatura di congelamento) e tenerlo premuto per 3 secondi, viene emesso un segnale acustico, l’icona di visualizzazione della temperatura si spegne e la funzione Super Freeze si disattiva.

3. Dopo l'attivazione della funzione Super Freeze, il frigorifero disattiva automaticamente la

funzione quando raggiunge la temperatura impostata. Per uscire manualmente dalla funzione, è possibile premere il pulsante "K6" (selezione della zona a temperatura di congelamento) e tenerlo premuto per 3 secondi per disattivare. per 3 secondi per 3 secondiUtilizzo

1. Nello stato Super Freeze, la temperatura del congelatore non può essere regolata. Se si

preme il tasto "K4" (tasto di regolazione della temperatura "-") o il tasto "K5" (tasto di regolazione della temperatura "+") per regolare la temperatura del frigorifero, l'indicatore "D" (zona a temperatura di congelamento) si accende e viene emesso un segnale acustico per indicare che questa operazione non può essere eseguita.

2. La funzione Super Freeze è progettata per mantenere il valore nutritivo del cibo congelato

perché i tempi di congelamento sono brevissimi e per congelare grandi quantità di cibo congelato in un'unica volta. Nel frattempo, la funzione Super Freeze deve essere impostata con 24 ore di anticipo per far sì che il congelatore raggiunga una temperatura relativamente bassa e mantenga il cibo. In questo momento, la velocità di congelamento del congelatore è migliorata, il cibo può essere congelato rapidamente, il valore nutrizionale del cibo viene mantenuto in modo efficace e la conservazione diventa piuttosto pratica.

3. La funzione Super Freeze si disattiva automaticamente dopo 50 ore. L'elettrodomestico

viene quindi utilizzato alla temperatura precedentemente impostata. Funzione Holiday

1. Con il pannello con display acceso, premere il tasto "K8 (tasto funzione Holiday); viene

emesso un segnale acustico, l’indicatore "F" (funzione Holiday) si accende e la funzione Holiday viene attivata.

2. Con il pannello con display acceso, premere il tasto "K8 (tasto funzione Holiday); viene

emesso un segnale acustico, l’indicatore "F" (funzione Holiday) si spegne e la funzione Holiday viene disattivata.

AVVISO La funzione Holiday viene utilizzata principalmente per viaggi di breve durata e altre situazioni di vita quotidiana; pertanto il vano frigorifero deve essere svuotato quando si utilizza questa modalità. Nella funzione Holiday, la temperatura del vano frigorifero sarà più alta (circa 17°C); pertanto prestare attenzione a rimuovere il cibo dal vano frigorifero per evitare il deterioramento degli alimenti. Funzione ECO Con il pannello con display acceso, toccare leggermente il pulsante funzione ECO; l'icona della funzione ECO si illuminerà e il frigorifero passerà a questa modalità; se è necessario uscire dalla modalità, procedere nello stesso modo toccando leggermente il pulsante funzione ECO. In modalità ECO, il frigorifero e il congelatore funzioneranno automaticamente a 5 °C e -18 °C. per 3 secondi per 3 secondiDotazioni

Dotazioni Cassetto Humidity Zone In questo comparto il livello di umidità è superiore al vano frigorifero. È controllato automaticamente dal sistema ed è adatto per conservare frutta, verdura, salse, ecc.

1. Non rimuovere il coperchio di plastica all'interno

2. poiché mantiene l'umidità.

3. Si sconsiglia di conservare nel cassetto frutta

sensibile al freddo, come ananas, avocado, banane e pompelmi.

Flusso d'aria multiplo

1. Il frigorifero è dotato di un sistema con flusso d'aria

multiplo e i flussi di aria fresca investono tutti i ripiani. Ciò facilita il mantenimento di una temperatura uniforme per garantire la freschezza degli alimenti per un periodo maggiore.

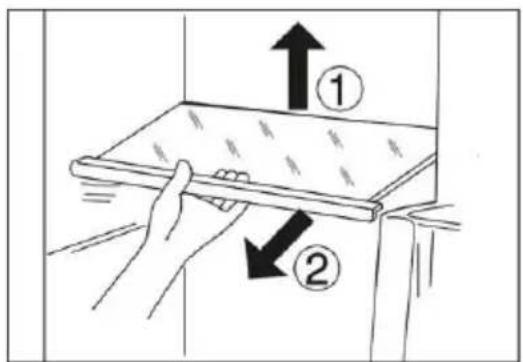

1. L'altezza dei ripiani può essere regolata in base alle

2. Per spostare un ripiano, rimuoverlo sollevandone il

bordo posteriore ① ed estrarlo ②.

3. Per reinstallarlo, collocarlo sulle alette su entrambi i

lati e spingerlo dentro fino in fondo in modo che la parte posteriore del ripiano sia fissata all'interno delle feritoie laterali

AVVISO Accertarsi che tutte le estremità del ripiano siano a livello.Dotazioni

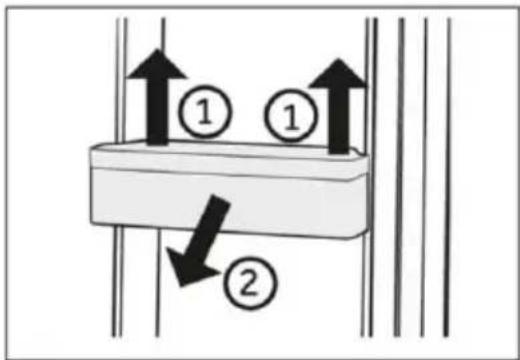

Portabottiglie/cassetti incassati nello sportello rimovibili

1. I cassetti incassati nello sportello possono essere

rimossi per essere puliti:

2. Tenere con le mani entrambi i lati del cassetto

incassato, sollevarlo ① ed estrarlo ②.

3. Per inserire il cassetto incassato nello sportello,

seguire la procedura inversa.

AVVISO Quando l'elettrodomestico viene acceso, il raggiungimento delle temperature corrette potrebbe richiedere fino a 12 ore.

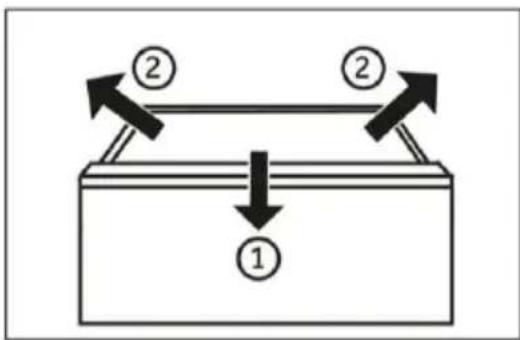

Cassetto rimovibile Per rimuovere il cassetto, estrarlo al massimo ①, sollevarlo e toglierlo ②. Per inserire il cassetto, seguire la procedura inversa.

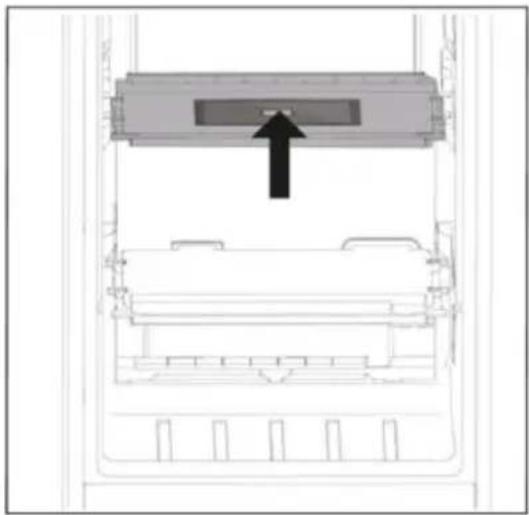

Illuminazione La luce interna a LED si accende quando si apre lo sportello. Le prestazioni dell'illuminazione non dipendono da altre impostazioni degli elettrodomestici.Suggerimenti per il risparmio energetico

Suggerimenti per il risparmio energetico

Suggerimenti per il risparmio energetico ► Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE). ► Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). ► Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta. ► Funzioni come Super Freeze consumano più energia. ► Attendere che gli alimenti caldi si raffreddino prima di collocarli nell'elettrodomestico. ► Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile. ► Per evitare ostruzioni del flusso d'aria, non riempire eccessivamente l'elettrodomestico. ► Evitare l'ingresso di aria nelle confezioni di alimenti. ► Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre perfettamente. ► Scongelare gli alimenti surgelati nel comparto frigorifero. ► Per ottimizzare il risparmio energetico, lasciare i cassetti, i contenitori per gli alimenti e i ripiani nelle posizioni di fabbrica e collocare gli alimenti il più possibile distanti tra loro senza ostruire l'uscita del condotto.Cura e pulizia

AVVERTENZA! Prima di effettuare la pulizia, staccare la spina di alimentazione dell'elettrodomestico. Pulizia Pulire l'elettrodomestico quando è vuoto o contiene pochi alimenti. Per una corretta manutenzione e per evitare cattivi odori degli alimenti conservati, pulire l'elettrodomestico ogni quattro settimane.

AVVERTENZA! ► Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per evitare danni, effettuare la pulizia con un detergente speciale per frigoriferi. ► Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. ► Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. ► Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. ► Non toccare la superficie interna del comparto congelatore, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie. ► Se la temperatura aumenta, controllare lo stato degli alimenti congelati.

► Tenere sempre pulita la guarnizione dello sportello. ► Pulire l'interno e l'alloggiamento dell'elettrodomestico con una spugna imbevuta di acqua calda e detergente neutro. ► 1. Strofinare l'interno e l'esterno del frigorifero (compresi la guarnizione dello sportello, il cassetto incassato nello sportello, i ripiani di vetro, i comparti ecc.) con un panno morbido o una spugna imbevuta di acqua calda (è possibile aggiungere un detergente neutro). ► 2. In presenza di liquidi versati, rimuovere tutte le parti contaminate, sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero. ► 3. In caso di versamenti di alimenti cremosi (ad es. panna o gelato sciolto), rimuovere tutte le parti contaminate, lasciarle un po' di tempo in acqua calda a circa 40 °C, poi sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero. ► 4. Nel caso in cui rimangano intrappolati piccoli oggetti all'interno del frigorifero (tra i ripiani o i cassetti), toglierli con una spazzolina morbida. Se non si riesce a raggiungere l'oggetto, rivolgersi all'assistenza Haier ► Sciacquare e asciugare con un panno morbido. ► Non lavare i componenti dell'elettrodomestico in lavastoviglie. ► Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. Sbrinamento Lo sbrinamento dei comparti frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.Cura e pulizia

Sostituzione delle lampade a LED AVVERTENZA! La lampada a LED deve essere sostituita solo dal produttore o da un tecnico dell'assistenza autorizzato. La lampada utilizza una sorgente luminosa a LED che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all'assistenza clienti. V. ASSISTENZA CLIENTI. Parametri delle lampade: Comparto frigorifero: 12 V max 2 W Comparto frigorifero: 12 V max 5 W Inutilizzo per lunghi periodi Se non si utilizza l'apparecchio per un lungo periodo E non si desidera attivare la funzione Holiday: Estrarre gli alimenti. Scollegare il cavo di alimentazione. Pulire l'elettrodomestico come descritto in precedenza. Lasciare aperti gli sportelli per evitare la produzione di cattivi odori all'interno. AVVISO Spegnere l'elettrodomestico solo se è strettamente necessario. Spostamento dell'elettrodomestico

1. Togliere tutti gli alimenti e staccare la spina dell'elettrodomestico.

2. Fissare con nastro adesivo i ripiani e gli altri componenti mobili presenti nel frigorifero e nel

3. Non inclinare il frigorifero oltre 45°, altrimenti il sistema di refrigerazione potrebbe danneggiarsi.

AVVERTENZA! ► Non sollevare l'elettrodomestico tenendolo per le maniglie dello sportello. ► Non collocare mai l'elettrodomestico orizzontalmente a terra.Soluzione dei problemi

Soluzione dei problemi Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI.

AVVERTENZA! ► Prima di effettuare la manutenzione, spegnere l'elettrodomestico e staccare la spina dalla presa di corrente. ► La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli. ► Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

Problema Causa possibile Soluzione possibile Il compressore non funziona.

• La spina non è collegata alla presa di corrente.

• Collegare la spina alla presa di corrente.

• L'elettrodomestico sta effettuando il ciclo di sbrinamento

• Ciò è normale per lo sbrinamento automatico L'elettrodomestico si aziona frequentemente o per un periodo di tempo troppo lungo.

• La temperatura interna o esterna è troppo elevata.

• In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo.

• L'elettrodomestico è rimasto spento per un certo periodo di tempo.

• Il raffreddamento completo dell'elettrodomestico normalmente richiede 8-12 ore.

• Uno sportello dell'elettrodomestico non è chiuso ermeticamente.

• Chiudere lo sportello o il cassetto e accertarsi che l'elettrodomestico sia a livello e che gli alimenti o i contenitori non urtino lo sportello.

• Lo sportello è stato aperto troppo spesso o troppo a lungo.

• Non aprire lo sportello o il cassetto troppo spesso.

• L'impostazione della temperatura del comparto congelatore è troppo bassa.

• Scegliere un'impostazione della temperatura più alta fino a quando la temperatura del frigorifero è soddisfacente. Per stabilizzare la temperatura del frigorifero occorrono 24 ore.

• La guarnizione dello sportello è sporca, usurata, danneggiata o inadeguata.

• Pulire la guarnizione dello sportello o del cassetto o farla sostituire dall'assistenza clienti.

• Non è garantita la circolazione dell'aria necessaria.

• Garantire un'adeguata ventilazione. L'interno del frigorifero è sporco e/o si sentono cattivi odori.

• L'interno del frigorifero deve essere pulito.

• Pulire la parte interna del frigorifero.

• In frigorifero vengono conservati alimenti che producono un odore intenso.

• Avvolgere completamente gli alimenti.Soluzione dei problemi

Problema Causa possibile Soluzione possibile La temperatura nell'elettrodomestico non è sufficientemente bassa.

• La temperatura impostata è troppo alta.

• Reimpostare la temperatura.

• Sono stati collocati alimenti troppo caldi.

• Gli alimenti devono essere sempre raffreddati prima di conservarli.

• Sono stati collocati troppi alimenti contemporaneamente.

• Non conservare troppi alimenti.

• Gli alimenti sono troppo vicini tra loro.

• Lasciare spazio tra i vari alimenti per consentire il passaggio del flusso d'aria.

• Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.

• Chiudere lo sportello o il cassetto.

• Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.

• Non aprire lo sportello o il cassetto troppo spesso. La temperatura nell'elettrodomestico è troppo bassa.

• La temperatura impostata è troppo bassa.

• Reimpostare la temperatura.

• La funzione Super Freeze/Super Cool è attiva o rimane attiva troppo a lungo.

• Disattivare la funzione Super Freeze/Super Cool Formazione di umidità all'interno del comparto frigorifero.

• Il clima è troppo caldo e troppo umido.

• Aumentare la temperatura.

• Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.

• Chiudere lo sportello o il cassetto.

• Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.

• Non aprire lo sportello o il cassetto troppo spesso.

• Contenitori per alimenti o liquidi rimasti aperti.

• Lasciare raffreddare gli alimenti caldi a temperatura ambiente e coprire cibi e liquidi. Accumulo di umidità sulla superficie esterna del frigorifero o tra gli sportelli e il cassetto.

• Il clima è troppo caldo e troppo umido.

• Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce.

• Lo sportello non è chiuso ermeticamente. L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa.

• Accertarsi che lo sportello o il cassetto sia chiuso bene. Il display è acceso ma l’elettrodomestico non refrigera.

• L’elettrodomestico è in modalità Demo.

• Verificare la modalità dell’elettrodomestico: se in modalità Demo, uscire dalla modalità. Uscita: Aprire lo sportello del frigorifero; premere il secondo pulsante sulla destra per 8 secondi entro 12 ore dall'accensione.Soluzione dei problemi

Problema Causa possibile Soluzione possibile Presenza di molto ghiaccio e brina nel comparto congelatore.

• Gli alimenti non sono stati confezionati adeguatamente.

• Confezionare sempre gli alimenti.

• Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.

• Chiudere lo sportello o il cassetto.

• Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.

• Non aprire lo sportello o il cassetto troppo spesso.

• Le guarnizioni dello sportello o del cassetto sono sporche, usurate, danneggiate o inadeguate.

• Pulire la guarnizione dello sportello o del cassetto oppure sostituirla.

• Qualcosa all'interno impedisce la chiusura corretta dello sportello o del cassetto.

• Risistemare i ripiani, i cassetti incassati nello sportello o i contenitori interni per consentire la chiusura dello sportello o del cassetto. I lati del mobile e la striscia dello sportello si riscaldano.

• È normale. L'elettrodomestico emette suoni anomali.

• L'elettrodomestico non è a livello.

• Regolare i piedini per collocare l'elettrodomestico a livello.

• L'elettrodomestico urta qualche oggetto vicino.

• Rimuovere gli oggetti attorno all'elettrodomestico. Si sente un lieve rumore, simile a quello dell'acqua che scorre.

• È normale. Viene emesso un allarme acustico.

• Lo sportello del comparto frigorifero è aperto.

• Chiudere lo sportello. Viene emesso un lieve sibilo.

• È in funzione il sistema anticondensa

• Ciò evita la formazione di condensa ed è normale L'illuminazione interna o il sistema di raffreddamento non funziona.

• La spina non è collegata alla presa di corrente.

• Collegare la spina alla presa di corrente.

• Problema della fonte di alimentazione.

• Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale.

• La lampada a LED è fuori uso.

• Chiamare l'assistenza per la sostituzione.Soluzione dei problemi

Per rivolgersi all'assistenza tecnica, visitare il nostro sito web: https://corporate.haier- europe.com/en/ Nella sezione "sito Web", scegliere la marca del proprio prodotto e il proprio paese. Si aprirà il sito Web specifico contenente il numero di telefono e il modulo per contattare l'assistenza tecnica. Interruzione della corrente In caso di interruzione della corrente, gli alimenti dovrebbero rimanere freddi in maniera sicura per circa 5 ore. Durante un'interruzione prolungata della corrente, soprattutto in estate, attenersi ai suggerimenti seguenti: ► Limitare al massimo l'apertura dello sportello o del cassetto. ► In caso di interruzione della corrente, non collocare altri alimenti nell'elettrodomestico. ► Se viene fornito un preavviso di interruzione della corrente di durata superiore a 5 ore, produrre un po' di ghiaccio e collocarlo nella parte superiore del comparto frigorifero. ► Dopo l'interruzione della corrente, è indispensabile controllare immediatamente gli alimenti. ► Siccome la temperatura nel frigorifero aumenta durante un'interruzione della corrente o in caso di altri guasti, il periodo di conservazione e la commestibilità degli alimenti si riducono. Per evitare rischi per la salute, gli alimenti che si scongelano devono essere immediatamente consumati oppure cotti e ricongelati (se possibile). Funzione di memoria durante un'interruzione di corrente Al ripristino della corrente, l'elettrodomestico riprende il funzionamento in base alle impostazioni precedenti.Installazione

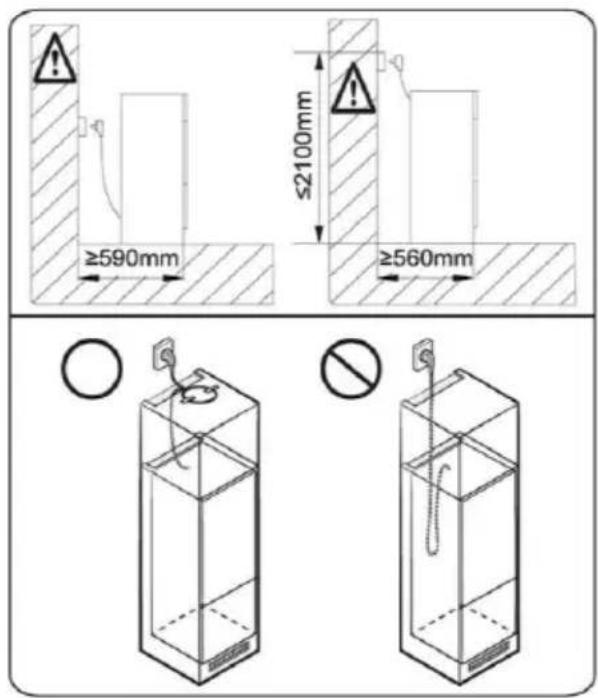

Installazione Disimballo AVVERTENZA! ► L'elettrodomestico è pesante. Per spostarlo occorrono almeno due persone. ► Tenere fuori dalla portata dei bambini tutti i materiali di imballaggio e smaltirli nel rispetto dell'ambiente. ► Estrarre l'elettrodomestico dall'imballo. ► Togliere tutti i materiali di imballo. Condizioni ambientali La temperatura ambiente deve essere sempre compresa tra 10 e 43 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) senza isolamento. Spazio necessario Spazio richiesto quando lo sportello è aperto (senza pannello dello sportello del comparto) Modello 01 * 10 (min) / 30 (consigliato)

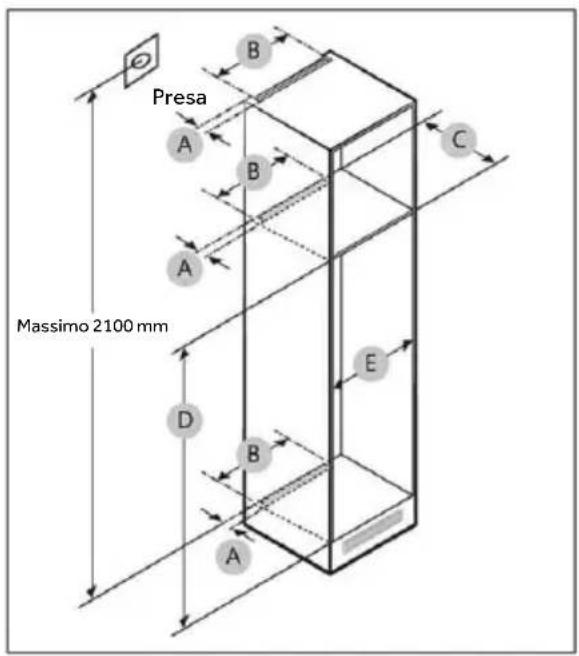

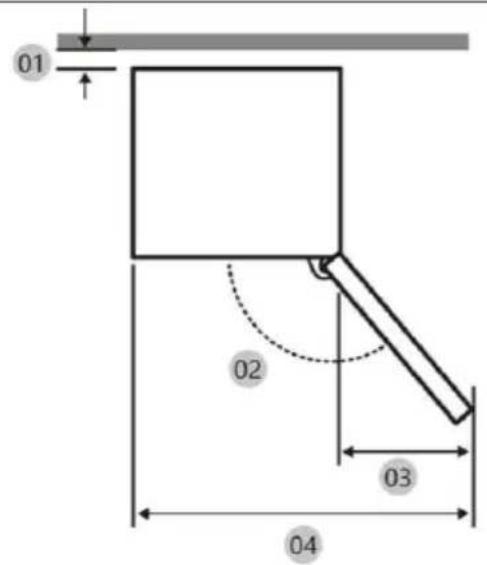

*01: Dal mobile al retro del prodotto. (unità: mm)Installazione

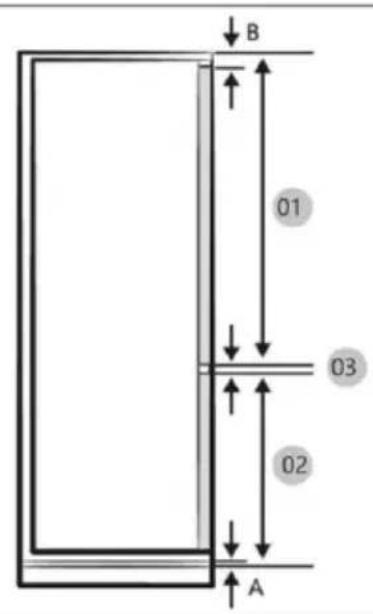

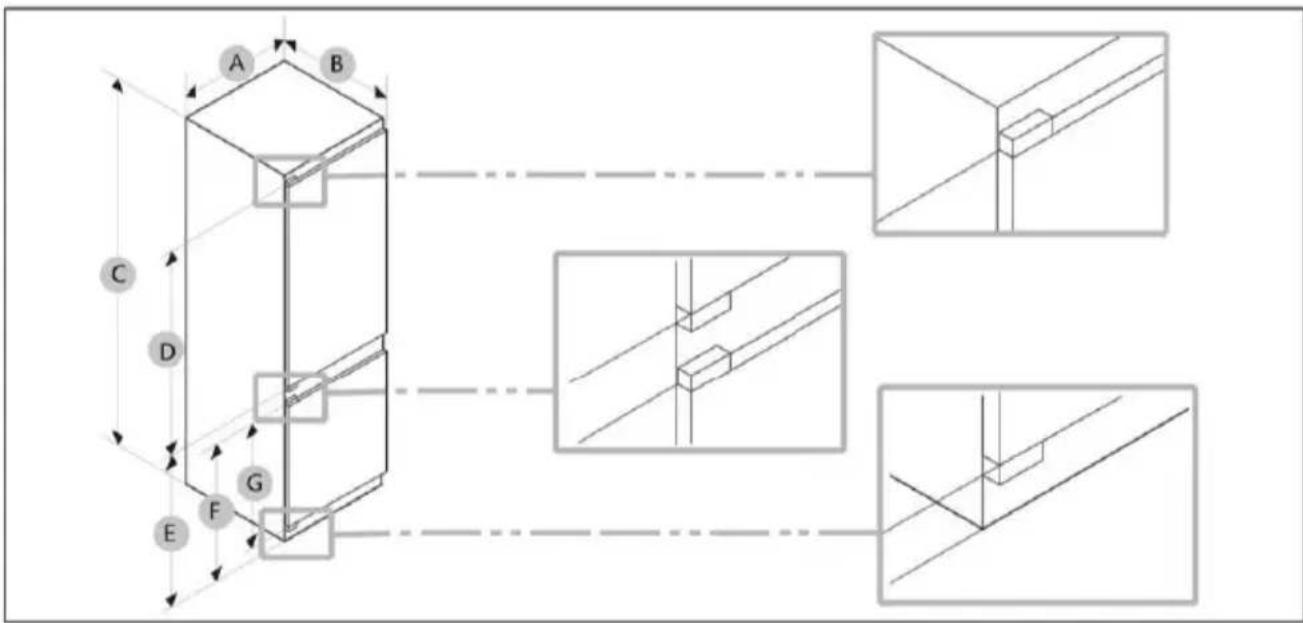

Dimensione del prodotto Modello A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) 540±2 550±2 1935±2

• Il consumo energetico specificato si basa sulla condizione di uno spazio di 10 mm tra il mobile e il retro del prodotto. Il prodotto funziona correttamente anche con uno spazio inferiore a 10 mm, anche se andrà a consumare leggermente più di energia.

• Si consiglia di utilizzare un comparto di spessore 18 mm con cerniere di spessore inferiore a 20 mm.

• Le misurazioni nella tabella sopra possono differire in base al metodo di misurazione.

• Per l'installazione integrata, consultare la Guida all'installazione.Installazione

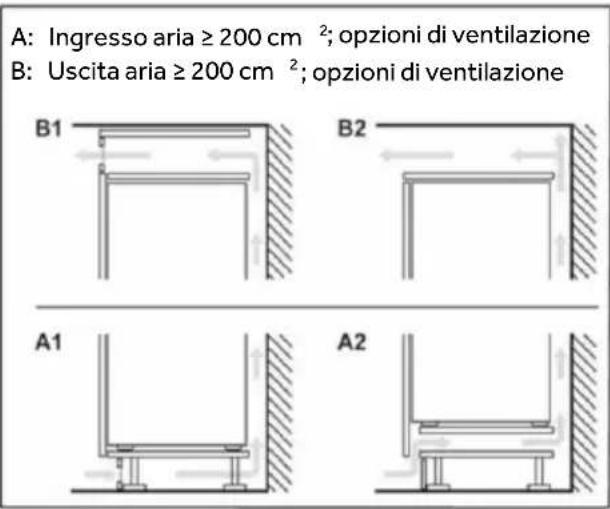

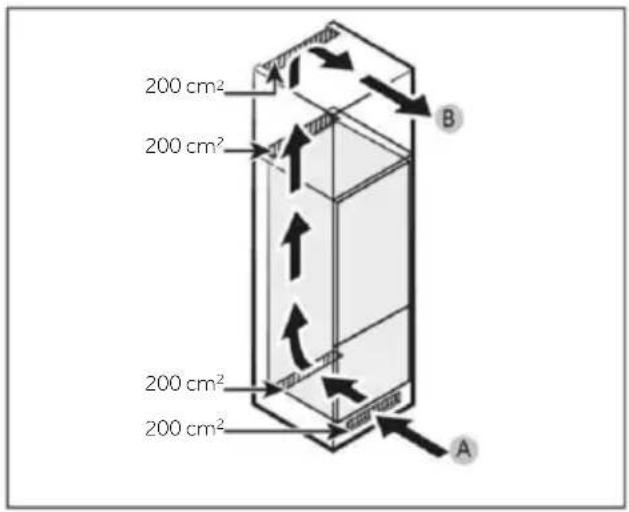

Sezione di ventilazione Per ottenere una ventilazione sufficiente dell'elettrodomestico per motivi di sicurezza, attenersi alle indicazioni sulle sezioni di ventilazione. Dimensioni del mobile

ATTENZIONE! Qualsiasi guasto del prodotto dovuto a quanto segue non è coperto dalla garanzia.

1. Condizioni improprie del sito o dimensioni

3. Errori dell'installatore o dell'utente.

A: Ingresso aria ≥ 200 cm ; opzioni di ventilazione B: Uscita aria ≥ 200 cm ; opzioni di ventilazione 200 cm

Presa Massimo 2100 mmInstallazione

Spazio libero Vedere le immagini e le tabelle sottostanti per i requisiti di spazio per l'installazione. Modello A (mm) B (mm) C (mm) D (mm) E (mm) Nota Min

Cerniera: 17 mm Consigliato

• Se la larghezza di un comparto è maggiore di 568 mm, la guarnizione (tra il frigorifero e il comparto) potrebbe allentarsi.

• Se il mobile è più alto della dimensione massima (1945 mm), è necessario utilizzare altri materiali di finitura per colmare lo spazio. AVVISO Per installare un mobile che richiede uno spazio di 4 mm (03), vedere la tabella di riferimento del mobile presentata di seguito. A Bordo inferiore del pannello frontale sopra la ventilazione dell'aria B Sporgenza del pannello frontale (unità: mm) Modello

4 mm (spazio tra il pannello dello sportello del comparto del frigorifero e del congelatore)Installazione

Posizione della presa e dello spazio richiesto

AVVISO Se si installa il frigorifero in un mobile con profondità 560 mm, assicurarsi che il cavo di alimentazione sia disposto su un lato del frigorifero prima di collegarlo a una presa di corrente. Se il cavo di alimentazione si trova nella parte posteriore del frigorifero, potrebbe ridurne l'efficienza energetica.Installazione

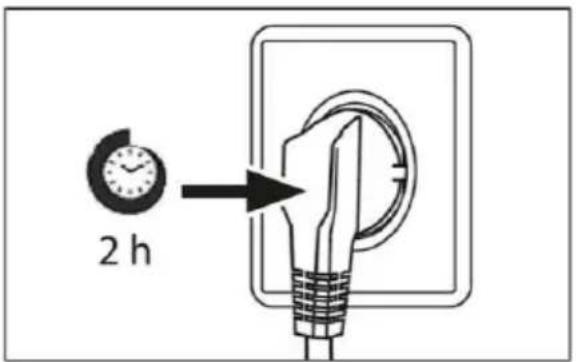

L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Questo olio può penetrare nel sistema di tubazioni chiuse durante il trasporto. Prima di collegare l'elettrodomestico all'alimentazione elettrica, attendere almeno 2 ore in modo che l'olio torni nella capsula. Collegamento elettrico Prima di ogni collegamento, effettuare i seguenti controlli: ► La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta. ► La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe. ► La spina e la presa di corrente sono compatibili. Collegare la spina a una presa domestica installata correttamente.

AVVERTENZA! Per evitare rischi, i cavi di alimentazione danneggiati devono essere sostituiti dall'assistenza clienti (v. scheda di garanzia).Dati tecnici

Dati tecnici Specifiche del prodotto secondo il regolamento UE n. 2019/2016 Marchio Nome / identificativo del modello Categoria del modello Frigorifero-Congelatore Classe di efficienza energetica

Consumo energetico annuo (kWh/anno) (1)

Volume totale (litri)

Volume congelatore (litri)

Volume sezione chiller (litri)

Macchina automatica per il ghiaccio (litri)

Prestazioni (stelle)

Temperatura degli altri comparti > 14 °C Non applicabile Sistema senza formazione di brina

Capacità di congelamento (kg/24 h)

Classe climatica (2) SN/N/ST/T Classe di emissione di rumore ed emissioni acustiche aeree (db(A) re re1pW) B(35) Tempo di aumento della temperatura (h)

Capacità di produzione del ghiaccio

Nome del modello Classe di efficienza energetica

• Sì (1) In base ai risultati del test di conformità agli standard per 24 ore. Il consumo effettivo dipende dall'uso e dalla posizione dell'elettrodomestico. (2) Classe climatica SN: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +10 °C e +32 °C Classe climatica N: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +32 °C Classe climatica ST: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +38 °C Classe climatica T: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +43 °C Dati tecnici supplementari Tensione / Frequenza 220-240V~/ 50Hz Corrente di ingresso (A)

Fusibile principale (A)

Assistenza clienti Si consiglia di rivolgersi all'Assistenza Clienti Haier e di utilizzare ricambi originali. In caso di problemi con l'elettrodomestico, consultare prima la sezione SOLUZIONE DEI PROBLEMI. Se non si riesce a trovare una soluzione, contattare ► il rivenditore locale o ► lo European Call Service-Center (vedere i numeri di telefono elencati di seguito) o ► l'area Service & Support su www.haier.com dove è possibile chiedere assistenza ► e trovare risposte a domande frequenti. Per contattare l'assistenza, procurarsi i dati seguenti. Le informazioni si trovano sulla targhetta.

Controllare anche la scheda di garanzia fornita con il prodotto. European Call Service-Center Paese* Numero di telefono Costi Haier Italy (IT)

• 14 cent/min su linea fissa

• 14,53 cent/min su linea fissa

*Per altri paesi. fare riferimento al sito www.haier.com Haier Europe Trading S.r.l Filiale Regno Unito Westgate House, Westgate, Ealing London, W5 1YY *Durata della garanzia dell'elettrodomestico: Garanzia minima: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria; per la Tunisia non è obbligatoria alcuna garanzia legale. *Periodo di disponibilità dei pezzi di ricambio per la riparazione dell'elettrodomestico: termostati, sensori di temperatura, circuiti stampati e lampade rimangono disponibili per almeno sette anni dopo l'immissione sul mercato dell'ultima unità del modello. Maniglie e cerniere degli sportelli, vassoi e cestelli rimangono disponibili per almeno di sette anni e le guarnizioni degli sportelli per almeno 10 anni dopo l'immissione sul mercato dell'ultima unità del modello. *Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europe.eu/ o effettuare una scansione del codice QR apposto sull'etichetta fornita con l'elettrodomestico.Turinys
