MANUALE UTENTE EL301R Aim TTi

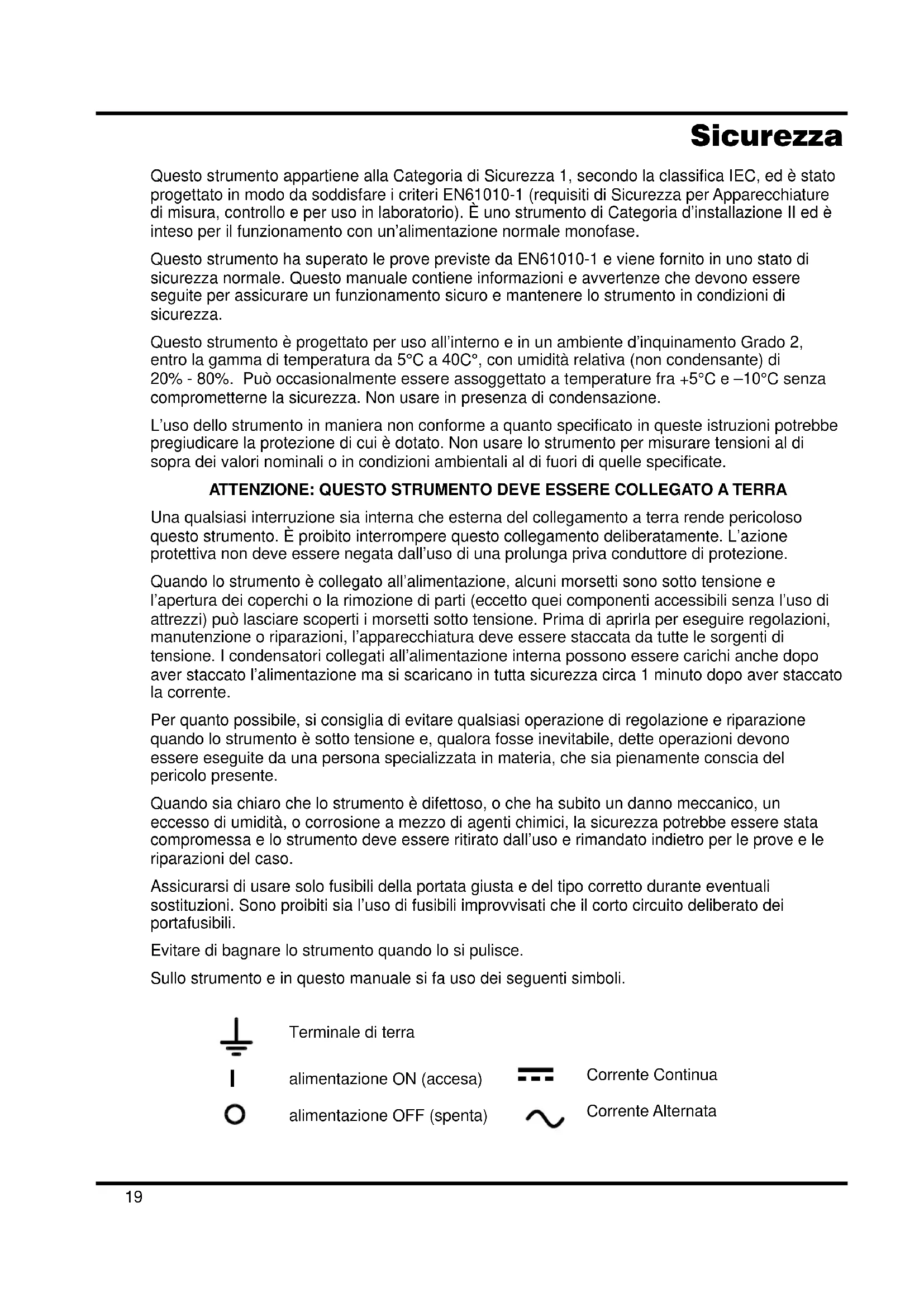

alimentazione ON (accesa)

alimentazione OFF (spenta)

Corrente Alternata20 Installazione Tensione d’esercizio Controllare che la tensione d’esercizio dello strumento segnata sul pannello posteriore sia uguale a quella della rete elettrica locale. Se dovesse rendersi necessario cambiare la tensione d'esercizio, osservare il seguente procedimento:

Controllare che lo strumento sia scollegato dall'alimentazione a c.a.

Togliere le viti che fissano il coperchio superiore e la maniglia e sollevare il coperchio superiore.

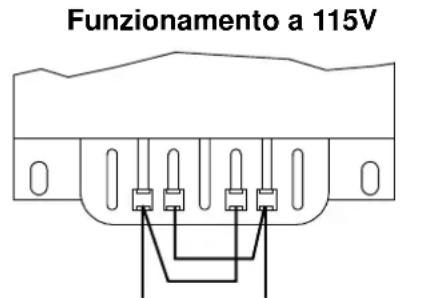

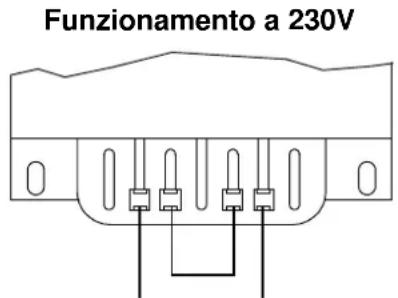

Modificare le connessioni del trasformatore riferendosi al diagramma seguente: Funzionamento a 230V Funzionamento a 115V

Riassemblare invertendo la procedura di smontaggio.

5. Per soddisfare le norme di antinfortunistica, la tensione segnata sul pannello posteriore deve essere

opportunamente modificata per mostrare chiaramente la nuova impostazione di tensione. Fusibile Il fusibile c.a. è situato nel portafusibili nella parte inferiore del connettore d'ingresso IEC. Per sostituire il fusibile, rimuovere il cavo di linea ed aprire il portafusibili con uno strumento adatto. Il tipo di fusibile corretto è: 20 x 5mm 250V HBC con dispositivo di regolazione del tempo e con le seguenti portate nominali: Modello 230V 115V 30V/1A 800mA (T) 1.6A (T) 30V/2A; 18V/3.3A; 56V/1.1A 1.25A (T) 2.5A (T) 30V/3A; 15V/5A 1.6A (T) 3.15A (T) Doppio e triplo 2.5A (T) 4A (T) Accertarsi che per la sostituzione vengano utilizzati esclusivamente fusibili con la corrente nominale richiesta e del tipo specificato. Sono vietati l'uso di fusibili di ripiego e la cortocircuitazione dei portafusibili. Cavo d’alimentazione Quando viene fornito un cavo a tre fili con le estremità nude, collegare come segue: MARRONE LINEA BLU NEUTRO VERDE/GIALLO TERRA Simbolo di sicurezza - TERRA. Se il colore dei fili del cavo non corrisponde ai contrassegni colorati dei contatti della spina, procedere come segue: Il filo verde e giallo deve essere collegato al morsetto della spina contrassegnato con la lettera E oppure con il simbolo di sicurezza che rappresenta la terra, o di colore verde o verde/giallo. Il filo blu deve essere collegato al morsetto contrassegnato con la lettera N o di colore nero. Il filo marrone deve essere collegato al morsetto contrassegnato con la lettera L o di colore rosso. ATTENZIONE! QUESTO STRUMENTO DEVE ESSERE COLLEGATO A TERRA Una qualsiasi interruzione sia interna che esterna del collegamento a terra rende pericoloso questo strumento. È proibito interrompere questo collegamento deliberatamente.21 Collegamenti Allacciamento del carico I collegamenti vanno eseguiti tutti dal pannello frontale. Il carico va collegato ai morsetti positivo (rosso) e negativo (nero) contrassegnati OUTPUT (uscita). Ambedue sono completamente flottanti e uno qualsiasi dei due può essere collegato a terra. L’allacciamento al carico di sensori a distanza, se richiesto, va collegato ai morsetti positivo (+) e negativo (−). Spostare l’interruttore LOCAL/REMOTE (locale/remoto) alla posizione REMOTE quando il rilevamento remoto è richiesto. Riportare l’interruttore a LOCAL quando il rilevamento remoto non è usato. Il morsetto segnato è collegato allo chassis e al terminale di sicurezza di terra. Funzionamento - Uscite principali Accensione L'interruttore di accensione (POWER) si trova in basso a sinistra sul pannello frontale. Quando è collocato su ( l ) il manometro a destra indica brevemente la revisione del firmware prima che il display visualizzi i Volt e le Ampere di uscita. Impostazione dell’uscita Con il commutatore POWER (alimentazione) impostato su ( I ) e l’uscita in posizione OFF, le uscite in tensione e corrente possono essere impostate in maniera accurata utilizzando i le manopole VOLTAGE (tensione) e CURRENT (corrente); il misuratore di sinistra mostra la tensione impostata mentre quello di destra indica la corrente massima impostata. Quando le uscite sono abilitate (ON) gli indicatori sono accesi; il misuratore di sinistra mostra ora la tensione effettiva, mentre il misuratore di destra riporta la corrente di carico effettiva. Tensione costante La tensione di uscita viene regolata usando i comandi di VOLTAGE (tensione) approssimata e precisa; il comando CURRENT permette di definire la corrente massima che si può fornire. Corrente costante Se la resistenza al carico è sufficientemente bassa da far sì che, con la tensione di uscita impostata, scorra una corrente superiore al limite impostato, l’alimentazione assumerà automaticamente un funzionamento a corrente costante. L’uscita di corrente viene regolata con il comando CURRENT, mentre i comandi VOLTAGE impostano la tensione massima che è possibile generare. L’indicatore CC si accende per mostrare il funzionamento a corrente costante. Uscita di corrente istantanea Il comando di limitazione di corrente può essere impostato per limitare la corrente di uscita continua a livelli fino a 10mA. Tuttavia, in comune con tutti gli alimentatori da banco di precisione, sull’uscita è collegato un condensatore che consente di mantenere stabilità ed una buona risposta ai transienti. Le scariche di questo condensatore alla tensione di uscita e la cortocircuitazione dell’uscita produrranno un impulso di corrente, che è indipendente dall’impostazione della limitazione di corrente. Efficienza Per migliorare l'efficienza a livelli di uscita bassi, la tensione generale per i regolatori di uscita viene commutata automaticamente in una tensione inferiore; l'isteresi al punto di soglia impedisce commutazioni superflue quando la tensione di uscita è impostata su tale livello. A parte un ‘click’ udibile, l'utente non si accorgerà che il relè è stato commutato; non vi sarà alcun disturbo sull'uscita. I modelli di taglia maggiore a 15V/5A e 30V/3A utilizzano un sistema di pre- regolazione elettronico, invece del sistema a relè, per ridurre al minimo la tensione autoalimentazione necessaria.22 Protezione L’uscita è dotata di protezione da cortocircuito intrinseca ed è protetta dalle tensioni inverse a mezzo di un diodo; la corrente inversa continua non deve superare 3 Amp, sebbene i transienti possano essere molto più alti. In comune con tutti gli alimentatori a estremità singola regolati di serie, l'unità non è in grado di abbassare la corrente fornita da una fonte esterna. Se da una fonte esterna si applica una tensione maggiore della tensione di uscita impostata, il regolatore interno si spegne, il flusso di corrente si arresta e il voltmetro rileva la tensione applicata. Non ne conseguirà alcun danno sempre che la tensione applicata non superi di oltre 20 volt la tensione di uscita massima dell'alimentatore. È vietata l'applicazione di una tensione superiore a questa. Rilevamento a distanza L’impedenza d’uscita del dispositivo d’alimentazione è molto bassa ma viene, inevitabilmente, aumentata dalla resistenza dei cavi di collegamento. Con una corrente alta, si può avere una differenza significativa fra la tensione indicata alla sorgente e la tensione attuale applicata al carico. (due cavi con resistenza di 20mΩ causano una caduta ohmica di 0,2V con una corrente di 5A). Si può alleviare il problema usando cavi di collegamento corti e di sezione grossa ma, quando necessario, lo si può eliminare completamente usando la facilità di rilevamento a distanza. In questo caso i cavi di rilevamento devono essere collegati al carico e non alla sorgente: inserire i fili nei terminali SENSE caricati a molla e collegare direttamente al carico. Spostare l’interruttore LOCAL/REMOTE alla posizione REMOTE. Per evitare instabilità e problemi di risposta transitoria, si deve avere cura di ottenere un buon accoppiamento fra i morsetti d’uscita e i cavi di rilevamento o attorcigliando i cavi assieme o usando un cavo coassiale schermato (il filo di rilevamento dovrebbe essere quello interno). Un condensatore elettrolitico direttamente in parallelo con le connessioni del carico potrebbe anche essere utile. La caduta ohmica in ciascuno dei cavi di collegamento non deve superare 0,5V. Riportare l’interruttore LOCAL/REMOTE alla posizione LOCAL quando il rilevamento remoto non è usato. Funzionamento – Uscita Ausiliaria Tensione di uscita La tensione di uscita può essere regolata tra 1.5V e 5.0V usando il potenziometro a fianco dei terminali posti al centro de pannello frontale.Impostando in OFF l’uscite di destra, premendo il pulsante “SHOW AUX PRESET” verrà visualizzata la tensione e la corrente dell’uscita ausiliaria sugli indicatori posti a destra. Limite di corrente L’uscita entra nel limite di corrente sopra 2A; l’indicatore UNREG (non regolata) si accende in questa condizione. Protezione L’uscita è dotata di protezione da cortocircuito intrinseca ed è protetta dalle tensioni inverse a mezzo di un diodo; la corrente inversa continua non deve superare 3 Amp, sebbene i transienti possano essere molto più alti. L'uscita è protetta da tensioni dirette esterne fino a 16 volt.23 Funzionamento - Generale Allacciamento del carico Il carico deve essere collegato ai morsetti d’uscita positivo (rosso) e negativo (nero). Ambedue sono completamente flottanti e uno qualsiasi dei due può essere collegato a terra. Collegamento in serie/parallelo con altre uscite Le uscite del dispositivo di alimentazione sono completamente flottanti e possono essere usate in serie con l’uscita di altri dispositivi si alimentazione per generare tensioni più alte, fino a 300V c.c.
