BEDIENUNGSANLEITUNG EL301R Aim TTi

La tension maximale admissible entre une borne et la terre ( ) est de 300 V c.c.; la tension maximale admissible entre la borne d'une sortie et la borne d'une autre sortie de la même alimentation est également de 300 V c.c. AVERTISSEMENT! Des tensions de ce genre sont extrêmement dangereuses et il faut prendre toutes les précautions d’usage pour protéger les bornes de sortie en conséquence. Ne jamais toucher les bornes de sortie lorsque le bloc est allumé pour ces applications. Toutes les connexions des bornes doivent être effectuées lorsque tous les blocs sont éteints. Il faut noter que le bloc peut uniquement recevoir du courant, mais non le consommer, de sorte qu’il n’est pas possible de mettre en opposition de phase les blocs reliés en série. Il est possible de relier le bloc en parallèle avec d’autres, afin de produire des courants de haute intensité. Lorsque plusieurs blocs sont reliés en parallèle, la tension de sortie doit être égale à celle du bloc de réglage de tension de sortie le plus élevé, jusqu’à ce que le courant consommé dépasse le réglage de limite de courant, auquel cas la sortie descend à celle du réglage le plus haut suivant, etc. En mode de courant constant, les blocs peuvent être reliés en parallèle, afin de donner un courant égal à la somme des réglages de limite de courant. Ventilation L’alimentation peut générer une quantité importante de chaleur à puissance maximale. L’alimentation a besoin d’un refroidissement par convection uniquement et il est donc important que la ventilation ne soit jamais réduite, afin d’assurer une bonne performance et sécurité. Maintenance Le Constructeur ou ses agents à l'étranger répareront tout bloc qui tombe en panne. Si le propriétaire de l'appareil décide d'effectuer lui-même la maintenance, ceci doit uniquement être effectué par un personnel spécialisé qui doit se référer au manuel d’entretien que l'on peut se procurer directement auprès du Constructeur ou de ses agents à l'étranger. Nettoyage S'il faut nettoyer le bloc d'alimentation, utiliser un chiffon légèrement imbibé d'eau ou d'un détergent doux. Nettoyer le cadran d'affichage au moyen d'un chiffon sec et doux. AVERTISSEMENT! EMPECHER TOUTE INTRODUCTION D'EAU DANS LE BOITIER AFIN D'EVITER TOUT CHOC ELECTRIQUE ET DEGATS AU BLOC D'ALIMENTATION. NE JAMAIS UTILISER DE DISSOLVANTS POUR NETTOYER LE BLOC, AFIN D'EVITER D'ENDOMMAGER LE BOITIER OU LE CADRAN D’AFFICHAGE.14 Sicherheit Dieses Gerät wurde nach der Sicherheitsklasse (Schutzart) I der IEC-Klassifikation und gemäß den europäischen Vorschriften EN61010-1 (Sicherheitsvorschriften für elektrische Mess-, Steuer-, Regel- und Laboranlagen) entwickelt. Es handelt sich um ein Gerät der Installationskategorie II, das für den Betrieb von einer normalen einphasigen Versorgung vorgesehen ist. Das Gerät wurde gemäß den Vorschriften EN61010-1 geprüft und wurde in sicherem Zustand geliefert. Die vorliegende Anleitung enthält vom Benutzer zu beachtende Informationen und Warnungen, die den sicheren Betrieb und den sicheren Zustand des Gerätes gewährleisten. Dieses Gerät ist für den Betrieb in Innenräumen der Umgebungsklasse 2 , für einen Temperaturbereich von +5° C bis +40° C und 20 - 80 % relative Feuchtigkeit (nicht kondensierend) vorgesehen. Gelegentlich kann es Temperaturen zwischen –10°C und +5°C ausgesetzt sein, ohne dass seine Sicherheit dadurch beeinträchtigt wird. Betreiben Sie das Gerät jedoch auf keinen Fall, solange Kondensation vorhanden ist. Ein Einsatz dieses Gerätes in einer Weise, die für diese Anlage nicht vorgesehen ist, kann die vorgesehene Sicherheit beeinträchtigen. Auf keinen Fall das Gerät außerhalb der angegebenen Nennversorgungsspannungen oder Umgebungsbedingungen betreiben. WARNUNG! - DIESES GERÄT MUSS GEERDET WERDEN! Jede Unterbrechung des Netzschutzleiters innerhalb oder außerhalb des Gerätes macht das Gerät gefährlich. Eine absichtliche Unterbrechung ist verboten. Die Schutzwirkung darf durch Verwendung eines Verlängerungskabels ohne Schutzleiter nicht aufgehoben werden. Ist das Gerät an die elektrische Versorgung angeschlossen, so können die Klemmen unter Spannung stehen, was bedeutet, daß beim Entfernen von Verkleidungs- oder sonstigen Teilen (mit Ausnahme der Teile, zu denen Zugang mit der Hand möglich ist) höchstwahrscheinlich spannungsführende Teile bloßgelegt weden. Vor jeglichem Öffnen des Geräts zu Nachstell-, Auswechsel-, Wartungs- oder Reparaturzwecken, dieses stets von sämtlichen Spannungsquellen abklemmen. Kondensatoren in der Stromversorgung können auch noch nach Abschalten sämtlicher Stromversorgung Spannung führen, sie entladen sich jedoch innerhalb von etwa einer Minute nach Spannungsabschaltung. Jegliche Nachstellung, Wartung und Reparatur am geöffneten, unter Spannung stehenden Gerät, ist nach Möglichkeit zu vermeiden. Falls unvermeidlich, sollten solche Arbeiten nur von qualifiziertem Personal ausgeführt werden, das sich der Gefahren bewusst ist. Ist das Gerät eindeutig fehlerbehaftet, bzw. wurde es mechanisch beschädigt, übermäßiger Feuchtigkeit oder chemischer Korrosion ausgesetzt, so können die Schutzeinrichtungen beeinträchtigt sein, weshalb das Gerät aus dem Verkehr zurückgezogen und zur Überprüfung und Reparatur eingesandt werden sollte. Sicherstellen, daß nur Sicherungen der vorgeschriebenen Stromstärke und des vorgesehenen Typs als Ersatz verwendet werden. Provisorische “Sicherungen” und der Kurzschluss von Sicherungshaltern ist verboten. Beim Reinigen darauf achten, dass das Gerät nicht nass wird. Am Gerät werden folgende Symbole verwendet:

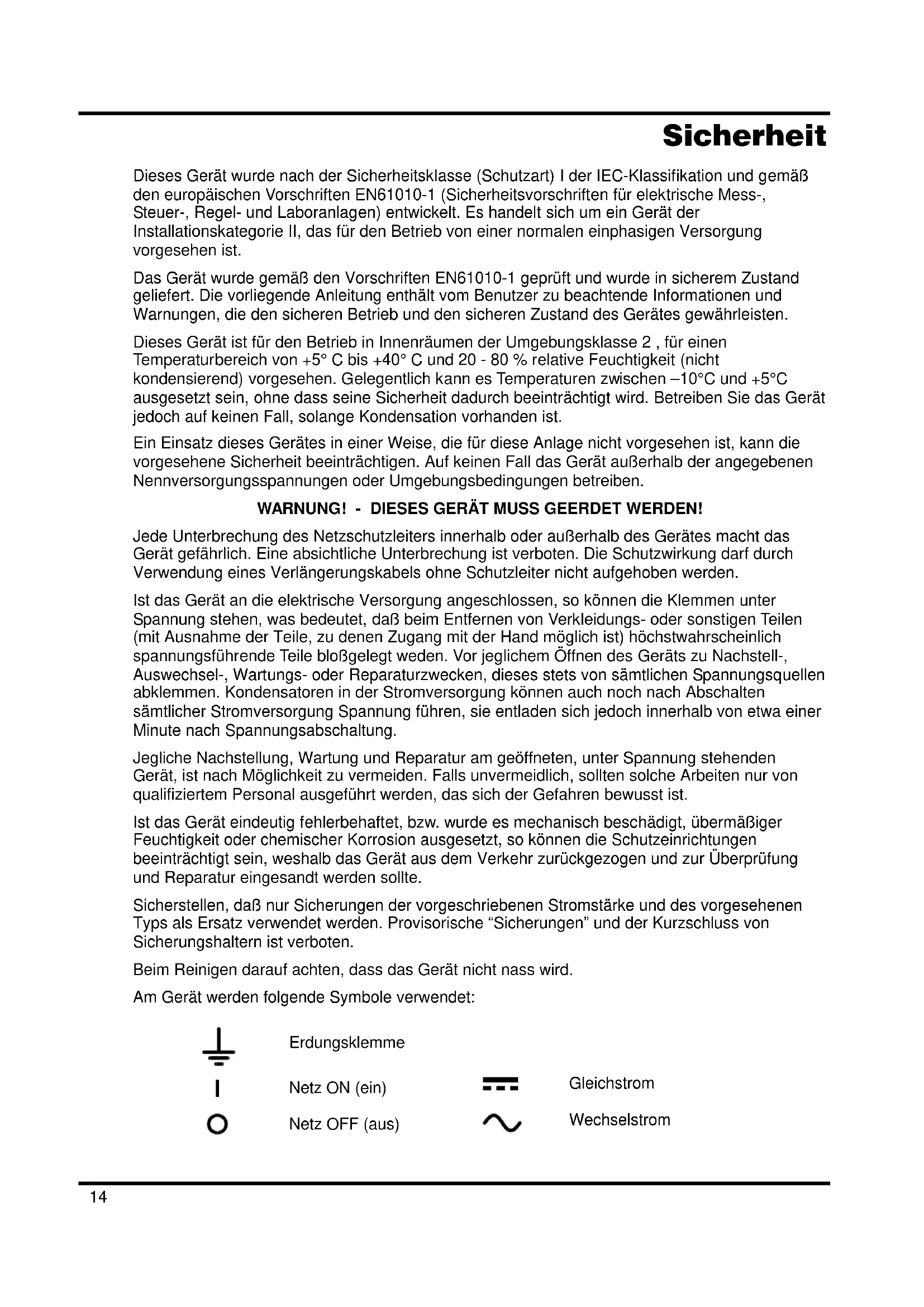

Wechselstrom15 Installation Netzbetriebsspannung Sicherstellen, daß die auf der Geräterückwand angegebene Betriebsspannung mit der Versorgungsspannung am Ort übereinstimmt. Falls es erforderlich ist, die Betriebsspannung zu ändern, wie folgt vorgehen:

1. Sicherstellen, daß das Gerät vom Wechselstromnetz getrennt ist.

2. Schrauben entfernen, mit denen die obere Gehäusehälfte und der Handgriff befestigt sind

und obere Gehäusehälfte abheben.

3. Transformatoranschlüsse entsprechend dem nachstehenden Diagramm ändern.

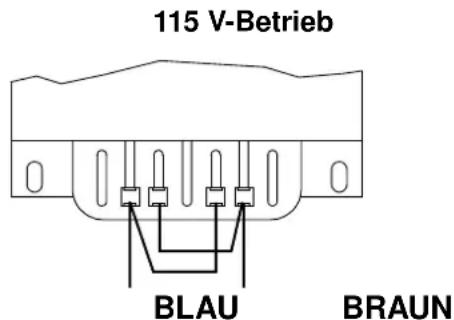

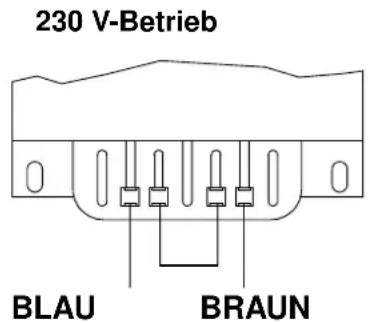

230 V-Betrieb 115 V-Betrieb

BLAU BRAUN BLAU BRAUN

4. Gerät in umgekehrter Reihenfolge wieder zusammenbauen.

5. Die Sicherheitsvorschriften werden nur dann erfüllt, wenn auch die Angabe der

Betriebsspannung auf der Geräterückwand geändert wird, so daß die neue Spannungseinstellung deutlich angezeigt ist. Sicherung Die Wechselstromsicherung befindet sich im schubladenförmigen Sicherungshalter im unteren Teil der des IEC Steckanschlusses. Zum Auswechseln der Sicherung, Netzkabel entfernen und Sicherungshalter mit geeignetem Werkzeug öffnen. Vorgeschriebene Sicherungsart: 20 x 5 mm 250 V träge Hochleistungssicherung für folgende Stromstärken: Modell 230V 115V 30V/1A 800mA (T) 1.6A (T) 30V/2A; 18V/3.3A; 56V/1.1A 1.25A (T) 2.5A (T) 30V/3A; 15V/5A 1.6A (T) 3.15A (T) doppelt + dreifach 2.5A (T) 4A (T) Stellen Sie sicher, daß beim Auswechseln der Sicherungen nur Sicherungen der erforderlichen Stromstärke und der angegebenen Art verwendet werden. Die Verwendung von Behelfssicherungen und das Kurzschließen von Sicherungshaltern ist unzulässig. Netzkabel Steht nur ein Netzkabel ohne Stecker zur Verfügung, so ist es wie folgt anzuschließen:

GRÜN/GELB - SCHUTZLEITER Schutzleitersymbol Da die Farben der Netzkabeladern nicht unbedingt mit den Farbmarkierungen der Klemmen Ihres Steckers übereinstimmen, ist wie folgt vorzugehen: Die grün/gelbfarbene Ader ist an die mit E oder mit dem oben abgebildeten Schutzleitersymbol markierte oder grün bzw. Grün-gelbfarbene Steckerklemme anzuschließen. Die blaue Ader ist an die mit N markierte oder schwarzfarbene Klemme anzuschließen. Die braune Ader ist an die mit L markierte oder rotfarbene Klemme anzuschließen. WARNUNG! DIESES GERÄT MUSS GEERDET WERDEN! Jede Unterbrechung des Netzschutzleiters innerhalb oder außerhalb des Geräts macht das Gerät gefährlich. Eine absichtliche Unterbrechung ist unzulässig.16 Anschlüsse Verbraucheranschluß Sämtliche Anschlüsse erfolgen von der Fronttafel aus. Der Verbraucher sollte an die mit OUTPUT (Ausgang) markierte positive (rot) und negative (schwarz) markierte Klemme angeschlossen werden. Bei beiden Anschlüssen handelt es sich um vollkommen potentialfreie, die jeweils geerdet werden können. Istwert-Fernerfassungs-Anschlüsse zum Verbraucher erfolgen, falls erforderlich, über die positive (+) und negative (−) Fernerfassungsklemme (SENSE). Den Fernbedienungsschalter (LOCAL/REMOTE) auf Fernbedienung (REMOTE) stellen, wenn eine Istwert-Fernerfassung gewünscht wird. Wenn die Istwert-Fernerfassung nicht benutzt wird, auf Ortsbedienung (LOCAL) zurückstellen. Die mit dem Symbol gekennzeichnete Klemme ist mit dem Chassis und der Schutzerde verbunden. Betrieb - Hauptausgänge Einschalten Der Netzschalter befindet sich unten links auf der Gerätevorderseite. Nach dem Betätigen des Netzschalters ( l ) wird auf der rechten Anzeige kurz die Firmware-Version angezeigt, gefolgt von der Spannungs- und Stromanzeige. Einstellung des Ausgangs Bei eingeschaltetem POWER (Netzschalter I) und ausgeschaltetem Ausgang läßt sich die Ausgangsspannung und Strombegrenzung mit Hilfe der Knöpfe VOLTAGE (Spannung) und CURRENT (Strom) genau voreinstellen. Die linke Anzeige zeigt die eingestellte Spannung und die rechte den eingestellten Maximalstrom an. Ist der Ausgangsschalter aktiviert, leuchtet die ON (Ein)-Leuchte auf. Jetzt wird auf der linken Anzeige die Istspannung und an der rechten Anzeige der Ist-Laststrom angezeigt. Konstantspannung Die Ausgangsspannung wird mittels der Grob- (coarse) und Feindrehknöpfe (fine) von VOLTAGE reguliert. Mit dem Knopf CURRENT (Strom) wird der Maximalstrom eingestellt, der zur Verfügung gestellt werden soll. Konstantstrom Ist der Belastungswiderstand ausreichend niedrig, daß bei der eingestellten Ausgangsspannung ein Strom fließen würde, der größer wäre als die eingestellte Strombegrenzung, so schaltet die Stromversorgung automatisch auf konstanten Strombetrieb. Der Stromausgang wird mit dem Knopf CURRENT eingestellt und die maximal generierbare Spannung mit dem Knopf VOLTAGE. Die CC-Leuchte leuchtet bei eingeschaltetem Konstantstrommodus auf. Augenblickstromausgang Mit der Strombegrenzung kann der kontinuierliche Ausgangsstrom bis auf 10 mA begrenzt werden. Wie bei allen Präzisions-Stromversorgungs-Tischgeräten ist der Ausgang zur Aufrechterhaltung der Stabilität und zwecks gutem Einschwingverhalten mit einem Kondensator versehen. Der Kondensator wird bis zur Höhe der Ausgangsspannung aufgeladen. Ein Kurzschließen des Ausgangs bewirkt beim Entladen des Kondensators einen Stromimpuls, der von der Strombegrenzungseinstellung unabhängig erfolgt. Leistung Zur Verbesserung der Leistung bei niedrigen Ausgangsspannungen, wird an den Ausgangsreglern anliegende Versorgungsspannung durch ein Reilais automatisch auf eine niedrigere Spannung geschaltet; Hysterese am Schwellwert verhindert unnötiges Umschalten, wenn die Ausgangsspannung auf etwa diese Höhe eingestellt ist. Abgesehen von einem hörbaren Klickgeräusch wird der Anwender vom Schalten des Relais nichts bemerken, da der17 Ausgang davon nicht beeinträchtigt wird. Die Modelle mit höherer Leistung, 15V/5A und 30V/3A, verwenden zur Beibehaltung einer niedrigen Überspannung eine elektronische Vorregelung anstelle einer Relaissteuerung. Schutzvorrichtungen Der Ausgang ist mit einem eigenen Kurzschlußschutz versehen und mittels Diode vor Umkehrspannungen geschützt. Kontinuierlicher Umkehrstrom darf 3 Amp nicht überschreiten. Transiente Ströme können jedoch wesentlich höher liegen. Wie bei allen Eintakt-Konstantstromversorgungen mit Serienregelung ist das Gerät nicht in der Lage Strom aus einer externenQuelle zu ziehen. Wird die Spannung einer externen Stromquelle angelegt, die größer ist als die eingestellte Ausgangsspannung, so schaltet der interne Regler ab, so daß kein Strom mehr fließt. Das Voltmeter zeigt dann die angelegte Spannung an. Solange die angelegte Spannung die maximale Ausgangsspannung des Geräts nicht um mehr als 20 Volt überschreitet, entsteht kein Schaden. Anlegen einer höheren Spannung ist unzulässig. Istwert-Fernerfassung Die Ausgangsimpedanz ist bei dieser Einheit sehr niedrig, wird aber zwangsläufig durch den Widerstand der Verbindungsleitungen erhöht. Bei hohen Stromstärken können sich hieraus erhebliche Unterschiede zwischen der angezeigten Quellenspannung und der tatsächlichen Lastspannung ergeben (bei zwei 20-mΩ-Anschlussleitungen ergibt sich beispielsweise ein Spannungsabfall von 0,2V bei 5A). Dieses Problem kann durch die Verwendung einer kurzen Verbindungsleitung mit großer Drahtstärke minimiert und, falls erforderlich, durch die Verwendung der Einrichtung zur Istwert-Fernerfassung sogar ganz ausgeschaltet werden. Zu diesem Zweck müssen die SENSE-Klemmen mit dem Ausgang des Verbrauchers statt mit dem Ausgang der Quelle verbunden werden. Die Leitungen werden in die federbelasteten SENSE-Klemmen eingeführt und direkt an den Verbraucher angeschlossen. Der Fernbedienungsschalter (LOCAL/REMOTE) wird auf Fernbedienung (REMOTE) gestellt. Um Probleme bezüglich der Stabilität und des Einschwingverhaltens zu vermeiden, ist sorgfältig darauf zu achten, dass eine gute Kopplung zwischen dem jeweiligen Ausgang und der Abtastleitung gegeben ist. Dies lässt sich auf zweierlei Arten erreichen: entweder indem die Leitungen miteinander verdrillt werden oder indem ein koaxial geschirmtes Kabel (Abtastung über den Innerleiter) verwendet wird. Auch ein Elektrolytkondensator direkt am Lastanschlusspunkt kann hier von Nutzen sein. Der Spannungsabfall darf bei keiner Ausgangsleitung mehr als 0.5 Volt betragen. Wenn die Istwert-Fernerfassung nicht benutzt wird, ist der Fernbedienungsschalter (LOCAL/REMOTE) auf Ortsbedienung (LOCAL) zurückzustellen. Betrieb – Hilfsausgang Ausgangsspannung Die Ausgangspannung kann mittels Drehkopf, neben den zentralen Anschlussklemmen, in einem Bereich von 1,5 V bis 5,0 V eingestellt werden. Ist der rechte Hauptausgang ausgeschaltet, kann durch drücken der SHOW AUX PRESET Taste die eingestellte Spannung und Strombegrenzung für den Hilfsausgang in den beiden rechten Anzeigen zu Ansicht gebracht werden. Strombegrenzung Über 2 A erfolgt Strombegrenzung des Ausgangs. Unter diesen Bedingungen leuchtet die Leuchte UNREG (ungeregelt) auf. Schutzvorrichtungen Der Ausgang ist mit einem eigenen Kurzschlußschutz versehen und mittels Diode vor Umkehrspannungen geschützt. Kontinuierlicher Umkehrstrom darf 3 Amp nicht überschreiten. Transiente Ströme können jedoch wesentlich höher liegen. Der Ausgang ist vor externen Durchlaßspannungen von bis zu 16 Volt geschützt.18 Betrieb - Allgemein Verbraucheranschluß Der Verbraucher ist an die positive (rote) und negative (schwarze) Ausgangsklemme anzuschließen. Bei beiden Anschlüssen handelt es sich um vollkommen potentialfreie, die jeweils geerdet werden können. Reihen- und Parallelschaltung mit anderen Ausgängen Da der Ausgang des Netzteils vollständig potentialfrei ist, kann er mit anderen Netzgeräten zur Erzeugung hoher Gleichspannungen bis maximal 300V in Reihe geschaltet werden.
