Tipo di prodotto	Batteria ricaricabile Li-Ion
Marca	Metabo
Modello	NP 18 LTX BL 5
Tensione nominale	18 V
Tecnologia	Li-Ion
Capacità	5 Ah
Compatibilità	Caricabatterie Metabo e CAS (Cordless Alliance System)
Indicatore di carica	Spia LED a 4 livelli
Protezione	Contro surriscaldamento, scarica profonda e cortocircuito
Temperatura di carica consigliata	0°C a 50°C
Peso	Circa 0,6 kg
Dimensioni (L x l x h)	120 x 80 x 60 mm
Materiale del contenitore	Plastica rinforzata
Manutenzione	Pulire con un panno asciutto; evitare umidità e temperature estreme
Conservazione	Al riparo dall'umidità, tra 10°C e 30°C
Riparabilità	Non aprire; contattare il servizio clienti Metabo per qualsiasi riparazione
Garanzia	2 anni (secondo la legislazione locale)
Norme	CE, conforme alle direttive europee

Domande frequenti - NP 18 LTX BL 5 METABO

Come ricaricare la batteria Metabo NP 18 LTX BL 5?

Inserire la batteria in un caricabatterie compatibile Metabo o CAS fino al finecorsa. La spia di controllo lampeggia durante la carica e si accende fissa al termine della carica. Utilizzare solo caricabatterie originali.

Qual è la durata di carica della batteria?

La durata dipende dal caricabatterie e dallo stato della batteria. Con un caricabatterie rapido, una batteria scarica si ricarica in circa 30-60 minuti per 5 Ah.

Posso utilizzare la batteria con altre marche di utensili?

Sì, la batteria è compatibile con tutti gli utensili e caricabatterie del sistema CAS (Cordless Alliance System), che raggruppa diverse marche.

Cosa significa la spia rossa lampeggiante sul caricabatterie?

Un lampeggio rapido indica una batteria difettosa o non inserita correttamente. Rimuoverla e controllare il contatto. Se il problema persiste, la batteria deve essere sostituita.

La batteria si surriscalda durante la carica?

Un leggero aumento di temperatura è normale. Se diventa molto calda, il caricabatterie può ridurre la potenza o interrompere la carica. Lasciarla raffreddare prima di riprovare.

Come conservare la batteria a lungo termine?

Conservarla con carica parziale (circa 50%) in un luogo asciutto a temperatura moderata (10-30 °C). Non lasciarla completamente scarica.

La batteria ha effetto memoria?

No, le batterie Li-Ion non hanno effetto memoria. Puoi ricaricarle in qualsiasi momento senza scaricarle completamente.

Come pulire la batteria?

Spolverare i contatti con un panno asciutto. Non utilizzare prodotti chimici o acqua. Assicurarsi che le fessure di ventilazione siano pulite.

Posso riparare la batteria da solo?

No, la batteria non deve essere aperta. Ogni riparazione deve essere effettuata da un tecnico autorizzato Metabo. Per batterie difettose, riciclarle presso i punti di raccolta.

Dove posso trovare i pezzi di ricambio per questa batteria?

I pezzi di ricambio generalmente non sono disponibili separatamente. Contattare il servizio post-vendita Metabo tramite www.metabo.com per una eventuale riparazione o sostituzione.

MANUALE UTENTE NP 18 LTX BL 5 METABO

it Istruzioni originali 16

es Manual original 19

pt Manual original 22

sv Bruksanvisning i original 25

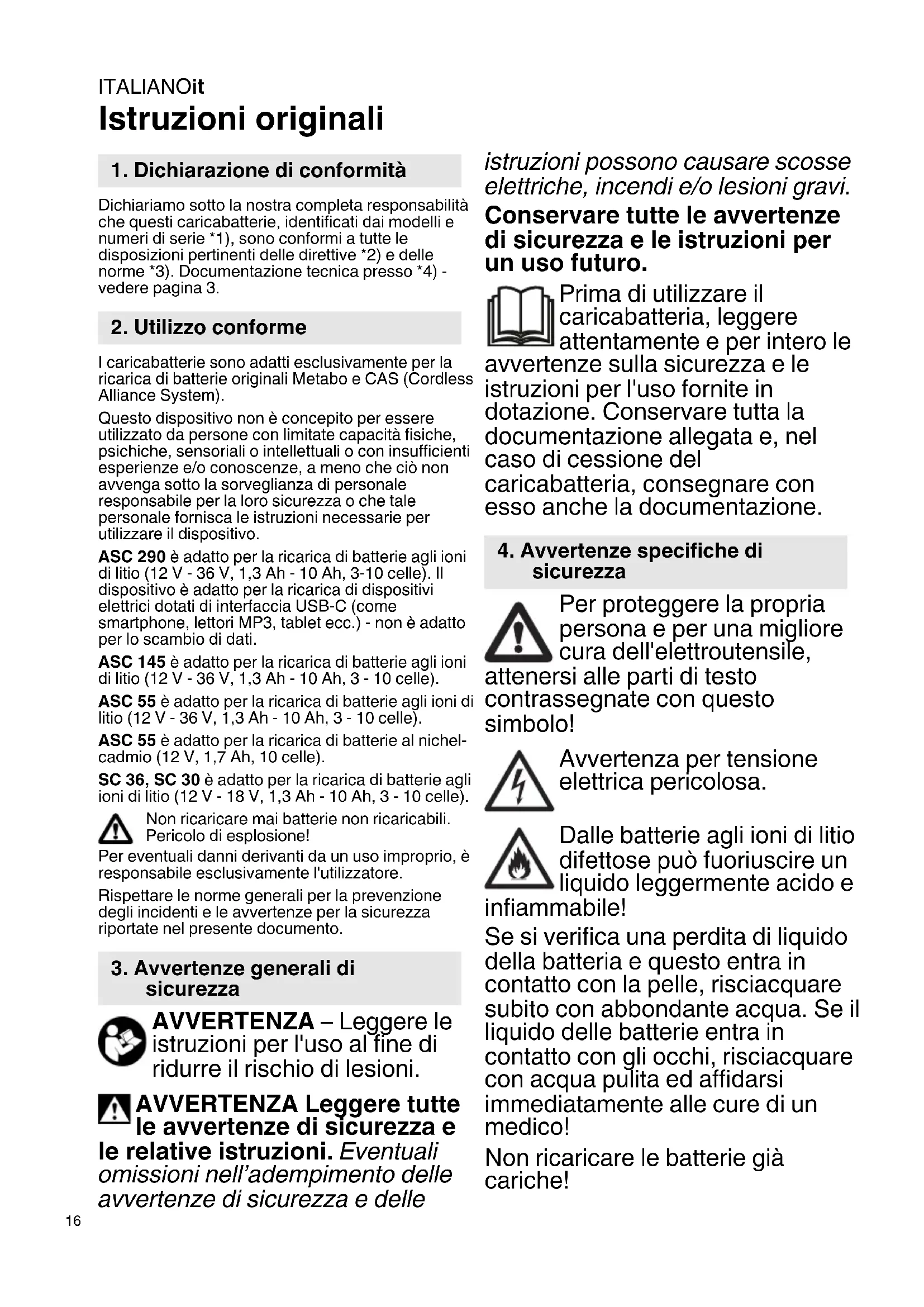

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che questi caricabatterie, identificati dai modelli e numeroi di seri ^1 ), sono conformi a tutte le disposizioni pertinenti delle direttive ^2 ) e delle norme ^3 . Documentazione tecnica presso ^4 ) - vedere pagina 3.

2. Utilizzo conforme

I caricabatterie sono adatti esclusivamente per la ricarica di batterie originali Metabo e CAS (Cordless Alliance System).

Questo dispositivo non è concepito per essere utilizzato da persone con limitate disponità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale responsable per la loro sicurezza o che tale personale fornisca le istruzioni necessarie per utilizzare il dispositivo.

ASC 290 é adatto per la ricarica di batterieagliioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celle). Il dispositivo é adatto per la ricarica di dispositivi elettrici dotati di interfaccia USB-C (come smartphone,lettori MP3,tablet ecc.)-non é adatto per lo scambio di dati.

ASC 145 è adatto per la ricarica di batterieagli ioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

ASC 55 è adatto per la ricarica di batterieagli ioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

ASC 55 è adatto per la ricarica di batterie al nichel-cadmio (12 V, 1,7 Ah, 10 celle).

SC 36, SC 30 è adatto per la ricarica di batterieagliioni di litio (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

Non ricaricare mai batterie non ricaricabili. Pericolo di esplosione!

Per eventuali danni derivanti da un uso impropero, è responsable escludivamente l'utilizzatore.

Rispettare le norme generali per la prevenzione degli incidenti e le avventenze per la sicurezza riportate nel presente documento.

3. Avvertenze generali di sicurezza

AVVERTENZA - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.

AVVERTENZA Leggere tutte le avventenze di sicurezza e

le relative istruzioni. Eventuali omissioni nell'adempimento delle avventenze di sicurezza e delle

istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.

Prima di utilizzato il caricabatteria, leggere attendamente e per intero le

avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutte la documentazione allegata e, nel caso di cessione del caricabatteria, consegnare conessoanche la documentazione.

4. Avverenze specifiche di sicurezza

Per proteggere la propria persona e per una migliorare cura dell'eletttroutensile,

attenersi alle parti di testo contrassegnate con questo symbolo!

Avverenza per tensione elettrica pericolosa.

Dalle batterieagliioni di litio difettosepuo fuoriuscire un liquido leggermente acido e

infiammabile!

Se si verifica una perdita di liquido della batteria e quello entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico!

Non ricaricare le batterie più cariche!

Solo per uso in ambienti interni.

Proteggere il caricabatteria dall'umidità!

Non consentire mai ai bambini di utilizzare il disposativo.

I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.

Tenere lontano i bambini dal caricabatteria e dal luogo di lavoro!

Riporre il caricabatteria lontano alla portata dei bambini!

In presenza di fumo o fuoco nel caricabatteria, staccare immediatamente la spina di alimentazione!

Non inseire oggetti nelle feritoie di aerazione del caricabatteria - Pericolo di scossa elettrica o di cortocircuito!

Nonutilizzarebatteriedifettose!

Nelle aree caratterizzate da un'elevata presenza di polvere metallica, non ricaricare le batterie con i caricabatteria AIR COOLED.

ASC 290: utilizzato soltanto il cavodi alimentazione originale Metabo.

5. Sintesi

Vedere pagina 2. Le immagini hanno valore indicativo per tutti gli appearecchi.

1 Batteria (non in dotazione)
2 Innesto a slitta
3 Spia di funzionamento
4 Spia di avviso
5 Indicatore dello stato di carica
6 Copertura USB *
7 Attacco USB-C*
8 Indicatore LED (attacco USB-C alimentato con la tensione) *
* in base al modello

6. Messa in funzione

Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione corrispondano ai dati elettrici riportati sulla targhetto del modello.

Apparecchi come quello, che generano corrente continua, potrebbero esercitare influssi su un circuito di sicurezza per correnti di guasto. Utilizzare un appearecchio di tipo F o superiore, co corrente di aperture max. di 30mA
Prima della messa in funzione del caricabatteria assicurarsi che le feritoie di aerazione siano libere. Distanza minima rispetto ad altri oggetti: almeno 5 cm!

6.1 Autotest

Inserire la spina di alimentazione.

La spia di avviso (4) e la spia di funzionamento (3) si accendono in successione per ca. 1 secondo e la ventola incorpora funzione per ca. 5 secondi.

7. Utilizzo

7.1 Ricarica della batteria

Inserire l'intera batteria, fino in fondo sull'innesto a slitta (2).

La spia di funzionamento (3) lampeggia.

Nota: per visualizzare il livello di carica delle batterieagli ioni di litio, per prima casa estrarre la batteria dal caricabatteria, quindi premere il tasto sulla batteria.

7.2 Carica di mantenimento

Una volta terminata la ricarica, il caricabatteria passa automaticamente alla carica di mantenimento.

La batteria può rianere all'interno del caricabatteria e, in quello modo, è sempre pronta per l'uso.

La spia di funzionamento (3) si accende in modo permanente.

7.3 Solo ASC 290: ricarica del disposativo USB

! Collegare solo dispositiivi USB standard compatibili. L'uso di dispositiivi non compatibili cui possare malfunzionamenti, danni o lesioni.

Apriere il cappuccio (6) e collegare il dispositivo USB all'attacco USB-C (7) con un cavo adatto. Il dispositivo viene ricaricato.

L'attacco USB-C (7)iene alimentato con la tensione (indicatore LED (8) acceso) solo se non viene ricaricata la batteria.

Se la batteria e il dispositorio USB sono collegati contemporaneamente, il processo di carica USB si

ITALIANOit

avvia automaticamente al termine del processo di carica della batteria.

8. Anomalia

8.1 La spia di avviso (4) si accende in modo permanente

La batteria non viene ricaricata. Temperatura troppo alta/troppo Bassa. Se la temperatura della batteria è compresa tra 0^ e 50^ , il processo di ricarica inizia automaticamente.

ASC 290: la spia di avviso (4) è accesa fissa e l'indicatore dello stato di carica (5) lampeggia: il caricabatteria è caldo o la batteria è fredda o calda, la batteria viene ricaricata con una potenza di carica ridotta.

8.2 La spia di avviso (4) lampeggia

• La batteria è guasta. Togliere immeditatamente la batteria dal caricabatteria.
• La batteria non è stata applicata correttamente sull'innesto a slitta (2). Vedere il capitolo 7.1.
• ASC 290: la spia di avviso (4) lampeggia e l'indicatore dello stato di carica (5) è spento: la batteria non viene ricaricata, il caricabatteria è troppo caldo.

9. Riparazione

Le riparazioni al caricabatteria devono essere effettuate esclusivamente da elettrici st specializzati!

Per evitare eventuali pericoli, quando il cavò dell'alimentazione del presente apparecchio è danneggiato, farlo sostituire dal produttore, dal servizio clienti o da un'altra persona qualificata.

Nel caso di caricabatteria Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il site www.metabo.com.

10. Rispetto dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di macchine fuori servizio, imballaggi e accessori.

I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al site www.metabo.com, nella sezione Assistenza.

Solo per i Paesi UE: non smaltire gli eletttroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elet

trici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettrotensili usati devono essere smaltiti separamente e sottoposti ad unsystema di ricericlaggio eco-compatible.

11. Dati tecnici

Vedere pagina 3.

U = range di tensione delle batterie

C = capacità delle batterie

I_C = corrente di carica

t = tempo di ricarica

USB = tensione corrente di carica max. dell'attacco USB-C

1) Tempi di ricarica di batterie scelte come esempio. I tempi di carica reali possono variare dai valori indicati in funzione della capacité residua nonché della temperatura della batteria.

Temperatura ambiente consigliata per la ricarica: da 0^ a 40^ .

Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo technologico.

Apparecchiatura della classe di protezione II

Corrente alternata
