Produkttyp	Wiederaufladbarer Li-Ion-Akku
Marke	Metabo
Modell	NP 18 LTX BL 5
Nennspannung	18 V
Technologie	Li-Ion
Kapazität	5 Ah
Kompatibilität	Metabo- und CAS-Ladegeräte (Cordless Alliance System)
Ladeanzeige	4-stufige LED-Anzeige
Schutz	Gegen Überhitzung, Tiefentladung und Kurzschluss
Empfohlene Ladetemperatur	0°C bis 50°C
Gewicht	Ca. 0,6 kg
Abmessungen (L x B x H)	120 x 80 x 60 mm
Gehäusematerial	Verstärkter Kunststoff
Pflege	Mit einem trockenen Tuch reinigen; Feuchtigkeit und extreme Temperaturen vermeiden
Lagerung	Vor Feuchtigkeit geschützt, zwischen 10°C und 30°C
Reparierbarkeit	Nicht öffnen; für Reparaturen den Metabo-Kundendienst kontaktieren
Garantie	2 Jahre (gemäß lokaler Gesetzgebung)
Normen	CE, entspricht den europäischen Richtlinien

Häufig gestellte Fragen - NP 18 LTX BL 5 METABO

Wie lade ich den Metabo NP 18 LTX BL 5 Akku auf?

Setzen Sie den Akku in ein kompatibles Metabo- oder CAS-Ladegerät ein, bis er einrastet. Die Kontrollleuchte blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Ladevorgang abgeschlossen ist. Verwenden Sie nur Original-Ladegeräte.

Wie lange dauert das Aufladen des Akkus?

Die Dauer hängt vom Ladegerät und dem Zustand des Akkus ab. Mit einem Schnellladegerät wird ein leerer Akku in etwa 30 bis 60 Minuten für 5 Ah aufgeladen.

Kann ich den Akku mit anderen Werkzeugmarken verwenden?

Ja, der Akku ist mit allen Werkzeugen und Ladegeräten des CAS-Systems (Cordless Alliance System) kompatibel, das mehrere Marken umfasst.

Was bedeutet die blinkende rote Leuchte am Ladegerät?

Ein schnelles Blinken weist auf einen defekten oder falsch eingesetzten Akku hin. Entfernen Sie ihn und überprüfen Sie den Kontakt. Wenn das Problem weiterhin besteht, muss der Akku ausgetauscht werden.

Wird der Akku während des Ladevorgangs heiß?

Ein leichter Temperaturanstieg ist normal. Wenn der Akku sehr heiß wird, kann das Ladegerät die Leistung reduzieren oder den Ladevorgang unterbrechen. Lassen Sie ihn abkühlen, bevor Sie es erneut versuchen.

Wie lagere ich den Akku langfristig?

Lagern Sie ihn mit Teilladung (ca. 50 %) an einem trockenen Ort bei gemäßigten Temperaturen (10-30 °C). Lassen Sie ihn nicht vollständig entladen.

Hat der Akku einen Memory-Effekt?

Nein, Li-Ion-Akkus haben keinen Memory-Effekt. Sie können sie jederzeit aufladen, ohne sie vollständig zu entladen.

Wie reinige ich den Akku?

Stauben Sie die Kontakte mit einem trockenen Tuch ab. Verwenden Sie keine Chemikalien oder Wasser. Stellen Sie sicher, dass die Lüftungsschlitze sauber sind.

Kann ich den Akku selbst reparieren?

Nein, der Akku darf nicht geöffnet werden. Reparaturen dürfen nur von einem autorisierten Metabo-Techniker durchgeführt werden. Entsorgen Sie defekte Akkus über Sammelstellen.

Wo finde ich Ersatzteile für diesen Akku?

Ersatzteile sind in der Regel nicht einzeln erhältlich. Kontaktieren Sie den Metabo-Kundendienst über www.metabo.com für eine eventuelle Reparatur oder einen Austausch.

BEDIENUNGSANLEITUNG NP 18 LTX BL 5 METABO

de Originalbetriebsanleitung 4

en Original instructions 7

fr Notice originale 10

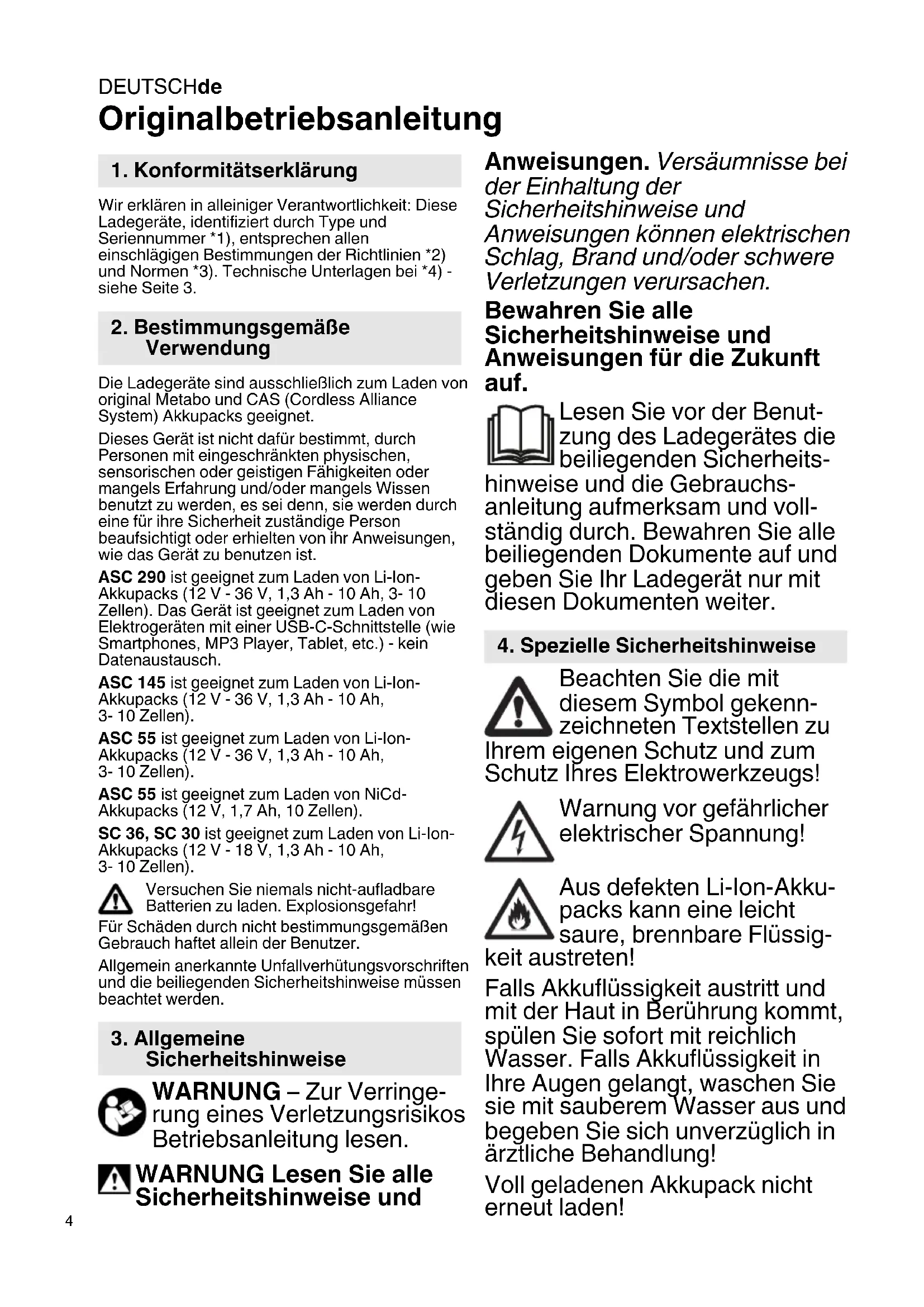

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlädigigen Bestimmungen der Richtlinien 2) und Normen 3). Technische Unterlagen bei 4) - siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Die Ladegerate sind ausschließlich zum Laden von original Metabo und CAS (Cordless Alliance System) Akkupacks geeignet.

Dieses Gerät ist nicht davon bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ASC 290 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen). Das Gerät ist geeignet zum Laden von Elektrogeräten mit einer USB-C-Schnittstelle (wie Smartphones, MP3 Player, Tablet, etc.) - kein Datenautausch.

ASC 145 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC 55 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC 55 ist geeignet zum Laden von NiCd-Akkupacks (12 V, 1,7 Ah, 10 Zellen).

SC 36, SC 30 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitunglesen.

WARNING Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerates die beiliegenden Sicherheits-

hinweise und die Gebrauchs-anleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit dieserem Symbol gekenn-zeichneten Textstellen zu

Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Warning vor gefährlicher elektrischer Spannung!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigstreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spulen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden!

Nur für den Gebrauch in Innenräumen.

Schützen Sie Ihr Ladegerät vor Nasse!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speiten.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern!

Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät davon den Netzstecker!

Stecken Sie keine Gegenstände in die Luftungsschlitze des Ladegerates - Gefahr eines elektrischen Schlags bzw. Kurzschlusses!

Verwenden Sie keine defekten Akkupacks!

In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED-Ladegeräten laden.

ASC 290: Nur die original Metabo Netzanschlussleitung verwenden.

5. Überblick

Siehe Seite 2. Die Abbildungen gelten beispielhaf t für alle Geräte.

1 Akkupack (nicht im Lieferumfang enthalten)
2 Schiebesitz
3 Betriebsanzeige
4 Warnanzeige
5 Ladezustandsanzeige *
6 USB-Abdeckung
7 USB-C-Anschluss
8 LED-Anzeige (USB-C-Anschluss mit Spannung versorgt) *
modellabhangig

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Geräte wie这点es, die Gleichstrom erzeugen, konnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder better, mit einem Auslösestrom von max. 30 mA.

Vor Inbetriebnahme des Ladegerates, sicherstellen, dass die Luftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

6.1 Selftest

Netzstecker einstecken.

Die Warnanzeige (4) und die Betriebsanzeige (3) leuchten nacheinander fur ca. 1 Sekunde, der eingebaute Lüfter lauft fur ca. 5 Sekunden.

7. Benutzung

7.1 Akkpack laden

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben.

Die Betriebsanzeige (3) blinkt.

Hinweis: Um bei Li-Ion-Akkupacks den Ladezustand anzeigen zu halten, erst Akkupack aus dem Ladegerätnehmen und dann Taste am Akkupack drucken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

100%

Die Betriebsanzeige (3) leuchtet dauernd.

7.3 Nur ASC 290: USB-Gerät laden

Nur USB-Geräte anschlieBen, die mit dem USB-Standard kompatibel sind. Bei

Benutzung mit inkompatiblen Geräten kann dies zu Fehlfunktionen, Schäden oder Verletzungen führen.

Die Abdeckung (6) öffnen und ein USB-Gerät mit einem geeigneten Kabel am USB-C-Anschluss (7) einstecken. Das Gerät wird geladen.

Der USB-C-Anschluss (7) wird nur mit Spannung versorgt (LED-Anzeige (8) leuchtet), wenn kein Akkupack geladen wird.

Sind Akkupack und USB-Gerät gleichzeitig angeschlossen, startet der USB-Ladevorgang automatisch nach dem Ende des Akkupack-Ladevorgangs.

DEUTSCHd

8. Störung

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/ zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0^ und 50^ , beginnnt der Ladevorgang automatisch.

ASC 290: Warnanzeige (4) leuchtet dauernd und Ladezustandsanzeige (5) blinkt: Ladegerät heiß, oder Akkupack kalt bzw. heiß, Akkupack wird mit reduzierter Ladeleistung geladen.

8.2 Warnanzeige (4) blinkt

• Akkupack defekt. Akkupack(sofort aus dem Ladegerat entnahmen.
• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1.

9. Reparatur

Reparaturen am Ladegerät dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Mit reparaturbedurfigen Metabo Ladegeraten wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Elektrowerk-zeuge nicht in den Hausmull! Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerk-zeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

11. Technische Daten

Siehe Seite 3.

U = Spannungsbereiche der Akkupacks
C = Akkupack-Kapazität
= Ladestrom
±bt = Ladezeit 1)

USB = Spannung und max. Ladestrom des USB-C-Anschlusses

1) Ladezeiten beispielhaft ausgewählter
Akkupacks. Abhängig von der Restkapazität sowie der Temperatur des Akkupacks können die realen Ladezeiten von den Angaben abweichen.
Empfohlene Umgebungstemperatur beim Laden: 0^ bis 40^ .
Änderungen im Sinne des technischen Fortschritts vorbehalten.
Gerat der Schutzklasse II
Wechselstrom

Volledig geladen accompanies nicht opniew laden!

NEDERLANDSnl

Beschem de acculader gegen vocht!

10. Milieubescherming

11. Technische gegevens

Zie pagina 3.

Ladeindikatoren (3) blinker.

OBS! Hvis du vil se oppladingsgraden pa et Li-ion batteri, tar du forst ut batteriet fra laderen og trykker deretter pa knappen pa batteriet.

7.2 Vedlikeholdslading

Nár ladingen er fullfør, kobles laderen automatisk om på vedlikeholdslading.

Driftsindikatoren (3) lyser konstant.

7.3 Kun ASC 290: Iade USB-enhet

Driftslampen (3) lyser konstant.

8.1 Eckenpy HndkaTopbi (4) TypaKtbi Typde KaHbIn Typ

AkkymyIaTOp 3aprTaIaMaiDbI. TempepaTypa TbIM XOFaPb/ThbIM TeMeH.Erep aKKMyJIaTOpDbIH TempepaTypacBIO CKeHe 50 ^ C apaIbIFbIHda 6oIca, 3apraTay apeketi abTomattbI Typde 6actaIaNbl.

ASC 290: eckepTu INdNKaTOpbl (4) TypaKbTI TypDe JxHbIN Tpy KHe 3aprAn DeHreinH INdNKaTOpbl (5) KbInblbIKan Tpy: 3aprTaFbI W KypbINFbl Kbl3bIN KeTTi HEmeC aKKMyJrTOp cybIN/Kbl3bIN KeTTI, aKKMyJrTOp TeMeHDeiTInReH 3aprTay KyaTbIMeN 3aprTaNyda.
