MANUALE UTENTE GSVW 14106D1S CANDY

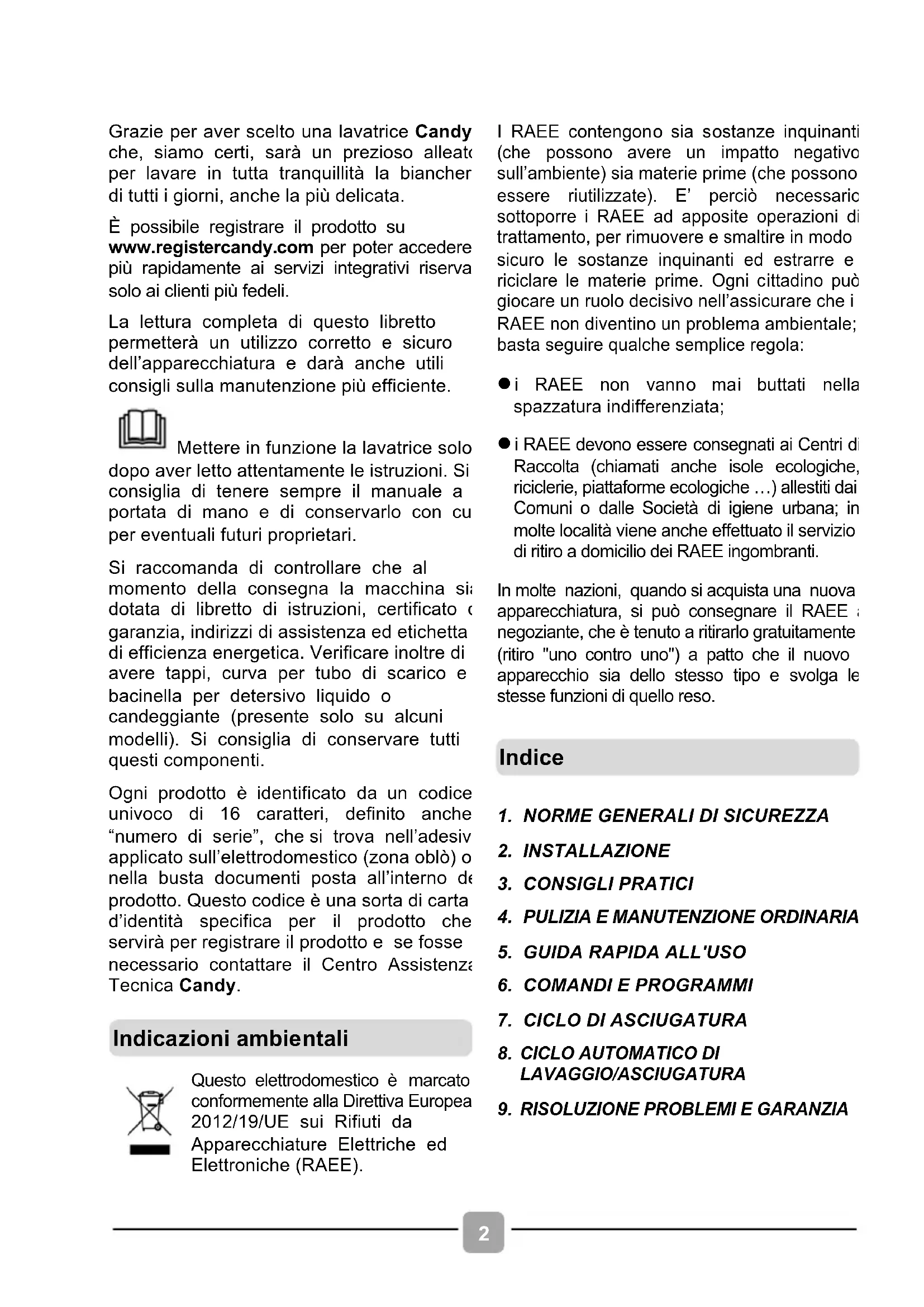

Grazie per aver scelto una lavatrice Candy che, siamo certi, sarà un prezioso alleato per lavare in tutta tranquillità la biancheria di tutti i giorni, anche la più delicata. È possibile registrare il prodotto su www.registercandy.com per poter accedere più rapidamente ai servizi integrativi riservati solo ai clienti più fedeli. La lettura completa di questo libretto permetterà un utilizzo corretto e sicuro dell’apparecchiatura e darà anche utili consigli sulla manutenzione più efficiente. Mettere in funzione la lavatrice solo dopo aver letto attentamente le istruzioni. Si consiglia di tenere sempre il manuale a portata di mano e di conservarlo con cura per eventuali futuri proprietari. Si raccomanda di controllare che al momento della consegna la macchina sia dotata di libretto di istruzioni, certificato di garanzia, indirizzi di assistenza ed etichetta di efficienza energetica. Verificare inoltre di avere tappi, curva per tubo di scarico e bacinella per detersivo liquido o candeggiante (presente solo su alcuni modelli). Si consiglia di conservare tutti questi componenti. Ogni prodotto è identificato da un codice univoco di 16 caratteri, definito anche “numero di serie”, che si trova nell’adesivo applicato sull’elettrodomestico (zona oblò) o nella busta documenti posta all’interno del prodotto. Questo codice è una sorta di carta d’identità specifica per il prodotto che servirà per registrare il prodotto e se fosse necessario contattare il Centro Assistenza Tecnica Candy.

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/UE sui Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE).

I RAEE contengono sia sostanze inquinanti (che possono avere un impatto negativo sull’ambiente) sia materie prime (che possono essere riutilizzate). E’ perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime. Ogni cittadino può giocare un ruolo decisivo nell’assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola:

! i RAEE non vanno mai buttati nella spazzatura indifferenziata; ! i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche …) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti. In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso.

Indicazioni ambientali Indice!

Questo apparecchio è destinato ad uso in ambienti domestici e simili come per esempio: − aree di ristoro di negozi, uffici o altri ambienti di lavoro; − negli agriturismo; − dai clienti di hotel, motel o altre aree residenziali simili; − nei bed & breakfast. Un utilizzo diverso da quello tipico dell’ambiente domestico, come l’uso professionale da parte di esperti o di persone addestrate, è escluso anche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, può ridurre la vita del prodotto e può invalidare la garanzia del costruttore. Qualsiasi danno all’apparecchio o ad altro, derivante da un utilizzo diverso da quello domestico (anche quando l’apparecchio è installato in un ambiente domestico) non sarà ammesso dal costruttore in sede legale.

Questo apparecchio può essere utilizzato da bambini di 8 anni e oltre e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenza a patto che siano supervisionate o che siano date loro istruzioni in merito all’utilizzo sicuro dell’apparecchio e che capiscano i pericoli del suo utilizzo. Evitare che i bambini giochino con la lavatrice o che si occupino della sua pulizia e manutenzione senza supervisione. ! I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.

! I bambini di età inferiore a 3 anni devono essere tenuti lontano dalla macchina, a meno che non vengano continuamente sorvegliati.

Se il cavo di alimentazione risulta danneggiato, deve essere sostituito dal produttore, da un tecnico specializzato o da una persona qualificata per evitare qualsiasi pericolo. Si consiglia di utilizzare un componente originale, che può essere richiesto al Centro Assistenza Tecnica.

! Utilizzare unicamente il tubo di carico fornito con l'apparecchio per il collegamento alla rete idrica. I vecchi tubi non devono essere riutilizzati.

La pressione idrica deve essere compresa tra un minimo di 0,05 MPa ed un massimo di 0,8 Mpa. ! Assicurarsi che nessun tappeto ostruisca la base della lavatrice né i condotti di ventilazione. ! La lavatrice risulta “spenta” solo se l’apposito segnale sulla manopola o sul pannello di controllo è in posizione verticale. In qualsiasi altra posizione, la macchina risulta ancora “accesa” (solo per modelli con programmi selezionabili con manopola).!

! La parte finale di un ciclo nella lavasciuga avviene senza calore (ciclo di raffreddamento) per assicurarsi che gli articoli siano sottoposti ad una temperatura che garantisca che non verranno danneggiati.

Dopo l’installazione, l’apparecchio deve essere posizionato in modo che la spina sia raggiungibile. ! L’apparecchio non deve essere installato dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerniera sul lato opposto a quello della lavasciuga che impedirebbe la completa apertura dello sportello. ! La massima capacità di carico di biancheria asciutta differisce a seconda del modello (fare riferimento al cruscotto). ! La lavasciuga non deve essere utilizzata se si sono impiegati dei prodotti chimici per il lavaggio. ! Non asciugare capi non lavati nella lavasciuga. ! Conviene che i capi sporchi di sostanze quali l'olio di cottura, l'acetone, l'alcol, la benzina, il cherosene, gli smacchiatori, la trementina, la cera e le sostanze per rimuoverla siano lavati in acqua calda con una quantità maggiore di detergente prima di asciugarli nella lavasciuga.

! Oggetti come gomma espansa (schiuma di lattice), le cuffie per la doccia, i materiali tessili impermeabili, gli articoli con un lato di gomma e i vestiti o i cuscini che hanno delle parti in schiuma di lattice non dovrebbero essere asciugati nella lavasciuga. ! Ammorbidenti o prodotti simili, dovrebbero essere usati conformemente alle istruzioni relative agli ammorbidenti. ! I capi sporchi di olio, possono bruciare spontaneamente quando esposti a fonti di calore come quella di un asciugatore. I capi diventano caldi, causando un processo di ossidazione dell’olio che sviluppa calore. Se il calore non può dissiparsi, i capi diventano sufficientemente caldi da poter innescare il fuoco.

ATTENZIONE: Non arrestare mai la lavasciuga prima della fine del ciclo d'asciugatura, a meno che tutti gli articoli non vengano ritirati rapidamente e stesi per dissipare il calore.!

! Se non si può evitare di usare l’asciugatore per tessuti contenenti residui vegetali, oli di cottura o prodotti per la cura dei capelli, questi capi devono essere lavati preventivamente in acqua calda con appositi detergenti. Questa operazione riduce, ma non elimina, il pericolo.

! Rimuovere tutti gli oggetti dalle tasche come ad esempio accendini e fiammiferi. ! Per ulteriori informazioni sul prodotto o per consultare la scheda tecnica fare riferimento al sito internet del produttore.

! Prima di qualsiasi intervento di pulizia e manutenzione della lavatrice, togliere la spina e chiudere il rubinetto dell’acqua.

Assicurarsi che l’impianto elettrico sia provvisto di messa a terra, in caso contrario richiedere l’intervento di personale qualificato. ! In generale è sconsigliabile l’uso di adattatori, prese multiple e/o prolunghe.

Prima di aprire l’oblò, assicurarsi che non ci sia acqua nel cestello. ! Non tirare il cavo di alimentazione o l’apparecchio stesso per staccare la spina dalla presa di corrente. ! Non lasciare la lavatrice esposta a pioggia, sole o ad altri agenti atmosferici. ! In caso di trasloco, non sollevare la lavatrice dalle manopole né dal cassetto del detersivo; durante il trasporto, non appoggiare mai l’oblò al carrello. Si consiglia di sollevare la lavatrice in due persone.

In ogni caso di guasto e/o di malfunzionamento, si consiglia di spegnere la lavatrice, chiudere il rubinetto dell’acqua e non manomettere l’apparecchio. Contattare immediatamente il Centro Assistenza Tecnica, richiedendo solo ricambi originali. Il mancato rispetto di quanto sopra, può compromettere la sicurezza dell’apparecchio. Apponendo la marcatura

questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per questo prodotto. Prescrizioni di sicurezza

ATTENZIONE: durante il lavaggio, l’acqua può raggiungere temperature molto elevate.!

! Tagliare le fascette ferma-tubo, prestando attenzione a non danneggiare il tubo e il cavo elettrico.

Svitare le 2 o 4 viti (A) sul lato posteriore e rimuovere i 2 o 4 distanziali (B) come in figura 1.

Richiudere i 2 o 4 fori utilizzando i tappi contenuti nella busta istruzioni.

Se la lavatrice è da incasso, dopo aver tagliato le fascette ferma-tubo, svitare le 3 o 4 viti (A) e rimuovere i 3 o 4 distanziali (B).

In alcuni modelli, 1 o più distanziali cadranno all’interno della macchina: inclinare avanti la lavatrice per rimuoverli. Richiudere i fori utilizzando i tappi contenuti nella busta.

! Applicare il foglio polionda sul fondo come mostrato in figura 2 (a seconda del modello, considerare la versione A, B o C).

ATTENZIONE: non lasciare gli elementi dell’imballaggio a portata dei bambini.!

! Allacciare il tubo dell’acqua al rubinetto (fig. 3) utilizzando solamente il tubo fornito con l'apparecchio (i vecchi tubi non devono essere riutilizzati). ! In alcuni modelli, potrebbero essere presenti una o più delle seguenti caratteristiche: ! HOT&COLD (fig. 4): predisposizione al collegamento alla rete idrica con acqua calda e fredda per un maggiore risparmio energetico. Collegare il tubo grigio al rubinetto dell’acqua fredda e quello rosso al rubinetto dell’acqua calda. La macchina può essere comunque collegata anche solo all’acqua fredda: in tal caso, l’inizio di alcuni programmi sarà ritardato di alcuni minuti. ! AQUASTOP (fig. 5): dispositivo posizionato sul tubo di carico che blocca l’afflusso dell’acqua se il tubo si deteriora; in tal caso, apparirà una tacca rossa nella finestrella “A” e sarà necessario sostituire il tubo. Per svitare la ghiera, premere il dispositivo di antisvitamento “B”.

! AQUAPROTECT - TUBO DI CARICO

CON PROTEZIONE (fig. 6): in caso di perdita d’acqua dal tubo primario interno “A”, la guaina di contenimento trasparente “B” conterrà l’acqua, permettendo di terminare il lavaggio. Finito il ciclo, sostituire il tubo di carico contattando il Centro Assistenza Tecnica.

! Accostare la lavatrice al muro, facendo attenzione che il tubo non abbia curve o strozzature e allacciare il tubo di scarico a bordo della vasca o, preferibilmente, ad uno scarico fisso di altezza minima 50 cm e di diametro superiore al tubo della lavatrice (fig. 7).

Collegamento idraulico Posizionamento!

! Livellare la macchina agendo sui piedini come in figura 8: a.girare in senso orario il dado per sbloccare la vite; b.ruotare il piedino e farlo salire o scendere finché non aderisce al suolo; c.bloccare infine il piedino, riavvitando il dado, fino a farlo aderire al fondo della lavatrice. ! Inserire la spina.

Il cassetto detersivo è suddiviso in 3 vaschette come mostrato in figura 9: ! vaschetta “1”: per il detersivo del prelavaggio; ! vaschetta “ ”: per additivi speciali, ammorbidenti, profumi inamidanti, ecc;

! vaschetta “2”: per il detersivo di lavaggio. In alcuni modelli è presente anche la bacinella per il detersivo liquido (fig. 10). Per utilizzarla, introdurla nella vaschetta “2”. In questo modo, il detersivo liquido andrà nel cesto solo nel momento opportuno. Questa bacinella è utile anche se si desidera candeggiare, scegliendo il programma “Risciacqui”.

ATTENZIONE: nel caso si renda necessario sostituire il cavo di alimentazione, si consiglia di chiamare il Centro Assistenza Tecnica. Cassetto detersivo ATTENZIONE: mettere solo prodotti liquidi; la lavatrice è predisposta al prelievo automatico degli additivi in ogni ciclo durante l’ultimo risciacquo. ATTENZIONE: alcuni detersivi sono di difficile asportazione. In questo caso è consigliabile l’uso di un apposito contenitore da porre nel cestello (esempio in figura 11).!

ATTENZIONE: durante la selezione del bucato, assicurarsi: - di avere eliminato dalla biancheria oggetti metallici, come fermagli, spille, monete; - di aver abbottonato federe, chiuso le cerniere lampo, annodato cinghie sciolte e lunghi nastri di vestaglie; - di aver tolto dalle tendine anche i rulli di scorrimento; - di aver osservato attentamente le indicazioni dei tessuti sulle etichette; - di aver rimosso eventuali macchie persistenti con un apposito detersivo. ! In caso si debbano lavare tappeti, copriletto o altri indumenti pesanti, si consiglia di evitare la centrifuga. ! In caso si debba lavare biancheria di lana, assicurarsi che il capo sia idoneo controllando che sia contrassegnato dal simbolo “Pura Lana Vergine” e che sia presente l’indicazione “Non infeltrisce” oppure “Lavabile in lavatrice”.

Brevi suggerimenti per un utilizzo del proprio elettrodomestico nel rispetto dell’ambiente e con il massimo risparmio. Caricare al massimo la propria lavabiancheria ! Per eliminare eventuali sprechi di energia, acqua o detersivo si raccomanda di utilizzare la massima capacità di carico della propria lavabiancheria. È possibile infatti risparmiare fino al 50% di energia con un carico pieno effettuato con un unico lavaggio rispetto a due lavaggi a mezzo carico. Quando serve veramente il prelavaggio? ! Solamente per carichi particolarmente sporchi! Si risparmia dal 5 al 15% di energia evitando di selezionare l’opzione prelavaggio per biancheria normalmente sporca. Quale temperatura di lavaggio selezionare? ! L’utilizzo di smacchiatori prima del lavaggio in lavabiancheria riduce la necessità di lavare a temperature superiori a 60°C. È possibile risparmiare fino al 50% utilizzando la temperatura di lavaggio di 60°C anziché 90°C.

Prima di utilizzare un programma di asciugatura… ! Selezionare un alto numero di giri prima di un programma di asciugatura per ridurre l’umidità residua nella biancheria. Si ottengono così notevoli RISPARMI di energia e acqua. Di seguito, viene riportata una breve guida con consigli e raccomandazioni sull’uso del detersivo alle varie temperature. In ogni caso, controllare sempre le indicazioni riportate sul detersivo per il corretto uso e dosaggio.

Indicazioni sul carico Consigli utili per gli utenti Per lavaggi con programmi cotone a temperature da 60°C in su di capi bianchi resistenti molto sporchi, si consiglia l’utilizzo di un detersivo in polvere normale (heavy-duty) che contiene agenti sbiancanti e che a temperature medio-alte fornisce ottime prestazioni. Per lavaggi con programmi a temperature tra 60°C e 40°C, la scelta del detersivo deve essere fatta in base al tessuto, ai colori e al grado di sporco. In generale, per capi bianchi resistenti con un grado di sporco elevato, si raccomanda un detersivo in polvere normale; per capi colorati e in assenza di macchie difficili, si consiglia un detersivo liquido o in polvere indicato per la protezione dei colori. Per lavaggi a basse temperature fino a 40°C, è consigliabile l’utilizzo di detersivi liquidi o polvere specifici per le basse temperature. Per lana e seta, utilizzare esclusivamente prodotti specifici.!

MANUTENZIONE ORDINARIA Per la pulizia del mobile esterno della lavatrice, utilizzare un panno umido, evitando abrasivi, alcol e/o diluenti. La lavatrice ha bisogno di poche accortezze per una pulizia ordinaria: pulizia vaschette e pulizia filtro; di seguito vengono indicati anche suggerimenti in caso di traslochi o lunghi periodi di fermo macchina.

! E’ consigliabile pulire la vaschetta per evitare l’accumulo di residui di detersivo e additivi. ! Per farlo, estrarre con leggera forza il cassettino, pulirlo con un getto d’acqua e reinserirlo nella propria sede.

! La lavatrice è dotata di uno speciale filtro in grado di trattenere i residui più grossi che potrebbero bloccare lo scarico, come ad esempio bottoni o monete. ! Solo su alcuni modelli: estragga il tubicino, tolga il tappo e raccolga l’acqua in un contenitore. ! Prima di svitare il filtro, è consigliabile collocare sotto di esso un panno assorbente onde evitare che l’acqua residua bagni il pavimento. ! Ruotare il filtro in senso antiorario fino all’arresto, in posizione verticale. ! Estrarre il filtro e pulirlo; successivamente riposizionarlo e girarlo in senso orario. ! Ripetere le precedenti istruzioni all’inverso per rimontare tutti gli elementi.

! Nel caso la lavatrice resti in un luogo non riscaldato per molto tempo, è necessario svuotare completamente i tubi da ogni residuo d’acqua. ! Scollegare la lavatrice dalla presa di corrente. ! Staccare il tubo dalla fascetta e portare il tubo verso il basso, svuotando l’acqua completamente in un catino. ! Fissare infine il tubo di scarico all’apposita fascetta.

Pulizia vaschetta Pulizia filtro Suggerimenti in caso di traslochi o periodi di fermo!

Questa lavatrice è in grado di adattare automaticamente il livello dell’acqua al tipo e alla quantità della biancheria. Questo sistema porta ad una diminuzione dei consumi d’energia e ad una riduzione sensibile dei tempi di lavaggio.

! Accendere la lavatrice e selezionare il programma desiderato. ! Eventualmente modificare la temperatura di lavaggio e premere i tasti “opzione” desiderati.

! Premere il tasto AVVIO/PAUSA per avviare il programma. ! Alla fine del programma, sul display viene visualizzata la scritta “End” oppure si illumina il led corrispondente.

! Spegnere la lavatrice. Per qualsiasi tipo di lavaggio consultare la tabella dei programmi e seguire la sequenza delle operazioni come indicato.

Pressione dell’impianto idraulico: min 0,05 Mpa / max 0,8 Mpa Giri di centrifuga: vedere targhetta dati. Potenza Assorbita/ Ampere fusibile / Tensione: vedere targhetta dati.

Manopola programmi con posizione di OFF

Tasto SELEZIONE ASCIUGATURA

Tasto SELEZIONE TEMPERATURA

Spie SELEZIONE TEMPERATURA

Selezione del programma ASCIUGATURA Se si vuole che alla fine del lavaggio inizi automaticamente il ciclo di asciugatura, selezionare il programma desiderato tramite il tasto SELEZIONE ASCIUGATURA. Altrimenti è possibile terminare il lavaggio e successivamente determinare carico e programma di asciugatura. Attendere lo spegnimento della spia PORTA BLOCCATA prima di aprire l'oblò. Dati tecnici!

! Premere il tasto AVVIO/PAUSA per iniziare il ciclo di lavaggio. ! Il ciclo di lavaggio avverrà con la manopola programmi ferma sul programma selezionato sino alla fine del lavaggio. ! A fine ciclo spegnere la lavabiancheria portando la manopola programmi in posizione OFF.

! Premere per avviare il ciclo impostato con la manopola programmi.

Tenere premuto il tasto AVVIO/PAUSA per circa 2 secondi (alcune spie e l'indicazione del tempo residuo lampeggeranno, indicando che la macchina è in pausa). ! Attendere DUE minuti affinché il dispositivo di sicurezza sblocchi l’oblò e ne permetta l’apertura. ! Dopo aver aggiunto o tolto i capi, chiudere l’oblò e premere il tasto AVVIO/PAUSA (il programma ripartirà dal punto in cui era stato interrotto).

CANCELLAZIONE PROGRAMMA IMPOSTATO

! Per annullare il programma, portare il selettore in posizione OFF.

! Questo tasto permette di programmare l’avvio del ciclo di lavaggio con un ritardo massimo di 24h. ! Per impostare la partenza ritardata procedere nel seguente modo: - Impostare il programma desiderato. - Premere il pulsante una prima volta per attivarlo (sul display viene visualizzato h00) e premere nuovamente per impostare un ritardo di 1 ora (sul display Apertura oblò Uno speciale dispositivo di sicurezza impedisce che l’oblò possa venire aperto immediatamente dopo la fine di un ciclo di lavaggio. Dopo 2 minuti dalla fine del lavaggio la spia si spegne per indicare che è possibile aprire l’oblò. Manopola programmi di lavaggio con OFF Ruotando la manopola il display si illumina visualizzando i parametri del programma scelto. A fine ciclo o dopo un periodo di inattività, la luminosità del display diminuisce per un risparmio energetico. N.B.: Per spegnere la macchina ruotare la manopola programmi sulla posizione OFF. La manopola programmi deve essere sempre portata in posizione di OFF alla fine di un lavaggio e prima di selezionarne uno nuovo. Tasto AVVIO/PAUSA Chiudere l'oblò PRIMA di premere il tasto AVVIO/PAUSA. Dopo avere avviato la lavabiancheria con il tasto AVVIO/PAUSA si dovrà attendere alcuni secondi affinché la macchina inizi il programma. Tasto PARTENZA DIFFERITA!

viene visualizzato h01). Ad ogni pressione successiva il ritardo impostato aumenta di 1 ora fino a h24 mentre con un ulteriore pressione si azzera la partenza ritardata. - Confermare premendo il tasto AVVIO/PAUSA (la spia nel display inizia a lampeggiare) per iniziare il conteggio alla fine del quale il programma inizierà automaticamente. ! È possibile annullare la partenza ritardata, portando la manopola programmi in posizione OFF. Se dovesse mancare la corrente durante il funzionamento della lavabiancheria, una speciale memoria conserverà l’impostazione effettuata e, al ritorno della corrente, la macchina ripartirà dal punto in cui si era fermata.

Questo tasto permette di effettuare un lavaggio preliminare all’inizio del ciclo. La temperatura non supera i 40°C e in ogni caso non eccede la massima temperatura del programma di lavaggio selezionato (es. nel programma MANO la temperatura sarà di 30°C).

! Con il selettore dei programmi in posizione differente da OFF, premere il tasto per selezionare il programma di asciugatura desiderato: ad ogni pressione lampeggerà una spia ad indicare il risultato di asciugatura selezionato. ! In caso di annullamento della selezione prima dell’avvio di un programma di asciugatura, premere ripetutamente il tasto fino allo spegnimento delle spie o riportare il selettore programmi in posizione di OFF. ! Per annullare il ciclo durante la fase di asciugatura tenere premuto il tasto per circa 3 secondi fino all’ accensione della spia di raffreddamento. ! Data l’elevata temperatura all’interno del cesto si consiglia di lasciare terminare il ciclo di raffreddamento prima di riportare il selettore dei programmi in posizione di OFF ed estrarre la biancheria.

! Premendo questo tasto, si può ridurre la massima velocità di centrifuga possibile per il programma selezionato, fino alla sua completa esclusione.

Per riattivare la centrifuga, è sufficiente premere nuovamente il tasto, fino al raggiungimento della velocità scelta.

! È possibile modificare la velocità della centrifuga in qualsiasi momento, anche senza portare la macchina in PAUSA.

I tasti opzione devono essere selezionati prima di premere il tasto AVVIO/PAUSA. Nel caso sia stata selezionata un’opzione non compatibile con il programma scelto, la relativa spia prima lampeggerà e poi si spegnerà. Tasto PRELAVAGGIO Tasto SELEZIONE ASCIUGATURA Tasto SELEZIONE CENTRIFUGA Per la salvaguardia dei tessuti, non è possibile aumentare la velocità oltre quella automaticamente indicata al momento della selezione del programma. Il modello è dotato di un particolare dispositivo elettronico che impedisce la partenza della centrifuga con carichi particolarmente sbilanciati. Questo serve a ridurre le vibrazioni e a migliorare la silenziosità, salvaguardando la durata della lavabiancheria.!

Quando si seleziona un programma, si illumina la spia della temperatura consigliata: tramite questo tasto sarà possibile modificarla ma non oltre quella massima, al fine di salvaguardare i tessuti.

Il tasto si attiva quando viene selezionato il programma RAPIDO e permette di selezionare una delle tre durate indicate.

Il sistema di segnalazione del display consente di essere costantemente informati sul funzionamento dell’apparecchio.

! La spia indica la chiusura dell'oblò.

! Dopo aver premuto il tasto AVVIO/PAUSA, inizialmente la spia lampeggia per poi diventare fissa sino alla fine del lavaggio.

! Uno speciale dispositivo di sicurezza impedisce che l’oblò possa venire aperto immediatamente dopo la fine di un ciclo di lavaggio. Attendere 2 minuti che la spia si spenga e quindi spegnere la macchina portando la manopola programmi in posizione di OFF.

Al momento della selezione di un programma, verrà automaticamente indicata la durata del ciclo che potrà variare a seconda delle opzioni che verranno selezionate. ! Dopo l’avvio del programma il display vi terrà costantemente informati sul tempo restante alla fine del lavaggio. ! L’apparecchio calcola tale tempo in base a un carico standard, ma durante il ciclo la macchina corregge il tempo a seconda del volume e della composizione del carico. ! Nel caso in cui sia stata impostata l’asciugatura automatica, alla fine del lavaggio verrà indicata la durata del programma di asciugatura selezionato.

! Si accendono quando i rispettivi tasti vengono premuti. ! Nel caso in cui sia stata selezionata un’opzione non compatibile con il programma scelto la luce sul pulsante prima lampeggia e dopo si spegne.

Le spie indicano il tipo di programma di asciugatura. Tasto SELEZIONE TEMPERATURA Tasto RAPIDI Display Chiudere l'oblò PRIMA di premere il tasto AVVIO/PAUSA. Nel caso in cui l'oblò non venga chiuso correttamente la spia continuerà a lampeggiare per circa 7 secondi, dopodiché il comando d'avvio si cancellerà automaticamente. In tal caso, chiudere correttamente l'oblò e premere nuovamente il tasto AVVIO/PAUSA.!

Programmi automatici di asciugatura

Programma di asciugatura extra asciutto (consigliato per spugne, accappatoi e carichi ingombranti).

Programma di asciugatura pronto stiro (che lascia la biancheria pronta per la stiratura).

Programma di asciugatura pronto armadio (per capi che non è necessario stirare).

! Selezionando uno di questi programmi automatici, la lavasciuga calcolerà in base al carico e al tipo di asciugatura scelto, il tempo necessario di asciugatura ed il grado di umidità residua desiderata. ! Dopo aver premuto il tasto AVVIO/PAUSA sul display verrà indicato il tempo di asciugatura restante.

Si accende nella fase finale di raffreddamento, negli ultimi 10/20 minuti di ogni asciugatura. Consigli utili ! La vostra lavasciuga conclude il ciclo automaticamente al raggiungimento del grado di asciugatura impostato. ! Per un corretto funzionamento dell’apparecchio è preferibile non interrompere la fase di asciugatura se non realmente necessario.

L’apparecchio calcola tale tempo in base a un carico standard, ma durante il ciclo la macchina corregge il tempo a seconda del volume e della composizione del carico.!

Cotone (asciugatura)

• La massima capacità di carico di biancheria asciutta differisce a seconda del modello (fare riferimento al cruscotto).

In tutti i programmi è possibile ridurre la velocità della centrifuga secondo il consiglio del fabbricante del tessuto, oppure per capi molto delicati eliminare la fase di centrifuga. Questa funzione è attivabile con il tasto SELEZIONE CENTRIFUGA. Se l’etichetta non riporta alcuna indicazione è possibile centrifugare alla massima velocità prevista dal programma. Un sovradosaggio di detersivo può causare un'eccessiva formazione di schiuma. Se la lavatrice rileva un'eccessiva presenza di schiuma, può escludere la centrifuga o prolungare la durata del programma e aumentare il consumo d'acqua.

Solo con l’opzione PRELAVAGGIO selezionata (programmi con opzione PRELAVAGGIO disponibile).

(Solo per i modelli dotati di bacinella per il detersivo liquido) Quando solo alcuni capi presentano macchie che richiedono un trattamento con prodotti candeggianti liquidi, si può procedere ad una smacchiatura preliminare in lavatrice. Introdurre nello scomparto "2" del cassetto detersivo l'apposita vaschetta in dotazione nella quale versare il candeggiante ed impostare il programma RISCIACQUI. Finito questo trattamento, riportare la manopola programmi in posizione OFF, aggiungere ai capi candeggiati il resto della biancheria e procedere al bucato normale con il programma più adatto.

Selezionando il programma RAPIDO dalla manopola programmi ed agendo sul tasto RAPIDI, sarà possibile selezionare uno dei 3 programmi rapidi a disposizione, ovvero 14’, 30’ e 44’.

Programmi abilitati all’ asciugatura automatica.

INFORMAZIONE PER I LABORATORI

DI PROVA (NORMA EN 50229) Lavaggio Utilizzare il programma ** selezionando il massimo livello di sporco, massima velocità di centrifuga e temperatura di 60°C. Programma raccomandato anche per test comparativi a più bassa temperatura. Asciugatura Prima asciugatura effettuata con A kg (composizione carico biancheria: federe e asciugamani) selezionando il programma asciugatura cotone

Seconda asciugatura effettuata con B kg (composizione carico biancheria: lenzuola e asciugamani) selezionando il programma asciugatura cotone (

Capacità (lavaggio) (kg) A (kg) B (kg) Prima asciugatura Seconda asciugatura

Per trattare i vari tipi di tessuto e le varie gradazioni di sporco, la lavatrice è dotata di programmi specifici, adatti ad ogni esigenza di lavaggio (vedere tabella programmi). Rapido Ciclo di lavaggio consigliato per carichi ridotti poco sporchi. Con questo programma si raccomanda di ridurre il detersivo normalmente usato per evitare sprechi inutili. Selezionando il programma RAPIDO ed agendo sul relativo tasto è possibile scegliere uno dei 3 programmi rapidi a disposizione. Mix & Wash Il programma permette di trattare contemporaneamente tessuti diversi (es. cotone + sintetici). La bassa temperatura di questo programma, che in fase di lavaggio non supera i 40°C, garantisce consumi ridotti. Cotone Resistente Realizzato per sviluppare il massimo grado di lavaggio. La centrifuga finale alla massima velocità assicura un’ottima strizzatura. Cotone Questo programma è indicato per lavare capi di cotone normalmente sporchi ed è il più efficiente in termini di consumo combinato di acqua e energia per lavaggi di biancheria in cotone. EcoMix 20° Questo innovativo programma consente di lavare insieme diversi tessuti quali cotone, misti e sintetici alla temperatura di 20°C, con prestazioni ottimali. Consente inoltre di trattare diversi colori temporaneamente. Il consumo risulta essere circa il 40% di un programma Cotone 40°C. Baby Questo programma permette di lavare i capi del bambino, ottenendo un pulito perfetto e igienizzando il bucato impostando una temperatura di almeno 60°C. Per ottimizzare il risultato igienizzante si consiglia l’utilizzo di un detersivo in polvere.

Misti Il lavaggio ed il risciacquo sono ottimizzati nei ritmi di rotazione del cesto e nei livelli di acqua. La centrifuga ad azione delicata, assicura una ridotta formazione di pieghe sui tessuti. Risciacqui Questo programma effettua 3 risciacqui della biancheria con centrifuga intermedia (eventualmente riducibile o annullabile tramite l’apposito tasto). E’ utilizzabile per risciacquare qualsiasi tipo di tessuto, ad esempio dopo un lavaggio effettuato a mano. Scarico + Centrifuga Tramite questo programma la macchina effettuerà direttamente lo scarico dell’acqua e una centrifuga ad alta velocità. Qualora si voglia effettuare solo lo scarico o ridurre l’intensità della centrifuga, sarà sufficiente agire sul tasto SELEZIONE CENTRIFUGA. Delicati Questo programma alterna momenti di lavoro a momenti di pausa ed è particolarmente indicato per il lavaggio di tessuti molto delicati. Il lavaggio e i risciacqui sono eseguiti con alto livello di acqua per assicurare le migliori prestazioni. Lana Questo programma effettua un ciclo di lavaggio dedicato ai tessuti in "Lana lavabile in lavatrice" o per i capi da lavare esclusivamente a mano. Mano/Seta Questo programma effettua un ciclo di lavaggio delicato, per capi da lavare esclusivamente a mano o per i tessuti in seta lavabili in lavatrice. ASCIUGATURA

Selezione programmi ATTENZIONE: prima di cominciare un programma di asciugatura, i contenitori per detersivi concentrati in polvere o liquidi devono essere rimossi dal cesto.!

Il cesto cambia direzione durante i cicli di asciugatura per evitare che la biancheria si aggrovigli, aumentando l’effetto dell'asciugatura. Durante gli ultimi 10/20 minuti del ciclo di asciugatura viene usata aria fresca per minimizzare le pieghe della biancheria. Misti Programma di asciugatura a bassa temperatura, consigliato per tessuti misti (sintetici/cotone) e sintetici (fare sempre riferimento alle etichette dei tessuti). Cotone Programma di asciugatura ad alta temperatura, consigliato per tessuti di cotone, spugna, lino, canapa (fare sempre riferimento alle etichette dei tessuti). Lavasciuga 59 Min Un programma completo di lavaggio e asciugatura rapida della durata di circa 59’. È ideale per ottenere capi puliti ed asciutti che desideriamo indossare immediatamente. Indicato per piccoli carichi di max 1,5 kg (ad esempio 4 camicie) o per capi poco sporchi (cotone e misti). Con questo programma raccomandiamo di ridurre la dose di detersivo (rispetto a quella normale) per evitare lo spreco dello stesso.!

! Le indicazioni fornite sono generali, sarà necessaria un po’ di pratica per un funzionamento ottimale dell’asciugatura. ! Si consiglia all’inizio di impostare tempi inferiori a quelli consigliati, in modo da poter determinare il grado di essiccazione desiderato. ! Si consiglia di non asciugare frequentemente tessuti filacciosi, tipo tappetini o capi a pelo lungo, per non intasare i condotti dell’aria. ! Si consiglia di raggruppare la biancheria con i seguenti metodi: - In base ai simboli che si trovano sulle etichette dei tessuti

Asciugatura consentita.

Asciugatura consentita anche ad alta temperatura.

Asciugatura consentita solo a temperatura moderata.

Asciugatura NON CONSENTITA.

- In base a dimensione e spessore Ogni volta che il carico di lavaggio è più grande della capacità di asciugatura, si consiglia di separare i vestiti in base al loro volume (ad esempio gli asciugamani dalla biancheria leggera). - In base al tipo di tessuto Cotone/lino: asciugamani, magliette, tovaglie e lenzuola. Sintetici: camicette, camicie, tute, ecc… fatte di poliestere o poliammide, così come per misti cotone/sintetici. ! Asciugare solo biancheria già centrifugata. ! Con la lavasciuga si possono effettuare i seguenti tipi di asciugatura: - Programma di asciugatura a bassa temperatura, consigliato per tessuti misti (sintetici/cotone) e sintetici (simbolo sulla manopola programmi). - Programma di asciugatura ad alta temperatura, consigliato per tessuti di cotone, spugna, lino, canapa (simbolo sulla manopola programmi).

! Aprire l’oblò. ! Riempire il cesto, non superando il carico massimo di biancheria asciugabile indicato nella tabella dei programmi. In caso di capi di grandi dimensioni (es. lenzuola), o molto assorbenti (es. accappatoi o jeans) é bene ridurre la quantità di biancheria. Se i capi non dovessero avere l'etichetta dei tessuti, si presume che non siano adatti ad essere asciugati nella lavasciuga. Durante la fase di asciugatura il cestello esegue rotazioni ad alta velocità per bilanciare il carico ed ottimizzare il ciclo. Il modo corretto di asciugare La lavabiancheria dispone di uno schermo protettivo al vetro oblò, che durante la fase di asciugatura si riscalda molto. Non è necessario rimuoverlo durante l'uso normale.!

! Chiudere l’oblò. ! Ruotare la manopola programmi sul programma di asciugatura più adatto alla biancheria caricata.

Selezionare il grado di asciugatura desiderato scegliendo uno dei 3 programmi automatici:

Programma di asciugatura extra asciutto (consigliato per spugne, accappatoi e carichi ingombranti).

Programma di asciugatura pronto stiro (che lascia la biancheria pronta per la stiratura).

Programma di asciugatura pronto armadio (per capi che non è necessario stirare).

! Se vuole impostare un’ asciugatura a tempo, prema il tasto SELEZIONE ASCIUGATURA fino all’ accensione della spia corrispondente alla durata desiderata. ! Assicurarsi che il rubinetto dell’acqua sia aperto. ! Assicurarsi che lo scarico sia in posizione regolare.

Premere il tasto di AVVIO/PAUSA. ! La fase di asciugatura avverrà con la manopola programmi ferma sul programma selezionato, fino a fine asciugatura. ! La spia del programma di asciugatura rimarrà accesa fino alla fase di raffreddamento che verrà segnalata con l’accensione della relativa spia. ! Alla fine del programma sul display viene visualizzata la scritta "End". Dopo 5 minuti l'apparecchio andrà in standby (in alcuni modelli verranno visualizzate due linee). ! Attendere lo spegnimento della spia PORTA BLOCCATA (circa 2 minuti dalla fine del programma) prima di aprire l'oblò. ! Spegnere la lavabiancheria portando la manopola programma in posizione OFF. ! Aprire l’oblò e rimuovere la biancheria. ! Chiudere il rubinetto dell’ acqua.

CANCELLAZIONE DEL PROGRAMMA DI

ASCIUGATURA ! Per cancellare il programma di asciugatura, tenere premuto il tasto SELEZIONE ASCIUGATURA per circa 3 secondi.

ATTENZIONE: non asciughi capi in lana, con imbottiture particolari (piumini, giacche a vento, etc...) capi delicatissimi. Se i capi sono lava e indossa è bene che riduca ulteriormente il carico per evitare la formazione di pieghe. ATTENZIONE: dopo la cancellazione del programma di asciugatura, inizierà una fase di raffreddamento e bisognerà attendere circa 10/20 minuti prima di aprire l'oblò.!

- Lavaggio ! Aprire il cassetto e introdurre il detersivo negli appositi scomparti. ! Consultare la tabella dei programmi e, in base ai tessuti da lavare, ruotare la manopola dei programmi per selezionare quello desiderato. ! Eventualmente modificare la temperatura di lavaggio. ! Premere i tasti opzione (se desiderati). ! Assicurarsi che il rubinetto dell’acqua sia aperto e che lo scarico sia in posizione regolare. - Asciugatura ! Selezionare il grado di asciugatura desiderato scegliendo uno dei 3 programmi automatici di asciugatura:

Programma di asciugatura extra asciutto (consigliato per spugne, accappatoi e carichi ingombranti).

Programma di asciugatura pronto stiro (che lascia la biancheria pronta per la stiratura).

Programma di asciugatura pronto armadio (per capi che non è necessario stirare).

! Se vuole impostare un’asciugatura a tempo, premere il tasto SELEZIONE ASCIUGATURA fino all’ accensione della spia corrispondente alla durata desiderata.

! Premere il tasto di AVVIO/PAUSA. ! La manopola programmi rimarrà ferma sul programma selezionato sino alla fine del ciclo. ! Al termine della fase di lavaggio, sul display verrà mostrato il tempo rimanente di asciugatura. ! La lavasciuga eseguirà l'intero programma di asciugatura. ! La spia del programma di asciugatura rimarrà accesa fino alla fase di raffreddamento che verrà segnalata con l’accensione della relativa spia. ! Alla fine del programma, sul display verrà visualizzata la scritta "End". Dopo 5 minuti l'apparecchio andrà in standby (in alcuni modelli verranno visualizzate due linee). ! Attendere lo spegnimento della spia PORTA BLOCCATA (circa 2 minuti dalla fine del programma) prima di aprire l'oblò. ! Spegnere la lavabiancheria portando la manopola dei programmi in posizione OFF. ! Aprire l’oblò e rimuovere la biancheria. ! Chiudere il rubinetto dell’acqua.

CANCELLAZIONE DEL PROGRAMMA DI

ASCIUGATURA ! Per cancellare il programma di asciugatura, tenere premuto il tasto SELEZIONE ASCIUGATURA per circa 3 secondi.

Il ciclo completo può essere eseguito solo con un carico di biancheria che non ecceda il massimo asciugabile indicato nella tabella dei programmi, altrimenti il risultato dell’asciugatura non sarà soddisfacente. ATTENZIONE: dopo la cancellazione del programma di asciugatura, inizierà una fase di raffreddamento e bisognerà attendere circa 10/20 minuti prima di aprire l'oblò.!

Nel caso si pensi che la lavatrice non funzioni in modo corretto, consultare la breve guida sotto riportata, con alcuni suggerimenti pratici per risolvere le anomalie più comuni.

Problema Possibili cause e soluzioni pratiche La lavatrice non funziona / non parte Verificare che la spina sia inserita in modo corretto. Controllare che non manchi la corrente. Verificare di aver selezionato correttamente il programma desiderato e di aver avviato la lavatrice correttamente. Appurare che il fusibile non sia bruciato e che la presa di corrente funzioni, provandola con un altro apparecchio come ad esempio una lampada. E’ possibile che l’oblò non sia chiuso in modo corretto: aprirlo e chiuderlo di nuovo. La lavatrice non carica acqua Verificare che il rubinetto dell’acqua sia aperto. Controllare che il timer sia posizionato in modo corretto. La lavatrice non scarica l’acqua Verificare che il filtro non sia intasato. Appurare che il tubo di scarico non sia piegato. Verificare che non ci siano corpi estranei nel filtro. Presenza di acqua sul pavimento vicino alla lavatrice È possibile che sia dovuto ad una perdita nella guarnizione posta tra rubinetto e tubo di carico; in tal caso, sostituirla e stringere bene tubo e rubinetto. La lavatrice non centrifuga Potrebbe essere dovuto al fatto che l’acqua non è ancora stata scaricata completamente: attendere alcuni minuti. In alcuni modelli, è presente la funzione “esclusione centrifuga”: verificare che non sia stata azionata. Un eccessivo utilizzo di detersivo può impedire l’esecuzione della centrifuga: ridurre il quantitativo per i successivi lavaggi. Si sentono forti vibrazioni durante la centrifuga La lavatrice potrebbe non essere completamente in piano: in caso, regolare i piedini come indicato nell’apposita sezione. Verificare di aver eliminato le staffe di trasporto. Assicurarsi che il carico sia distribuito in modo uniforme. Nel caso lampeggi o appaia un ERRORE specifico Se lampeggia o appare l’errore n. 0, 1, 5, 7 o 8, contattare direttamente il Centro Assistenza Tecnica. Se lampeggia o appare l’errore n. 2, la macchina non carica quindi verificare che il rubinetto dell’acqua sia aperto. Se lampeggia o appare l’errore n. 3, la macchina non scarica quindi controllare che lo scarico sia libero e che il tubo di scarico non sia piegato. Se lampeggia o appare l’errore n. 4, la macchina è troppo piena quindi chiudere il rubinetto dell’acqua e contattare il Centro Assistenza Tecnica. Se lampeggia o appare l’errore n. 9, spegnere la lavatrice, attendere 10-15 secondi ed eseguire nuovamente il programma.!

L’utilizzo di detersivi ecologici senza fosfati può produrre i seguenti effetti: - acqua di scarico dei risciacqui più torbida: è un effetto legato alla presenza di zeoliti in sospensione che non ha effetti negativi sull’efficacia del risciacquo. - presenza di polvere bianca (zeoliti) sul bucato al termine del lavaggio: è un effetto normale, la polvere non si ingloba nei tessuti e non ne altererà il loro colore. Per rimuoverla, effettuare un ciclo di risciacqui. Provare ad utilizzare meno detersivo per i futuri lavaggi. - presenza di schiuma nell’acqua dell’ultimo risciacquo: non è necessariamente indice di un cattivo risciacquo. Provare ad utilizzare meno detersivo per i futuri lavaggi. - vistosa formazione di schiuma: è spesso dovuta ai tensioattivi anionici presenti nella formulazione dei detersivi che difficilmente sono allontanabili dalla biancheria stessa. In questi casi, non è necessario eseguire più cicli di risciacquo per eliminare questi effetti: non si otterrà alcun beneficio.

Se l’inconveniente persiste o se si pensi che ci sia un malfunzionamento, contattare immediatamente un nostro Centro Assistenza Tecnica Autorizzato.

Si consiglia di utilizzare sempre ricambi originali, disponibili presso i nostri Centri Assistenza Tecnica Autorizzati.

La ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel libretto presente in questo prodotto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai proprio prodotti senza compromettere le caratteristiche essenziali.

Garanzia Il prodotto è garantito alle condizioni e nei termini riportati sul certificato inserito nel prodotto. Il certificato di garanzia dovrà essere conservato, debitamente compilato, per essere mostrato ad un nostro Centro Assistenza Tecnica Autorizzato, in caso di necessità.!
