MANUALE UTENTE HLF 1864XMN HOOVER

Grazie per aver acquistato questo prodotto.

Prima di utilizzare il frigorifero, leggere attentamente questo manuale di istruzioni per ottimizzare il rendimento dell'elettrodomestico. Conservare tutta la documentazione per future consultazioni o per altri proprietari. Questo prodotto è destinato esclusivamente all'uso domestico o applicazioni simili, come:

• zone cucina per il personale di negozi, uffici e altri ambienti lavorativi,
• aziende agricole, clienti di hotel e motel e altri ambienti residenziali,
• ad es. Bed and Breakfast (B&B),
• servizi di catering e altri usi diversi dalla vendita al dettaglio.

Questo elettrodomestico deve essere utilizzato esclusivamente per la conservazione di alimenti. Altri utilizzi sono pericolosi e il produttore in questi casi non sarà responsabile. Si raccomanda di consultare le condizioni della garanzia. Per un funzionamento senza problemi e per ottimizzare il rendimento dell'elettrodomestico, leggere attentamente queste istruzioni. Il mancato rispetto delle istruzioni fornite potrebbe annullare il diritto all'assistenza gratuita durante il periodo di garanzia.

INFORMAZIONI DI SICUREZZA

Questa guida contiene numerose informazioni importanti per la sicurezza. Conservare queste istruzioni in un luogo sicuro per una facile consultazione durante l'uso dell'elettrodomestico.

Il frigorifero contiene un gas refrigerante (isobutano, R600a) e un gas isolante (ciclopentano); entrambi i gas sono altamente compatibili con l'ambiente ma sono infiammabili.

Attenzione: rischio di incendio

Se il circuito di refrigerazione è visibilmente danneggiato:

- evitare la vicinanza con fiamme libere e fonti di ignizione.

Ventilare accuratamente l'ambiente in cui è installato l'elettrodomestico.

AVVERTENZA!

• Durante le operazioni di pulizia o trasporto dell'elettrodomestico, fare attenzione a non toccare i cavi metallici del condensatore sul retro dell'elettrodomestico per evitare di ferirsi le dita e le mani o di danneggiare il prodotto.
• Questo elettrodomestico non può essere impilato con altri elettrodomestici. Non sedersi né salire sull'elettrodomestico. Non è progettato per simili utilizzi. Ci si potrebbe ferire o l'elettrodomestico potrebbe danneggiarsi.
• Accertarsi che il cavo di alimentazione non resti impigliato sotto l'apparecchiatura per evitare che si laceri o si danneggi.
• Quando l'elettrodomestico viene posizionato, fare attenzione a non danneggiare il pavimento, i tubi, il rivestimento delle pareti ecc. Non spostare l'elettrodomestico tirandolo per il coperchio o per la maniglia. Non consentire ai bambini di giocare con l'apparecchio o manomettere i controlli. In caso di inosservanza delle istruzioni, l'azienda declina qualunque responsabilità.
• Non installare l'elettrodomestico in luoghi umidi, unti o polverosi, e non esporlo all'acqua e alla luce solare diretta.
• Non installare l'elettrodomestico accanto a caloriferi o materiali infiammabili.
• In caso di interruzione della corrente, non aprire il coperchio. Se il blackout non supera le 20 ore, gli alimenti congelati non dovrebbero subire alterazioni. Se l'interruzione della corrente dura di più, controllare il cibo e consumarlo immediatamente o ricongelarlo solo dopo averlo cotto.

- Se il coperchio del congelatore orizzontale non si riapre facilmente subito dopo che è stato chiuso, non si tratta di un problema, in quanto tale condizione dipende dalla differenza di pressione che si bilancerà entro pochi minuti consentendo nuovamente l'apertura del coperchio.

- Collegare l'elettrodomestico all'alimentazione elettrica solo dopo aver tolto l'imballo e le protezioni per il trasporto.

- Prima di accendere l'elettrodomestico, attendere almeno 4 ore per consentire all'olio del compressore di assestarsi nel caso in cui l'elettrodomestico sia stato trasportato in posizione orizzontale.

- Utilizzare il congelatore solo per gli scopi previsti, ossia la conservazione e il congelamento di alimenti.

- Non conservare medicinali o materiali di ricerca nelle cantinette. Non conservare medicinali o materiali di ricerca che richiedano un controllo rigido della temperatura di conservazione, in quanto potrebbero deteriorarsi e provocare reazioni incontrollate e pericolose.

- Prima di qualunque intervento, scollegare il cavo di alimentazione dalla presa elettrica.

- Quando il prodotto viene consegnato, accertarsi che non sia danneggiato e che tutti i componenti e gli accessori siano in perfette condizioni.

- In caso di perdita nell'impianto di refrigerazione, non toccare la presa di corrente ed evitare l'uso di fiamme libere. Aprire la finestra e arieggiare l'ambiente. Rivolgersi al centro assistenza per chiedere la riparazione.

• Non adoperare adattatori né cavi di prolunga.

- Non tirare o piegare eccessivamente il cavo di alimentazione e non toccare la spina con le mani umide.

- Per scongiurare il rischio di incendi o scosse elettriche, non danneggiare la spina e/o il cavo di alimentazione.

- Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecnico qualificato, per evitare rischi.

- Non collocare o conservare materiali infiammabili o estremamente volatili (ad es. etere, benzina, GPL, propano, bombolette per aerosol, adesivi, alcool puro), in quanto possono provocare esplosioni.

- Non adoperare né conservare spray infiammabili (ad es. bombolette di vernice spray) accanto alle cantinette, in quanto potrebbero svilupparsi incendi o esplosioni.

• Non collocare oggetti e/o contenitori pieni d'acqua sopra l'elettrodomestico.

- Si sconsiglia l'uso di prolunghe e prese multiple.

- Non smaltire l'elettrodomestico nel fuoco. Fare attenzione a non danneggiare il circuito/i tubi di raffreddamento dell'elettrodomestico durante il trasporto e l'uso. In caso di danni, non esporre l'elettrodomestico al fuoco o a potenziali fonti di ignizione, e ventilare immediatamente l'ambiente in cui è installato.

- L'impianto di refrigerazione collocato nella parte posteriore e nella parte interna delle cantinette contiene refrigerante, per cui occorre particolare attenzione a non danneggiare i tubi.

• Non adoperare apparecchiature elettriche all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.
• Non danneggiare il circuito di refrigerazione.
• Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
• Non adoperare apparecchiature elettriche all'interno dei comparti per la conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.
• Tenere libere da ostruzioni le aperture di ventilazione sull'involucro del frigorifero.
• Non toccare gli elementi di raffreddamento interni, soprattutto con le mani bagnate, per evitare bruciature o lesioni.
• Non adoperare oggetti appuntiti o affiliati (ad es. coltelli o forchette) per rimuovere il ghiaccio.
• Non utilizzare asciugacapelli, stufe o apparecchi simili per lo sbrinamento.
• Non adoperare coltelli o oggetti appuntiti per rimuovere brina o ghiaccio. Il circuito del refrigerante potrebbe danneggiarsi ed eventuali fuoriuscite potrebbero provocare danni oculari o incendi.
• Non adoperare dispositivi meccanici o altre apparecchiature per accelerare il processo di sbrinamento.
• Evitare nel modo più assoluto l'uso di fiamme libere o apparecchiature elettriche (ad es. stufe, pulitrici a vapore, candele, lampade a olio e altri oggetti simili) per accelerare lo sbrinamento.
• Non lavare con acqua la zona del compressore, ma dopo la pulizia strofinarla con un panno asciutto per evitare la formazione di ruggine.
• Tenere pulita la presa di corrente, in quanto l'eccesso di residui di polvere può causare incendi.
• Il prodotto è progettato e realizzato esclusivamente per l'uso domestico.
• Qualora il prodotto venga installato o utilizzato in ambienti commerciali o non residenziali, la garanzia potrebbe essere annullata.
• Il prodotto deve essere installato correttamente, posizionato e utilizzato secondo le istruzioni riportate nel manuale d'uso fornito in dotazione.
• La garanzia vale solo per i prodotti nuovi e non è trasferibile se il prodotto viene rivenduto.
• L'azienda declina qualunque responsabilità in caso di danni incidentali o consequenziali.
• La garanzia non limita in alcun modo i diritti dell'utente previsti dalla legge.
• Le cantinette non possono essere riparate dall'utente. Tutti gli interventi devono essere effettuati esclusivamente da personale qualificato.

SICUREZZA DEI BAMBINI!

• Se occorre smaltire un vecchio prodotto con un lucchetto applicato allo sportello, accertarsi che venga lasciato in condizioni sicure per evitare il pericolo di intrappolamento di bambini.
• Questo elettrodomestico può essere utilizzato dai bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto supervisione o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi rischi.
• Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate dai bambini senza supervisione.

Nomi dei componenti

Scusandoci per alcune caratteristiche e accessori del frigorifero che avete acquistato che potrebbero non corrispondere alle illustrazioni, si consiglia di fare riferimento alla lista di imballaggio del frigorifero.

Pannello comandi con display Ripiano in vetro Ripiano in vetro Cassetto grande per frutta e verdura Vassoio su porta Vassoio su porta Vassoio su porta Vassoio su porta Vassoio su porta Vassoio su porta

La configurazione che consente il maggiore risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti.

Attenzione

• A parte le soluzioni consigliate dal costruttore, non utilizzare attrezzature meccaniche o altri mezzi per accelerare lo sbrinamento.
• Ad eccezione dei tipi raccomandati dal produttore, non utilizzare elettrodomestici all'interno di dispense per alimenti.
• Il frigorifero è dotato di refrigerante R600a e materiale schiumogeno ciclopentano, che sono entrambi combustibili. Il frigorifero obsoleto deve essere isolato dal fuoco ed è vietato il trattamento con combustione.

Nuovo frigorifero

• Rimuovere tutti i materiali di imballaggio prima dell'uso, compresi la rondella di seduta inferiore e cuscinetti in schiuma e la carta gommata all'interno;
• Utilizzare un panno di pulizia tiepido e umido per pulire l'interno e l'esterno del frigorifero (aggiungere un po' di detersivo nell'acqua calda e usare acqua pulita per pulire);
• Disporre una scatola di messa a terra separata con entrambe le polarità. Non condividere la presa multiuso con altri elettrodomestici;
• Collegare il cavo di terra. Il dispersore della presa deve essere dotato di un cavo di messa a terra affidabile.

Trasporto e posizionamento del frigorifero

Trasporto

• Non capovolgere, girare, premere e scuotere il frigorifero. Quando si sposta il frigorifero, l'angolo di inclinazione non deve essere maggiore di 45°.
• Durante lo spostamento, non esercitare una pressione eccessiva sulla porta o sulla protezione superiore, altrimenti si verificheranno deformazioni.
• Togliere il frigorifero spostandolo leggermente all'indietro (meno di 20°) rispetto al rullo del carrello posteriore, per una breve distanza.

Posizionamento

• Posizionare il frigorifero in un luogo ventilato, lontano da fonti di calore e dalla luce diretta del sole. Per evitare la ruggine o ridurre il risultato dell'isolamento, non metterlo in luogo umido e in presenza di acqua.
• Lo spazio superiore per il frigorifero non deve essere inferiore a 30 cm. La distanza contro due lati non deve essere inferiore a 10 cm, la distanza contro la parete non deve superare 75 mm, ci deve essere la possibilità di aprire e chiudere la porta con praticità e di disperdere il calore.
• Posizionare il frigorifero su un pavimento piano e solido. (se non è stabile, si regolano le gambe di regolazione)

Accorgimenti per il risparmio energetico

• L'elettrodomestico deve essere posizionato nel punto più fresco della stanza, lontano da elettrodomestici che producono calore, lontano da condotti di riscaldamento, al riparo dalla luce diretta del sole.
• Lasciare raffreddare gli alimenti caldi a temperatura ambiente prima di inserirli nell'elettrodomestico. Un riempimento eccessivo fa andare a male gli alimenti,
• Assicurarsi di avvolgere correttamente gli alimenti e asciugare i contenitori prima di inserirli nell'elettrodomestico. In questo modo si riduce la formazione di brina all'interno dell'elettrodomestico.

Il cassetto dell'elettrodomestico non deve essere rivestito con foglio di alluminio, carta cerata, o carta da cucina.

- I rivestimenti interferiscono con la circolazione dell'aria fredda, rendendo l'elettrodomestico meno efficiente.

Organizzare ed etichettare gli alimenti per ridurre le aperture delle porte e le ricerche estese. Rimuovere tutti i prodotti necessari al momento giusto, e chiudere la porta il più rapidamente possibile.

Avvertenza

Accertarsi che la linea di alimentazione elettrica non sia schiacciata dal frigorifero o da altri articoli. Prima di collegare la linea di alimentazione elettrica, assicurarsi che il campo di tensione del frigorifero corrisponda a quello dell'alimentazione.

Assicurarsi che il frigorifero sia posizionato correttamente e in modo stabile. Essere consapevoli di tutte le questioni di sicurezza che richiedono attenzione.

1. Collegare l'elettricità

Dopo aver collegato l'elettricità, il frigorifero sarà in condizioni come uscito di fabbrica.

2. Mettere gli alimenti nel frigorifero

Suggerimento: dopo un breve periodo di funzionamento, il frigorifero arriverà alla temperatura di conservazione, oppure dopo la prima fermata del compressore, mettere gli alimenti all'interno per conservare la freschezza.

Nota: se la temperatura impostata viene modificata o se vengono immessi nuovi alimenti, la temperatura: all'interno del vano raggiunge l'equilibrio dopo un dato periodo di tempo, che è determinato dal grado di variazione della temperatura, dalla temperatura ambientale, dalla frequenza di apertura, dalla quantità di alimenti all'interno e così via.

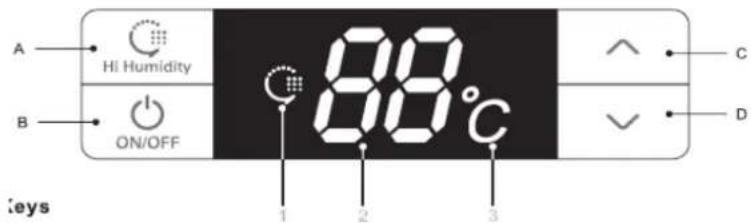

A Hi Humidity B ON/OFF 88°C 1 2 3 C D Keys

1. Tasto

a. Hi Humidity: Modalità Alta Umidità
B. ON/OFF: avvio o spegnimento del sistema
C. Λ: aumento della temperatura della cella frigorifera
D. V: diminuzione della temperatura della cella frigorifera

2. Nomi delle funzioni dello schermo di visualizzazione

1. Dato Alta Umidità
2. Digitron della zona di temperatura
3. Dato della temperatura (°C)

3. Controllo del display:

• Accensione per la prima volta: tutto acceso per tre secondi con attivazione dell'avvisatore acustico. La temperatura di default della cella frigorifera è di 5°C.

• Display funzionamento normale: Zona di visualizzazione della temperatura: quando c'è un guasto, mostrerà i codici di guasto girando in ordine di priorità; senza guasto, mostrerà la temperatura impostata. Dato Alta Umidità: acceso quando il sistema è in modalità Alta Umidità.
  • Controllo del display:

• In condizioni normali, non si accende più dopo trenta secondi senza apertura e pressione del tasto;

• Quando la porta è in stato di apertura, il display sarà sempre acceso e smetterà trenta secondi dopo la chiusura della porta.
• Quando si verifica un guasto e si trova all'interno del "Codice errore", lo schermo si accende per una volta e smette dopo trenta secondi (se il cicalino suona da molto tempo, premere un tasto qualsiasi per annullare l'avvisatore acustico di guasto);

4. Funzionamento in modalità utente

• Avviamento e spegnimento

In modalità di avvio, tenere premuto il tasto ON/OFF (tasto B) per tre secondi, il cicalino di avviamento si attiva e il sistema si spegnerà immediatamente; In modalità di spegnimento, tenere premuto il tasto ON/OFF (tasto B) per tre secondi, il cicalino di avviamento si attiva e il sistema si avvierà immediatamente.

Premere il tasto ON/OFF per tre secondi per spegnere il sistema e il display non verrà più visualizzato. Ad eccezione del tasto ON/OFF (tasto B), gli altri tasti smetteranno di rispondere, e il compressore, la lampada della porta e altri carichi si spegneranno immediatamente;

Premere il tasto ON/OFF per tre secondi per avviare il sistema. Prima di iniziare, se il sistema è in modalità di alta umidità, la cifra di alta umidità si accenderà, altrimenti il sistema accenderà solo la temperatura impostata e tutti i carichi si attiveranno nella modalità che avevano prima dello spegnimento.

La temperatura del frigorifero è controllata dal pannello di controllo del display. Si consiglia di impostare a 5 °C.

Tutte le seguenti funzioni devono essere attivate nello Stato di avviamento

- Modalità Alta Umidità

Quando il sistema non è in modalità Alta Umidità, premere e tenere premuto il tasto Hi Humidity (tasto A) per tre secondi per avviare la modalità Alta Umidità e la cifra Alta Umidità si accenderà.

Quando il sistema è in modalità Alta Umidità, premere e tenere premuto il tasto Hi Humidity (tasto A) per tre secondi per uscire dalla modalità Alta Umidità e la cifra Alta Umidità non si accenderà più.

Quando si avvia la modalità ad alta umidità, la cella frigorifera funziona in condizioni di alta umidità per migliorare l'umidità relativa dell'aria all'interno della cella frigorifera.

- Impostazione della temperatura della cella frigorifera

Premere i tasti di regolazione della temperatura A (tasto C) e V (tasto D) per impostare la temperatura all'interno della cella e la temperatura impostata si accenderà. Il campo di impostazione è compreso tra 2°C e 8°C (regolazione non periodica della temperatura); uscirà dal sistema in cinque secondi e l'impostazione avrà effetto. (entro cinque secondi dopo aver terminato l'impostazione, premere il tasto A o il tasto B per confermare manualmente lo stato dell'impostazione e rendere valida l'impostazione).

5. Comando della lampada

Quando si apre la porta delle celle frigorifere, la lampada delle celle frigorifere si accende. Quando si chiude la porta delle celle frigorifere, la luce delle celle frigorifere non si accende più.

6. Suggerimento per l'apertura della porta e comando di allarme per l'apertura della porta

Se la porta della cella frigorifera è stata aperta per 120 secondi, si attiverà l'avvisatore acustico, che suonerà ogni 2 secondi fino a quando la porta non viene chiusa. Premere un tasto qualsiasi per annullare l'avviso di apertura della porta.

7. Memoria delle interruzioni di alimentazione e stato di accensione iniziale

- In caso di interruzione dell'alimentazione, il frigorifero può memorizzare la modalità operativa e lo stato in cui si trovava in modo automatico. Quando l'alimentazione ritorna, ripristinerà lo stato in cui si trovava prima dell'interruzione ed attiverà la modalità che era stata impostata prima dell'interruzione.

• Stato di accensione iniziale: la temperatura impostata della cella frigorifera è +5°C e il sistema non è in modalità di alta umidità.
• Memoria: include la temperatura impostata della cella frigorifera, la modalità "Alta Umidità" e le ore di lavoro cumulative del compressore.

Ad esempio, se il sistema presenta un'interruzione di alimentazione in stato di alta umidità, dopo il ripristino, continuerà a funzionare in modalità "Alta umidità".

8. Segnalazione della temperatura elevata della cella frigorifera

Quando la temperatura della cella frigorifera è stata superiore a 15°C per sei ore, si attiva la segnalazione acustica di alta temperatura. Il cicalino suonerà per un secondo per dieci volte e poi dieci volte ogni trenta minuti, e la zona di visualizzazione della temperatura mostrerà il codice di guasto (E9); il segnale acustico si spegnerà quando la temperatura della cella frigorifera è inferiore a 10°C. Premere un tasto qualsiasi per annullare il cicalino di avvertimento (se non si attiva dopo trenta minuti). Tuttavia, lo stato di visualizzazione del codice di guasto non viene annullato, finché il guasto non viene risolto.

9. Consigli in caso di guasto

Codice di guasto	Consiglio	Codice di guasto	Consiglio
E1	Anomalia sensore di temperatura	E6	Errore di comunicazione
E4	Anomalia sensore sbrinamento	E9	Segnalazione della temperatura elevata della cella frigorifera
E7	Anomalia sensore di temperatura ambiente	EC	Guasto del circuito EEPROM

Nota: quando c'è un guasto, il sistema visualizzerà tutti i codici di errore della macchina uno dopo l'altro. La segnalazione sarà automaticamente annullata dopo il ripristino del guasto; altrimenti, premere un tasto qualsiasi per annullare la segnalazione. Quando si verifica un guasto, è una priorità mostrare il codice di guasto fino al ripristino del guasto, altrimenti la temperatura impostata e lo stato di alta umidità non possono essere visualizzati.

Se un guasto è stato visualizzato in continuo e il ripristino automatico non riesce, si prega di contattare il reparto post-vendita o personale di manutenzione qualificato.

10. Sbrinamento forzato

Premere e tenere premuti i tasti di "regolazione temperatura" ∧ e V per tre secondi per entrare in modalità sbrinamento forzato. La posizione alta della zona di temperatura del LED mostra sempre "3" con nessun display nella posizione bassa. Quando si entra in modalità sbrinamento forzato, il compressore si arresta immediatamente. Quando si lavora in modalità sbrinamento forzato o la condizione di uscita è soddisfatta, premere e tenere premuti i tasti di "regolazione della temperatura" A e V per tre secondi per uscire dalla modalità di sbrinamento forzato.

Non smontare o riparare arbitrariamente. Scegliere le officine di riparazione designate dal produttore per la sostituzione degli accessori.			Utilizzare una presa di alimentazione professionale standard a tre fori (superiore a 10 A). La messa a terra della presa deve essere buona.
Per evitare incendi, si prega di non utilizzare solventi combustibili nelle vicinanze del frigorifero.			Per evitare la distruzione, incendi e altri incidenti, si prega di non mettere nulla di combustibile, esplosivo, volatile e fortemente corrosivo nel frigorifero. Per evitare il congelamento, la rottura e altre perdite, non mettere le bottiglie con fluidi o contenitori sigillati nella cella frigorifera.
	Per evitare danni accidentali causati dalla chiusura di un bambino all'interno del frigorifero o dalla caduta del frigorifero, non permettere ai bambini di entrare nel frigorifero o di arrampicarsi su di esso.		Non mettere le cose pesanti nel frigorifero, altrimenti cadrà facilmente e causerà danni.
	Non mettere troppi alimenti in frigorifero		Non aprire la porta e i cassetti per lungo tempo e non aprire nemmeno frequentemente la porta e i cassetti, altrimenti si indebolirebbe l'efficienza dell'intera macchina e si aumenterebbe il carico operativo.
Quando il frigorifero non è in funzionamento normale o è fuori servizio, interrompere l'alimentazione e informare il centro di assistenza locale.			Non spruzzare acqua sulla parte superiore o posteriore del frigorifero, si rischia di ridurre l'effetto isolante.

Attenzione:

Il prodotto è un frigorifero domestico. Secondo le norme nazionali, il frigorifero domestico è utilizzabile solo per conservare gli alimenti e non può essere utilizzato per altri scopi come la conservazione di sangue, farmaci, prodotti biologici, ecc.

Pulizia

È facile lasciare tracce di impronte digitali sull'esterno del frigorifero.

Utilizzare un asciugamano asciutto per pulire. Pulire periodicamente la polvere sia dietro che sotto il frigorifero.

L'interno del frigorifero deve essere pulito frequentemente per evitare odori estranei. Dopo l'interruzione dell'alimentazione elettrica, utilizzare un panno morbido e un detergente neutro per pulire, risciacquare con acqua pulita.

Non utilizzare i seguenti prodotti per pulire l'interno del frigorifero:

• Detergenti alcalini o alcalescenti (possono causare la rottura del rivestimento interno e dei componenti in plastica)
• Sapone in polvere, benzina, acetato di amile, alcool, ecc. (possono distruggere i componenti plastici)

Lampade e sostituzione

Se la lampada si guasta, si prega di contattare il personale specializzato di assistenza a domicilio.

Inattività

Mancato utilizzo entro un lungo periodo di tempo

Si prega di spegnere

l'alimentazione per evitare scosse elettriche o incendi dovuti all'invecchiamento della linea elettrica; pulire l'interno del frigorifero; aprire la porta per un certo tempo e chiuderla dopo che l'interno si è asciugato completamente.

Mancanza di alimentazione: Ridurre i periodi di apertura il più

possibile; è meglio non introdurre alimenti freschi.

Smaltimento: Quando si deve smaltire un

frigorifero inutilizzato, la guarnizione della porta deve essere smontata, in modo che i bambini non rimangano chiusi all'interno involontariamente.

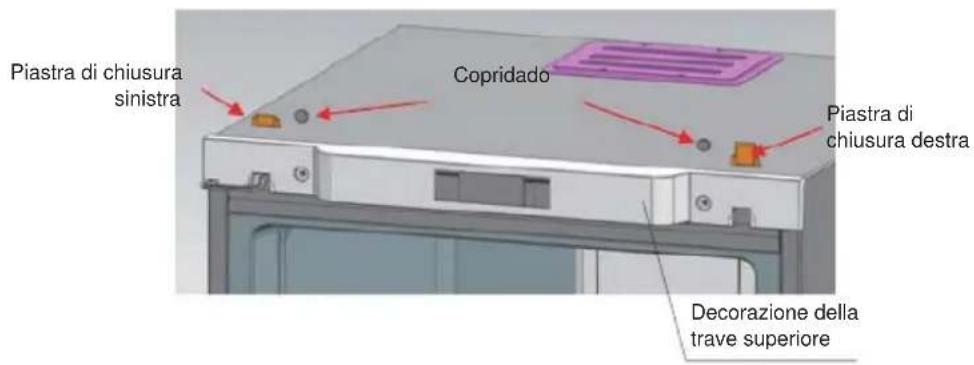

1. Rimuovere i due copridadi e le due piastre di copertura delle cerniere dalla trave superiore (aprire la porta verso destra)

Piastra di chiusura sinistra Copridado Piastra di chiusura destra Decorazione della trave superiore

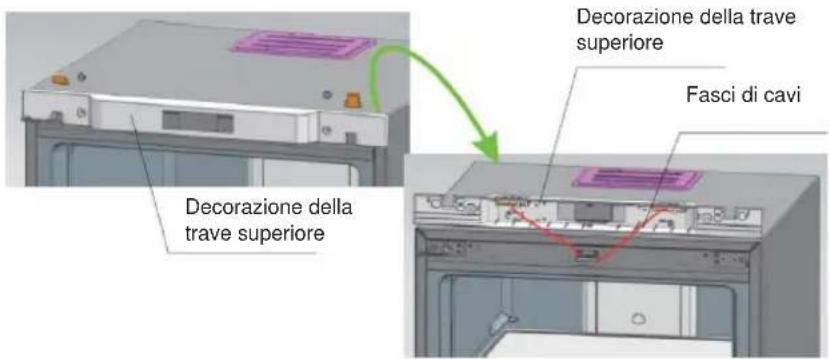

1. Rimuovere gli elementi decorativi dalla trave superiore

Decorazione della trave superiore Fasci di cavi Decorazione della trave superiore

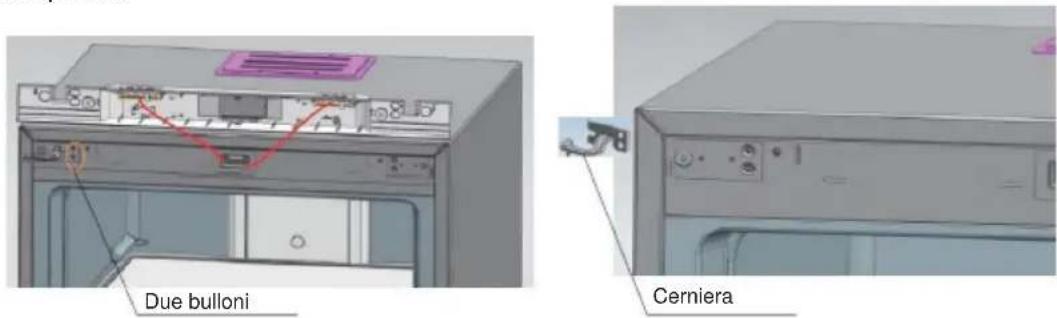

1. Togliere i due bulloni fissati con le cerniere, estrarre le cerniere da un lato e contemporaneamente smontare la porta. Come ultima cosa, estrarre le cerniere dalla porta.

Due bulloni Cerniera

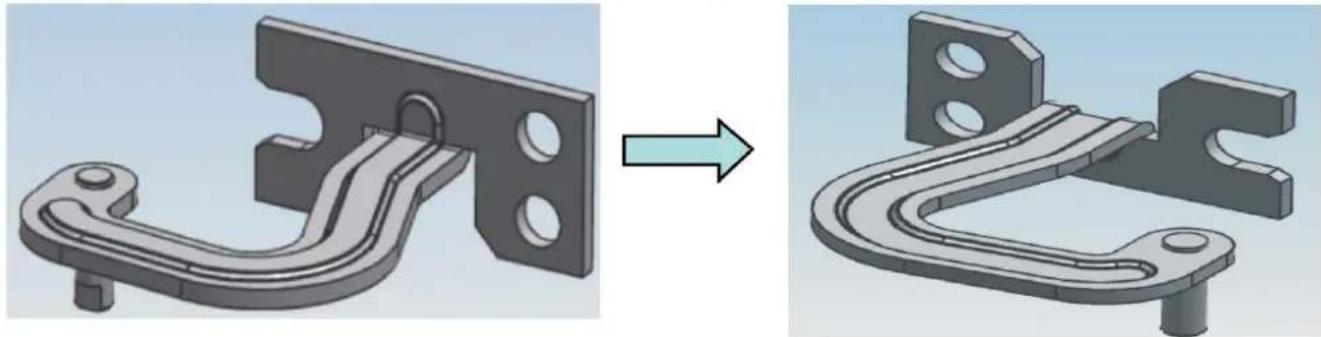

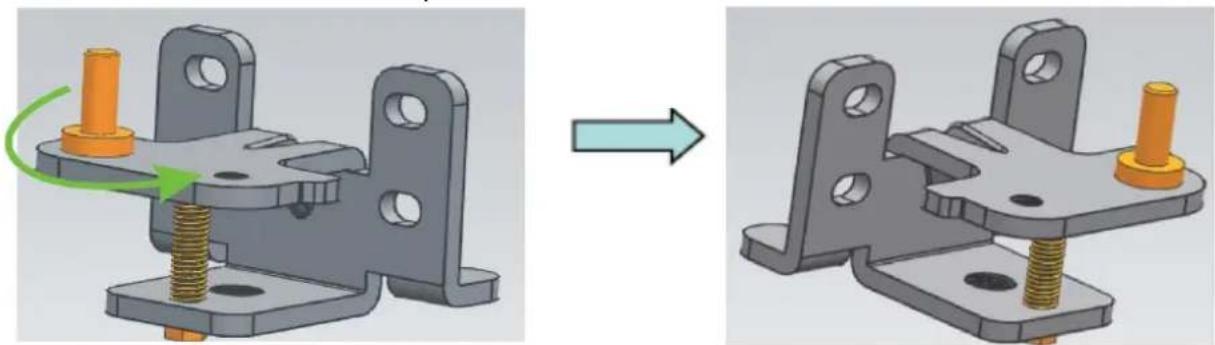

1. Rimontare il perno della cerniera inferiore: smontare il perno originale della cerniera e montarlo nella posizione illustrata.

1. Rimontare il perno delle cerniere superiori: smontare il perno delle cerniere e montarlo ruotandolo dall'altra estremità del foro della vite.

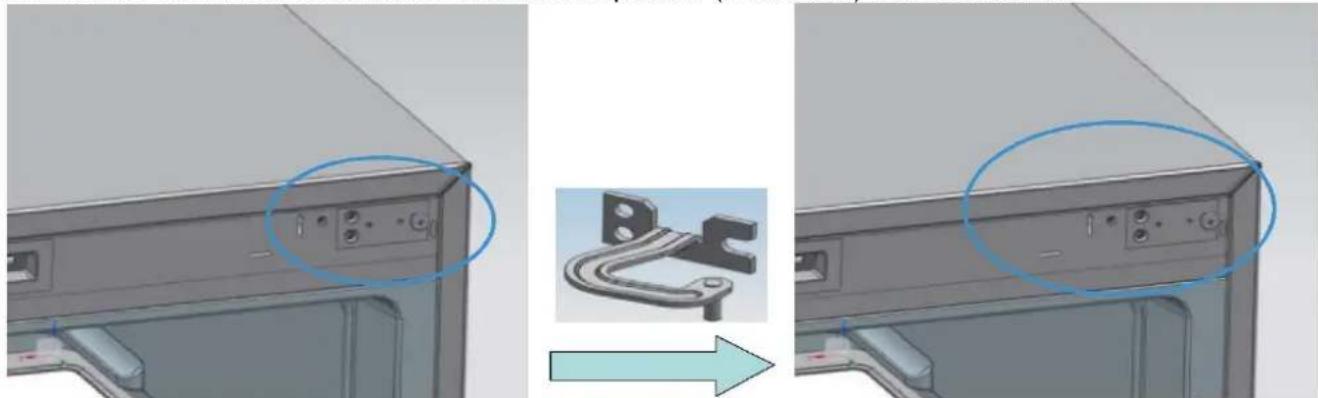

1. Installare l'estremità fissa delle cerniere superiori (a sinistra) sul lato destro

1. Installare la cerniera inferiore sul lato destro del frigorifero

8 Installare prima le cerniere superiori nei relativi fori dei perni a destra (sulla porta), quindi posizionare la porta sulle cerniere inferiori, premere le cerniere superiori nelle estremità fisse della cerniera e fissare per ultime le cerniere superiori.

9 Installare la decorazione della trave superiore, i copridadi e le piastre di copertura delle cerniere

Installazione della maniglia

Fase 1: Premontare i componenti e fissarli alla porta durante il montaggio generale.
Fase 2: montare la piastra di scorrimento nella base di montaggio della maniglia.
Fase 3: Fissare la finitura della maniglia sulla base di montaggio della maniglia.
Fase 4: Coprire la finitura della maniglia sulla base fissata con viti.


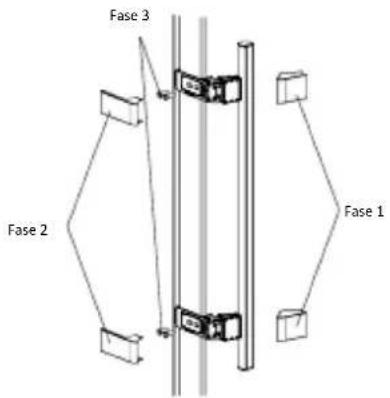

Riferimento finale

Fase 3 Fase 2 Fase 1

Fase 1: Togliere la copertura 1.

Fase 2: Togliere la copertura 2.

Fase 3: Togliere la vite e staccare la maniglia

GUIDA DI COLLEGAMENTO per ARMADIETTI FRIGORIFERO E FREEZER

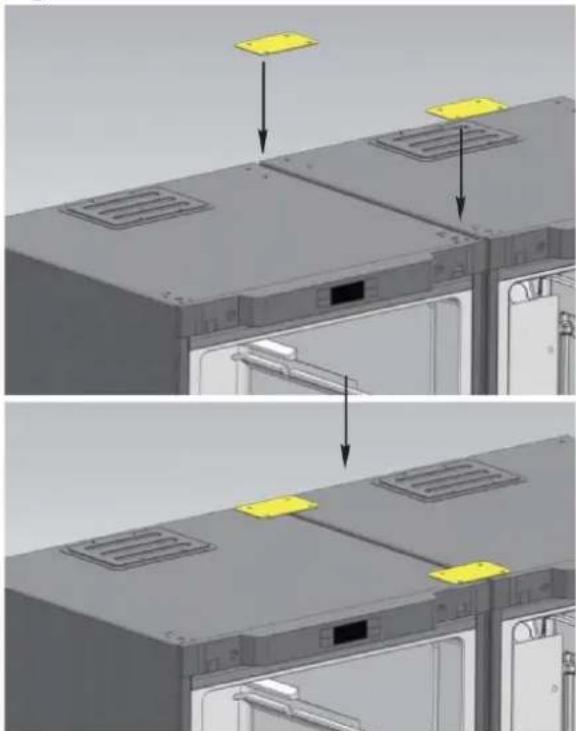

Prima fase: Mettere insieme due armadi con una distanza di soli 10 mm.

Fissare la cerniera di collegamento nella posizione mostrata in figura.

Seconda fase: Montare la cerniera di collegamento inferiore sul fondo di due armadi.

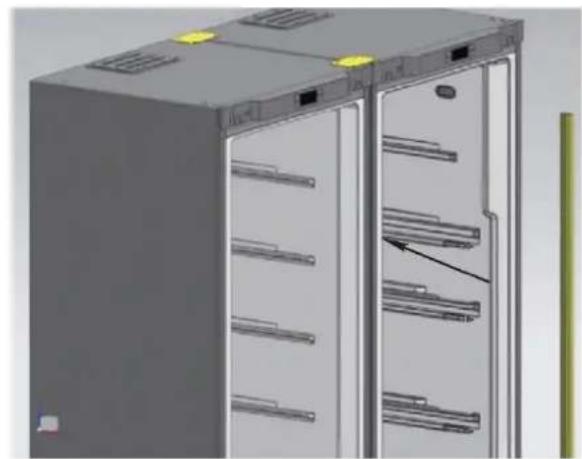

Terza fase: Mettere la barra all'interno dello spazio libero tra due armadietti. Completamento della fase di collegamento

Prima della revisione, si prega di leggere attentamente i seguenti contenuti

Fenomeno	Possibili motivi e questioni che necessitano di verifica
Mancato funzionamento	Non caricato con elettricità o con una spina allentataTensione troppo bassa
Scarsa freschezza	Regolazione alta temperaturaTroppi alimenti all'internoAlimenti caldiFunzionamento frequente della porta (apertura e chiusura)Chiusura porta incompletaFonte di calore nelle vicinanze
Rumori elevati	Pavimento irregolare e posizionamento instabilePosizionamento corretto degli accessori
Odore inusuale	Avvolgimento non sigillato di alimenti che emanano odoriAlimenti acidiInterno non pulito

Se la situazione persiste anche dopo aver verificato tutte le questioni di cui sopra, si prega di contattare l'ufficio post-vendita della nostra azienda.

Il cavo di alimentazione danneggiato deve essere sostituito dal personale di manutenzione incaricato dalla nostra azienda per motivi di sicurezza.

Fenomeno che non causa anomalie

All'interno dei tubi capillari, il fluido refrigerante scorre molto velocemente, a volte porta poche bolle d'aria, che potrebbero causare rumori irregolari all'ingresso.

Quando l'umidità dell'aria è relativamente alta, le zone intorno alla porta possono essere umide e si possono pulire con un panno umido.

SMALTIMENTO DEI VECCHI ELETTRODOMESTICI

Sull'unità è riportato il simbolo di conformità alla Direttiva europea 2012/19/UE relativa allo smaltimento di apparecchiature elettriche ed elettroniche usate (WEEE).

Le apparecchiature elettriche ed elettroniche di scarto contengono sostanze inquinanti (pericolose per l'ambiente) e componenti riutilizzabili. Le apparecchiature elettriche ed elettroniche di scarto devono essere sottoposte a trattamenti specifici per rimuovere e smaltire adeguatamente tutte le sostanze inquinanti e per recuperare e riciclare i materiali.

Osservando alcune regole basilari, tutti possono contribuire a evitare danni ambientali causati dalle apparecchiature elettriche ed elettroniche di scarto: Le apparecchiature elettriche ed elettroniche di scarto non devono essere gestite come rifiuti domestici.

Le apparecchiature elettriche ed elettroniche di scarto devono essere consegnate negli appositi punti di raccolta gestiti dagli enti comunali o da aziende regolarmente registrate. In molti paesi è prevista la raccolta a domicilio delle apparecchiature elettriche ed elettroniche di scarto di dimensioni notevoli. In molto paesi, quando si acquista un nuovo elettrodomestico, quello vecchio può essere restituito al rivenditore che è obbligato a prelevarlo gratuitamente alla consegna di quello nuovo, purché sia di tipo equivalente e abbia le stesse funzioni di quello fornito.

Conformità

L'applicazione del contrassegno € sul prodotto garantisce la conformità a tutti i requisiti in materia di sicurezza, salute e ambiente previsti dalla legge.

Inglese

Per i frigoriferi cantina: «Apparecchio destinato esclusivamente alla conservazione del vino»

Per gli apparecchi a libera installazione: «Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso»

Per gli apparecchi senza uno scomparto a 4 stelle: «Apparecchio di refrigerazione non idoneo al congelamento di alimenti»

CONSERVAZIONE DEGLI ALIMENTI

Posizionare diversi alimenti in diversi scomparti secondo la tabella sottostante

Vani frigoriferi	Tipo di alimento
Porta o balconi del vano frigorifero	Alimenti con conservanti naturali, come marmellate, succhi di frutta, bevande, condimenti.Non conservare alimenti deperibili.
Cassetto crisper (cassetto insalata)	Frutta, erbe e verdura devono essere collocati separatamente nel contenitore più fresco.Non conservare banane, cipolle, patate, aglio in frigorifero.
Ripiano frigorifero - centrale	Prodotti lattiero-cascari, uova
Ripiano frigorifero - top	Alimenti che non necessitano di cottura, come cibi pronti da mangiare, salumi, avanzi.
Cassetto/i congelatore/vassoio	Alimenti per la conservazione a lungo termine.Cassetto inferiore per carne cruda, pollame, pesce.Cassetto centrale per verdure surgelate, patatine.Vassoio superiore per gelato, frutta surgelata, prodotti da forno surgelati.

• Si consiglia di impostare la temperatura a 4°C nel vano frigorifero e, se possibile, a -18°C nel vano freezer.
• Per la maggior parte delle categorie di alimenti, il tempo di conservazione più lungo nel vano frigorifero si ottiene con temperature più fredde. Poiché alcuni prodotti particolari (come frutta e verdura fresca) possono essere danneggiati da temperature più fredde, si consiglia di conservarli nei cassetti verdura, quando presenti. Se non sono presenti, mantenere un'impostazione media del termostato.
• Per gli alimenti surgelati, fare riferimento al tempo di conservazione scritto sulla confezione degli alimenti. Questo tempo di conservazione si ottiene quando l'impostazione rispetta le temperature di riferimento del vano (una stella -6°C, due stelle -12°C, tre stelle -18°C).

POSIZIONAMENTO

Installare il frigorifero in un luogo in cui la temperatura ambientale corrisponda alla classe climatica indicata nell'etichetta dell'apparecchio:

• Temperata estesa (SN): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10 °C e 32 °C»
• Temperata (N): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 32 °C»
• Subtropicale (ST): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 38 °C»
• Tropicale (T): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 43 °C»

DISPONIBILITA' DEI RICAMBI

termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall'immissione sul mercato dell'ultima unità del modello; maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall'immissione sul mercato dell'ultima unità del modello;

GARANZIA

La garanzia minima è: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, la Tunisia nessuna garanzia legale richiesta.

ASSISTENZA TECNICA

Per contattare l'assistenza tecnica, visitare il nostro sito Web: https://corporate.haier-europe.com/en/. Nella sezione "websites", scegli la marca del tuo prodotto e il tuo paese. Verrai reindirizzato al sito specifico dove potrai trovare il numero di telefono e il modulo per contattare l'assistenza tecnica

Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o eseguire la scansione del QR sull'etichetta energetica fornita con l'apparecchio

HU
