MANUAL DE USUARIO HLF 1864XMN HOOVER

Gracias por haber adquirido este producto.

Antes de utilizar el frigorífico, le aconsejamos que lea atentamente este manual de instrucciones para maximizar su rendimiento. Guarde toda la documentación

para consultas o propietarios futuros. Este producto deberá destinarse únicamente a usos domésticos u otras aplicaciones similares, como:

- el área de cocina para personal en tiendas, oficinas y otros entornos de trabajo,

- en casas de campo o por clientes de hoteles, moteles y otros entornos de tipo residencial,

- en establecimientos bed and breakfasts (B&B),

- para servicios de catering y usos similares no destinados a la venta al por menor.

Este aparato deberá ser destinado única y exclusivamente a la conservación de alimentos. Cualquier otro uso se considera peligroso y el fabricante no podrá ser considerado responsable de cualquier omisión. Asimismo, se recomienda leer las condiciones de garantía. Es importante leer atentamente estas instrucciones para conseguir el máximo rendimiento y un funcionamiento óptimo de su electrodoméstico. No respetar estas instrucciones podría dejar sin validez su derecho a acceder al servicio técnico gratuito durante el período de garantía.

INFORMACIÓN DE SEGURIDAD

Esta guía puede contener información de seguridad importante. Le sugerimos guardar estas instrucciones en un lugar seguro para poder consultarlas en el futuro y garantizar que tenga una buena experiencia con el electrodoméstico.

El congelador contiene un gas refrigerante (R600a: isobutano) y gas aislante

(ciclopentano) que, aunque poseen una elevada compatibilidad con el medio ambiente, son inflamables.

Precaución: riesgo de incendio

En caso de producirse daños en el circuito de refrigerante:

- Evite llamas desnudas y fuentes de ignición. Ventile a fondo la estancia donde se encuentre situado el electrodoméstico.

PRECAUCIÓN

- Durante la limpieza y el transporte, deberá tener cuidado de no tocar los cables metálicos del condensador en la parte posterior del electrodoméstico, puesto que podría lesionarse los dedos y las manos o dañar el producto.

- Este electrodoméstico no se puede instalar apilado sobre otro. No intente sentarse ni ponerse de pie sobre el electrodoméstico pues no ha sido diseñado para dichos usos. Podría dañar el electrodoméstico o sufrir lesiones personales.

- Para evitar que se produzcan cortes o daños en el cable de alimentación, asegúrese de que no quede atrapado debajo del electrodoméstico durante y después del transporte/traslado del electrodoméstico.

- Al colocar el electrodoméstico, tenga cuidado de no causar daños en revestimientos de suelos, tuberías, revestimientos de paredes, etc. No intente mover el electrodoméstico tirando de la puerta o del asa. No permita que los niños jueguen con el electrodoméstico ni con los controles. Nuestra empresa declina toda responsabilidad en caso de que no se sigan las instrucciones pertinentes.

- No instale el electrodoméstico en un lugar húmedo o sucio, ni lo exponga a la luz directa del sol o el agua.

- No instale el electrodoméstico cerca de calentadores o materiales inflamables.

- En caso de fallo en el suministro eléctrico, no abra la puerta. Si el corte en el suministro eléctrico se prolonga durante menos de 20 horas, los alimentos congelados no deberían verse afectados. Si el corte se prolonga durante más tiempo,

deberá procederse a la comprobación de los alimentos y consumirse de inmediato; también se pueden cocinar y volver a congelar.

- Si le resulta difícil abrir la puerta del congelador justo después de cerrarla, no se preocupe. Esto se debe a la diferencia de presión que deberá eculizarse para permitir que la puerta vuelva a abrirse normalmente transcurridos unos minutos.

- No conecte el electrodoméstico al suministro eléctrico hasta que todos los embalajes y protectores para el transporte se hayan retirado por completo.

- Si el electrodoméstico se ha transportado en posición horizontal, proceda a colocarlo en su lugar de instalación y espere un mínimo de 4 horas antes de ponerlo en marcha para que repose el aceite del compresor.

- Este congelador solo debe utilizarse para los fines para los que ha sido concebido, a saber, el almacenamiento y la congelación de productos comestibles.

- No guarde medicamentos ni material de laboratorio en la cámara de vino. Es posible que, al almacenar material que requiere un estricto control de la temperatura de almacenamiento, este se deteriore o que se produzca una reacción incontrolada peligrosa.

- Antes de llevar a cabo cualquier operación, desenchufe el cable de alimentación de la toma eléctrica.

- Una vez recibido, realice las comprobaciones pertinentes a fin de garantizar que el producto no presenta daños y que todos los componentes y accesorios están en perfecto estado.

- Si se advierte una fuga en el sistema de refrigeración, no toque la toma mural y no utilice llamas vivas. Abra la ventana y ventile la estancia. A continuación, llame a un centro de asistencia técnica para solicitar la reparación.

- No use cables prolongadores ni adaptadores.

- No tire en exceso del cable. No pliegue el cable. No toque el enchufe con las manos húmedas.

- No dañe el enchufe o el cable de alimentación; esto podría provocar incendios o descargas eléctricas.

- El fabricante, su servicio técnico o un técnico cualificado deben sustituir el cable de alimentación que esté dañado para evitar riesgos.

- No coloque ni almacene materiales inflamables y muy volátiles, como éter, gasolina, GLP, gas propano, aerosoles, adhesivos, alcohol puro, etc.

- Estos materiales pueden provocar una explosión.

- No utilice ni almacene aerosoles inflamables, como pintura en espray, cerca de la cámara de vino. Esto podría provocar explosiones o incendios.

- No coloque objetos ni contenedores con agua encima del aparato.

- No recomendamos el uso de cables prolongadores ni adaptadores con varias tomas.

- No arroje el electrodoméstico al fuego. Tenga cuidado de no dañar las tuberías/el circuito de refrigeración del electrodoméstico durante el transporte o el uso. En caso de daños, no exponga el electrodoméstico al fuego, a una fuente de ignición

potencial y ventile de inmediato la estancia donde se encuentre situado el electrodoméstico.

• El sistema de refrigeración situado en la parte posterior e interior de la cámara de vino contiene refrigerante. Por lo tanto, evite dañar los tubos.
• No use dispositivos eléctricos dentro de los compartimentos para alimentos del electrodoméstico, salvo que sean del tipo recomendado por el fabricante.
• No dañe el circuito refrigerante.
• No utilice dispositivos mecánicos u otros equipos para acelerar el proceso de descongelación, salvo aquellos recomendados por el fabricante.
• No use dispositivos eléctricos dentro de los compartimentos para alimentos, salvo que sean del tipo recomendado por el fabricante.
• Para evitar lesiones o quemaduras, no toque los elementos de refrigeración internos, sobre todo si tiene las manos mojadas.
• No obstruya las aberturas de ventilación de la carcasa del electrodoméstico o de la estructura integrada.
• No use objetos puntiagudos o afilados como cuchillos o tenedores para eliminar la escarcha.
• No utilice secadores de pelo, estufas eléctricas u otros aparatos similares para descongelar.
• No utilice un cuchillo o cualquier objeto afilado para eliminar escarcha o hielo. Si lo hace, el circuito refrigerante podría resultar dañado y las fugas podrían provocar incendios o daños oculares.
• No utilice dispositivos mecánicos u otros equipos para acelerar el proceso de descongelación.
• Evite absolutamente el uso de llamas descubiertas o equipos eléctricos para acelerar la fase de descongelación, tales como calefactores, limpiadores de vapor, velas, lámparas de aceite y similares.
• Nunca realice un lavado con agua del compresor, simplemente pase un paño seco para evitar el óxido tras la limpieza.
• Se recomienda mantener el enchufe limpio; cualquier exceso de polvo sobre el enchufe podría provocar un incendio.
• Este producto está diseñado y construido únicamente para usos domésticos.
• La garantía quedará sin validez si el producto se instala o utiliza en lugares comerciales o no residenciales.
• El producto debe instalarse, ubicarse y manejarse correctamente, de acuerdo con las instrucciones contenidas en el Manual de instrucciones del usuario suministrado.
• La garantía se aplica solo a productos nuevos y no es transferible si se revende el producto.
• Nuestra empresa declina toda responsabilidad en caso de datos incidentales o emergentes.
• La garantía no afectará, en ningún caso, a sus derechos legales.

- No lleve a cabo reparaciones en la cámara de vino. Todas las intervenciones debe llevarlas a cabo únicamente personal cualificado.

SEGURIDAD DE LOS NIÑOS

- Si va a eliminar un producto antiguo con un cerrojo o un pasador instalado en la puerta, asegúrese de depositarlo en condiciones seguras que eviten que queden niños atrapados en su interior.

- Este electrodoméstico puede ser utilizado por niños de 8 años o más y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, siempre y cuando estén supervisados o hayan recibido instrucciones adecuadas acerca de cómo utilizarlo de forma segura y entiendan los riesgos implicados.

- Los niños no deben jugar con el aparato. Los niños sin supervisión no deben realizar operaciones de limpieza y mantenimiento.

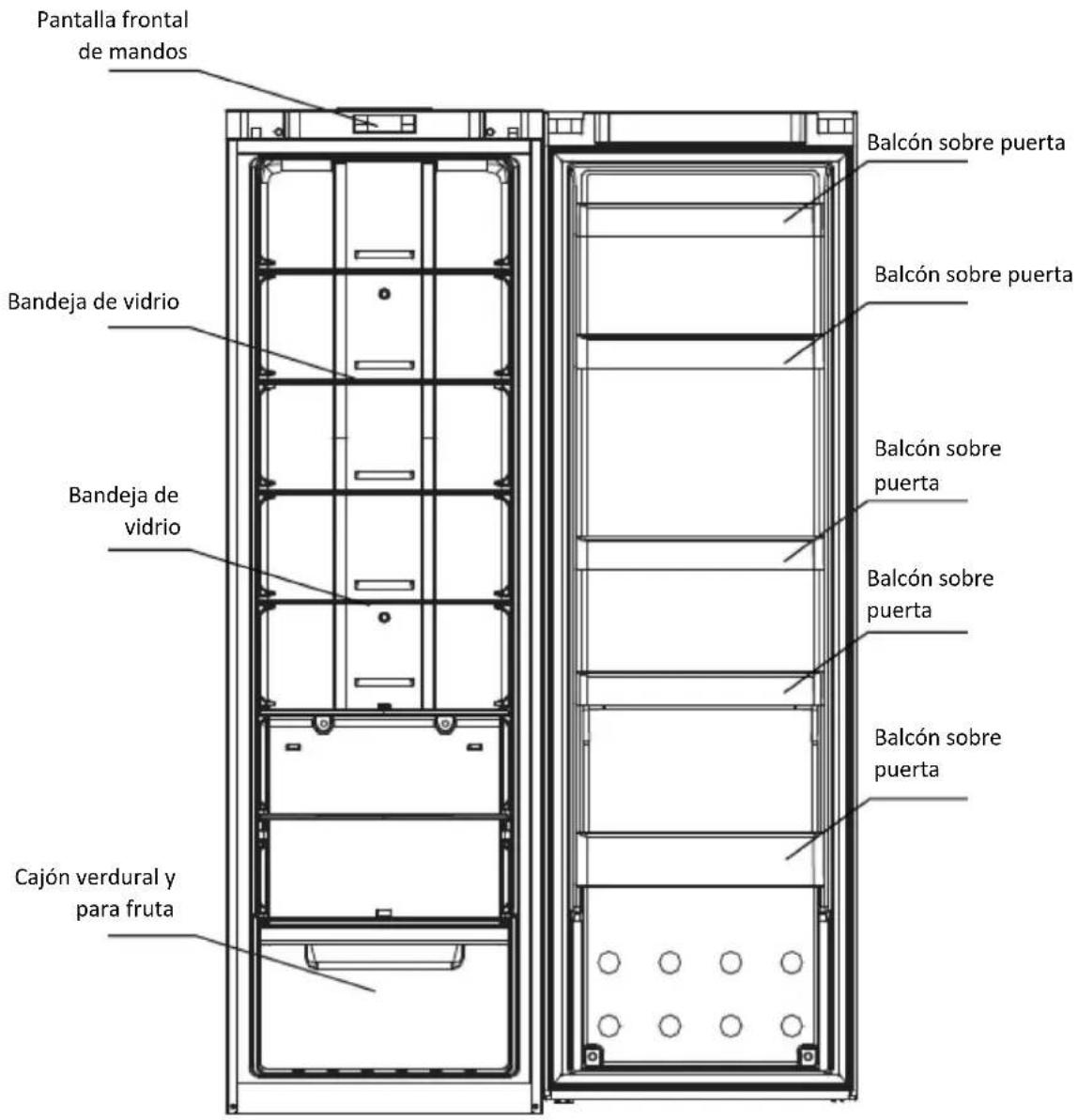

Nombres de los componentes

Nos disculpamos por algunas características y accesorios del frigorífico que puede, no estar de acuerdo con las ilustraciones; en caso de dudas, consulte la lista de empaque en el frigorífico por favor.

Pantalla frontal de mandos Bandeja de vidrio Bandeja de vidrio Cajón verdural y para fruta Balcón sobre puerta Balcón sobre puerta Balcón sobre puerta Balcón sobre puerta Balcón sobre puerta

La configuración que ahorra más energía requiere colocar cajones, fiambreras y estantes en el producto. Consulta las imágenes anteriores.

Preparación antes de usar

Advertencia

• Excepto las soluciones recomendadas por el fabricante, no utilizar equipos mecánicos u otros medios para acelerar el desescarche.
• Excepto los tipos recomendados por el fabricante, no utilice aparatos eléctricos dentro de los armarios de alimentos.
• El frigorífico está provisto de refrigerante R600a y material de espuma de ciclopentano, y ambos son materiales combustibles. El frigorífico obsoleto debe estar aislado del fuego y el tratamiento de combustión está prohibido.

Nuevo frigorífico

• Retire todos los materiales de embalaje antes de usarlos, incluyendo la arandela de asiento inferior y las almohadillas de espuma y engomadas en su interior;
• Use un paño de limpieza tibio y húmedo para limpiar el interior y el exterior del frigorífico (agregue un poco de detergente en el agua tibia y use agua limpia para limpiar);
• Disponga de una toma de tierra separada con ambas polaridades. No comparta el enchufe multiusos con otros aparatos eléctricos;
• Conecte el cable de tierra. El electrodo de tierra de la toma de corriente debe estar equipado con un fiable cable de conexión a tierra.

Transporte y colocación del frigorífico

Transporte

• No invierta, atraviese, presione y agite el frigorífico. Al mover el frigorífico, el ángulo de inclinación no deberá ser superior a 45°.
• Cuando se mueva, no ejerza una presión excesiva sobre la puerta o la cubierta superior, ya que de lo contrario se producirá una deformación.
• Retire ligeramente el frigorífico hacia atrás (menos de 20°) hasta los rodillos posteriores del carrito.

Colocación

• Coloque el frigorífico en un lugar ventilado, lejos de fuentes de calor y de la luz solar directa. Para evitar la oxidación o reducir el resultado del aislamiento, no lo coloque en un lugar húmedo y regado.
• El espacio superior para el frigorífico no debe ser inferior a 30 cm. La distancia entre ambos lados no deberá ser inferior a 10 cm, la distancia contra la pared no deberá exceder los 75 mm, lo que facilitará la apertura y el cierre de la puerta y la dispersión del calor.
• Colocar el frigorífico sobre un suelo estable y nivelado. (si no es estable, usted puede regular las patas reguladoras)

Consejos para ahorrar energía

• El electrodoméstico debe estar ubicado en el lugar más fresco de la habitación, lejos de los aparatos que producen calor o conductos de calefacción, y fuera de la luz solar directa.
• Deje que los alimentos calientes se enfríen a temperatura ambiente antes de colocarlos en el aparato. La sobrecarga deteriora los alimentos.
• Asegúrese de envolver los alimentos adecuadamente y de secar los recipientes antes de colocarlos en el electrodoméstico. Esto reduce la acumulación de escarcha en el interior del electrodoméstico.

El contenedor de almacenamiento de electrodomésticos no debe ser forrado con papel de aluminio, papel encerado, o toallas de papel.

- Los revestimientos interfieren con la circulación del aire frío, haciendo que el aparato sea menos eficiente.

Organice y etiquete los alimentos para reducir las aberturas de las puertas y las búsquedas prolongadas. Retire tantos elementos como sea necesario en el momento y cierre

la puerta como sea posible.

Atención

Asegúrese de que la línea eléctrica no esté presionada por el refrigerador u otros artículos. Antes de conectar la línea de alimentación, asegúrese de que el rango de tensión del frigorífico coincide con el de la fuente de alimentación.

Asegúrese de que el frigorífico esté bien colocado y estable. Sea consciente de todas las cuestiones de seguridad que necesitan atención.

1. Conecte la electricidad

Después de conectar la electricidad, el frigorífico entrará en estado de fábrica.

1. Ponga la comida en el frigorífico

Sugerencia: después de trabajar a tiempo, el frigorífico llegará a la temperatura de almacenamiento o después de la primera parada del compresor; poner los alimentos en él, lo que es beneficioso para mantener la frescura.

Nota: si se altera la temperatura ajustada o se introducen nuevos alimentos, la temperatura: dentro del armario se alcanzará el equilibrio después un periodo determinado, que se determina del grado de alteración de la temperatura, la temperatura del ambiente, la frecuencia de apertura, la cantidad de los alimentos en el interior y otro.

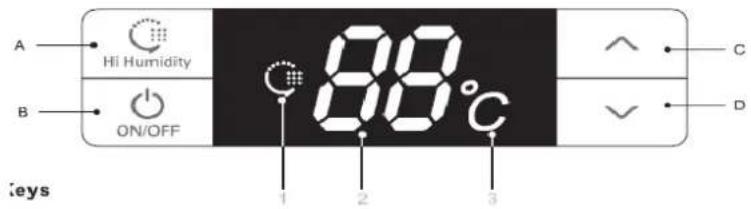

A Hi Humidity B ON/OFF 88°C 1 2 3 C D Keys

1. Teclas

A. Alta humedad: Modo de alta humedad
B. ON/OFF: arranque o apague el sistema
C. ^:aumentar la temperatura de la cámara frigorífica
D. V: disminución de la temperatura de la cámara frigorífica

2. Nombres de las funciones de la pantalla de visualización

1. Valor de alta humedad
2. Digitron de la región de temperatura
3. Valor de temperatura (°C)

3. Control de la pantalla

• Encendido por primera vez:
  todo parpadea durante tres segundos con el sonido del avisador.
  La temperatura por defecto de la cámara frigorífica es 5°C.
• Pantalla de operación normal:
  Región de visualización de la temperatura: cuando hay un fallo, mostrará los códigos de fallo en orden de prioridad; sin fallo, mostrará la temperatura ajustada.
  Valor de alta humedad: se enciende cuando el sistema está en el modo de alta humedad.

• Control de la pantalla:

1. En condiciones normales, no se enciende, después de treinta segundos sin abrir y sin pulsar la tecla;
2. Cuando la puerta está en estado abierto, la pantalla se encenderá todo el tiempo y dejará de encenderse treinta segundos después de que la puerta se cierre.
3. Cuando se produce un fallo y se encuentra dentro del "Código de fallo", la pantalla se enciende una vez y deja de encenderse al cabo de treinta segundos (si el zumbador ha estado sonando durante mucho tiempo en a, pulse cualquier tecla para cancelar el aviso de fallo);

4. Funcionamiento del modo de usuario

- Puesta en marcha y parada

En el modo de arranque, mantenga pulsada la tecla ON/OFF (tecla B) durante tres segundos, sonará el aviso de inicio y el sistema se apagará inmediatamente; En el modo de apagado, presione y mantenga presionada la tecla ON/OFF (tecla B) durante tres segundos, sonará el aviso de inicio y el sistema se iniciará inmediatamente.

Presione la tecla ON/OFF durante tres segundos para apagar el sistema y la pantalla no se mostrará más. Excepto la tecla ON/OFF (tecla B), otras teclas dejarán de responder y el compresor, la lámpara de la puerta y otras cargas se apagarán inmediatamente;

Pulse la tecla ON/OFF durante tres segundos para poner en marcha el sistema. Antes de comenzar, si el sistema está en Modo Alta Humedad, la figura de Alta Humedad se enciende, de lo contrario el sistema sólo parpadea con la temperatura establecida y todas las cargas se ejecutan en el modo que se ha establecido antes del apagado.

La temperatura del refrigerador se controla mediante el panel de control de la pantalla. Se recomienda configurarlo en 5 °C.

Todas las siguientes funciones deben ser activadas en el estado de inicio

- Modo de alta humedad

Cuando el sistema no está en el modo de alta humedad, presione y mantenga presionada la tecla de alta humedad (tecla A) durante tres segundos para iniciar el modo de alta humedad y el valor de alta humedad se enciende.

Cuando el sistema está en el modo de alta humedad, presione y mantenga presionada la tecla de alta humedad (tecla A) durante tres segundos para salir del modo de alta humedad; el valor de alta humedad deja de encenderse.

Al iniciar el modo de alta humedad, la cámara frigorífica funcionará en condiciones de alta humedad para mejorar la humedad relativa del aire dentro de la cámara frigorífica.

- Ajuste la temperatura de la cámara frigorífica

Pulsar las teclas de regulación de temperatura A (tecla C) y V (tecla D) para ajustar la temperatura dentro de la cámara y la temperatura ajustada se enciende. El rango de ajuste es entre 2° C y 8° C (regulación de temperatura no periódica); saldrá del sistema en cinco segundos y el ajuste entrará en vigor. (dentro de los cinco segundos siguientes a la finalización del ajuste, pulse la tecla A o la tecla B para confirmar el estado del ajuste manualmente y hacer que el ajuste sea válido).

5. Control de la lámpara de iluminación

Cuando se abre la puerta de la cámara frigorífica, la lámpara de iluminación de la cámara se enciende. Al cerrar la puerta de la cámara frigorífica, la lámpara de iluminación de la cámara se apaga

6. Indicación de apertura de puerta y control de alarma de apertura de puerta

Si la puerta de la cámara frigorífica ha estado abierta durante 120 segundos, sonará el aviso sonoro que se activará durante 2 segundos hasta que la puerta se cierre. Pulse cualquier tecla para cancelar la advertencia de apertura de la puerta.

7. Memoria de interrupción de alimentación y estado inicial de encendido

- Cuando se produce una interrupción de energía, el frigorífico puede memorizar el modo de operación y el estado antes que automáticamente; cuando se enciende, se recupera al estado antes de la interrupción y ejecuta el modo que se estableció antes de la interrupción.

- Estado de encendido inicial: la temperatura ajustada de la cámara frigorífica es +5°C y el sistema no está en modo de alta humedad.

- Memoria: incluye el ajuste de la temperatura de la cámara de refrigeración, el modo "Alta humedad" y las horas de trabajo acumuladas del compresor.

Por ejemplo, si el sistema tiene un fallo de alimentación en estado de alta humedad, seguirá funcionando en modo de "alta humedad" después de la recuperación.

8. Aviso de alta temperatura de la cámara frigorífica

Cuando la temperatura de la cámara frigorífica ha estado por encima de 15°C durante seis horas, sonará el aviso de alta temperatura. El zumbador sonará por segundo durante diez veces y luego diez veces cada treinta minutos, y la región de visualización de la temperatura mostrará el código de fallo (E9); el zumbido será interrumpido cuando la temperatura de la cámara frigorífica será por abajo de 10°C. Presione cualquier tecla para cancelar el sonido de advertencia (si no suena después de treinta minutos). Pero el estado de visualización del código de fallo no se cancela hasta que se resuelve el fallo.

9. Indicación de fallo

Código de fallo	Consejo	Código de fallo	Consejo
E1	Fallo del sensor de temperatura	E6	Fallo de comunicación
E4	Fallo del sensor de descongelación	E9	Aviso de alta temperatura de la cámara frigorífica
E7	Fallo del sensor de temperatura ambiente	EC	Fallo en el circuito de la EEPROM

Nota: cuando hay un fallo, el sistema mostrará todos los códigos de fallo de la máquina uno después de otro. La advertencia se cancelará automáticamente tras la recuperación del fallo o pulsando cualquier tecla para cancelar la advertencia. Cuando se produce un fallo, es prioritario mostrar el código de fallo hasta que se recupere el fallo; de lo contrario, no podrá mostrarse el estado de temperatura ajustada y Humedad alta.

Si se muestra en todo momento el mensaje de fallo y no hay recuperación automática, póngase en contacto con el personal de mantenimiento profesional o el departamento de postventa.

10. Forzar descongelación

Presione y mantenga presionadas las teclas de "regulación de temperatura" ∧ y V durante tres segundos para entrar en el modo de descongelación forzada. La posición alta de la región de temperatura del LED siempre muestra "3" sin visualización en la posición baja. Al entrar en el modo Forzar Descongelación, el compresor se detendrá inmediatamente. Cuando se trabaja en el modo de descongelación forzada o se cumple la condición de salida, pulsar y mantener pulsadas las teclas de "regulación de temperatura" A y V durante tres segundos para salir del modo Forzar descongelación.

Asuntos que requieren atención

No desmonte ni repare arbitrariamente. Elija los talleres designados por el fabricante para sustituir los accesorios.			Utilice un enchufe de tres agujeros profesional estándar (arriba de 10 A). La conexión a tierra del enchufe debe ser buena.
Para evitar incendios, no utilice disolventes combustibles cerca del frigorífico.			Para evitar la destrucción, el fuego y otros accidentes, no ponga nada combustible, explosivo, volátil y fuertemente corrosivo en el frigorífico. Para evitar la congelación, ruptura y otras pérdidas, no ponga las botellas con líquidos o contenedores sellados en el cámara del frigorífico.
	Con el fin de evitar daños accidentales causados por el cierre de niños dentro del frigorífico o caer, no permita que los niños entren en suben del frigorífico.		No ponga las cosas pesadas en el frigorífico, de lo contrario se caerá fácilmente y causará daño.
	No ponga demasiada comida en el frigorífico		No abra la puerta y los cajones durante mucho tiempo ni abre frecuentemente la puerta y los cajones, ya que de lo contrario se debilitaría la eficiencia de la máquina completa y aumentaría la carga operativa.
Cuando el frigorífico no está en funcionamiento normal o está destruido, corte la corriente e informe al centro de servicio local.			No salpique el agua en la parte superior o posterior del frigorífico, ya que de lo contrario se reduciría el efecto de aislamiento.

Atención:

El producto es un frigorífico doméstico. De acuerdo con las normas nacionales, el frigorífico doméstico sólo es aplicable para almacenar alimentos y no puede ser utilizado para otros fines como almacenar sangre, medicamentos, productos biológicos, etc.

Limpieza

Las huellas dactilares se dejan fácilmente en su exterior. Utilice a toalla seca para limpiar. Limpie periódicamente el polvo tanto en la parte posterior del frigorífico como debajo de ello.

El interior del frigorífico debe limpiarse frecuentemente para evitar olores extraños. Después de cortar la corriente, utilice una toalla suave y detergente neutro para limpiar y utilizar agua limpia.

No utilice los siguientes productos para limpiar el interior del frigorífico:

• Detergentes alcalinos o alcalinos; (pueden hacer que el revestimiento interior y los componentes plásticos se agrieten)
• Jabón en polvo, bencina, acetato de amilo, alcohol, etc. (pueden destruir los componentes plásticos)

Lámparas y recambio

En caso de fallo de la lámpara de iluminación, póngase en contacto con el personal profesional del servicio técnico a domicilio.

Prolongada inactividad

No usar dentro durante mucho tiempo

Por favor, desconecte la corriente para evitar descargas eléctricas o incendios debido al envejecimiento de la línea eléctrica; limpie el interior del frigorífico; abre la puerta durante un cierto tiempo y ciérrela después de que el interior esté completamente seco.

Fallos de corriente: Reduzca el tiempo de apertura lo más

posible; es mejor no poner alimentos frescos en él.

Descartar: Cuando se deseche el frigorífico sin usar,

la junta de la puerta debe ser desmontada para que los niños no se cierren en el por accidente.

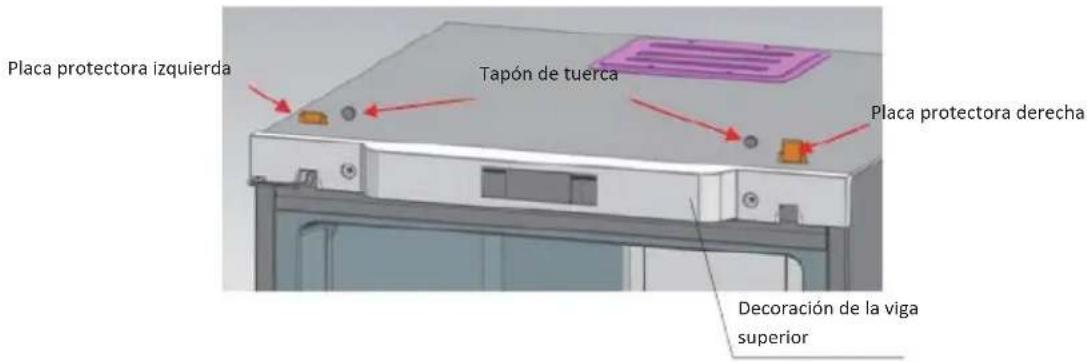

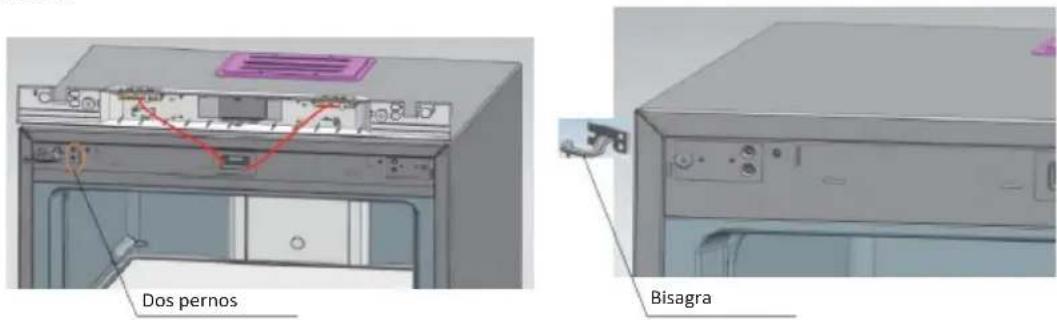

1. Retire las dos tapas de las tuercas y las dos placas protectoras de las bisagras de la viga superior (abra la puerta hacia la derecha)

Placa protectora izquierda Tapón de tuerca Placa protectora derecha Decoración de la viga superior

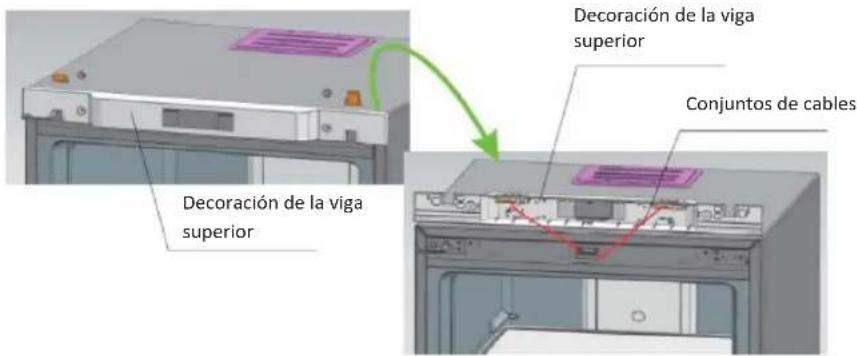

1. Retire los componentes de decoración de la viga superior

Decoración de la viga superior Conjuntos de cables Decoración de la viga superior

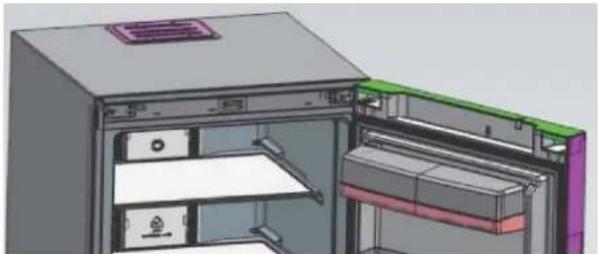

1. Retire los dos pernos fijados con bisagras, extraiga las bisagras de un lado y desmonte la puerta al mismo tiempo. Como último, saque las bisagras de la puerta.

Dos pernos Bisagra

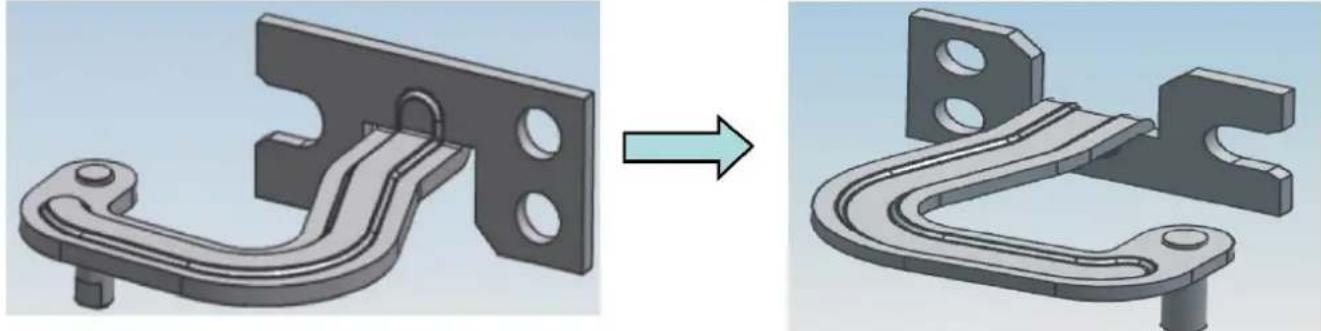

1. Vuelve a montar el eje inferior de la bisagra: desmonte el eje original de la bisagra y móntelo en la posición del gráfico.

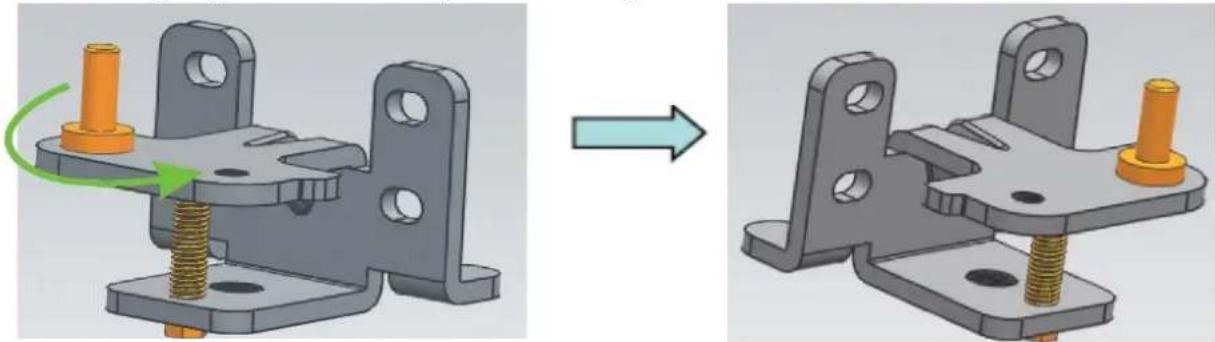

1. Vuelve a montar el eje de las bisagras superiores: desmonte el eje de la bisagra y móntelo girándolo desde el otro extremo del agujero del tornillo.

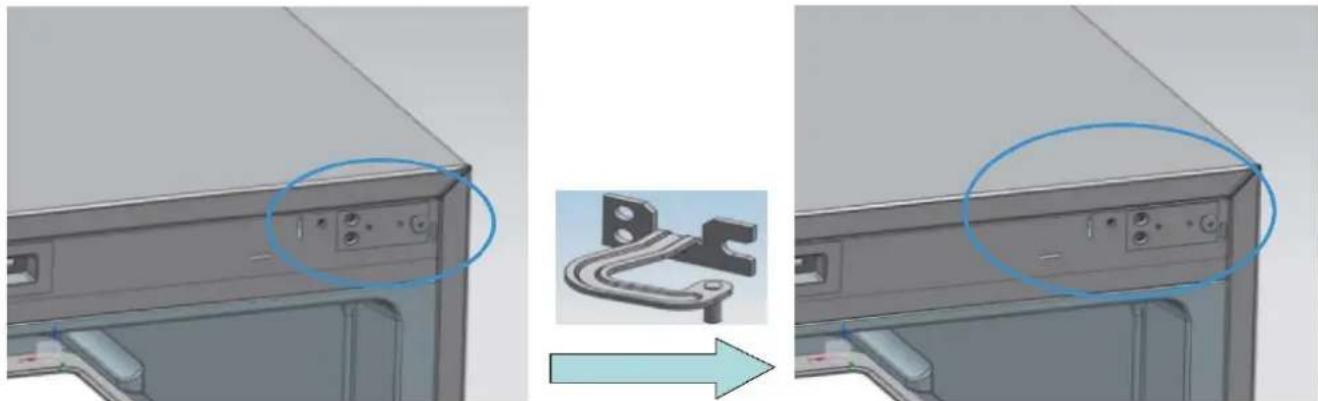

6.Instale las bisagras superiores de la pata fija (a la izquierda) en el lado derecho.

7.Instale la bisagra inferior en el lado derecho del frigorífico

8 Al principio, instale las bisagras superiores en los orificios relativos del eje de la derecha (en la puerta), luego coloque la puerta en las bisagras inferiores, presione las bisagras superiores en las patas fijas de las bisagras y fije las bisagras superiores al final.

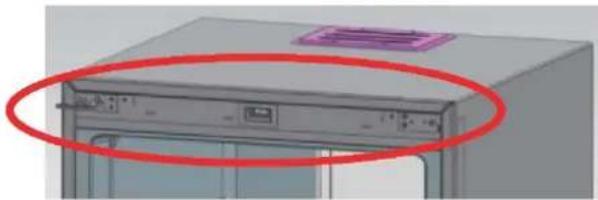

9 Instale la decoración de la viga superior, las tapas de las tuercas y las placas protectoras de las bisagras.

Instalación del mango

Paso 1: Premonte los componentes y fíjelos a la puerta durante el montaje general.
Paso 2: instale la placa deslizante en la base de montaje del mango.
Paso 3: Fije la parte decorativa del mango a la base de montaje del mango.
Paso 4: Cubra la parte decorativa del mango sobre la base fijada con tornillos.

Referencia final

Paso 3 Paso 2 Paso 1

Paso 1: Quite la cubierta 1
Paso 2: Quite la cubierta 2

GUÍA DE CONEXIÓN para ARMARIOS FRIGORÍFICOS Y CONGELADORES

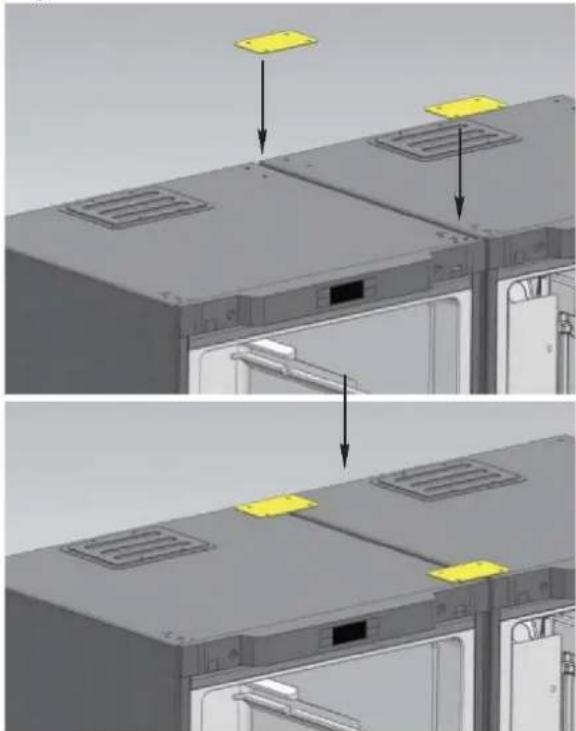

Primero paso: Ponga dos armarios juntos con un espacio de sólo 10 mm.

Fije la bisagra de conexión al lugar como se muestra en la imagen.

Segundo paso: Coloque la bisagra de conexión inferior en la parte inferior de dos armarios.

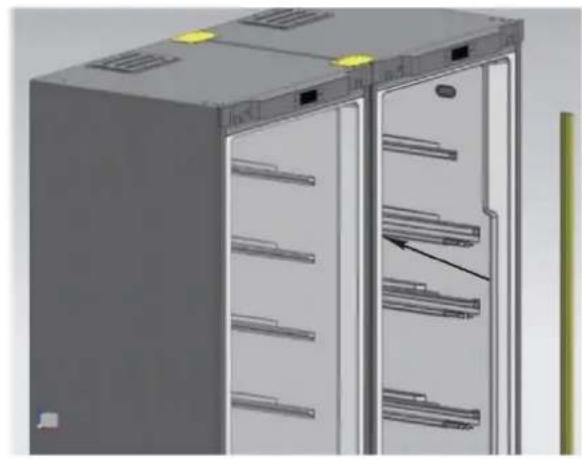

Tercero paso: Ponga la barra dentro del espacio entre dos armarios. El paso de conexión ha terminado

Antes de la revisión, lea atentamente el siguiente contenido

Fenómeno	Posibles razones y asuntos que necesitan ser revisados
No funciona	No está cargado de electricidad o tiene enchufes sueltosVoltaje excesivamente bajo
Poca frescura	Ajuste de temperatura elevadaDemasiada comidaComida calienteFuncionamiento frecuente de la puerta (abrir y cerrar)Cierre incompleto de la puertaFuente de calor cercana
Ruidos altos	Piso desigual y colocación inestableColocación correcta de los accesorios
Olor extraño	Envoltura sin sellar de alimentos olorososAlimentos agriosInterior sucio

Si la situación sigue existiendo después de haber comprobado todo lo anterior, póngase en contacto con el Departamento de Postventa de nuestra empresa. El cable de alimentación dañado debe ser sustituido por el personal de mantenimiento designado por nuestra empresa por motivos de seguridad.

Fenómeno sin fallos

Dentro de los tubos capilares, el fluido refrigerante fluye muy rápido, a veces lleva pocas burbujas de aire, lo que puede causar ruidos irregulares en la entrada.

Cuando la humedad del aire es relativamente alta, las áreas alrededor de la puerta pueden humedecerse y usted puede limpiarlas con el paño seco.

DESECHAR EL ELECTRODOMÉSTICO ANTIGUO

Este electrodoméstico cumple la directiva europea 2012/19/EU en materia de Residuos de Aparatos Eléctricos y Electrónicos (RAEE).

Los RAEE contienen tanto sustancias contaminantes (que pueden conllevar consecuencias negativas para el medio ambiente) como componentes básicos (que se pueden reutilizar). Es importante que los RAEE se sometan a tratamientos específicos para eliminar y desechar adecuadamente los contaminantes y recuperar y reciclar todos los materiales.

Las personas desempeñan un papel clave a la hora de garantizar que los RAEE no se conviertan en un problema medioambiental. Para ello, es esencial seguir ciertas normas básicas:

Los RAEE no deben recibir el mismo tratamiento que los residuos domésticos.

Los RAEE deben depositarse en los puntos limpios pertinentes, gestionados por las autoridades locales o por empresas autorizadas. En muchos países, existe un servicio de recogida a domicilio de RAEE de gran tamaño.

En muchos países, al comprar un electrodoméstico nuevo, el distribuidor podría encargarse de la recogida del antiguo de forma totalmente gratuita, siempre y cuando el equipo tenga características similares y sea del mismo tipo que el equipo suministrado.

Conformidad

Mediante la colocación de la marca CE en este producto confirmamos el cumplimiento de todos los requisitos legislativos europeos relevantes en materia de seguridad, salud y medio ambiente establecidos para este producto.

• Coloque alimentos no frigorífico

Este aparelho está marcado de acordo com a Directiva europeia 2012/19/CE sobre Resíduos de Equipamento Eléctrico e Electrónico (DEEE).

En el caso de los armarios para la conservación de vinos: «Aparato destinado a utilizarse exclusivamente para la conservación de vinos»

En el caso de los aparatos de libre instalación: «Este aparato no está destinado a utilizarse como aparato encastrable».

En el caso de los aparatos sin compartimento de cuatro estrellas: «Este aparato no es adecuado para la congelación de productos alimenticios».

Coloque diferentes alimentos en diferentes compartimentos de acuerdo con la tabla siguiente.

Compartimentos del frigorífico	Tipo de alimento
Puerta o balcones del compartimento del frigorífico	Alimentos con conservantes naturales, como mermeladas, zumos, bebidas y condimentos.No almacene alimentos perecederos.
Cajón de verdura	Las frutas, hierbas y verduras deben colocarse por separado en el recipiente de verdura.No guarde plátanos, cebollas, patatas ni ajos en el frigorífico.
Estante del frigorífico - central	Productos lácteos, huevos
Estante del frigorífico - superior	Alimentos que no necesitan cocinarse, como alimentos listos para comer, carnes delicatessen y sobras..
Cajones del congelador/ bandeja	Alimentos para almacenamiento a largo plazo.Cajón inferior para carne cruda, aves de corral y pescado.Cajón central para verduras congeladas y patatas fritas.Bandeja superior para helado, fruta congelada y productos horneados congelados.

• Se sugiere ajustar la temperatura a 4°C en el compartimento del frigorífico y, si es posible, a -18°C en el compartimento del congelador.
• Para la mayoría de las categorías de alimentos, el tiempo de almacenamiento más largo en el compartimento del frigorífico se logra con temperaturas más frías. Dado que algunos productos en particular (como frutas y verduras frescas) pueden dañarse con temperaturas más frías, se sugiere mantenerlos en los cajones de verduras, siempre que haya. Si no hay, mantenga un ajuste medio del termostato.
• Para alimentos congelados, consulte el tiempo de almacenamiento escrito en el envase de los alimentos. Este tiempo de almacenamiento se consigue siempre que el ajuste respete las temperaturas de referencia del compartimento (una estrella -6°C, dos estrellas -12°C, tres estrellas -18°C).

POSICIONAMIENTO

Instale el aparato en un lugar donde la temperatura ambiente corresponda a la clase climática indicada en la placa de características del aparato:

• Templada extendida (SN): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 10 °C y 32 °C»
• Templada extendida (SN): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 10 °C y 32 °C»
• Subtropical (ST): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 16 °C y 38 °C»
• Tropical (T): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 16 °C y 43 °C»

DISPONIBILIDAD DE REPUESTOS

Termostatos, sensores de temperatura, placas de circuitos impresos y fuentes luminosas, durante un período de, como mínimo, siete años tras la introducción en el mercado de la última unidad del modelo.

Mangos de puerta, bisagras, bandejas y cestos, durante un período de, como mínimo, siete años, y juntas de puerta durante un período de, como mínimo, diez años tras la introducción en el mercado de la última unidad del modelo;

GARANTÍA

La garantía mínima es: 2 años para los países de la UE, 3 años para Turquía, 1 año para el Reino Unido, 1 año para Rusia, 3 años para Succia, 2 años para Serbia, 5 años para Noruega, 1 año para Marruecos y 6 meses para Argelia. En Túnez no se requiere garantía legal.

ASISTENCIA TÉCNICA

Para ponerse en contacto con la asistencia técnica, visite nuestro sitio web: https://corporate.haier-europe.com/en/. En la sección "websites", elija la marca de su producto y su país. Serás redirigido al sitio web específico donde podrás encontrar el número de teléfono y el formulario para contactar con la asistencia técnica.

Para más información sobre el producto, consulte https://eprel.cc.europa.eu/ o escance el QR en la etiqueta energética suministrada con el aparato.

CS
