MANUALE UTENTE K120CONXA BERTAZZONI

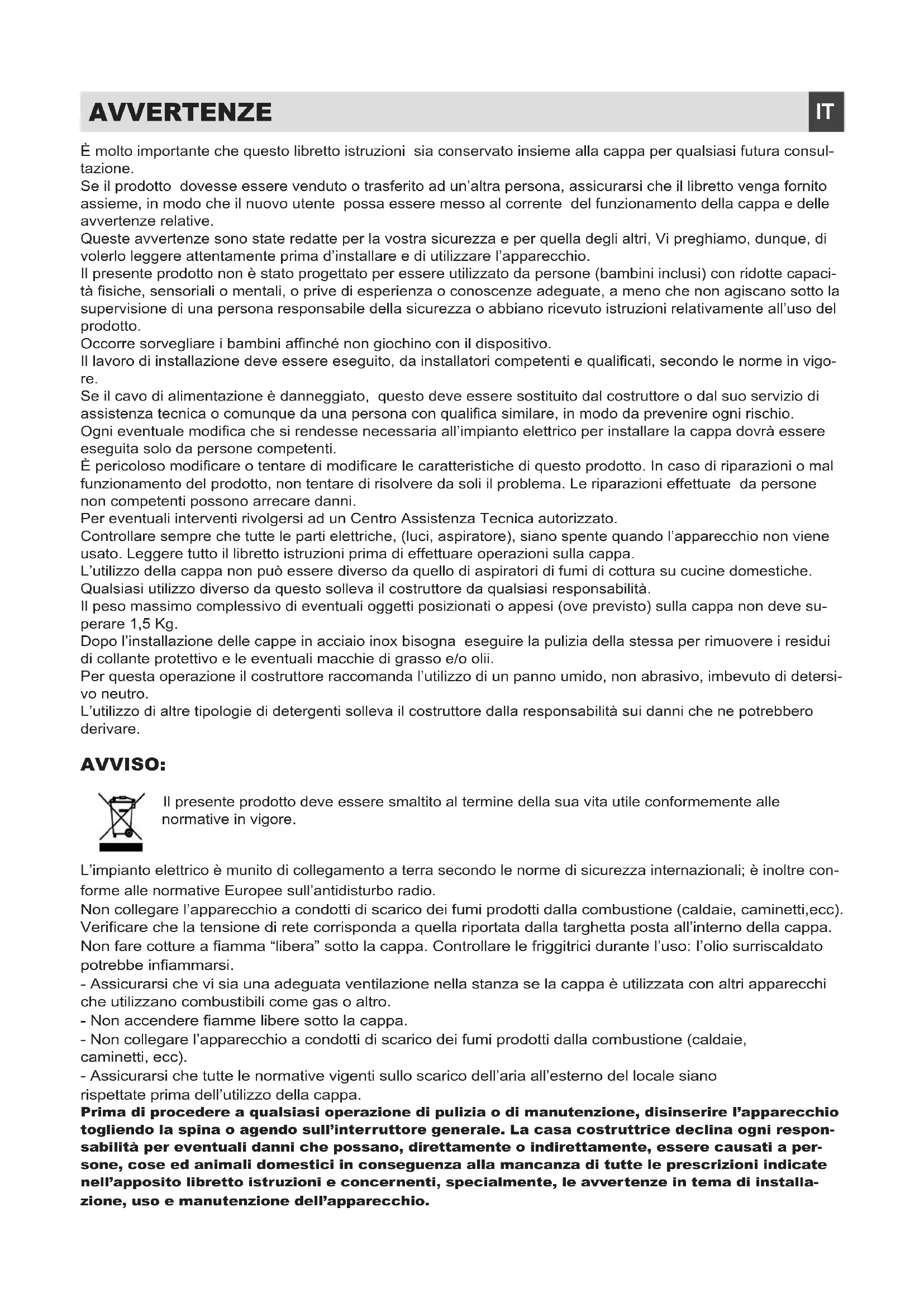

È molto importante che questo libretto istruzioni sia conservato insieme alla cappa per qualsiast futura consul-tazione.

Se il prodotto dovesse essere venduto o trasferito ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle avvertenze relative.

Queste avventenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo, dunque, di lavorlo leggere attendamente prima dinstallare e di utilizzare l'apparecchio.

Il presente prodotto non è stato progettato per essere utilizzato da persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o privé di esperienza o conoscenze adeguate, a meno che non agiscano sulla supervisione di una persona responsable della sicurezza o abbiano ricevuto istruzioni relativamente all'uso del prodotto.

Occorre sorvegliare i bambini affinché non giochino con il dispositivo.

Il lavoro di INSTALLazione deve essere eseguito, da installatori competenti e qualificati, secondo le norme in vigo.

Se il cavo di alimentazione è danneggiato, quello deve essere sostituito dal costruttore o dal suo servizio di assistenza tecnica o migliorque da una persona con qualifica similare, in modo da prevenir agli rischio.

Ogni eventuale modifiche che si rendesse necessaria all'impianto elettrico per installare la cappa dovrà essere eseguita solo da persona competenti.

E pericoloso modificare o tentare di modificare le caratteristiche di quello prodotto. In caso di riparazioni o mal funzionamento del prodotto, non tentare di risolverve da soli il problema. Le riparazioni effettuate da persona non competenti possono arrecare danni.

Per eventuali interventi rivolgersi ad un Centro Assistenza Tecnica autorizzato.

Controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente quando l'apparecchio non viene usato. Leggere tutto il libretto istruzioni prima di effettuare operazioni sulla cappa.

L'utilizzo della cappa non può essere diverso da quello di aspiratori di fumi di cottura su cucine domestiche.

Qualsiasi utilizzato diverso da quello solleva il costruttore da qualsiasi responsabilità.

Il peso massimo complessivo di eventuali oggetti posizionati o appesi (ove previsto) sulla cappa non delve superare 1,5 Kg.

Dopo l'installation delle cappe in acciaio inox bisogna eseguire la pulizia della stessa per rimuovere i residi di collante protettivo e le eventuali macchie di grasso e/o oli.

Per questa operazione il costruttore raccomanda l'utilizzo di un panno umido, non abrasivo, imbevuto di detersivo neutro.

L'utilizzo di altre tipologie di detergenti solleva il costruttore alla responsabilità sui danni che ne potrebbero derivare.

AVVISO:

Il presente prodotto deve essere smaltito al termine della sua vita utile conformmente alle normative in vigore.

L'impiano elettrico è munito di collegamento a terra secondo le norme di sicurezza internazionali; è inoltre conforme alle normative Europee sull'antidisturbo radio.

Non collegare l'apparecchio a condotti di scarico dei fumi prodotti alla combustione (caldaie, caminetti, ecc).

Verificare che la tensione di rete corrisponda a quella riportata alla targhetta posta all'interno della cappa.

Non fare cotture a fiamma "libera" sotto la cappa. Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.

• Assicurarsi che vi sia una adeguata ventilazione nella stanza se la cappa è utilizzata con altri apparecchi che utilizzato combustibili come gas o altro.
• Non accendere fiamme libero fatto la cappa.
• Non collegare l'apparecchio a condotti di scarico dei fumi prodotti alla combustione (caldaie, caminetti, ecc).
• Assicurarsi che tutte le normative vigenti sullo scarico dell'aria all'esterno del locale siano rispetto prima dell'utilizzo della cappa.

Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio toglendo la spina o agenda sull'interruttore generale. La casa costruttrice declina agli responsabilità per eventuali danni che possano, direttamente o indirettamente, essere causati a persone, cose ed animali domestici in consegenza alla mancanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concernenti, specialmente, le avvertenze in tema di installatione, uso e manutenzione dell'apparecchio.

• Rischio di incendio se la pulizia non è condotta secondo le istruzioni del presente libretto.

ATTENZIONE: parti accessibili possono essere calde quando usate con appearecchi di cottura.

• La lunghezza massima della vite di fissaggio del camino (fornita dal fabbricante) è di 10 mm.

AVVERTENZA: l'installazione delle viti o dei dispositivi di fissaggio non conforme alle presenti istruzioni cui lo comportare rischi di natura elettrica.

DATI TECHNICI DEL PRODOTTO

I dati tecnici del prodotto sono riportati sulla targhetta caratteristica posizionata all'interno della cappa.

INSTALLAZIONE

La distanza fra il piano cottura e la parte più bassa della cappa deve essere di 65 cm, se posizionato su piano cottura ad induzione, o 75 cm se posizionato su piano a gas (Fig. 2). Se le istruzioni del piano di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Nella versione aspirante il tubo di uscita dei fumi deve avee un diametro non inferire a quello del raccordo della cappa.

Nei tratti orizzontali il tubo delve ave alla leggera inclinazione (10% circa) verso l'alto per convogliare l'aria all'esterno dell'ambiente.

Ridurre al minimo le curve, verificare che i tubi abbiano una lunghezza minima necessaria.

Rispettare le norme vigenti sullo scarico dell'aria all'esterno.

In caso di utilizzo contemporaneo di altre utenze (caldaie, stufe, caminetti, ecc.) alimentate a gas o con altri combustibili, provvedere ad una adeguata ventilazione del locale in cui avviene l'aspirazione dei fumi, secondo le norme vigenti.

Prima di effettuare qualiasi operazione all'interno della cappa scollegare l'apparecchio alla rete elettrica.

Assicurarsi che non vengano scollegati o tagliati fili elettrici all'interno della cappa; nel caso si verifichino tali situazioni contattare il centro assistenza più vicino. Per l'allacciamento elettrico rivolversi a personale qualificato.

Il collegamento deve essere eseguito in conformità con le disposizioni di legge in vigore.

Controllare che la valvola limitatrice e l'impianto elettrico possano sostarre il carico dell'apparecchio (vedere targhetta caratteristiche del prodotto). Alcuni tipi di apparecchi

possono essere dotati di cavo alla spina; in quello caso, la spina da utilizzare deve essere del tipo "normalizzato" tenerdo conto che:

• il filo giallo-verde deve essere utilizzato per la messa a terra,

• il filo blu delve essere utilizzato per il neutro,

• il filo marrone delve essere utilizzato per la fase, il cavo non deve entrare in contatto con parti calde aventi temperature superiori a 70^ .

• montare sul cavo di alimentazione una spina adatta al carico e collegarla ad una adeguata spina di sicurezza.

Se un appearecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altri dispositivo che assicuri la disconnessione dalla rete, con una distance di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, le istruzioni devono indicate che tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformmente alle regole di installment.

Il cavo di terra giallo/verde non deve essere interrotto dall'interruttore.

Prima di collegare l'apparecchio alla rete elettrica, controllare che:

• la tensione d'alimentazione corrisponda a quella indicata alla targhetta caratteristiche ;

• la presa di terra sia corretta e funzionale ;

• l'impiano di alimentazione sua munito di efficace collegamento di terra secondo le norme vigenti;

• la presa o l'interrottore omnipolare usati siano disponente raggiungibili con l'apparecchiatura installata.

La casa costrutrice declina agli responsabilità nel caso le norme di sicurezza non vengano rispetto.

INSTALLAZIONE IN MODALITA' ASPIRANTE

In esta versione i fumi e i vapori della cucina vengono convogliati versus l'esterno atraverso un tubo di scarico.

Il convogliatore di scarico che sporge sulla parte superiore della cappa deve essere collegato con un tubo che conduc e fumi e i vapori in una uscita esterna.

In esta versione vanno tolti i filtri al carbone attivo se esistenti; per l'estrazione vedere l'immagine qui sotto riportata.

Quando la cappa da cucinaiene utilizzata contemporaneamente ad altri appearecchi che impiegano gas o altri combustibili, il locale deve disporre di sufficiente ventilazione secondo le norme vigenti.

Deviazione per la Germania:

Quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).

INSTALLAZIONE IN MODALITA' FILTRANTE

In questa versione l'aria passaattraverso il filtrolo carbone attivo per essere purificata e viene riciclata nell'ambiente cucina.

Controllare che il filtro al carbone attivo sia montato sulla scocca, in caso negativo applicarlo fissandolo con una vite.

Se la cappa viene predisposta in versione filtrante rimuovere la valvola di non ritorno montata sul raccordo di uscita del motore.

Per il miglior rendimento si consiglia di utilizzare la quarta velocità in presenza di forti odori e vapi, la seconda velocità nelle condizioni normali, la prima velocità per Maintainere l'aria pulita con bassi consumi di energia elettrica.

Si consiglia di mettere in funzione la cappa quando si inizia a cuocere e mantenerla in funzione fino alla scomparsa degli odori.

Premendo il tasto si riduce la velocità del motore (pulsante illuminato).

Pulsante + (3)

Premendo il tasto si incrementa la velocità del motore (pulsante illuminato).

(Nella versione a 4 velocità il tasto + presente una luce intermittente. La 4^ velocità o intensiva è temporizzata e dopo circa 7 minuti il motore passa automaticamente in 3^ velocità).

Pulsante On / Off (2)

Funzione: accensione e spegnimento motore cappa.

All'accensione la cappa si avvia in prima velocità

Pulsante timer (4)

Questa funzione permette lo spagnimento automatico della cappa dopo 15 minuti di funzionamento alle velocità 1, 2 e 3 (pulsante con luce intermittente).

MODALITA' PER ESTRAZIONE DEI FILTRI

FILTRIMETALLICI

Apire il pannello (vedi fig. 3). Per rimuovere il filtrlo metallico antigrasso agire sulla maniglia.

FILTRIAL CARBONE ATTIVO

Per la sostituzione del filtro al carbone attivo si proceda come segue: togliere i filtri metallici come indicato nella figura 3. A quello punto si accede lavoramente al filtrro che è fissato sulla parte frontale della scocca prima del motore.

ILLUMINAIZIONE

La cappa è dotata di illuminazione a led ad alta efficienza, basso consumo e durata molto elevata in condizioni di normale utilizzato.

Su agli prodotto ci sono due lampade led da 1,1 watt ciascuna.

MANUTENZIONE E PULIZIA PRODOTTO

Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo. Particolari attentioni vanno rivolte ai filtri metallici antigrasso ed ai filtri al carbone attivo, infatti la pulizia frequente dei filtri e dei loro supporti garantisce che sulla cappa non si accumulino grassi che sono pericolosi per lafacility di incendio.

1. FILTRI ANTIGRASSO METALLICI

Hanno la funzione di trattenere le particelle grasse in sospensione, pertanto si consiglia di lavarli agli mese in acqua calda e detersivo evitando di piegarli. Attendere che siano ben asciutti prima di rimontarli. Si raccomanda costante frequenza nell'operazione.

2. FILTRI AL CARBONE ATTIVO

Hanno la funzione di trattenere gli odori presenti nel flusso d'aria che li attraversa. L'aria depurata per successivi passaggiattraverso i filtri viene rimessa nell'ambiente cucina. I filtri al carbone attivo non possono essere lavati e vanno sostituiti mediamentegni 3-4 mesi (dipende poi dall'uso).

3. PULIZIA ESTERNA

Si raccomanda di pulire le superfici esterne della cappa almeno agli 15 giorni per evitare che le sostanze oleose o grasse possano intaccare le superfici in acciaio.

La pulizia della cappa va eseguita usingo un panno umido con detersivo liquido neutro o con alcohol denaturato.

Non si devono utilizzare prodotti contenti sostanza abrasive, panni con superfici ruvide o panni comunamente in commercio per la pulizia dell'acciaio.

L'utilizzo di sostanze abrasive e panni ruvidi danneggerà irreparabilmente il trattamento superficie le dell'acciaio. Consequenza diretta del non rispetto di tali avventenze sare il deterioramento irre-versibile della superficie dell'acciaio.

Tali avventenze dovranno essere conservate insieme al libretto istruzioni della cappa.

Il produttore declina agli responsabilità qualora non vengano rispetto tali istruzioni.

4. PULIZIA INTERNA

É vietata la pulizia di parti elettriche o parti relative al motore all'interno della cappa, con liquidi o solventi. Non usare prodotti contententi abrasivi.

Effettuare tutte queste operazioni scollegandopreventivamente l'apparecchio alla rete elettrica.

MODALITA' DI MONTAGGIO DEL PRODOTTO

AVVERTENZA: L'installazione di viti o dispositivi di fissaggio non in conformità con le presenti istruzioni cui lo comportare pericolò di folgorazione.

Nella tabella in figura 4 individuare le misure per le forature necessarie al proprio modello.

Preendere le misure dal piano di cottura (Fig. 2), segnare con una matita sul muro i punti dove forare (Fig. 6).

Forare, inserire i tasselli ad espansione 8mm e avvitare parzialmente le viti (Fig. 6 B,A,C).

Agganciare la cappa alle viti, serrarele loro controllato se la cappa è in bolla.

Per evitare lo sganciamento della cappa dovuto ad una pressione sottostante, fissarla alla parete con le viti di sicurezza (Fig. 5).

Montare il camino telescopico sulla cappa e regolare l'altezza fissandolo alla staffa secondo quanto riportato in figura 7.
