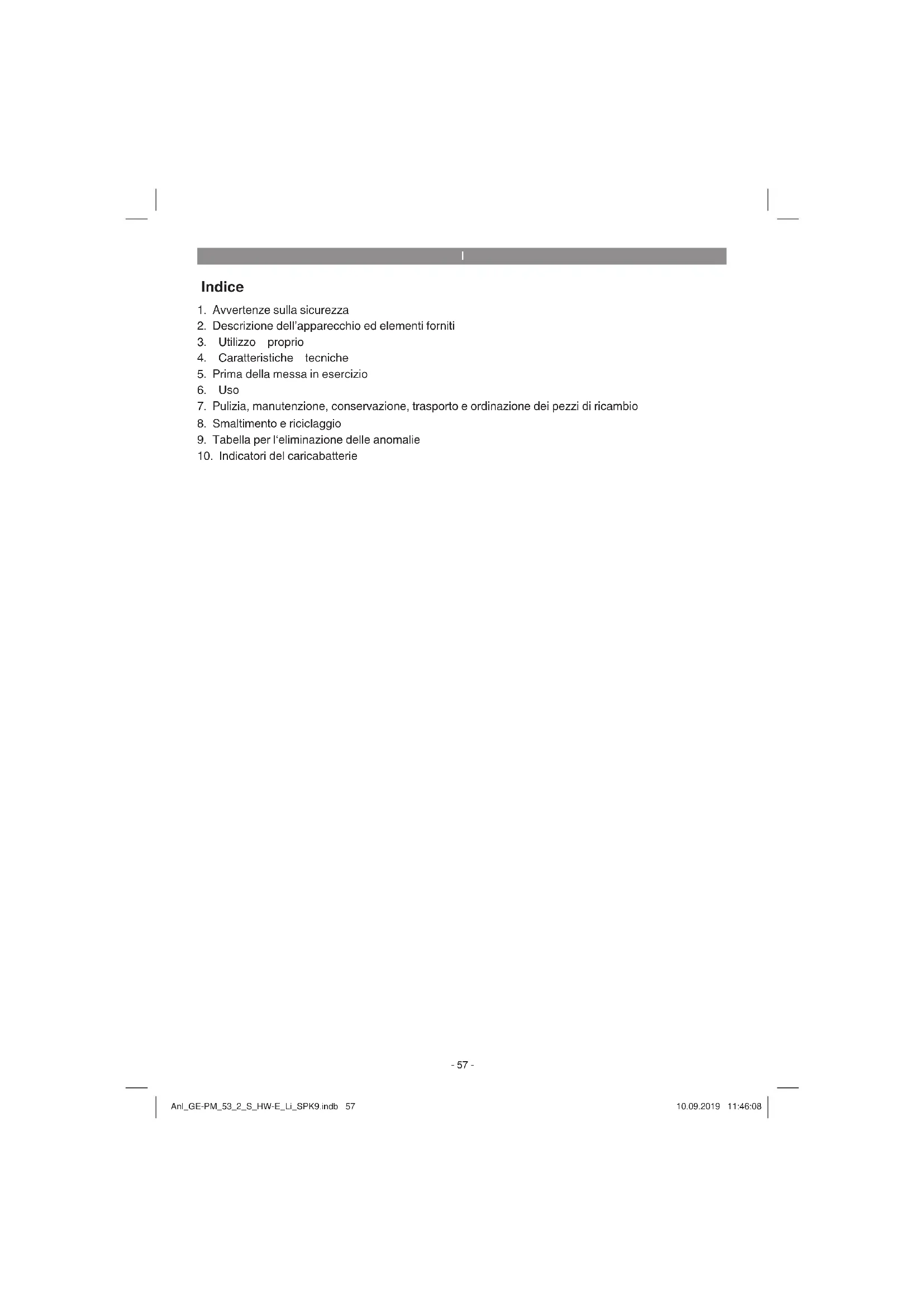

MANUALE UTENTE GEPM 532 S HWE Li EINHELL

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

7. Pulizia, manutenzione, conservazione, trasporto e ordinazione dei pezzi di ricambio

8. Smaltimento e riciclaggio

9. Tabella per l‘eliminazione delle anomalie

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Spiegazione della targhetta di avvertenze sull’apparecchio (vedi Fig. 18)

1) Leggere le istruzioni per l‘uso

2) Avvertenza! Pericolo a causa di parti scaglia-

te all‘ingiro. Tenete la distanza di sicurezza

3) Pericolo! Prima di affi lare le lame, prima di

tutte le operazioni di manutenzione, riparazio- ne, pulizia e regolazione spegnete il motore e togliete il connettore della candela

4) Prima della messa in esercizio riempire di olio

5) Attenzione! Portate le cuffi e antirumore e gli

6) Livello di potenza acustica garantito.

7) Attenzione! Parti molto calde. Tenetevi a dis-

8) Riempite il serbatoio solo a motore spento.

9) Fate attenzione alle lesioni da taglio. Attenzio-

10) Procedura di avvio

11) Leva di avvio/arresto motore (I = motore ac-

ceso; 0 = motore spento)

12) Leva di guida (leva della frizione)

13) Svuotate il serbatoio prima di portare il taglia-

erba in posizione di pulizia.

14) Non esponete l‘apparecchio alla pioggia.

2.1 Descrizione dell‘apparecchio (Fig. 1-17)

1a. Leva di avvio/arresto motore (freno motore) 1b. Leva di azionamento (leva della frizione)

2. Pompa del carburante (arricchitore)

3a. Manico inferiore 3b. Manico superiore 3c. Foro per supporto fune di avvio 3d. Supporto fune di avvio 4a. Sacco di raccolta 4b. Accessorio per pacciamatura 4c. Indicazione del livello di riempimento 4d. Portello di scarico laterale 4e. Accessorio per scarico laterale 5a. Portello di scarico 5b. Copertura della cinghia trapezoidale

6. Tappo di riempimento del serbatoio

7. Tappo a vite di riempimento olio

8. Regolazione dell‘altezza di taglio

10. Pulsante di avvio

13. Chiave per candela di accensione

13a. 2 viti 13b. 2 rosette piccole 13c. 2 dadi

14. Raschietto di pulizia

15. Pannello multifunzione Power X

16. Spinotto di sicurezza

18. Tasto di arresto

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti). Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 58Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 58 10.09.2019 11:46:0810.09.2019 11:46:08I

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Tagliaerba a scoppio

Accessorio per pacciamatura

Accessorio per scarico laterale

Raschietto di pulizia

Chiave per candela di accensione

Pannello multifunzione Power X

Spinotto di sicurezza

Libretto di manutenzione del motore a scoppio

Istruzioni per l‘uso originali

Avvertenze di sicurezza

L‘apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme. L‘utilizzatore/l‘operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Il tosaerba a benzina è adatto all‘uso privato nei giardini di piccole dimensioni. Sono considerati tosaerba per l‘uso privato in gi- ardini di piccole dimensioni quegli apparecchi che di regola non sono usati per oltre 50 ore l‘anno e che sono utilizzati principalmente per la cura di superfi ci erbose, ma non in giardini e parchi pubblici, in impianti sportivi e in attività agricole o forestali. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se l‘apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Il rispetto delle istruzioni per l‘uso fornite dal produttore è una condizione per l‘uso corretto del tosaerba. Le istruzioni per l‘uso contengono anche condizioni per l‘esercizio, la manutenzione e la riparazione. Avvertenza! Visti i rischi per l‘utilizzatore il tosa- erba non deve venire usato per i seguenti lavori: regolare cespugli, siepi ed arbusti, per tagliare e sminuzzare piante rampicanti o superfi ci erbose su terrazze pensili o in vasi sui balconi, per pulire (aspirare) vialetti e come trituratore per sminuz- zare foglie e rami tagliati da alberi ed arbusti. Il tosaerba non deve inoltre venire usato come motozappa né per livellare irregolarità del suolo, come per es. i mucchi di terra sollevati dalle talpe. Per motivi di sicurezza il tosaerba non deve venire usato come gruppo motore per altri utensili o set di utensili di qualsiasi tipo.

4. Caratteristiche tecniche

Pericolo! Rumore e vibrazioni Livello di pressione acustica L

.........................................1,93 dB Livello di potenza acustica garantito ...........98 dB Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Si dovrebbero evitare tempi di lavoro prolungati a causa dello sviluppo di forti rumori e vibrazioni. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate. Attenzione! Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

2. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

5.1 Assemblaggio dei componenti

Alcune parti sono smontate quando vengono fornite. L‘assemblaggio è facile se si osservano le seguenti avvertenze. Avvertenza! Per l‘assemblaggio e per lavori di manutenzione servono anche i seguenti utensili non compresi negli elementi forniti:

una vaschetta di raccolta dell‘olio piatta (per il cambio dell‘olio)

un misurino da 1 litro (resistente all‘olio / alla benzina)

una tanica di benzina

un imbuto (adatto per il bocchettone di riem- pimento del serbatoio)

degli stracci (per togliere i resti di olio/benzi- na; smaltimento alla stazione di servizio)

una pompa di aspirazione benzina (in plasti- ca, disponibile nei centri del fai-da-te)

un oliatore con pompa a mano (disponibile nei centri del fai-da-te)

olio del motore Montaggio

1. Montate il manico (Pos. 3) come indica-

to nella Fig. 3a-3b. Scegliete uno dei fori per il fi ssaggio a seconda dell‘altezza dell‘impugnatura desiderata (Fig. 3a/Pos. A). Importante! Regolate la stessa altezza su entrambi i lati!

2. Montate il pannello multifunzione Power X

(Pos. 15) con le viti fornite come mostrato in Fig. 3c e 3d.

3. Fissate al gancio apposito l’impugnatura della

fune di avvio (Pos. 9) come illustrato in Fig. 1.

4. Fissate i cavi fl essibili al manico con il ferma-

cavi fornito (Pos. 10a e 10b) come indicato nella Fig. 3e.

5. Sollevate il portello di scarico (Pos. 5a) con

una mano e agganciate il sacco di raccolta erba (Pos. 4a) come illustrato nella Fig. 4a. Montate la batteria (Pos. 17) e lo spinotto di sicu- rezza (16) come mostrato nella Fig. 3f.

5.2 Regolazione dell‘altezza di taglio

Avvertimento! La regolazione dell‘altezza di taglio deve venire eseguita solamente a mo- tore spento.

La regolazione dell‘altezza di taglio avviene in modo centrale con la relativa leva (Fig. 7/ Pos. 8). Si possono regolare diverse altezze di taglio.

Azionate la leva di regolazione e portatela nella posizione desiderata. Fate scattare in posizione la leva. Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 60Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 60 10.09.2019 11:46:0810.09.2019 11:46:08I

5.2 Ricarica della batteria LI (Fig. 17-18)

Attenzione! Il caricabatterie deve essere utilizzato solo per batterie agli ioni di litio della serie Power X Change. Power X Change

18 V, 1,5 Ah, 5 celle agli ioni di litio

18 V, 2,0 Ah, 5 celle agli ioni di litio

18 V, 3,0 Ah, 10 celle agli ioni di litio

18 V, 4,0 Ah, 10 celle agli ioni di litio

18 V, 5,2 Ah, 10 celle agli ioni di litio La batteria è protetta dalla scarica profonda. Un circuito di protezione integrato fa spegnere auto- maticamente l’apparecchio quando la batteria è scarica. Avvertimento! Non azionate più l’interruttore ON/OFF se è intervenuto il circuito di protezione dell’apparecchio. Ciò può danneggiare la batteria.

1. Estraete la batteria dall’impugnatura premen-

do verso il basso il tasto di arresto (13).

2. Controllate che la tensione di rete indicata

sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimentazione del caricabatterie (12) nella presa di corrente. Il LED verde inizia a lam- peggiare.

3. Spingete la batteria sul caricabatterie.

Al punto 10 (Indicatori caricabatterie) trovate una tabella con i signifi cati delle spie sul caricabatte- rie. Se non fosse possibile ricaricare la batteria, ve- rifi cate

che sulla presa di corrente sia presente la tensione di rete

che ci sia un perfetto contatto dei contatti di ricarica del caricabatterie. Se continuasse a non essere possibile ricaricare la batteria, inviate

il caricabatterie e l‘adattatore di ricarica,

e la batteria al nostro servizio di assistenza clienti. Per una lunga durata della batteria LI si deve provvedere alla sua puntuale ricarica. Ciò è co- munque necessario quando ci si accorge della diminuzione delle prestazioni dell‘apparecchio. Indicazione di carica della batteria (Fig. 3f) Premete l’interruttore per l’indicazione di carica della batteria (Fig. 3f/Pos. A). L‘indicazione di ca- rica della batteria (Fig. 3f/Pos. A) segnala lo stato di carica per mezzo di 3 spie. Tutti e 3 i LED sono illuminati La batteria è completamente carica. 2 LED o 1 LED sono illuminati La batteria dispone di una suffi ciente carica re- sidua. 1 LED lampeggia La batteria è scarica, ricaricatela. Tutti i LED lampeggiano La batteria si è scaricata completamente ed è di- fettosa. Una batteria difettosa non deve più venire usata e ricaricata!

Avvertenza! Il motore viene fornito senza materiali di esercizio. Prima della messa in esercizio si deve assolutamente riempire di olio e ben- zina.

1. Controllate il livello dell‘olio (vedi 7.2.1).

2. Per rabboccare la benzina utilizzate un imbu-

to e un misurino. Accertatevi che la benzina sia pulita. Avvertimento: usate sempre solo una tanica di sicurezza per la benzina. Non fumate mentre riempite di benzina. Prima di mettere la benzina nel serbatoio spegnete il motore e lasciatelo raff - reddare alcuni minuti.

3. Accertatevi che il cavo di accensione sia col-

legato alla candela. Prova di sicurezza leva di avvio/arresto mo- tore Per evitare un avvio involontario del tagliaerba a scoppio e garantire un arresto rapido del motore e della lama in caso di pericolo, il tagliaerba è do- tato di una leva di avvio/arresto motore (Fig. 5a/ Pos. 1a). Questa deve essere azionata (Fig. 5b) prima di avviare l‘apparecchio. La leva di avvio/ arresto motore, se viene mollata, deve ritornare nella posizione di partenza (Fig. 5a). Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 61Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 61 10.09.2019 11:46:0810.09.2019 11:46:08I

Prima di avviare il motore dovreste eseguire alcune volte questo procedimento per essere sicuri che la leva e i cavi fl essibili funzionino correttamente. Ripetete di nuovo questo test dopo aver avviato il motore. Dopo aver lasciato andare la leva di avvio/arresto motore, il motore deve fermarsi en- tro pochi secondi. In caso contrario rivolgetevi al servizio di assistenza clienti. Pericolo: la lama di taglio inizia a ruotare quando il motore viene avviato.

6.1 Avviare il motore

6.1.1 Avvio con lo starter elettrico

1. Accertatevi che il cavo di accensione sia col-

legato alla candela. Accertatevi che lo spinot- to di sicurezza (Fig. 3f/Pos. 16) sia inserito nel pannello multifunzione Power X.

2. Premete 3 volte la pompa del carburante (ar-

ricchitore) (Fig. 6/Pos. 2). A motore caldo ciò non è necessario.

3. Mettetevi dietro al tagliaerba. Azionate la leva

di avvio/arresto del motore (Fig. 5b) con una mano. L‘altra mano deve essere sul pulsante di accessione (Fig. 1/Pos. 10).

4. Avviate il motore premendo il pulsante di

accessione. Se il motore è avviato, mollate il pulsante di accessione. Azionare di nuovo il pulsante di avvio quando il motore è in funzio- ne danneggia il sistema di avvio. Avvertenza! Se fa freddo, può essere necessario ripetere più volte l‘operazione di accensione.

6.1.2 Avvio con l‘avviatore autoavvolgente

1. Accertatevi che il cavo di accensione sia col-

legato alla candela.

2. Premete 3 volte la pompa del carburante (ar-

ricchitore) (Fig. 6/Pos. 2). A motore caldo ciò non è necessario.

3. Mettetevi dietro al tagliaerba. Azionate la leva

di avvio/arresto del motore (Fig. 5b) con una mano. L‘altra deve essere sull‘impugnatura dello starter.

4. Avviate il motore con l‘avviatore autoavvol-

gente (Fig. 1/Pos. 9). A tal fi ne tirate fuori l‘impugnatura di circa 10-15 cm (fi no a quan- do notate una certa resistenza) e poi tirate di colpo con forza. Se il motore non dovesse essersi avviato, tirate di nuovo aff errando l‘impugnatura. Avvertenza! Non permettete che il cavo fl es- sibile si riavvolga in modo incontrollato. Avvertenza! Se fa freddo, può essere ne- cessario ripetere più volte l‘operazione di accensione. Movimento di avanzamento Leva di guida/leva della frizione (Fig. 5a/Pos. 1b): se viene attivata (Fig. 5c), la frizione viene chiu- sa per l‘avanzamento e il tagliaerba si mette in movimento con motore acceso. Lasciate andare la leva di guida in tempo per fermare il tagliaerba in movimento. Esercitatevi a mettere in moto e a fermare l‘apparecchio prima di tagliare l‘erba per la prima volta, in modo tale da familiarizzare con il suo comportamento.

6.2 Avvertenze per tagliare l‘erba in modo

corretto Pericolo! Non aprite mai il portello di scarico quando viene svuotato il dispositivo di raccolta e il motore è ancora in moto. La lama rotante può causare lesioni. Fissate sempre bene il portello di scarico e il sacco di raccolta dell‘erba. Spegnete il moto- re prima di toglierlo. Spegnete il motore prima di ogni operazione di regolazione, manutenzione e riparazione e aspettate che la lama smetta di ruotare. To- gliete il connettore della candela. Tagliare l‘erba Il motore è dimensionato per una velocità di taglio per l‘erba e per lo scarico dell‘erba nel sacco di raccolta e per una lunga durata. Lavorate solamente con lame affi late ed in perfet- to stato in modo che gli steli d‘erba non si sfi lacci- no ed il prato non ingiallisca. Per ottenere un buon taglio si deve muovere il tosaerba in strisce possibilmente dritte. Le corsie così formate si devono quindi sovrapporre semp- re di alcuni centimetri al fi ne di evitare strisce di erba non tagliata. Tenete pulita la parte inferiore della carcassa del tosaerba e togliete assolutamente i depositi di erba. I depositi rendono più diffi cile l‘operazione di avvio e infl uiscono negativamente sulla qualità del taglio e sullo scarico dell‘erba. Sui pendii le strisce formate dal taglio devono es- sere trasversali rispetto al pendio. Per evitare che il tosaerba scivoli lateralmente basta inclinarlo verso l‘alto. Scegliete l‘altezza di taglio a secon- Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 62Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 62 10.09.2019 11:46:0810.09.2019 11:46:08I

da della lunghezza eff ettiva del manto erboso. Eseguite diverse passate in modo che ogni volta vengano tagliati al massimo 4 cm. Prima di eseguire qualsiasi controllo della lama bisogna spegnere il motore. Tenete presente che la lama continua a ruotare per alcuni secondi dopo aver disinserito il motore. Non cercate mai di fermare la lama. Controllate regolarmente che la lama sia ben fi ssata, in buono stato e ben affi - lata. In caso contrario affi latela e sostituitela. Se la lama in movimento va a battere con un oggetto, fermate il tosaerba e attendete fi no a quando la lama sia completamente ferma. Controllate quindi lo stato della lama e del portalama. Se sono dan- neggiati devono essere sostituiti. Pacciamatura (Fig. 4b) Con la pacciamatura l‘erba tagliata viene sminuz- zata all‘interno del tagliaerba e poi distribuita di nuovo sull‘erba. L‘erba non viene quindi raccolta per essere poi smaltita in altro luogo. La pacciamatura è possibile solo con erba relati- vamente corta. Per usare la funzione di pacciamatura, sganciate il sacco di raccolta e spingete l‘accessorio per pacciamatura (Pos. 4b) nell‘apertura di scarico e chiudete il portello di scarico. Scarico laterale (Fig. 4b/4c) Per usare lo scarico laterale deve essere montato l‘accessorio per pacciamatura (Pos. 4b). Agganci- ate l‘accessorio per scarico laterale (Fig. 4c/Pos. 4e) come mostrato nella Fig. 4c. Scarico posteriore (Fig. 4d) Per usare la funzione di scarico posteriore deve essere leggermente aperto il portello di scarico (Fig. 4d/Pos. 5a). Bloccatelo attraverso la leva di arresto (Fig. 4d/Pos. A). Aprite la leva di arresto e inserite il relativo piedino nell‘apposito incavo (Fig. 4d/Pos. B). Per l‘utilizzo dello scarico poste- riore non deve essere montato l‘accessorio per pacciamatura (Pos. 4b).

6.3 Arresto del motore

Per spegnere il motore mollate la leva di av- vio/arresto del motore (Fig. 5a/Pos. 1a). Stac- cate il connettore della candela di accensione per evitare che il motore si avvii. Prima di riaccendere il motore controllate il cavo fl essibile del freno mo- tore. Controllate che il cavo fl essibile sia montato correttamente. Se il cavo di arresto è piegato o danneggiato, deve venire sostituito.

6.4 Svuotare il sacco di raccolta dell‘erba

Se il sacco di raccolta è pieno, la portata dell‘aria diminuisce e l‘indicazione di livello (4c) poggia di- rettamente su di esso (Fig. 15). Svuotate il sacco di raccolta e ripulite il canale di scarico. Pericolo! Prima di togliere il sacco di raccolta spegnete il motore e attendete che la lama si sia fermata. Per togliere il sacco di raccolta sollevate con una mano il portello di scarico e con l‘altra estraete il sacco dalla maniglia (Fig. 4a). Secondo le norme di sicurezza il portello di scari- co si chiude quando viene sganciato il sacco di raccolta, chiudendo anche l‘apertura posteriore di scarico. Se nell‘apertura rimangono resti di erba, si consiglia di arretrare di ca. 1m il tosaerba per riavviare il motore più facilmente. Non togliete resti di erba tagliata dalla carcassa e dall‘utensile con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino. Per garantire che l‘erba venga raccolta bene, sia il sacco di raccolta, ma soprattutto la grata dell‘aria devono venire puliti dopo l‘uso. Agganciate il sacco di raccolta solo a motore dis- inserito e con l‘utensile fermo. Sollevate con una mano il portello di scarico e con l‘altra agganciate dall‘alto il sacco di raccolta, tenendolo per l‘impugnatura.

7. Pulizia, manutenzione,

conservazione, trasporto e ordinazione dei pezzi di ricambio Attenzione Non lavorate mai a motore acceso su parti sot- to tensione dell‘impianto di accensione e non toccatele. Prima di eseguire operazioni di manu- tenzione e di cura togliete il connettore della can- dela. Non eseguite mai lavori con l‘apparecchio acceso. I lavori che non vengono descritti in queste istruzioni per l‘uso devono essere eseguiti esclusivamente da un‘offi cina specializzata e autorizzata. Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 63Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 63 10.09.2019 11:46:0910.09.2019 11:46:09I

7.1.1 Pulizia in posizione verticale

Dopo l‘uso il tagliaerba deve essere sempre pulito a fondo. In particolare la parte inferiore e la sede della lama. Avvertenza: prima di inclinare il tagliaerba nella posizione di pulizia verticale, svuotate completa- mente il serbatoio del carburante con una pompa di aspirazione. Il tagliaerba non deve essere incli- nato oltre i 90 gradi. Posizione di pulizia verticale (Fig. 13a/13b) Attenzione! Prima di inclinare il tagliaerba nella posizione di pulizia verticale, spegnete il motore e staccate il connettore della candela di accensi- one. Attenzione! Posizionate il tagliaerba su una superfi cie piana e solida.

1. Aprite i dadi a stella (Pos. 12c).

2. Allargate il manico inferiore e aprite il manico

3. Portate il tagliaerba nella posizione di pulizia

verticale (Fig. 13b).

4. Pulite la parte inferiore del tagliaerba con il

raschietto di pulizia (Fig. 2/Pos. 14). Avvertimento! Lame affi late! Indossate guanti durante la pulizia. È più facile togliere lo sporco e l‘erba subito dopo aver tagliato l‘erba. Resti d‘erba essiccati e sporco possono pregiudicare l‘esercizio del tag- liaerba. Controllate che non ci siano resti di erba nel canale di scarico e, se necessario, eliminateli. Non pulite mai il tagliaerba con un‘idropulitrice. Il motore deve rimanere asciutto. Non devono esse- re utilizzati detergenti aggressivi, come detergenti a freddo o benzina per smacchiare. Avvertimento!

Lasciate il tagliaerba nella posizione di pulizia verticale soltanto per il tempo necessario, dato che in tale posizione sussiste un elevato rischio di lesioni.

Non lasciate il tagliaerba senza sorveglianza.

Tenete lontani i bambini.

7.1.2 Pulizia automatica del piatto di taglio,

tramite attacco del tubo fl essibile (Fig. 10/ Pos. 14) Il piatto di taglio è dotato di un attacco del tubo fl essibile (Pos. 14) (adatto ad attacchi per tubi da giardino reperibili in commercio). Dopo l‘uso il ta- gliaerba deve essere sempre pulito a fondo. Avvertimento! Spegnete il motore quando lavorate con il tagliae- rba. Pericolo di lesioni a causa di lame rotanti. Durante l‘operazione di pulizia tenete chiuso il portello di scarico (Pos. 5a). Pericolo di lesioni a causa di parti scagliate all‘intorno.

1. Posizionate il tagliaerba su una superfi cie

piana e solida. L‘apparecchio deve trovarsi su 4 ruote come in esercizio tagliaerba. Togliete il sacco di raccolta (Pos. 4a), l‘accessorio per pacciamatura (Pos. 4b) è smontato.

2. Collegate il tubo dell‘acqua all‘attacco del

tubo fl essibile (Pos. 14).

3. Aprite il rubinetto dell‘acqua. L‘acqua fl uisce

all‘interno del piatto di taglio.

4. Avviate il motore. Vedi il punto 6.1.

5. Inizia la pulizia automatica. Attraverso le lame

rotanti l‘acqua viene spinta dall‘interno verso il piatto di taglio ed elimina così lo sporco. Se la pulizia viene eseguita a intervalli regolari sono suffi cienti 1-2 minuti. In presenza di resti di erba essiccati consigliamo di eseguire più volte l‘operazione di pulizia. As- pettate alcuni minuti tra le varie operazioni di puli- zia in modo che l‘erba essiccata si ammorbidisca. Avvertenza! Non pulite mai il tagliaerba con un‘idropulitrice. Il motore deve rimanere asciutto. Non devono esse- re utilizzati detergenti aggressivi, come detergenti a freddo o benzina per smacchiare.

Gli intervalli di manutenzione sono disponi- bili nel libretto di manutenzione del motore a scoppio allegato. Avvertenza: consegnate il materiale sporco di manutenzione e di esercizio in un apposito punto di raccolta.

7.2.1 Motore a benzina

Avvertenza! Non usate mai il motore senza olio o con olio insuffi ciente. Ciò può causare gravi danni al motore. Controllo del livello dell‘olio Posizionate orizzontalmente il tagliaerba. Svitate l‘astina dell‘olio (Fig. 9a/Pos. 7) ruotandola ver- so sinistra e pulite l‘astina di misura. Reinserite l‘astina fi no alla battuta nel bocchettone di riempi- mento, non avvitatela. Estraete l‘astina e leggete il livello dell‘olio in posizione orizzontale. Il livello Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 64Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 64 10.09.2019 11:46:0910.09.2019 11:46:09I

dell‘olio deve trovarsi tra min. e max. dell‘astina di misurazione (Fig. 9b). Cambio dell‘olio Il cambio dell‘olio deve essere eseguito a motore spento ma ancora caldo.

1. Accertatevi che il cestello di raccolta sia stac-

2. Svuotate il serbatoio della benzina con

un‘apposita pompa di aspirazione e fate fun- zionare il motore fi no a quando si sia consu- mata la benzina restante.

3. Posizionate una vaschetta di raccolta dell‘olio

sotto il tagliaerba.

4. Aprite il tappo a vite di riempimento dell‘olio

(Pos. 7) e inclinate l‘apparecchio lateralmente di 90°.

5. L‘olio caldo esce dall‘apertura di riempimento

aperta e defl uisce nella vaschetta di raccolta.

6. Dopo aver fatto uscire l‘olio esausto raddriz-

zate di nuovo l‘apparecchio.

7. Rabboccate l‘olio per motore fi no alla tacca

superiore dell‘astina dell‘olio.

8. L‘olio vecchio deve essere smaltito in base

Per motivi di sicurezza fate affi lare, bilanciare e montare la lama esclusivamente da un‘offi cina specializzata e autorizzata. Per ottenere un risul- tato di lavoro ottimale consigliamo di far controlla- re la lama una volta l‘anno. Sostituzione della lama (Fig. 8/Pos. A) Per la sostituzione della lama si devono utilizzare solo ricambi originali. Il codice della lama deve corrispondere al numero indicato nell‘elenco dei pezzi di ricambio. Non montate mai una lama diversa. Lame danneggiate Se, malgrado tutte le precauzioni prese, la lama entra in contatto con un ostacolo, spegnete subito il motore e togliete il connettore della candela. Inclinate all‘indietro il tagliaerba e controllate che la lama non sia danneggiata. Lame danneggiate o deformate devono essere sostituite. Non raddriz- zate mai una lama deformata. Non lavorate mai con una lama deformata o fortemente consumata; ciò può causare delle vibrazioni e provocare ulte- riori danni al tagliaerba. Avvertimento! Se si lavora con una lama dann- eggiata, sussiste il pericolo di lesioni.

7.2.3 Assali e mozzi delle ruote

Gli assali e i mozzi delle ruote dovrebbero venire ingrassati una volta a stagione. A questo scopo togliete i coprimozzi con un cac- ciavite e allentate le viti di fi ssaggio delle ruote.

7.2.4 Cura e regolazione dei cavi fl essibili

Lubrifi cate regolarmente i cavi fl essibili e control- late che si muovano facilmente.

7.2.5 Manutenzione del fi ltro dell‘aria (Fig.

10a/10b) I fi ltri dell‘aria sporchi riducono la potenza del mo- tore a causa di un apporto insuffi ciente di aria al carburatore. In caso di aria molto polverosa il fi ltro dell‘aria deve essere controllato più spesso. Non pulite mai il fi ltro dell‘aria con benzina o sol- venti infi ammabili. Pulite il fi ltro dell‘aria soltanto con aria compressa o dando dei leggeri colpi sul fi ltro.

7.2.6 Manutenzione della candela

Pulite la candela con una spazzola a setole di rame.

1. Togliete il connettore della candela di accen-

sione (Fig. 11/Pos. A).

2. Togliete la candela di accensione con la chia-

3. L‘assemblaggio avviene nell‘ordine inverso.

7.2.7 Controllo della cinghia trapezoidale

Accertatevi dopo la riparazione o la manutenzio- ne che tutte le parti di tecnica di sicurezza siano montate e in perfetto stato. Conservate i pezzi che possono causare lesioni lontani dalla portata di altre persone e di bambini. Avvertenza! Secondo la Legge relativa alla re- sponsabilità per i prodotti non rispondiamo per danni causati da una riparazione impropria o se non si usano i pezzi di ricambio originali o pezzi da noi autorizzati. Non rispondiamo nemmeno per danni causati in seguito a riparazioni non esegui- te a regola d‘arte. Incaricate il servizio assistenza o un tecnico autorizzato. Lo stesso vale anche per gli accessori.

7.2.9 Tempi di esercizio

Per i tempi di esercizio rispettate le disposizioni di legge vigenti che possono variare a seconda del luogo. Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 65Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 65 10.09.2019 11:46:0910.09.2019 11:46:09I

7.3 Preparazione in caso di inattività del tag-

liaerba Avvertimento! Non svuotate la benzina in locali chiusi o nelle vicinanze di fi amme vive o mentre fumate. I vapori del gas possono causare esplosi- oni o incendi.

1. Svuotate il serbatoio della benzina con una

pompa di aspirazione.

2. Avviate il motore e fatelo funzionare fi no a

quando si sia consumata la benzina restante.

3. Fate il cambio dell‘olio dopo ogni stagione.

4. Togliete la candela di accensione. Versate ca.

20 ml di olio con un oliatore nel cilindro. Tira- te lentamente l‘impugnatura dello starter in modo che l‘olio protegga l‘interno del cilindro. Riavvitate la candela.

5. Pulite le alette di raff reddamento del cilindro e

6. Pulite tutto l‘apparecchio in modo da proteg-

7. Tenete l‘apparecchio in un ambiente ben are-

7.4 Preparazione del tagliaerba per il tras-

porto Avvertimento! Non svuotate la benzina in locali chiusi o nelle vicinanze di fi amme vive o mentre fumate. I vapori del gas possono causare esplosi- oni o incendi.

1. Svuotate il serbatoio della benzina con una

pompa di aspirazione.

2. Fate funzionare il motore fi no a quando si sia

consumata la benzina restante.

3. Svuotate l‘olio del motore dal motore ancora

4. Togliete il connettore dalla candela di accen-

5. Pulite le alette di raff reddamento del cilindro e

6. Sganciate la fune di avvio dal gancio (Fig.

3b). Allentate il collegamento indicato nella Fig. 3a a sinistra e a destra del manico e piegate verso il basso il manico (Fig. 14). Nell‘eseguire tale operazione, fate attenzione che i cavi fl essibili non vengano piegati.

7. Inserite alcuni strati di cartone fra il manico in-

feriore e superiore e il motore per evitare che sfreghino l‘uno contro l‘altro.

8. Assicurate suffi cientemente il carico per

evitare che l‘apparecchio scivoli durante il trasporto provocando danni e lesioni.

7.5 Materiale di consumo, materiale soggetto

ad usura e pezzi di ricambio I pezzi di ricambio, i materiali di consumo e soggetti ad usura, come ad es. olio del motore, cinghia trapezoidale, candele di accensione, cartuccia del fi ltro dell‘aria, fi ltro della benzina, batterie o lame non rientrano nella garanzia dell‘apparecchio.

7.6 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale. Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 66Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 66 10.09.2019 11:46:0910.09.2019 11:46:09I

9. Tabella per l‘eliminazione delle anomalie

Avvertenza: prima spegnete il motore e staccate il connettore della candela di accensione e poi esegu- ite le operazioni di ispezione o le regolazioni. Avvertenza: se dopo una regolazione o riparazione il motore ha funzionato per alcuni minuti, ricordatevi che lo scappamento e altre parti sono molto calde. Quindi non toccatele per evitare delle ustioni. Anomalie Possibile causa Eliminazione Movimento irrego- lare, forti vibrazioni dell‘apparecchio - Viti allentate - Serraggio della lama allentato - Lama squilibrata - Controllate le viti - Controllate il serraggio della lama - Sostituite la lama Il motore non fun- ziona - Leva di avvio/arresto motore non premuta - Posizione sbagliata della leva dell‘acceleratore (se presente) - Candela difettosa - Serbatoio del carburante vuoto - Pompa del carburante (arricchitore) non azionata (se presente) - Premere leva di avvio/arresto moto-

- Controllate la regolazione (se pre- sente) - Sostituite la candela di accensione - Riempite di carburante - Azionate la pompa del carburante (arricchitore, se presente) Il motore funziona in modo irregolare - Filtro dell‘aria sporco - Candela sporca - Pulite il fi ltro dell‘aria - Pulite la candela Il prato diventa gial- lo, taglio irregolare - Lama non affi lata - Altezza del taglio insuffi ciente - Numero di giri del motore insuffi ci- ente - Affi late la lama - Regolate l‘altezza corretta - Portate la leva dell‘acceleratore su max. (se presente) Scarico dell‘erba eseguito male - Numero di giri del motore insuffi ci- ente - Altezza del taglio insuffi ciente - Lama consumata - Sacco di raccolta ostruito - Portate la leva dell‘acceleratore su max. - Eseguite la regolazione corretta - Sostituite la lama - Svuotate il sacco di raccolta Il motorino di avvia- mento non gira - Batteria scarica - Batteria non collegata - Spinotto di sicurezza non montato - Ricaricate la batteria - Collegate la batteria - Montate lo spinotto di sicurezza La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 67Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 67 10.09.2019 11:46:0910.09.2019 11:46:09I

Stato indicatori Signifi cato e interventi Verde lampeggia Pronto all‘esercizio Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel caricabatterie. Rosso acceso Ricarica La batteria è in carica. Verde accesso La batteria è ricaricata e pronta per l‘uso. (Durata di ricarica per batteria da 1,5 Ah: ca. 2h) (Durata di ricarica per batteria da 2,0 Ah: ca. 2,5h) (Durata di ricarica per batteria da 3,0 Ah: ca. 4h) (Durata di ricarica per batteria da 4,0 Ah: ca. 5h) (Durata di ricarica per batteria da 5,2 Ah: ca. 6 ½ h) Intervento: Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete. Rosso lampeggia Anomalia La ricarica non è più possibile. La batteria o il caricabatterie sono di- fettosi. Intervento: Una batteria difettosa non deve più venire ricaricata. Togliete la batteria dal caricabatterie. Rosso e verde lampeggiano alternativamente Anomalia termica La batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0°C) Intervento: Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C). Nel caso in cui l‘anomalia si ripresenti comunque, la batteria si è scari- cata completamente e non può più essere ricaricata o utilizzata. Toglie- te la batteria dal caricabatterie.

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 69Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 69 10.09.2019 11:46:0910.09.2019 11:46:09I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Filtro dell‘aria, cavi fl essibili, cestello di raccolta, ruote in gomma, frizione, Batteria Materiale di consumo/parti di consumo * Lame Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 70Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 70 10.09.2019 11:46:0910.09.2019 11:46:09I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 71Anl_GE-PM_53_2_S_HW-E_Li_SPK9.indb 71 10.09.2019 11:46:0910.09.2019 11:46:09DK/N
