MANUALE UTENTE FA390X4 SMEG

Istruzioni per I'uso it

Avvertenze di sicurezza e potenziale pericolo 62

Avverenze per lo smaltimento 64

Dotazione 64

Osservare la temperature ambiente e la ventilazione del locale 65

Collegare l'apparecchio 65

Conoscere l'apparecchio 66

Accendere l'apparecchio 67

Regolare la temperature 68

Funzione di allarme 68

Capacità utile totale 69

Il frigorifero 69

Super-raffreddamento 70

Congelatore 71

Max. capacità di congelamento 71
Congelare e conservare 71
Congelamento di alimenti freschi .... 72
Super-congelamento 73
Dotazione 73
Adesivo OK 74
Spagnere e mettere fuori servizio l'apparecchio 74
Scongelamento 75
Pulizia dell'apparecchio 75
Illuminatione (LED) 76
Risparmiare energia 76
Rumori di funzionamento 76
Eliminare piccoli guasti 77
Servizio Assistenza Clienti 81

nl Inhoud

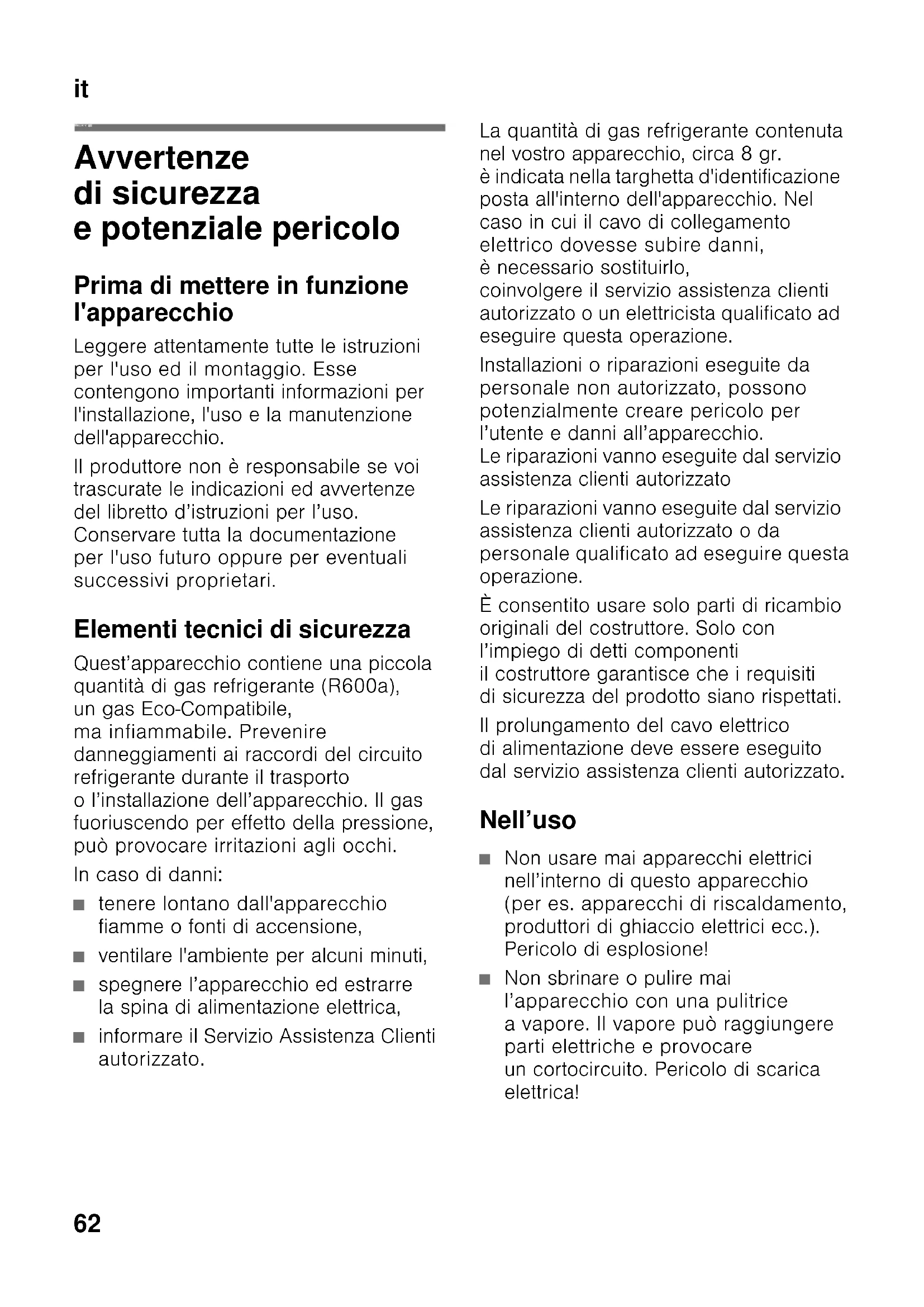

Avverenze di sicurezza e potenziale pericolo

Prima di mettere in funzione l'apparecchio

Leggere attendamente tutte le istruzioni per l'uso ed il montaggio. Esse contengono importanti informazioni per l'installazione, l'uso e la manutenzione dell'apparecchio.

Il produttore non è responsable se voitrascurate leindicazioni ed avventenze del libretto d'istruzioni per l'uso.

Conservare tutte la documentazione per l'uso futuro oppure per eventuali successivi proprietari.

Elementi tecnici di sicurezza

Quest'apparecchio contiene una piccola
quantità di gas refrigerante (R600a),
un gas Eco-Compatibleile,
ma infiammabile. Prevenire
danneggiamenti ai raccordi del circuito
refrigerante durante il trasporto
o l'installazione dell'apparecchio. Il gas
fuoriuscendo per effetto della pressione,
puo provocare irritazioniagli occhi.

In caso di danni:

tenere lontano dall'apparecchio fiamme o fonti di accensione,
ventilare l'ambiente per alcuni minuti,
specnere l'apparecchio ed estrarrela spina di alimentazione elettrica,
informare il Servizio Assistenza Clienti autorizzato.

La quantità di gas refrigerante containuta nel vostro apparecchio, circa 8 gr. è individata nella targhetta d'identificazione posta all'interno dell'apparecchio. Nel caso in cui il cavo di collegamento elettrico dovesse subire danni, è necessario sostituirlo, coinvolgere il servizio assistenza clienti autorizzato o un elettricista qualificato ad eseguire esta operazione.

Installazioni o riparazioni eseguite da personale non autorizzato, sono potenzialmente creare pericololo per l'utente e danni all'apparecchio.

Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato

Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato o da personale qualificato ad esquirezza operazione.

È consentito usare solo parti di ricambio originali del costruttore. Solo con l'impiego di detti componenti

il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati.

Il prolongamento del cavo elettrico di alimentazione deve essere eseguito dal servizio assistenza clienti autorizzato.

Nell'uso

Non usare mai apparecchi elettrici nell'interno di quello apparecchio (per es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Pericolo di esplosione!
Non sbrinare o pulire mai l'apparecchio con una pulitrice a vapore. Il vapore più raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scarica elettrica!

Non utilizzato oggetti appuntiti o affiliati per rimuovere gli strati di brina o ghiaccio. Così facendo si posso nanneggiare i raccordi del circuito refrigerante. Il gas fuoriuscendo molto effetto della pressione, cui provocare infiammazioneagli occhi.
Non conservare nell'apparecchio prodotti contenti propellenti gassosi combustibili (per es. bombolette spray) e sostanze esplosive. Pericolodi esplosione!
Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. come pedana d'appoggio oppure come sostegno.
Per lo sbrinamento e la pulizia estrarre la spina d'alimentazione o disinserire l'interruttore di sicurezza. Evitare di esercitare trazioni sul cordone elettrico, ma impugnare correttamente la spina.
- Conservare alcohol ad alta gradazione solo ermeticamente chiuso ed in posizione verticale.
Evitare che oli o grassi imbrattino parti plastiche o le guanizioni delle porte. Altrimenti le parti di materiale plastico e la guarnizione della porta divertano porose.
Non ostruire le aperture di passaggio dell'aria di aereazione dell'apparercchio.
L'uso di quello apparecchio è consentito a persona (bambini compresi) con ridotte capacità fisiche, sensoriali o psichiche o insufficienti conoscenze solo se sorvegliate da una persona responsabile della loro sicurezza o se da这一点a adeguatamente istruite nell'uso dell'apparecchio.

Non conservare nel congelatore liquidi in bottiglia e lattine (specialmente le bevande contenti anidride carbonica). Bottlie e lattine possono rompersi!
Non mettere in bocca alimenti
congelati appena presi dal
congelatore.
Pericolo di ustioni!
Evitare il contatto prolongato delle mani con alimenti congelati, ghiaccio o i raccordi dell'evaporatore ecc.. Pericolo di usioni!

Bambini in casa

Non abbandonare parti dell'imballaggio che possano essere fonte di gioco per i bambini. Pericolo di soffocamento causato da scatole di cartone, fogli di plastica, polistirolo!
L'apparecchio non è un giocattolo per bambini!
Per apparecchi con serratura della porta: conservare la chiave fuori della portata dei bambini!

Norme generali

L'apparecchio è idoneo

per raffreddare e congelare alimenti,
per preparare ghiaccio.

Questo appearecchio è destinato all'uso domestico privato nelle famiglie ed all'ambiente domestico.

L'apparecchio è schermato contro i radiodisturbi secondo la direttiva UE 2004/108/EC.

La tenuta ermetica del circuito del freddo è stata controllata.

it

Questo prodotto è conforme alle pertinenti norme di sicurezza per gli appearecchi elettrici (EN 60335-2-24).

Avverenze per lo smaltimento

Smaltimento dell'imballaggio

L'imballaggio ha protetto l'apparecchio da eventuali danni da trasporto. Tutti i materiali impiegati sono Eco-Compatibili e riciclabili. Il Vostro contributo: smaltite l'imballaggio secondo la vigenti norme.

Chiedere informazioni circa le piattaforme di smaltimento locale alla propria amministrazione comunale.

Rottamazione di un appearecchio dismesso

Gli apparecchi dismessi dispongono ancora di un valore residuo! Un corretto smaltimento nel rispetto dell'ecologia, permette di recuperare materie prime pregiate.

Questo appearecchio disponedi contrassegno ai sensi delladirettiva europea 2002/96/CEin materia di appearecchi elettrici ed elettronici (Waste Electrical and Electronic Equipment - WEEE).Questa direttiva definiscele norme per la raccoltae il risciclaggio degli appearecchi dismessi valide su tutto il territorio dell'Unione Europea.

Avviso

In caso di appearecchi fuori uso

1. Estrarre la spina di alimentazione.
2. Troncare il cavo elettrico di collegamento e rimuoverlo unitamente alla spina.
3. Non estrarre i ripiani e i contentitori,\ eso rende più difficile ai bambini\ di entrare nel vano frigo\ dell'apparecchio!
4. Vietare ai bambini di giocare con un appearecchio dismesso. Pericolò di asfissia!

I frigoriferi contengono gas nel circuito refrigerante e gas nell'isolamento. Refrigerante e gas devono essere smaltiti in modo appropriato. Evitare di danneggiare i raccordi del circuito refrigerante, durante il conferimento dell'apparecchio alla piattaforma di riciclaggio.

Dotazione

Dopo il disimballo controllare l'apparecchio per accertare eventuali danni di trasporto.

In caso di contestazioni rivolgersi al Vs. fornitore, presso il quale l'apparecchio è stato acquistato.

La dotazione comprende i seguenti componenti:

Apparecchio
Busta con il materiale utile al montaggio
■ Accessori (a secondo del modello)
Istruzioni per l'uso
Istruzioni per il montaggio
Libretto del servizio assistenza clienti autorizzato
Allegato di garanzia convenzionale
- Informazioni sul consumo energetico e sui possibili rumori

Osservare la temperatura ambiente e la ventilazione del locale

Temperatura ambiente

L'apparecchio è progettato per una specifica classe climatica. In funzione di但这a, l'apparecchio può essere usato alle seguenti temperature ambientali.

La classe climatica èindicata nella targhetta porta-dati. Figura 12

Classe climatica	Temperatura ambiente ammessa
SN da +10 °C	a 3 2 °C
N da +16 °C	a 3 2 °C
ST da +16 °C	a 3 8 °C
T da +16 °C	a 4 3 °C

Avverenza

L'apparecchio è perfettamente efficente nei limiti di temperatura ambiente della classe climatica indicata. Se un apparecchio della classe climatica SN vieneMESSO in funzione a temperature ambiente inferiori, possono essere escludi danni all'apparecchio fino ad una temperatura di +5^

Ventilazione

Figura 3

L'aria lungo la parete posteriore e nelle laterali tende a scaldarsi, l'aria riscaldata deve poter defluire liberamente. In caso contrario il refrigeratore deve lavorare di più. Questo aumento il consumo di energia elettrica. Percio: evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell'aria di raffreddamento.

Collegare I'apparecchio

Dopo ave posizionato l'apparecchio, attendere circa 1 ore prima di metterlo in funzione, quello assicura che l'olio lubricamente si raccolga nella parte bassa del motore e non penetr nel circuito di raffreddamento.

Pulire l'interno dell'apparecchio prima di attivarne la funzione (vedi capitolo «Pulizia dell'apparecchio»).

it

Allacciamento elettrico

La presa elettrica deve essere vicino all'apparecchio ed accessibile anche ad installatione avvenuta dell'apparecchio.

L'apparecchio è conforme alla classe d'isolamento I. Collegare l'apparecchio a tensione alternata di 220-240 V/50 Hzutilizzando una presa elettrica dotata di connettore di messa a terra. La presa devese sere protetta con dispositivo elettrico di sicurezza da 10-16 A.

Per appearecchi, che vengono impiegati in paesi non europei, controllare se la tensione individata corrisponda ai valori della locale rete elettrica. Questi dati sono riportati nella targhetto portadati. Figura 12

Avviso

I nostri appearecchi possono essere collegati ad un inverter sinusoidale di rete.

Gli inverter di rete vengono utilizzati in abbinamento a impianti fotovoltaici e collegati direttamente alla rete elettrica pubblica. Usare inverter sinusoidali nel caso di soluzioni speciali (es. imbarcazioni oppure nelle baite in montagna), laddove non sia disponibile un collegamento elettrico diretto alla rete pubblica.

Conoscere l'apparecchio

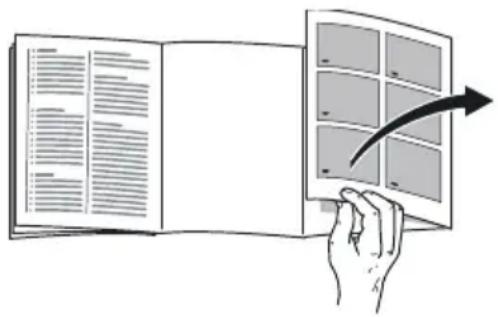

Svolgere l'ultima pagina con le figure.
Questo libretto d'istruzioni per I'uso valido per vari modelli,
pertanto le dotazioni possono variare.
Nelle illustrazioni sono possibili
differenze.

Figura 1

• Non in tutti i modelli.

1-8 Elementi di lavoro
9 Interrupttre luce
10 Illuminazione (LED)
11 Apertura di uscita dell'aria
12 Ripiani nel frigorifero
13 Cassetto per verdure
14 Contenitore chiller
15 Cassetto surgelati
16 Griglia di congelamento
17 Piedini regolabili
18 Balconcini per uova
19 Scomparto per burro e formaggio*
20 Filtria carbone attivo
21 Fermabottiglie *
22 Ripiano per bottiglie grandi
23 Accumatore del freddo/ calendario di congelamento *

A Frigorifo

B C o n g e I a

Elementi di lavoro

Figura 2

Serve per accendere e spagnere l'intero apparecchio.

2 Pulsante di allarme

Serve per disattivare il segnale acustico di allarme (vedi capitolo «Funzione di allarme»).

3 Pulsante «Super» (congelatore)

Dispositivo per attivare o disattivare il supercongelamento.

4 Pulsante di regolazione temperatura congel

Con il pulsante si regola la temperatura del congelatore.

5 Indicatore temperatura del congelatore

I numero correpondono alle temperature del congelatore regolate in ^ C

6 Pulsante «super» Frigorifero

Dispositivo per attivare o disattivare il superraffredamento.

7 Pulsante di regolazione temperatura frigorifero

Con il pulsante si regola la temperatura del frigorifero.

8 Indicatore temperatura frigorifero

I numero correpondono alle temperature del frigorifero regolate in ^ C

Avverenza

Se per quale tempo l'apparecchio non viene usato, l'indicazione nel pannello comandi passa a modalità di risparmio energetico.

Accendere l'apparecchio

Accendere l'apparecchio con il pulsante Acceso/Spento 2/1.

Viene emesso un segnale acustico.

Il pulsante di allarme 2/2 lampeggia.

Premere il pulsante di allarme 2/2. Il segnale acustico si disattiva.

Il pulsante di allarme 2/2 restsa acceso finché la temperature regolata del congelatore non è stata raggiunta.

A porta aperta l'illuminazione nel vano frigorifero è accesa.

All'origine sono consigliate le seguenti temperature:

■ Frigorifero: +4 °C
Congelatore: -18^

Istruzioni per il funzionamento

• Dopo l'accensione possono trascorrere diverse ore prima che le temperature regolate vengano raggiunte.
  Grazie alsystemaNoFrost,
  completamente automatico,
  nelcongelatorenonsi formaghiaccio.
  Uno sbrinamento non è più
  necessario.
  Il lato anteriore dell'apparecchio è in parte leggermente riscaldato, quello impedisce la formazione di condensa nella zona della guarnizione della porta.
  Se la porta del congelatore resiste ad una nuova aperture subito dopo averla chiusa, attendere un attimo finché la depressione interna formatasi non si è compensata.

Regolare la temperatura

Figura 2

Frigorifero

La temperatura può essere regolata da +2^ a +8^ .

Premere ripeturamente il pulsante di regolazione temperatura 7 finché non èViene raggiunta la temperatura del frigorifero desiderata.

L'ultimo valore regolato viene memorizzato. La temperature regolata è visualizzata nel display della temperatura 8.

Consigliamo di regolare nel frigorifero una temperatura di +4^

Gli alimenti lavormente deperibili non devono essere conservati a temperatura superiore di +4^

Congelatore

La temperatura può essere regolata da -16 °C a -24 °C.

Premere ripeturamente il pulsante di regolazione temperatura 4 finché non è regolata la temperatura del congelatore desiderata.

L'ultimo valore regolato viene memorizzato. La temperature regolata è visualizzata nel display della temperatura 5.

Funzione di allarme

L'allarme acustico si attiva quando la temperatura nel congelatore aumento troppo.

Disattivare il segnale acustico

Figura 2

Premere il tasting di allarme 2 per disattivare il segnale acustico.

Allarme porta

L'allarme porta si attiva se la porta dell'apparecchio è aperta per altri un minuto. Chiudendo la porta il segnale acustico si disattiva di nuovo.

Allarme temperatura

Il segnale acustico di temperatura si attiva se la temperatura nel congelatore aumenta troppo.

Pulsante di allarme	Display temperature	Spiegazione
accesso intermittente		Allarme temperature:
		Gli alimenti congelati non sono in pericolo.
intermittente	intermittente	Allarme inizio decongelamento: I surgelati sono in pericolo.
intermittente	accesso	Allarme inizio decongelamento: In precedenza la temperature è augmentata troppo. I surgelati sono in pericolo.

Avviso temperature

Senza pericolopergli alimenti surgelati il segnale acustico di allarme più attivarsi:

alla messa in funzione dell'apparecchio,
all'introduzione di grande quantità di alimenti freschi,
- quando si tiene aperture troppo a lungo la porta del congelatore.

Avviso d'inizio scongelamento:

Se gusto, odore ed aspetto non sono cambiati, gli alimenti possono essere bolliti o arrostiti e di nuovo congelati. Non utilizzato più interamente la durata max. di conservazione.

Avverenza

Non ricongelare gli alimenti parzialmente o completeness decongelati. Questi possono essere di nuovo congelati solo dopo averere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all'uso.

Non utilizzato più interamente la durata max. di conservazione

Capacità utile totale

I dati di volume utile sono indicati sulla targhetta d'identificazione dell'apparecchio. Figura 12

Sfruttare interamente il volume utile

Per sistemare la massima quantità di alimenti da congelare, tutti i cassetti surgelati, tranne quello inferiore, possono essere rimossi dall'apparecchio. Gli alimenti possono essere sovrapposti direttamente sulle griglia.

Rimozione degli accessori

Per rimuovere i cassetti surgelati, tirarli fino all'arresto, sollevarli avanti ed estrarli. Figura 8

II frigorifero

Il frigorifero è il luogo di conservazione ideale per carne, salumi, pesce, latticini, uova, alimenti pronti e prodotti daorno.

Tenere presente nella conservazione

• Conservare alimenti freschi, integri.
  Così la qualità e la freschezza si conservano più a lungo.
  Per i prodotti pronti ed alimenti confezionati osservare la data minima di conservazione o la data di consumo indicata dal produttore.
  Sistemare gli alimenti ben confezionati o coperti, per conservare aroma, colore e freschezza. Si evitanoosi contaminazioni di gusto e alterazioni di colorere delle partidiplastica nel frigorifero.
  Fare prima raffreddare gli alimenti e le bevande caldi, poi metterli nell'apparecchio.

Avverenza

Evitare gli alimenti vengano a contatto con la parete di fondo. In tal caso la circolazione dell'aria viene impedita.

Durante il congelamento, le confezioni degli alimenti possono attaccarsi alla parete di fondo.

it

Considerare le zone frede nel frigorifero

La circolazione dell'aria nel frigorifero, genera delle zone con temperature differenti:

La zona più fredda

e nell'interno del frigorifero lungo la parete posteriori e nel contentatore chiller. Figura 1/14

Avverenza

Conservare nelle zone più frede gli alimenti delicati (per es. pesce, insaccati di carne, carne).

Zona più calda

è nella parte più alta della porta.

Avverenza

Conservare nelle zone meno fredde ad es. formaggio duro e burro. Il formaggio più così continuare a diffondere il suo aroma e il burro resta spalmabile.

Cassetto per verdure con regolatore di umidità

Figura 6

Per creare il clima di conservazione ottimale per verdura e frutta, a seconda della quantità conservata, dal cassetto per verdure si può regolare l'umidità dell'aria:

• piccole quantità di frutta e verdura - alta umidità dell'aria
  ■ grandi quantità di frutta e verdura - minore umidità dell'aria

Avvertenze

Per la conservazione ottimale della qualità e dell'aroma di frutta (ad es. ananas, banane, papaie ed agrumi) e verdura (ad es. melanzane, cetrioli, zucchini, peperoni, pomodori e patate) che temono il freddo, conservare delle fuori del frigorifero a temperature di +8^ a +12^ circa.
A seconda della quantità e del tipo del prodotto conservato, nel cassetto per verdure più formarsi condensa. Rimuovere la condensa con un panno asciutto e adattare l'umidità dell'aria nel cassetto per verdure con il regolatore di umidità.

Conenitore chiller

Figura 1/14

Le temperature nel contentatore chiller sono più)basse che nel frigorifero.

Possono comparire ancche temperature inferiori a 0^

Ideale per la conservazione di pesce, carne e salsiccia. Non è idoneo per insalate, verdura e prodotti sensibili al freddo.

Super-raffreddamento

Durante il super-raffreddamento il vano frigorifero viene raffreddato quando più possibile per ca. 6 ore. In seguito viene regolato automaticamente alla temperature impostata prima del superraffreddamento.

Inserire il super-raffreddamento per es.

• prima d'introduire grande quantità di alimenti.
  per il raffreddamento rapido di bevande.

Attivare e disattivare

Figura 2

Premere il pulsante «super» 6.

Il pulsante è acceso quando il superraffrendamento è inserito.

Congelatore

Usare il congelatore

Per conservare alimenti surgelati.
Per produrre cubetti di ghiaccio.
Per il congelamento di alimenti.

Avverenza

Attenzione che la porta del congelatoregia chiusa correttamente! Se la porta è aperta gli alimenti surgelati si scongelano. Il congelatore forma molto ghiaccio. Inoltre: spreco di energia a causa di alto consumo di corrente elettrica!

Max. capacitéi congelamento

Indicazioni sulla max. possibilità di congelamento in 24 ore sono riportate sulla targhetta d'identificazione. Figura 12

Congelare e conservare

Acquisto di alimenti surgelati

La confezione non deve essere danneggiata.
Rispettare la data di conservazione.
La temperatura nell'espositore-congelatore di vendita deve essere -18^ o inferiore.
Trasportare gli alimenti surgelati possibilmente in una borsa termica e conservarli poi al più presto possibile nel congelatore.

Tenere presente nella系統azione

• Congelare le quantità più grands di alimenti preferibilmente nelle scomparto superiore. Qui essi vengono congelati molto rapidamente e perché sonoanche salvaguardandone le proprieta.
• Disporre gli alimenti distesi in piano negli scomparti o nei cassetti surgelati.

Avverenza

Gli alimenti già congelati non devono entrare in contatto con gli alimenti da congelare. Eventualmente spostare gli alimenti congelati nei altri cassetti surgelati.

Conservazione degli alimenti congelati

Per garantire la perfetta circolazione dell'aria, introdurre il cassetto surgelati fino all'arresto.

Congelamenti di alimenti freschi

Per il congelamento utilizzato solo alimenti freschi ed integri.

Per conservare al meglio valore nutritivo, aroma e colore, sbollentare la verdura prima di congelarla. Non è necessario sbollentare melanzane, peperoni, zucchini ed asparagi.

In libreria sono reperibili pubblicazioni sul congelamento e la sbollentatura.

Avverenza

Non mettere gli alimenti da congelare in fatto con quelli congelati.

Sono idonei per il congelamento: Prodotti da forno, pesce e frutti di mare, carne, selvaggina, pollame, verdura, frutta, erbe aromatische, uova除去 guscio, latticini, come formaggio, burro e ricotta, pietanze pronte e residui vivande, come minestre, piatti unici, carne e pesce cotti a fuoco lento, vivande di patate, sformati e dolciumi.
Non sono idonei per il congelamento: Tipi di ortaggi, che solitamente si consumano crudi, come insalate in foglia o ravanelli, uova nel guscio, uva, mele intere, pere e pesche, uova sode, yogurt, latte cagliato, panna acida, crème fraîche e maionese.

Confezionamento di alimenti surgelati

Conservare gli alimenti in confezioni ermetiche, per evitare che perdano il loro gusto o possano essiccarsi.

1. Introduire l'alimento nella confezione.

2. Fare uscire l'aria.

3. Chiudere la confezione ermeticamente.
4. Scrivere sulla confezione il contento e la data di congelamento.

Sono idonei per il confezionamento:
fogli di plastica, fogli tubolari
di polietilene, fogli di alluminio,
contenitori per surgelati.

Questi prodotti sono in vendita nel commercio specializzato.

Non sono idonei per il confezionamento:

carta per imballaggio, carta pergamena, cellofan, sacchetti per rifiuti e sacchetti per la spesa usati.

Sono idonei per chiudere le confezioni: anelli di gomma, clip di plastica, fili per legare, nastri adesivi resistenti al freddo e simili.

I sacchetti ed i fogli tubolari di polietilene possono essere saldati con un salatore per fogli di plastica.

Durata di conservazione dei surgelati

La durata di conservazione dipende dal tipo di alimento.

Ad una di temperatura di -18 °C:

• Pesce, salsiccia, pietanze pronte, prodotti da forno: fino a 6 mesi
  Formaggio, pollame, carne: fino a 8 mesi
  Verdura, frutta: fino a 12 mesi

Super-congelamento

Per conservare vitamine, valori nutritivi, aspetto e gusto, gli alimenti devono essere congelati completamente,anche nell'interno, nel tempo più breve possibile.

Per evitare un indesiderato aumento della temperatura, inseire il supercongelamento alcune ore prima di introdurre alimenti freschi.

In linea di massima sono sufficienti 4-6 o r e.

Dopo l'insertimento l'apparecchio funziona costamente, nel congelatore si raggiunge una temperatura molto Bassa.

Se si vuole utilizzato la max. possibilità di congelamento, il super-congelamento deve essere attivato 24 ore prima di introdurre gli alimenti freschi.

Le quantità di alimenti più piccole (fino ad 2 kg) possono essere congete sulla super-congelamento.

Avverenza

Con il super-congelamento inserto,
maggiori sono i rumori di funzionamento.

Accendere e spagnere

Figura 2

Premere il pulsante «super» 3.

Quando il super-congelamento è inserto il pulsante è acceso.

Dopo 21/2 giorni il super-congelamento si disinserisce automaticamente.

Dotazione

(non in tutti i modelli)

Ripiani e balconcini

Se necessario, i ripiani del vano interno ed i balconcini della porta possono essere spostati: tirare i ripiani in avanti, abbassarli e ruotarli lateralmente. Sollevare il balconcino ed estrarlo.

Ripiano bottiglie

Figura 5

Sul ripiano bottiglie si possono deporre in sicurezza le bottiglie. Il supporto è variabile.

Calendario di congelamento

Figura 1/23

Per evitare perdite di qualità degli alimenti surgelati, non superare la durata di conservazione. La durata di conservazione dipende dal tipo di alimento surgelato. I numero accanto ai simboli indicano in mesi la durata di conservazione consentita per l'alimento congelato. In caso di comuni alimenti surgelati commerciali osservare la data di produzione o di s c a d e n z a .

it

Accumulatori del freddo

Figura 7

L'accumulatore del freddo ridarda il riscaldamento degli alimenti conservati in caso d'interruzione dell'energia elettrica o di guasto. La durata massima di conservazione si raggiunge deponendo l'accumulatore di freddo sopra gli alimenti nello scomparto superiore.

Per risparmiare spazio, l'accumulatore cui quod estere conservato nello scomparto della porta.

L'accumulatore del freddo può essere estrattoanche per raffreddaretemporaneamente alimenti,per es.in una borsa frigo.

Vaschetta per ghiaccio

Figura 10

1. Riempire la vaschetta del ghiaccio per 3 / 4 con acqua e riporla nel congelatore.
2. Staccare la vaschetta del ghiaccio eventually attaccata solo con un oggetto non acuminato (manico di cucchiaio).
3. Per staccare i cubetti di ghiaccio mettere brevamente la vaschetta sotto acqua corrente oppure torcerla leggermente.

Filtri a carbone attivo

Figura 1/20

Ilaggio a carbone attivo provvede al ricambio di aria ed al miglioramento dell'odore nell'apparecchio.

Adesivo «OK»

(non in tutti i modelli)

Con il controllo della temperatura «OK» possono essere rilevate temperature inferiori a +4^ . Ridurre gradualmente la temperatura, se l'adesivo termosensible non visualizza «OK».

Avverenza

Alla messa in funzione dell'apparecchio per raggiungere la temperatura posso nessere necessarie fino a 12 ore.

Corretta regolazione

Spagnere e mettere fuori servizio l'apparecchio

Spagnere l'apparecchio

Figura 2

Premere il pulsante Acceso/Spento 1. Il display della temperatura si spegne e il gruppo refrigerante si ferma.

Mettere fuori servizio l'apparecchio

Quando non si usa l'apparecchio per un lungo periodo:

1. Spagnere l'apparecchio.
2. Estrarre la spina di alimentazione o disinserire il disposativo elettrico di sicurezza.
3. Pulire l'apparecchio.
4. Lasciare aperta la porta dell'apparecchio.

Scongelamento

Frigorifero

Lo sbrinamento è automatico.

L'acqua di sbrinamento scorreattraverso il foro di drenaggio in una vaschetta di evaporazione, posizionata nel lato posteriore dell'apparecchio.

Congelatore

Grazie alsystema automatico NoFrost nel congelatore non si forma mai ghiaccio. Uno sbrinamento non è più necessario.

Pulizia dell'apparecchio

Attenzione

Non utilizzato prodotti per pulizia e solventi chemici contenti sabbia, cloro o acidi.
Non usare spugne abrasive o spugne che grafiano.

Sulle superfici metalliche potrebbe formarsi macchie da corrosione.

Non lavare mai in lavastoviglie i ripiani ed i contentitori.

Questi elementi si possono deformare!

L'acqua di pulizia non deve penetrare

nelle fessure nella parte anteriore del fondo nel congelatore,
nei elementi di lavoro,
e nelloll'illuminatione.

Procedere come segue:

1. Prima di iniziare la pulizia spegnere l'apparecchio.
2. Estrarre la spina di alimentazione o disinserire il disposativo elettrico di sicurezza.
3. Estrarre i prodotti congelati e tenerli al fresco. Disporre sugli alimenti gli accumulatori del freddo (se disponibili).
4. Pulire l'apparecchio con un panno morbido e acqua tiepida leggermente saponata. Evitare che l'acqua penetri nell'unità di illuminazione.
5. Lavare la guarnizione della porta solo con acqua ed asciugarla con cura.
6. Dopo la pulizia: ricollegare ed accendere l'apparecchio.
7. Introurre di nuovo i cibi congelati.

Dotazione

Per la pulizia tutte le parti mobili dell'apparecchio possono essere estratte.

Estrarre i ripiani di vetro

Tirare i ripiani di vetro in avanti ed estrarli.

Estrarre i contentitori

Figura 9

Estrarre i contentitori sono all'arresto, solleverli avanti ed estrarli.

Estrarre i cassetti surgelati

Figura 8

Estrarre i cassetti surgelati fino all'arresto, sollevarli avanti ed estrarli.

Illuminazione (LED)

L'apparecchio è dotato di un'illuminazione a LED esente da manutenzione.

Riparazioni a questa illuminazione deve
essere eseguite solo dal Servizio
Assistenza Clienti autorizzato.

Risparmiare energia

Installare l'apparecchio un in ambiente asciutto ventilabile. L'apparecchio non deve essere esesto direttamente al sole o vicino ad una fonte di calore (per es. calorifero, stufa).
Altrimenti usare un pannello isolante.
Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell'apparecchio.
Per scongelare un alimento surgelato metterlo nel frigorifero, si utilizza così il freddo del surgelato per il raffreddamento degli alimenti.
Aprière la porta dell'apparecchio il tempo più breve possibile.
Per evitare un consumo eccessivo di energia elettrica, la zona del motore dell'apparecchio dovrebbe essere pulita saltuariamente.
Se disponibile: Per evitare sprechi di energia, applicare i distanziatori dal muro (vedi Istruzioni per il montaggio). Una minore distance dal muro non influisce sulla funzionalità dell'apparecchio. Può tuttavia causare una piccola augmentazione di assorbimento di energia. Non superare la distance di 75 mm.

La disposizione delle parti dell'attrezzatura non ha influenza sull'assorbimento di energia dell'apparecchio.

Rumori di funzionamento

Rumori normali

Ronzio

Motori in funzione (ad es. gruppi frigoriferi, ventilatore).

Gorgoglio, scroscio o fruscio

Derivano dal gas refrigerante, che circolanei raccordi del circuito refrigerante.

Breve scatto

Motore, interruptori ed elettrovalvole s'inseriscono/disinseriscono.

Crepitio

Sbrinamento automatico in corso.

Evitare i rumori

L'apparecchio non è correttamente livellato

Livellare l'apparecchio con una livella a bolla d'aria. A tal fine utilizzato i piedini a vite o inseire uno spessore.

L'apparecchio è in contatto laterale

Allontanare l'apparecchio dai mobili o appearecchi con i quali è in contatto.

I contentitori o i ripiani traballano o non sono correttamente inseriti

Controllare le parti estraibili ed eventualmente insertirle di nuovo correttamente.

I contentoriall'interno dell'apparecchio si toccano tra loro

Allontanare un poco le bottiglio o i contentitori.

Eliminare piccoli guasti

Prima di rivolgersi al customer service:

provare ad eliminare autonomamente l'inconveniente con l'aiuto delle seguenti istruzioni.

L'intervento del Servizio Assistenza Clienti in caso di corretto funzionamento del prodotto, è a carico del consumatore.

Guasto Causa possibile Rimedio
La temperature sisi discostano notevolmente delle impostazioni iniziali.		In alcuni casi basta spegnere l'apparecchio per 5 minuti. Se la temperature è troppo alta, controllare dopo quale ora se vi è stata una normalizzazione della temperature. Se la temperature è troppo Bassa, ricontrillare la temperature il giorno seguente.
L'illuminazione non funziona.	L'illuminazione con il LED è guasta.	Vedi capitolo «Illuminazione (LED)».
	La porta è rimasta troppo tempo aperta. L'illuminazione si spegne molto ca. 10 min..	L'illuminazione si riaccende chiudendo e riaprendero la porta.
Luminosity ridotta degli elementi di commando.	Se per quale tempo l'apparecchio noniene usato, l'indicazione nel pannello comandi passa a modalità di risparmio energetico.	Non appena l'apparecchio è di nuovo in uso, per es. in caso di aperture della porta, l'indicazione si riaccende con illuminazione normale.
Tutte le spie spente. Interruzione dell'énergia elettrica; è scattato il dispositorico elettrico di sicurezza; la spina d'alimentazione non è in serita correttamente.		Collegare la spina di alimentazione. Controllare se vi è energia elettrica e controllare il dispositorico elettrico di sicurezza.
Emissione del segnale acustico. Il pulsante di allarme è accesso. Figura 2/2	Guasto – nel congelatore la temperature è troppo alta!	Per disattivare il segnale acustico, premere il pulsante di allarme 2.
	La porta dell'apparecchio è aperta.	Chiudere la porta.
	I passaggi dell'aria per l'areazione sono ostruiti.	Provedere a liberare le bocchette di passaggio dell'aria.
	Sono stati insertiti troppi alimenti freschi da congelare in una sola volta.	Non superare la quantità massima di congelamento.
		Eliminato l'inconveniente, dopo quale tempo il pulsante di allarme si spegne.

Guasto Causa possibile Rimedio

Emissione del segnale acustico.

Il pulsante di allarme lampeggia. Figura 2/ 2

Guasto - nel congelatore la temperatura è troppo alla!

Per disattivare il segnale acustico,
premere il pulsante di allarme 2. Il
pulsante di allarme smette di
lampeggiare.

Pericolo per gli alimenti! Avvertenza

Gli alimenti semiscongelati e scongelati possono essere di nuovo congelati se carne e pesce non sono stati a temperature superiori a +3^ per altre un giorno e gli altri alimenti per non essere tre giorni.

Se il gusto, l'odore e l'aspetto sono invariati, gli alimenti possono essere di nuovo congelati dopo la preparazione mediante cottura o arrosto.

Nonutilizzarepiuinteramente la durata max.di conservazione.

La porta dell'apparecchio è aperta.

Chiudere la porta.

I passaggi dell'aria per l'aerazione sono ostruiti.

Provedere a liberare le bocchette di passaggio dell'aria.

Sono stati insertiti troppi alimenti freschi da congelare in una sola volta.

Non superare la quantità massima di congelamento.

Eliminato l'inconveniente, dopo qualche tempo il pulsante di allarme si spegne.

Guasto Causa possibile Rimedio
La temperatura nel congelatore è troppo alta.	Frequente aperture della porta dell'apparecchio.	Non aprire inutilmente la porta dell'apparecchio.
	I passaggi dell'aria per l'areazione sono ostruiti.	Liberare le aperture.
	Congelamento di grande quantità di alimenti freschi.	Non superare la quantità massima di congelamento.
La porta del congelatore è rimasta aperta troppo a lungo; non è più POSSIBLE raggiungere la temperatura.	L'evaporatore (generatore del freddo) nelsystema NoFrost è ostruito dal ghiaccio, non riesce più a s b r i n a r s i automaticamente.	Per sbrinare l'evaporatore estrarre gli alimenti coni contentitori e deporli ben isolati in un luogo fresco.Spagnere l'apparecchio. Lasciare aperta la porta dell'apparecchio.Dopo ca 20 min. I'accua di sbrinamento comincia a gocciolare nella vaschetta d'evaporazione sul lato posteriore dell'apparecchio. Figura 11Per evitare in questo caso che la vaschetta d'evaporazione trabocchi, svuotarla periodocamente.Quando nella vaschetta d'evaporazione non defluisce più acqua di sbrinamento, l'evaporatore è sbrinato. Pulire il vano interno.Rimettere l'apparecchio in funzione.

Servizio Assistenza Clienti

Trovate un centro d'assistenza clienti autorizzato a voi vicinotramite i numero verdi (800...) in Internet oppure nell'élenco del Servizio Assistenza Clienti in dotazione all'apparecchio. Indicata al Servizio Assistenza Clienti autorizzato la sigla del prodotto (E-Nr.) e il numero di fabbricazione (FD) dell'apparecchio.

Trovate quosti dati sulla targhetta d'identificazione. Figura 12

Indicando la sigla del prodotto ed il numero di fabbricazione contribuite ad evitarii interventi inutili. Risparmiateosi la relativa spesa.

Ordine di riparazione e consulenza in caso di guasti

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.
