BEDIENUNGSANLEITUNG FA390X4 SMEG

Gebrauchsanleitung de

Instruction for Use en

Mode d'emploi fr

de Inhaltsverzeichnis

Sicherheits- und Warnhinweise 5

Hinweise zur Entsorgung 7

Lieferumfang 7

R aumtemperatur und Beluftung beachten 8

Gerat anschlieben 8

Gerat kennenlernen 9

Geräeinschalten 10

Temperatur einstellen 11

Alarmfunktion 11

Nutzinhalt 12

Der Kuhlraum 12

Super-Kuhlen 13

Gefrierraum 14

Max. Gefriervermögen 14

Gefrieren und Lagern 14

Frische Lebensmittel einfrierten 14

Super-Gefrieren 15

Ausstattung 16

Aufkleber "OK" 17

Gerat ausschalten und stilllegen 17

Abtauen 17

Gerat reinigen 17

Beleuchtung (LED) 18

Energie sparen 18

Betriebsgeräuche 19

Kleine Störungen selbst beheben .... 19

Kundendienst 22

en Table of Contents

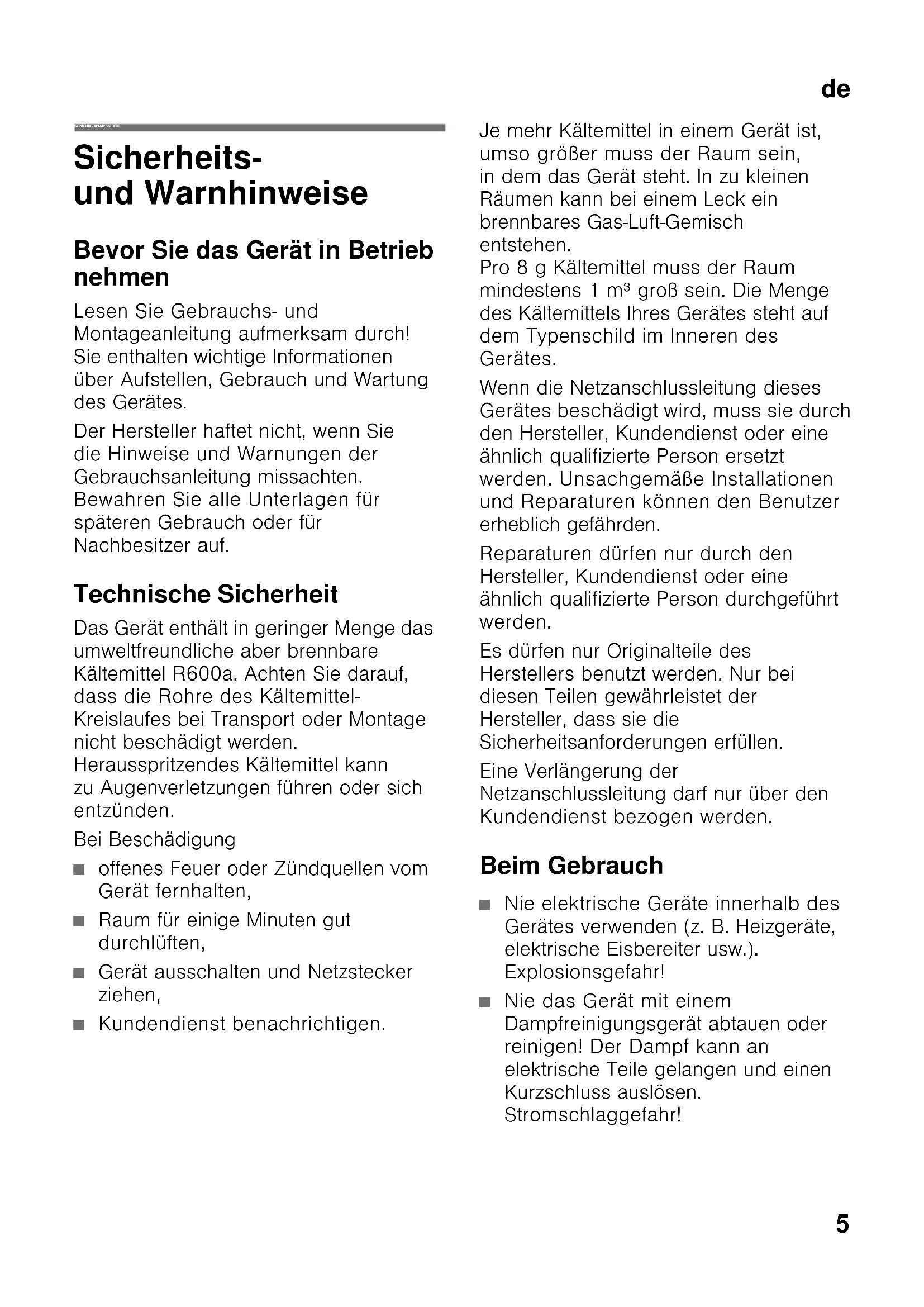

Sicherheits- und Warnhinweise

Bevor Sie das Gerät in Betriebnehmen

Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes.

Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanleitung missachten. Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf.

Technische Sicherheit

Das Gerät enthalt in geringer Menge das umweltfreundliche aber brennbare Kältemittel R600a. Achten Sie darauf, dass die Rohre des Kältemittel-Kreislaufes bei Transport oder Montage nicht beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden.

Bei Beschädigung

offenes Feuer oder Zündquellen vom Gerät fernhalten,
- Raum für eine Minute gut durchlüssen,
Gerät ausschalten und Netzsteckerziehen,
Kundendienstbenachrichtigen.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät liegt. In zu klinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen.

Pro 8 g Kältemittel muss der Raum mindestens 1m^3 grossin. Die Menge des Kältemittels Ihres Gerates steht auf dem Typenschild im Inneren des Gerates.

Wenn die Netzanschlussleitung theses Gerätes beschädigt wird, muss sie durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. Unsachgemäß Installationen und Reparaturen können den Benutzer erheblich gefährden.

Reparaturen dürfen nur durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person durchgeführt werden.

Es dürfen nur Originalteile des Herstellers benutzt werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.

Eine Veränderung der Netzanschlussleitung darf nur über den Kundendienst bezogen werden.

Beim Gebrauch

• Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefahr!
• Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen. Stromschlaggefahr!

de

Keine spitzen oder scharfkantigen Gegenstände verwenden, um Reif-und Eisschichten zu entfernen. Sie konnten damit die Kältemittel-Rohre beschädigten. Herausspritzendes Kältemittel kann sich entszüden oder zu Augenverletzungen führen.
Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern. Explosionsgefahr!
- Sockel, Auszüge, Turen usw. nicht als Trittbrett oder zum Abstützen missbrauchen.
Zum Abtauen und Reinigen Netzsteckerziehen oder Sicherung ausschalten. Am Netzsteckerziehen, nicht am Anschlusskabel.
- Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
Kunststoffe und Turdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffe und Turdichtung werden sonst poros.
Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen.
- Dieses Gerät ist von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten oder mangelndem Wissen nur zu benutzen, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Anweisung erhalten haben, wie das Gerät zu benutzen ist.
Im Gefrierraum keine Flüssigkeiten in Flaschen und Dosen lagern (besonderss kohlensäurehaltige Getränke). Flaschen und Dosen können platzen!

• Nie Gefriergut(sofort, nachdem es aus demGefriererraumgenommen wird, in den Mund behmen. Gefrierverbrennungsgefahr!
• Vermeiden Sie längeren Kontakt der Höhe mit dem Gefriergut, Eis oder den Verdampferrohren usw. Gefrierverbrennungsgefahr!

Kinder im Haushalt

• Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien!
  Das Gerät ist kein Spielzeug für Kinder!
  Bei Gerät mit Turschloss: Schlüssel außer Reichweite von Kindern aufbewahren!

Allgemeine Bestimmungen

Das Gerät eignet sich

zum Kühlen und Gefrieren von Lebensmitteln,
zur Eisbereitung.

Dieses Gerät ist für den tatsächlichen Gebrauch im Privathaushalt und das tatsächliche Umfeld bestimmt.

Das Gerät ist funkentstört nach EU-Richtlinie 2004/108/EC.

Der Kältekreislauf ist auf Dichtheit geprüft.

Dieses Erzeugnis entspricht den einschlädigen Sicherheitsbestimmungen für Elektrogeräte (EN 60335-2-24).

Hinweise zur Entsorgung

Verpackung entsorgen

Die Verpackung schützt Ihr Gerät vor Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit: Entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte bei ihrem Fachhändler oder bei der Gemeindeverwaltung.

Altgerat entsorgen

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Warning

Bei ausgedienten Geräten

1. Netzsteckerziehen.

2. Anschlusskabel durchtrennen und mit dem Netzstecker entfernen.

3. Ablagen und Behälter nicht herausnehmer, um Kindern das Hineinklettern zu erschwen!

4. Kinder nicht mit dem ausgedienten Gerät speilen{lassen. Erstickungsgefahr!

Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigen.

Lieferumfang

Prufen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden.

Wenden Sie sich bei Beanstandungen an den Handler, bei dem Sie das Geräterworben haben oder an unseren Kundendienst.

Die Lieferung besteht aus folgenden Teilen:

Standgerat
Beutel mit Montagematerial
Ausstattung (modellabhängig)
Gebrauchsanleitung
Montageanleitung
Kundendienstheft
Garantiebeilage
Informationen zu Energieverbrauch und Gerauschen

Raumtemperatur und Belüftung beachten

Raumtemperatur

Das Gerät ist für eine bestimmte Klimaklasse ausgelegt. Abhängig von der Klimaklasse kann das Gerät bei folgenden Raumtemperaturen betrieben werden.

Die Klimaklasse ist auf dem Typenschild zu finden, Bild 12.

Klimaklasse zulässige Raumtemperatur

SN +10 °C bis 32 °C

N +16 °C bis 32 °C

ST +16 °C bis 38 °C

T +16 °C bis 43 °C

Hinweis

Das Gerät ist innerhalb der Raumtemperaturgrenzen der angegebenen Klimaklasse voll funktionsfähig. Wird ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betrieben, können Beschädigungen am Gerät bis zu einer Temperatur von +5^ ausgeschlossen werden.

Belüftung

Bild 3

Die Luft an der Rückwand und an den Seitenwänden des Gerätes erwartt sich. Die erwärmtte Luft muss ungehindert abziehen konnen. Die Kuhlmaschine muss sonst mehr leisten. Dies erhöht den Stromverbrauch. Daher: Nie Be- und Entlüftungsöffnungen abdecken oder zustellen!

Gerät anschließen

Nach dem Aufstellen des Gerätes mind. 1 Stunde warten, bis das Gerät in Betrieb genommen wird. Wahrend des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert.

Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Kapitel Gerät reinigen).

Elektrischer Anschluss

Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein.

Das Gerät entspricht der Schutzklasse I. Über eine vorschrifsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220-240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer 10-A bis 16-A Sicherung abgesichert sein.

Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Diese Angaben finden Sie auf dem Typenschild, Bild 12.

Warning

Das Gerätarf auf keinen Fall an elektronische Energiesparstecker angeschlossen werden.

Zum Gebrauch unserer Geräte konnen sinus- und nettgeführte Wechselrichter verwendet werden. Netzgebung Wechselrichter werden bei Photovoltaikanlagen verwendet, die direkt ans öffentliche Stromnetz angeschlossen werden. Bei Insellosungen (z. B. bei Schiffen oder Gebirgshütten), die keinen direkten Anschluss ans öffentliche Stromnetz haben, müssen sinusgebführte Wechselrichter verwendet werden.

Gerät kennenlernen

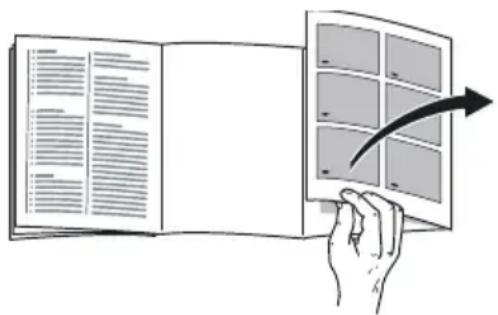

Bitte klappen Sie die letzte Seite mit den Abbildungen aus. Diese

Gebrauchsanleitung gilt für mehrere Modelle.

Die Ausstattung der Modelle kann variieren.

Abweichungen bei den Abbildungen sind möglich.

Bild 1

• Nicht bei allen Modellen.

1-8 Bedienelemente
9 Lichtschalter
10 Beleuchtung (LED)
11 Luftaustrittsöffnung
12 Ablagen im Kuhlraum
13 Gemüsebehälter
14 Chillerbehälter
15 Gefriergutschale
16 Gefrierrost
17 Schraubfübe
18 Ablage fur Eier
19 Butter- und Käsefach*
20 Aktivkohlefilter
21 Flaschenhalter *
22 Ablage fur große Flaschen
23 Kälteakku/Gefrierkalender *

A K ü h I r a u

B Gefrierraum

de

Bedienelemente

Bild 2

1 Ein/Aus-Taste

Dient zum Ein- und Ausschalten des gesamten Gerätes.

2 Alarm-Taste

Dient zum Abschalten des Warntons (siehe Kapitel Alarmfunktion).

3 Super-Taste Gefrierraum

Dient zum Ein- und Ausschalten des Super-Gefrierens.

4 Temperatur-Einstelltaste Gefrierraum

Mit der Taste wird die Temperatur des Gefrierraums eingestellt.

5 Temperaturanzeige Gefrierraum

Die Zahlen entsprechen den eingestellten Gefrierraum-Temperaturen in ^ C

6 Super-Taste Kuhlraum

Dient zum Ein- und Ausschalten des Super-Kuhlens.

7 Temperatur-Einstelltaste Kuhlraum

Mit der Taste wird die Temperatur des Kühraums eingestellt.

8 Temperaturanzeige Kuhlraum

Die Zahlen entsprechen den eingestellen Kuhlraum-Temperaturen in ^ C

Hinweis

Wenn das Gerät für einige Zeit nicht bedient wurde, wechselt die Anzeige der Bedienblende in den Energiesparmodus.

Gerä einschalten

Das Gerät mit Ein/Aus-Taste 2/1 einschalten.

Es ertont ein Warnton. Die Alarm-Taste 2/2 blinkt.

Drucken Sie die Alarm-Taste 2/2. Der Warnton schaltet ab.

Die Alarm-Taste 2/2 leuchtet, bis die eingestellte Gefrierraum-Temperatur erreicht ist.

Bei geoffneter Tur leuchtet die Beleuchtung im Kuhlraum.

Vom Werk aus sind folgende Temperaturen empfohlen:

Kuhlraum: +4^ C
Gefrierraum: -18 °C

Hinweise zum Betrieb

Nach dem Einsatz kann es mehrere Stunden dauern, bis die eingestellten Temperaturen erreicht sind.
Durch das vollautomatische NoFrost-System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht mehr notwendig.
Die Stirnseiten des Gehäuses werden teilweise leicht beheizt, dies verhindert Schwitzwasserbildung im Bereich der Turdichtung.
Lässt sich die Gefrierraum-Tür nach dem Schließen nicht那么简单 wieder öffnen, warten Sie einen Moment, bis sich der entwickelten Unterdruck ausgegliedchen hat.

Temperatur einstellen

Bild 2

Kuhlraum

Die Temperatur ist von +2^ bis +8^ einstellbar.

Temperatur-Einstelltaste 7 so oft drücken, bis die gewünschte Kühlraum-Temperatur eingestellt ist.

Der zuletzt eingestellte Wert wird gespeichert. Die eingestellte Temperatur wird auf der Temperaturanzeige 8 angezeigt.

Vom Werk aus empfehlen wir im Kühlraum eine Einstellung von +4^

Empfindliche Lebensmittel sollenn nicht warmer als +4^ gelagert werden.

Gefrierraum

Die Temperatur ist von -16 °C bis -24 °C einstellbar.

Temperatur-Einstelltaste 4 so oft drücken, bis die gewünschte Gefrierraum-Temperatur eingestellt ist.

Der zuletzt eingestellte Wert wird gespeichert. Die eingestellte Temperatur wird auf der Temperaturanzeige 5 angezeigt.

Alarmfunktion

Der Warnton schaltet sich ein, wenn es im Gefrierraum zu warm ist.

Warnton abschalten

Bild 2

Alarm-Taste 2 drücken, um Warnton abzuschalten.

Türalarm

Der Turalarm schaltet sich ein, wenn eine Gerätetur länger als eine Minute offen steht. Durch Schlieben der Tır schaltet sich der Warnton wieder ab.

Temperaturalarm

Der Temperaturalarm schaltet sich ein, wenn es im Gefrierraum zu warm ist.

Alarm-Taste	Temperaturanzeige	Erklärung
leuchtet blinkt Temperaturalarm:
		Gefriergut ist nichtgefahrdet.
blinkt blinkt Antaualarm:
		Gefriergut istgefahrdet.
blinkt leuchtet Antaualarm:
		In derVergangenheitWare zu warm.Gefriergut istgefahrdet.

de

Temperaturwarnung

Ohne Gefahr für das Gefriergut kann sich der Alarm einschalten:

bei Inbetriebnahme des Gerätes,
beim Einlagen groBer Mengen frischer Lebensmittel,
bei zu lange geöffneter Gefrierraum-Tür.

Antauwarnung

Wenn Geschmack, Geruch und Aussehen unverändert sind, können die Lebensmittel nach Kochen oder Braten erneut eingefroren werden. Die maximale Lagerdauer nicht mehr voll nutzen.

Hinweis

An- oder aufgetautes Gefriergut nicht wieder einfrierten. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden.

Die maximale Lagerdauer nicht mehr voll nutzen.

Nutzinhalt

Die Angaben zum Nutzinhalt finden Sie in Ihr dem Gerät auf dem Typenschild. Bild 12

Gefriervolumen vollständig ausnutzen

Um die maximale Menge an Gefriergut unterzubringen, können Sie alle Gefriergutbehälter, bis auf den Untersten, aus dem Gerät hersausnahmen. Die Lebensmittel können Sie dann direkt auf den Gefrierrosten stapeln.

Ausstattungsteile herausnehmen

Gefriergutbehälter bis zum Anschlag herausziehen, vorn anheiten und hersausnahmen. Bild 8

Der Kuhlraum

Der Kuhlraum ist der ideale Aufbewahrungsord für Fleisch, Wurst, Fisch, Milchprodukte, Eier, fertige Speisen und Backwaren.

Beim Einlagern beachten

Lagern Sie frische, universehre Lebensmittel ein. So bleibt Qualität und Frische länger erhalten.
Bei Fertigprodukten und abgefällten Waren das vom Hersteller angegebene Mindesthaltbarkeits- oder Verbrauchsdatum beachten.
Um Aroma, Farbe und Frische zu erhalten, Lebensmittel gut verpackt oder abgedeckt einordnen. Geschmacksübertragungen und Verfarbungen der Kunststoffe im Kühraum werden dadurch vermieden.
- Warme Speisen und Getränke erst abkühlen setzen, dann ins Gerät stellen.

Hinweis

Vermeiden Sie Kontakt zwischen Lebensmitteln und Rückwand. Die Luftzirkulation wird sonst beeinträchtigt. Lebensmittel oder Verpackungen können an der Rückwand festgefrieren.

Kältezonen im Kuhlraum beachten

Durch die Luftzirkulation im Kühlraum entstehen Zonen unterschiedlicher Kälte:

Kälteste Zone

ist im Innenraum an der Rückwand und im Chillerbehälter. Bild 1/14

Hinweis

Lagern Sie in den kaltesten Zonen empfindliche Lebensmittel, z. B. Fisch, Wurst, Fleisch.

Wärme Zone

ist an der Tur ganz oben.

Hinweis

Lagern Sie in der wärmten Zone z. B. Hartkäse und Butter. Käse kann so sein Aroma weiter entfalten, die Butter bleibt streichfähig.

Gemüsebehälter mit Feuchtgkeitsregler

Bild 6

Um das optimale Lagerklima für Obst und Gemüse zu schaffen, können Sie die Luftfeuchtigkeit in dem Gemüsebehälter je nach Einlagerungsmenge einstellen:

■kleine Mengen Obst und Gemüse - hohe Luftfeuchtigkeit
groBe Mengen Obst und Gemüse - niedrige Luftfeuchtigkeit

Hinweise

Kälteempfindliches Obst (z. B. Ananas, Banane, Papaya und Zitrusfrüchte) und Gemüse (z. B. Auberginen, Gurken, Zucchini, Paprika, Tomaten und Kartoffeln) sollen den optimalen Erhalt von Qualität und Aroma außerhalb des Kühlschranks bei Temperaturen von circa +8 °C bis +12 °C gelagert werden.

• Je nach Lagermenge und Lagergut kann sich im Gemüsebehälter Kondenswasser bilden. Kondenswasser mit einem trockenen Tuch entfern den Luftfeuchtigkeit im Gemüsebehälter über den Feuchtigkeitsregler anpassen.

Chillerbehalter

Bild 1/14

Im Chillerbehälter herrschen tiefere Temperaturen als im Kühlraum. Es können auch Temperaturen unter 0^ auftreten.

Ideal zum Lager von Fisch, Fleisch und Wurst. Nicht für Salate, Gemüse und kälteempfindliche Waren geeignet.

Super-Kühlen

Beim Super-Kühlen wird der Kuhlraum ca. 6 Stunden lang so kalt wie möglich gekühlt. Danach wird automatisch auf die vor dem Super-Kühlen eingestellte Temperatur umgestellt.

Das Super-Kühlen einschalten z. B.

vor dem Einlagen großer Mengen Lebensmittel.
zum Schnellkühlen von Geträngen.

Ein- und Ausschalten

Bild 2

Super-Taste 6 drucken.

Die Taste leuchtet, wenn das SuperKühlen eingeschaltet ist.

Gefrierraum

Den Gefrierraum verwenden

Zum Lagern von Tiefkuhlkost.
Zum Herstellen von Eiswurfeln.
Zum Einfrieren von Lebensmitteln.

Hinweis

Achten Sie daraufuf, dass die Gefrierraum-Tür immer geschlossen ist! Bei offener Tur taut das Gefriergut auf und der Gefrierraum vereist stark. Außerdem: Energieverschwendung durch hohen Stromverbrauch!

Max. Gefriervermögen

Angaben über das max. Gefriervermögen in 24 Stunden finden Sie auf dem Typenschild. Bild 12

Gefrieren und Lagern

Tiefkuhlkost einkaufen

• Verpackungarf nicht beschädigt sein.
  Haltbarkeitsdatum beachten.
• Temperatur in der Verkaufstrufe muss -18 °C oder kälter sein.
  Tiefkuhlkost möglichst in einer Isoliertasche transportieren und Schnell in den Gefrierraum legen.

Beim Einordnen beachten

Größere Mengen Lebensmittel vorzugsweise im obersten Fach einfrierten. Dort werden sie besondersschnell und damit auch schonend eingefroren.
Die Lebensmittel großflächig in den Fächern bzw. Gefriergutbehältern verteilen.

Hinweis

Bereits gefrore Nebensmittel duffennicht mit den frisch einzufrierendenLebensmitteln in Berührung kommt.Gegebenenfalls durchgefroreneLebensmittel in andereGefriergutbehälter umstapeln.

Gefriergut lagern

Gefriergutbehälter bis zum Anschlage einschreiben, um einwandfrei Luftzirkulation sicherzustellen.

Frische Lebensmittel einfrierten

Verwenden Sie zum Einfrierten nur frische und einwandfrei Lebensmittel.

Um Nährwert, Aroma und Farbe möglichst gut zu erhalten, sollte Gemüse vor dem Einfrieren blanchiert werden. Bei Auberginen, Paprika, Zucchini und Spargel ist das Blanchieren nicht erforderlich.

Literatur über das Einfrieren und Blanchieren finden Sie im Buchhandel.

Hinweis

Einzufrierende Lebensmittel nicht mit bereits gefrorenen in Berührung bringen.

Zum Einfrierten geeignet sind: Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild, Geflügel, Gemüse, Obst, Krauter, Eier ohne Schale, Milchprodukte wie Kase, Butter und Quark, fertige Gerichte und Speisereste wie Suppen, Eintöpfe, gegartes Fleisch und Fisch, Kartoffelspeisen, Aufläufe und Süßspeisen.
Zum Einfrieren nicht geeignet sind: Gemüsesorten, die üblicherweise roh verzehrt werden, wie Blattsalate oder Radieschen, Eier in der Schale, Weintrauben, ganze Apfel, Birnen und Pfirsiche, hartgekochtete Eier, Joghurt, Dickmilch, saure Sahne, Creme Fraiche und Mayonnaise.

Gefriergut verpacken

Lebensmittel luftdicht verpacken, damit sie den Geschmack nicht verlieren oder austrocknen.

1. Lebensmittel in die Verpackung einlagen.
2. Luft hersausdrücken.
3. Verpackung dicht verschlieben.
4. Verpackung mit Inhalt und Einfrierdatum beschreiben.

Als Verpackung geeignet: Kunststoff-Folie, Schlauch-Folie aus Polyethylen, Alu-Folie, Gefrierdosen. Diese Produkte finden Sie im Fachhandel.

Als Verpackung ungeeignet: Packpapier, Pergamentpapier, Cellophan, Mullbeutel und gebrauchte Einkaufstüten.

Zum Verschlieben geeignet: Gummiringe, Kunststoff-Klipse, Bindfaden, kaltebestandige Klebebänder, o. ä.

Beutel und Schlauch-Folien aus Polyethylen konnen mit einem FolienschweiBerat verschweBt werden.

Haltbarkeit des Gefriergutes

Die Haltbarkeit ist abhängig von der Art der Lebensmittel.

Bei einer Temperatur von -18 °C:

Fisch, Wurst, fertige Speisen, Backwaren: bis zu 6 Monate
Kase, Geflügel, Fleisch: bis zu 8 Monate
Gemüse, Obst: bis zu 12 Monate

Super-Gefrieren

Lebensmittel sollen möglichst Schnell bis zum Kern durchgefroren werden, damit Vitamine, Nährwerte, Aussehen und Geschmack erhalten bleiben.

Schalten Sie eine Stunden vor dem Einlagen der frischen Lebensmittel das Super-Gefrieren ein, um einen unerwänschten Temperaturanstieg zu vermeiden.

Im Allgemeinen genügen 4-6 Stunden. Das Gerät arbeitet nach dem Einsatzständig, im Gefrierraum wird eine sehr kalte Temperatur erreicht.

Soll das max. Gefriervermögen genutzt werden, ist das Super-Gefrieren 24 Stunden vor dem Einlagen der frischen Ware einzuschalten.

Kleinere Mengen Lebensmittel (bis zu 2kg ) können Sie ohne Super-Gefrieren einfrieren.

de

Hinweis

Ist das Super-Gefrieren eingeschaltet,
kann es zu vermehrten
Betriebsgeräuschen kommt.

Ein- und Ausschalten

Bild 2

Super-Taste 3 drucken.

Ist das Super-Gefrieren eingeschaltet, leuchtet die Taste.

Das Super-Gefrieren schaltet automatisch nach ca. 21/2 Tagen ab.

Ausstattung

(nicht bei allen Modellen)

Ablagen und Behälter

Sie können die Ablagen des Innenraums und Behälter der Tur nach Bedarf variieren: Ablage nach vorneziehen, absenken und seitlich herausschwenken. Behälter anheben und hersausnahmen.

Flaschenablage

Bild 5

In der Flaschenablage konnen Sie Flaschen sicher ablegen. Die Halterung ist variabel.

Gefrierkalender

Bild 1/23

Um Qualitätsminderungen des Gefriergutes zu vermeiden, überschreiben Sie die Lagerdauer nicht. Die Lagerdauer hangt von der Art des Gefriergutes ab. Die Zahlen bei den Symbolen geben die zulässige Lagerdauer in Monaten für das Gefriergut an. Beachten Sie bei handelsüblicher Tiefkuhlkost das Herstellungs- oder Haltbarkeitsdatum.

Kälteakku

Bild 7

Bei einem Stromausfall oder einer Störung verzögert der Kälteakku die Erwärnung des eingelagerten Gefriergutes. Die langste Lagerzeit wird erreicht, in dem Sie den Kälteakku im obersten Fach auf die Lebensmittel legen.

Um Platz zu sparen, kann der Akku im Turfach gelagert werden.

Der Kälteakku kann auch zum vorübergehenden Kuhlhalten von Lebensmitteln, z. B. in einer Kühltasche, Herausgenommen werden.

Eisschale

Bild 10

1. Eisschale 3/4 mit Trinkwasser füssen und in den Gefrierraum stellen.
2. Festgeflorene Eisschale nur mit stumpfem Gegenstand offen (Löffelstiel).
3. Zum Losen der Eiwurfel Eisschale kurz unter fließendes Wasser halten oder leicht verwinden.

Aktivkohlefilter

Bild 1/20

Der Aktivkohlefilter sorgt für Luftlaufausch und Geruchsverbesserung im Gerät.

Aufkleber "OK"

(nicht bei allen Modellen)

Mit der "OK"-Temperaturkontrolle

konnen Temperaturen unter +4^

ermittelt werden. Stellen Sie die

Temperatur stufenweise kälter, falls der Aufkleber nicht "OK" anziegt.

Hinweis

Bei Inbetriebnahme des Gerätes kann es bis zu 12 Stunden dauern, bis die Temperatur erreicht ist.

Korrekte Einstellung

Gerätausschalten und stilllegen

Gerätausschalten

Bild 2

Ein/Aus-Taste 1 drucken.

Die Temperaturzeige erlischt und die Kuhlmaschine schaltet ab.

Gerät stillegen

Wenn Sie das Gerät langere Zeit nicht benutzen:

1. Gerätausschalten.
2. Netzsteckerziehen oder Sicherung ausschalten.
3. Gerat reinigen.
4. Gerätetür offen{lassen.

Abtauen

Kuhlraum

Das Abtauen wird automatisch ausgeführrt.

Das Tauwasser lauft über das Ablauffloch in eine Verdunstungsschale an der Rückseite des Gerätes.

Gefrierraum

Durch das vollautomatische NoFrost-System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht mehr notwendig.

Gerät reinigen

Achtung

Keine sand-, chlorid- oder säurehaltigen Putz- und Lösungsmittel verwenden.
Keine scheuernden oder kratzenden Schwämme verwenden.

Auf den metallischen Oberflächen könnte Korrosion entstehen.

• Nie Ablagen und Behälter im Geschirrspüler reinigen.

Die Teile konnen sich verformen!

Das Reinigungswasserarf nicht in die

• Öffnungsschlitze im vorderen Bodenbereich im Gefrierfach,
  Bedienelemente
  und Beleuchtung gelangen.

de

Gehen Sie wie folgt vor:

1. Vor dem Reinigen Gerät ausschalten.
2. Netzsteckerziehen oder Sicherung ausschalten.
3. Gefriergut Herausnahmen und an einem kühlen Ort lagern. Kälteakku (wenn beiliegend) auf die Lebensmittel legen.
4. Gerät mit einem weichen Tuch, lauwarmem Wasser und etwas pH-neutralem Spülmittel reinigen. Das Spülwasserarf nicht in die Beleuchtung gelangen.
5. Die Turdichtung nur mit klarem Wasser abwischen und danach gründlich trocken reiben.
6. Nach dem Reinigen Gerät wieder anschließen und einschalten.
7. Gefriergut wieder einlagen.

Ausstattung

Zum Reinigen setzen sich alle variablen Teile des Gerätes Herausnahmen.

Glasablagen herausnehmen

Die Glasablagen nach vorneziehen und herausnahmen.

Behalter herausnehmen

Bild 9

Behälter bis zum Anschlag Herausziehen, vorne anheiten und herausnemen.

Gefriergutbehälter herausnehmen

Bild 8

Gefriergutbehälter bis zum Anschlag herausziehen, vorne anheben und hersausnahmen.

Beleuchtung (LED)

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestellt.

Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder autorisierten Fachkräften ausgeführrt werden.

Energie sparen

Gerät in einem trockenen, beluftbaren Raum aufstellen. Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen (z. B. Heizkörper, Herd). Verwenden Sie ggf. eine Isolierplatte.
- Warme Lebensmittel und Getränke erst abkühlen setzen, dann ins Gerät stellen.
Gefriergut zum Auftauen in den Kuhlraum legen und die Kälte des Gefriergutes zur Kuhlung von Lebensmitteln nutzen.
Gerat so kurz wie möglich öffnen.
Um einen erhöhten Stromverbrauch zu vermeiden, sollte die Geräterückseite gelegentlich gereinigt werden.
Falls vorhanden: Wandabstandshalter montieren, um die ausgewiesene Energieaufnahme des Gerätes zu erreichen (siehe Montageanleitung). Ein reduzierter Wandabstand schräkt das Gerät in seiner Funktion nicht ein. Die Energieaufnahme kann sich dann geringfällig erhöhen. Der Abstand von 75 mmarf nicht übersritten werden.
Die Anordnung der Ausstattungsteile hat keinen Einfluss auf die Energieaufnahme des Gerätes.

Betriebsgeräuche

Ganznormale Geräusche

Brummen

Motoren laufen (z. B. Kälteaggregate, Ventilator).

Blubbernde,urrende oder gurgelnde Gerausche

Kältemittel fließt durch die Rohre.

Klicken

Motor, Schalter oder Magnetventileschalten ein/aus.

Knacken

Automatische Abtauung erfolgt.

Gerausche vermeiden

Das Gerät stehtuneben

Richten Sie das Gerät mit Hilfe einer Wasserwaage aus. Verwenden Sie dazu die Schraubfälle oder legen Sie etwas unter.

Das Gerät "steht an"

Rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg.

Behalter oder Abstellflächen wackeln oder klemmen

Prüfen Sie die Herausnehmbaren Teile und setzen Sie sie eventuell neu ein.

Flaschen oder Gefäße berühren sich

Rücken Sie die Flaschen oder Gefäßleicht auseinander.

Kleine Störungen selbst beheben

Bevor Sie den Kundendienst rufen:

Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben können.

Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen - auch während der Garantiezeit!

Störung Mögliche Ursache Abhilfe
Temperatur weicht	In einigen Fällen reicht es, wenn Sie das Gerät für 5 Minuten ausschalten.
stark von der
Einstellung ab.
	Ist die Temperatur zu warm, prüfen Sie nach weniger Stunden, ob eine Temperaturannaherung erfolgt ist.
	Ist die Temperatur zu kalt, prüfen Sie am nächsten Tag die Temperatur nochmal.

Störung|Mögliche Ursache Abhilfe
Die Beleuchting Funktioniert nicht.	Die LED-Beleuchtung ist defekt.	Siehe Kapitel Beleuchtung (LED).
	Gerät war zu langle geöffnet. Beleuchtung wird nach ca. 10 Minuten abgeschaltet.	Nach Schließen und Öffnen des Gerätes ist die Beleuchtung wieder an.
Reduzierte Leuchtkraft der Bedienelemente.	Wenn das Gerät für eine Zeit nicht bedient wurde, wechselt die Anzeige der Bedienblende in den Energiesparmodus.	Sobald das Gerät wieder benutzt wird, z. B. Türe öffnen, schaltet die Anzeige wieder auf normale Beleuchtung.
Keine Anzeige leuchtet.	Stromausfall; die Sicherung hat ausgelösst; der Netzstecker sitzt nicht fest.	Netzstecker anschlossen. Prüfen, ob Strom vorhanden ist, Sicherungen überprüfen.
Warnton ertont. Alarm-Taste leuchtet. Bild 2/2	Störung - im Gefrierraum ist es zu warm!	Zum Abschalten des Warntones Alarm-Taste 2 drücken.
	Gerät ist geöffnet. Gerät schließen.
	Be- und Entlüftungsöffnungen sind verdeckt.	Be- und Entlüftung sicherstellen.
	Es wurden zu了许多 Lebensmittel auf einmal zum Gefrieren eingelegt.	Max. Gefriervermögen nicht überschnitten.
		Nach Beheben der Störung erlischt die Alarm-Taste nach einiger Zeit.
Warnton ertont. Alarm-Taste blinkt. Bild2/2	Störung - im Gefrierraum ist es zu warm!	Zum Abschalten des Warntones Alarm-Taste 2 drücken. Die Alarm-Taste hört auf zu blinken.
	Gefahr für das Gefriergut Hinweis
		An- und aufgetautes Gefriergut kann erneut eingefroren werden, wenn Fleisch und Fisch nicht länger als einen Tag, andes Gefriergut nicht länger als drei Tage über +3 °C warm waren.Wenn Geschmack, Geruch und Aussehen unverändert sind, können die Lebensmittel nach Kochen oder Braten erneut eingefroren werden.Die max. Lagerdauer nicht mehr voll nutzen.
	Gerät ist geöffnet. Gerät schlieBen.
	Be- und Entlüftungsöffnungen sind verdeckt.	Be- und Entlüftung sicherstellen.
	Es wurden zu viele Lebensmittel auf einmal zum Gefrieren eingelegt.	Max. Gefriervermögen nicht überschreiben.
		Nach Beheben der Störung erlischt die Alarm-Taste nach einiger Zeit.
Die Temperatur im Gefrierraum ist zu warm.	Häufiges Öffnen des Gerätes.	Gerät nicht unnötig öffnen.
	Die Be- und Entlüftungsöffnungen sind verdeckt.	Hindernisse entfernen.
	Einfrieren größere Mengen frischer Lebensmittel.	Max. Gefriervermögen nicht überschreiben.
Störung Mögliche Ursache Abhilfe
Gefrierraum-Tür war lange Zeit offen; Temperatur wird nicht mehr erreicht.	Der Verdampfer (Kälteerzeuger) im NoFrost-System ist so stark vereist, dass er nicht mehr vollautomatisch abtaut.	Zum Abtauen des Verdampfers, Gefriergut mit den Fächern entnehmen und gut isoliert an einem kühlen Platz lagern. Gerät ausschalten und von der Wand wegrücken. Gerätür offen lassen. Nach ca. 20 Min. beginnt das Tauwasser in die Verdunstungsschale auf der Geräterückseite zu laufen. Bild 11 Um ein Überlaufen der Verdunstungsschale in thisem Fall zu vermeiden, Tauwasser mit einem Schwamm aufsaugen. Wenn kein Tauwasser mehr in die Verdunstungsschale lauft, ist der Verdampfer abgetaut. Innenraum reinigen. Gerät wieder in Betrieb nehmen.

Kundendienst

Einen Kundendienst in Ihrer Höhe finden Sie im Telefonbuch oder im Kundendienst-Verzeichnis. Geben Sieitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD-Nr.) des Gerätes an.

Sie finden diese Angaben auf dem Typenschild. Bild 12

Bitte halten Sie durch Nennung der Erzeugnis- und Fertigungsummer mit, unnötige Anfahren zu vermeiden. Sie sparen die damit verbundenen Mehrkosten.

Reparaturauftrag und Beratung bei Störungen

Die Kontaktdaten aller Ländern finden Sie im beiliegenden Kundendienst-Verzeichnis.

Technische verilgheit

is in de binnenruimte gegen dechterwand en in de chillerhouser.

Afb. 1/14

nl

Aanwijzing

Het reinigingswater mag nicht terechtkommen in

Kleine storingen sich verhelen
