Tipo di prodotto	Proiettore LCD
Marca	Sony
Modello	VPL-SX236
Sorgente luminosa	Lampada al mercurio ad alta pressione
Lampada di ricambio	LMP-E212 (non fornita)
Risoluzione nativa	Non specificata nel manuale
Connettori di ingresso	RGB, HDMI, USB Type A, USB Type B, LAN, S-Video, Video composito
Connettività wireless	Tramite modulo LAN wireless USB IFU-WLM3 (non fornito)
Funzioni principali	Correzione trapezioidale automatica e manuale, APA (allineamento automatico pixel), modalità alta quota, ECO, telecomando, USB Media Viewer, presentazione in rete
Accessori forniti	Telecomando RM-PJ8, batteria al litio CR2025, cavo di alimentazione, cavo Mini D-sub 15 pin (1,8 m), guida rapida, CD-ROM
Alimentazione	Rete tramite cavo di alimentazione (3 fili con messa a terra)
Consumo elettrico	Non specificato nel manuale
Dimensioni (circa)	Non specificato nel manuale
Peso (circa)	Non specificato nel manuale
Manutenzione e pulizia	Pulire l'obiettivo con un panno morbido asciutto, la custodia con un panno morbido leggermente umido, sostituire la lampada e pulire il filtro dell'aria periodicamente
Sicurezza	Non esporre a pioggia o umidità, scollegare prima della pulizia, non guardare nell'obiettivo, installazione a soffitto da parte di un tecnico autorizzato
Ricambi e riparabilità	Lampada di ricambio LMP-E212, filtro dell'aria (codice non specificato), contattare un tecnico Sony autorizzato
Temperatura di esercizio	Al riparo dalla condensa, evitare sbalzi, altitudine max 1500 m con modalità alta quota
Informazioni generali	Uso in interni, non ostruire le ventilazioni, non inclinare più di 15°, rete LAN cablata e wireless

Domande frequenti - VPLSX236 SONY

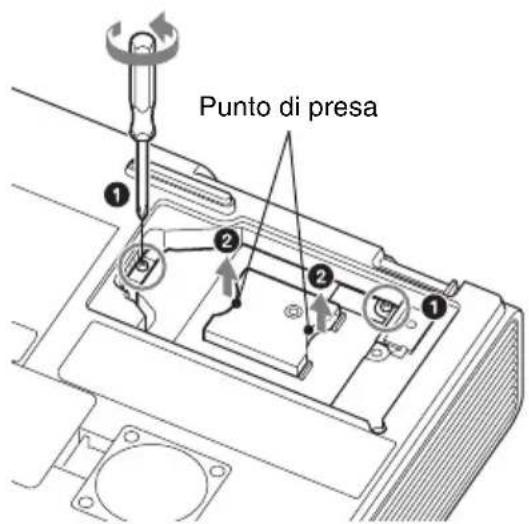

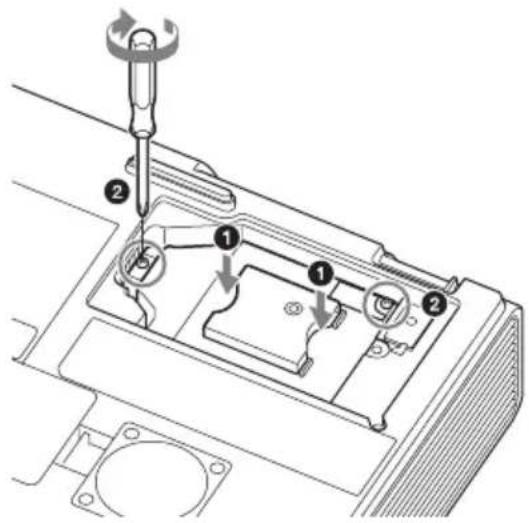

Come sostituire la lampada del proiettore Sony VPL-SX236?

Spegnere il proiettore, scollegare il cavo di alimentazione, attendere almeno un'ora che la lampada si raffreddi. Aprire il coperchio della lampada allentando una vite, svitare le due viti della lampada, estrarla dal suo punto di presa. Inserire la nuova lampada LMP-E212 a fondo, serrare le viti, chiudere il coperchio. Ricollegare l'alimentazione e reimpostare la durata della lampada nel menu Funzione.

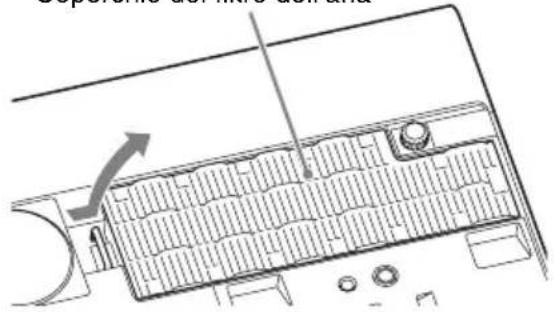

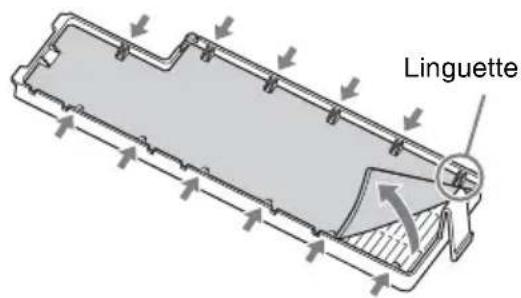

Come pulire il filtro dell'aria del proiettore?

Spegnere il proiettore e scollegarlo. Far scorrere il coperchio del filtro dell'aria per rimuoverlo. Pulire il filtro con un aspirapolvere. Rimettere a posto il coperchio. Se la polvere persiste, sostituire il filtro con uno nuovo presso un tecnico Sony autorizzato.

Quali sono i connettori disponibili sul proiettore VPL-SX236?

Il proiettore dispone di connettori: RGB, HDMI, USB Type A (per chiavetta USB o modulo WiFi), USB Type B (per computer), LAN, S-Video e Video composito.

Come correggere la distorsione trapezioidale dell'immagine?

Premere il tasto KEYSTONE del telecomando o andare nel menu Installazione. Utilizzare le frecce per regolare il valore: aumentare per restringere la parte superiore, diminuire per restringere la parte inferiore. La funzione può anche essere automatica.

Cosa fare se l'indicatore ON/STANDBY lampeggia in rosso due volte?

Indica una temperatura interna anormalmente elevata. Verificare che le aperture di ventilazione non siano ostruite, che il filtro dell'aria non sia intasato e che l'impostazione Attitudine installazione nel menu Installazione sia corretta. Se il problema persiste, contattare un tecnico Sony autorizzato.

Come proiettare in wireless da un tablet o uno smartphone?

È possibile utilizzare l'applicazione PWPresenter (scaricabile da http://PWPresenter.pixelworks.com). Connettersi alla stessa rete del proiettore o utilizzare il modulo LAN wireless USB IFU-WLM3 (non fornito) in modalità punto di accesso. Le impostazioni predefinite sono SSID basato sull'indirizzo MAC e password 'sonyl'.

Qual è la lampada di ricambio per questo proiettore?

La lampada di ricambio è la LMP-E212 (non fornita). Utilizzare solo questo modello per garantire il corretto funzionamento e la sicurezza.

Come impostare la lingua dei menu?

Premere MENU, andare al menu Marche (icona ☐), selezionare Language, scegliere la lingua dall'elenco, quindi premere ENTER. Premere nuovamente MENU per uscire.

Posso installare il proiettore a soffitto da solo?

No, l'installazione a soffitto deve essere eseguita da un tecnico Sony autorizzato. Non installare mai il proiettore a soffitto da soli, poiché comporta rischi di caduta e lesioni. Utilizzare un cavo di sicurezza.

Cosa fare se il proiettore si spegne e l'indicatore LAMP/COVER lampeggia in rosso tre volte?

Indica una temperatura anomala della lampada. Spegnere il proiettore, attendere il raffreddamento, quindi riaccendere. Se il problema persiste, la lampada potrebbe essere bruciata. Sostituirla con una nuova LMP-E212.

MANUALE UTENTE VPLSX236 SONY

Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparato alla pioggia o all'umidità.

Per evitare scosse elettriche, non aprire l'involucro. Per l'assistenza rivolgersi unicamente a personale qualificato.

AVVERTENZA

QUESTO APPARECCHIO DEVE ESSERE COLLEGATO A MASSA.

AVVERTENZA

Durante l'installazione dell'apparecchio, incorporare un dispositivo di scollegamento prontamente accessibile nel cablaggio fisso, oppure collegare la spina di alimentazione ad una presa di corrente facilmente accessibile vicina all'apparecchio. Qualora si verifichi un guasto durante il funzionamento dell'apparecchio, azionare il dispositivo di scollegamento in modo che interrompa il flusso di corrente oppure scollegare la spina di alimentazione.

ATTENZIONE

Informazioni sul connettore LAN

Per ragioni di sicurezza, non collegare il connettore per il cablaggio del dispositivo periferico che potrebbe avere una tensione eccessiva in questa porta.

AVVERTENZA

1 Utilizzare un cavo di alimentazione (a 3 anime)/connettore per l'apparecchio/spina con terminali di messa a terra approvati che siano conformi alle normative sulla sicurezza in vigore in ogni paese, se applicabili.
2 Utilizzare un cavo di alimentazione (a 3 anime)/connettore per l'apparecchio/spina confirmi alla rete elettrica (voltaggio, ampere).

In caso di domande relative all'uso del cavo di alimentazione/connettore per l'apparecchio/spina di cui sopra, rivolgersi al personale qualificato.

IMPORTANTE

La targhetta di identificazione è situata sul fondo.

Per i clienti in Europa

Questo prodotto è stato fabbricato da o per conto di Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone. Eventuali richieste in merito alla conformità del prodotto in ambito della legislazione Europea, dovranno essere indirizzate al rappresentante autorizzato, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Per qualsiasi informazione relativa al servizio o la garanzia, si prega di fare riferimento agli indirizzi riportati separatamente sui documenti relativi all'assistenza o sui certificati di garanzia.

Precauzioni

Sicurezza

• Verificare che la tensione di funzionamento dell'unità corrisponda alla tensione della rete elettrica locale. Se è necessaria una regolazione della tensione, rivolgersi a personale Sony qualificato.
• Se dei liquidi o degli oggetti dovessero cadere nel mobile, scollegare l'unità e, prima di utilizzarla nuovamente, farla controllare da personale Sony qualificato.
• Se l'unità non sarà utilizzata per diversi giorni, scollegarla dalla presa di rete.
• Per scollegare il cavo, tirarlo fuori afferrando la spina. Non tirare mai direttamente il cavo.
• La presa di rete dovrebbe essere vicina all'unità e facilmente accessibile.
• Finché l'unità è collegata alla presa a muro, non è elettricamente isolata dall'alimentazione CA, anche se l'unità è stata spenta.
• Non guardare dentro l'obiettivo quando la lampada è accesa.
• Non avvicinare mani o oggetti alle prese di ventilazione: l'aria che ne fuoriesce è molto calda.
• Nel regolare l'altezza dell'unità, prestare attenzione a non pizzicare le dita nei piedini anteriori (regolabili). Non premere con forza la parte superiore dell'unità quando i piedini anteriori (regolabili) sono allungati.
• Non usare un cavo di prolunga di tensione nominale inferiore che potrebbe causare corti circuiti e infortuni.
• Nello spostare il proiettore installato sul pavimento, non pizzicare le dita fra l'unità e la superficie del pavimento.
• Non muovere il proiettore quando è acceso e quando il coperchio dell'unità è aperto.

• Non installare l'unità in una posizione prossima a sorgenti di calore quali radiatori o condotti di aria, oppure in un luogo esposto alla luce solare diretta, a polvere o umidità eccessiva, vibrazione meccanica o urti.

• Non montare mai il proiettore sul soffitto o spostarlo da soli. Rivolgersi a personale qualificato Sony (incaricato).

• Se i fori di aerazione sono ostruiti, il calore potrebbe accumularsi all'interno e causare incendi o danni all'unità. Per consentire un'adeguata circolazione dell'aria e impedire l'accumulo di calore all'interno, attenersi alle indicazioni riportate di seguito:
• Lasciare dello spazio attorno all'unità (pagina 4).

- Evitare di coprire i fori di aerazione (scarico/aspirazione).

- Non collocare l'unità sull'imballaggio originale, su tessuti morbidi, carta, tappeti o frammenti di carta. I fori di aerazione potrebbero aspirare tali materiali.

- Non mettere alcun oggetto davanti all'obiettivo affinché non oscuri la luce durante la proiezione. Il calore dovuto alla luce potrebbe danneggiare l'oggetto. Utilizzare il tasto della funzione di disattivazione dell'immagine per escludere l'immagine.

- Non utilizzare la barra di sicurezza, pensata per impedire il furto, al fine di trasportare o installare l'unità. Se l'unità viene sollevata o viene appesa per mezzo della barra di sicurezza, l'unità potrebbe cadere e danneggiarsi, provocando eventualmente infortuni.

- Fissare saldamente il coperchio dell'unità per una installazione sul soffitto sicura.

Precauzioni di sicurezza per l'installazione dell'unità sul soffitto

• Non montare mai il proiettore sul soffitto né spostarlo da soli. Rivolgersi al negozio in cui è stato acquistato il proiettore o a un installatore specializzato.
• Se si installa l'unità sul soffitto, accertarsi di utilizzare un cavetto di sicurezza, ecc., per impedire la caduta dell'unità. Per l'installazione, rivolgersi al negozio in cui è stato acquistato il proiettore o a un installatore specializzato.

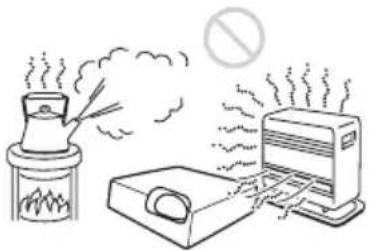

Informazioni sull'installazione

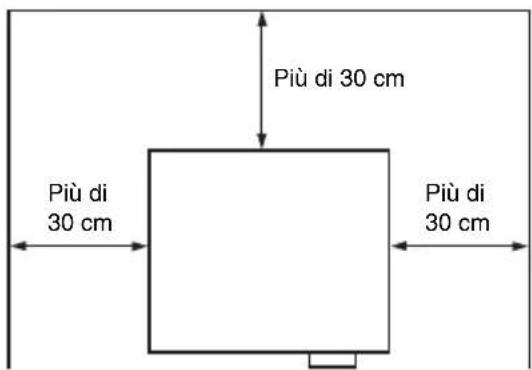

- Durante l'installazione dell'unità, lasciare uno spazio tra qualsiasi parete, ecc. e l'unità come illustrato.

- Evitare di utilizzare l'unità se è inclinata di più di 15 gradi in orizzontale.

- Evitare di utilizzare l'unità in un ambiente in cui la temperatura o l'umidità è molto elevata o in cui la temperatura è molto bassa.

- Evitare di installare l'unità in un luogo su cui è diretta l'aria fredda o calda di un climatizzatore. L'installazione in una posizione di questo genere potrebbe provocare problemi di funzionamento dell'unità, dovuti alla condensazione dell'umidità o all'aumento della temperatura.

- Evitare di installare l'unità in prossimità di un sensore di calore o di fumo. L'installazione in tali posizioni può causare problemi di funzionamento del sensore.

- Non installare l'unità in un ambiente molto polveroso o estremamente fumoso. Ciò potrebbe intasare il filtro dell'aria, causando un malfunzionamento o guasto dell'unità.

- Quando si usa l'unità a un'altitudine di 1.500 m o superiore, impostare "Modo quota el." su "Inser." nel menu Installazione. Se non viene impostato questo modo quando l'unità è usata a quote elevate, potrebbero presentarsi effetti negativi, come la riduzione dell'affidabilità di alcuni componenti.

- Impostare correttamente “Modo installazione” sul menu Installazione per adeguarsi all’Angolo di installazione. Continuare a utilizzare impostazioni non corrette potrebbe ridurre l’affidabilità del componente.

Pulizia dell'obiettivo e del telaio

- Scollegare il cavo di alimentazione CA dalla presa CA prima della pulizia.

- Non sfregare l'unità con un panno non pulito, onde evitare di graffiarla.

- Se l'unità è esposta a materiali volatili, come gli insetticidi, o se rimane in contatto con un prodotto in gomma o resina di vinile per un periodo prolungato, l'unità potrebbe deteriorarsi e il rivestimento potrebbe staccarsi.

- Non toccare l'obiettivo a mani nude.

- Pulizia della superficie dell'obiettivo: Pulire delicatamente l'obiettivo con un panno morbido, ad esempio un panno per la pulizia degli occhiali. Rimuovere le macchie persistenti con un panno morbido leggermente inumidito con acqua. Non utilizzare solventi quali alcol, benzina o diluenti, detergenti alcalini, abrasivi o acidi, oppure panni per pulizia contenenti agenti chimici.

- Pulizia del telaio: Pulire delicatamente il telaio con un panno morbido. Rimuovere le macchie ostinate utilizzando un panno morbido leggermente inumidito con una soluzione detergente delicata e strizzato, quindi asciugare con un panno morbido asciutto. Non utilizzare solventi quali alcol, benzina o diluenti, detergenti alcalini, abrasivi o acidi, oppure panni per pulizia contenenti agenti chimici.

Illuminazione

Per ottenere l'immagine migliore, la parte anteriore dello schermo non dovrebbe essere esposta a illuminazione diretta o alla luce del sole.

Informazioni sulla dissipazione termica

La temperatura all'interno della scocca del proiettore potrebbe aumentare durante o immediatamente dopo l'uso, tuttavia non si tratta di un'anomalia di funzionamento.

Schermo

Se si utilizza uno schermo avente una superficie non uniforme, talvolta potrebbero apparire dei motivi a strisce in funzione della distanza fra lo schermo e l'unità o dell'ingrandimento dello zoom. Non si tratta di un malfunzionamento dell'unità.

Ventola

Il proiettore è munito di ventole interne per impedire l'innalzamento della temperatura interna, pertanto potrebbe produrre qualche rumore. È un risultato normale del processo di fabbricazione e non è indice di problemi di funzionamento. Tuttavia, in caso di rumori anomali è consigliabile rivolgersi a personale Sony qualificato.

Lampada

La lampada utilizzata come sorgente luminosa contiene mercurio ad alta pressione interna. Una lampada a mercurio ad alta pressione presenta le caratteristiche indicate di seguito:

• La luminosità della lampada diminuisce con il trascorrere del tempo.
• La lampada potrebbe rompersi, producendo un forte rumore, a seguito di urti, danni o deterioramenti causati dal trascorrere del tempo. La lampada può spegnersi e bruciarsi.
• La durata della lampada dipende dalle singole differenze e dalle condizioni di utilizzo di ciascuna lampada. Potrebbe pertanto rompersi o non illuminare correttamente anche prima del tempo di sostituzione specificato.
• Potrebbe inoltre rompersi dopo che è trascorso il tempo di sostituzione. Effettuare la sostituzione con una lampada nuova il prima possibile nel caso venga visualizzato un messaggio sull'immagine proiettata, anche se la lampada illumina tuttora normalmente.

Per il trasporto

Si tratta di apparecchiatura di precisione. Quando si trasporta l'unità, non sottoporla a urti o cadute. Potrebbe danneggiarsi.

Proiettore LCD

Il proiettore LCD è prodotto con una tecnologia di alta precisione. Tuttavia potrebbero essere visibili dei puntini neri e/o luminosi (rossi, blu o verdi) che appaiono in

modo permanente sul proiettore LCD. Questo è un risultato normale del processo di fabbricazione e non costituisce un guasto. Inoltre, usando più proiettori LCD per proiettare su uno schermo, anche se sono dello stesso modello, la risoluzione dei colori dei vari proiettori può cambiare in quanto il bilanciamento dei colori potrebbe essere impostato diversamente da un proiettore all'altro.

Informazioni sulla condensa

Se la temperatura dell'ambiente dove il proiettore installato cambia rapidamente, o se il proiettore viene improvvisamente spostato da una stanza fredda a una calda, è possibile che sul proiettore si formi condensa. Dato che la condensa può provocare malfunzionamenti, prestare attenzione alle regolazioni delle impostazioni di temperatura del condizionatore d'aria. Se si forma condensa, lasciare il proiettore acceso per circa due ore prima dell'uso.

• SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO RISULTANTI DALLA MANCATA IMPLEMENTAZIONE DI MISURE DI PROTEZIONE ADEGUATE SUI DISPOSITIVI DI TRASMISSIONE, DA INEVITABILI DIFFUSIONI DI DATI RISULTANTI DALLE SPECIFICHE TECNICHE DELLA TRASMISSIONE O DA PROBLEMATICHE RELATIVE ALLA SICUREZZA DI QUALSIASI TIPO.
• In base all'ambiente operativo, terze parti non autorizzate alla rete potrebbero essere in grado di accedere all'unità. Quando si collega l'unità alla rete, accertarsi di confermare che la rete è efficacemente protetta.
• Il contenuto trasmesso può essere intercettato inconsapevolmente da terze parti non autorizzate che si trovano in prossimità dei segnali. Quando si utilizza la comunicazione LAN wireless, implementare misure di protezione per proteggere il contenuto della comunicazione.
• Per garantire la protezione, quando si utilizza l'unità collegata alla rete, si consiglia di accedere alla finestra di controllo tramite un browser Web e di modificare le impostazioni della limitazione di accesso rispetto ai valori predefiniti. Si consiglia anche di modificare la password regolarmente.
• Non accedere ad altri siti con il browser Web durante o dopo la determinazione delle impostazioni. Poiché lo stato di accesso rimane nel browser Web, chiudere il browser una volta completate le impostazioni per impedire che terze parti non autorizzate possano utilizzare l'unità o eseguire programmi pericolosi.

Note

• Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.
• SONY NON SARÀ RESPONSABILE PER RICHIESTE O RICORSI DI NESSUN TIPO PRESENTATI DA UTENTI DI QUESTO APPARATO O DA TERZI.
• SONY NON SARÀ RESPONSABILE PER LA CANCELLAZIONE O LA MANCATA CONTINUAZIONE PER QUALSIASI CAUSA O CIRCOSTANZA DI SERVIZI CORRELATI A QUESTO APPARATO.

Verifica degli accessori in dotazione

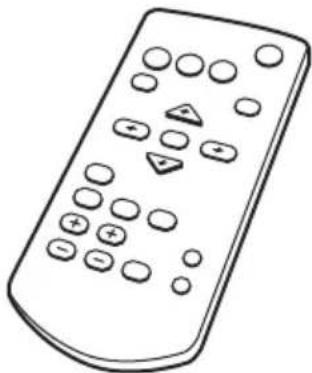

Telecomando RM-PJ8 (1)

Batteria al litio (CR2025) (1)

La batteria è già installata. Prima di utilizzare il telecomando, rimuovere la pellicola di isolamento.

Cavo di alimentazione CA (1)

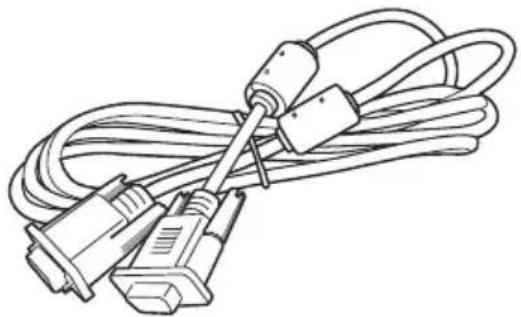

Cavo Mini D-sub a 15 piedini (1,8 m) (1)

Guida rapida all'uso (questo manuale) (1) Istruzioni d'uso (CD-ROM) (1)

Applicazione Projector Station for Network Presentation (CD-ROM) (1)

Uso dei manuali su CD-ROM

Inserire il CD-ROM in dotazione nell'unità CD-ROM del computer; il CD-ROM viene avviato automaticamente entro pochi secondi. Selezionare le istruzioni d'uso che si desidera leggere. Se il CD-ROM non si avvia automaticamente, aprire il file "index.htm" sul CD-ROM.

Per leggere le istruzioni d'uso sul CD-ROM Adobe Acrobat Reader 5.0 o versioni successive deve essere installato sul computer.

Installazione di Projector Station for Network Presentation

1 Chiudere tutte le applicazioni in esecuzione.
2 Inserire il CD-ROM in dotazione nell'unità CD-ROM del computer.

3 Aprire il CD-ROM ed eseguire il file eseguibile appropriato per il SO in uso.

Windows: Quando viene visualizzato il messaggio “Controllo account utente”, fare clic su “Consenti” o “Sì”.

4 Attenersi alle istruzioni a schermo per installare il software.

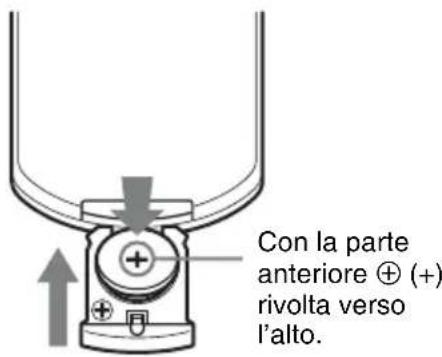

Inserimento delle pile

1 Estrarre la batteria al litio dal relativo alloggiamento.

Estrarre dall'alloggiamento la batteria con un bastoncino come illustrato.

2 Inserire una batteria al litio.

3 Chiudere l'alloggiamento della batteria al litio.

ATTENZIONE

Se una batteria non viene sostituita correttamente vi è il rischio di esplosione. Sostituire una batteria con una uguale o simile seguendo le raccomandazioni del produttore.

Per lo smaltimento della batteria, attenersi alle norme in vigore nel paese di utilizzo.

Inserimento delle pile

Una batteria al litio (CR2025) è in dotazione con il telecomando RM-PJ8. Per evitare rischi di esplosione, utilizzare una batteria al litio (CR2025).

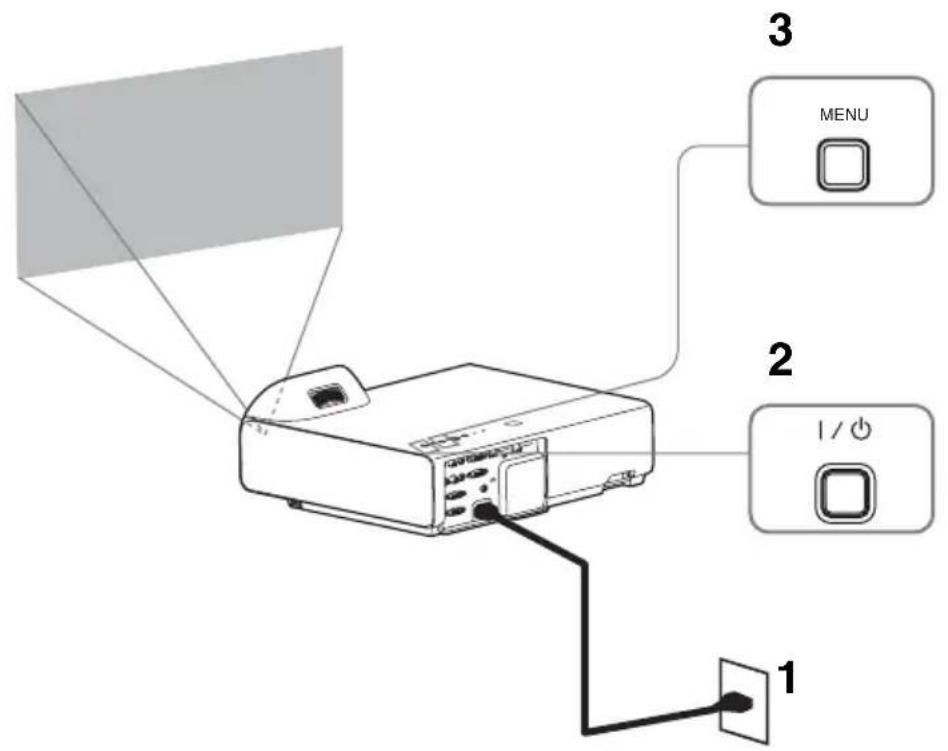

Selezione della lingua del menu

L'impostazione di fabbrica relativa alla lingua di visualizzazione di menu, messaggi e simili è l'inglese.

Per cambiare la lingua delle indicazioni a schermo, procedere come indicato di seguito:

1 Inserire il cavo di alimentazione CA in una presa a muro.

2 Accendere il proiettore. Premere il tasto I/☐.

3 Premere il tasto MENU per visualizzare il menu. Se non è possibile visualizzare correttamente le indicazioni, regolare la messa a fuoco, la dimensione e la posizione dell'immagine proiettata (pagina 15).

4 Selezionare la lingua per i menu.

① Premere il tasto ↑ o ↓ per selezionare il menu Funzionamento (a) quindi premere il tasto ENTER.

② Premere il tasto ↑ o ↓ per selezionare “Language (A) quindi premere il tasto ENTER.

③ Premere il tasto ♠/↓/↔/→ per selezionare una lingua, quindi premere il tasto ENTER.

5 Premere il tasto MENU per chiudere la schermata di menu.

Collegamento del proiettore

Il proiettore può essere connesso a dispositivi esterni tramite un connettore di uscita RGB o HDMI. Inoltre, per connettere il proiettore a dispositivi esterni è possibile adottare i seguenti metodi:

Connettore USB (tipo B) ()

Per il collegamento a un computer con un connettore USB (“Riproduzione di video e audio tramite la connessione USB”).


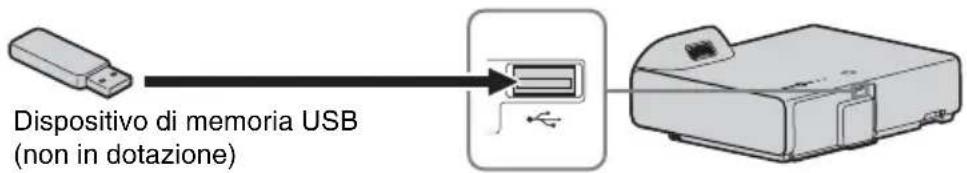

Connettore USB (tipo A) ()

Per il collegamento di un dispositivo di memoria USB ("Utilizzo di USB Media Viewer").

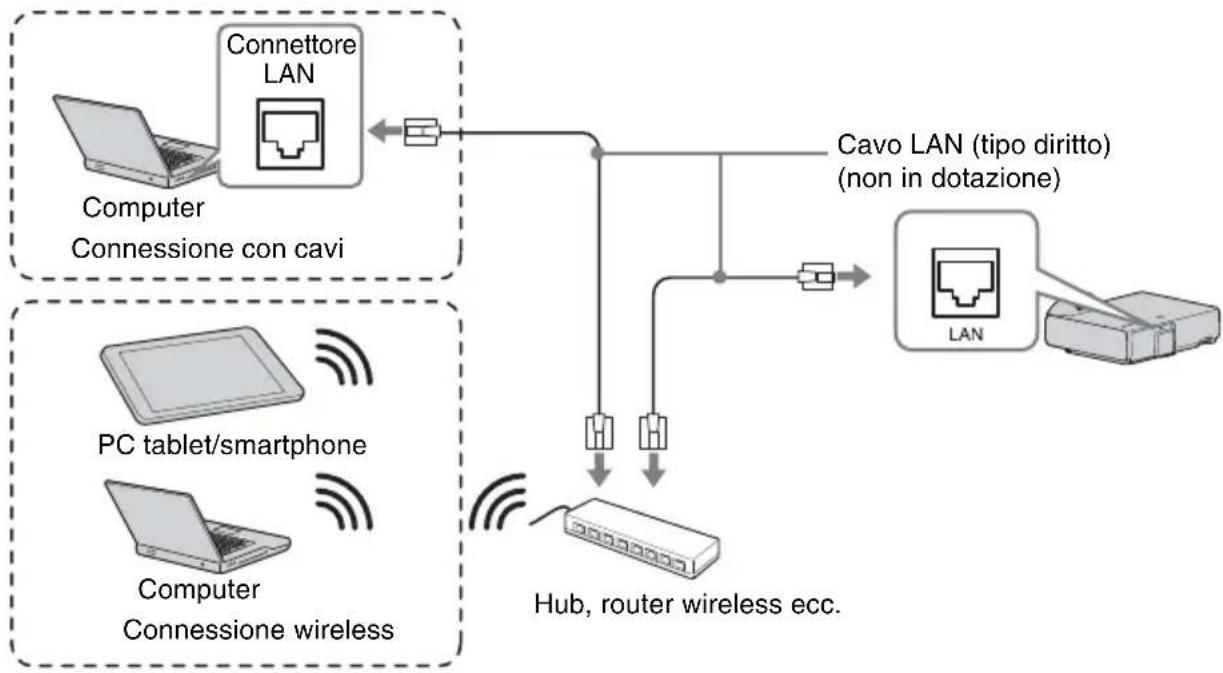

Connettore LAN

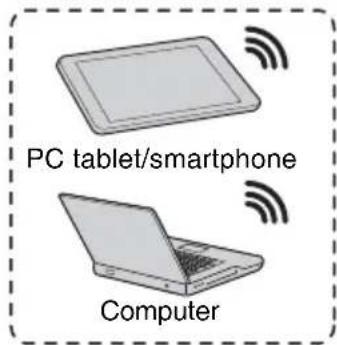

Per il collegamento con un computer, PC tablet o smartphone tramite un hub o router ("Funzione di presentazione tramite rete").

Connettore USB (tipo A) ()

Per il collegamento di un modulo LAN wireless USB IFU-WLM3 (non in dotazione) ("Funzione di presentazione tramite rete").

• I moduli LAN wireless USB non specificati non funzionano.
• Quando si collega/scollega il modulo LAN wireless USB, accertarsi che il proiettore sia in Modo di attesa (Modo di attesa: “Basso”) o che il cavo di alimentazione CA sia scollegato dalla presa a muro.
• Per effettuare il collegamento tra un PC tablet/smartphone e il proiettore tramite un modulo LAN wireless USB IFU-WLM3 (non in dotazione), impostare “Rete WLAN” su “P.to acc.(Man.)” nelle “Imp. WLAN” del proiettore.
• Per informazioni sulla connessione al punto di accesso, sull'accesso al browser Web e sull'immissione delle impostazioni per il punto di accesso da collegare. Per ulteriori informazioni, consultare "Impostazione della rete WLAN del proiettore".
• Di seguito sono riportate le impostazioni predefinite per “P.to acc.(Man.)”.
  SSID: VPL + indirizzo MAC della LAN
  Metodo di sicurezza: WEP(64bit)
  Password: sony1

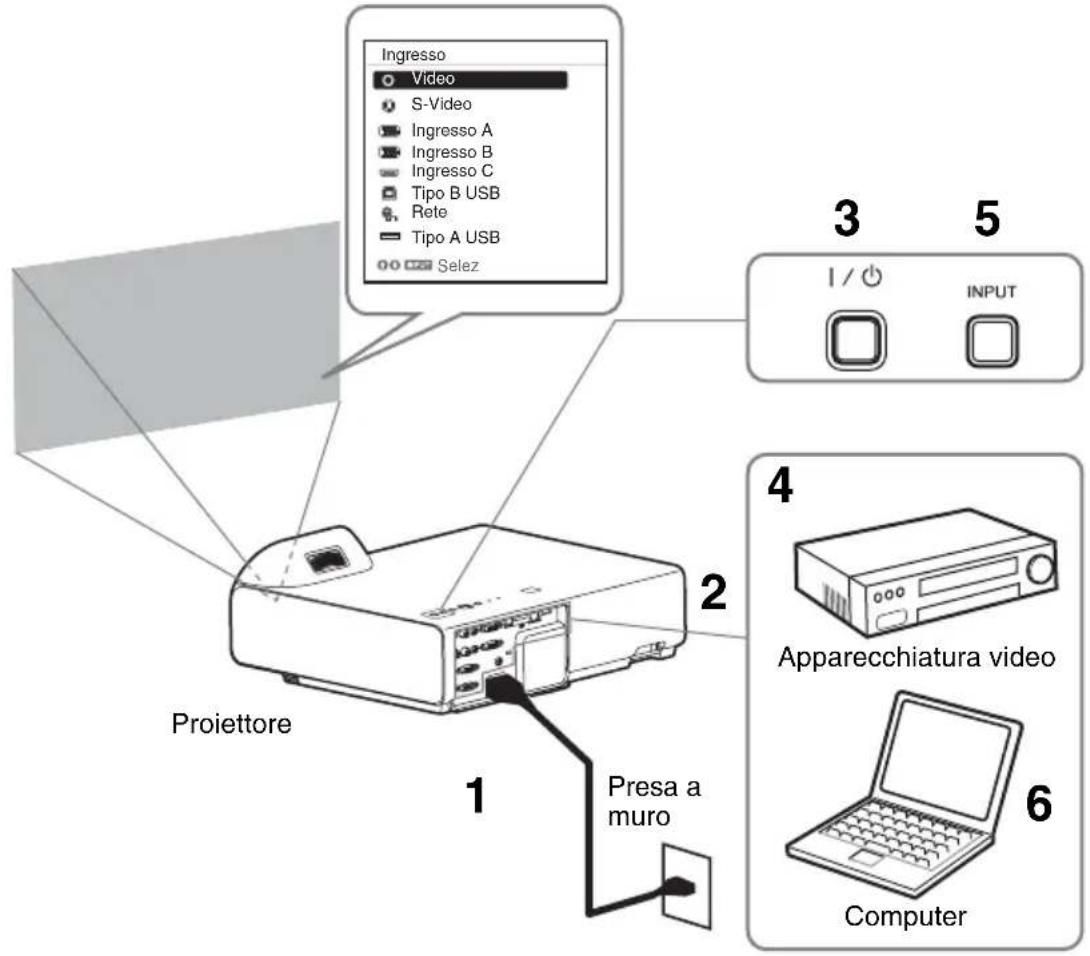

Proiezione dell'immagine

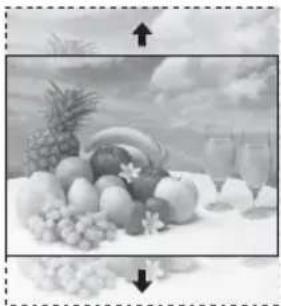

Le dimensioni dell'immagine proiettata dipendono dalla distanza tra il proiettore e lo schermo. Installare il proiettore in modo che l'immagine proiettata rientri nelle dimensioni dello schermo. Per i dettagli sulle distanze di proiezione e sulle dimensioni dell'immagine proiettata, vedere “Distanza di proiezione”.

1 Inserire il cavo di alimentazione CA nella presa a muro.
2 Collegare tutte le apparecchiature al proiettore.
3 Premere il tasto I/per accendere l'unità.
4 Accendere l'apparecchiatura collegata.
5 Selezionare la sorgente d'ingresso. Premere il tasto INPUT sul proiettore per visualizzare sullo schermo il menu di commutazione del segnale di ingresso. Premere più volte il tasto INPUT oppure

premere il tasto ♦/▼ per selezionare un'immagine da proiettare.

6 Per proiettare un'immagine proveniente da un computer, commutare l'uscita del computer sul monitor esterno. Il metodo di commutazione dell'uscita varia in funzione del tipo di computer.

(Esempio)

Per proiettare file di immagini salvati su un dispositivo di memoria USB, vedere "USB Media Viewer". Per riprodurre video e audio tramite la connessione

USB, vedere “Riproduzione di video e audio tramite la connessione USB”. Per utilizzare la Funzione di presentazione tramite rete, vedere “Funzione di presentazione tramite rete”.

7 Regolare la messa a fuoco, le dimensioni e la posizione dell'immagine proiettata (pagina 15).

Visualizzazione di immagini o file inviati da un PC tablet/smartphone

Utilizzando un'applicazione specifica, è possibile proiettare immagini JPEG, file PDF ecc. archiviati su un PC tablet/smartphone in modalità wireless. ^1 Per il download ^2 o per informazioni dettagliate sull'uso dell'applicazione, visitare la seguente pagina Web. http://PWPresenter.pixelworks.com

*1: per poter utilizzare l'applicazione deve sussistere una delle seguenti condizioni:

• connessione a una rete, qualora sia possibile stabilire una connessione wireless (pagina 11).
• connessione a una rete wireless utilizzando il modulo LAN wireless USB IFU-WLM3 (non in dotazione) connesso al proiettore (pagina 12).

*2: potrebbe essere applicata una tariffazione dati, a seconda della connessione Internet in uso.

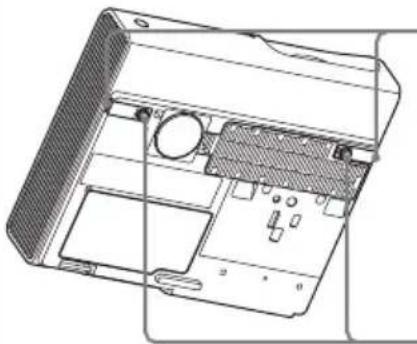

Regolazione dell'immagine proiettata

Messa a fuoco Posizione
↓
Ghiera della messa a fuoco	[Pulsante di regolazione piedino]Piedini anteriori (regolabili)

Regolazione dell'inclinazione del proiettore tramite i piedini anteriori (regolabili)

Modificando l'inclinazione del proiettore con i pulsanti di regolazione piedino/i piedini anteriori (regolabili), è possibile regolare la posizione dell'immagine proiettata.

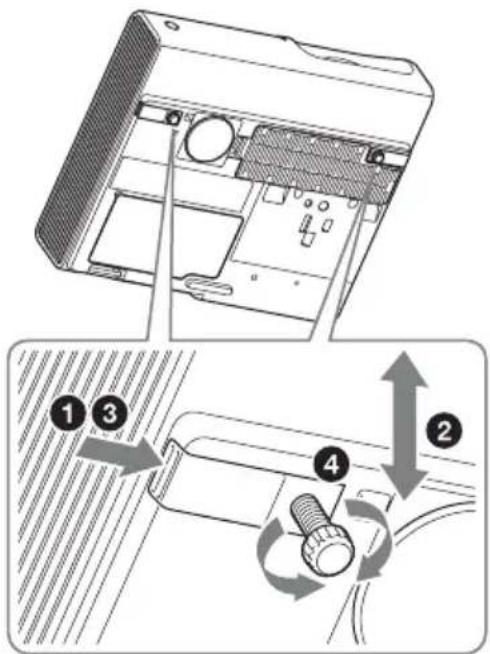

Come regolare l'angolazione

1 Tenere premuti i pulsanti di regolazione piedino.
2 Alzare la parte anteriore del proiettore per regolare l'angolazione.
3 Rilasciare i pulsanti di regolazione piedino.
4 Ruotare i piedini anteriori (regolabili) per impostare con precisione l'angolazione del proiettore.

• Prestare attenzione a non pizzicare le dita sotto il proiettore.
• Non premere con forza la parte superiore del proiettore quando i piedini anteriori (regolabili) sono allungati.

Modifica del rapporto di formato dell'immagine proiettata

Premere il tasto ASPECT sul telecomando per modificare il rapporto di formato dell'immagine proiettata. È possibile modificare anche l'impostazione in Formato del menu Schermo.

Correzione della distorsione trapezoidale dell'immagine proiettata (funzione Trapezio)

Normalmente la funzione Trapezio regola automaticamente l'immagine proiettata. Se lo schermo è inclinato, la funzione Trapezio potrebbe non funzionare automaticamente. In questo caso, impostare la funzione manualmente.

1 Premere il tasto KEYSTONE sul telecomando o selezionare Trapezio V nel menu Installazione.
2 Utilizzare i tasti ♠/▼/◄/► per impostare il valore. Maggiore è il valore, più stretta è la parte superiore dell'immagine proiettata. Minore è il valore più è stretta la parte inferiore.

Nota

Poiché la regolazione Trapezio è una correzione elettronica, l'immagine potrebbe risultare deteriorata.

Aumentare il numero verso il simbolo più

Aumentare il numero verso il simbolo meno

Visualizzazione di un motivo

Premendo il tasto PATTERN sul telecomando, è possibile visualizzare un motivo per regolare l'immagine proiettata o un motivo a griglia. Premere nuovamente il tasto PATTERN per ripristinare l'immagine precedente. È possibile utilizzare il motivo a griglia come guida per scrivere o per tracciare linee o forme sulla lavagna bianca o nera senza utilizzare un computer.

Nota

Questo tasto non può essere utilizzato se come ingresso è selezionato “Tipo A USB”, “Tipo B USB” o “Rete”.

Regolazione automatica della Fase, Del Passo e dello Spostamento dell'immagine proiettata durante l'ingresso di un segnale da un computer (APA (Allineamento pixel automatico))

Premere il tasto APA sul telecomando. Per annullare la regolazione durante l'impostazione, premerlo una seconda volta.

È anche possibile impostare APA nel menu Schermo. Se APA intelligente nel menu Funzione è impostato su “Inser.”, la funzione APA viene eseguita automaticamente quando si riceve un segnale in ingresso.

Spegnimento

1 Premere il tasto I/⏻ sull'unità o sul telecomando.

Il proiettore si spegne e l'alimentazione viene disattivata. Premendo nuovamente il tasto I/☐ entro 10 secondi, lo spegnimento viene annullato.

Nota

Non spegnere il proiettore subito dopo l'accensione della lampada. In caso contrario potrebbe verificarsi un malfunzionamento della lampada (non si accende ecc.).

2 Scollegare il cavo di alimentazione CA dalla presa a muro.

Spegnere senza che venga visualizzato il messaggio di conferma

Tenere premuto il tasto I/⏻ sull'unità per alcuni secondi.

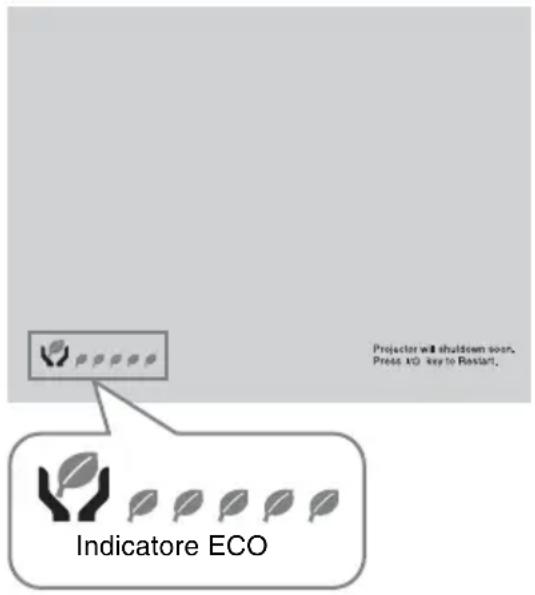

Indicatore ECO

Questo indicatore mostra l'attuale efficacia della funzione ECO del proiettore. (Per informazioni sulla funzione ECO, vedere “Tasto ECO MODE” e “ECO”.)

Le icone a forma di foglia vengono visualizzate quando il proiettore si spegne. Il numero di icone a forma di foglia varia a seconda della quantità di energia risparmiata grazie all'intervento della funzione ECO.

Le spie consentono di verificare lo stato del proiettore segnalando eventuali anomalie di funzionamento.

Se il proiettore mostra uno stato anomalo, cercare di risolvere il problema in base alla seguente tabella.

Spia ON/STANDBY

Stato Significato/Soluzione

Accesa, rossa Il proiettore è nel Modo di attesa.

Lampeggiante, verde • Dopo l'accensione, il proiettore sarà pronto per essere utilizzato.• Dopo che il proiettore sarà stato spento, la lampada si raffredda.

Accesa, verde Il proiettore è acceso.

Accesa, arancione Il proiettore è in modalità No s. ingr. (Speg. lampada).

Lampeggiante, rossa Il proiettore è in uno stato anomalo. I sintomi sono indicati dal numero di lampeggi. Cercare di risolvere il problema in base alle seguenti indicazioni. Se il problema persiste, rivolgersi a personale Sony qualificato.

Due lampeggi La temperatura interna è insolitamente elevata. Controllare le voci sottostanti.• Verificare che le prese di ventilazione non siano ostruite.• Verificare che il filtro dell'aria non sia ostruito. (pagina 22)• Verificare che l'opzione Modo installazione nel menu Installazione sia impostata correttamente.

Sei lampeggi Scollegare il cavo di alimentazione CA dalla presa a muro. Dopo aver verificato che la spia ON/STANDBY si sia spenta, ricollegare il cavo di alimentazione a una presa a muro, quindi accendere il proiettore.

Altro numero di lampeggi Consultare il personale Sony autorizzato.

Spia LAMP/COVER

Stato Significato/Soluzione

Lampeggiante, rossa I sintomi sono indicati dal numero di lampeggi. Cercare di risolvere il problema in base alle seguenti indicazioni.

Due lampeggi Il pannello della lampada non è fissato saldamente. (pagina 20)

Tre lampeggi La temperatura della lampada è insolitamente elevata. Spegnere il proiettore e attendere che la lampada si raffreddi, quindi accenderlo nuovamente. Se il problema persiste, è possibile che la lampada sia bruciata. In tal caso, sostituire la lampada con una nuova (pagina 20).

Sostituzione della lampada

Sostituire la lampada con una nuova se viene visualizzato un messaggio sull'immagine proiettata (pagina 19).

Per la sostituzione, utilizzare una lampada per proiettore LMP-E212 (non in dotazione).

Attenzione

• La lampada resta calda dopo aver spento il proiettore. Toccando la lampada, ci si potrebbe ustionare le dita. Quando si sostituisce la lampada, aspettare almeno un'ora dopo lo spegnimento del proiettore affinché si raffreddi a sufficienza.
• Non consentire la penetrazione di oggetti metallici o infiammabili nell'alloggiamento della lampada dopo la rimozione di quest'ultima, per evitare scosse elettriche o incendi. Non inserire le mani nell'alloggiamento.

Note

- Se la lampada si rompe, rivolgersi a personale Sony qualificato. Non sostituire personalmente la lampada.

- Durante la rimozione della lampada, afferrarne il punto di presa e tirarla nella posizione prevista. Se si tocca una parte della lampada diversa dalla posizione prevista, si potrebbero riportare infortuni o ustioni. Se la lampada viene tirata mentre il proiettore è inclinato, in caso di rottura i frammenti potrebbero disperdersi, causando infortuni.

1 Spegnere il proiettore e scollegare il cavo di alimentazione CA dalla presa a muro.
2 Quando la lampada si è raffreddata sufficientemente, aprire il pannello della lampada allentando 1 vite.

3 Allentare le 2 viti sulla lampada (1), quindi estrarre la lampada afferrando il punto di presa (2).

4 Inserire completamente la nuova lampada finché è saldamente in posizione (①). Serrare le 2 viti (②).

5 Chiudere il pannello della lampada e serrare 1 vite.

L'alimentazione non viene attivata se la lampada non è fissata correttamente.

6 Collegare il cavo di alimentazione CA a una presa a muro e accendere il proiettore.

7 Azzerare il timer della lampada per la notifica della successiva sostituzione. Selezionare “Reimp. timer lamp” nel menu Funzione, quindi premere il tasto ENTER. Quando viene visualizzato un messaggio, selezionare “Sì” per azzerare il timer della lampada.

Pulizia del filtro dell'aria

Se sull'immagine proiettata viene visualizzato un messaggio in cui si richiede di pulire il filtro dell'aria, procedere alla pulizia del filtro (pagine 19).

Se non è possibile togliere la polvere dal filtro dell'aria anche dopo la pulizia, sostituirlo con un filtro nuovo. Per i dettagli sul nuovo filtro dell'aria, rivolgersi al personale Sony qualificato.

Attenzione

Se si continua ad utilizzare il proiettore anche dopo la visualizzazione del messaggio, la polvere può accumularsi e provocare ostruzioni. Di conseguenza, la temperatura interna dell'unità potrebbe aumentare, comportando problemi di funzionamento e incendi.

1 Spegnere il proiettore e scollegare il cavo di alimentazione CA dalla presa CA.
2 Estrarre e rimuovere il coperchio del filtro dell'aria dall'unità.

Coperchio del filtro dell'aria

3 Pulire il filtro dell'aria con un aspirapolvere.

Tirare fuori e rimuovere il coperchio del filtro dell'aria e pulirlo con un aspirapolvere.

4 Fissare nuovamente il coperchio del filtro dell'aria sull'unità.

Nota

Accertarsi di fissare il filtro dell'aria saldamente; in caso contrario, potrebbe verificarsi un malfunzionamento.

机型名称：数据投影机
