706 S2 - Altoparlante BOWERS & WILKINS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cassa da libreria
Marca	Bowers & Wilkins
Modello	706 S2
Dimensioni (AxLxP)	340 x 200 x 300 mm (circa)
Peso unitario	8,5 kg (circa)
Tipo di alimentazione	Passiva (richiede un amplificatore esterno)
Impedenza nominale	8 ohm
Potenza consigliata	da 30 a 150 W per canale
Risposta in frequenza	50 Hz - 28 kHz (±3 dB)
Sensibilità	88 dB (2,83 V/1 m)
Configurazione vie	2 vie
Altoparlanti	1 tweeter a cupola in carbonio da 25 mm, 1 altoparlante per bassi/medi Continuum da 165 mm
Morsetti di connessione	Bi-wiring / bi-amplificazione possibile (2 paia di morsetti)
Accessori inclusi	2 tappi in schiuma per i porti, 8 piedini in gomma autoadesivi
Supporto dedicato	FS-700 S2 (venduto separatamente)
Posizionamento consigliato	Su supporto all'altezza dell'orecchio, ad almeno 50 cm dalle pareti posteriori e laterali
Distanze di sicurezza	Tenere ad almeno 50 cm da schermi CRT e supporti magnetici
Manutenzione e pulizia	Spolverare con un panno asciutto; utilizzare un detergente delicato sul cabinet, evitare prodotti abrasivi
Rodaggio	Circa 15 ore di utilizzo normale per raggiungere le prestazioni ottimali
Informazioni ambientali	Conforme a RoHS, REACH, WEEE; riciclo secondo le direttive locali

Domande frequenti - 706 S2 BOWERS & WILKINS

Come installare la cassa Bowers & Wilkins 706 S2?

Posizionare la cassa su un supporto solido (preferibilmente il supporto FS-700 S2) in modo che il tweeter sia all'altezza dell'orecchio. Tenerla ad almeno 50 cm dalle pareti posteriori e laterali. Se la si posiziona su uno scaffale, utilizzare i tappi in schiuma forniti per regolare i bassi.

Quali cavi utilizzare per collegare la cassa?

Utilizzare cavi per altoparlanti di qualità. Collegare il morsetto rosso (+) della cassa all'uscita positiva dell'amplificatore e il morsetto nero (-) all'uscita negativa. Rispettare la polarità per una corretta immagine stereo.

Posso usare il bi-wiring o la bi-amplificazione?

Sì, la cassa 706 S2 dispone di due paia di morsetti. Per il bi-wiring, rimuovere i ponticelli metallici e collegare ciascuna coppia all'amplificatore con cavi separati. Ciò può migliorare la chiarezza dei dettagli.

Come regolare il livello dei bassi se il suono è troppo pesante?

Allontanare le casse dalle pareti per ridurre i bassi. Se necessario, inserire i tappi in schiuma forniti nei porti reflex. Utilizzare prima la parte esterna, poi entrambi se è necessaria una riduzione maggiore.

Qual è il periodo di rodaggio della cassa?

Contare circa 15 ore di utilizzo normale per consentire alle sospensioni degli altoparlanti di rilassarsi e raggiungere le prestazioni ottimali. Se la cassa è stata conservata al freddo, attendere un fine settimana per la stabilizzazione termica.

Posso posizionare la cassa vicino a un televisore?

Sì, se il televisore è a schermo LCD, OLED o plasma, nessun problema. Per i vecchi schermi CRT, mantenere una distanza di almeno 50 cm per evitare interferenze magnetiche.

Come mantenere il cabinet della cassa?

Spolverare con un panno asciutto. Per le macchie, utilizzare un panno umido con un po' di sapone neutro senza profumo. Evitare prodotti abrasivi, acidi o antibatterici. Non pulire gli altoparlanti stessi.

La cassa è compatibile con un amplificatore Home Cinema?

Sì, può essere utilizzata come cassa anteriore in un sistema Home Cinema. Posizionarla a circa 50 cm dallo schermo e ad almeno 50 cm dalle pareti laterali per un'immagine sonora coerente con l'immagine video.

Quali accessori sono inclusi con la cassa?

La scatola contiene 2 tappi in schiuma per i porti reflex e 8 piedini in gomma autoadesivi per il posizionamento su scaffale.

Cosa fare in caso di scolorimento dell'impiallacciatura in legno?

Esporre le zone scolorite alla luce naturale del sole in modo uniforme. È possibile accelerare il processo con una lampada UV facendo attenzione. Evitare qualsiasi fonte di calore diretta.

MANUALE UTENTE 706 S2 BOWERS & WILKINS

Benvenuti e grazie per aver scelto un prodotto Bowers

& Wilkins. Il nostro fondatore, John Bowers, era convinto che design attraente, capacité d'innovare e technologie all'avanguardia fosso ratori vincenti per la riproduzione audio domestica. Le sue idee sono anticor oggi condivise da moi tutti e fonte d'ispirazione per agli nuovo prodotto che realiziamo.

Questo modello è un diffusore di alte prestazioni che merita di essere installato in maniera scrupolosa. Vi suggeriamo pertanto di leggere attendamente quello manuale prima di iniziare. Continua a pagina 30

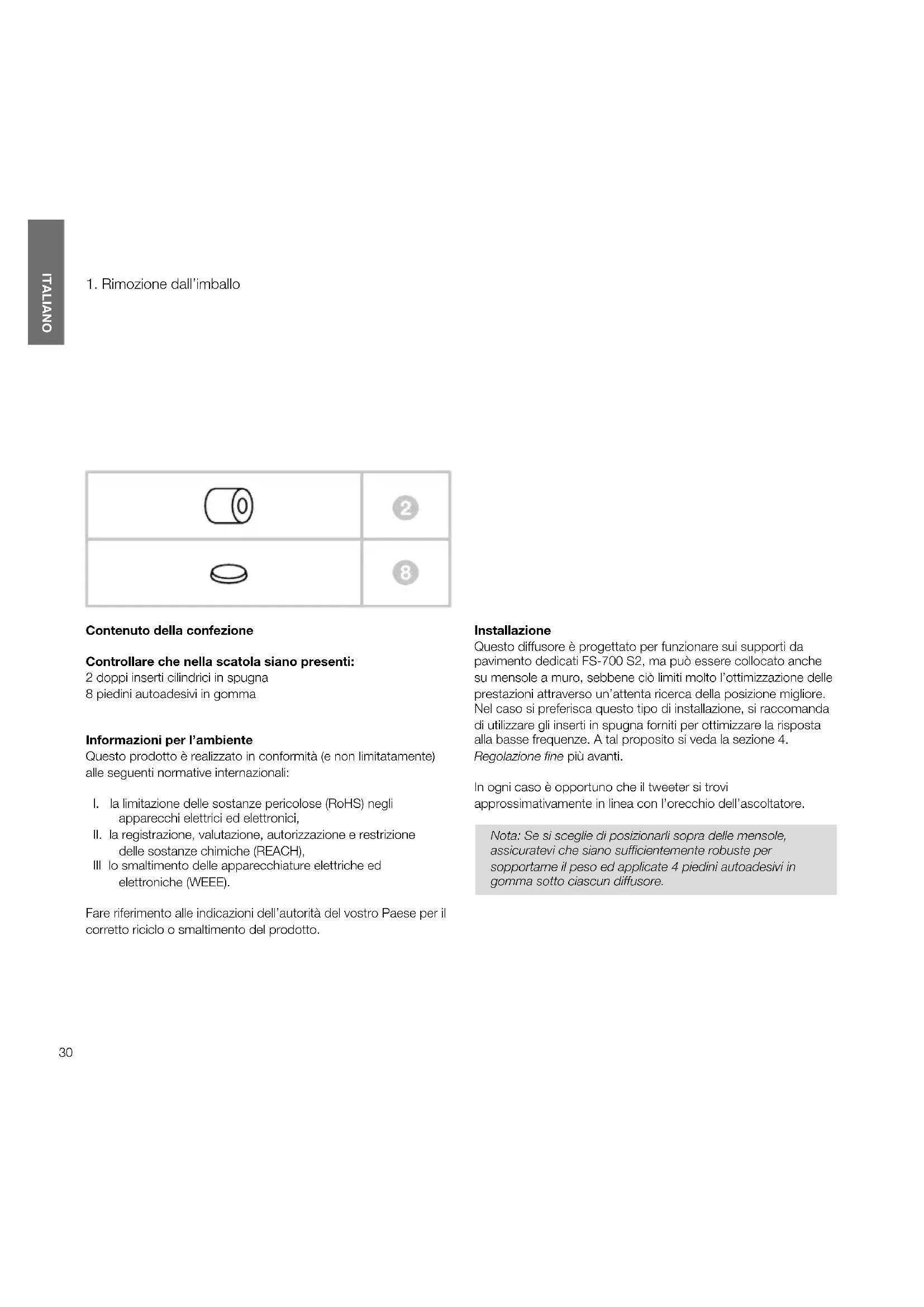

1. Rimozione dall'imballo

Contenuto della confezione

Controllare che nella scatola siano presenti:

2 doppi inserti cilindrici in spugna
8 piedini autoadesivi in gomma

Informazioni per l'ambiente

Questo prodotto è realizato in conformità (e non limitatamente) alle seguenti normative internazionali:

I. la limitazione delle sostenze pericolose (RoHS) negli apparentecchi elettrici ed elettronici,
II. la registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (REACH),
III lo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

Fare riferimento alle indicazioni dell'autorità del vostro Paese per il corretto ricicchio o smaltimento del prodotto.

Installazione

Questo diffusore è progettato per funzionare sui supporti da pavimento dedicati FS-700 S2, ma più essere collocatoanche su mensole a muro, sebbene ciò limiti molto l'ottimizzazione delle prestazioni attraverso un'attenta ricerca della posizione migliorie. Nel caso si preferisca quello tipo di installmente, si raccomanda di utilizzare gli inserti in spugna forniti per ottimIZare la risposta allaasse frequenze. A tal proposito si veda la sezione 4. Regolazione fine più avanti.

In ogni caso è opportuno che il tweeter si trovi approssimativamente in linea con l'orecchio dell'ascoltatore.

Note: Se si scegli di posizionari sopra delle mensole, assicuratevi che siano sufficientemente robuste per sostarne il peso ed applicate 4 piedini autoadesivi in gomma sotto ciascun diffusore.

2. Posizionamento dei diffusori

Posizionamento

Dopo una prima installatione iniziale, è consigliabile effettuare una regolazione fine della posizione dei diffusori che, con agli probabilità, apportera ulteriori miglioramenti alla qualità del suono.

Sia in impianti stereo che home theatre, cercare di assicurarsi che l'ambiente nelle immeditate vicinanzi de ciascun diffusore presenti caratteristiche acustiche il più possibile uguali. Ad esempio, se un diffusore si trova in prossimità di una parete spoglia nelle altrato si trovava vicino ad una tenda, un mobile o un divano, tanto la qualità sonora nel suo insieme, quanto l'imagine stereofonica rischiano di essere mitigata.

Sistemi stereo convenzionali

Inizialmente i diffusori dovrebbero venir collocati ad una distanza tra loro compresa tra 1,5 e 3 m edagli angoli di un triangolo equilatero il cui vertice inferiore è rappresentato dal punto d'ascolto. I diffusori dovrebbero inoltre trovarsi a circa 0,5m da ciascuna delle pareti circostanti (vedi figura in alto).

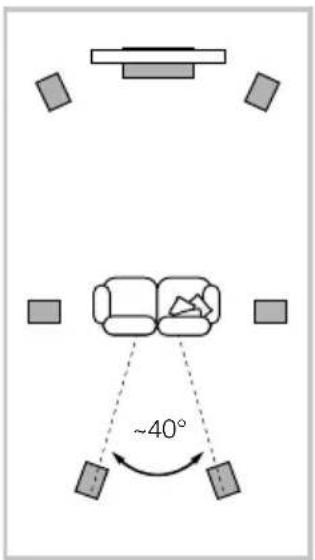

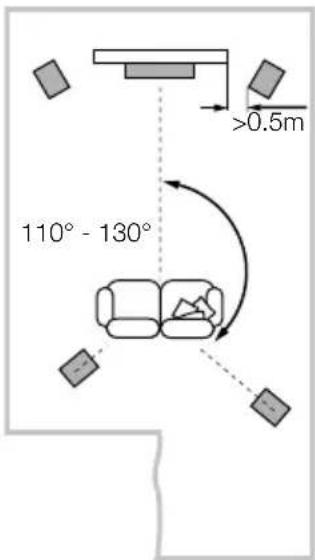

5 canali 7 canali

Se i diffusori vengono utilizzati come canali frontali in unsystema home theatre, essi dovrebbero essere positonati più vicini tra loro rispetto ad un systema stereo, in quanto i canali surround tendono ad allargare l'immagine sonora. Una collocazione a circa 0,5m dai bordi dello schermo video aiuta a mantenenere l'immagine sonora in scala con le proportioni di quanto osservato visamente. Come negli impianti stereo,anche in quello caso i diffusori dovrebbero trovarsi idealmente ad almeno 0,5m sia alla parte di fondo, sa da quella laterale. Qualora si preferisse migliorere i diffusori a ridosso della parete di fondo ed in tale posizione la gamma Bassa risultasse eccessivamente enfatizzata, si veda la sezione 4.Regolazione fine più avanti dove viene detritto l'impiego degli inserti in spugna.

Campi magneti dispersi

Gli altoparlanti dei diffusori creano dei campi magnetici che estendono la loro azione nelle confini fisici dei mobili. Si consiglia pertanto di mantenere ad almeno 0,5 m di distanza agli oggettose sensibile ai campi magneti (televisori a tubo catodico, nastri audio e video, carte di credito e simili). Schermi al plasma, LCD o OLED, al contrario, non risentono dei campi magneti.

3. Collegamenti

Tutti i collegamenti devono essere effettuali con i componenti dell'impiano spenti.

Sul retro di ciascun diffusore vi sono due coppie di morsetti collegate tra loro tramite ponticelli metallici. Per connessioni tramite un unico cavo, lasciare i ponticelli in posizione (vedi figura in alto a sinistra) e collegare solo una coppiia di morsetti alle uscite dell' amplificatore. Per collegamenti in bi-wiring tramite due cavi (vedi figura in alto a destra), è necessario rimuovere i ponticelli e collegare ciascuna coppiia di morsetti indipendente all' amplificatore con uno dei due cavi. Con quello tipo di connessione viene di solito migliorata l'imagine e la risoluzione dei dettagli.

Assicurarsi che i terminali positivi del diffusore (indicati con + e di colore rosso) siano collegati al terminale di uscita positivo dell' amplificatore, ed i terminali negativi (indicati con - e di colore nero) a quello negativo. Un collegamento errato non create danni, ma da r origine ad una scadente imagine sonora e ad un'insuffiente gamma Bassa.

Chiedere consiglio al vostro rivenditore sulla scelta dei cavi per i diffusori.

4. Regolazione fine

Prima procedere con la regolazione fine, assicuratevi che tutti i collegamenti dell'impiano siano corretti e stabili.

Allontanando i diffusori delle pareti generalmente si riduce il livello dei bassi. Un maggior spazio dietro ad事后 incrementa poi la sensazione di profondità della scena acustica. Al contrario avvincinando i diffusori alle pareti la gamma Bassa viene rinalzata. Se si desidera ridurre i bassi senza allontanare ulteriamente i diffusori delle pareti, inseire nei condotti d'accordo sul retro gli inserti in spugna completi o, per un effetto meno marcato, i soli anelli esterni (vedi figura in alto).

Se il basso appara irregolare, ci è generalmente dovuto alle caratteristiche acustiche dell'ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d'ascolto sono essere determinanti, in special modo alleasse frequenze. Provare, se possibile, a camiare la posizione d'ascolto oppure a collocare i diffusori a ridosso di una parete diversa.

Se non esistono alternative al loro posizionamento, è possibile ottimizzare la resa alle basse frequenze tramite gli inserti in spugna forniti. Tali inserti sono composti da due parti e consentono un certo grado di regolazione: si possono infatti usare completi, oppure solo l'anello esterno. In quest'ultimo caso I'effetto di attenuazione della gamma Bassa sera meno marcato.

Se si impiegano supporti da pavimento, assicurarsi che risultino perfettamente stabili. Utilizzato quando possibile i piedini a punta, ad esempio in presenza di tappeti, regolandoli per compensare eventuali irregularità del pavimento. Se si utilizzato i supporti dedicati FS-700 S2, si raccomanda di aumento la massa per ottenere la miglior combinazione tra stabilità e prestazioni. Per fare quello è consigliabile riempire ciascun supporto con sabbia perfettamente asciutta, ad esempio, essiccata in forno.

1. Rodaggio 6. Manutenzione

Le prestazioni dei diffusori sono variate leggermente durante il periodo inizio di ascolto. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di unarto intervallo di tempo per recuperare le loro proprieta meccaniche. Anche le sospensioni esterne teneranno ad allentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da come viene utilizzato. Indicativamente può trascorrere fino ad una settimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio affinché le parti meccaniche raggiungano le caratteristiche ottimali definite in fase di progetto.

I mobili dei diffusori normalmente necessitano solo di essere spolverati. Se si desidera utilizzato un prodotto spray per la loro pulizia, applicarlo sul panno, non direttamente sul mobile. Si consiglia altresi di provarlo prima su una piccola area non in vista, dal momento che alcuni detergenti troppo aggressivi potrebbero danneggiare la finitura. Non impiegare prodotti abrasivi o contententi acidi, alcali o agenti anti-batterici. Eventuali macchie sulle superfici verniciate possono essere eliminare con una soluzione diluita a base di sapone priva di profumazione. Togliere agli altri segno utilizzato un prodotto per vetri ed asciugando delicatamente con un panno in microfiba. Non utilizzato alcun detergente sugli alltoparlanti ed evitare ancche di toccarli per non danneggiarli.

La finitura in legno naturale viene trattata con una lacca resistente ai raggi ultra-violetti per minimizzare le variazioni di colore nel tempo. Tuttavia, come agli materialie naturale, il legno subisce l'influenza della luce solare e più键盘 leggermente tonalità. Eventuali differenze possono essere compensate esponendo le superfici in ombra alla luce del sole fino a che il colore non risultati uniforme. Questo processo più richiedere molto tempo, ma più essere velocizzato utilizzato con cautela una lampada a raggi ultra-violetti. Tenere i diffusori lontani da fonti di colore, come, ad esempio, termosifoni o termoconvettori ad aria per evitare l'insorgenza di piccole crepe nella venatura del legno.
