BEDIENUNGSANLEITUNG 706 S2 BOWERS & WILKINS

Willkommen bei Bowers & Wilkins. Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgegliedte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in ihrer Zuhause sind. Wir teilen seine Meinung und jeder von uns entwickelte Produkt basiert darauf.

Dies ist ein erstklassiges Produkt, dessen Installation und Setup gut durchdacht werden müssen. Wir empfehlen dazu, sich ein weniger Zeit zunehmen und diese Bedienungsanleitung vor der Installation zulesen. Fortsetzung auf Seite 15

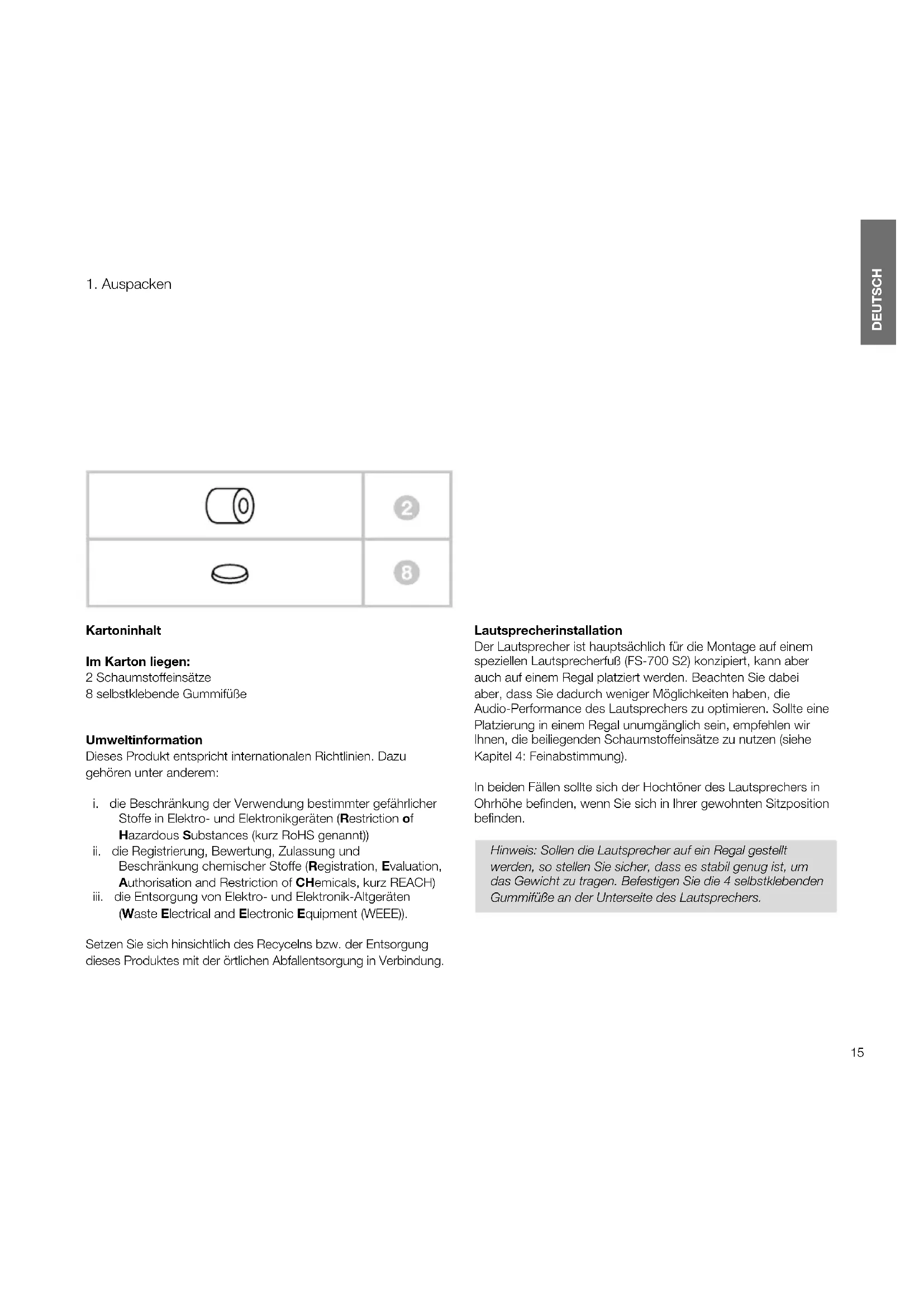

2 Schaumstoffeinsätze
8 selbstklebende GummifüBe

Umweltinformation

Dieses Produkt entspricht internationalen Richtlinien. Dazu gehoren unter anderem:

i. die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt))
ii. die Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe (Registration, Evaluation, Authorisation and Restriction of CHEmicals, kurz REACH)
iii. die Entsorgung von Elektro- und Elektronik-Altgeräten (Waste Electrical and Electronic Equipment (WEEE)).

Setzen Sie sich hinsichtlich des Recyclens bzw. der Entsorgung deses Produktes mit der ortlichen Abfallentsorgung in Verbindung.

Lautsprecherinstallation

Der Laatsprecher ist hauptsächlich für die Montage auf einem speziellen Laatsprecherfuß (FS-700 S2) konzipiert, kann aber auch auf einem Regal platziert werden. Beachten Sie darüber aber, dass Sie dadurch weniger Möglichkeit haben, die Audio-Performance des Laatsprechers zu optimieren. Soltte eine Platzierung in einem Regal unumganglich sein, empfehlen wir Ohnen, die beiliegenden Schaumstoffeinsätze zu nutzen (siehe Kapitel 4: Feinabstimmung).

In beiden Fällen sollen sich der Hochtöner des Laufsprechers in Ohrhche befinden, wenn Sie sich in Ihr gewohnten Sitzposition befinden.

Hinweis: Sollen die Laufsprecher auf ein Regal gestellt werden, so stellen Sie sicher, dass es stabil genug ist, um das Gewicht zu tragen. Befestigen Sie die 4 selbstklobenden Gummifübe an der Unterseite des Laufsprechers.

2. Positionierung

Positionierung der Laufsprecher

Eine weitere Optimierung der Laufsprecherposition macht in der Regel Sinn, da sie zu einer Verbesserung der Klangqualität führen kann.

Versuchen Sie sowohl bei Stereo-als auch bei Heimkino-Installationen sicherzustellen, dass die direkte Umgebung in puncto Akustik für alle Laufsprecher ähnlich ist. Befindet sich beispielsweise ein Laufsprecher in der Höhe einer nachten Wand, während der andere Laufsprecher von weichen Einrichtungsgegenständen und Vorhängen umgeben ist, so leiden darunter die Klangqualität und das Stereoklangbild.

Herkömmliche Stereosysteme

Zunachst sind die Laufsprecher in einem Abstand von 1,5 bis 3m in zwei Ecken eines gleichseitigen Dreiecks zu platzieren, das an der dritten Ecke durch den Horbereich verwollständigt wird. Der Abstand zur Rückwand sollte ca. 0,5m , der Abstand zu den Seitenwänden mindestens 0,5m betragen (siehe oben).

Werden die Laufsprecher für die Frontkanä eines Heimkinosystems genutzt, so sollen den laufsprecher bisher zusammengestellt werden als bei 2-Kanal-Audiosystemen, da die Surroundkanä zu einer Erweiterung des Klangbildes führen. Eine Positionierung der Laufsprecher innerhalb von ungebärn 0,5 m zu den Seiten des Bildschirms ist darüber hinaus sehr hilfreich, um das Klangbild optimal an das visuelle Bild anzupassen. Wie bei der Positionierung in konventionellen Stereosystemen sollen den Laufsprecher einen Abstand von mindestens 0,5 m zu den Seitenwänden haben. Mochten Sie ihren Laufsprecher an der Rückwand platzieren und ist der Bassanteil dadurch zu dominant, so erhalten Sie im Kapitel Feinabstimmung Informationen zum Einsatz der Schaumstoffeinsätze.

Magnetische Streufelder

Die Lautsprecherchassis erzeugen ein magnetisches Streufeld, das über die Gehäusegrenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (CRT-Fernsehgeräten, Computerbildschirmen, Discs, Audio- und Videobändern, Scheckkarten usw.) und Lautsprecher zu bewahren. Magnetische Streufelder haben keinen Einfluss auf LCD-, OLED- und Plasma-Bildschirme.

3. Anschlieben der Laufsprecher

Schalten Sie alle Gerät während des Anschliebens ab.

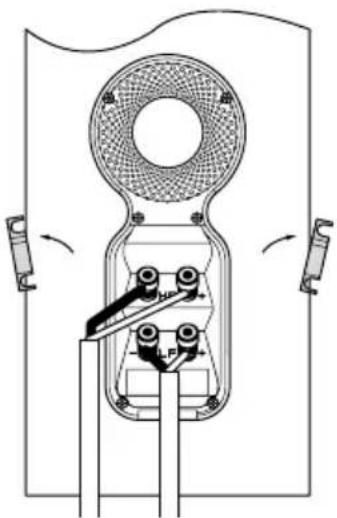

An der Laatsprecherrückseite sind jeweils zwei Anschlussklemmen über Brücken miteinander verbunden. Im konventionellen Betrieb (siehe oben links) bleiben die Brücken (wie bei der Lieferung) in ihrer Position und nur ein Anschlussklemmenpaar wird an den Verstärker angeschlossen. Sollen die Laatsprecher im Bi-Wiring-Verfahren betrieben werden (siehe oben rechts), müssen zunachst die Brücken entfern't werden. Hierbei werden alle vier Anschlussklemmen mit dem Verstärker verbunden. Bi-Wiring kann die Detailtreue im Tieftonbereich verbessern.

Stellen Sie sicher, dass die positiven (roten und mit + gekennnzeichnen) Anschlussklemmen am Lautsprecher mit dem positiven Ausgang am Veränder er und die negativen (schwarzen und mit - gekennnzeichnen) Anschlussklemmen mit dem negativen Ausgang am Veränder verbunden werden. Ein nicht korrektes Anschlieben der Kabel kann zu einer Verschlechterung des Klangbildes und zu Bassverlusten führen.

Lassen Sie sich bei der Auswahl der Lautsprecherkabel von ihrer autorisierten Fachhändler beraten.

4. Feinabstimmung

O
Hz

Hz

Hz

Vergewissem Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

Ein großerer Abstand zwischen Laufsprechem und Wänden führt zu einer Reduzierung des Bassniveau. Der Raum hinter den Laufsprechem schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die Laufsprecher bisher an die Wände gestellt werden. Mochten Sie das Bassniveau reduzieren, ohne den Abstand zwischen Laufsprechem und Wand zu vermöbern, setzen Sie die Schaumstoffeinsätze in die Bassreflexöffnungen ein (siehe oben).

Steht das Bassniveau nicht im Einklang mit der Frenz, so ist dies auf starke Resonanzen im Raum zurückzuführen. Selfbst kleinste Änderungen bei der Laatsprecherpositionierung bzw. in der Hörposition konnen, sondern bei tiefen Frenzungen, eine erhebliche Wirkung auf die wahrgenommene Klangqualität haben. Versuchen Sie also, ihre Hörposition zu verändern oder ihre Laatsprecher an eine andere Wand zu stellen.

Haben Sie diese Möglichkeit nicht, so können Sie auch die beiliegenden Schaumstoffeinsätze nutzen. Sie bestehen aus zwei Teilen, so dass Sie entweder nur den Teil des Einsatzes mit dem größeren Durchmesser oder aber beiden Teile zusammen nutzen können. Bei Nutzung des kompletten Schaumstoffeinsatzes ist die Reduzierung des Bassniveauaus größter als wenn Sie nur den Teil des Einsatzes mit dem größeren Durchmesser verwenden.

Achten Sie bei Einsatz der Laufsprecherständer darauf, dass diese fest auf dem Boden stehen. Verwenden Sie durch den Boden durchgehende Spikes und passen diese so an, dass alle Unebenheiten des Bodens ausgegliedchen werden. Nutzen Sie unsere FS-700 S2-Laufsprecherständer, so empfehlen wir, dass Sie diese zur Optimierung der Standfestigkeit und der Audio-Performance maximal befüllen. Verwenden Sie dazu geeignetes Material wie beispelseweise getrockneten Sand.

1. Einlaufphase 6. Pflege

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Laufsprechers. Werde er in einer kühlen Umgebung gelagert, so wird es eine Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Laufsprecher besteht, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager-und Einsatzbedingungen. Grundsatzlich kann man sagen, dass es eine Woche dauert, bis sich die Laufsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die Mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprehen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Testen Sie zuerst an einer klinen, unauffälligen Stelle, da eine Reinigungssprodukte manche Oberflächen beschädigten konnen. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produkte. Kleine Punkte auf der lackierten Oberfläche konnen mit einer verdünnten, parlumfrei Seifenlösung entfern wirden. Streifen konnen mit einem Glasreiniger oder durch vorsichtiges Abwischen mit einem trockenen Mikrofasertuch beseitigt werden. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Laufsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.

Echtholzfurniere werden zur Minimierung von Farbveränderungen mit einem Speziallack behandelt. Trotzdem ist, wie bei allen Naturwerkstoffen, mit der Zeit mit gingefugigen Farbveränderungen zu rechnen. Diese können ausgeglichen werden, indem Sie alle Furnieroberflächen gleichmäßig dem Sonnenlicht aussetzen, bis die Farbe wieder einheitlich ist. Dieser Prozess kann lange dauern,{lssst sich aber durch den vorsichtigen Einsatz einer UV-Lampe beschleunigen. Sie konnen Rissen im Furnier vorbeugen, indem Sie einen ausreichenden Abstand zwischen den Lautsprechn und direkten Wärmequellen (z. B. Heizkörpern und Warmluftventilatoren) halten.
