Marca	Whirlpool
Modello	SMO 658CNE
Tipo di prodotto	Cucina da incasso con forno
Alimentazione elettrica	230 V / 50 Hz, 16 A (rete domestica >3 kW)
Funzioni di cottura principali	6th Sense, Calore pulsato + Vapore, Calore pulsato, Aria mescolata, Cook 4, Turbo Grill, Surgelati, Pezzi grandi, Lievitazione pasta, Scongelamento, Mantenere al caldo, Eco Calore pulsato, Convezione, Preriscaldamento rapido
Funzioni vapore	Calore pulsato + Vapore, 3 livelli di vapore (Basso, Medio, Alto)
Pulizia automatica	Pirolisi (completo ed eco), Svuotamento, Decalcificazione
Capacità serbatoio acqua	1,5 litri
Accessori forniti	Griglia metallica, Leccarda, Teglia da forno
Tipi di lampadina	Alogena 20-40 W / 230 V, tipo VG9, T300 °C
Numero di livelli griglia	5 livelli
Blocco bambini	Sì (pressione prolungata sul pulsante di ritorno)
Modalità Demo	Sì (disponibile nelle impostazioni)
Modalità Eco	Sì (riduce luminosità e spegne lampada dopo 1 min)
Funzione partenza ritardata	Sì (programmazione ora di fine)
Funzione timer	Sì (senza cottura)
Preferiti	Fino a 10 funzioni preferite registrabili
Porta rimovibile	Sì (per pulizia)
Riparabilità	Lampadina e porta sostituibili dall'utente
Servizio post-vendita	Contattare servizio Whirlpool con codici targhetta matricola
Paese di origine	Non specificato nel manuale

Domande frequenti - SMO 658CNE WHIRLPOOL

Come impostare la lingua per il primo utilizzo?

Al primo accensione, lo schermo mostra 'English'. Usa i pulsanti + o - per scorrere le lingue, quindi premi il pulsante di conferma per convalidare. Puoi cambiare la lingua in seguito nel menu IMPOSTAZIONI > LINGUA.

Come utilizzare la cottura a vapore?

Seleziona la funzione Calore pulsato + Vapore o una ricetta 6th Sense. Riempire il serbatoio acqua tramite il cassetto (capacità 1,5 L) fino a quando lo schermo mostra 'SERBATOIO PIENO'. Durante la cottura, se l'acqua manca, un messaggio invita ad aggiungere acqua. La porta deve rimanere chiusa.

Cosa fare se lo schermo mostra 'F' seguito da un numero?

Si tratta di un codice di errore che indica un guasto. Annota il numero visualizzato dopo 'F' e contatta il Servizio post-vendita Whirlpool con queste informazioni. Spegnere e riaccendere il forno per verificare se il problema persiste.

Come pulire il forno con la funzione pirolisi?

Rimuovere tutti gli accessori e i supporti griglia. Seleziona Pirolisi o Pirolisi Eco nel menu. Chiudi la porta e premi avvio. La porta si blocca automaticamente durante il ciclo. Dopo il raffreddamento, pulire le ceneri con un panno umido.

Come impostare l'ora del forno?

Vai al menu IMPOSTAZIONI (pulsante ⑥) e seleziona OROLOGIO. Usa i pulsanti + e - per impostare le ore, conferma, poi imposta i minuti e conferma di nuovo.

Posso usare il forno senza preriscaldamento?

Sì, per alcune funzioni come Surgelati o Grill, il preriscaldamento non è necessario. Per le altre funzioni, il preriscaldamento migliora la cottura. Se si posizionano gli alimenti prima della fine del preriscaldamento, la qualità può essere compromessa.

Come sostituire la lampadina del forno?

Scollegare l'apparecchio. Rimuovere i supporti griglia. Rimuovere il coperchio della lampadina. Sostituire la lampadina con una lampadina alogena 20-40 W/230 V tipo VG9, T300 °C. Riposizionare il coperchio spingendo saldamente. Non toccare la lampadina a mani nude.

Cosa fare se la porta del forno non si apre?

Se un ciclo di pulizia pirolisi è in corso, attendere la fine e il completo raffreddamento. Dopo un ciclo vapore, la porta potrebbe essere bloccata momentaneamente. Verificare che il blocco bambini non sia attivo (pressione prolungata sul pulsante di ritorno).

Come attivare la modalità Demo?

Nel menu IMPOSTAZIONI, seleziona DEMO e scegli On. Il forno funziona senza riscaldare. Per disattivare, torna nello stesso menu e seleziona Off.

Quali accessori sono forniti con il forno?

Il forno viene fornito con una griglia metallica, una leccarda e una teglia da forno. Accessori aggiuntivi (guide scorrevoli, ecc.) possono essere acquistati separatamente presso il servizio post-vendita.

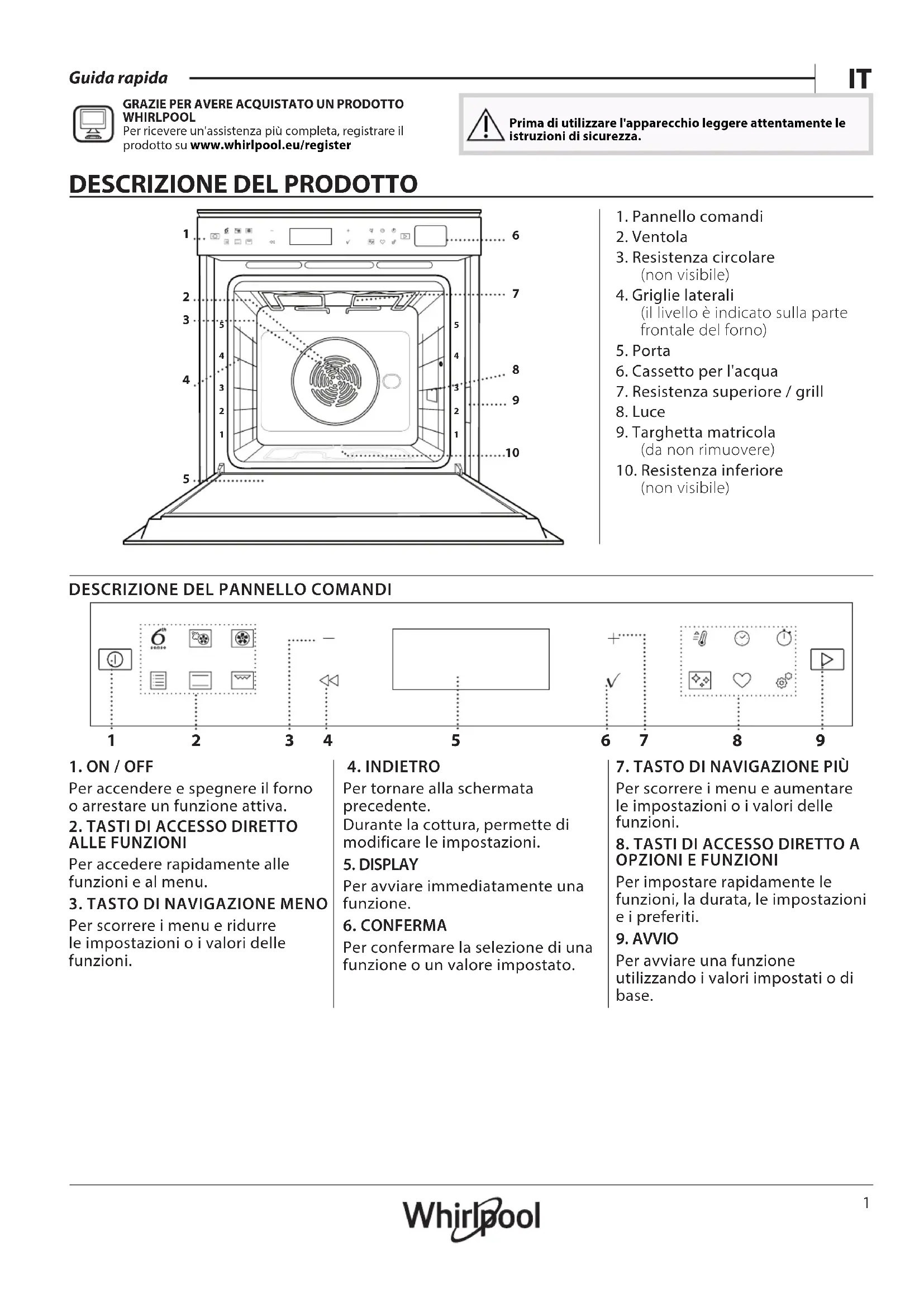

MANUALE UTENTE SMO 658CNE WHIRLPOOL

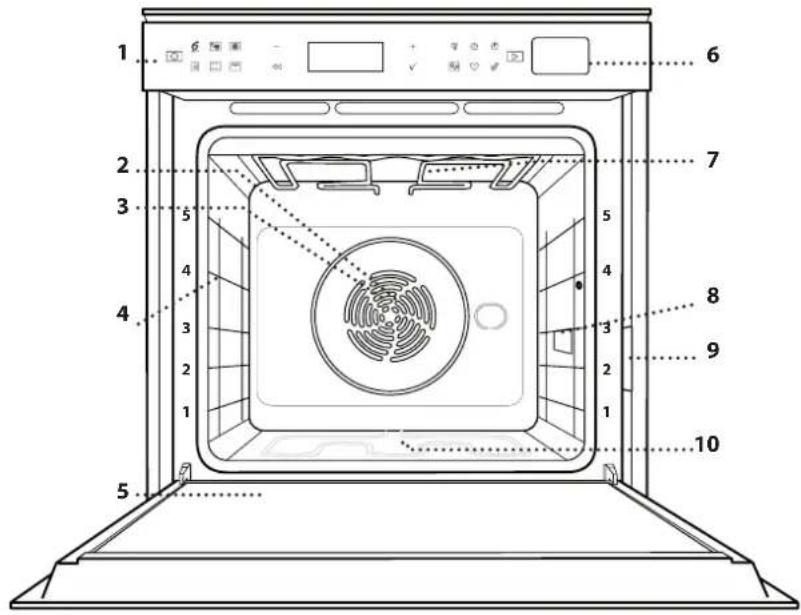

DESCRIZIONE DEL PRODOTTO

1. Pannello comandi
2. Ventola
3. Resistenza circolare (non visible)
4. Griglie laterali (il livello è indicato sulla parte frontale del forno)
   5.Porta
5. Cassetto per l'acqua
6. Resistenza superiore / grill
7. Luce
8. Targhetto matricola (da non rimuovere)
9. Resistenza inferiore (non visible)

DESCRIZIONE DEL PANNELLO COMANDI

1. ON/OFF

Per accendere e spegnere il forn o arrestare un funzione attiva.

1. TASTI DI ACCESSO DIRETTO ALLE FUNZIONI

Per accedere rapidamente alle funzioni e al menu.

1. TASTO DI NAVIGAZIONE MENO

Per scorrere i menu e ridurre le impostazioni o i valori delle funzioni.

4.INDIETRO

Per tornare alla schermata precedente.

Durante la cottura, permette di modificare le impostazioni.

5.DISPLAY

Per avviare immediatamente una funzione.

1. CONFERMA

Per confermare la selezione di una funzione o un valore impostato.

1. TASTO DI NAVIGAZIONE PIU

Per scorrere i menu e aumento le impostazioni o i valori delle funzioni.

1. TASTI DI ACCESSO DIRETTO A OPZIONI E FUNZIONI

Per impostare rapidamente le funzioni, la durata, le impostazioni e i preferiti.

1. AVVIO

Per avviare una funzione utilizzando i valori impostati o di base.

ACCESSORI

GRIGLIA LECCARDA TEGLIA GUIDE SCORREVOLI*

Da usare per la cottura degli alimenti o come supporto per pentole, tortiere e altri utensili da cucina.

Da posizionare sotto la griglia per raccogliere i sicchi di cottura o come piatra per cuocere carri, pesci, verdure, focacce, ecc.

Da usare per cuocere prodotti di panetteria e pasticceria, maanche carne arrosto, pesce al cartoccio, ecc.

Per facilitare l'insertimento o la rimozione degli accessori.

• Disponibile solo su alcuni modelli
  Il numero e il tipo di accessori possono variate a seconda del modello acquistato.
  É possible-acquistare separamentealtiaccessori presso il ServizioAssistenza.

INSERIRE LA GRIGLIA E ALTRI ACCESSORI

Inserire la griglia orizzontalmente facendola scivolare sulle griglie laterali inerendo daprima il lato rialzato orientato verso l'alto.

Gli altri accessori, come la leccarda o la teglia, si inseriscono orizzontalmente come la griglia.

TOGLIERE E RIMONTARE LE GRIGLIE LATERALI

• Per togliere le griglie, sollevarle e sganciare la parte inferiore alla sede tirandola leggermente: a questo punto è possibile rimuovere le griglie.
• Per rimontare le griglie, inserirle daprima nelle sedi superiori. Avvicinarle alla cavity tenendo sollevato, quando abbassare in posizione nelle sedi inferiori.

MONTARE LE GUIDE SCORREVOLI (SE PRESENTI)

Togliere dal forno le griglie laterali e rimuovere la protezione in plastica/DDle guide scorrevoli.

Ancorare alla griglia laterale la clip superiore della guida e farla scivolare fino a fine corsa; abbassare in posizione l'altra clip. Per fissare la guida, premere la parte inferiore della clip contro la griglia laterale. Assicurarsi che le guide possano scorrere liberamente. Ripetere esta operazione sull'altra griglia laterale, allo stesso livello.

Note: le guide scorrevoli possono essere montate a qualiasi livello.

FUNZIONI

6^th SENSE

Questa funzione permette la cottura

completamente automatica di tutte le pietanze (lasagne, carne, pesce, verdure, torte dolci e salute, pane, pizza).

Perutilizzare al meglio esta funzione si raccomanda di seguire leindicazioni della tabella di cottura.

TERMOVENTILATO + VAPORE

quellet della cottura termoventilata,questa funzione permette di ottenere una cottura piacevolmente croccante e dorata all'esterno mantenendo l'interno tenero e successo.Per ottenere risultati ottimali, si consiglia di scegliere un livello di vapore ALTO per il pesce,MEDIO per la carne e BASSO per pane e dolci.

TERMOVENTILATO

Per cuocere contemporaneamente su più

ripliani (massimo tre) alimenti diversi che richiedono la medesima temperatura di cottura. Questa funzione permette di eseguire la cottura senza trasmissione di odori da un alimento all'altro.

FUNZIONI TRADIZIONALI

- VENTILATO

Per cuocere carni o torte ripiene su un solo ripiano.

-FUNZIONI COOK 4

Per cuocere contemporaneamente su quattro ripiani alimenti diversi che richiedono la medesima temperature di cottura. Questa funzione cui essere utilizzata per cuocere biscotti, torte, pisze (anche surgelate) e per preparare un pasto completo. Per ottenere risultati ottimali si raccomanda di seguire la tabella di cottura.

TURBO GRILL

Per arrostire grossi tagli di carne (cosciotti, roast beef, polli). Si consiglia di utilizzare una leccarda per raccogliere i liquidi di cottura: posizonarla un livello sotto la griglia e aggiungere 500ml di acqua potabile.

CIBISURGELATI

Questa funzione selezione automaticamente la temperature e la modalità di cottura ottimali per 5 diverse categorie di alimenti pronti surgelati. Non è necessario preriscaldare ilorno.

- FUNZIONI SPECIALI

》MAXI COOKING

Per cuocere tagli di carne di grosse dimensioni (superiori ai 2,5kg ). Si suggerisce di girare la carne durante la cottura per ottenera una doratura omogenea su entrambi i lati. è preferibile irrorarla di tanto in tanto con il fondo di cottura per evitare che si asciughi eccessivamente.

> LIEVITAZIONE IN CORSO

Per ottener una lievitazione ottimale di impasti dolci o salati. Per preservare la qualità della lievitazione, non attivare la funzione se il

forno è ancorta caldo dopo un ciclo di cottura.

» SCONGELAMENTO

Per velocizzare lo scongelamento degli alimenti. Disporre gli alimenti sul ripiano intermedio. Si suggerisce di lasciare l'alimento nella sua confezione per impedire che si asciughi eccessivamente all'esterno.

TIENIN CALDO

Per mantenere caldi e croccanti cibi appena cotti.

ECOTERMOVENTILATO

Per cuocere arrosti ripieni e filtti di carne su uno stesso ripiano. La circolazione intermittente dell'aria impedisce un'eccessiva asciugatura degli alimenti. In questa funzione ECO la luce rimane spenta durante la cottura. Perutilizzare il ciclo ECO e ottimizzare quindi i consumi energetici, la porta forno non deve essere aperta fino a completeness della cottura del cibo.

STATICO

Per cuocere qualsiasi tipo di pietanza su un solo ripiano.

GRILL

Per grigliare costate, spiedini e salsicce, gratinare verdure o dorare il pane. Per la grigliatura delle carni, si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile.

PRERISC RAPIDO

Per riscaldare rapidamente ilorno.

TIMER

Per modificare i tempi di cottura delle funzioni.

CONTA MINUTI

Per impostare il timer allaattivare una funzione.

PULIZIA

PULIZIA AUTOMATICA - PIROLISI

Per eliminare lo sporco generato alla cottura tramite un ciclo ad altissima temperatura. E' possibile selezionare due cicli di autopulizia: un ciclo completo (Pirolisi) e un ciclo più breve (Pirolisi Eco). Si suggerisce di utilizzato il ciclo rapido a intervalli regolari e quello completo solo in caso di fornso molto sporco.

SCARICO ACQUA

Per svuotare automaticamente la caldaia, evitando che rimangano residui d'acqua quando l'apparecchio deve restare inutilizzato per un dato.

- DECALCIFICAZIONE

Per rimuovere i depositi di calcare alla caldaia. Si consiglia di attivare la funzione a intervalli regolari. In caso contrario, sul display comparirà un messaggio per ricordare che è necessario pulire ilorno.

IMPOSTAZIONI

Per regolare le impostazioni delorno.

Attivando la modalità "ECO", la luminosità del display si riduce e la luce si spegne dopo 1 minuto per risparmiare energia. Il display si riattiva automaticamente premendo un tasto qualsiasi.

Se la modalità "DEMO" è impostata su "On", tutti i comandi sono operativi e i menu sono disponibili ma il fornò non viene riscaldato. Per disattivare但这a modalità, accedere a "DEMO" dal menu "IMPOSTAZIONI" e scegliere "Off".

Selezionando "RESET", l'apparecchio si spegne e vengono ripristinate le impostazioni della prima accensione. Tutte le impostazioni successive vengono cancellate.

PREFERITI

Per richiamare la lista delle 10 funzioni preferite.

PRIMO UTILIZZO

1. SELEZIONE DELLA LINGUA

Alla prima accensione, è necessario impostare lingua e ora: Sul display compare "English".

Premere φ per-scorrere tra le lingue disponibili e selezionare quella desiderata. Premere per confirmare la selezione.

Nota: la lingua pourrait essereambiata successivement selezionando "LINGUA" nel menu "IMPOSTAZIONI", accessibile premendo.

2. IMPOSTARE L'ASSORBIMENTO DI POTENZA

Il fornò è programmato per assorbire una potenza elettrica compatibile con una rete domestica di capacità superiore a 3 kW (16): nel caso si disponà di una potenza inferiore, è necessario diminuire quello valore (13).

Premere φ per-selezionare 16 "Alto" o 13 "Basso" e premere per confermare.

3. IMPOSTARE L'ORA

Dopo ave selezionato la potenza, è necessario impostare l'ora: sul display lampeggiano le due cifre relative all'ora.

Premere 品 per-impostare I'ora corrente e premere sul display lampeggiano le due cifre relative ai minuti.

Premere ^+ o per impostare i minuti e premere per confermare.

Note: dopo un'interruzione prolungata della corrente potrebbe essere necessario impostare nuovamente l'ora. Selezionare "ORLOGIO" nel menu "IMPOSTAZIONI", accessible premendo © .

4. RISCALDAMENTO DEL FORNO

Un nuovoorno può rilasciare degli odori dovuti alla lavorazione di fabbrica: quello è normale. Prima di cucinare gli alimenti è dunque raccomandato di riscaldare a vuoto il forn o rimuovere agli odore. Rimuovere protezioni di cartone o pellicole trasparenti etogliere gli accessori dal forn. Riscaldare il forn a 200^ircC per circa 1 ora utilizzato preferibilmente una funzione ventilata ("Termoventilato" o "Ventilato").

Nota: è opportuno ventilare la stanza durante e dopo il primo utilizzato.

USO QUOTIDIANO

1. SELECTIONARE UNA FUNZIONE

Premere per accendere il forno: il display migliorare l'ultima funzione utilizzata o il menu principale. Per selezionare una funzione è possibile premere l'icona correspondente (per le funzioni principali) oppure scegliere la voce desiderata da un menu: Per selezionare una funzione da un menu (il display migliorare la prima voce disponibile), premere +o - per selezionare la voce desiderata, quando premere ✓ per confermare.

2. IMPOSTARE LA FUNZIONE

Dopo ave selezionato la funzione desiderata è possibile modificarne le impostazioni. Il display alla in sequenza i valori che è possibile modificare. Premendo « è possibile modificare nuovamente l'impostazione precedente.

TEMPERATURA / LIVELLO GRILL / LIVELLO VAPORE

Quando il valore lampeggia sul display, premere φ

per regolarlo, quando premere per confirmare e procedere con le impostazioni seguenti (per i valori che è possibile modificare).

Usare la stessa procedura per impostare la potenza del grill: Sono disponibili tre livelli di potenza per il grill: 3 (alto), 2 (medio), 1 (basso).

Nella funzione "Termoventilato + Vapore", è possibile scegliere la quantità di vapore tra i seguenti valori: 1 (Basso), 2 (Medio), 3 (Alto).

Nota: una volta attivata la funzione, sera possibile modificare la temperatura o la potenza del grill usingo+o-

DURATA

Quando l'icona lampeggia sul display, premere ^+ o per impostare il tempo di cottura desiderato, quindi premere per confermare. E possibile non impostare la durata se si preferisce gestire manualmente il tempo di cottura: Premere o ^ per confermare e avviare la funzione. Selezionando esta modalità non è possibile programmare un avvio ritardato.

Nota: durante la cottura, premendo e possibile regolare il tempo impostato: premere + o per modificare il valore, quindi premere per confirmare.

FINE COTTURA (AVVIO RITARDATO)

In molte funzioni, una volta impostato un tempo di cottura è possibile posticipare l'avvio della funzione programmando l'ora di fine. Il display alla l'ora di fine nelle l'icona ⑦ lampeggia.

Premere e per-impostare l'ora di fine cottura desiderata, quando premere v per confirmare e attivare la funzione. Inserire gli alimenti nelorno e chiudere la porta: la funzione si avviara automaticamente dopo un periodo di tempo calculato per terminare la cottura all'orario impostato.

Note:programmare l'avvio ritardato di una cottura,disattiva in ogni caso la fase di preriscaldamento del forno:la temperatura desiderata viene raggiunta gradualmente, quindi i tempi di cottura si allungheranno leggermente rispetto a quanto indicato nella tabella di cottura.Durante il tempo di attesa, possibile premere ^+ o per regolare l'ora di fine programmata oppure premere 心 per modificare alte impostazioni.Premendo , possibile alternare la visualizzazione tra I'ora di fine cottura e la durata.

.6 ^th SENSE

Queste funzioni selezionano automaticamente la modalità, la temperatura e la durata di cottura più adatte per ottenere risultati ottimali.

Alla richiesta, sera sufficiente indicare le caratteristiche degli alimenti per ottenere un risultato ottimale.

PESO / ALTEZZA / PIZZA (LIVELLI TEGLIA ROTONDA)

Per impostare questa funzione correttamente, seguire leindicazioni che compaiano sul display,impostare i valori desiderati premendo ^+ o,quindi premere ✓ per confermare.

GRADO DI COTTURA / DORATURA

In alcune funzioni 6th Sense è possibile regolare il grado di cottura.

Alla richiesta, premere e per selezionare il livello desiderato tra la cottura al sangue (-1) e un risultato ben fatto (+1). Premere o per confermare e avviare la funzione.

Allo stesso modo, in alcune funzioni 6th Sense è possibile regolare il grado di doratura tra un valore minimo (-1) e un valore massimo (1).

COTTURA A VAPORE

Selezionando la funzione "Termoventilato + Vapore" o una delle altre funzioni 6^th Sense preimpostate, è possibile cuocere qualsiasi tipo di pietanza con l'uso del vapore.

Il vapore penetrà negli alimenti in modo più veloce e uniforme rispetto alla sola aria calda utilizzata nelle funzioni tradizionali:但这a azione riduce i tempi di cottura, preservando le preziose sostanze nutritive degli alimenti e assicurando risultati eccellenti e saporiti in tutte le preparazioni.

É importante che la porta del forno rimanga chiusa per l'intera durata della cottura a vapore.

Per procedere alla cottura a vapore, sare necessario riempire il serbatoio interno del forno usando il cassetto posto sul pannello comandi.

Quando il display在哪 i messaggi "AGGIUNGI ACQUA" o "RIEMPI CASSETTO", après il cassetto premendolo leggermente.

Versare acqua potabile finché compare il messaggio "SERBATOIO PIENO". Il serbatoio ha una capienza massima di circa 1,5 litri.

Chiudere il cassetto spingendolo con attenzione.
verso il pannello finché non è completamente chiuso.
Il cassetto deve restare sempre chiuso, tranne quando
è necessario rabboccare l'acqua.

Sara necessarioaggiungere acqua solo se il livello del serbatoio non è sufficiente per completare la cottura. Si raccomanda di non riempire il serbatoio a forno spento o prima che compaia il messaggio corrispondente sul display.

3. AVVIARE LA FUNZIONE

Dopo aveo confermato i valori predefiniti o avee applicato le impostazioni preferite, premere 四 per attivare la funzione prescelta.

Se è stato impostato un ritardo, premendo >sarà possibile saltare esta fase per avviare subito la funzione programmata.

Note: dopo avere selezionato una funzione, il display consiglia il livello più adatto per那一 funzione. La funzione avviata può essere interrotta in qualsiasi momento premendo.

Se il forno è caldo e la funzione prevede una determinata temperatura massima, sul display compare un messaggio corrispondente. Premere « per tornare alla schermata precedente e scegliere un'altra funzione, oppure attendere il completo raffreddamento del forno.

4. PRERISCALDAMENTO

In alcune funzioni, è prevista una fase di preriscaldamento del forno: una volta avviata la funzione, il display segnala che si è attenuata la fase di preriscaldamento.

Al termine di questa fase, un segnale acustico e il display indicheranno che il forno ha raggiunto la temperatura impostata e comparirà la richiesta "AGG. ALIMENTO".

A Anything to appear la porta, infornare gli alimenti, chiudere la porta e avviare la cottura premendo o.

Note: Introduire gli alimenti nelorno prima della fine del preriscaldamento cui si ristaltati nella cottura. Aprendo la porta durante la fase di preriscaldamento, questa si interrompe temporaneamente. Il tempo di cottura non comprende la fase di preriscaldamento. La temperature finale del fornò cui è essere modificata usando + o - .

5. METTERE IN PAUSA LA COTTURA / GIRARE O CONTROLLARE GLI ALIMENTI

Aprendo la porta, le resistenze vengono disattivate e la cottura viene temporaneamente interrotta.

Per riprendere la cottura, chiudere la porta.

Alcune funzioni 6th Sense prevedono che gli alimenti vengano girati durante la cottura.

Questa richiesta sera segnalata da un segnale

acustico e da un messaggio corrispondente sul display. Apriere la porta, eseguire l'opération indica t aul display, chiudere la porta e premere per continuare la cottura.

Allo stesso modo, quando manca il 10% del tempo di cottura impostato, il forn o richiede di controllare gli alimenti.

Questa richiesta sare segnalata da un segnale acustico e da un messaggio corrispondente sul display. Controllare gli alimenti, chiudere la porta e premere o per continuare la cottura.

Nota: premendo é possible ignoreare le operazioni richieste. In agli caso, una volta trascorso un dato tempo除去 che l'operazione venga eseguita, il forno riprende automaticamente la cottura.

6. FINE COTTURA

Allo scadere del tempo programmatico, un segnale acustico e il display avvisano che la cottura è terminata.

Premere per continuare la cottura in modalità manuale (senza timer) o premere + per prolungare il tempo di cottura impostando una nuova durata. In entrambi i casi, i parametri di cottura saranno mantenuti.

DORATURA

Con alcune funzioni, alla fine della cottura il forno consente di dorare la superficie del cibo grazie all'utilizzo del grill.

Quando il display在哪 i messaggio correspondente, premendo viene avviato un ciclo di doratura di cinque minuti. Questa funzione può essere interrotta in qualsiasi momento premendo ① per spegnere ilorno.

.PREFERITI

Al termine della cottura, sul display compare un messaggio che propone di salvare la funzione nella lista dei preferiti con un numero da 1 a 10.

Se si desidera salvare la funzione tra i preferiti e memorizzare le impostazioni correnti per usi successivi premere ,oppure premere per ignore la richiesta.

Dopo aveo premuto vpremere o per selezionare il numero di posizione, quando premere v per confermare.

Nota: se la memoria è piena o la posizione è giornata, viene chiesto di confermare la sovrascrittura della funzione precedente.

Per richiamare successivement le funzioni salvate premere 心 : il display mosterea la lista delle funzioni preferite.

Premere ④ -per-selezionare la funzione, confermarla premendo e attivarla premendo.

PULIZIA

PULIZIA AUTOMATICA -PIROLISI

Non toccare il forn o durante il ciclo di pirolisi. Tenere i bambini e gli animali lontani dal forn o durante e dopo(fino a una completa areazione della stanza) il ciclo di pirolisi.

Prima di attivare la funzione rimuovere tutti gli accessori dal forno, comprese le guide laterali. Se il forno è installato sotto un piano di cottura, accertarsi che durante il ciclo di pulizia automatica i bruciatori o le piastre elettriche siano spente. Per ottenerere risultati ottimali, prima di usare la funzione di pirolisi si consiglia di eliminare i residui alla cavity e di pulire il vetro interno della porta. Si consiglia di attivare la funzione di pirolisi sostanto se l'apparecchio è molto sporco o emana cattivi odori durante la cottura.

Premere per visualizzare "Pirolisi" sul display.

Premere φ per selezionare il ciclo desiderato,\ quindi premere per confermare. Dopo avee\ sezionato un ciclo, è possibile premere + o per\ impostare l'ora di fine cottura (o di avvio ritardato) e\ premere per confermare.

Alla richiesta, pulire la porta e rimuovere tutti gli accessori, quindi chiudere la porta e premere >]: ilorno avvia il ciclo di autopulizia e la porta si blocca automaticamente: sul display compare un messaggio di avviso nelle un conto alla rovescia indica lo stato di avanzamento del ciclo in corso.

A ciclo ultimato, la porta rimane bloccata sino a quando non viene raggiunta una temperatura sicura.

Note: Il ciclo pirolitico può essere attivatoanche quando il serbatoio è pieno d'acqua.

SCARICO

Questa funzione permette di scaricare l'acqua per impedire che ristagni nel serbatoio. Per un utilizzo ottimale dell'apparecchio, si consiglia di effettuare

sempre lo scarico agli volta che siutilizza il fornocon un ciclo a vapore.

Una volta selezionata la funzione "Scarico", premere e seguire le azioni indicate: aprire la porta e appoggiare una caraffa capiente tutto l'ugello di scarico, situato nella parte in basso a destra del pannello. Una volta iniziato lo scarico, tenere la caraffa in posizione fino al

termine del processo. La durata media dello scarico a piano carico è di circa tre minuti.

Se necessario, è possibile mettere in pausa il processo di scarico premendo il pulsante INDIETRO o STOP (per esempio nel caso in cui la vasca fosse più piena d'acqua a meta del processo di scarico).

La caraffa delve ave una capienza minima di 2 litri.

Nota: per garantire che l'acqua sia fredda, non è possibile eseguire questa attività prima che siano trascorse 4 ore dall'ultimo ciclo (o dall'ultima volta che il prodotto è stato alimentato). Durante quello tempo di attesa il display mostrera il seguente feedback "L'ACQUA è CALDA ATTENDERE".

- DECALCIFICAZIONE

Questa funzione speciale, che viene attivata periodicamente, ha lo scopo di mantenere il serbatoio e il circuito del vapore in condizioni ottimali.

Il messaggio verrà visualizzato sul display, per ricordare di eseguire questa operazione regolaremente.

Il fabbisogno di decalcificazione viene attivato dal numero di cicli di cottura a vapore eseguiti o dalle ore di lavoro del bollitore a vapore dall'ultimo ciclo di decalcificazione (vedere la tabella sottostante).

IL MESSAGGIO "DECALCIFICARE"APPARE DOPO	COSA FARE
15 cicli di cottura a vapore	Si consiglia la decalcificazione
22 ore di cottura a vapore
20 cicli di cottura a vapore Non è possibile eseguire un ciclo a vapore fino a quando non viene eseguito un ciclo di decalcificazione
30 ore di cottura a vapore

La procedura di decalcificazione può essere eseguita ogniquivalvolta l'utente desideri una pulizia più profonda del serbatoio e del circuito del vapore interno.

La durata media della funzione è di circa 180 minuti. Dopo ave avviato la funzione, eseguire le operazioni indicate sul display.

Nota: è possibile mettere in pausa la funzione; se tuttavia si scegli di annullarla, sare necessario ripetere l'intero ciclo di decalcificazione dall'inizio.

FASE 1: SCARICO IN CORSO (fino a 3 min.)

Quando il display visualizza <POSIZIONARE UN RECIPIENTE DI RACCOLTA SOTTO L'UGELLO> , procedere con lo scarico come descriptors nel paragrafo dedicato allo Scarico.

Nota: per garantire che l'acqua sa fredda, non è possibile eseguire questa attività prima che siano trascorse 4 ore dall'ultimo ciclo (o dall'ultima volta che il prodotto è stato alimentato). Durante quello tempo di attesa il display migliorare il seguente feedback "L'ACQUA è CALDA - ATTENDERE".

La caraffa delve ave una capienza minima di 2 litri.

>FASE 2:DECALCIFICAZIONE IN CORSO (~120 min.)

Quando il display visualizza , versare la soluzione decalcificante nel cassetto. Si consiglia di preparare la soluzione decalcificante versando 3 bustine (correspondenti a 75g) di anticalcare specifico Oven WPRO * in 1,7 litri d'acqua potabile a temperatura ambiente.

Una volta versata la soluzione decalcificante all'interno del cassetto, premere per avviare il processo di decalcificazione principale. Le fasi di decalcificazione non richiedono la presenza dell'utente davanti all'apparecchio. Al termine di agli fase, verrà riproduzione un feedback acustico e il display migliorà le istruzioni per procedere con la fase successiva.

FASE 3: SCARICO IN CORSO (fino a 3 min.)

Quando il display visualizza <POSIZIONARE UN RECIPIENTE DI RACCOLTA SOTTO L'UGELLO> , procedere con lo scarico come descriptors nel paragrafo dedicato allo Scarico.

FASE 4: RISCIACQUO (~20 min.)

Il ciclo di risciacquo ha la funzione di pulire il serbatoio e il circuito del vapore.

Quando il display visualizza <AGGIUNGERE ACQUA PER RISCIACQUARE, versare l'acqua potabile nel cassetto, fino a quando il display在哪 "SERBATOIO PIENO", quando premere per avviare il primo risciacquo.

FASE 5: SCARICO IN CORSO (fino a 3 min.)
FASE 6: RISCIAICQUO (~20 min.)
FASE 7: SCARICO IN CORSO (fino a 3 min.)
FASE 8: RISCIAICQUO (~20 min.)
FASE 9: SCARICO IN CORSO (fino a 3 min.)

Dopo l'ultima operazione di scarico premere OK per completing la decalcificazione.

Quando la procedura di decalcificazione è completeness, sera possibile utilizzato tutte le funzioni del vapore.

*Il decalcificante WPRO è il prodotto professionale consigliato per il mantenimento delle migliorie prestazioni della funzione vapore nel forno.Seguire le istruzioni riportate sulla confezione del prodotto. Per ordin e informazioni, contattare il Servizio Assistenza o www.whirlpool.eu

Whirlpool non sare responsabile per i danni causati dall'impiego di altri prodotti di pulizia reperibili in commercio.

. CONTAMINUTI

Quando il forno è spento, il display può essere utilizzato come contaminuti. Per attivare但这a funzione, assicurarsi che il forno sia spento e premere +o: sul display lampeggerà l'icona. Premere + o per impostare il tempo desiderato, quindi premere ✓ per attivare il timer.

Un segnale acustico e il display avviseranno che il conto alla rovescia è terminato.

Nota: il conta minuti non attiva nessun ciclo di cottura. Premere ^+ o per modificare il tempo impostato sul timer.

Dopo ave attenuato il conta minuti, èanche possibile selezionare e attivare una funzione.

Premere ① per accendere ilorno, quando selezionare la funzione desiderata.

Una volta avviata la funzione, il timer continuera autonomamente il conto alla rovesciaenza interferire sulla funzione stessa.

Nota: Durante esta fase non sare possibile vedere il conta minuti (sarà visualizzata solo l'icona ), ma il conto alla rovescia continuera. Per tornare a visualizzato il conta minuti, premere per interrompere la funzione correntemente attiva.

. BLOCCO TASTI

Per bloccare i tasti, tenere premuto per almeno cinque secondi. Per disattivare, ripetere la stessa procedura.

Nota: esta funzione può essere attivataanche durante la cottura.Per ragioni di sicurezza, è possibile spagnere il forno in qualsiassi momento premendo 0

CATEGORIE DI ALIMENTI QUANTITÀ CONSIGLIATA				GIRARE (del tempo di cottura)	LIVELLO E ACCESSORI
LASAGNA - 0,5 - 3 kg -					2
CARNE	Manzo arrosto	ArrostO (imp. cottura 0)	0,6 - 2 kg -		3
		Hamburger (imp. cottura 0)	1,5 - 3 cm 3/5		5 4
	Maiale-arrosto	ArrostO	0,6 - 2,5 kg -		3
		Salsicce & wurstel 1,5 - 4 cm 2/3			5 4
	Pollo-arrosto	Intero	0,6 - 3 kg -		2
		Filetto & petto 1 - 5 cm 2/3			5 4
	Spiedini una griglia 1/2				5 4
PESCE	Filetti 0,5 - 3 cm -				3 2
	Filetti-surgelati		0,5 - 3 cm -		3 2
VERDURE	Verdure-arrostite	Patate	0,5 - 1,5 kg -		3
		Verdure-ripliene	0,1 - 0,5 kg cad	-	3
		Verdure-arrostite	0,5 - 1,5 kg -		3
	Verdure-gratinate	Patate	una teqlia	-	3
		Pomodori	una teqlia	-	3
		Peperoni	una teqlia	-	3
		Broccoli	una teqlia	-	3
		Cavolfiori	una teqlia	-	3
		Altro	una teqlia	-	3
TORTE & DOLCI	Torte lievitate	Pan di spagna	0,5 - 1,2 kg	-	3
	Pasticceria & torte ripiene	Biscotti	0,2 - 0,6 kg -		3
		Bigné	una teqlia	-	3
		Crostata	0,4 - 1,6 kg -		3
		Strudel	0,4 - 1,6 kg -		3
		Torta ripiena alla frutta	0,5 - 2 kg -		3
TORTA SALATA	-		0,8 - 1,2 kg	-	2
PANE	Panini		60 - 150 g l'uno	-	3
	Pane in cassetta		400 - 600 g l'uno	-	2
	Pane grande		0,5 - 2,0 kg	-	2
	Baguette		200 - 300 g l'uno	-	3
PIZZA	Sottile		Teglia rotonda	-	2
	Alta		Teglia rotonda	-	2
	Surgelata		Livelli 1 - 4	-	2
ACCESSORI	Griglia Pirofilia o tortiera su griglia Leccarda / piastrà dolci o teqlia su griglia Leccarda / teqlia Leccarda con 500 ml di acqua
RICETTA	LIVELLO VAPORE	PRERISCALDAMENTO	TEMPERATURA (°C)	DURATA (MIN.)	RIPIANO E ACCESSORI
Pasta frolla / Biscotti	BASSO	Si	140 - 150	35 - 55	3
Tortine / Muffin	BASSO	Si	160 - 170	30 - 40	3
Torte lievitate	BASSO	Si	170 - 180	40 - 60	2
Pan di spagna	BASSO	Si	160 - 170	30 - 40	2
Focaccia	BASSO	Si	200 - 220	20 - 40	3
Pagnotta	BASSO	Si	170 - 180	70 - 100	3
Panini	BASSO	Si	200 - 220	30 - 50	3
Baguette	BASSO	Si	200 - 220	30 - 50	3
Patate arrosto	MEDIO	Si	200 - 220	50 - 70	3
Agnello / Manzo / Maiale 1 Kg	MEDIO	Si	180 - 200	60 - 100	3
Vitello / Manzo / Maiale (spezzatino)	MEDIO	Si	160 - 180	60-80	3
Roast beef al sangue 1 kg	MEDIO	Si	200 - 220	40 - 50	3
Roast beef al sangue 2 kg	MEDIO	Si	200	55 - 65	3
Coscia d'agnello	MEDIO	Si	180 - 200	65 - 75	3
Stinco di maiale stufato	MEDIO	Si	160 - 180	85 - 100	3
Pollo / Faraona / Anatra (1-1,5 kg)	MEDIO	Si	200 - 220	50 - 70	3
Pollo / Faraona / Anatra (in peszzi)	MEDIO	Si	200 - 220	55 - 65	3
Verdure ripiene (pomodori, zucchini, melanzane)	MEDIO	Si	180 - 200	25 - 40	3
Filetto di pesce	ALTO	Si	180 - 200	15 - 30	3

ACCESSIONI

Griglia

Pirofilia o tortiera su griglia

Leccarda / piastrà dolci o teglia su griglia

Leccarda / teglia

Leccarda con 500 ml di acqua

TABELLA DICOTTURA

RICETTA FUNZIONE PRERISCALDAMENTO TEMPERATURE (°C) DURATA (MIN.)						RIPIANO E ACCESSORI
Torte lievitate / Pan di Spagna	S1 170 30 - 50					2
	S1 160 30 - 50					2
	S1 160 30 - 50					4	1
Torte ripiene(cheesecake, strudel, torta di mele)	S1 160 - 200 30 - 85					3
	S1 160 - 200 35 - 90					4	1
Biscotti / Pasta frolla	S1 150 20 - 40					3
	S1 140 30 - 50					4
	S1 140 30 - 50					4	1
	S1 135 40 - 60					5	3
Tortine / Muffin	S1 170 20 - 40					3
	S1 150 30 - 50					4
	S1 150 30 - 50					4	1
	S1 150 40 - 60					5	3
Bigné	S1 180 - 200		30 - 40			3
	S1		180 - 190		35 - 45	4	1
	S1		180 - 190		35 - 45*	5	3
Meringhe	S1		90		110 - 150	3
	S1		90 130 - 150			4	1
	S1		90		140 - 160*	5	3
Pane / Pizza / Focaccia	S1 190 - 250		15 - 50			2
	S1 190 - 230		20 - 50			4	1
Pizza (sottile, alta, focaccia)	S1 220 - 240		25 - 50*			5	3
	S1 250 10 - 15					3
Pizza surgelata	S1 250		10 - 20			4	1
	S1 220 - 240		15 - 30			5	3
Torte salute(torta di verdure, quiche)	S1		180 - 190		45 - 55	3
	S1		180 - 190		45 - 60	4	1
	S1		180 - 190		45 - 70*	5	3
Vols-au-vent / Salatini di pasta sfoglia	S1 190 - 200		20 - 30			3
	S1		180 - 190		20 - 40	4	1
	S1		180 - 190		20 - 40*	5	3

COME LEGGERE LATABELLA DI COTTURA

RICETTA	FUNZIONE	PRERISCALDAMENTO	TEMPERATURA (°C)	DURATA (min.)	RIPIANO E ACCESSORI
Lasagne / Flan / Cannelloni / Sformati		Si 190 - 200	45 - 65		3
Agnello / Vitello / Manzo / Maiale (1 kg)		Si	190 - 200	80 - 110	3
Arrostod maiale con cotenna 2 kg - 170	110				2
Pollo / Coniglio / Anatra (1 kg) Si 200 - 230	50 - 100				3
Tacchino / Oca (3 kg)		Si	190 - 200	80 - 130	2
Pesce alorno / al cartoccio (filetti, intero)		Si 180 - 200	40 - 60		3
Verdure ripiene (pomodori, zucchini, melanzane)		Si 180 - 200	50 - 60		2
Pane tostato		-	3 (Alto)	3 - 6	5
Filetti / Trancidi pesce		-	2 (media)	20 - 30 **	4 3
Salsicce / Spiedini / Costine / Hamburger		-	2 - 3 (media - alto)	15 - 30 **	5 4
Pollo arrosto (1-1,3 kg)	v	-	2 (media)	55 - 70 ***	2 1
Cosciotto d'agnello / Stinco	v	-	2 (media)	60 - 90 ***	3
Patate arrosto	v	-	2 (media)	35 - 55 ***	3
Verdure gratinate	v	-	3 (Alto)	10 - 25	3
Biscotti	Biscotti	Si	135	50 - 70	5 4 3 1
Crostate	Crostate	Si	170	50 - 70	5 3 2 1
Pizza tonda	Pizza	Si	210	40 - 60	5 3 2 1
Pasto completo: Crostate (Liv. 5) / Lasagne (Liv. 3) / Carne (Liv. 1)		Si	190	40 - 120 *	5 3 1
Pasto completo: Crostate di frutta (livello 5) / Verdure arrosto (livello 4) / Lasagne (livello 2) / Tagli di carne (livello 1)		Si	190	40 - 120 *	5 4 2 1
Lasagne e carne		Si	200	50 - 100 *	4 1
Carne e patate		Si	200	45 - 100 *	4 1
Pesce e verdure		Si	180	30 - 50 *	4 1
Arrosti ripieni	e	-	200	80 - 120 *	3
Carne in peszzi (coniglio, pollo,agnello)	e	-	200	50 - 100 *	3

* Il tempo di cottura è indicativo: le pietanze possono essere tolte dal forno in tempi differenti secondo preferenza.
Girare gli alimenti a meta cottura.
* Girare gli alimenti a due terzi di cottura se necessario.

La tabella indica la funzione, gili accessori e il livello migliorare da utilizzare per cuocere svariati tipi di cibo.
I tempi di cottura si intendono dall'introduzione degli alimenti nel forno, escluso il preriscaldamento (dove richiesto).
Le temperature e i tempi di cottura sono indicativi e dipendono alla quantità di cibo e dal tipo di accessori.
Utilizzare inizialmente i valori più bassi consigliati e, se il risultato della cottura non è quello desiderato, passare a quelli più alto.
Si consiglia di utilizzare gli accessori in dotazione e tortiere o teglie possibilmente in metallo scuro. E possible utilizzato anche tegami e accessori in pyrex o in ceramica, ma occorre considerare che i tempi di cottura si allungheranno leggermente.

ACCESSION

Griglia

Piroflia o tortiera su griglia

Leccarda / piastra dolci o teglia su griglia

Leccarda / teglia

Leccarda con 500 ml di acqua

PULIZIA E MANUTENZIONE

Assicurarsi che ilorno si sia raffreddato prima di eseguire agli operazione. Non utilizzato appearecchi a vapore.

Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici. Utilizzare guanti protettivi.

Il fornò delve essere disconnesso alla rete elettrica prima di effettuare operazioni di manutenzione.

SUPERFICI ESTERNE

• Pulire le superfici con un panno in microfibra umido. Se molto sporche,aggiungere quale goccia di detergente neutro. Asciugare con un panno asciutto.
  Non usare detergenti corrosivi o abrasivi. Se inavvertamente uno di questi prodotti dovesse venire a contatto con le superfici, pulire subito con un panno in microfibia umido.

SUPERFICI INTERNE

• Dopogni uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo; per asciugare la condensa dovuta alla cottura di alimenti con un elevato contento di acqua, usare a forno freddo un panno o una spugna.
• In caso di sporco tenace sulle superfici interne, si raccomanda di utilizzato la funzione di pulizia

automatica.

• Pulire i vetri della porta con detergenti liquidi specifici.
• Per facilitare la pulizia della porta è possibile rimuoverla.

ACCESSORI

Mettere a bagno gli accessori con detersivo per piatti除去 l'uso, maneggiandoli con quanti da forno, se èspera caldi. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna.

CALDAIA

Per garantire prestazioni ottimali nel tempo, ed evitare incrostazioni dovute al deposito di calcare, si consiglia di attivare con regolarità le funzioni "Scarico acqua" e "Decalcif."

Se la funzione "Termoventilato + Vapore" è rimasta inutilizzata per un lungo periodo, si consiglia di effettuire un ciclo di cottura a forno vuoto riempiendo completeness il serbatoio.

SOSTITUZIONE DELLA LAMPADINA

1. Scollegare ilorno alla rete elettrica.
2. Rimuovere le griglie laterali.
3. Estrarre la protezione della lampadina.
4. Sostituire la lampadina.
5. Riposizionare il coprilampada e premerlo con fermezza fino a quando scatta in posizione.
6. Riappicare le griglie laterali.
7. Ricollegare il fornno alla rete elettrica.

Note: usare solo lampade alogene da 20-40 W/230 ~ V tipo G9, T 300 °C. La lampada utilizzata nel prodotto è specifica per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento (CE) 244/2009). Le lampadine sono disponibili presso il Servizio Assistenza.

• In caso di impiego di lampade alogene, non maneggiare a mani nude, per evitare che vengano danneggiate dalle impronte digitali. Non far funzionare ilorno alla prima aver riposizionato il coperchio.

TOGLIERE E RIMONTARE LA PORTA

1. Per rimuovere la porta, aprirla completamente e abbassare i fermi fino alla posizione di sblocco.

1. Chiudere la porta fino a quando è possibile. Prendere saldamente la porta con entrambé le mani, evitando di tenerla per la maniglia. Per estrarla fácilmente, continuare a chiuderla e contemporaneamente tirarla verso l'alto finché non esce dalle sedi. Togliere la porta e appoggiarla su un piano morbido.

1. Per rimontare la porta, avvincinarla al forno allineando i ganci delle cerniere alle proprie sedi e anticorare la parte superioreagli alloggiamenti.

2. Abbassare la porta e poi aprirla completeness. Abbassare i fermi nella posizione originale: fare attenzione che siano completeness abbassati.

Sara necessario aplicare una leggera pressione per assicurare il corretto posizionamento dei fermi.

1. Provare a chiudere la porta, verificando che sia allineata al pannello di controllo. Se non lo fosse, ripetere tutte le operazioni: funzionando male, la porta potrebbe danneggiarsi.

RISOLUZIONE DEI PROBLEMI

PROBLEMA POSSIBLE CAusa SOLUZIONE
Il fornò non funziona.	Interruzione di corrente elettrica. Disconnaissance alla rete principale.	Verificare che ci sia tensione in rete e che il fornò sia collegato all'alimentazione elettrica. Specnere e riaccendere il fornò e verificare se l'inveniente persistsiste.
Il display在哪 la lettera "F" seguita da un numero o una lettera.	Il fornò è guasto.	Contattare il più vicino Servizio Assistenza Clienti e specificare il numero che segue la lettera "F".
Il fornò non si riscalda. La funzione non si avvia.	È attiva la modalità "DEMO".	Accedere a "DEMO" dal menu "IMPOSTAZIONI" e scegliere "Off".
La luce si spegne.	La modalità "ECO" è impostata su "On".	Accedere a "ECO" dal menu "IMPOSTAZIONI" e scegliere "Off".
La porta non si aprè. Ciclo di pulizia in corso.		Attendere il termine della funzione e lasciare raffreddare il fornò.

Per le linee guida, la documentazione standard e altre informazioni sui prodotti:

• Visitare il site web docs.whirlpool.eu
• Usare il codice QR
• Oppure, contattare il Servizio Assistenza Tecnica (al numero di Telefono riportato sul libretto di garanzia). Prima di contattare il Servizio Assistenza Tecnica, prepararsi a fornire i codici riportati sulla targhetto matricola del prodotto.

DESCRIPCION DEL PRODUCTO
