MANUALE UTENTE CK 1704 ADE

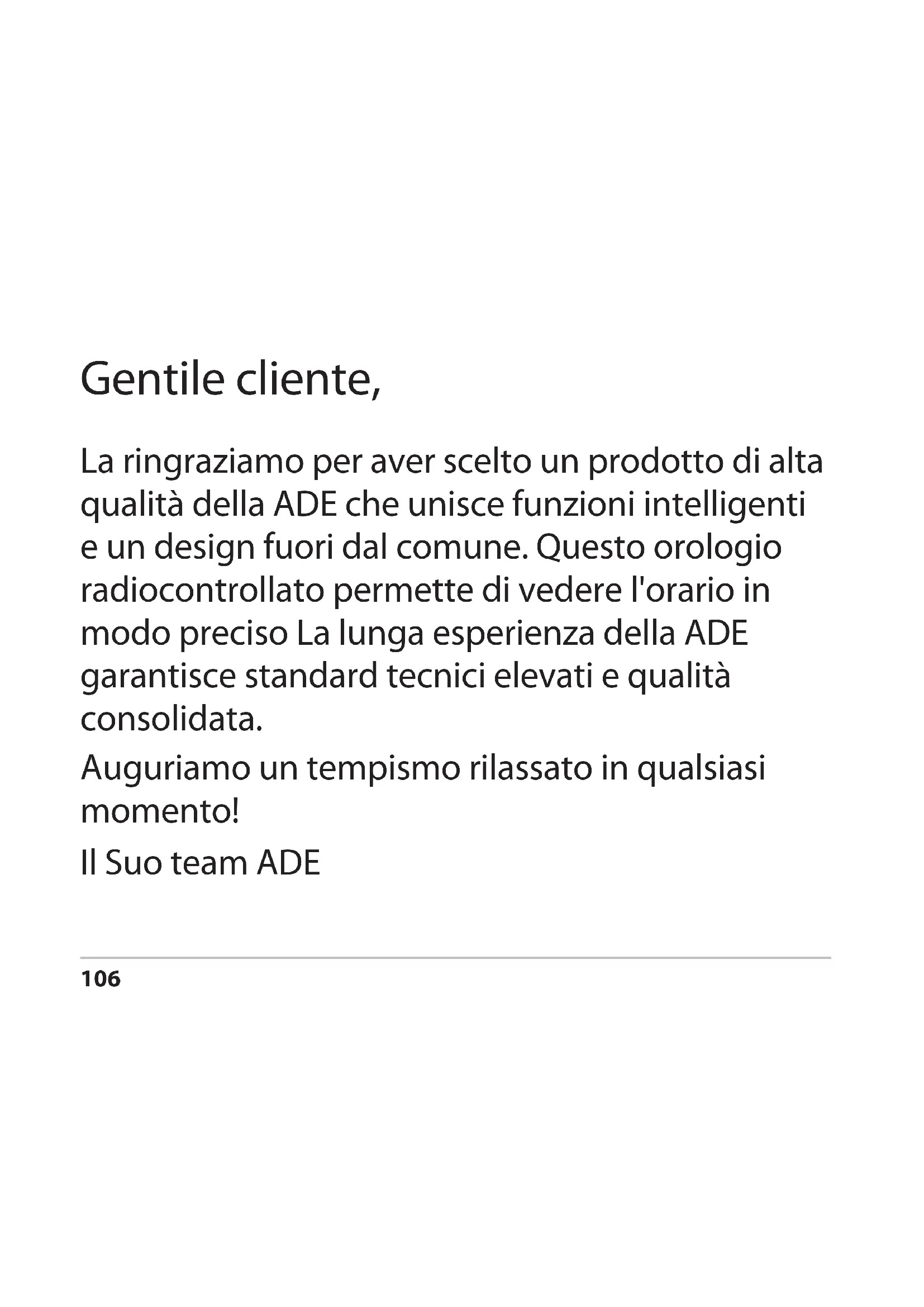

Gentile cliente, La ringraziamo per aver scelto un prodotto di alta qualità della ADE che unisce funzioni intelligenti e un design fuori dal comune. Questo orologio radiocontrollato permette di vedere l'orario in modo preciso La lunga esperienza della ADE garantisce standard tecnici elevati e qualità consolidata. Auguriamo un tempismo rilassato in qualsiasi momento! Il Suo team ADE107

Rimuovere la pellicola protettiva dal display. Informazioni generali Informazioni sulle presenti istruzioni per l'uso Queste istruzioni per l'uso descrivono l'utilizzo sicuro e la cura del prodotto. Conservarle per eventuali consultazioni future. In caso di cessione del prodotto a terzi, consegnare anche le presenti istruzioni per l'uso. La mancata osservanza delle istruzioni per l'uso può causare lesioni alle persone o danni al prodotto.108 Descrizione dei simboli Questo simbolo accompagnato dalla parola PERICOLO mette in guardia contro il rischio di gravi lesioni. Questo simbolo accompagnato dalla parola AVVERTENZA indica il rischio di lesioni di lieve o media entità. Questo simbolo accompagnato dalla parola ATTENZIONE indica il rischio di danni alle cose. Questo simbolo indica ulteriori informazioni o indicazioni generali.109

Sicurezza Il dispositivo può essere utilizzato da bambini con un età superiore a 8 anni e da persone che hanno capacità fisiche, sensoriali o mentali ridotte, oppure con mancanza di esperienza o di conoscenza, solo sotto la supervisione di una persona responsabile o se hanno ricevuto e compreso le istruzioni e i pericoli che potrebbero manifestarsi durante l’uso del dispositivo. I bambini non devono giocare con il dispositivo. I bambini possono eseguire le operazioni di pulizia e manutenzione solo se di età superiore agli 8 anni e sotto la supervisione di una persona adulta. L'ingestione delle batterie può costituire un pericolo mortale. Pertanto, tenete il prodotto e le batterie lontano dalla portata dei bambini piccoli. In caso di ingestione di una batteria, consultare immediatamente un medico.112 PERICOLO per i bambini Tenere lontano dalla portata dei bambini il materiale di imballaggio. In caso di ingestione sussiste il pericolo di soffocamento. PERICOLO di incendio, ustioni e/o esplosione La sostituzione non corretta delle batterie può costituire un pericolo di esplosione. Sostituire le batterie solo con batterie dello stesso tipo o equivalenti. Si veda "Dati tecnici". Le batterie non devono essere ricaricate, riattivate con altri mezzi, smontate, buttate nel fuoco o messe in cortocircuito. Altrimenti, sussiste un forte rischio di esplosione o perdita e potrebbero svilupparsi vapori tossici! Evitare il contatto del liquido delle batterie con la pelle, gli occhi e le mucose. In caso di contatto sciacquare immediatamente con abbondante acqua pulita e consultare immediatamente il medico.113

ATTENZIONE a danni materiali Proteggere l'orologio da forti urti e vibrazioni. Estrarre le batterie dall'orologio se sono scariche o se l'orologio non viene utilizzato per un lungo periodo. In tal modo si eviteranno danni causati da eventuali perdite di liquido dalle batterie. Durante l'inserimento e la sostituzione delle batterie, prestare attenzione alla corretta polarità (+/-). Non sottoporre le batterie a temperature estreme, ad esempio conservandole vicino a termosifoni o alla luce diretta del sole. Serio rischio di fuoriuscita di liquido! Se necessario, pulire i contatti del dispositivo e le batterie prima di inserirle. Non apportare alcuna modifica all'articolo. Rivolgersi esclusivamente ad un tecnico specializzato per la riparazione del prodotto. Riparazioni non eseguite correttamente possono essere causa di seri pericoli per l'utente.114 Destinazione d’uso Questo orologio radiocontrollato DCF serve per la visualizzazione dell’orario e della temperatura dell’ambiente. L’articolo è per uso privato in ambienti interni asciutti.115

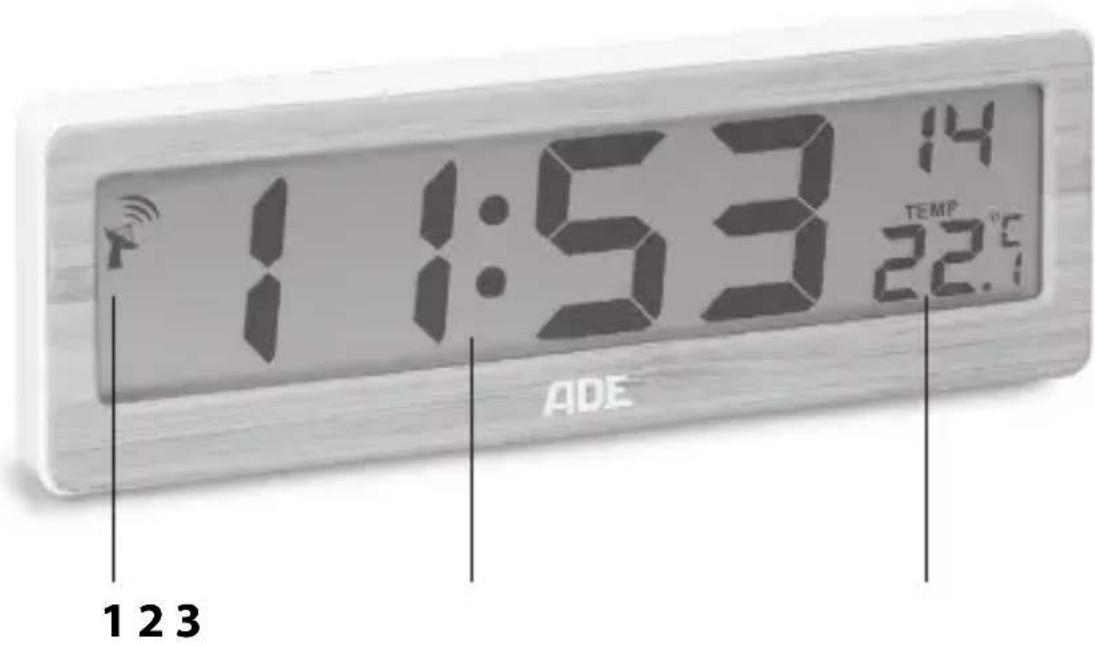

Descrizione 1 Simbolo per la ricezione radio dal trasmettitore di segnale orario DCF77. 2 Orario (ore, minuti, secondi) 3 Temperatura interna in °C o °F

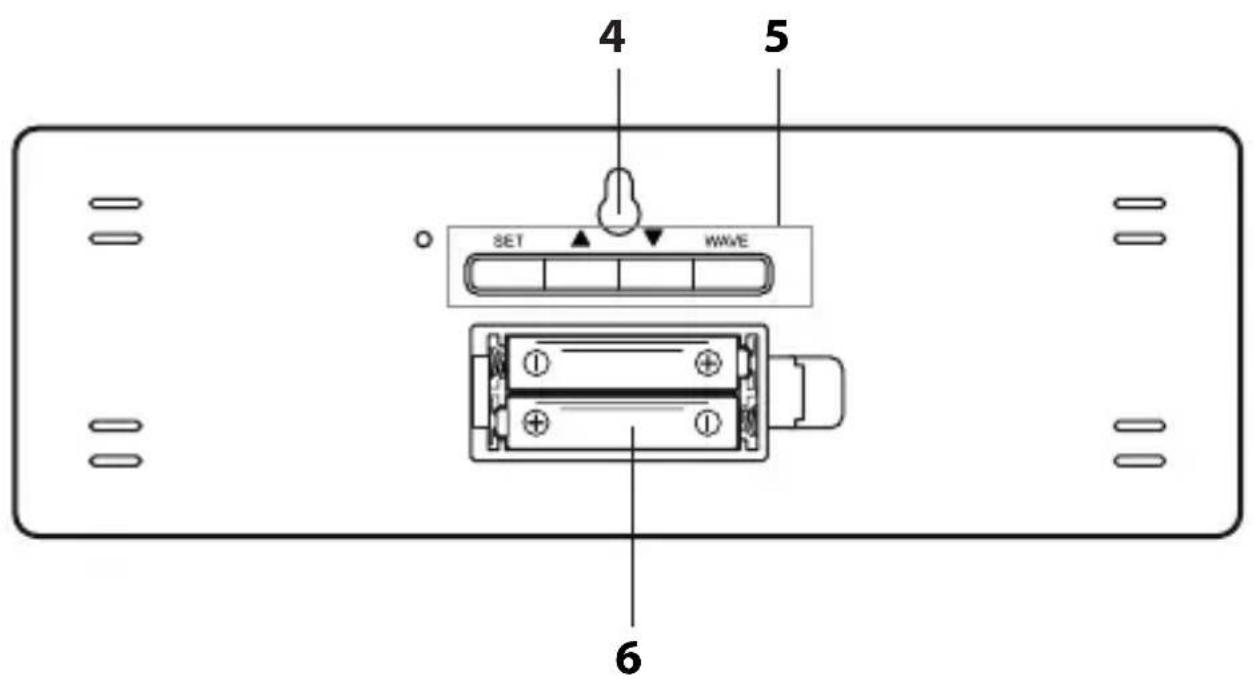

4 Occhiello di sospensione

Tasti funzione SET, , WAVE 6 Vano batterie, 2x LR03 (AAA)

Messa in funzione Per il funzionamento sono necessarie due batterie del tipo LR03 (AAA), 1,5 V.

1. Premere e rimuovere la linguetta di arresto in direzione del

2. Inserire le batterie come indicato sul fondo del vano batterie.

Prestare attenzione alla corretta polarità (+/-).

3. Riposizionare il coperchio del vano batteria e premere verso il

basso. Deve sentirsi l'arresto della linguetta. Appena le batterie sono state inserite, l'orologio entra in modalità di ricezione (vedere il capitolo successivo). Indicazioni sulla sostituzione delle batterie: Utilizzare solo il tipo di batterie indicato nei “Dati tecnici”. Sostituire sempre tutte le batterie. Provvedere allo smaltimento corretto delle batterie, vedi “Smaltimento”.118 Ricezione del segnale orario Quando le batterie sono inserite, tutte le indicazioni sul display vengono visualizzate per un istante. Dopo qualche istante sul display appare la temperatura ambiente misurata. Poi, il dispositivo entrerà in modalità di ricezione; il numero di onde radio indica la qualità del segnale ricevuto: quante più onde radio appaiono sul display, tanto più forte sarà il segnale radio. Quando la ricezione del segnale orario è sufficientemente forte, sullo schermo comparirà l'orario. L'orologio radiocontrollato si accende più volte automaticamente ogni notte per la ricezione. L'ora visualizzata sarà sincronizzata con quella del trasmettitore del segnale orario. Se non è ricevuto un segnale sufficientemente forte, l'orologio radiocontrollato interrompe la procedura di ricezione dopo qualche minuto e l'icona della torre radio si spegne.119

La ricezione sarà riavviata in un secondo momento. In tal caso, l'indicazione dell'orario avviene lo stesso (a partire dall'orario iniziale "00:00"). Lista di controllo con indicazione dei dati sul display

1. Dapprima, controllare che l'orologio sia collocato in

una posizione adeguata, si veda la sezione "Scelta della posizione".

2. Quindi, sarà possibile avviare di nuovo il processo di

ricezione manualmente, consultare in proposito la sezione "Avvio manuale della ricezione del segnale".

3. Attendere che l'orologio torni automaticamente a ricevere

in un secondo momento.

4. Effettuare le impostazioni manuali, se la ricezione non

è possibile nella posizione scelta, si veda "Impostazione manuale dell'orario".120 Impostazione manuale dell'orario Se si attendono più di 10 secondi circa tra una pressione e l'altra dei tasti, il processo di regolazione termina automaticamente e sarà necessario ripeterlo da capo.

1. Tenere premuto il tasto SET, fino a quando sul display non

o impostare l'ora attuale.

3. Premere SET, per salvare l'impostazione.

Sul display lampeggiano i minuti.

o impostare i minuti attuali.

Avvio manuale della ricezione radio Se il simbolo del segnale radio non appare nella parte sinistra dello schermo, vuol dire che il dispositivo non è più in grado di ricevere segnali radio dal trasmettitore del segnale orario. Anche in tal caso, l'indicazione dell'orario continua ad apparire con precisione. − Premere 1 volta il tasto WAVE per avviare la ricezione radio. Osservare: Se la ricezione non è andata a buon fine, il simbolo della ricezione radio scompare dopo alcuni minuti, ma l'orario continua ad essere correttamente indicato sullo schermo. Se la ricezione del segnale va a buon fine, l'orologio radiocontrollato si regola sull'ora ricevuta dal trasmettitore del segnale orario. Anche è già stata effettuata l'impostazione manuale di ora e data, queste saranno comunque regolati automaticamente.122 Scelta della posizione ATTENZIONE a eventuali danni al prodotto Proteggere l'orologio da polvere, urti, temperature estreme e non esporre i dispositivi direttamente alla luce solare. Porlo solo in un ambiente chiuso e asciutto. Tenere lontano da televisori, computer e monitor. Inoltre, anche le stazioni base dei telefoni cordless non dovrebbero essere collocate nelle immediate vicinanze dell'orologio radiocontrollato. A seconda della posizione è possibile che in casi individuali l'orologio riceva i segnali da un altro trasmettitore del segnale orario o anche alternativamente da due trasmettitori del segnale orario. Questo non è un difetto. In questo caso modificare la posizione dell'orologio. Anche condizioni meteo avverse possono produrre interferenze alla ricezione, ad esempio in caso di temporali. Occasionalmente, ad esempio in caso di lavori di manutenzione, possono verificarsi delle interruzione del segnale.123

Installazione/sospensione orologio radicontrollato L'orologio radiocontrollato è dotato di un occhiello di sospensione sul lato posteriore. − Possibilmente appendere o porre l'orologio radiocontrol- lato in prossimità di una finestra. Qui di solito la ricezione è migliore. Informazioni sul trasmettitore di segnale orario DCF77 Questo orologio radiocontrollato riceve il suo segnale radio dal trasmettitore di segnale orario DCF77. Che trasmette l'ora esatta e ufficiale dalla Germania sulla frequenza a onde lunghe 77,5 kHz. Il trasmettitore è situato a Mainflingen, nei pressi di Francoforte sul Meno, e il suo segnale raggiunge orologi radiocontrollati in un raggio di fino a 2.000 km nell'Europa occidentale. Non appena l'orologio radiocontrollato riceve corrente, esso entra in modalità di ricezione, mettendosi alla ricerca del segnale proveniente124 dal trasmettitore DCF77. Quando la ricezione del segnale orario è sufficientemente forte, l'orario comparirà sul display. L'orologio radiocontrollato passa in modalità ricezione più volte al giorno, per sincronizzare l'orario con il segnale radio proveniente dal trasmettitore DCF77. In caso di mancata ricezione, ad esempio durante un forte temporale, l'orologio continuerà a funzionare normalmente ed accederò alla modalità di ricezione alla prossima ora impostata. Altre funzioni Selettore unità di misura della temperatura − Premere il pulsante , per commutare la visualizzazione della temperatura tra °Celsius o °Fahrenheit. Impostazione indicazione orario (12/24 ore) − Premere il pulsante , per commutare l'orario tra il formato 12 ore (AM/PM) o 24 ore.125

Impostazione dell'ora legale e dell'ora solare In caso di ricezione del segnale orario, il passaggio dall'ora solare all'ora legale e viceversa avviene automaticamente. Se l'orario estivo è attivo, sul display appare "DST" (Daylight Saving Time). Ripristino dell'orologio radiocontrollato alle impostazioni di fabbrica Ripristinare l'orologio radiocontrollato alle impostazioni di fabbrica, se sul display appaiono valori insoliti o chiaramente errati.

1. Estrarre le batterie dall'apposito vano e attendere qualche

2. Inserire nuovamente le batterie. Osservare la corretta

3. Procedere come descritto nel capitolo "Ricezione del segnale

orario".126 Pulizia − Se necessario, rimuovere la polvere dall'articolo con un pan- no morbido e asciutto o pulire con un panno leggermente umido. Risoluzione dei problemi Il segnale DCF77 non è ricevuto. Verificare la posizione di installazione. Event. avvio manuale della ricezione radio. Impostazione manuale dell'orario. La temperatura sembra troppo alta. Controllare che l'orologio non sia esposto direttamente alla luce solare. Display illeggibile, funzionamento non chiaro o valori evidentemente sbagliati. Ripristinare l'orologio alle impostazioni di fabbrica.127

Caratteristiche tecniche Modello: Orologio radiocontrollato DCF CK 1704 Batterie: 2x LR03 (AAA)/1,5 V Frequenza di ricezione: 77,5 kHz Corrente nominale: < 40 mA Portata: ca. 0 °C - 50 °C (32 °F - 122 °F) Distributore (nessun servizio di assistenza): GRENDS GmbH Stahltwiete 23 22761 Amburgo, Germania I nostri prodotti sono costantemente sviluppati e perfezionati. Pertanto, modifiche tecniche e nel design sono possibili in qualsiasi momento.128 Dichiarazione di conformità Con la presente GRENDS GmbH dichiara che l’orologio radiocontrollato CK 1704 è conforme alle direttive 2014/53/UE e 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.ade-germany.de/doc La presente dichiarazione perde ogni sua validità qualora al prodotto vengano apportate modifiche senza la nostra autorizzazione. Amburgo, maggio 2023 GRENDS GmbH129

Garanzia La ditta GRENDS GmbH garantisce la riparazione o la sostituzione gratuita dell'unità per un periodo di 3 anni a partire dalla data di acquisto, nel caso di difetti di materiale o fabbricazione del prodotto. A tale scopo, consegnare al rivenditore il prodotto e la prova di acquisto (citando i motivi del reclamo). Smaltimento Smaltimento dell'imballaggio Smaltire l'imballaggio nella raccolta differenziata. Conferire il cartone nella raccolta della carta e la pellicola in quella del materiale riciclabile.130 Smaltimento del prodotto Smaltire il prodotto secondo le norme vigenti nel proprio paese. Il dispositivo non deve essere smaltito con i normali rifiuti domestici Al termine della sua vita utile, l'apparecchio deve essere smaltito in modo appropriato. In tal modo si rende possibile il riutilizzo del materiale riciclabile contenuto nell’apparecchio limitando l’impatto sull’ambiente. Smaltire l’apparecchio usato presso un centro di raccolta per rifiuti elettrici o un centro di riciclaggio. Per ulteriori informazioni rivolgersi alla ditta di smaltimento locale o alla propria amministrazione comunale.131
