MANUALE UTENTE HB1153W ASKO
Istruzioni per l'uso degli Accessori Lavanderia IT
Installazione dell'accessorio tra la lavatrice e l'asciugatrice (hidden helper) 45
Installazione accessorio sopra all'apparecchiatura (hidden helper) 46
Uso dell'accessorio (hidden helper) 47
Adattamento o fissaggio dell'asse da stiro (prima dell'uso) 48

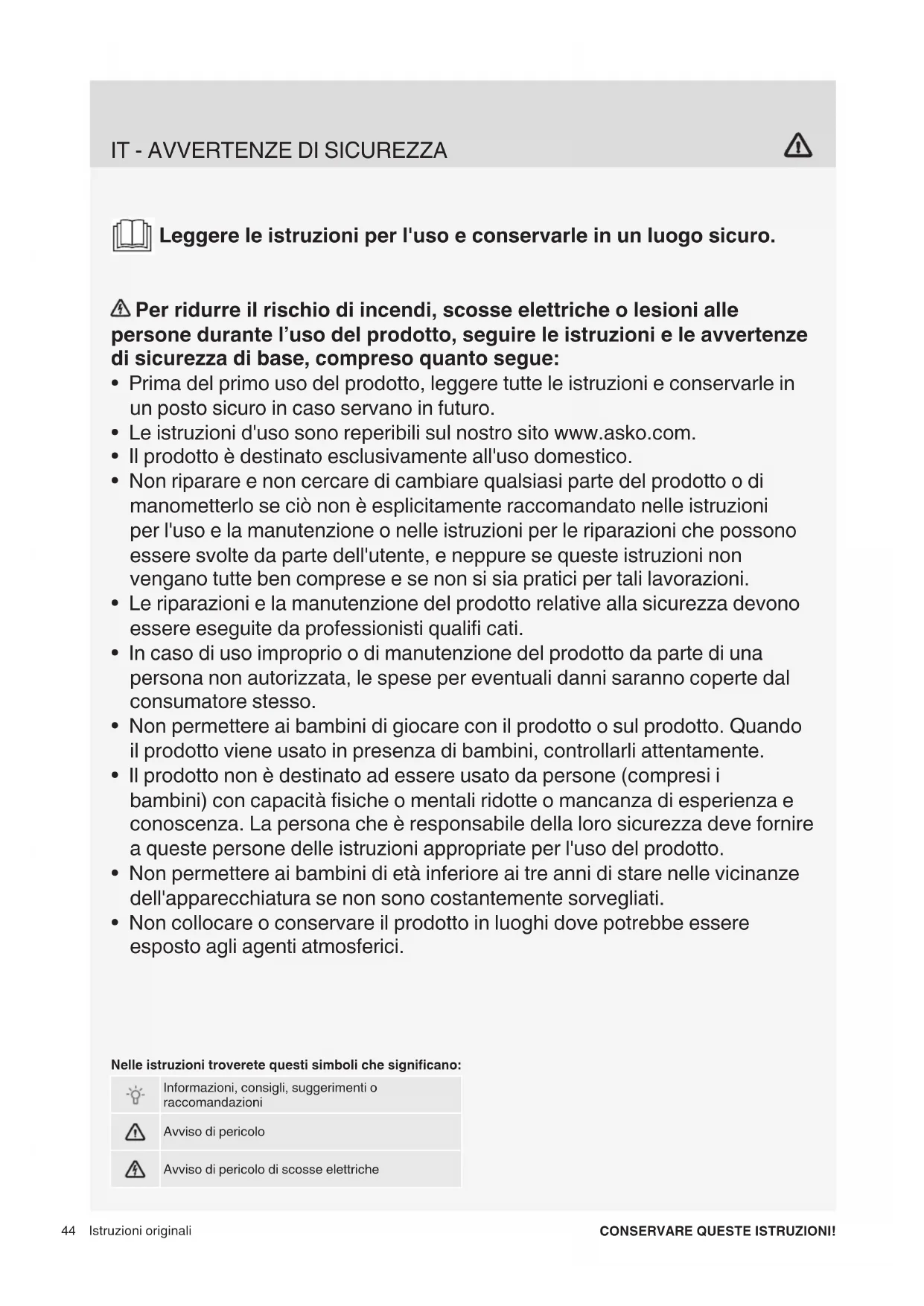

Leggere le istruzioni per l'uso e conservarle in un luogo sicuro.
⚠ Per ridurre il rischio di incendi, scosse elettriche o lesioni alle persone durante l'uso del prodotto, seguire le istruzioni e le avvertenze di sicurezza di base, compreso quanto segue:
- Prima del primo uso del prodotto, leggere tutte le istruzioni e conservarle in un posto sicuro in caso servano in futuro.
- Le istruzioni d'uso sono reperibili sul nostro sito www.asko.com.
- Il prodotto è destinato esclusivamente all'uso domestico.
- Non riparare e non cercare di cambiare qualsiasi parte del prodotto o di manometterlo se ciò non è esplicitamente raccomandato nelle istruzioni per l'uso e la manutenzione o nelle istruzioni per le riparazioni che possono essere svolte da parte dell'utente, e neppure se queste istruzioni non vengano tutte ben comprese e se non si sia pratici per tali lavorazioni.
- Le riparazioni e la manutenzione del prodotto relative alla sicurezza devono essere eseguite da professionisti qualifi cati.
- In caso di uso improprio o di manutenzione del prodotto da parte di una persona non autorizzata, le spese per eventuali danni saranno coperte dal consumatore stesso.
- Non permettere ai bambini di giocare con il prodotto o sul prodotto. Quando il prodotto viene usato in presenza di bambini, controllarli attentamente.
- Il prodotto non è destinato ad essere usato da persone (compresi i bambini) con capacità fisiche o mentali ridotte o mancanza di esperienza e conoscenza. La persona che è responsabile della loro sicurezza deve fornire a queste persone delle istruzioni appropriate per l'uso del prodotto.
- Non permettere ai bambini di età inferiore ai tre anni di stare nelle vicinanze dell'apparecchiatura se non sono costantemente sorvegliati.
- Non collocare o conservare il prodotto in luoghi dove potrebbe essere esposto agli agenti atmosferici.
Nelle istruzioni troverete questi simboli che significano:
| Informazioni, consigli, suggerimenti o raccomandazioni | |
| Avviso di pericolo | |
| Avviso di pericolo di scosse elettriche |
INSTALLAZIONE DELL'ACCESSORIO TRA LA LAVATRICE E L'ASCIUGATRICE (HIDDEN HELPER)
Questo accessorio può essere utilizzato solamente con lavatrici e asciugartici ASKO.
Sul retro della lavatrice svitare la vite centrale.
Avvitare sopra, sul retro della lavatrice, la staff a anti-ribaltamento (B).
La staffa anti-ribaltamento (B) è fornito con l'accessorio.
Avvitare sopra, sul retro dell'asciugatrice, la staff a anti-ribaltamento (A).
La staffa anti-ribaltamento (A) è inserita come allegato na scatola di cartone inserita all'interno del cesto asciugatrice.
Prima di collocare l'asciugatrice sopra all'accessorio, svitare i piedini dell'asciugatrice per cinque giri dalla tizione in cui sono completamente avvitati, e riavvitare i trodadi a battuta sulla base dell'asciugatrice.
Sollevare l'asciugatrice e inclinarla verso la parte posteriore. Inserire i piedini posteriori dell'asciugatrice gli alloggiamenti presenti nella parte posteriore accessorio e spingere l'asciugatrice verso la parte teriore finché la staffa anti-ribaltamento (A) "agganci" la fa anti-ribaltamento (B) e allinearla con la lavatrice.
Ecco come deve apparire l'installazione fi nale dell'accessorio tra la lavatrice e l'asciugatrice sul lato teriore.
Se si desidera installare l'accessorio tra una lavatrice ed una l'asciugatrice già installate a colonna, una sopra l'altra, sultare prima le istruzioni per smontare la colonna. Ciò significa che prima è necessario rimuovere le staffe anti- tamento già esistenti.
INSTALLAZIONE ACCESSORIO SOPRA ALL'APPARECCHIATURA (HIDDEN HELPER)
Questo accessorio può essere utilizzato solamente con lavatrici e asciugartici ASKO.
1 Sul retro della lavatrice o dell'asciugatrice svitare la vite centrale.
2 Avvitare sulla lavatrice o l'asciugatrice l'elemento antiribaltamento (B).
La staffa anti-ribaltamento (B) è fornita con l'accessorio.
3 Avvitare la staffa anti-ribaltamento (A) all'accessorio.
La staffa anti-ribaltamento (A) è inserita come allegato nella scatola di cartone inserita all'interno del cesto dell'asciugatrice.
Se si colloca l'accessorio sopra una lavatrice, è necessario acquistare la staffa (A) presso il centro di l'assistenza tecnica.
4 Collocare l'accessorio sopra la lavatrice o asciugatrice alzando la parte anteriore poi spingere in avanti fi nché la staffa (A) non agganci la staffa antri-ribaltametno (B). Poi appoggiare l'accessorio e allinearlo con la lavatrice o con l'asciugatrice.
5 Ecco come deve apparire l'instalazione fi nale del accessorio (hidden helper) sulla lavatrice o sulla asciugatrice visto dal lato posteriore.
Prima di avvitare la staffa anti-ribaltamento, assicurarsi che i bordi dell'accessorio siano in linea con i bordi della atrice o della asciugatrice.
USO DELL'ACCESSORIO (HIDDEN HELPER)
1 Premere l'anta affi nché si apra.
2.1 Estrarre completamente, tirandolo a sé, il cestello estraibile, dopo l'uso spingerlo verso l'interno.
2.2 Estrarre completamente, tirandolo a sé, il ripiano estraibile con cestello, dopo l'uso spingerlo verso l'interno.
2.3 Afferrando la maniglia dell'asse da stiro, estrarre l'asse completamente tirando verso di sé aprire l'asse alzandolo dalla parte posteriore.
2.3.1 L'asse da stiro è pronto per l'uso.
Dopo aver finito di stirare, ripiegare l'asse da stiro e spingerlo all'interno.
3 Chiudere l'anta.

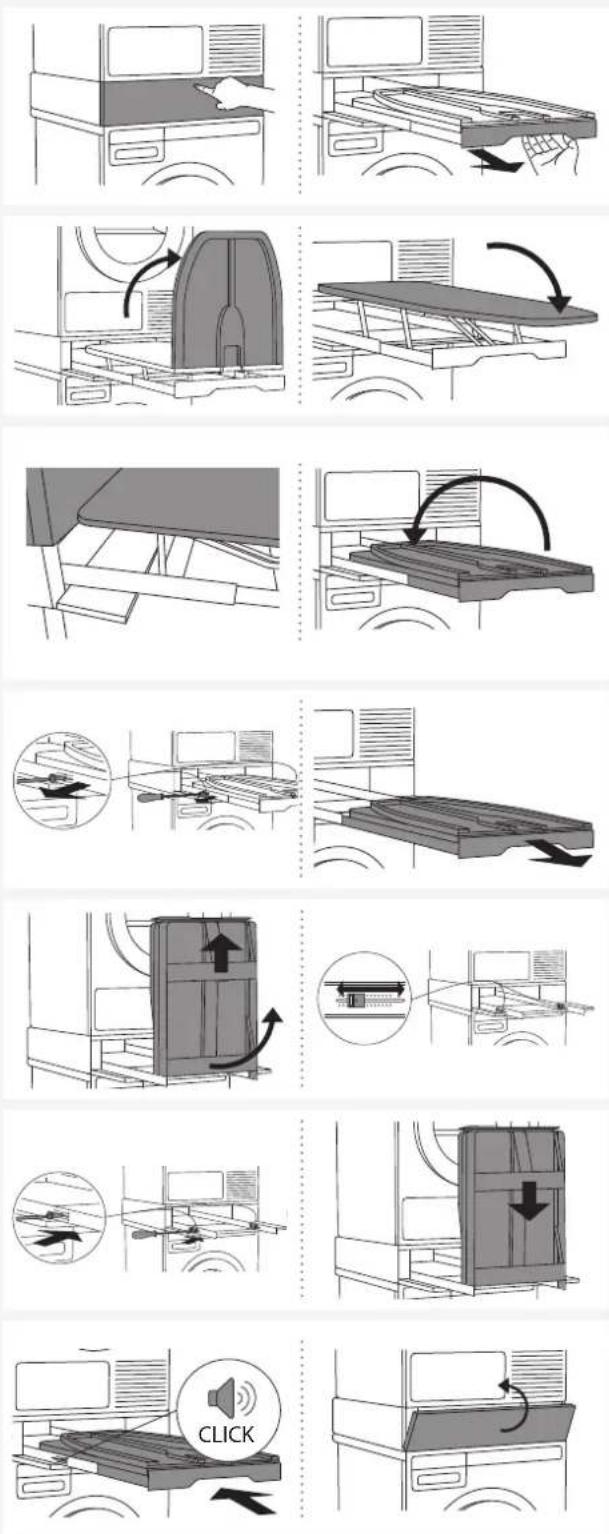

ADATTAMENTO O FISSAGGIO DELL'ASSE DA STIRO (PRIMA DELL'USO)
1 Premere l'anta affi nché si apra.
Aff errando la maniglia dell'asse da stiro estrarlo completamente tirando verso l'esterno.
2 Distendere l'asse da stiro nella direzione come mostrato nelle figure.
3 Prima di usarlo per la prima volta controllare che sia ben saldo. Quando l'asse è in posizione chiusa è molto importante che la parte posteriore dell'asse da stiro sia saldamente premuta contro l'asciugatrice.
Se l'asse da stiro non si adatta perfettamente, è possibile regolarlo. Lo si regola richiudendo l'asse da stiro e seguendo i passaggi 4,5 e 6.
4 Svitare con cura usando un cacciavite le viti sulle guide da entrambi i lati (come mostra la fi gura), ed estrarre l'asse da stiro completamente tirandolo verso di sé.
5 Liberare l'asse da stiro dalle guide posizionandolo ad angolo retto e regolare la lunghezza di estrazione tramite i perni di plastica su entrambi i lati.
6 Poi riavvitare le viti estratte al punto 4.
Ricollocare l'asse da stiro (ad angolo retto).
7 Quando si ricolloca l'asse da stiro (ad angolo retto) si deve sentire un "CLICK", dopodiché è possibile spingerlo all'interno del suo alloggiamento.
Chiudere l'anta.
