MANUALE UTENTE IRF 9480 TFT TEKA

Avvertenze per la sicurezza:

⚠ Precauzione. In caso di rottura o crepa del vetro ceramico, il piano di cottura dovrà essere immediatamente scollegato dalla presa della corrente, onde evitare ogni eventualità di scosse elettriche.

⚠ Questo apparec- chio non è stato pro- gettato per il funzio- namento mediante timer esterno (non incorporato nell'app- parecchio stesso) né con un sistema di controllo a distanza.

⚠️ Non utilizzare strumenti di pulizia a vapore con questo apparecchio.

⚠️ Precauzio ne. L'apparecchio e i pezzi accessibili possono riscal-darsi durante l'esercizio: evitare di toccare gli elementi riscaldanti. Tenere lontano dal piano di cottura i bambini di età inferiore a 8 anni, salvo qualora vengano costantemente vigilati.

⚠ Questo apparec- chio può essere uti- lizzato solo da bam- bini di età uguale o superiore a otto anni, da persone con capacità fisiche, sen- soriali o mentali ridotte o prive di

esperienza e conoscenze SOLTANTO sotto la supervisione o dopo aver ricevuto istruzioni appropriate sull'uso dell'apparecchio e dopo averne capito i rischi. La pulizia e la manutenzione a carico dell'u tente non devono essere effettuate da bambini, soprattutto se non sono vigilati da un adulto.

⚠️ Impedire ai bambini di giocare con questo apparecchio.

⚠ Precauzione. È peri-coloso lasciare incustodite sul piano di cottura pentole contenenti grassi od oli, dal momento che potrebbero prendere fuoco. NON tentare mai di spegnere un incendio con l'ac- qua! In caso di incendio, scollegare l'appa-recchio e coprire le fiamme con un coperchio, un piatto o una coperta.

⚠️ Non riporre alcun oggetto sulle piastre di cottura del piano. Evitare ogni possibile rischio di incendio.

⚠ Il generatore a induzione è conforme alle normative europee vigenti. Cio- nonostante, si racco- manda alle persone portatrici di apparati cardiaci quali pace-

maker di consultare il medico o, in caso di dubbi, di astenersi dall'uso delle piastre a induzione.

⚠ Non posizionare sulla superficie del piano di cottura oggetti metallici quali coltelli, forchette, cucchiai e coperchi, poiché potrebbero riscaldarsi.

⚠️ Dopo l'uso, scollegare sempre il piano di cottura, oltre a togliere il recipiente. Altrimenti, le piastre potrebbero mettersi in funzione accidentalmente se, inavvertitamente, fosse posizionato un altro recipiente su di esse durante il rilevamento del recipiente. Evitare ogni possibile incidente!

⚠️ Nel caso in cui il cavo di alimentazione sia danneggiato, deve essere sostituito dal produttore, dal servizio assistenza o da persone ugualmente qualificate allo scopo di evitare pericoli.

⚠️ ATTENZIONE: Utilizzare unicamente protettori per il piano cottura disegnati dal produttore dell'apparecchio o quelli indicati dal produttore n e l manuale d'istruzioni come adeguati, oppure prottatori già

IT

incorporati nel piano. L'uso di protettori inadeguati può causare incidenti.

⚠️ E' necessario permettere la disco- messione dell'appa- recchio dopo l'insta- llazione. Devono essere incorporati mezzi di discones- sione nell'installazio- ne fissa d'accordo con i regolamenti d'installazione.

⚠ Attenzione! Non appoggiare recipienti o utensili sopra il touchscreen. Gli oggetti caldi possono provocare danni irreversibili.

Installazione

Unità con cassetto portaposate

Se si desidera inserire un mobile o cassetto portaposate sotto il piano di cottura, occorre collocare un pannello divisorio. In questo modo si evita il contatto accidentale con la superficie calda del corpo dell'apparecchio.

Il pannello deve essere ubicato a una distanza di 20 mm al di sotto della parte inferiore del piano di cottura.

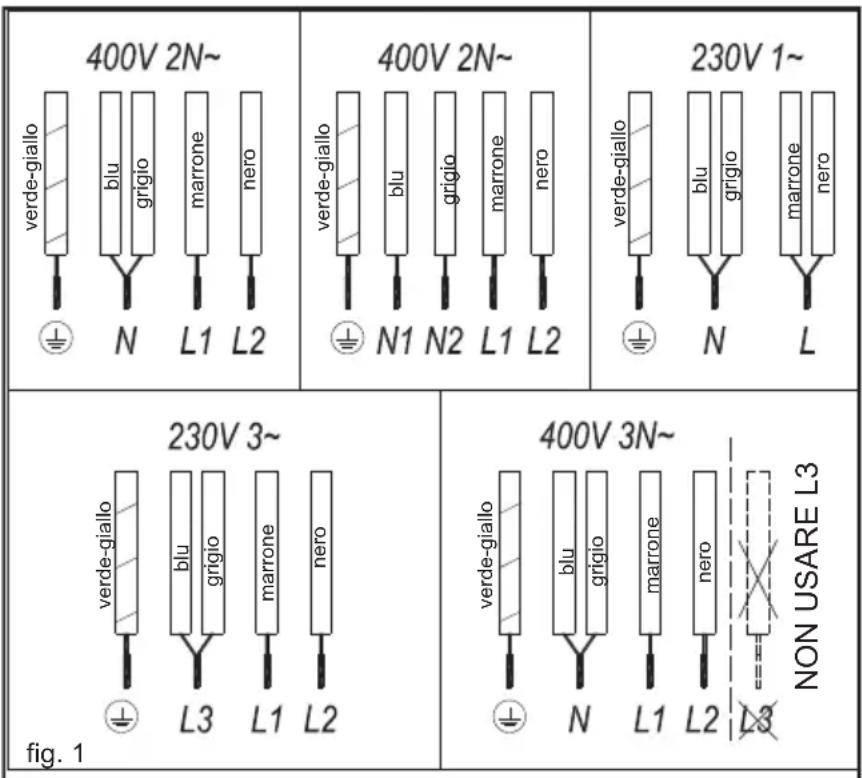

Collegamento elettrico

Prima di collegare il piano di cottura alla rete elettrica, controllare che la tensione (voltaggio) e la relativa frequenza corrispondano ai valori indicati sulla targhetta delle caratteristiche del piano di cottura, posta nella parte inferiore, e sul foglio di garanzia oppure, se presente, sulla scheda dei dati tecnici che deve essere conservata assieme a questo manuale nel corso della vita utile

dell'apparecchio.

Evitare che il cavo di ingresso rimanga a contatto con il corpo del piano cottura e con quello del forno, qualora questo sia installato nello stesso mobile

Attenzione!

Il collegamento elettrico deve essere realizzato con una corretta presa di terra in conformità alla normativa in vigore. In caso contrario, il piano cottura potrebbe essere sog- getto a malfunzionamenti.

Sovratensioni troppo alte possono provocare il guasto del sistema di controllo (quello che accade con qualsiasi tipo di apparecchio elettrico).

Si consiglia di utilizzare la cucina a induzione durante la funzione di pulizia pirolitica in caso di forni pirolitici a causa dell'alta temperatura raggiunta da questo apparecchio.

Le manipolazioni e le riparazioni dell'apparecchio, compresa la sosti- tuzione del cavo flessibile di alimenta- zione, devono essere realizzate dal servizio tecnico ufficiale di TEKA.

Prima di collegare l'apparecchio in rete si consiglia di spegnere il sistema di disconessione dell'installazione fissa ed aspettare circa 25 secondi prima di staccare il piano dalla rete elettrica. Questo tempo è necessario per la scarica completa del circuito elettronico e così escludere la possibilità di scarica elettrica nei terminali del cavo.

i Conservare il certificato di garanzia o, se presente, la scheda tecnica assieme al Manuale d'istruzioni durante tutta la vita utile dell'apparecchio. Contiene dati tec- nici importanti.

Uso e Manuten- zione

Istruzioni d'uso del touchscreen

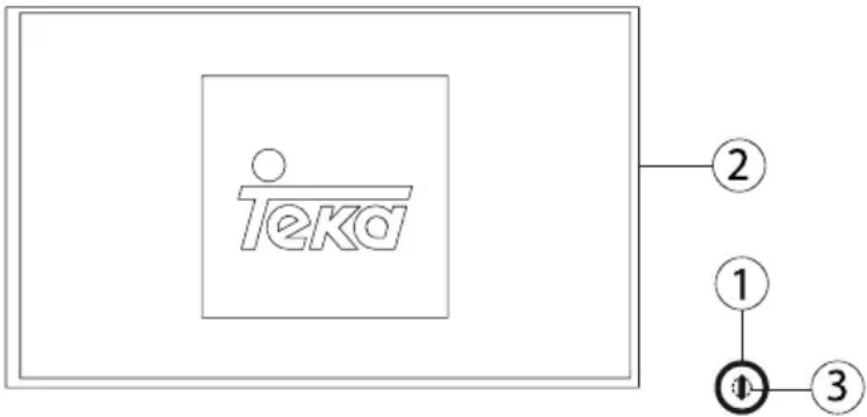

ELEMENTI DEL PANNELLO DI CONTROLLO (fig. 2)

① Sensore di accensione/

400V 2N~ verde-giallo blu grigio marrone nero N L1 L2 400V 2N~ verde-giallo blu grigio marrone nero N1 N2 L1 L2 230V 1~ verde-giallo blu grigio marrone nero N L 230V 3~ verde-giallo blu grigio marrone nero L3 L1 L2 400V 3N~ verde-giallo blu grigio marrone nero N L1 L2 NON USARE L3 L3 fig. 1

spegnimento generale.

② Touchscreen.
③ Spia di accensione.

Le operazioni vengono effettuate mediante il touchscreen (2). Non è necessario fare forza, la funzione selezionata si attiva con una semplice pressione del dito.

1 Toccare il sensore di accensione/spegnimento generale Ⓐ(1) per almeno un secondo. La spia di accensione (3) si illumina e lampeggia, ad indicare che la cucina è in fase di accensione. Sul touchscreen compare il logo di Teka (fig. 3). Al termine della procedura si accede direttamente alla “schermata principale” (fig. 4).

teka V10

fig. 3

Anche se bloccato, il touchscreen può essere spento in qualsiasi momento toccando il sensore di accensione/spegnimento generale Ⓐ (1). Il sensore di accensione/spegnimento generale Ⓐ (1) ha sempre la precedenza per lo spegnimento del touchscreen (2).

SPEGNIMENTO DEL DISPOSITIVO

Per spegnere completamente il

fig. 2

dispositivo, toccare il sensore di accensione/spegnimento generale ①(1). Tutte le aree di cottura si scollegano e lo schermo si spegne. Il simbolo H di calore residuo rimarrà acceso fino a quando l'area di cottura corrispondente si sarà raffreddata, dopo di che verrà avviata la procedura di spegnimento generale.

ATTIVAZIONE DELLE PIASTRE

Una volta attivata la “schermata principale” (fig. 4) è possibile accendere qualsiasi piastra.

1 Selezionare l'area in cui si desidera cucinare premendo un punto qualsiasi della stessa. Il contorno dell'area si illumina in rosso. Una volta selezionata l'area, si passa automaticamente alla schermata "selezione della potenza" (fig. 5).
2 Facendo scorrere il dito sull'anello di potenza, oppure toccando un punto qualsiasi dello stesso, è possibile selezionare un livello di potenza compreso tra "0" e "9", oppure la funzione "Power" (ultimo quadrante dell'anello di potenza). Una volta selezionato il livello di potenza, questo verrà visualizzato nella parte superiore sinistra dello schermo (fig. 5).

Se la piastra è selezionata, sarà possibile modificarne la potenza.

L'icona "control/back" permette di tornare alla "schermata principale" salvando le modifiche effettuate.

SPEGNIMENTO DI UNA PIASTRA

Dalla schermata “selezione della potenza” (fig. 5), per spegnere un'area di cottura, far scorrere il dito sull'anello di potenza fino ad arrivare a "0", oppure premere l'icona di spegnimento dell'area 📄.

Se dopo aver spento un'area di cottura la temperatura all'interno della stessa rimane elevata, al suo interno apparirà il simbolo H, ad indicare il rischio di ustioni. Quando la temperatura diminuisce, il simbolo H scompare.

SPEGNIMENTO DI TUTTE LE PIASTRE

Dalla “schermata principale” (fig. 4) è possibile spegnere contemporaneamente tutte le piastre mediante l'icona di spegnimento 📋.

È inoltre possibile spegnere tutte le piastre contemporaneamente mediante il sensore di accensione/spegnimento generale ^1 (1). Tutte le aree di cottura si scollegano e lo schermo si spegne. Il simbolo H di calore residuo rimarrà acceso fino a quando l'area di cottura corrispondente si sarà raffreddata, dopo di che verrà avviata la procedura di spegnimento generale.

MODALITÀ SLEEP

Quando il piano cottura viene spento mediante l'icona di spegnimento ^① , la “Modalità Sleep” si attiva per il tempo programmato. In questo lasso

IT

di tempo il piano cottura può essere riacceso mediante una semplice pressione del touchscreen. In tal caso il piano cottura non si spegne completamente finché non è trascorso questo tempo.

Il piano cottura passa automaticamente alla “Modalità Sleep” quando tutte le aree di cottura sono spente da oltre 60 secondi e non vengono effettuate manipolazioni sul touchscreen.

Rilevamento dei recipienti

I piani cottura ad induzione permettono il rilevamento dei recipienti. In questo modo si evita l'accensione delle piastre in assenza di recipienti o se questi non sono idonei.

Nell'area di cottura appare il simbolo di "nessun recipiente" se, dopo aver acceso l'area e selezionato il livello di potenza, si rileva l'assenza di recipienti o l'inidoneità degli stessi.

Se i recipienti vengono rimossi dall'area di cottura mentre questa è in funzione, l'alimentazione elettrica della piastra si interrompe automaticamente e viene visualizzato il simbolo di "nessun recipiente". Se il recipiente viene collocato nuovamente nell'area di cottura, l'alimentazione elettrica riprende, ripristinando il livello di potenza precedentemente selezionato.

Il tempo di rilevamento del recipiente è di 3 minuti. Se in questo lasso di tempo non vengono collocati recipienti, o se questi non sono idonei, l'area di cottura si disattiva.

Dopo l'uso, scollegare l'area di cottura facendo scorrere il dito sull'anello di potenza fino a portarlo su "0" oppure premendo l'icona di spegnimento corrispondente. Se viene collocato un recipiente nell'area di cottura prima che siano trascorsi tre minuti potrebbe verificarsi l'accensione incontrollata della stessa. Evitate possibili incidenti!

Funzione Blocco

Con la funzione “Blocco” è possibile bloccare le rimanenti icone, ad eccezione del sensore di accensione/spegnimento generale Ⓙ(1), ed evitare così manipolazioni incontrollate. Questa funzione è utile come misura di sicurezza per i bambini.

Attivazione della funzione.

Per attivare questa funzione toccare l'icona 🔒 : questa si illumina in rosso e visualizza un messaggio indicante che la funzione è attiva.

Disattivazione della funzione.

Premere nuovamente l'icona 🔒 : questa si illumina in bianco visualizza un messaggio indicante che la funzione è disattivata.

Se il piano cottura viene spento mediante il sensore di accensione/spegnimento ①(1) mentre il blocco è attivo, quando si riaccende il piano cottura anche la funzione di blocco rimane attiva.

Funzione Stop&Go

Con questa funzione è possibile effettuare una pausa durante la cottura. Se la funzione "Timer" è attiva, viene messa a sua volta in pausa.

Attivazione della funzione.

Per attivare questa funzione, toccare l'icona ⑪: questa si illumina in rosso e, nelle aree di cottura, appare il simbolo ⑪ indicante che la cottura è in pausa.

Disattivazione della funzione.

Toccando di nuovo l'icona ^⑪ , questa si illumina in bianco e la cottura riprende alle stesse condizioni di livello di potenza e timer impostate prima della pausa.

Questa funzione permette di somministrare alla piastra una potenza "extra" superiore a quella nominale. Tale potenza dipende dalle dimensioni della piastra e può raggiunge-re il valore massimo consentito dal generatore.

1 Facendo scorrere il dito sull'anello di potenza fino a superare il livello 9 o toccando il quarto quadrante dello stesso, all'interno dell'anello appare la parola "POWER".
2 Anche sul piano cottura, durante la somministrazione della potenza extra, appare la parola "POWER".

La funzione “Power” presenta la durata massima specificata nella Tabella 1 (in base al modello). Una volta trascorso questo tempo, il livello di potenza viene impostato automaticamente su 9. Viene emesso un segnale acustico e visualizzato un messaggio indicante l'impostazione di potenza selezionata.

Attivando la funzione "Power" su una piastra è possibile che altre piastre subiscano una riduzione di potenza, con conseguente visualizzazione sul piano cottura.

Per disattivare la funzione "Power" prima del termine stabilito, selezionare l'area e far scorrere il dito sull'anello di potenza, impostando un valore diverso.

Funzione Timer (conto alla rovescia)

Questa funzione facilita la cottura in quanto permette di assentarsi durante la stessa. Impostando il timer su un'area, questa si spegnerà automaticamente allo scadere del tempo programmato.

Questo modello permette di programmare tutte le piastre contemporaneamente per periodi di cottura compresi tra 1 e 60 minuti.

Impostazione timer su una piastra.

Funzione Power

Dopo aver definito la potenza della piastra desiderata, impostare il timer su quest'area.

1 Premere l'icona 0:00 (fig. 5). L'anello di potenza diventa azzurro, ad indicare che la funzione è disponibile. All'interno dello stesso appare automaticamente un cerchio rosso, più sottile, indicante la potenza selezionata (fig. 6).
2 Far scorrere il dito sull'anello azzurro e selezionare un periodo di cottura compreso tra 1 e 60 minuti.

Al termine del tempo programmato, l'area in cui è stato impostato il timer si spegne ed emette per alcuni secondi una serie di segnali acustici, annullabili toccando un punto qualsiasi del display. Se dopo lo spegnimento l'area di cottura è ancora calda, sulla stessa appare il simbolo H.

Per impostare il timer su un'altra piastra contemporaneamente, ripetere i passi 1 e 2.

Per modificare le impostazioni di potenza, premere il livello di potenza indicato nella parte superiore sinistra dello schermo (fig. 6).

Modifica dell'impostazione del timer.

Per modificare il timer prima dello scadere del tempo programmato:

1 Selezionare una piastra.

2 Premere l'icona 0:00 (fig. 5) e, subito dopo, far scorrere il dito sull'anello del timer per modificarlo.

Scollegamento del timer.

Per arrestare il timer prima dello scadere del tempo programmato:

1 Selezionare una piastra.
2 Premere l'icona 0:00 (fig. 5) e, subito dopo, far scorrere il dito sull'anello di tempo e portarlo su 00:00. L'orologio viene azzerato.

Aggiungere un "Segnale acustico".

Durante il conto alla rovescia è possibile aggiungere un “Segnale acustico” per ricordare eventuali operazioni da realizzare durante la cottura.

1 Dopo aver programmato il timer, premere l'icona ⊕(fig. 7): questa diventa azzurra. Togliendo il dito viene visualizzata, partendo dal bordo inferiore verso l'alto, l'opzione "Aggiungere Segnale acustico". È possibile aggiungere diversi segnali acustici ad una stessa piastra. Il "Segnale acustico" viene registrato all'interno dell'anello del timer mediante un triangolo azzurro. I segnali acustici possono essere modificati in qualsiasi momento.

2 Per eliminare un "Segnale acustico", far scorrere il triangolo azzurro (fig. 7), fino alla posizione 00:00 dell'anello del timer.

7 15:00 00:00 -

fig. 7

contorno delle due aree di cottura si illumina in rosso. Il rilevamento del recipiente avviene su tutta la superficie selezionata. L'operazione dovrà essere effettuata entro pochi secondi, altrimenti la funzione si disattiverà automaticamente e le aree torneranno allo stato precedente. Questa funzione può essere attivata anche se su una delle aree di cottura è già stato impostato un determinato livello di potenza.

Disattivazione della funzione.

Per disattivare questa funzione selezionare di nuovo l'area di cottura e premere l'icona di spegnimento: in questo modo le aree si scollegano e i livelli di potenza o le funzioni impostate vengono disattivati. È inoltre possibile disattivare questa funzione azzerando il livello di potenza e premendo subito dopo un'area qualsiasi, oppure azzerando il livello di potenza e attendendo per 3 secondi circa la disattivazione automatica.

Funzioni speciali: iCooking

Melting Keep warm Simmering Quick Boiling

fig. 8

Funzione Flex Zone

Questa funzione consente di selezionare uno stesso livello di potenza e di attivare la funzione "Timer" su due aree di cottura, denominate "Flex Zone".

Attivazione della funzione.

Per attivare questa funzione, toccare una delle aree della schermata principale che dispongono di questa funzione e far scorrere il dito verso l'altra. In questo modo il

Sulla schermata “selezione della potenza” (fig. 5), si trova l'icona iCooking, che dispone di funzioni speciali (fig. 8) di aiuto cottura.

Per attivare una funzione speciale su un'area:

1 Selezionare l'area.

2 Premendo l'icona iCooking questa si illumina in rosso. Togliendo il dito viene visualizzato, partendo dal bordo inferiore verso l'alto, il menu con le funzioni speciali. Premendo nuovamente

IT

l'icona iCooking, questo menu scompare.

Per annullare una funzione speciale attivata selezionare l'area e modificare il livello di potenza, oppure spegnere l'area, oppure ancora impostare una funzione speciale diversa premendo di nuovo l'icona iCooking.

Funzione Keep Warm

Questa funzione imposta automaticamente un livello di potenza adatto a tenere in caldo i piatti già cucinati.

Attivazione della funzione.

Per attivarla, selezionare una piastra e premere l'icona "iCooking". A questo punto l'icona si illumina in rosso. Premendo l'icona "Keep Warm" (fig. 8), questa diventa rossa a sua volta. Una volta attivata la funzione appare il simbolo al centro della zona di cottura dell'area selezionata.

Disattivazione della funzione.

È possibile annullare la funzione in qualsiasi momento, una volta selezionata I>area, spegnendo la piastra o modificando il livello di potenza.

Funzione iQuickBoiling

Questa funzione permette di effettuare un controllo automatico della bollitura di pasta, riso, uova, alimenti, etc. È disponibile solo nelle aree in cu appare il simbolo 📂.

Condizioni del recipiente

Per un funzionamento corretto della funzione “¡QuickBoiling” è necessario utilizzare un recipiente con le seguenti caratteristiche:

• Dimensioni del fondo coincidenti per quanto possibile con il diametro della piastra.
• SENZA COPERCHIO.

- Pieno fino a metà d'acqua a temperatura ambiente (non utilizzare mai acqua tiepida o calda).

Il non rispetto di queste condizioni influisce sulle capacità di controllo della bollitura.

AVVERTENZA: non utilizzare questa funzione per cotture diverse dalla bollitura dell'acqua. Non utilizzarla mai con l'olio; questo infatti potrebbe surriscaldarsi e generare una fiammata.

Attivazione della funzione.

Per attivarla, selezionare una piastra e premere l'icona iCooking A questo punto l'icona si illumina in rosso. Premere l'icona della funzione "iQuickBoiling" (fig. 8), questa diventa rossa a sua volta. Quando la funzione è attiva, appare il simboldo al centro della zona di cottura dell'area selezionata.

Quando il sistema rileva l'inizio imminente dell'ebollizione, emette un segnale acustico. Preparare l'alimento da bollire o cuocere.

Dopo 30 secondi viene emesso un secondo segnale acustico accompagnato da un messaggio indicante che è giunto il momento di immettere l'alimento nel recipiente.

Dopo il secondo segnale acustico il sistema attiva il timer come cronometro, in modo da controllare il tempo di ebollizione dell'alimento. 30 secondi dopo l'attivazione del cronometro viene emesso un terzo segnale acustico indicante che, a partire da questo momento, il sistema ridurrà la potenza al fine di assicurare una bollitura continua a fuoco lento.

Il cronometro rimane attivo fino a fine cottura.

È possibile disattivarlo e impostare un valore per il conto alla rovescia e lo spegnimento automatico della piastra (vedere la sezione Funzione "Timer").

Disattivazione della funzione.

È possibile annullare la funzione in qualsiasi momento, spegnendo la piastra o modificando il livello di potenza.

Funzione Melting

Questa funzione permette di mantenere una temperatura bassa nell'area di cottura. Ideale per scongelare alimenti o fondere lentamente burro, cioccolato, etc.

Attivazione della funzione.

Per attivarla, selezionare una piastra e premere l'icona iCooking. A questo punto l'icona si illumina in rosso. Premere l'icona "Melting" (fig. 8), questa diventa rossa a sua volta. Una volta attivata la funzione appare il simbolo al centro della zona di cottura dell'area selezionata.

Disattivazione della funzione.

È possibile annullare questa funzione in qualsiasi momento, una volta selezionata l'area, spegnendo la piastra o modificando il livello di potenza

Funzione Simmering

Questa funzione garantisce una bollitura a fuoco lento.

Attivazione della funzione.

Per attivarla, selezionare una piastra e premere l'icona iCooking A questo punto l'icona si illumina in rosso. Premere l'icona "Simmering" (fig. 8), questa diventa rossa a sua volta. Una volta attivata la funzione appare il simbolo al centro della zona di cottura dell'area selezionata.

Disattivazione della funzione.

È possibile annullare la funzione in qualsiasi momento, una volta selezionata l'area, spegnendo la piastra o modificando il livello di potenza.

Menu Extra

Per accedere al Menu Extra, sulla "schermata principale" (fig. 4), premere l'icona Extra — questa si illumina in rosso mostrando le opzioni disponibili in questo menu (fig. 9).

L'icona "control/back" consente di tornare velocemente al "Menu Principale".

Ricette Pianificatore Oulita Impostazioni

fig. 9

Ricette

Entrando nel Menu Ricette (fig. 9) appaiono le opzioni Menu Settimanale, Ricettario e Le mie ricette.

Menu Settimanale

Per creare un nuovo menu settimanale, premere l'icona + (fig. 10) quindi seguire la procedura indicata.

Affinché la ricetta venga memorizzata, introdurre almeno il titolo del Menu.

Per modificare un menu, premere l'icona e quindi il menu da modificare.

Per eliminare un menu, premere l'icona e quindi il menu da eliminare.

Il Menu Settimanale appare sotto forma di tabella. Premendo un elemento qualsiasi della tabella (fig. 11) è possibile introdurre/modificare

direttamente il menù selezionato per quel determinato giorno. Selezionando un giorno della settimana è possibile visualizzare il menu di quel giorno.

Ricettario

Entrando nel Menu Ricettario è possibile selezionare un piatto per consultarne la ricetta.

Se si sta visualizzando una ricetta, per tornare velocemente al Menu Principale premere l'icona "control/back"; quindi, per tornare alla ricetta che si stava visualizzando, premere l'icona Extra sulla fascia superiore verrà visualizzato l'accesso diretto alla ricetta.

Le mie ricette

MENU SETTIMANALE Settimana 1

fig. 12

Per creare una nuova Ricetta, premere l'icona + (fig. 12), quindi seguire la procedura indicata.

Affinché la ricetta venga memorizzata, introdurre almeno il titolo.

Per modificare una ricetta, premere l'icona e quindi la ricetta da modificare.

Per eliminare una ricetta, premere l'icona e quindi la ricetta da eliminare.

Per visualizzare la ricetta, tenere premuto il nome della ricetta per alcuni secondi.

Se si sta visualizzando una ricetta, per tornare velocemente al Menu Principale premere l'icona "control/back"; 📄 quindi, per tornare alla ricetta che si stava visualizzando, premere l'icona Extra sulla fascia superiore verrà visualizzato l'accesso diretto alla ricetta.

Programmazione

Per creare un evento ad una data determinata, premere per qualche secondo il giorno selezionato e seguire la procedura indicata.

Utilità

Entrando nel Menu Utilità appaiono le opzioni Appunti, Info e Manuale delle istruzioni.

Appunti

Per creare una nota, premere l'opzione "aggiungi" e seguire la procedura indicata.

Per eliminare una nota, premerla e far scorrere il dito verso sinistra fino a che appare l'icona "cestino": premere l'icona per eliminare la nota.

Info

Entrando nel Menu Info vengono visualizzate le opzioni di Manuale delle istruzioni e Consumi.

Consumi

Se si accede a questo menu durante la cottura, sarà possibile visualizzare l'energia che si sta consumando in quel preciso istante.

Entrando nel menu quando la piastra di cottura non presenta aree attive, sarà possibile visualizzare l'energia consumata durante l'ultima cottura.

Funzione Limitatore di potenza

Si dispone della funzione Limitatore di potenza (Power Management). Questa funzione permette di limitare la potenza totale generata dalla cucina in base ai valori impostati dall'utente.

Ogni volta che viene modificato il livello di una piastra, il limitatore di potenza calcola la potenza totale prodotta

IT

dalla cucina. Se si è raggiunto il limite della potenza totale, il touchscreen impedisce l'aumento del livello di questa piastra. La cucina emette un segnale acustico e visualizza un messaggio indicante il livello massimo di potenza selezionabile. Per incrementare questo valore sarà necessario ridurre la potenza di altre piastre, in alcuni casi potrebbe non essere sufficiente ridurla di un solo livello (ciò dipende dalla potenza di ciascuna piastra e dal livello impostato). È possibile che, per aumentare il livello di potenza di una piastra di grandi dimensioni sia necessario ridurre le altre di vari livelli.

Se si utilizza la funzione di accesso al livello massimo e tale valore oltrepassa il limite impostato, la piastra passerà al livello massimo ammissibile. La cucina emette un segnale acustico e visualizza un messaggio indicante il livello massimo configurabile.

Impostazioni

Entrando nel Menu Impostazioni appaiono le opzioni Lingua, Data/Ora, Luminosità, ripristinare valori di Fabbrica, Suoni e Configurazione della Modalità Sleep.

Data/ora

Entrando nel Menu Impostazioni appaiono le opzioni di Data/ora e Cronometro.

Suoni

Entrando nel Menu Suoni appaiono le opzioni di Durata segnali acustici e Tacitazione tastiera.

Tacitazione tastiera

La disattivazione non si applica a tutte le funzioni, come ad esempio il segnale acustico di accensione/spegnimento e di programmazione timer.

Scollegamento di sicurezza

Se per errore una o più zone non fos- sero spente, l'unità si scollega automa- ticamente al termine di un determinato periodo di tempo (vedi tabella 1).

Tabella 1

Livello di potenza selezionato	TEMPO MASSIMO DI ESERCIZIO (in ore)
0	0
1	8
2	8
3	5
4	4
5	4
6	3
7	2
8	2
9	1
P	10 o 5 minuti , rettificato al livello 9* In base al modello

Una volta prodottosi lo “scollegamento di sicurezza”, appare una H nella zona corrispondente, in caso di rischio di ustione.

Mantenere sempre libera e tta l'area di controllo delle di cottura.

In caso di qualsiasi problema anovrabilità o anomalie non template da questo manuale, legare l'apparecchio e cultare l'as- sistenza tecnica KA.

Suggerimenti e raccomandazioni

* Utilizzare pentole dal fondo spesso e completamente piatto.
* Si sconsiglia l'uso di recipienti dal diametro minore di quello disegnato sulla zona di riscaldamento.
* Non far scivolare i recipienti sul vetro: potrebbero graffiarlo.
* Sebbene il vetro possa sopportare impatti di recipienti grandi che non presentino spigoli vivi, cercare di non urtarlo.
* Onde evitare danni alla superficie in vetroceramica, non trascinare i

reci- pienti sul vetro e tenere il fondo dei recipienti pulito e in buono stato.

Fare attenzione a non versare etro zucchero o prodotti che lo engono, poiché riscaldandosi ono dar luogo a una reazione etro e causare alterazioni sulla rficie.

Pulizia e conservazione

Per una buona conservazione del pia- no di cottura, pulirlo con prodotti e utensili adatti, dopo che si è raffreddato. In tal modo risulterà più facile e si evita che la sporcizia si accumuli. Non usare in nessun caso prodotti di pulizia aggressivi che possano graffiare la superficie, né strumenti a vapore.

La sporcizia leggera e non attaccata può essere pulita con una spugna umida e un detersivo delicato o acqua e sapone tiepida. Tuttavia, per le macchie o il grasso più ostinati, è necessario usare un detersivo apposito per la vetroceramica, seguendo le istruzioni del fabbricante. Infine, la sporcizia attaccata in modo molto profondo potrà essere rimossa utilizzando un raschiet- to con una lametta.

I cambiamenti di colore sono causati da recipienti con residui di grassi secchi sul fondo o dalla presenza di grasso fra il vetro e il recipiente durante la cottura. Si possono eliminare dalla superficie di vetro con uno strofinaccio al nichel bagnato d'acqua o con un detersivo specifico per la vetroceramica. Gli oggetti di plastica, lo zucchero o gli alimenti ad altro contenuto zuccherino fusi sopra il piano di cottura andranno eliminati immediatamente a caldo con un raschietto.

La luminosità dei metalli è causata dallo slittamento dei recipienti metallici sul vetro. Si può eliminare pulendo a fondo con un detersivo specifico per la vetroceramica, magari ripetendo più volte l'operazione.

Un recipiente può attaccarsi tro per la presenza di materiale fra le due superfici. Non are di staccare il recipiente a lo! Potrebbe rompersi il vetro mico.

Non calpestare il vetro né ggiarsi su di esso: potrebbe versi e provocare lesioni. Non il vetro per appoggiare degli ti.

TEKA INDUSTRIAL S.A. si riserva il diritto di apporre nei suoi manuali le modifiche che ritenga necessarie o utili senza comprometterne le caratteristiche essenziali.

Osservazioni ambientali

Il simbolo è prodotto o sull'imballaggio indica che questo prodotto non può essere smaltito come un normale rifiuto urbano. Deve essere conferito presso un punto di raccolta di apparecchiature elettriche ed elettroniche per essere riciclato. Accertarsi che questo prodotto venga smaltito correttamente contribuirà a evitare alcune possibili conseguenze nefaste per l'ambiente e la salute pubblica, che potrebbero invece verificarsi se il prodotto non è gestito in maniera adeguata. Per ottenere informazioni più dettagliate sul riciclo di questo prodotto, rivolgersi all'amministrazione cittadina, all'azienda che ges- tisce la raccolta dei rifiuti o al nego- zio in cui è stato acquistato il pro- dotto.

I materiali d'imballaggio sono ecolo-gici e totalmente riciclabili. I componenti in plastica sono identificati con le marcature

PE<, >LD<, >EPS<, ecc. Smaltire i materiali d'imballaggio come residui domes- tici nel contenitore corrispondente messo a disposizione dal comune di residenza.

Adempimento con Efficienza Energetica dell'apparecchio:

-Apparecchio è stato testato secondo la norma EN 60350-2 e il valore ottenuto, in Wh/Kg, è disponibile nella targa dati dell'apparecchio.

Se qualcosa non funziona

Prima di chiamare il Servizio tecnico, svolgere le verifiche indicate qui di seguito.

Non funziona la cucina:

Controllare che il cavo di rete sia collegato alla presa corrispondente.

Le zone ad induzione non riscalda- no:

Il recipiente è inadatto (non ha il fondo ferromagnetico o è troppo piccolo). Verificare che il fondo del recipiente venga attratto da una calamita o usare un recipiente più grande.

Si sente un ronzio all'inizio della cottura proveniente dalle zone a induzione:

In recipienti poco spessi o costituiti da più di un pezzo, il ronzio è conseguenza della trasmissione d'energia direttamente al fondo del recipiente. Tale ron-zio non segnala un difetto, ma, se si vuole comunque evitarlo, ridurre leggermente il livello di potenza scelto o utilizzare un recipiente con il fondo più spesso e/o costituito da una sola parte.

Il controllo tattile non si accende o è acceso ma non risponde:

Non è stata selezionata nessuna piastra. Assicurarsi di selezionare una piastra prima di agirci sopra.

Sui sensori è presente dell'umidità e/o si hanno le dita umide. Mantenere asciutta e pulita la superficie del controllo tattile e/o le dita.

Il bloccaggio è attivato. Disattivare il bloccaggio.

Si sente un rumore di ventilazione durante la cottura, che continua anche a cucina spenta:

Le zone a induzione presentano un ventilatore per refrigerare l'elettronica. Questo entra in funzione solo quando la temperatura dell'elettronica è elevata, quando cala o si spegne automaticamente, che la cucina sia accesa oppure no.

Si spegne una piastra e sugli indicatori appare il messaggio C81 o C82:

Temperatura eccessiva nel sistema elettronico o sul vetro. Attendere il tempo necessario per far raffreddare il sistema elettronico o rimuovere il reci-piente per far raffreddare il vetro.

Sull'indicatore di una delle piastre appare C85:

Il recipiente utilizzato non è adeguato. Spegnere la cucina, riaccenderla e provare con un altro recipiente.

In condizioni d'uso estreme, il touch control potrebbe entrare in uno stato di sicurezza, mostrando lo schermo bianco e bloccando l'alimentazione nelle zone di cottura. In questo caso, lasciare raffreddare il piano di cottura e riavviare l'apparecchio.

NL
