MANUALE UTENTE 15317 Lotus

MANUALE DI FUNZIONAMENTO

CRONOGRAFO

Quadrante e pulsanti 52

Regolazione ora 53

Regolazione data 53

Specificazioni basiche 60

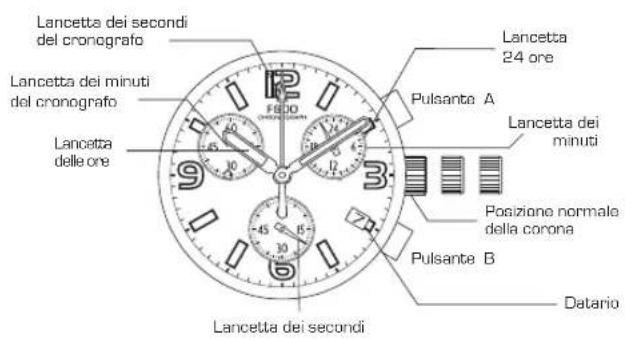

QUADRANTE E PULSANTI

Lancetta dei secondi del cronografo Lancetta dei minuti del cronografo Lancetta delle ore F500 Pulsante A Lancetta 24 ore Lancetta dei minuti Posizione normale della corona Pulsante B Lancetta dei secondi Datario

ILMFS01

REGULAZIONE ORA

1. Estrarre la corona in posizione (2), al secondo clic, per far arrestare la lancetta dei secondi in posizione (0).
2. Ruotare la corona per regolare l'ora e i minuti.

REGOLAZIONE DATA

1. Estrarre la corona in posizione [1]
2. Ruotare la corona in senso orario per regolare la data.
   * Regolando la data tra le 9.00 di sera e l'1.00 del mattino circa, il giorno seguente la data potrebbe non scattare.
3. Una volta regolata la data springere la corona in posizione normale.

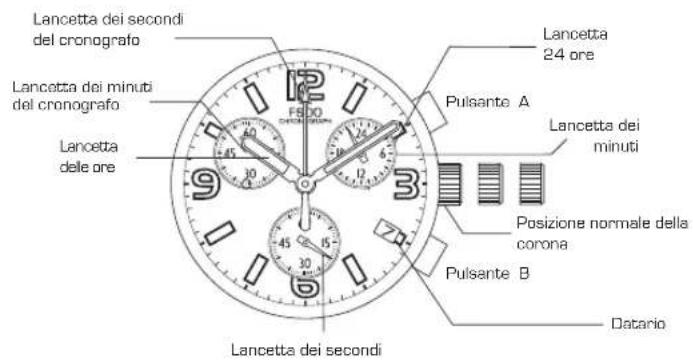

USO DEL CRONOGRAFO

Lancetta dei secondi del cronografo Lancetta dei minuti del cronografo Lancetta delle ore F5 D0 12 40 30 45 9 12 3 Pulsante A Lancetta 24 ore Lancetta dei minuti Posizione normale della corona Pulsante B Lancetta dei secondi Datario

ILMESO1

USO DEL CRONOGRAFO

Il cronografo misura e visualizza il tempo in unità 1/1 di secondo fino ad un massimo di un'ora.

1. Ogni volta che si preme il pulsante (A) si può arrestare o reiniziare il cronografo
2. Per azzerario premere il pulsante (B): le lancette dei minuti e dei secondi del cronografo tornano in posizione (O)

[Azzerare il cronografo anche dopo aver sostituito la batteria]

USO DEL CRONOGRAFO

Se una volta azerato il cronografo la lancetta dei secondi del cronografo non torna in posizione [0] dei secondi, così come dopo aver sostituito la batteria è necessario eseguire il seguente procedimento.

1. Estrarre la corona in posizione [2].
2. Premere il pulsante (A) per regolare la lancetta dei secondi del cronografo in posizione (O).
3. Mantenendo premuto il pulsante [A] le lancetta del cronografo avanzano rapidamente.
4. Una volta regolate le lancette sullo zero azzerare l'ora e spingere la corona in posizione normale.

*Non rimettere la corona in posizione normale mentre la lancetta dei secondi del cronografo torna in posizione (0) (12.00).

Quando si rimette la corona in posizione normale la lancetta si ferma. Il cronografo riconosce tali posizioni come posizioni (0) [12.00]

ILMFS01

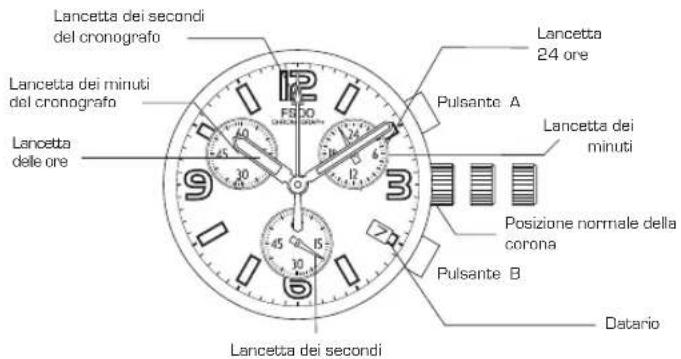

USO DEL CRONOGRAFO

Lancetta dei secondi del cronografo Lancetta dei minuti del cronografo Lancetta delle ore F500 Pulsante A Lancetta 24 ore Lancetta dei minuti Posizione normale della corona Pulsante B Lancetta dei secondi Datario

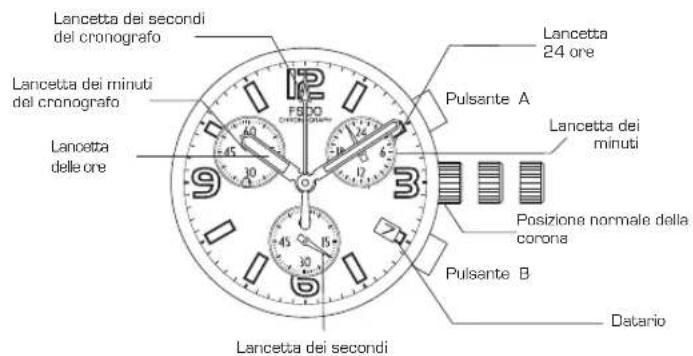

TACHIMETRO

Lancetta dei secondi del cronografo Lancetta dei minuti del cronografo Lancetta delle ore FEDDO 12 40 30 17 9 3 Lancetta dei secondi Pulsante A Lancetta 24 ore Lancetta dei minuti Posizione normale della corona Pulsante B Lancetta dei secondi Datario

ILMFS01

TACHIMETRO

• Il tachimetro è l'apparecchio utilizzato per misurare la velocità di un'automobile. Basandosi sui secondi impiegati da un'automobile per percorrere la distanza di 1 Km il contatore è in grado di calcolare approssimativamente la velocità media all'ora del veicolo durante un data tragitto (la misurazione massima del tachimetro è di 80 secondi).
• Se il cronografo viene avviato all'inizio della misurazione del tratto e lo si ferma dopo 1 Km, è possibile determinare la velocità media all'ora in base alla posizione della lancetta dei secondi.
• Se l'automobile percorre un tratto di 1 Km in 45 secondi la velocità media all'ora durante il tragitto sarà di 80 Km.

SPECIFICAZIONI BASICHE
* Da confermare assieme al grafico riguardante il movimento in allegato

Calibro FS00 FS01
Pulsante	Inclinato Parallelo
Misura Linea*[mm]	10 - 1/2F 23,7 x 22 mm (3H - 9H)
Data	0
Altezza totale	4,13 mm 4,28 mm
Immagine[angolo posizionepulsante]
Pila e durata SR626 SW oltre 2 anni*

* usando il cronografo per 1 ora al giorno

ILMFSO1

SPECIFICAZIONI BASICHE

[Ora standard]

Tipo di quarzo Diapason in cristallo di quarzo

Frequenza: 32.768 Hz.

Precisione: ± 20 secondi al mese se indossato in condizioni

normali

[Peso di equilibrio delle lancette]

Lancetta dei minuti: Max. 0,4 × N.m

Lancetta dei secondi: Max. 0,035 =N.m

Altre lancette piccole: Max. 0,02 =N.m

[Funzione]

CAL. IFMFS00/01: Cronografo 1/1 secondi (fino a 59 min. 59 sec.)

Meccanismo di Riavviamento per Risparmio Batteria [PSRM]

Dispositivo di Compensazione per Sovraccarico (OLCD)

Controllo di Frequenza Digitale (DFC) per la regolazione dell'ora.

ILMFS01

Ai sensi dei regolamenti relativi alla manipolazione dei rifiuti provenienti da assemblaggi elettrici ed elettronici, i prodotti d'orologeria ormai inutilizzabili devono essere raccolti separatamente per consentirne il trattamento. In qualsiasi nostro punto vendita o punto di raccolta autorizzato troverà gli appositi contenitori per lo smaltimento dei componenti del Suo orologio al quarzo. La raccolta differenziata, il trattamento, la valorizzazione ed il riciclaggio di tali prodotti contribuiscono alla salvaguardia dell'ambiente ed alla produzione della nostra salute.
