BEDIENUNGSANLEITUNG 15317 Lotus

Anzeigen und knöpfe 40

Zeiteinstellung 41

Datumseinstellung 41

Gebrauch des chronographen 42

Tachymeter 46

Basisspezifikationen 48

ANZEIGEN UND KNÖPFE

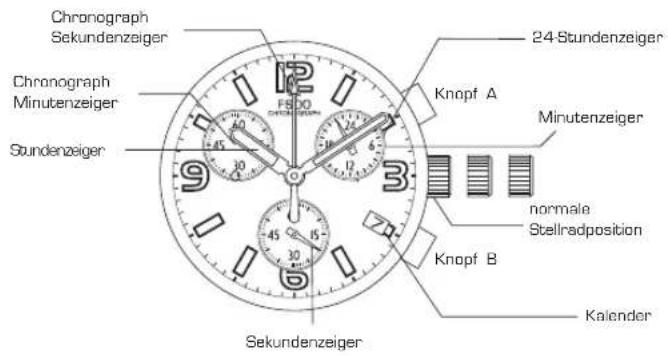

Chronograph Sekundenzeiger Chronograph Minutenzeiger Stundenzeiger 24-Stundenzeiger Knopf A Minutenzeiger normale Stellradposition Knopf B Kalender Sekundenzeiger

U M E S O 1

ZEITEINSTELLUNG

1. Ziehen Sie das Stellrad auf die (2). Clickposition, so dass der Chrono-Sekundenzeiger auf [0] stoppt.
2. Drehen Sie das Stellrad um die Minuten und Stunden einzustellen.

DATUMSEINSTELLUNG

1. Ziehen Sie das Stellrad auf die [1] Position.
2. Drehen Sie das Stellrad im Uhrzeigersinn um das Datum einzustellen.
   * Wenn das Datum zwischen 9 pm und 1 am eingestellt ist, wechselt das Datum nicht am folgenden Tag.
3. Nachdem das Datum eingestellt wurde, das Stellrad zurück in die Normalposition drücken.

GEBRAUCH DES CHRONOGRAPHEN

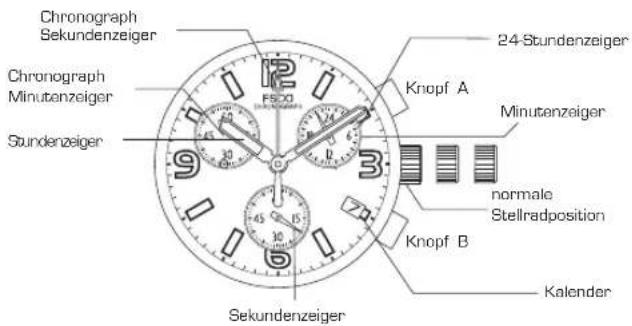

Chronograph Sekundenzeiger Chronograph Minutenzeiger Sundenzener 24-Stundenzeiger Knopf A Minutenzeiger normale Stellradposition Knopf B Kalender Sekundenzeiger

ILMFSO1

GEBRAUCH DES CHRONOGRAPHEN

Dieser Chronograph kann Zeiten in Einheiten von 1/1 Sekunden bis maximal 1 Stunde messen und anzeigen.

[Zeitmessung mit dem Chronographen]

1. Der Chronograph kann jedesmal mit dem Drücken des KNOPF A's gestoppt oder gestartet werden.
2. Zum Zurückstellen KNOPF B drucken. CHRONOMINUTEN und CHRONSEKUNDENZEIGER gehen au die (O)-Position.

[Chronograph zurückstellen, auch nach batteriewechsel]

GEBRAUCH DES CHRONOGRAPHEN

Dieses Verfahren muss ausgeführt werden, wenn der SEKUNDENZEIGER nicht auf die O-Position zurückspringt, wenn der Chronograph zurückspringt, wenn der Chronograph zurückgestellt wurde und nach einem Batteriewechsel.

1. Das Einstellrad auf die 2. Position ziehen.
2. KNOPF A drücken um den Sekundenzeiger auf die O-Position zu setzen.
3. Chrono-Sekundenzeiger und Chrono-Minutenzeiger können schnell vorwarts bewegt werden, indem der KNOPF A kontinuierlich gedrückt wird.
4. Sind die Chronozeiger auf O-Position, stellen Sie die richtige Uhrzeit ein.

*Das Stellrad nicht auf die Normalposition zurückstellen, während der SEKUNDENZEIGER auf die 12 (Null) - Position zurückkehrt.

Die Zeiger stoppen auf dem Weg, wenn das Stellrad auf die Normalposition gestellt wird und diese position als 12 (Null)-Position gespeichert war.

ILMFS01

GEBRAUCH DES CHRONOGRAPHEN

Chronograph Sekundenzeiger Chronograph Minutenzeiger Sundenzeiger FSCO 24-Stundenzeiger Knopf A 24-Stundenzeiger Minutenzeiger normale Stellradposition Knopf B Kalender Sekundenzeiger

TACHYMETER

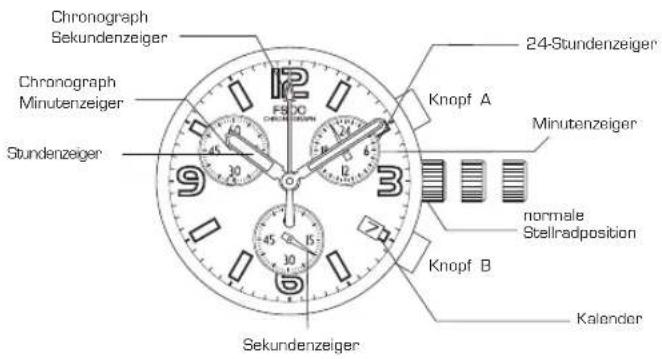

Chronograph Sekundenzeiger Chronograph Minutenzeiger Stundenzeiger 24-Stundenzeiger Knopf A Minutenzeiger normale Stellradposition Knopf B Kalender Sekundenzeiger

ILMFS01

TACHYMETER

- Der Tachymeter ist eine Vorrichtung um die Geschwindigkeit von Automobilen zu messen. Man muss wissen wieviele Sekunden ein Auto für die Distanz von 1 Km benötigt. Das Messgerät kann die annähernde

- Durchschnittsgeschwindigkeit einer Reise messen [bis zu einem max. Messumfang des Tacymeters von 60 Sekunden]. Wenn der Chronograph gleichzeitig mit der Messung gestartet und nach 1 Km gestoppt wird, kann die Durchschnittsgeswindigkeit pro Stunde durch die Position des Sekundenzeigers bestimmt werden.

- Wenn deas Auto für einen Km 45 sek. benötigt, ist die Stundendurchschittsgeschwindigkeit 80 Km.

BASISSPEZIFKATIONEN

Kalber FS00 FS01
Knöppe	Schräg Parallel
Grösse[mm]	10 - 1/2F 23,7 x 22 mm [3H - 9H]
Datum	0
Höhe absolut	4,13 mm 4,28 mm
Abbildung[Druckknopf seitlich]	Schrag	Parallel
Betzerie und Lebensdauer	SR626SW 2 jahre *

* Entsprechend dem Gebrauch des Chronographen eine Stunde pro Tag

ILMFSO1

BASISSPEZIFKATIONEN

[Zelt Standard]

Quartztyp: Stimmgabeltyp Quarzkristall

Frequenz: 32.768 Hz.

Abweichung: ± 20 Sekunden/Monat unter normalen

Umständen

[Balancegewicht der Zeiger]

Minutenzeiger: Max. 0,4 «N.m

Sekundenzeiger: Max. 0,035 × N.m

Andere kleine Zeiger: Max. 0,02 ≈ N.m

[Funktion]

CAL. IFMFS00/01: Chronograph 1/1 Sekunden (bis zu 59 min. 59 sec.)

Batteriesparabschaltmechanismus

Überladungsschutz

diditale Frequenzkontrolle zur Zeiteinstellung

ILMFS01

Gemaß den Bestimmungen über die Behandlung von Abfallen durch Elektronik- und Elektro-Altgerate sind Quarzuhrenprodukte, deren Lebensdauer abgelaufen ist, selektiv zu sammeln, um sie dem Recycling zuzuführen. Sie können Ihre Quarzuhrenprodukte daher in einer unserer Verkaufsstellen oder an einer beliebigen Sammelstelle abgeben. Die selektive Sammlung, die Verarbeitung, die Bewertung und das Recycling dieser Produkte ist ein Beitrag zum Umweltschutz und zum Schutz unserer Gesundheit.
