MANUAL DE USUARIO 15317 Lotus

MANUAL DE INSTRUCCIONES

CRONÓGRAFO

Visualización y botones ____ 4

Ajuste de la hora ____ 5

Ajuste de la fecha ____ 5

Uso del cronónógrafo 6

Taquimetro 10

Especificaciones básicas 12

VISUALIZACIÓN Y BOTONES

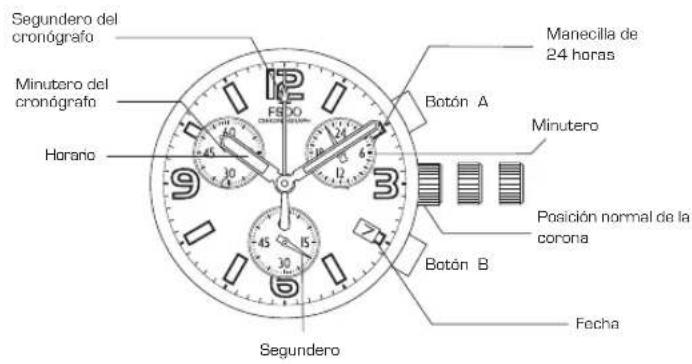

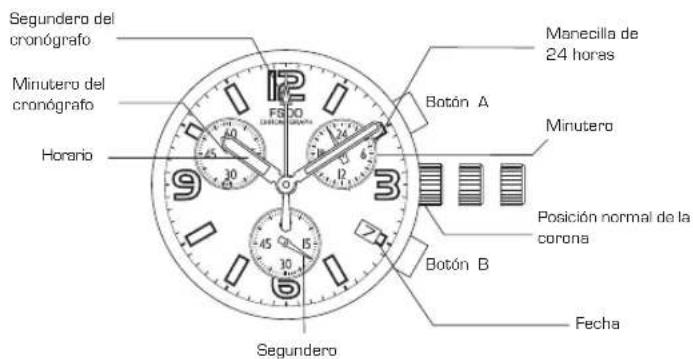

Segundero del cronógrafo Minutero del cronógrafo Horario F500 Manecilla de 24 horas Botón A Minutero Posición normal de la corona Botón B Segundero Fecha

ILMFS01

AJUSTE DE LA HORA

1. Tire de la corona hacia afuera hasta la posición de ajuste de hora (segundo clic) de forma que el segundoo se detenga en la posición [0].
2. Gire la corona para ajustar la hora y los minutos.

AJUSTE DE LA FECHA

1. Tire de la corona hacia fuera hasta la primera posición.
2. Gire la corona en el sentido de las manecillas del reloj para ajustar la fecha.
   * Si la fecha se ajusta mientras en el reloj la hora se encuentra entre las 9:00 PM y 1:00 AM horas, podría ocurrir que la fecha no cambiase.
3. Una vez que haya finalizado el ajuste de la fecha, retorne la corona a la posición normal.

USO DEL CRONÓGRAFO

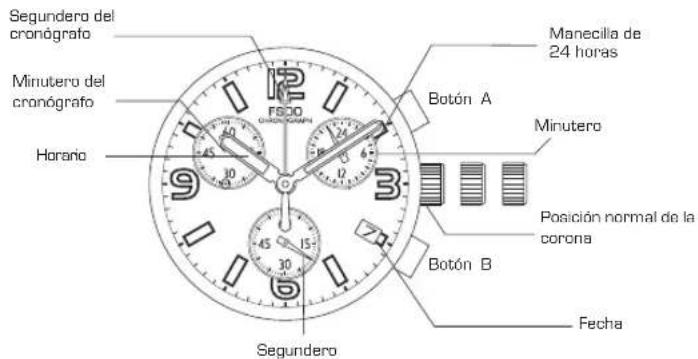

Segundero del cronógrafo Minutero del cronógrafo Horano F5DO Manecilla de 24 horas Botón A Minutero Posición normal de la corona Botón B Segundero Fecha

ILMES01

USO DEL CRONÓGRAFO

El cronógrafo mide y visualiza el tiempo en unidades de 1 segundo hasta un máximo de 1 hora.

1. El cronógrafo se pone en marcha y se detiene cada vez que se pulsa el botán A.
2. Para reiniciar, presione el Botán B. El segundo y el minutero del cronógrafo volverán a la posición O.

[Reinicio del cronógrafo, también después de cambiar la pila]

USO DEL CRONÓGRAFO

Si después de haber reiniciado el cronógrafo, o tras haber cambiado la pila, el segundoo del cronógrafo no vuelve a la posición (D) de los segundos, siga el procedimiento de ajuste que se indica a continuación.

1. Tire de la corona hacia fuera hasta la posición [2].
2. Presione el botón (A) para posicionar el segundo del cronógrafo en la posición (O).
3. Es posible avanzar rápidamente el segundoo del cronógrafo presionando el Botón (A) de forma continua.
4. Cuando las manecillas se hayan situado en la posición (0), reinicie la hora y vuelva a situar la corona en la posición normal.

*No situe la corona en la posición normal mientras el segundoo del cronógrafo vuelve a la posición [0] [12:00].

La manecilla se detiene en cuanto se sitúa la corona en la posición normal. El cronógrafo reconoce esas posiciones de detención como posiciones (0) (12:00).

ILMFS01

USO DEL CRONÓGRAFO

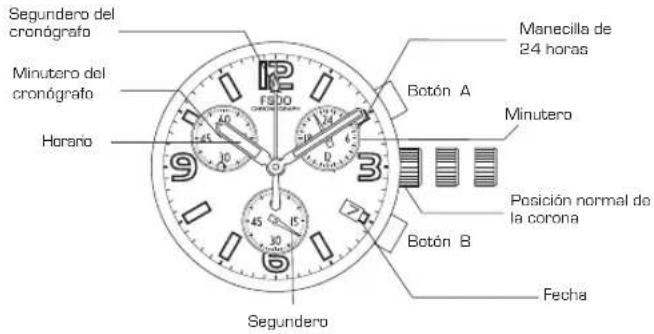

Segundero del cronógrafo Minutero del cronógrafo Horano F500 Manecilla de 24 horas Botón A Minutero Posición normal de la corona Botón B Segundero Fecha

TAQUÍMETRO

Segundero del cronógrafo Minutero del cronógrafo Horario F500 CHRONO GRAPH Manecilla de 24 horas Botón A Minutero Posición normal de la corona Botón B Segundero Fecha

ILMFS01

TAQUÍMETRO

• El taquímetro es el dispositivo que mide la velocidad de un automóvil, de forma que sabiendo en cuántos segundos cubre una distancia de 1 Km, el contador mide la velocidad media aproximada por hora durante un trayecto determinado (hasta el rango máximo de medición del taquímetro, que es de 60 segundos).
• Si el cronógrafo se acciona al mismo tiempo que la medida, y se detiene tras 1 Km, la velocidad media por hora se puede determinar según la posición del segundo.
• Si el automóvil cubre una distancia de 1 Km en un tiempo de 45 segundos, la velocidad media durante el trayecto será de unos 80 Km/h.

ESPECIFICACIONES BÁSICAS

* A confirmar con el gráfico de movimiento adjunto

Calibre FS00 FS01
Pulsador	Inclinado Paralelo
LíneaTamaño* [mm]	10 - 1/2F 23,7 x 22 mm [3H - 9H]
Fecha	0
Altura total	4,13 mm 4,28 mm
Gráfico[ángulo de posiciónde los pulsadores]	inclinado Par
Pila y duración SR62 6SW 2 años*

* Según un uso del cronógrafo de 1 hora/día

ILMFS01

ESPECIFICACIONES BÁSICAS

[Estándar de tiempo]

Tipo de cuarzo: Diapasón tipo cristal de cuarzo

Frecuencia: 32.768 Hz.

Precisión: ± 20 segundos/mes usado en condiciones normales

[Peso de equilibrio de las manecillas]

Manecillas pequeñas: Max. 0,02 =Nm

[Función]

CAL. IFMFSOO/01: Cronógrafo 1/1 segundos (hasta 59 minutos 59 segundos)

Mecanismo de Reinicio de Ahorro de Pila (PSRM)

Dispositivo de Compensación de Sobrecarga (OLCD)

Control Digital de Frecuencia (DFC) para el ajuste de la hora.

ILMFS01

INSTRUCTION MANUAL

CHRONOGRAPH

En aplicación de la normativa sobre los desechos de equipos eléctricos y electrónicos, los productos de relojería de cuarzo que se encuentran al final de su vida útil deben ser sometidos a una recogida en vistas a su posterior tratamiento. También puede depositar nuestros productos de relojería en uno de nuestros puntos de venta autorizados, así como en cualquier punto de recogida lo. La recogida selectiva, el tratamiento, la valoración y el reciclaje contribuyen a la salvaguarda de medio ambiente y a la protección de nuestra salud.
