MANUALE UTENTE WHI643E6XGW GORENJE

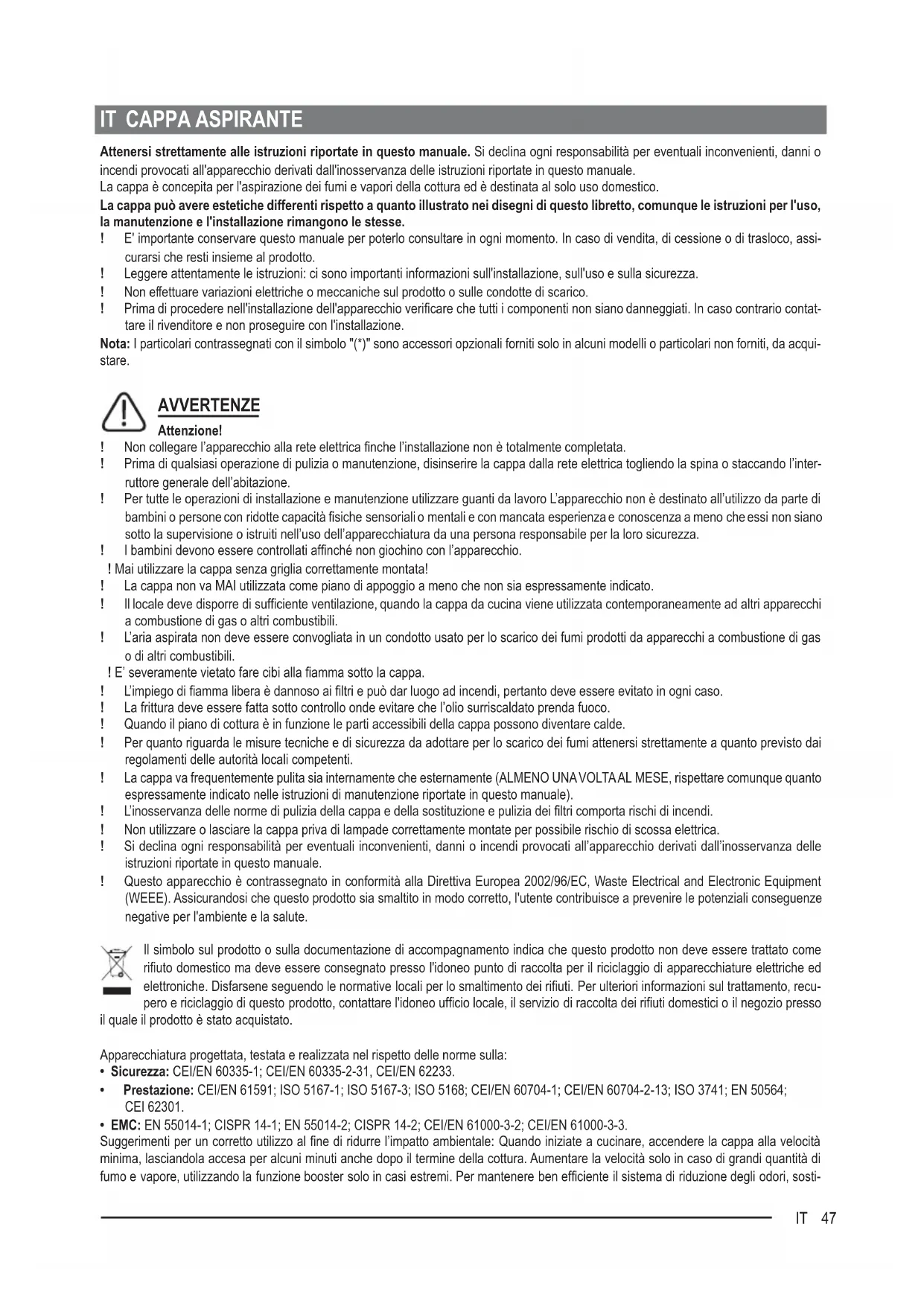

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse. ! E' importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assi- curarsi che resti insieme al prodotto. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. ! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. ! Prima di procedere nell'installazione dell'apparecchio vericare che tutti i componenti non siano danneggiati. In caso contrario contat- tare il rivenditore e non proseguire con l'installazione. Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acqui- stare. AVVERTENZE Attenzione! ! Non collegare l’apparecchio alla rete elettrica nche l’installazione non è totalmente completata. ! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’inter- ruttore generale dell’abitazione. ! Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro L’apparecchio non è destinato all’utilizzo da parte di bambini o persone con ridotte capacità siche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell’uso dell’apparecchiatura da una persona responsabile per la loro sicurezza. ! I bambini devono essere controllati afnché non giochino con l’apparecchio. ! Mai utilizzare la cappa senza griglia correttamente montata! ! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. ! Il locale deve disporre di sufciente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. ! L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. ! E’ severamente vietato fare cibi alla amma sotto la cappa. ! L’impiego di amma libera è dannoso ai ltri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. ! La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. ! Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde. ! Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. ! La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale). ! L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei ltri comporta rischi di incendi. ! Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. ! Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. ! Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come riuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei riuti. Per ulteriori informazioni sul trattamento, recu- pero e riciclaggio di questo prodotto, contattare l'idoneo ufcio locale, il servizio di raccolta dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato. Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Suggerimenti per un corretto utilizzo al ne di ridurre l’impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efciente il sistema di riduzione degli odori, sosti-48 IT tuire, quando è necessario, il/i ltro/i carbone. Per mantenere ben efciente il ltro del grasso, pulirlo in caso di necessità. Per ottimizzare l’efcienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale. ATTENZIONE! La mancata installazione di viti e dispositivi di ssaggio in conformità di queste istruzioni può comportare rischi di natura elettrica. UTILIZZAZIONE La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o ltrante a ricircolo interno. Versione aspirante I vapori vengono evacuati verso l’esterno tramite un tubo di scarico ssato alla angia di raccordo. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione. Attenzione! Il tubo di evacuazione non è fornito e va acquistato. Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l’alto (10° circa) in modo da poter trasportare l’aria verso l’esterno più facilmente. Se la cappa è provvista di ltri al carbone, questi devono essere tolti. Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (angia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità. Si declina perciò ogni responsabilità in merito. ! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°). ! Evitare cambiamenti drastici di sezione del condotto. ! Usare un condotto con l’interno più liscio possibile. ! Il materiale del condotto deve essere approvato normativamente. Versioneltrante L’aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è neces- sario installare un sistema di ltraggio aggiuntivo a base di carboni attivi. INSTALLAZIONE La distanza minima fra la supercie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 55cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specicano una distanza maggiore, bisogna tenerne conto. Collegamento Elettrico La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. Attenzione! Prima di ricollegare il circuito della cappa all’alimentazione di rete e di vericarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica. Montaggio Prodotto dal peso eccessivo, la movimentazione e installazione della cappa deve essere fatta da almeno due o più persone. Prima di iniziare con l'installazione:

• Vericare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.

• Togliere il/i ltro/i al carbone attivo se forniti (vedi anche paragrafo relativo). Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione ltrante.

• Vericare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc) , eventualmente va tolto e conservato.

• Se possibile scollegare e rimuovere i mobili sottostanti ed intorno l’area di installazione (parete o softto) della cappa in modo da avere una migliore accessibilità. Altrimenti proteggere per quanto possibile i mobili e tutte le parti interessate all'installazione. Scegliere una49IT supercie piatta da coprire con una protezione dove poi appoggiare la cappa e i particolari a corredo.

• Vericare inoltre che in prossimità della zona di installazione della cappa (in zona accessibile anche con cappa montata) sia disponibile una presa elettrica e sia possibile collegarsi ad un dispositivo di scarico fumi verso l'esterno (solo Versione aspirante).

• Eseguire tutti i lavori di muratura necessari (ad es.: installazione di una presa elettrica e/o foro per il passaggio del tubo di scarico). La cappa è dotata di tasselli di ssaggio adatti alla maggior parte di pareti/softti. E’ tuttavia necessario interpellare un tecnico qualicato per accertarVi sull’idoneità dei materiali a seconda del tipo di parete/softto. La/il parete/softto deve essere sufcientemente robusto da sostenere il peso della cappa. FUNZIONAMENTO Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa. WHI653S1XGB, WHI953S1XGB, WHI653S1XGW, WHI953S1XGW Per selezionare le funzioni della cappa premere sul simbolo. La funzione verrà attivata quando il simbolo verrà rilasciato. T1. Stand by (pannello di controllo spento - tutte le funzioni disabilitate) / ON (pannello di controllo acceso) Nota: Dopo un minuto circa di inutilizzo della cappa (aspirazione e luci) questa ritorna automaticamente in stand/by. T2. ON/OFF luci - a luci accese, sorare la striscia led SL1 con le dita verso destra o verso sinistra rispettivamente per aumentare o diminuire l’intensità della luce. Nota: la luce si accende all’ultima intensità impostata prima dello spegnimento. T3. ON/OFF Funzionamento automatico “AdaptTech”. La cappa imposta automaticamente la velocità (potenza) di aspirazione 2 per aumentare se le condizioni ambientali rilevate dal sen- sore della cappa lo richiedono. In assenza di variazioni delle condizioni ambientali, dopo 10 minuti (se la cappa è già in velocità (potenza) di aspirazione 1), la cappa si spegne. Nota: per un uso corretto di questo funzione eseguire prima la "Regolazione dei parametri per il Funzionamento automatico" (vedi paragrafo relativo). Nota: Durante il funzionamento automatico se l’utente agisce sulle altre funzioni che regolano la velocità, la funzione auto ventilazione si disattiva. T4. ON/OFF Motore - a motore acceso, sorare la striscia led SL2 con le dita verso destra o verso sinistra rispettivamente per aumentare o diminuire la velocità (potenza) di aspirazione. Nota: il motore si accende all’ultima velocità (potenza) di aspirazione impostata prima dello spegnimento. T5. ON/OFF velocità (potenza) di aspirazione intensiva “POWER BOOST” (temporizzata) Nota: Dopo 5 minuti di funzionamento la cappa ritorna allo stato precedente. T6. ON/OFF velocità (potenza) di aspirazione intensiva “POWER BOOST x 2” (temporizzata) Nota: Dopo 5 minuti di funzionamento la cappa ritorna allo stato precedente. T7. ON/OFF modalità di funzionamento „ReFresh”. Ogni 50 minuti di inattività si accende la velocità (potenza) di aspirazione 1 per 10 minuti. T8. ON/OFF Spegnimento ritardato della velocità (potenza) di aspirazione. Nota: questa funzione è disponibile per le velocità selezionabili con il tasto T4. Premere una o più volte in sequenza per scegliere il tempo di spegnimento ritardato che si desidera impostare (10-20-30 minuti) T9. Indicatoreeresetsaturazioneltri Il tasto si accende automaticamente a luce ssa quando è necessario eseguire la manutenzione del ltro grassi. Il tasto si accende automaticamente a luce lampeggiante quando è necessario eseguire la manutenzione del ltro carbone. Dopo aver eseguito la manutenzione, a cappa spenta e tasto attivo, premere il tasto per più di 3 secondi per eseguire il reset dell'indi- catore di saturazione ltri, ripetere l'operazione se necessario (ad esempio nel caso siano saturati entrambi i ltri). Attivazionedell'indicatoredellasaturazioneltrocarbone L'indicatore della saturazione ltro carbone è normalmente disattivato. Per attivarlo procedere come segue: A display acceso (ON) e aspirazione spenta (OFF) premere contemporaneamente i tasti T8 e T9 per più di 3 secondi, il tasto T9 si accende a luce ssa per circa 5 secondi ad indicare l'avvenuta attivazione. Per disattivarlo, ripetere l'operazione, il tasto T9 lampeggerà per circa 5 secondi ad indicare l'avvenuta disattivazione. I pulsanti T8 e T9 non sono visibili in questa fase (su alcuni modelli). Sono visibili solo come descrit- to nella sezione operativa del manuale. La distanza approssimativa del pulsante T8 da T7 è di 15 mm e la distanza del pulsante T9 da T8 è di 40 mm. T1 T2 T3 T4 T5 T6 T7 T8 T9SL1 SL2 T7 T8 T9 15 mm 40 mm50 IT Regolazione dei parametri per il Funzionamento automatico Ai ni di un uso corretto del funzionamento automatico eseguire la "Calibrazione della cappa". Calibrazionde della cappa A display acceso (ON) e aspirazione spenta (OFF), premere il tasto T3 per 3 secondi. La velocità (potenza) di aspirazione 2 inizia a funzionare ed il tasto T3 lampeggia ad indicare che ha avuto inizio la calibrazione della cappa che durerà per 15 minuti circa. Nota: per interrompere la calibrazione premere T3 per 5 secondi; la calibrazione risulterà invalidata, e dovrà quindi essere ripetuta. WHI643A3XGB, WHI943A3XGB, WHI643A3B Per selezionare le funzioni della cappa premere sul simbolo. La funzione verrà attivata quando il simbolo verrà rilasciato. T1. Stand by (pannello di controllo spento - tutte le funzioni disabilitate) / ON (pannello di controllo acceso) Nota: Dopo un minuto circa di inutilizzo della cappa (aspirazione e luci) questa ritorna automaticamente in stand/by. T2. ON/OFF luci Solo su alcuni modelli (vedi disegno in alto): premere più volte no a selezionare l'intensità di luce desiderata: L1: luce bassa L2: luce media L3: luce alta premere ancora per spegnere le luci. T3. ON/OFF Funzionamento automatico “AdaptTech”. La cappa imposta immediatamente la velocità (potenza) di aspirazione 1 per aumentare se le condizioni ambientali rilevate dal sensore della cappa lo richiedono. In assenza di variazioni delle condizioni ambientali, dopo 10 minuti (se la cappa è già in velocità (potenza) di aspirazione 1), la cappa si spegne. Nota: per un uso corretto di questo funzione eseguire prima la "Regolazione dei parametri per il Funzionamento automatico" (vedi paragrafo relativo). Nota: Durante il funzionamento automatico se l’utente agisce sulle altre funzioni che regolano la velocità, la funzione auto ventilazione si disattiva. T4. Selezionemanualevelocità(potenza)diaspirazione: L4: velocità (potenza) di aspirazione 1 L5: velocità (potenza) di aspirazione 2 L6: velocità (potenza) di aspirazione 3 premere ancora per spegnere le cappa (OFF). Nota: la selezione manuale esclude ogni altra funzione impostata relativa all'aspirazione. T5. ON/OFF velocità (potenza) di aspirazione intensiva “POWER BOOST” (temporizzata) Nota: Dopo 5 minuti di funzionamento la cappa ritorna allo stato precedente. T6*. (Solo in alcuni modelli) ON/OFF velocità (potenza) di aspirazione intensiva “POWER BOOST x 2” (temporizzata) Nota: Dopo 5 minuti di funzionamento la cappa ritorna allo stato precedente. T7. ON/OFF modalità di funzionamento „ReFresh”. Ogni 50 minuti di inattività si accende la velocità (potenza) di aspirazione 1 per 10 minuti. T8. ON/OFF Spegnimento ritardato della velocità (potenza) di aspirazione (circa 30 minuti) Nota: questa funzione è disponibile per le velocità selezionabili con il tasto T4. T9. Indicatoreeresetsaturazioneltri Il tasto si accende automaticamente a luce ssa quando è necessario eseguire la manutenzione del ltro grassi. Il tasto si accende automaticamente a luce lampeggiante quando è necessario eseguire la manutenzione del ltro carbone. Dopo aver eseguito la manutenzione, a cappa spenta e tasto attivo, premere il tasto per più di 3 secondi per eseguire il reset dell'indi- catore di saturazione ltri, ripetere l'operazione se necessario (ad esempio nel caso siano saturati entrambi i ltri). Attivazionedell'indicatoredellasaturazioneltrocarbone L'indicatore della saturazione ltro carbone è normalmente disattivato. Per attivarlo procedere come segue: A display acceso (ON) e aspirazione spenta (OFF) premere contemporaneamente i tasti T8 e T9 per più di 3 secondi, il tasto T9 si accende a luce ssa per circa 5 secondi ad indicare l'avvenuta attivazione. Per disattivarlo, ripetere l'operazione, il tasto T9 lampeggerà per circa 5 secondi ad indicare l'avvenuta disattivazione. I pulsanti T8 e T9 non sono visibili in questa fase (su alcuni modelli). Sono visibili solo come descrit- to nella sezione operativa del manuale. La distanza approssimativa del pulsante T8 da T7 è di 16 mm e la distanza del pulsante T9 da T8 è di 26 mm. T1 T2 T3 T4 T5 T6 T7 T8 T9 L1 L2 L3 L4 L5 L6 T7 T8 T9 16 mm 26 mm51IT Regolazione dei parametri per il Funzionamento automatico Ai ni di un uso corretto del funzionamento automatico eseguire la "Calibrazione della cappa". Calibrazionde della cappa A display acceso (ON) e aspirazione spenta (OFF), premere il tasto T3 per 3 secondi. La velocità (potenza) di aspirazione 2 inizia a funzionare ed il tasto T3 lampeggia ad indicare che ha avuto inizio la calibrazione della cappa che durerà per 15 minuti circa. Nota: per interrompere la calibrazione premere T3 per 5 secondi; la calibrazione risulterà invalidata, e dovrà quindi essere ripetuta. WHI623E1XGB, WHI623E1XGW, WHI923E1XGW, WHI623E3B, WHI923E3B, WHI923E3XGB

Per selezionare le funzioni della cappa è sufcente sorare i comandi. T1. Stand by/ON display T2. ON/OFF velocità (potenza) di aspirazione 1 T3. ON/OFF velocità (potenza) di aspirazione 2 T4. ON/OFF velocità (potenza) di aspirazione 3 T5. ON/OFF luci MANUTENZIONE Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. Pulizia La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei ltri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri. Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL! Attenzione: L’inosservanza delle norme di pulizia dell’apparecchio e della sostituzione dei ltri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un’impropria manutenzione o dall’inosservanza delle suddette avvertenze. Filtro antigrasso Trattiene le particelle di grasso derivanti dalla cottura. Il ltro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il ltro antigrasso metallico può scolorirsi ma le sue caratteristiche di ltraggio non cambiano assolutamente. Per smontare il ltro grassi tirare la maniglia di sgancio a molla. Filtro ai carboni attivi (Solo per Versione Filtrante) Trattiene gli odori sgradevoli derivanti dalla cottura. La saturazione del ltro carbone si verica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del ltro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato Filtro al carbone circolare Applicarne uno per lato a copertura di entrambe le griglie di protezione della girante del motore, dopodiche girare in senso orario. Per lo smontaggio girare in senso antiorario. T1 T2 T3 T4 T552 IT Sostituzione Lampade Disinserire l’apparecchio dalla rete elettrica. Attenzione! Prima di toccare le lampade sincerarsi che siano fredde. Sostituire la lampada danneggiata con una dello stesso tipo così come specicato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa. La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, una durata no a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica. Per la sostituzione rivolgersi al servizio assistenza tecnica.53LT
