BRUGSANVISNING WHI643E6XGW GORENJE

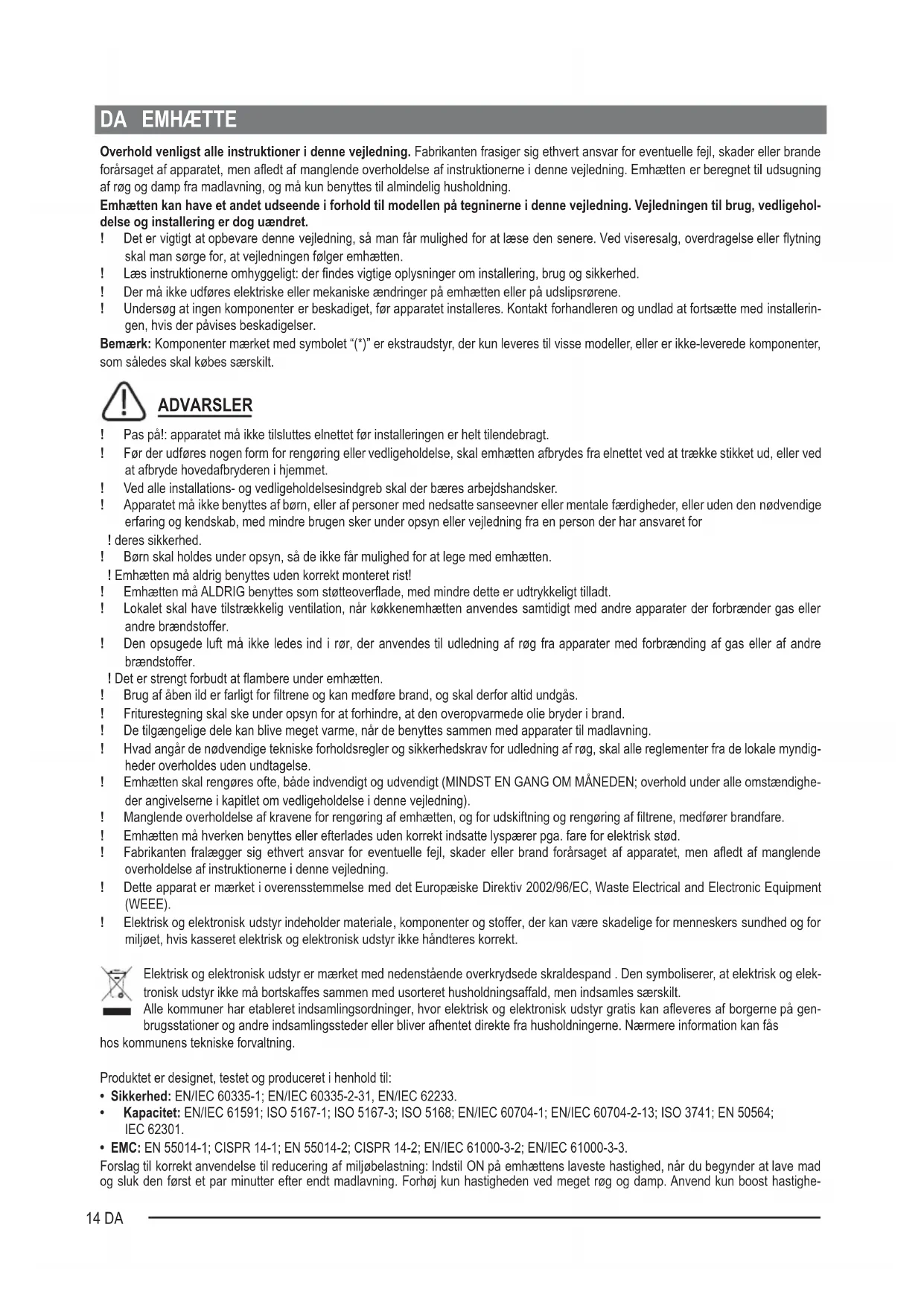

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men aedt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning. Emhætten kan have et andet udseende i forhold til modellen på tegninerne i denne vejledning. Vejledningen til brug, vedligehol- delse og installering er dog uændret. ! Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den senere. Ved viseresalg, overdragelse eller ytning skal man sørge for, at vejledningen følger emhætten. ! Læs instruktionerne omhyggeligt: der ndes vigtige oplysninger om installering, brug og sikkerhed. ! Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene. ! Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installerin- gen, hvis der påvises beskadigelser. Bemærk: Komponenter mærket med symbolet “(*)” er ekstraudstyr, der kun leveres til visse modeller, eller er ikke-leverede komponenter, som således skal købes særskilt. ADVARSLER ! Pas på!: apparatet må ikke tilsluttes elnettet før installeringen er helt tilendebragt. ! Før der udføres nogen form for rengøring eller vedligeholdelse, skal emhætten afbrydes fra elnettet ved at trække stikket ud, eller ved at afbryde hovedafbryderen i hjemmet. ! Ved alle installations- og vedligeholdelsesindgreb skal der bæres arbejdshandsker. ! Apparatet må ikke benyttes af børn, eller af personer med nedsatte sanseevner eller mentale færdigheder, eller uden den nødvendige erfaring og kendskab, med mindre brugen sker under opsyn eller vejledning fra en person der har ansvaret for ! deres sikkerhed. ! Børn skal holdes under opsyn, så de ikke får mulighed for at lege med emhætten. ! Emhætten må aldrig benyttes uden korrekt monteret rist! ! Emhætten må ALDRIG benyttes som støtteoverade, med mindre dette er udtrykkeligt tilladt. ! Lokalet skal have tilstrækkelig ventilation, når køkkenemhætten anvendes samtidigt med andre apparater der forbrænder gas eller andre brændstoffer. ! Den opsugede luft må ikke ledes ind i rør, der anvendes til udledning af røg fra apparater med forbrænding af gas eller af andre brændstoffer. ! Det er strengt forbudt at ambere under emhætten. ! Brug af åben ild er farligt for ltrene og kan medføre brand, og skal derfor altid undgås. ! Friturestegning skal ske under opsyn for at forhindre, at den overopvarmede olie bryder i brand. ! De tilgængelige dele kan blive meget varme, når de benyttes sammen med apparater til madlavning. ! Hvad angår de nødvendige tekniske forholdsregler og sikkerhedskrav for udledning af røg, skal alle reglementer fra de lokale myndig- heder overholdes uden undtagelse. ! Emhætten skal rengøres ofte, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN; overhold under alle omstændighe- der angivelserne i kapitlet om vedligeholdelse i denne vejledning). ! Manglende overholdelse af kravene for rengøring af emhætten, og for udskiftning og rengøring af ltrene, medfører brandfare. ! Emhætten må hverken benyttes eller efterlades uden korrekt indsatte lyspærer pga. fare for elektrisk stød. ! Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, men aedt af manglende overholdelse af instruktionerne i denne vejledning. ! Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). ! Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt. Elektrisk og elektronisk udstyr er mærket med nedenstående overkrydsede skraldespand . Den symboliserer, at elektrisk og elek- tronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt. Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan aeveres af borgerne på gen- brugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning. Produktet er designet, testet og produceret i henhold til:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastighe-15DA den i tilfælde, hvor det er nødvendigt. Udskift kullteret/kulltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtlteret/fedtltrene, når det er nødvendigt for at bibeholde ltereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen. PAS PÅ! Manglende montering af skruer og fastgøringsanordninger i overensstemmelse med disse instruktioner, kan medføre elektrisk fare. BRUG Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den ltrerende udgave med intern recirkulation. Sugende udgave Dampen ledes udenfor vha. et aftræksrør fastgjort til samleangen. Aftræksrørets diameter skal svare til diameteren på forbindelsesringen. Obs! Udledningsrøret leveres ikke, og skal købes. På den vandrette del skal røret have en let stigning (cirka 10°) for at lette bortledning af luften udenfor lokalet. Hvis emhætten er udstyret med kulltre, skal disse ltre fjernes. Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudsugningen (studsange). Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt. Producenten fralægger sig ethvert ansvar i forbindelse hermed. ! Benyt et rør, der er så kort som muligt. ! Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90°). ! Undgå drastiske ændringer i rørets tværsnit. ! Benyt et rør med så glat en inderside som muligt. ! Rørets materialer skal være godkendt i henhold til reglerne. Filtrerende udgave Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende ltreringssystem baseret på aktivt kul. INSTALLERING Minimumsafstanden mellem kogegrejets støtteoverade på komfuret og den nederste del af emhætten må ikke være under 55cm ved elektriske kogeplader, og ikke under 65cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader. Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes. Elektrisk tilslutning Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgæn- gelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke ndes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer. Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt funktion. Emhætten er udstyret med en speciel forsyningsledning; hvis denne ledning beskadiges, skal den bestilles hos den tekniske service. Montering Produkt med meget stor vægt, ytning og montering af emhætten skal foretages af mindst to eller ere personer. Før installering:

• Undersøg at det købte produkt har passende dimensioner til det valgte installeringssted.

• Fjern det/de aktive kullter/kulltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse lter/ltre skal kun genmonteres, hvis man ønsker at anvende emhætten i den ltrerende udgave.

• Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

• Om muligt bør man afbryde og fjerne køkkenelementerne underneden og omkring området, hvor emhætten skal installeres, så man får lettere adgang til loftet/væggen, hvor emhætten monteres. Hvis det ikke er muligt at fjerne køkkenelementerne skal de beskyttes bedst muligt under installeringen. Vælg en plan overade og tildæk den med et beskyttende underlag, hvor emhætten og de tilhørende16 DA komponenter kan lægges.

• Undersøg desuden, at der er en elektrisk stikkontakt til rådighed i nærheden af emhættens installeringsområde (der også skal være tilgængelig efter montering af emhætten); desuden skal der forendes en anordning til udledning af røg udenfor (kun den sugende udgave).

• Udfør alt nødvendigt murarbejde (fx installering af en elektrisk stikkontakt og/eller et hul til passage af udledningsrøret). Emhætten er udstyret med fastgørings-murplugs, der passer til de este vægge/lofter. Det er dog nødvendigt at rådspørge sig med en kvaliceret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt. FUNKTION Benyt den højeste hastighed ved stor dampkoncentration i køkkenet. Det anbefales, at man tænder udsugningen 5 minutter før påbegyn- delse af madlavning, og at udsugningen efterlades tændt i yderligere cirka 15 minutter efter afslutning af madlavningen. WHI653S1XGB, WHI953S1XGB, WHI653S1XGW, WHI953S1XGW For at vælge hoodens funktioner tryk på symbolet. Funktionen aktiveres, når symbolet frigives. T1. Stand by (kontrolpanelet er slukket – alle funktioner er deaktiveret) / ON (kontrolpanelet er tændt) Bemærk: Efter ca. et minuts brug af emhætten (udsugning og lys) går denne automatisk tilbage på stand/by. T2. ON/OFF lys - ved tændt lys, strejf LED SL1 med ngrene mod højre eller mod venstre, afhængig af om der skal skrues op eller ned for lyset. Bemærk: Før der slukkes, tænder lyset på forrige valgte styrke. T3. ON/OFF Automatisk funktion ”AdaptTech”. Emhætten indstiller automatisk hastigheden (styrken) udsugning 2 så den stiger, hvis forhold fra emhættens sensorer kræver det. Når der ikke er variation i forholdene, slukker emhætten efter 10 min. (hvis emhætten allerede er på hastighed (styrke) udsugning 1) Bemærk: for korrekt brug af denne funktion, følg først „Forordning af parametre for automatisk funktion” (se paragraf). Bemærk: Hvis brugeren justerer på andre funktioner, der regulerer hastighed under automatisk funktion, vil autoventilationen deakti- veres. T4. ON/OFF Motor - ved tændt motor, strejf LED SL2 med ngrene mod højre eller mod venstre, afhængig af om du vil styrke eller svække hastigheden (styrke) af udsugning. Bemærk: motoren tændes på den forrige hastighed (styrke) af udsugning, før der slukkes. T5. ON/OFF hastighed (styrke intensiv udsugning “POWER BOOST” (tidsindstillet) Bemærk: Efter 5 minutter går emhætten tilbage til den forrige funktion. T6. ON/OFF hastighed (styrke) intensiv udsugning “POWER BOOST x 2” (tidsindstillet) Bemærk: Efter 5 minutter går emhætten tilbage til den forrige funktion. T7. ON/OFF „ReFresh”. Hver 50’ende minut af inaktivitet tænder hastigheden (styrke) udsugning 1 i 10 minutter. T8. ON/OFF Senere slukning hastighed (styrke) udsugning. Bemærk: denne funktion er disponibel for de valgte hastigheder med knappen T4. Tryk en eller ere gange i træk for at vælge tiden for senere slukning, som der ønskes (10-20-30 minutter) T9. Valgogresetafltermætning Knappen tænder automatisk og lyser, når det er nødvendigt at rense fedtlteret. Knappen tænder automatisk og lyset blinker, når det er nødvendigt at rense kullteret. Når rengøringen er foretaget ved slukket emhætte og aktiv knap, hold knappen nede i mindst 3 sekunder for at udføre reset af valg af ltermætning, gentag om nødvendigt (for eksempel hvis begge ltre skal renses). Aktiveringafkulltermætning Indikatoren for kulltermætning er normalt deaktiveret. For at aktivere den, foretag følgende: Ved tændt display (ON) og slukket udsugning (OFF) hold samtidig knapperne T8 og T9 nede i mindst 3 sekunder, knappen T9 tænder og lyser i ca. 5 sekunder for at vise den valgte funktion. For at deaktivere gentages handlingen. Knappen T9 blinker i ca. 5 sekunder for at vise den valgte funktion. Knapper T8 og T9 er ikke synlige på dette tidspunkt (på nogle modeller). De er kun synlige som beskrevet i betjeningsdelen af manualen. Ca. afstanden til knappen T8 fra T7 er 15 mm, og afstanden til knappen T9 fra T8 er 40 mm. Forordning af parametre for automatisk funktion Ved endt korrekt brug af automatisk funktion følg „Kalibrering af emhætten”. T1 T2 T3 T4 T5 T6 T7 T8 T9SL1 SL2 T7 T8 T9 15 mm 40 mm17DA Kalibrering af emhætten Ved tændt display (ON) og slukket udsugning (OFF), hold knappen T3 nede i 3 sekunder. Hastigheden (styrken) udsugning 2 begynder at virke og knappen T3 blinker for at indikere, at kalibrering af emhætten er begyndt, hvilket varer ca. 15 minutter. Bemærk: for at afbryde kalibreringen, hold knappen T3 nede i 5 sekunder; kalibreringen er ugyldig og skal derfor gentages. WHI643A3XGB, WHI943A3XGB, WHI643A3B For at vælge hoodens funktioner tryk på symbolet. Funktionen aktiveres, når symbolet frigives. T1. Stand by (kontrolpanelet er slukket – alle funktioner er deaktiveret) / ON (kontrolpanelet er tændt) Bemærk: Efter ca. et minuts brug af emhætten (udsugning og lys) går denne automatisk tilbage på stand/by. T2. ON/OFF lys Kun på visse modeller (se tegningen øverst): tryk ere gange og vælg den ønskede lysstyrke: L1: svagt lys L2: mellem stærkt lys L3: stærkt lys Tryk igen for at slukke lysene. T3. ON/OFF Automatisk funktion ”AdaptTech”. Emhætten indstiller automatisk hastigheden (styrken) udsugning 1 så den stiger, hvis forhold fra emhættens sensorer kræver det. Når der ikke er variation i forholdene, slukker emhætten efter 10 min. (hvis emhætten allerede er på hastighed (styrke) udsugning 1) Bemærk: for korrekt brug af denne funktion, følg først „Forordning af parametre for automatisk funktion” (se paragraf). Bemærk: Hvis brugeren justerer på andre funktioner, der regulerer hastighed under automatisk funktion, vil autoventilationen deakti- veres. T4. Manuelt valg af hastighed (styrke) udsugning: L4: hastighed (styrke) udsugning 1 L5: hastighed (styrke) udsugning 2 L6: hastighed (styrke) udsugning 3 tryk igen for at slukke emhætten (OFF). Bemærk: det manuelle valg udelukker enhver anden valgt funktion hvad angår udsugning. T5. ON/OFF hastighed (styrke intensiv udsugning “POWER BOOST” (tidsindstillet) Bemærk: Efter 5 minutter går emhætten tilbage til den forrige funktion. T6*. (Kun på visse modeller) ON/OFF hastighed (styrke) intensiv udsugning “POWER BOOST x 2” (tidsindstillet) Bemærk: Efter 5 minutter går emhætten tilbage til den forrige funktion. T7. ON/OFF „ReFresh”. Hver 50’ende minut af inaktivitet tænder hastigheden (styrke) udsugning 1 i 10 minutter. T8. ON/OFF Senere slukning hastighed (styrke) udsugning (circa 30 minutter) Bemærk: denne funktion er mulig for de valgte hastigheder med knappen T4. T9. Valgogresetafltermætning Knappen tænder automatisk og lyser, når det er nødvendigt at rense fedtlteret. Knappen tænder automatisk og lyset blinker, når det er nødvendigt at rense kullteret. Når rengøringen er foretaget ved slukket emhætte og aktiv knap, hold knappen nede i mindst 3 sekunder for at udføre reset af valg af ltermætning, gentag om nødvendigt (for eksempel hvis begge ltre skal renses). Aktiveringafkulltermætning Indikatoren for kulltermætning er normalt deaktiveret. For at aktivere den, foretag følgende: Ved tændt display (ON) og slukket udsugning (OFF) hold samtidig knapperne T8 og T9 nede i mindst 3 sekunder, knappen T9 tænder og lyser i ca. 5 sekunder for at vise den valgte funktion. For at deaktivere gentages handlingen. Knappen T9 blinker i ca. 5 sekunder for at vise den valgte funktion. Knapper T8 og T9 er ikke synlige på dette tidspunkt (på nogle modeller). De er kun synlige som beskrevet i betjeningsdelen af manualen. Ca. afstanden til knappen T8 fra T7 er 16 mm, og afstanden til knappen T9 fra T8 er 26 mm. Forordning af parametre for automatisk funktion Ved endt korrekt brug af automatisk funktion følg „Kalibrering af emhætten”. Kalibrering af emhætten Ved tændt display (ON) og slukket udsugning (OFF), hold knappen T3 nede i 3 sekunder. Hastigheden (styrken) udsugning 2 begynder at virke og knappen T3 blinker for at indikere, at kalibrering af emhætten er begyndt, hvilket varer ca. 15 minutter. Bemærk: for at afbryde kalibreringen, hold knappen T3 nede i 5 sekunder; kalibreringen er ugyldig og skal derfor gentages. T1 T2 T3 T4 T5 T6 T7 T8 T9 L1 L2 L3 L4 L5 L6 T7 T8 T9 16 mm 26 mm18 DA WHI623E1XGB, WHI623E1XGW, WHI923E1XGW, WHI623E3B, WHI923E3B, WHI923E3XGB

For at vælge mellem emhættens funktioner er det nok at strejfe kommandoerne. T1. Stand by/ON display T2. ON/OFF hastighed (styrke) udsugning 1 T3. ON/OFF hastighed (styrke) udsugning 2 T4. ON/OFF hastighed (styrke) udsugning 3 T5. ON/OFF lys VEDLIGEHOLDELSE Obs! Inden der udføres nogen form for rengøring eller vedligeholdelse skal emhætten afbrydes fra elnettet ved at fjerne stikket fra stikkontakten, eller ved at afbryde hjemmets hovedafbryder. Rengøring Emhætten skal rengøres jævnligt både på ydersiden og på indersiden (mindst med samme frekvens som for vedligeholdelse af fedtltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i ydende form. Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT! Pas på: Manglende overholdelse af vejledningen til rengøring af apparatet og udskiftning af ltrene medfører brandfare. Der henstilles således til, at instruktionerne følges. Fabrikanten frasiger sig ethvert ansvar for eventuel beskadigelse af motoren, brande forårsaget af utilstrækkelig vedligeholdelse af appa- ratet eller manglende overholdelse af ovenstående instruktioner. Fedtlter Tilbageholder de fedtpartikler, der dannes under tilberedning af mad. Fedtlteret skal rengøres én gang om måneden med milde rengøringsmidler; lteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram. Ved vask i opvaskemaskinen kan metal-fedtlteret blive misfarvet, men dette vil ikke have negativ indydelse på dets ltrerende egen- skaber. Træk i fjederhåndtaget for at afmontere fedtlteret. Kullter(kundenltrerendeudgave) Filteret opfanger lugt fra madlavning. Kullteret skal udskiftes hver 4. Måned, hvis emhætten ikke benyttes intensivt, eller oftere. Kullteret kan IKKE vaskes eller genanvendes. Rundtkullter Læg et lter til dækning i hver side af beskyttelsesristene for motorens drejehjul, og drej derefter med uret. Ved afmontering skal man dreje mod uret. Udskiftning af lyspærerne Afbryd apparatet fra el-nettet. Pas på! Sørg for at pærerne er kolde før de berøres. Udskift den beskadigede pære med en pære af samme type i overensstemmelse med specikationerne på etiketten eller oplysningerne ved siden af pæren på emhætten. Emhætten er udstyret med et belysningssystem baseret på lysdiode-teknologi. Lysdioderne sikrer optimal belysning, holdbarhed op til 10 gange længere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet. Ved udskiftning bedes man kontakte den tekniske servicetjeneste. T1 T2 T3 T4 T519EN
