MANUALE UTENTE Viola La Nordica

ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE - IT

Per il rispetto delle norme di sicurezza è obblatorio installare

eutilizzare i nostri prodotti segundo scrupolosamente leindicazioni fornite nel presente manuale.

DICHIARAZIONE DI CONFORMITA' DEL COSTRUTTORE

Oggetto: Assenza di amianto e cadmio

Si dichiara che tutti i nostri appearecchi vengono assemblati con materiali che non presentano parti di amianto o sui derivati e che nel materiale d'apporto utilizzato per le saldature non è presente/utilizzato in nessuna forma il cadmio, come previsto alla norma di riferimento.

Oggetto: Regolamento CE n. 1935/2004

Si dichiara che in tutti gli appearecchi da noi prodotti, i materiali destinati a venire a contatto con i cibi sono adatti all'uso alimentari, in conformità al Regolamento CE in oggetto.

10.1.USO DEL FORNO (dove presente) 12
10.2. FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE 12

1. FERMO ESTIVO 12
2. MANUTENZIONE E CURA 12

12.1. LE MAIOLICHE 12

12.2.PRODOTTINPIETRAOLLARE 12
12.3.PRODOTTI VERNICIATI 12
12.4.PRODOTTISMALTATI 12

12.5. COMPONENTICROMATI 13
126 CFENTRINO F CERCHI 13
12.7.PULIZIA VETRO 13
12.8.PULIZIA CASSETTO CENERE 13
12.9.PULIZIA CANNA FUMARIA 13

1. DETERMINAZIONE DELLA POTENZA TERMICA 13

2. SCARICO FUMI POSTERIORE ORIZZONTALE 42

3. SCARICO FUMI POSTERIORE VERTICALE 43
4. SCARICO FUMI SUPERIORE 44
5. DIMENSIONI 45

EN - CONTENTS

1. TECHNICAL DATA 14
2. GENERAL PRECAUTIONS 14
3. INSTALLATION REGULATIONS 15
4. FIRE SAFETY 15

4.1. IN A EMERGENCY 15

1. TECHNICAL DESCRIPTION 16
2. FLUE 16

6.1. CHIMNEY POT 17
6.2. CONNECTION TO THE CHIMNEY 17
6.3. CONNECTING A FIREPLACE OR OPEN HEARTH TO THE FLUE 17

1. AIR FLOW IN THE PLACE OF INSTALLATION DURING COMBUSTION 17

2. ALLOWED/NOT ALLOWED FUELS 18

3. LIGHTING 18

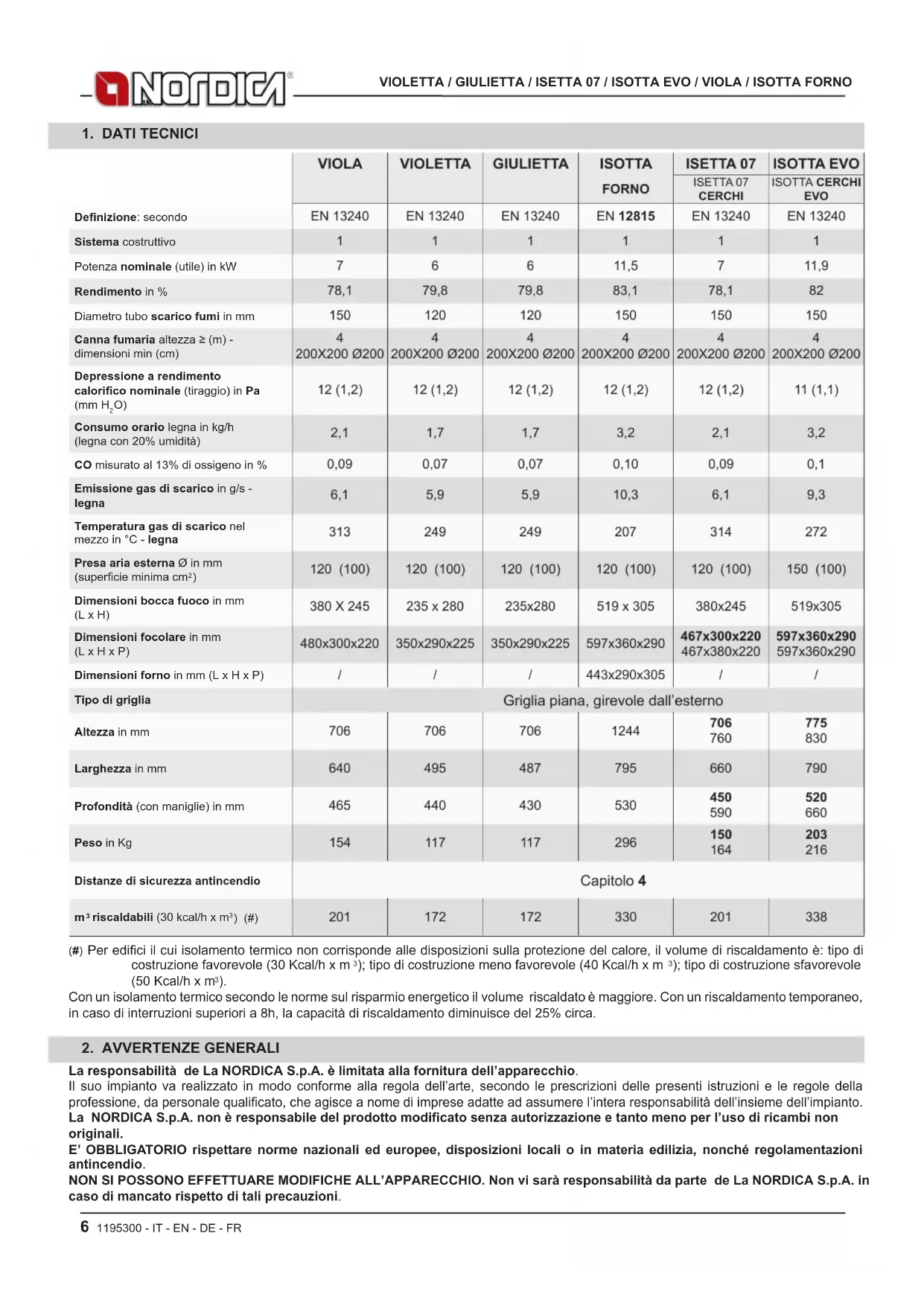

	VIOLA	VIOLETTA	GIULIETTA	ISOTTA FORNO	ISETTA 07	ISOTTA EVO
					ISETTA 07 CERCHI	ISOTTA CERCHI EVO
Definizione: secondo	EN 13240	EN 13240	EN 13240	EN 12815	EN 13240	EN 13240
Sistema costruttivo	1	1	1	1	1	1
Potenza nominale (utile) in kW	7	6	6	11,5	7	11,9
Rendimento in %	78,1	79,8	79,8	83,1	78,1	82
Diametro tubo scarico fumi in mm	150	120	120	150	150	150
Canna fumaria altezza ≥ (m) - dimensioni min (cm)	4200X200 Ø200	4200X200 Ø200	4200X200 Ø200	4200X200 Ø200	4200X200 Ø200	4200X200 Ø200
Depressione a rendimento calorifico nominale (tiraggio) in Pa (mm H2O)	12 (1,2)	12 (1,2)	12 (1,2)	12 (1,2)	12 (1,2)	11 (1,1)
Consumo orario legna in kg/h (legna con 20% umidità)	2,1	1,7	1,7	3,2	2,1	3,2
CO misurato al 13% di ossigeno in %	0,09	0,07	0,07	0,10	0,09	0,1
Emissione gas di scarico in g/s - legna	6,1	5,9	5,9	10,3	6,1	9,3
Temperatura gas di scarico nel mezzo in °C - legna	313	249	249	207	314	272
Presa aria esterna Ø in mm (superficie minima cm2)	120 (100)	120 (100)	120 (100)	120 (100)	120 (100)	150 (100)
Dimensioni bocca fuoco in mm (L x H)	380 X 245	235 x 280	235x280	519 x 305	380x245	519x305
Dimensioni focolare in mm (L x H x P)	480x300x220	350x290x225	350x290x225	597x360x290	467x300x220467x380x220	597x360x290597x360x290
Dimensioni forno in mm (L x H x P)	/	/	/	443x290x305	/	/
Tipodi griglia	Griglia piana, girevole dall'esterno
Altezza in mm	706	706	706	1244	706760	775830
Larghezza in mm	640	495	487	795	660	790
Profondità (con maniglie) in mm	465	440	430	530	450590	520660
Peso in Kg	154	117	117	296	150164	203216
Distanze di sicurezza antincendio	Capitolo 4
\( m^3 \) riscaldabilli (30 kcal/h x \( m^3 \)) (#)	201	172	172	330	201	338

(#) Per edifici il cui isolamento termico non corrisponde alle disposizioni sulla protezione del calore, il volume di riscaldamento è: tipo di costruzione favorevole (30 Kcal/h x m³); tipo di costruzione meno favorevole (40 Kcal/h x m³); tipo di costruzione sfavorevole (50 Kcal/h x m³).
Con un isolamento termico secondo le norme sul risparmio energetico il volume riscaldato è maggiore. Con un riscaldamento temporaneo, in caso di interruzioni superiori a 8h, la capacité di riscaldamento diminuisce del 25% circa.

2. AVVERTENZE GENERALI

La responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparecchio.

Il suo impianto va realizzato in modo conforme alla regola dell'arte, secondo le prescrizioni delle presenti istruzioni e le regole della profession, da personale qualificato, che agisce a nome di imprese adatte ad assumere l'intera responsabilità dell'insieme dell'impianto.

La NORDICA S.p.A. non è responsable del prodotto modificato alla autorizzazione e tanto meno per l'uso di ricambi non originali.

E' OBBILIGATORIO rispetto norme nazionali ed europee, disposizioni locali o in materia edilizia, nonché regolamenti antincendio.

NON SI POSSONO EFFETTUARE MODIFICHE ALL'APPARECCHIO. Non vi sare responsabilita da parte de La NORDICA S.p.A. in caso di mancato rispetto di tali precauzioni.

3. NORME PER L'INSTALLAZIONE

L'installation del Prodotto e degli equipaggiamenti ausiliari, relativi all'impiano di riscaldamento, deve essere conforme a tutte le Norme e Regolamentazioni attuali ed a quanto previsto alla Legge.

L'installazione, i relativi collegamenti dell'impianto, la messa in servizio e la verifica del corretto funzionamento devono essere eseguiti a regola d'arte da personale professionalmente preparato nel piano rispetto delle norme vigenti, sia nazionali, regionali, provinciali e comunali presenti nel paese in cui è stato installato l'apparecchio, nonché delle presenti istruzioni.

L'installatione deve essere eseguita da personale autorizzato, che dovra rilasciere all'acquirente una dichiarazione di conformità dell'impiano, il quale si assume l'intera responsabilità dell'in installatione definitiva e del consequences buon funzionamento del prodotto installato.

La Prodotto è assemblato e pronto per l'allacciamento e deve essere collegata mediante un raccordo all'esistente canna fumaria della casa. Il raccordo deve essere possibilmente corto, rettilineo, orizzontale o posizionato leggermente in salute. I collegamenti devono essere a tenutaagna.

Prima dell'installazione eseguire le seguenti verifiche:

• uscita fumi SUPERIORE - POSTERIORE
• verificare se la portata della struttura regge il peso del vosto apparecchio. In caso di portata insufficiente è necessario adottare opportune misure, la responsabilità de La NORDICA è limitata alla fornitura dell'apparecchio.
• Accertarsi che il pavimento possa sostener il peso dell'apparecchio e provvedere ad un adeguato isolamento nel caso sia costruito in materiale inflammabile (DIMENSIONI SECONDO L'ORDINAMENTO REGIONALE).
  Assicurarsi che nella stanza dove sare installato vi sua ventilazione adeguata, a tale proposito e fondamentale prestare attenuationa finestre e porte con chiusuraagna (guarnizioni di tenuta).
• Evitare l'installazione in locali con presenza di condotti di ventilazione collettivo, cappe con oswana estrattore, appearecchi a gas di tipo B, pompe di calore o la presenza di appearecchi il cui funzionamento contemporaneo possa essere in depressione il locale (rif. Norma UNI 10683)
• Accertarsi che la canna fumaria e i tubi a cui verrà collegato l'apparecchio siano idonei, NON è consentito il collegamento di più apparecchi allo stesso camino.
  Il diametro dell'apertura per il collegamento al camino deve corrispondere per lo meno al diametro del tubo fumo. L'apertura dovrebbe essere dotata di una connessione a muro per l'insertimento del tubo di scarico e di un rosone.
• Il foro di scarico fumi non utilizzato deve essere chiuso con il relative tappo (vedi capitolo DIMENSIONI).
  L installatione deve prevedere l'accesso alle operazioni di pulizia e manutenzione del prodotto e della canna fumaria.

La NORDICA S.p.A. declina agli responsabilità per danni a cose e/o persone provocati dall'impianto. Inoltre non è responsabile del prodotto modificato perché autorizzazione è tanto meno per l'uso di ricambi non originali.

Il Vostro abituale spazzacamino di zona deve essere informato sull'installazione del prodotto, affinché possa verificarne il regolare collegamento alla canna fumaria ed il grado di efficienza di quest's ultima.

4. SICUREZZA ANTINCENDIO

Nell'installazione del prodotto devono essere osservate le seguenti misure di sicurezza:

a) Al fine di assicurare un sufficiente isolamento termico, rispetto la distance minima di sicurezza dal retro e da entrambi i lati da elementi costruttivi ed oggetti infiammabili e sensibili al calore (mobili, rivestimenti di legno, stoffe ecc.) (vedi Figura 4 a pagina 40 - A). Tutte le distance minime di sicurezza sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di fatto dei valori indicati;
b) Davanti alla porta del focolare, nell'area di radiazione della stessa non deve esserci alcun oggett o materiale di costruzione infiammabile e sensibile al calore a meno di 100 cm di distanza. Tale distance cui esere ridotta a 40 cm qualora venga installata una protezione, retroventilata e resistente al calore, davanti all'intero componente da proteggere;
c) Qualora il prodotto sa installato su un pavimento di materiale inflammabile, bisogna prevedere un sostofondo ignifugo. I pavimenti in materiale inflammabile, come moquette, parquet o sughero etc., devono essere sostituiti da uno strato di materiale non inflammabile, ad esempio ceramica, pietra, vetro o acciaio etc. (dimensioni secondo l'ordinamento regionale). Il sostofondo deve sporgere frontalmente di almeno 50 cm e lateralmente di almeno altri 30 cm rispetto l'apertura della porta di carico (vedi Figura 4 a pagina 40-B);
d) Sopra al prodotto non devono essere presenti componenti inflammabili (es. mobili - pensili).

Il prodotto deve funzionare esclusivamente con il cassetto cenere inserto. I residui solidi della combustione (ceneri) devono essere raccolti in un contentatore ermetico e resistente al fuco. Il prodotto non deve mai essere acceso in presenza di emissioni gassse o vapori (per esempio colla per Linoleum, benzina ecc.). Non depositate materiali inflammabili nelle vicinanze del prodotto.

Durante la combustione viene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anteriore dell'apparecchio. Evitate il contatto con tali elementi alla un corrispondente abbligamento protettivo ozza utensili accessori (guanti resistenti al calore, dispositivi di lavoro).

Fate in modo che i bambini siano consapevoli di quosti pericoli e teneteli lontani dal focolare durante il suo funzionamento. Quando si utilizza un combustibile errato o troppo umido si formano dei depositi (creosoto) nella canna fumaria con il rischio d'incendio.

4.1. PRONTO INTERVENTO

Se si manifesta un incendio nel collegamento o nella canna fumaria :

a) Chiudere la porta di caricamento e del cassettocene.
b) Chidere i registri dell'aria comburette
c) Spagnere tramite l'uso di estintori ad anidride carbonica (CO a polveri)

d) Richiedere l'immediato intervento dei Vigili del Fuoco

NON SPEGNERE IL FUOCO CON L'USO DI GETTI D'ACQUA.

Quand la canna fumaria smette di bruciare bisogna farla verificare da un specialista per individuare eventuali crepe o punti permeabili.

5. DESCrizIONE TECHNICA

Definizione: prodotto secondo EN 13240.

Le stufe camino La Nordica si addicono a riscaldare spazi abitativi per alcuni periodi, o a sostenere un riscaldamento centralizzato insufficiente. Esse sono ideali per appartamenti di vacanza e case del fine settimana oppure come riscaldamento ausiliario durante tutto l'anno. Come combustibili vengono utilizzati cepi di legna. Questo è un appearecchio a combustione intermittente.

La stufa-camino e costituita da fusioni di ghisa grezza e smaltata. Il focolare è internamente rivestito di singole lastre in ghisa ed è dotato di una griglia girevole estrabile. Il modello GIULIETTA - VIOLETTA, è provvisto di una parete interna estrabile. Grazie a dei fori calibrati, praticati su quest'ultima, viene garantito un apporto di aria pre-riscaldata all'interno del focolare, ottenendo così una post-combustione che augmente il rendimento e riduce le emissioni dei gas incombusti.

Il vetro ceramicico (resistente fino 700^ ) della porta, consente un'affascinante vista sulle fiamme ardenti ed impedisce agli fuoriuscita di scintille e fumo. Il riscaldamento dell'ambiente avviene per irraggiamento:attraverso il vetro panoramicico e le superfici esterne calde del prodotto viene irraggiato calore nell'ambiente.

L'apparecchio e dotato di un registro per regolare l'aria primaria e secondaria, per mezzo dei quali viene regolata l'aria per la combustione.

Registrar Aria PRIMARIA (B Figura 6 a pagina 41)

Con il termostato (ISETTA 07, ISOTTA 07, VIOLA) o valvola (GIULIETTA, VIOLETTA), situati posteriormente sul lato destro della stufa, viene regolato il passaggio d'aria atraverso il cassetto cnere e la griglia in direzione del combustibile. L'aria primaria è necessaria per il processo di combustione. Il cassetto cnere deve essere svuotato regolarmente in modo che la cnere non possa ostacolare l'entrata d'aria primaria.

Attraverso l'aria primaria vieneanche mantenuto vivo il fuoco.

Durante la combustione di legna, il regatorio dell'aria primaria deve essere aperto solo un poco, altrimenti la legna arde velocamente e la stufa si potà surriscaldare. (Vedi paragrafo FUNZIONAMENTO).

Registrar Aria SECONDARIA (A Figura 6 a pagina 41)

Sopra la porta del focolare si trovva il registrar dell'aria secondaria.

Questo registro deve essere aperto (quindi la leva deve essere spostata versus destra) in particolare per la combustione di legna, in modo che il carbonio incombusto possa subire una post-combustione. (Vedi paragrafo FUNZIONAMENTO). Attraverso questo registro è possible regolare la potenza di riscaldamento della stufa.

Lasciandolo leggermente aperto, a seconda del tiraggio del camino, è possibile mantenere il vetro pulito.

Registro di ACCENSIONE (C Figura 6 a pagina 41)

Chiuso - Aperto + Vedere paragrafo ACCENSIONE.

Caricamento legna:

Prima di aprire la porta del focolare, aprire il registro di tiraggio diretto (C), caricare il combustibile, chiudere la porta e dopo circa 5 o 10 minuti chiudere il registro (C). IMPORTANTE: vi consigliamo di aprire la porta molto lentamente per evitare l'uscita di fumi.

Funzionamento con legna:

Apri re gia aia secandria (A), primaria (B), apire il regio di tiraggio direto (C), accendere il fuoco.

Dop 10 minu, qioi f uco e aviato chidre il regsto (B) e il regsto tiraggio (C) e regolare l'andatura con il regsto (A).

Le aperture per l'aria (primaria e secondaria) devono essere aperte contemporaneamente solo un po' (si deve aprireanche I'eventuale valvola a farfalla posta sul tubo di scarico fumi).

La regolazione dei registri necessaria per l'ottenimento della resa calorifica nominale è la seguente:

	Carica oraria	(A) Aria SECONDARIA	(B) Aria PRIMARIA	Aria TERZIARIA
GIULIETTA 1.8 kg/h APERTO CHIUSO Pretarata
ISETTA-07 2.1 kg/h APERTO APERTO 5 mm /
ISOTTA-07 2.5 kg/h APERTO APERTO 5 mm /
ISOTTA FORNO	3.2 kg/h APERTO APERTO 5 mm /
VIOLA	2.1 kg/h	APERTO	APERTO	/
VIOLETTA	1.8 kg/h	APERTO	APERTO	Pretarata

6. CANNA FUMARIA

Requisiti fondamenti per un corretto funzionamento dell'apparechio:

• la sezione interna deve essere preferibilmente circolare;
  essere termicamente isolata ed impermeabile e costruita con materiali idonei a resistere al calore, ai prodotti della combustione ed alle eventuali condense;
• essere priva di strozzature ed ave anidamento verticale con deviazioni non superiori a 45^
• se già usata delve essere pulita;
• rispetto i dati tecnici del manuale di istruzioni;

Qualora le canne fumarie fossero a sezione quadrata o rettangolare gli spigoli interni devono essere arrotondati con raggio non inferiore a 20mm . Per la sezione rettangolare il rapporto massimo tra i lati delve essere ≤ 1,5

Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un'altezza minima di 4 m.

Sono VIETATE e pertanto pregiudicano il buon funzionamento dell'apparecchio: fibrocimento, acciaio zincato, superfici interne ruvide e porose. In Figura 1 a pagina 38 sono riportati alcuni esempi di soluzione.

La sezione minima deve essere di 4dm^2 (per esempio 20× 20~cm ) per gli apparecchi il cui diametro di condotto è inferiore a 200 mm, o 6,25dm^2 (per esempio 25× 25~cm ) per gli apparecchi con diametro superiore a 200~mm .

Il tiraggio creato alla vostra canna fumaria delve essere sufficiente ma non effecssivo.

Una sezione della canna fumaria troppo importante cui presentare un volume troppo grande da riscaldare e+dunque provocare delle difficultà di funzionamento dell'apparecchio; per evitare ciò provvedete ad intubare la stessa per tutte la sua altezza. Una sezione troppo piccola provoca una diminuzione del tiraggio.

La canna fumaria delve essere adeguatamente distanziata da materiali inflammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria.

E' VIETATO far transitare all'interno della stessa tubazioni di impianti o canali di adduzione d'aria. E' proibito inoltre praticare aperture mobili o fisse, sulla stessa, per il collegamento di ulteriori apparecchi diversi (vedi capitolo COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO).

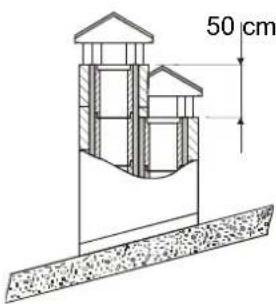

6.1.COMIGNOLO

Il tiraggio della canna fumaria dipendeanche dall'idoneita del comignolo.

E pertanto indispensable che, se costruito artigianamente, la sezione di uscita si a due volte la sezione interna della canna fumaria (Figura 2 a pagina 38).

Dovendo sempre superare il colmo del fatto, il comignolo dovrà assicurare lo scaricoanche in presenza di vento (Figura 3 a pagina 39). Il comignolo deve rispondere ai seguenti requisiti:

• Avere sezione interna equivalente a quella del camino.
• Avere sezione utile d'uscita doppià di quella interna della canna fumaria.
  Essere costruio in mode da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualsiasi corpo estraneo.
• Essere fácilmente ispezionabile, per eventuali operazioni di manutenzione e pulizia.

I prodotti con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).

I prodotti con le porte non a chiusura automatica (tip 2) devono essere collegate ad una propria canna fumaria. Il funzionamento con porta aperta e consentito soltanto previa sorveglianza.

Il tubo di collegamento alla canna fumaria deve essere più corto possibile, rettilineo orizzontale o leggermente in salita, ed a tenuta stagna. Il collegamento deve essere eseguito con tubi stabili e robusti, conforme a tutte le Norme e Regolamentazioni attuali ed quanto previsto alla Legge, ed essere fissato ermeticamente alla canna fumaria.

Il diametro interno del tubo di collegamento deve corrispondere al diametro esterno del tronchetto di scarico fumi della cucina (DIN 1298). ATTENZIONE: per quanto riguarda la realizzazione del collegamento alla canna fumaria e i materiali infiammabili attenersi a quanto previsto alla Norma UNI10683. La canna fumaria deve essere adeguatamente distanziata da materiali infiammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria.

IMPORTANTE: il foro di scarico fumi non utilizzato deve essere ricoperto con il relativo tappo (vedi Capitolo DIMENSIONI).

La depressione al camino (TIRAGGIO) deve essere di almeno 11 Pa 12 Pa Pascal (=1.1 =1.2 mm di colonna d'acqua). La misurazione deve essere fatta sempre ad apparecchio caldo (resa calorifica nominale). Quando la depressione supera i 17 Pascal è necessario ridurla con l'installazione di un regolatore di tiraggio supplementare (valvola a farfalla) sul tubo di scarico o nel camino, come da normative vigenti. Per un buon funzionamento dell'apparecchio è esseniziale che nel luogo d'installazione venga immessa sufficiente aria per la combustione (vedi capitolo 7).

6.3. COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO

Il canale fumi è il fatto di tubo che collega il Prodotto alla canna fumaria, nel collegamento devono essere rispetto杂质i.
importantissimi principi:

Per nessuna ragione si dovra usare il canale fumo avente un diametro inferiore a quello del collarino di uscita di cui è dotato il Prodotto;
Ogni metro di percorso orizzontale del canale fumo provoca una sensibile perdita di carico che dovr è eventually essere compensata con un innalzamento della canna fumaria;
- Il fatto orizzontale non dovrá comunique mai superare i 2 metri (UNI 10683);
- Ogni curva del canale fumi riduce sensibilmente il tiraggio della canna fumaria che dovr èssere eventualmente compensata innalzandola adeguatamente;
- La Normativa UNI 10683 - ITALIA prede che le curve o variazioni di direzione non devono in nessun caso essere superiori a 2 compresa l'immissione in canna fumaria.

Volendo uses the canna fumaria di un caminotto o focolare aperto, sera necessario chiudere ermeticamente la cappa al di fatto del punto di imbocco del canale fumo pos. A Figura 5 a pagina 40.

Se poi la canna fumaria è troppo grande (p.e. cm 30x40 oppure 40x50) è necessario intubarla con un tubo di acciaio Inox di almeno 200mm di diametro, pos. B, avendo cura di chiudere bene lo spazio rimanente fra il tubo e la canna fumaria immediatamente fatto al comignolo pos. C.

7. AFFLUSSO D'ARIA NEL LUOGO D'INSTALLAZIONE DURANTE LA COMBUSTIONE

Poiché quist prodotti ricavano l'aria di combustione dal locale di installatione, e OBBLIGATORIO che nel luogo stesso venga immessa una sufficiente quantita d'aria. In caso di finestre e porte a tenuta stagna (es. Case costruite con il criterio di risparmio energetico) è possiblo che l'ingresso di aria fresca non venga più garantito e quello compromette il tiraggio dell'apparecchio, il dostro benessere e la

vostra sicurezza. Bisogna pertanto garantire una alimentazione aggiuntiva di aria fresca mediante una presa d'aria esterna posta nelle vicinanze dell'apparecchio oppuretramite la posa di una conducftura per l'aria di combustione che porti verso I'esterno od in un vicino locale aerato, ad eccezione del locale caldaia o garage (VIETATO).

L'entrata dell'aria per la combustione nel luogo d'installazione non deve essere ostruita durante il funzionamento del Prodotto. E' assolutamente necessario che negli ambienti, in cui vengono fatti funzionare prodotti con un tiraggio naturale del camino, venga immessa tanta aria quanta ne è necessaria per la combustione, ossia fino a 20 (<11kW) 25 (>11kW) m³/ora. Il naturale ricircolo dell'aria deve essere garantito da alcune aperture fisse verso l'esterno, la loro grandezza è stabilita da relative normative in materia. Chiedete informazioni al Vostro spazzacamino di fiducia. Le aperture devono essere protette con delle griglie e non devono mai essere otturate. Una cappa di estrazione (aspirante) installata nella stessaStanza od in una confinante provoca una depressione nell'ambiente. Questo provoca la fuori uscita di gas combusti (fumo denso, odore); è+dunque necessario assicurare un maggiore afflusso di aria fresca.

La depressione di una cappa aspirante pue, nella peggiore delle ipotesi, trasformare la canna fumaria del Prodotto in presa d'aria esterna risucchiando i fumi nell'ambiente con consequence gravisime per le persone.

8.COMBUSTIBILI AMMESSI / NON AMMESSI

I combustibili ammessi sono cepi di legna. Si devono utilizzare esclusivamente cepi di legna secca (contenuto d'acqua max. 20% ). Si dovrebbero caricare al massimo 2 o 3 cepi di legna. I pezzi di legna dovrebbero avere una lunghezza di ca. 20-30 cm ed una circonferenza di massimo 30-35 cm.

I tronchetti di legno pressati non resinati devono essere usati con cautela per evitare surriscaldamenti dannosi all'apparecchio, in quanto quosti hanno un potere calorifico elevato.

La legna usata come combustibile delve ave un contento d'umidità inferiore al 20% e delve essere deposita in luogo asciutto. La legna umida rende l'accensione più difficile, poché è necessaria una maggiore quantità d'énergia per far evaporare l'acqua presente. Il contento umido ha inoltre lo svantaggio che, con l'abbassarsi della temperature, l'acqua si condensa prima nel focolare e quindi nel camino causando un notevole deposito di fuliggine con successivo possibile rischio d'incendio della stessa.

La legna fresca contiene circa il 60% di H_2O , perché non è adatta ad essere bruciata. Bisogna collocarla in luogo asciutto e ventilato (per esempio quello una tettoia) per almeno due anni prima di utilizzarla.

Tra gli altri NON possono essere bruciati: carbone, ritagli, cascami di cortecchia e pannelli, legna umida o trattata con vernici, materiali di plastica; in tal caso decade la garanzia sull'apparecchio.

Carte e cartone devono essere utilizzati solo per l'accensione.

La combustione di rifiuti e VIETATA e danneggerebbe inoltre l'apparecchio e la canna fumaria, provocando inoltre danni alla salute ed in virtu del disturbo olfattivo a reclami da parte del vicinato.

La legna non è un combustibile a lunga durata e pertanto non è possible un riscaldamento continuo durante la notte.

Specie kg/mc kWh/kg Umidità 20%
Faggio 750 4,0
Cerro 900 4,2
Olmo 640 4,1
Pioppo	470 4,1
Larice*	660 4,4
Abete rosso*	450 4,5
Pino silvestre*	550 4,4

LEGNI RESINOSI POCO ADATTI

ATTENZIONE: L'uso continu e prolongato di legna particolarmente ricca di oli aromatici (p.e. Eucalipto, Mirto, etc.) provoca il deterioramento (sfaldamento) repentino dei componenti in ghisa presenti nel prodotto.

9. ACCENSIONE

IMPORTANTE: alla prima accensione è inevitable che venga prodotto un odore sgradevole (dovuto dall'essicamento dei collanti presenti nella cordicella di guamizione o dalle vernici protettive), il quale sparisce dato un breve utilizzo. Si deve comunque assicurare una Buona ventilazione dell'ambiente. Alla prima accensione Vi consigliamo di caricare una quantità ridotta di combustibile e di aumento lentamente la resa calorifica dell'apparecchio.

Per una corretta prima accensione dei prodotti trattati con vernici per alte temperature, occorre sapere quanto segue:

i materiali di costruzione dei prodotti in questione non sono omogenei, infatti coesistono parti in ghisa e in acciaio.
- la temperatura alla quale il corso del prodotto è sottoposto non è omogenea: da zona a zona si registrano temperature variabili dai 300^ ai 500^ ;
- durante la sua vita, il prodotto è sottomosto a cicii alternati di accensioni e di spegnimento durante la stessa giornata e a cicii di intenso utilizzato o di assoluto riposo al variate delle stagioni;
- prima di potersi definire rodato, il prodotto nuovo dovrè essere sottomosto a diversi cicli di avviamento per poter consentire a tutti i materiali ed alla vernice di completare le varie sollecitazioni elastiche;
in particolare inizialmente si potra notare I'emissione di odori tipici dei metalli sottoposti a grande sollecitatione termica e di vernice.
ancora fresca. Tale vernice, sebbene in fase di costruzione venga cotta a 250^ per quale ora, dovr'a superare più volte e per una certa durata la temperatura di 350^ , prima di incorporarsi perfettamente con le superfici metalliche

Diventa quindi importante seguire questi piccoli accorgimenti in fase di accensione:

1. Assicuratevi che sua garantito un forte ricambio d'aria nel luogo dove è installato l'apparecchio.

2. Nelle prime accensioni, non caricare eccessivamente la camera di combustione (circa metà della quantità indicatora nel manuale d'istruzioni) e tenere il prodotto accesso per almeno 6-10 ore di continuo, con i registri meno aperti di quando indicate nel manuale d'istruzioni.

3. Ripetere esta operazione per almeno 4-5 o più volte, secondo la Vostra disponibilità.
4. Successivamente caricare sempre più (segundo comunique quanto descripto sul libretto di istruzione relativamente al massimo carico) e tenere possibilmente lunghi i periodi di accensione evitando, almeno in questa fase iniziale, cici di accensione-spegnimento di breve durata.
5. Durante le prime accessioni nessun oggetto dovrebbe essere appoggiato sull'apparecchio ed in particolare sulle superfici laccate. Le superfici laccate non devono essere toccate durante il riscaldamento.
6. Una volta superato il "rodaggio" si potravutilizzare il Vostro prodotto come il motore di un'auto, evitando bruschi riscaldamenti con eccessivi carichi.

Per accendere il fuoco consigliamo di usare piccoli listelli di legno con carta oppure altri mezzi di accensione in commercio.

É VIETATO l'uso di tutte les sostenze liquide comme per es. alcohol, benzina, petrólio e simili.

Le aperture per l'aria (primaria e secondaria) devono essere aperte contemporaneamente solo un po' (si delve aprireanche l'eventuale registro di accensione, e valvola a farfalla posta sul tubo di scarico fumi). Quando la legna comincia ad ardere si può ricaricare already the aria secondaria secondo le indicazioni riportate nel capitolo DESCRIZIONE TECNICA.

Durante esta fase, non lasciare mai il focolare sera supervisione.

Mai sovraccaricare l'apparecchio (consultare la tabella tecnica - quantità max. di combustibile caricabile / consumo orario). Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quindi danneggiare l'apparecchio. La garanzia non copre i dati dovuti al surriscaldamento dell'apparecchio. Non accendere mai l'apparecchio quando ci sono gas combustibili nella stanza.

9.1. ACCENSIONE a BASSE EMISSIONI

La combustione除去 fumo è un tipo di accensione per ridurre in modo significativo le emissioni di sostanze nocive. La legna brucia gradualmente dall'alto verso il basso, così la combustione procede più lentamente ed in modo più controllato. I gas combusti, passando attraverso le alte temperature della fiamma, bruciano quasi completeness.

Metere i ciocchi del legna nel focolare ad una certa distanza uno dall'alto, come indicato in Figura 7 a pagina 41. Disporre in basso i più grossi e in alto i più fini, o in verticale nel caso di camere di combustione strette e alte. Collocare il modulo di accensione sopra alla catasta, disporre i primi ciocchi del modulo perdicolarmente alla catasta di legna.

Modulo di accensione. Questo modulo di accensione sostituisce quello di carta o cartone.

Preparare 4 ciocchi con una sezione trasversale di 3cm× 3cm e una lunghezza di 20 cm Figura 7 a pagina 41. Mettere i quattro ciocchi incrociati sopra la catasta di legna, trasversalmente adessa, con nel mezzo del modulo l'accendi fuoco, che cui assere per esempio lana di legna impregnata di cera. Un fiammifero è sufficiente per accendere il fuoco. Volendo si possono utilizzare anche pezzi di legno più sottili: in tal caso ne occorrera una maggiore quantità. Tenere aperte la valvola di scarico fumi e il registrar per l'aria comburette.

Dopo aveo accso il fuoco, lasciare il registrar che regola l'aria per la combustione nella posizione indicata :

Combustible Aria PRIMARIA Aria SECONDARIA
Legna CHIUSO 1/2	APERTO

IMPORTANT:

non aggungere ulteriore legna tra una carica completa e l'altra;
non soffocare il fuoco chiudendo le prese d'aria;
- la pulizia regolare da parte di uno spazzacamino riduce le emissioni di polveri sottili.
- Queste indicatori sono sostenable da ENERGIA Legno SVIZZERA www.energia-legno.ch

Dopo aver posizionato i registri correttamente inseire la carica di legna oraria indicata, evitare sovraccarichi che provocano sollecitationi anomale e deformazioni (seconde leindicazioni riportate nel capitolo DESCRIZIONE TECNICA). Bisogna sempre usare il prodotto con la porta chiusa per evitare danneggiamenti dovuti all'eccessivo surriscaldamento (effetto forgia). La non osservanza di tale regola fa decadere la garanzia.

Gli apparecchi con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).

Gli apparecchi con le porte non a chiusura automatica (tip 2) devono essere collegati ad una propria canna fumaria. Il funzionamento con porta aperta e consentito soltanto molto在整个.

IMPORTANTE: Per motivi di sicurezza la porta del focolare può essere aperta solo durante il caricamento di combustibile. Il focolare deve rianere chiuso durante il funzionamento ed i periodi di non-utilizzo.

Con i registri viene regolata l'emissione di calorie del focolare. Essi devono essere aperti secondo il bisogno calorifico. La migliorare combustione (con emissioni minime)iene raggiunta quando, caricando legna, la maggior parte dell'aria per la combustione passaattraverso il registro dell'aria secondaria.

Non si deve mai sovraccaricare l'appareccchio. Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quando danneggiare la stufa, in particolare si potrebbero verificare delle rotture sulla parte inferiore della facciata. I danni causati da surriscaldamento non sono coperti da garanzia. Bisogna pertanto usare il prodotto sempre con la porta chiusa per evitare danneggiamenti dovuti all'eccessivo surriscaldamento (effetto forgia). La regolazione dei registri necessaria per l'ottenimento della resa calorifica nominale con una depressione al camino di 11 Pa 12 Pa (1,1 mm 1,2 mm di colonna d'acqua) è la seguente: vedi capitolo DESCrizIONE TECHNICA. Questo è un appareccchio a combustione intermittente.

Oltre che alla regolazione dell'aria per la combustione, l'intensità della combustione e quindi la resa calorifice è influenzata dal camino. Un buon tiraggio del camino richiede una minore quantità d'aria per la combustione, nella scarso tiraggio necessita di una maggiore quantità d'aria per la combustione.

Per verificare la Buona combustione, controllate se il fumo che esce dal camino è trasparente. Se è bianco significa che l'apparecchio non è regolato correttamente o la legna è troppo bagnata; se invece il fumo è grigio o nero è segno che la combustione non è completa (è necessaria una maggior quantità di aria secondaria).

ATTENZIONE: Quando si aggunge combustibile sopra alle braci in assenza di fiamma si potrebbe verificare un elevato sviluppo di fumi.

Se quosto dovesse avvenire si potrebbe formare una miscela esplosiva di gas e aria e, in casi estremi verificare un'esplosione. Per motivi di sicurezza si consiglia di eseguire una nuova procedura di accensione con utilizzo di piccoli listelli.

10.1.USO DEL FORNO (dove presente)

Grazie all'apporto d'aria per la combustione la temperatura del forno cui esse sensibilmente influenzata. Un sufficiente tiraggio al camino e dei canali ben puliti per il flusso dei fumi roventi attorno al forno sono fondamentali per un buon risultato di cottura.

La padella forno puo essere collocata su diversi piani. Torte speesse e arrosti granidi sono da inseire al livello più basso. Torte piatte e biscotti vanno al livello medio. Il livello superiore puo essere utilizzato per riscaldare o rosolare.

10.2. FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE

Durante il periodo di transizione, ovvero quando le temperature esterne sono più elevate, o in caso di improvviso aumento della temperatura si possono avere dei disturbi alla canna fumaria che fanno si che i gas combusti non vengono aspirati completeness. I gas di scarico non fuorescono più completeness (odore intenso di gas).

In tal caso scuotete più frequentlymente la griglia e;aumentate l'aria per la combustione. Caricate in seguito una quantita ridotta di combustibile facendo s che quello bruci più rapidamente (con sviluppo di fiamme ) e si stabilizziosi il tiraggio della canna fumaria.

Controllate quindi che tutte le aperture per la pulizia e i collegamenti al camino siano ermetici. In caso di incertezza dinunciate all'utilizzo dell'apparecchio.

11. FERMO ESTIVO

Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provedendo all'eliminazione totale dellacene ed altre eventually residui, è opportuno chiudere tutte le porte con i relativi registri focolare. Nel caso in cui l'apparecchio venga disconnesso dal camino, è opportuno chiudere il foro di uscita.

E' consigilable effettuare l'operazione di pulizia della canna fumaria almeno una volta all'anno; verificando nel contempo l'effettivo stato delle guarnizioni che se non risultassero perfettamente integre - cioe non più aderenti alla stufa - non garantirebbero il buon funzionamento dell'apparecchio! Si renderebbe quindi necessaria la loro sostituzione.

In caso di umidità del locale dove è posto l'apparecchio, sistemare dei sali assorbenti all'interno del focolare.

Proteggere le parti in ghisa, se si vuole mantenere inalterato nel tempo l'aspetto estetico, con della vaselina neutra.

12. MANUTENZIONE E CURA

Controllare e pulire, almeno una volta all'anno, la presa d'aria esterna. Il camino deve essere regolarmente ramazzato dallo spazzacamino. Fate controllare dal Vostro spazzacamino responsabile di zona la regolare installmente del prodotto, il collegamento al camino e l'erazione.

IMPORTANTE: La manutenzione deve essere eseguita esclusivamente ad appareccchio freddo. Si possono usare esclusivamente parti di ricambio espresmente autorizzate ed offerte da La NORDICA S.p.A. In caso di bisogno Vi preghiamo di rivolverGi al Vs rivenditore specializzato. L'APPARECCHIO NON PUO ESSERE MODIFICATO!

12.1.LE MAIOLICHE

Le maioliche La NORDICA S.p.A. sono prodotti di alta fattura artigianale e come tali possono presentare micro-punctinature, cavillature ed imperfezioni cromatiche. Queste caratteristiche ne testimoniano la pregiata natura.

Smalto e maiolica, per il loro diverso coefficiente di dilatazione, producono microscrepolature (cavillatura) che ne dimostrano l'effettiva autenticità.

Per la pulizia delle maioliche si consiglia di usare un panno morbido ed asciutto; se si usa un qualsiasi detergente o liquido, quest'ultimo potrebbe penetrare all'interno dei cavilli evidenziaroli in modo permanente.

12.2.PRODOTTI IN PIELTA OLLARE

La pietra ollare va pulita con della carta abrasiva molto fine o una spugna abrasiva. NON utilizzato alcun detergente o liquido.

12.3.PRODOTTIVERNICIATI

Dopo anni di utilizzo del prodotto, la variazione di colore dei particolari verniciati è un fenomeno del tutto normale. Questo fenomeno è dovuto alle notevoli escursioni di temperatura a cui il prodotto è soggetto quando è in funzione e all'invecchiamento della vernice stessa con il passare del tempo.

AVERTENZA: prima dell'eventuale applicazione della nuova vernice, bisogna pulire e rimuovere agli residuo alla superficie da verniciare.

12.4.PRODOTTISMALTATI

Per la pulizia delle parti smaltate usare acqua saponata o detergenti NON abrasivi o chamicamente NON aggressivi, a freddo.

Dopo la pulizia NON lasciare asciugare l'acqua saponata o il detergente, provvedere alla loro rimozione immediatamente.

NON usare carta vetrata o paglietta in ferro.

12.5. COMPONENTICROMATI

Qualora i componenti cromati dovessero divertare azzurrognoli a causa di un surriscaldamento, ciò può essere risolto con un adeguato prodotto per la pulizia.

12.6. CENTRINO E CERCHI

Il centrino (cucine a legna) ed i cerchi (cucine - stufe ) vanno periodicamente carteggiati con carta vetrata grana 150. NO parti smaltate.

12.7.PULIZIA VETRO

Tramite uno specifico ingresso dell'aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efficamente rallentata. Non può mai essere evitata con l'utilizzo dei combustibili solidi (es. legna umida) e quello non è da considerarsi come un difetto dell'apparecchio.

IMPORTANTE: la pulizia del vetro panoramicico deve essere seeguita solo ed esclusivamente a appeareccchio freddo per evitarne l'esplosion. Per la pulizia si possono usare dei prodotti specifici oppure, con una palla di carta di giornale (quotidiano) inumidita e passata nellacene. Non usare comunique panni, o prodotti abrasivi o chimicamente aggressivi.

La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il corretto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza dell'aria comburette sono indispensablei per il funzionamento ottimale dell'apparecchio e per mantenere pulito il vetro.

ROTTURA DEI VETRI: i vetri esendo in vetroceramica resistenti fino ad uno sbalzo termico di 750^ , non sono soggetti a shock termici. La loro rottura cui si sono dovato causata solo da shock meccanici (urti o chiusura violenta della porta ecc.). Pertanto la sostituzione non è in garanzia.

12.8. PULIZIA CASSETTO CENERE

Tutti i prodotti La NORDICA S.p.A. hanno una griglia focolare ed un cassetto per la raccolta della ceneri Figura 6 a pagina 41. Vi consiglio di svuotare periodicamente il cassetto alla cenere e di evitarne il riempimento totale, per non surriscaldare la griglia. Inoltre Vi consiglio di lasciare sempre 3-4 cm di cenere nel focolare.

ATTENZIONE: le ceneri tolte dal focolare vanno riposte in un recipiente di materiale ignifugo dotato di un coperchio stagno. Il recipiente vaosto su di un pavimento ignifugo, lontano da materiali infiammabili fino allo spegnimento e raffreddamento completo delle ceneri.

12.9. PULIZIA CANNA FUMARIA

La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il corretto posizionamento del registrar dell'aria secondaria, il sufficiente tiraggio del camino e la presenza d'aria comburette sono indispensablei per il funzionamento ottimale dell'apparecchio e per mantenere pulito il vetro.

Almeno una volta l'anno è consigliabile eseguire una pulizia completa, o qualora sia necessario (problemi di mal funzionamento con scarsa resa). Un eccessivo deposito di fuliggine (creosoto) può provocare problemi nello scarico dei fumi e l'incendio della canna fumaria. La pulizia deve essere eseguita esclusivamente ad apparentecchio freddo. Questa operazione, dovrebbe essere svolta da uno spazzacamino che contemporaneamente può effettuare un'ispezione.

13. DETERMINAZIONE DELLA POTENZA TERMICA

Non esiste regola assoluta che permetta di calcolare la potenza corretta necessaria. Questa potenza è in funzione dello spazio da riscaldare, ma dipendeanche in grande misura dall'isolamento. In media, la potenza calorifica necessaria per una stanza adeguatamente isolata sare 30 kcal/h al m^3 (per una temperatura esterna di 0^ ).

Siccome 1 kW corrisponde a 860 kcal/h, possiamo adottare un valore di 38 W/m³.

Supponendo che desideriate riscaldare una stanza di 150m^3 (10× 6× 2,5m) in un'abitazione isolata, vi occorreranno, 150m^3× 38W / m^3 = 5700W o 5,7kW . Come riscaldamento principale un appearecchio di 8kW sare dune quene sufficiente.

		Valoreindicativo di combustione		Quantità richiesta in rapporto a1 kg di legna secca
Carburante Unità kcal/h kW
Legna secca (15% di umidità) kg 3600 4.2		1,00
Legna bagnata (50% di umidità)	kg 1850	2.2	1,95
Bricchette di legna	kg 4000	5.0	0,84
Bricchette di legnite	kg 4800	5.6	0,75
Antracite normale	kg 7700	8.9	0,47
Coke	kg 6780	7.9	0,53
Gas naturale	m3	7800 9.1		0,46
Nafta	L 8500	9.9	0,42
Elettricità	kW/h	860	1.0	4,19

1. TECHNICAL DATA

	VIOLA	VIOLETTA	GIULIETTA	ISOTTA FORNO	ISETTA 07 CERCHI	ISOTTA EVO ISOTTA CERCHI EVO
Definition in according to:	EN 13240	EN 13240	EN 13240	EN 12815	EN 13240	EN 13240
Constructive system	1	1	1	1	1	1
Nominal thermal power in kW	7	6	6	11,5	7	11,9
Efficiency in %	78,1	79,8	79,8	83,1	78,1	82
Smoke outlet diameter in mm	150	120	120	150	150	150
Chimney height ≥ (m) - dimension (mm)	4200X200 Ø200	4200X200 Ø200	4200X200 Ø200	4200X200 Ø200	4200X200 Ø200	4200X200 Ø200
Depression by rating calorific value in Pa (mm H2O) - wood	12 (1,2)	12 (1,2)	12 (1,2)	12 (1,2)	12 (1,2)	11 (1,1)
Hourly wood consumption in kg / h (wood with 20% humidity)	2,1	1,7	1,7	3,2	2,1	3,2
CO measured at 13% oxygen in %	0,09	0,07	0,07	0,10	0,09	0,1
Exhaust gas emission in g/s - wood	6,1	5,9	5,9	10,3	6,1	9,3
Exhaust gas temperature in °C - wood	313	249	249	207	314	272
Outer air inlet Ø in mm (minimum surface cm2)	120 (100)	120 (100)	120 (100)	120 (100)	120 (100)	150 (100)
Hearth opening size in mm (W x H)	380 X 245	235 x 280	235x280	519 x 305	380x245	519x305
Hearth size in mm (W x H x D)	480x300x220	350x290x225	350x290x225	597x360x290	467x300x220467x380x220	597x360x290597x360x290
Oven size in mm (W x H x D)	/	/	/	443x290x305	/	/
Type of grill	Movable - flat
Height in mm	706	706	706	1244	706760	775830
Width in mm	640	495	487	795	660	790
Depth (with handles) in mm	465	440	430	530	450590	660660
Weight in Kg	154	117	117	296	154164	203216
Fire prevention safety distances	Chapter 4
\( m^3 \)riscaldabili (#)(30 kcal/h x \( m^3 \))	201	172	172	330	201	338

Canna fumaria in acciaio con doppi camera isolata con materiale resistente a 400^ Efficienza 100% ottima

Canna fumaria in refrattario con doppi camera isolata e rivestimento esterno in calcestruzzo alleggerito. Efficienza 100% ottima

Refractory flue with double insulated chamber and external coating in lightweight concrete. Efficiency 100% excellent
Schornsteinrohr aus feuerfestem Material mit doppelter isolierter Kammer und Außenverkleidung aus Halbdichtbeton. Wirkungsgrad 100% ausgezeichnet
Conduit de fumée en refractaire avec double chambre isolée et revêtement externe en béton allégé. Efficnce 100% excellente

Canna fumaria tradizionale in argilla sezione quadrata con intercapedini. Efficienza 80%ottima
Traditional clay flue square section with cavities. Efficiency 80% excellent

3* Traditionelles Schornsteinrohr aus Ton - viereckiger Querschnitt mit Spalten. Wirkungsgrad 80% ausgezeichnet
Conduit de fumée traditionnel en argile section carrée avec séparations. Efficience 80% excellente

Evitare canne fumarie con sezione rettangolare interna il cui rapporto sia diverso dal disegno. Efficienza 40% mediocre
Avoid flues with rectangular internal section whose ratio differs from the drawing. Efficiency 40% poor
4 Schornsteinrohre mit rechteckigem Innenquerschnitt sind zu vermeiden, dessen Verhältnis von der Zeichnung abweicht. Wirkungsgrad 40%
Éviter conduits de cheminée avec section rectangulaire interne dont le rapport soit différent du dessin. Efficiency 40% médiocre

2

1

2

3

4

1

Comignolo industriale ad elementi prefabbricati, consente un ottimo smaltimento dei fumi.

Comignolo artigianale. La giusta sezione di uscita deve essere minimo 2 volte la sezione interna della canna fumaria, ideale 2,5 volte.

Comignolo per canna fumaria in acciaio con cono interno deflettore dei fumi.

In caso di canne fumarie affiancate un comignolo dovr'a sovrastare l'alto d'almeno 50 cm al fine d'evitare trasferimenti di pressione tra le canne stesse.

Il comignolo non deve avere ostacoli entro i 10 m da muri, falde ed alberi. In caso contrario innalzarlo almeno di 1 m sopra l'ostacolo. Il comignolo deve oltrepassare il calmo del fatto almeno di 1 m.

Tutte le distanze minime di sicurezza (cm) sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di fatto dei valori indicati (Vedi INFORMAZIONI MARCATURA CE).

ISETTA 07 con Cerchi

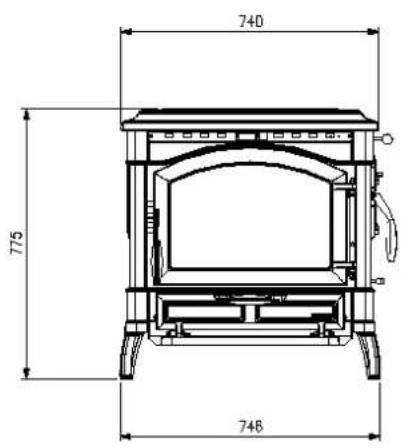

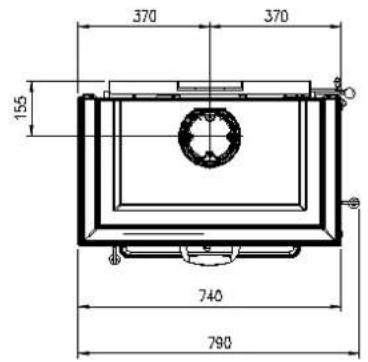

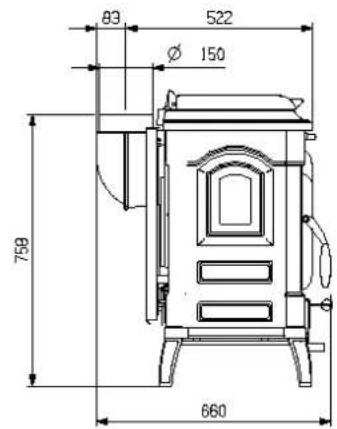

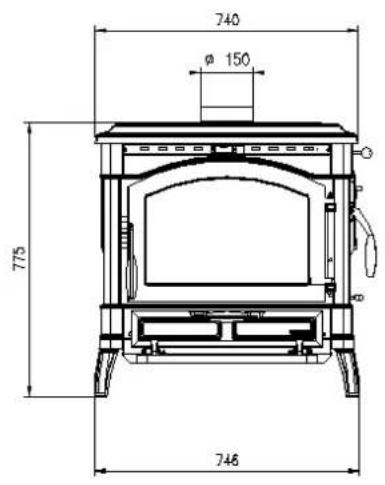

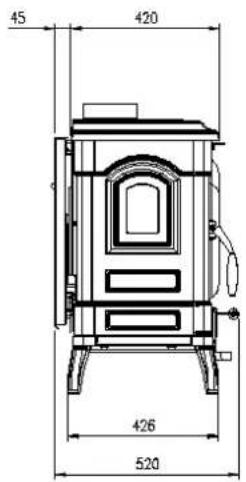

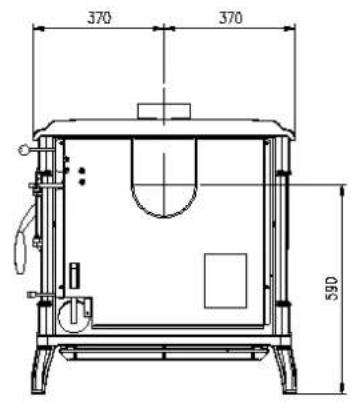

ISOTTA EVO

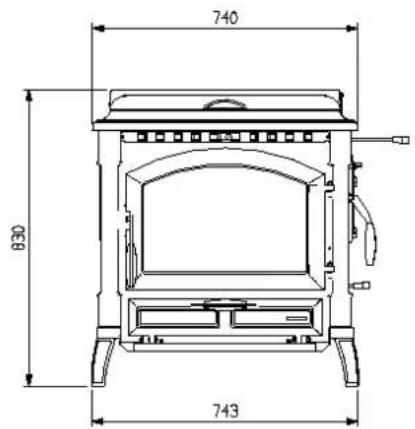

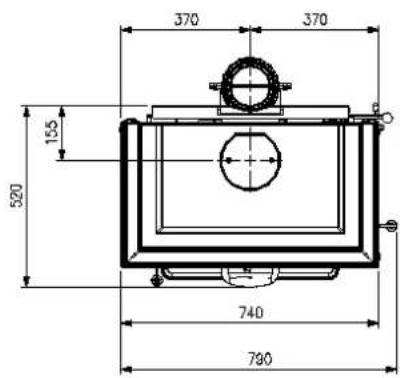

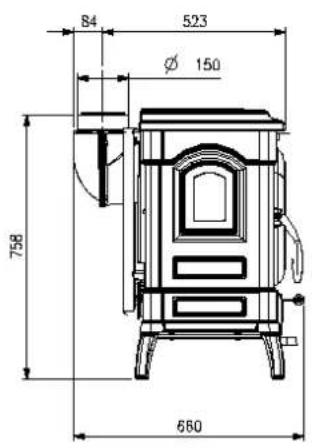

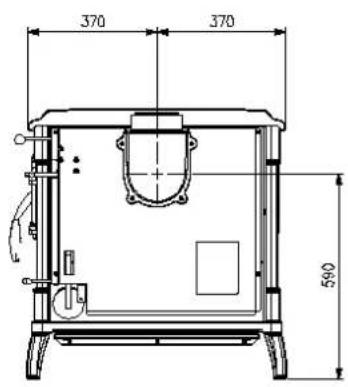

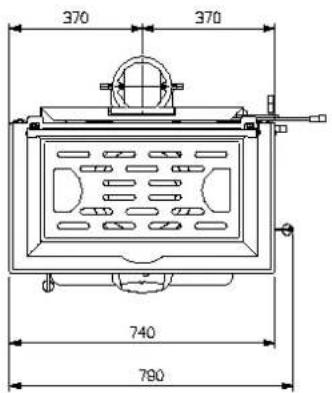

ISOTTA EVO

Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4.

(nome, posizione e firma - Name, function and signature -

INFORMAZIONI MARCATURA CE

Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4.

(nome, posizione e firma - Name, function and signature -

INFORMAZIONI MARCATURA CE

Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4.

(nome, posizione e firma - Name, function and signature -

INFORMAZIONI MARCATURA CE

Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4.

(nome, posizione e firma - Name, function and signature -

INFORMAZIONI MARCATURA CE

Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4.

(nome, posizione e firma - Name, function and signature -

INFORMAZIONI MARCATURA CE

Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4.

(nome, posizione e firma - Name, function and signature -

INFORMAZIONI MARCATURA CE

Dati e modelli non sono impegnativi: la ditta si riserva di apportare modifiche e migliorie alla cunc preavviso.

Via Summano, 104 - 36030 Montecchio Precalcino - VICENZA - ITALIA

Tel: [phone] - Fax: [phone]

email: [e-mail] - http: www.lanordica-extraflame.com
