MANUALE UTENTE FX3040 Dörr

GRAZIE per aver scelto quello prodotto di qualità DORR.

Si prega di leggere il manuale d'istruzioni e i suggerimenti sulla sicurezza accuratamente prima dell'uso. Conservare il manuale d'istruzioni insieme con il dispositivo per un uso futuro. Se altre personne usano quello dispositivo, fa si che quello manuale d'istruzioni si disponibile. Questo manuale è parte del dispositivo e deve essere fornito con il dispositivo in caso di vendita.

DORR non è responsable per danni causati da un uso improprio o il mancato rispetto del manuale di istruzioni e averventenze di sicurezza.

01 SUGGERIMENTI PER LA SICUREZZA

• Solo per illuminazione a scopo fotografico. Non è indicato per illuminare una stanza in maniera definitiva.
• Usare solo l'alimentatore in dotazione e i cavi originali. Non utilizzato un alto cavo come una prolonga. In alternatively, il pannello luminoso può essere alimentato utilizzato un attacco V-mount con una batteria Li-Ion (opzionale).
• Garantire una sufficiente ventilazione durante il funzionamento. Dopo l'uso, si prega di spegnere il disposativo.
• Assicurarsi di spegnere il dispositivo dall'interruttore principale prima di scollegare l'alimentatore.
  Le lampade LED non possano essere sostituite.
  Proteggere l'apparecchio da pioggia, umidita, luce solare diretta e temperature estreme.
  Nonutilizzare toccare il dispositivo con le mani bagnate.
  Non applicare pressione sul pannello luminoso e non appoggiare oggetti pesanti su diesso.
  Proteggere la superficie a LED da oggetti appuntiti. Non usare il pannello luminoso se è danneggiato. In quello caso un elettricista qualificato dovrebbe ispezionare il dispositivo prima di utilizarlo di nuovo.
  Non tentare di riparare il dispositivo da soli - pericolo di scossa elettrica! Quando è necessaria l'assistenza o la riparazione, contattare il personale di assistenza qualificato.
  Non utilizzare il dispositivo vicino ad un Telefono cellulare o apparecchi che generano un forte Campo elettromagnetico (es. motori elettrici).
• Individui con disabilità fisiche o cognitive dovrebbero utilizzato il disposito降至 supervisione.
  Le persone con pacemaker, defibrillatori o altri impianti elettrici devono mantenere una distance minima da 15 a 20 cm, perché il dispositorio genera campi magnetici.
• Questo dispositivo non è un giocattolo. Per evitare incidenti e soffocamento mantere il dispositivo, gli accessori e il materiale di imballaggio lontano dai bambini e dagli animali domestici.
  Proteggere l'apparecchio dallo sporco. Non utilizzare mai detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno morbido in microfibra per pulire le parti esterne del dispositivo. Assicurati di spegnere il dispositivo prima di pulirlo!
• Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere.
  Se il dispositorio è difettoso o non viene più utilizzato, smaltire l'apparecchio secondo la direttiva RAEE. Per ulteriori informazioni, si prega di contattare le autorità locali, incaricati dello smaltimento dei rifiuti.

02 | DESCRIZIONE DEL PRODOTTO

I pannelli fl essibili a LED DORR FX sono dotati dei più moderni LED bicolore e sono completamente fl essibili rendendoli idonei a qualsiasi applicazione. I pannelli Flessibili a LED garantisco un'illuminazione brillanteanche in zone difficili da raggiungere o in spazi piccolissimi. Con la funzione "One-Control", diversi pannelli LED Flex possono essere collegati e controllati da una sola unità di controllo.

Con un'altezza di soli 10mm , possono essere piegati o arrotolati e sono facili da trasportare. Adatto per le foto ritratto (portrait), per fotografia oggetti e video riprese.

03 CARATTERISTICHE

La temperatura colore varia da min. 3000 K a max. 5600 K (luce diurna)
- Completamente flessibile e ultra-piatto
LED bicolori rispettosi dell'ambiente, di lunga durata
Basso consumo energetico
Luminosità regolabile senza gradini
- Funzione con l'alimentazione elettrica (incluso) o con una batteria Li-Ion utilizzando un attacco V-mount (opzionale da DORR)
- Con la funzione "One-Control", diversi pannelli LED Flex possono essere collegati e controllati da una sola unità di controllo.

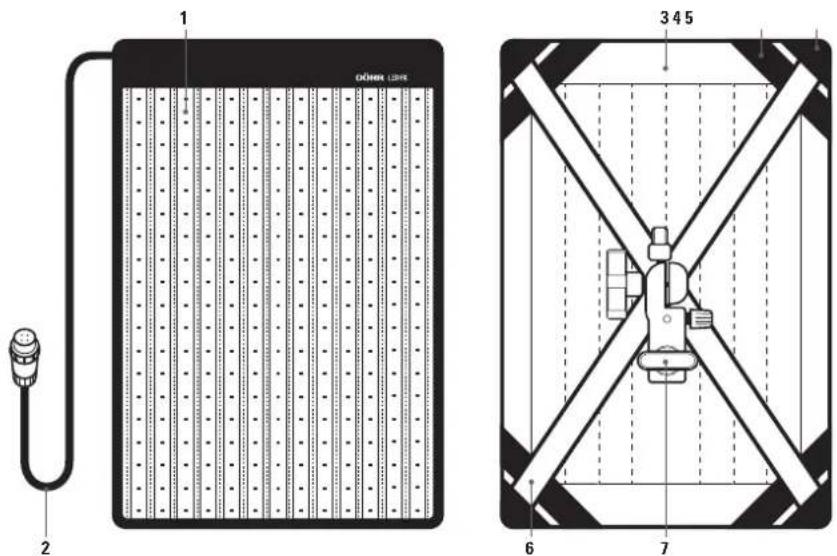

04.1 Pannello fl essibile a LED

1 Area illuminata a LED
2 Cavo di collegamento (per l'unità di controllo)
3 Bordo con Velcro
4 Strisce elastiche
5 Angoli di fi ssaggio
6 Cornice X-Frame
7 Ast per il supporto del pannello (inclinabile)

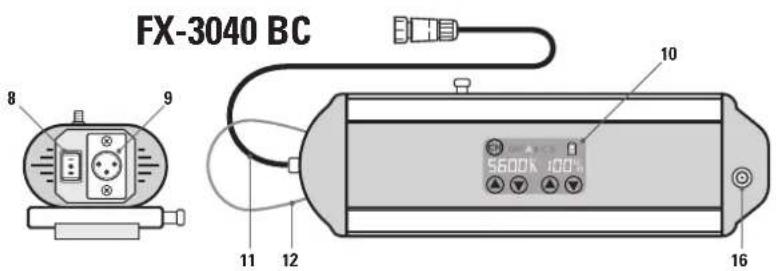

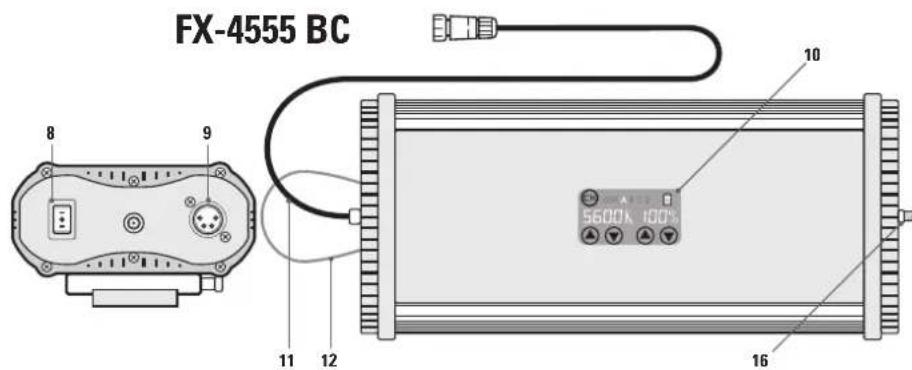

04.2 Unità di controllo

8 Interruttore principale

POSIZIONE I = UTILIZZO CON BATTERIA LI-ION

CON ATTACCO V-MOUNT

POSIZIONI II = UTILIZZO CON ALIMENTATORE

POSIZIONO = SPENTO

9 Presa per alimentatore

10 Display Touch

10 a) Indicazione della temperatura colore selezionata
10b) Aumenta temperatura colore
10 c) Diminuisce temperatura colore
10d) Indicazione della luminosità selezionata
10 e) Aumenta luminosita
10f) Diminuisce luminosita
10 g) SeLECTION de canal (A, B, C, D, OFF = spento)

11 Cavo di connessione (al pannello il essibile a LED)
12 Cavo di suspENSIONE

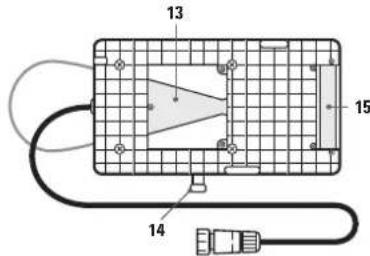

13 Attacco V-mount
14 Pulsante di rilascio V-mount
15 Contatti della batteria +/-
16 Presa per antenna

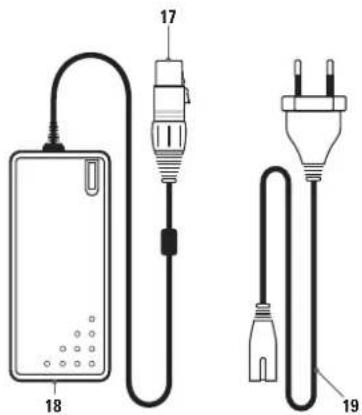

04.3 Alimentazione elettrica

17 Cavo di collegamento con pulsante di sblocco (alla unità di controllo)
18 Presa per il cavo di alimentazione
19 Cavo di alimentazione

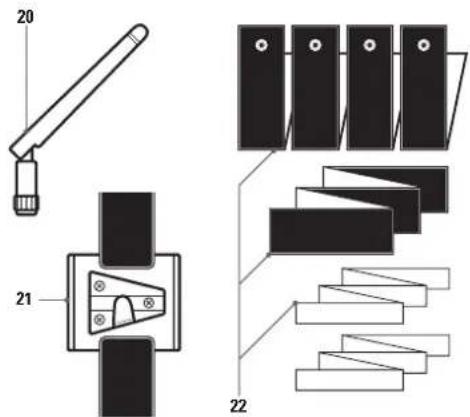

04.4 Accessori inclusi

20 Antenna
21 Cinghie in velcro con adattatore V-mount
22 Cinghie di fi ssaggio in velcro

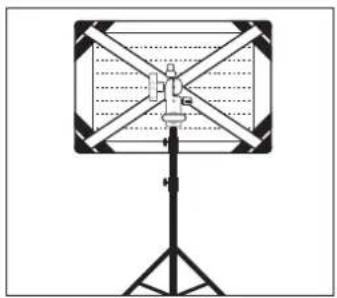

Cornice X-Frame

Apire la cornice X-Frame (6) e insere le aste negli angoli di fi ssaggio (5). Con l'asta/adattatore per il supporto (7) il Pan-nello fi issibile a LED cui èssere montato su uno stativo (opzionale) ed è incinabile verticalmente o orizzontalmente.

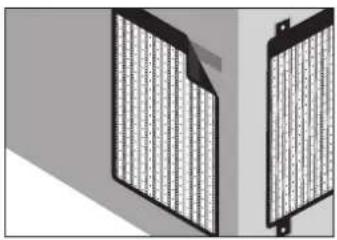

Cinghie di fissaggio in velcro

Con le varie cinghie in velocro (22), il pannello LED Flex cui essere fi ssato alla pa rete, al soffi tto, ecc.

Oppure è possibile collogare diversi pannelli LED Flex tra loro.

06 | UTILIZZ0

ATTENZIONE

Prima di collegare o scollegare i collegamenti via cavo, assicurarsi che l'unità di controllo sa spento (interrottore principale (8) sulla posizione 0 = spento).

06.1 Connessione all'alimentazione

Collegare il cavo di collegamento (2) del pannello fi issibile a LED nel cavo di collegamento (11) dell'unità di controllo. Fatte attenzioni ai vari fori e spille di fi ssaggio. Avvitare il tappo blu verso il basso. Per scollegare il cavo di collegamento, svitare prima il tappo blu!

06.2 Utilizzo con alimentazione elettrica

1. Inserire il cavo di collegamento (17) della alimentazione elettrica nella presa di corrente (9) della unità di controllo, quando sentite uno scatto vuol dire che la spina è attaccata correttamente. Fatte attenzioni ai vari fori e splice di fi saggio. Per scollegare la spina, premere sempre il pulsante di rilascio!
2. Collegare il cavo di alimentazione (19) nella presa del cavo di alimentazione (18) e collegare l'alimentazione elettrica alla presa di corrente.
   3.Accendere il pannello fl essibile a LED con l'interruttore principale (8) che si trova sull'unita di controllo: Interruttore principale (8) posizione = Utlizzo con alimentazione elettrica

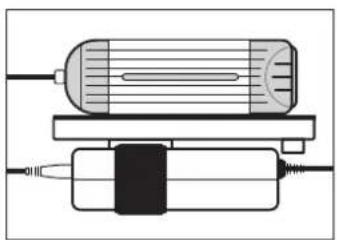

Suggerimento

Con il cavo di sospensione (12) o con la cinghia in velocro con adattatore (21) V-mount in dotazione è possibile collegare l'unità di controllo per esempio ad un stativo (opzionale) o fi sare l'alimentazione elettrica all'unità di controllo. Basta far scorrere l'adattatore V-mount (21) nell'attacco V-mount (13). Utilizzare le cinghie in velocro per tenere l'unità di controllo o per fi sare l'alimentazione elettrica. Per rimuovere l'adattatore V-mount, premere il pulsante di rilascio (14).

06.3 Utilizzo della batteria con attacco V-mount (liquidation)

Batterie V-mount Li-Ion sono disponibili come optional da DÖRR.

andate a guardare il capitolo 11 | ACCESSORI OPZIONALI.

ATTENZIONE

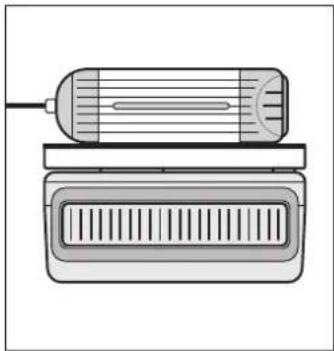

Prima di utilizzato con la batteria ad attacco V-mount, assicurarsi che l'unità di controllo si spenta (interrutatore principale (8) sulla posizione 0 = spento) e poi scollegare l'alimentazione elettrica dall'unità di controllo. Per scollegare la spina, premere sempre il pulsante di rilascio!

1. Far scorrere la batteria V-mount noll'attacco V-mount (13) sino a farla scattare nella corretta posizione. Prestare attenzione ai contatti polarità della batteria +/- (15).
   2.Accendere il pannello flessibile a LED con l'interruttore principale (8) sull'unita di controlo: l'interruttore principale (8) posizione I = Utilizzo batteria con attacco V-mount
2. Prima di rimuovere la batteria con attacco V-mount, spegnere l'unità di controlo (interruptore principale (8) posizione = 0). Premere il pulsante di rilascio (14) e sfilare la batteria.

06.4 Impostazione della temperatura colore e della luminosità

Per regolare la temperatura colore, premere i pulsanti sul pannello touch (10) come segue:
10 b) -Aumenta temperatura colore
10c) 一 = Diminuisce temperatura colore
L'indicazione 10 a) mystra la temperatura colore selezionata.

Per regolare la luminosità, premere i pulsanti sul pannello touch (10) come segue:

10 e) 品 = Aumenta la luminosita
10f) Diminuisce la luminosita
L'indicazione 10 d)对我la luminosita selezionata in %.

Esempi per le impostazioni:

a) Impostazione per una luce più calda (3000 K)

Premere i pulsanti sul pannello touch (10) come segue:

b) Impostazione per la temperatura diurna (5600 K)

Premere i pulsanti sul pannello touch (10) come segue:

10b) 品 = Aumenta temperatura colore

Dopo I'uso spegnere il pannello fl essihile a LED (interruptore principale (8) = posizione O).

07 LAVORANDO CONTANTI PANNELI LED FLEX BC/ FUNZIONE,ONE-CONTROL

Se si sta utilizzato diversi pannelli LED Flex, si ha la possibilità di utilizzarli in maniera sincronizzata e controllinge li tramite il collegamento ad una sola unità di controllo. Non importa se si utilizza un pannello Flex LED con l'alimentazione elettrica e gli altri con la batteria V-Mount. Basta fare in modo che l'interruttore principale (8) delle unità di controllo sia in posizione corrispondente (posizione I = funzionamento con batterie V-mount, posizione II = funzionamento con alimentazione elettrica).

ATTENZIONE

La condizione è che tutti i pannelli Flex LED siano della serie BC (bi- colore). La distanza massima per la connessione tra i pannelli Flex LED è fino a 20m in un ambiente aperto.

1. Avvitre l'antenna in dotazione (20) nella presa dell'antenna (16) in tutti i pannelli LED Flex che vogliamo utilizzato.
2. Accendere tutte le unità di controllo attraverso il loro interrottore principale (8) (posizione I = funzionamento con batterie V-mount, posizione II = funzionamento con alimentazione elettrica).
3. Con il pannello touch (10), separamente, selezionare la stessa impostazione su tutti i pannellii Flex LED.
4. Utilizzato il pulsante di selezione del canale (10 g) per selezionare lo stesso canale (A, B, C o D) su tutti i pannelli Flex LED. Ora tutti i pannelli Flex con lo stesso canale, possono essere controllati in modo sincronizzato tramite una sola unità di controllo.

Suggerimento

Éanche possibilecollegareipiccoliPannelliFX-3040BCLEDFlexcon grandi Pannelli FX-4555BCLED Flexecontrollaricontemporaneamente conuna solaunitadi controlo,a condizione che tutti i pannelli Flex LED siano della series BC (bi-colore).

ATTENZIONE

Dopo I'uso spegnere i pannelli flex LED (interruptore principale 8= posizione O).

08 PULIZIA E CONSERVAZIONE

Non utilizzato detergenti aggressivi o benzina per pulire il dispositorio. Si consiglia un panno in microfibrà morbido, leggermente umido per pulire le parti esterne del dispositorio e la superficie a LED. Assicuratevi di aver scollegato il dispositorio dall'alimentazione prima di pulirlo! Conservare il dispositorio in un luogo fresco e asciutto, privo di polvere. Questo dispositorio non è un gioccattolo – tenere fuori alla portata dei bambini. Tenere lontano da animali domestici.

09 SPECIFICHE TECNICHE

Numero dei LED 280/bi-colore 504/bi-colore

Temperatura colore 3000 - 5600 K

Potenza 50 W 100 W

Angolo del fascio luminoso 10 - 360°

Indice di resa cromatica (CRI) 95 R

Illuminazione 0,5 m: 6400 Lux 0,5 m: 9920 Lux

Antenna Range (portata radio)	circa. 20 m (2,4 GHz)
Voltaggio durante l'utilizzo	DC 15 V 5A	DC 15 V 7A
Utilizzato con	Alimentazione elettricaAC 100 ~ 240 V 50/60 [Hauss]o Batteria con attacco V-mount Li-Ion (operciale)
Dimensioni	circa. 315 x 450 x 10 mm	circa. 460 x 600 x 10 m
Dimensioni area illuminata	circa. 300 x 395 mm	circa. 445 x 545 mm
Peso pannello a LED	circa. 290 g	circa. 448 g
Peso unità di controllo	circa. 795 g	circa. 1095 g
Peso alimentazione elettricacon cavo di alimentazione	a. 395 g	circa. 565 g

10 CONTINUETO

1x Pannello flessibile a LED
1x Unità di controllo con attacco di fissaggio per la batteria V-mount
1x Alimentazione elettrica
1x Cavo di alimentazione
1x Antenna
1x Cornice X-Frame
1x Astaperilsupportodel pannello
1x Cinghia in velcro con adattatore V-mount
1x Cinghie di fissaggio in velcro

11 ACCESSORI OPZIONALI

Accessori speciali per il DORR paneletto flessibile a LED FX disponibile nei nego:

Descrizione	Numero di seriée
DORR Softbox per FX-3040 DL/BC	373630
DORR Softbox per FX-4555 DL/BC	373631
DORR Pannello Dillusore a Bandiera per FX-3040 DL/BC	373632
DORR Pannello Dillusore a Bandiera per FX-4555 DL/BC	373633
DORR Batteria Compatta V-Mount Li-IonCVL-65 14.8V, 65Wh	980715
DORR Batteria Compatta V-Mount Li-IonCVL-98 14.8V, 98Wh	980716

12 MONTAGGIO DEGLI ACCESSORI OPZIONALI

DORR Softboxpionai

Il Softbox del pannello flessibile a LED fornisce una luce morbida e diffusa. Il softbox è fissato simplicamente sul bordo in velocro che si trovale sul pannello flessibile a LED (3). Il coperchio/diffusore fornito delve essere collocato sulla parte anteriore del softbox.

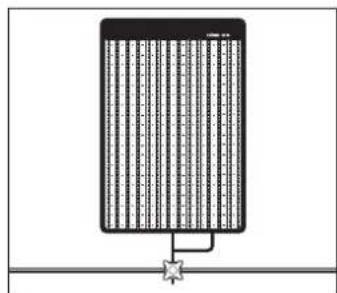

DORR Pannello Dillusore a Bandiera (optional)

Il telaio del pannello a bandiera in metallo è ideale per le riprese video. Fissare il pannello flessibile a LED sul Pannello a bandiera usando le strisce elastiche (4) e montare il pannello a bandiera ad esempio su un dispositivo di scorrimento per fotocamera.

Il pannello a bandiera DORR è dotato di un rivestimento in tessuto in modo che può essere utilizzato anche come diffusore.

SMALTIMENTO DI BATTERIE/ACCUMULATORI

Le batterie sono contrassegnati con il simbolo di un bidone barrato. Questo simbolo indica che le batterie e gli accumulatori che non possano più essere ricaricate o utilizzate, non devono essere smaltiti insieme ai rifi uti domestici. Le batterie POSSONO contentere sostanze nocive che possono causare danni alla salute e all'ambiente. Si prega di utilizzato i sistemi di restituzione e raccolta disponibili nel proprio paese per lo smaltimento dei rifi uti delle batterie.

INFORMAZIONI RAEE

La direttiva sulle attrezzature elettriche ed elettroniche (direttiva RAEE) è la direttiva comunitaria Europea sulle apparecchiature elettriche ed elettroniche, che è divertata legge europea nel febbraio 2003. Lo scopo principale di esta direttiva è quello di evitare di create rifi uti elettronici. Riciclaggio e altre forme di recupero dei rifi uti dovrebbbero essere incoraggiati per ridurre gli sprechi. Il simbolo (del cestino) sul prodotto e sulla confezione significi ca che i prodotti elettrici ed elettronici usati non devono essere smalitti con i rifi uti domestici. Siete responsabili di smaltire tutti i rifi uti elettronici e elettrici presso i punti di raccolta specifici ci. Uno smaltimento corretto di questo prodotto contribuire a far risparmiare risorse preziose e si tratta di un contributo significi cativo per protegere il nostro ambiente e la salute umana. Per ulteriori informazioni sul corretto smaltimento delle apparecchiature elettriche ed elettroniche, riciclaggio e Punti di ritiro siete invitatà a rivolgersi alle autorità locali, le società di gestione dei rifi uti, il rivenditore o il produttore di questo disposivo.

CONFORMITA A ROHS

Questo prodotto è conforme alla direttiva europea 2011/65/UE del 8 giugno 2011 per la restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (RoHS) e successive modifi che.

CE MARCHIO CE Il marchio CE è conforme alle dirittive europee CE.

DICHIARAZIONE EU DI CONFORMITA

Noi (DORr GmbH) on la presente dichiariamo che l'apparecchio è conforme con le Direttive EU 2014/53/UE per le apparecchiature radio. Il testo completo della Dichiarazione di Conformità EU è disponibile presso il seguente indirizzo internet:
