BEDIENUNGSANLEITUNG FX3040 Dörr

DE BEDIENUNGSANLEITUNG LED Leuchtmatte

VIELEN DANK, dass Sie sich für ein Qualitätsvorlust aus dem Hause DORR entschieden haben.

Bitte lessen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheits-hinweise aufmerksam durch. Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf. Sollen andere Personen deseses Gerät nutzen, so stellen Sie diesen diese Anleitung zur Verfügung. Wenn Sie das Gerät verkaufen, gehört diese Anleitung zum Gerät und muss mitgeliefert werden.

DORR haftet nicht bei Schäden durch unsachgemäß Gebrauch oder bei Nichtbeachten der Bedienungsanleitung und der Sicherheitseinweise.

01 SICHERHEITSHINWEISE

• Nur zur Beleuchting für fotografische Zwecke. Nicht für die dauerhafte Raumbeleuchting geeignet.
• Verwenden Sie die Leuchtmatte nur mit dem mitgelieferten Netzeil. Verwenden Sie kein Verlängerungskabel. Alternativ verwenden Sie das Gerät mit einem geeigneten V-Mount Li-Ion Akku (optional).
  Sorgen Sie für ausreichende Belüftung während des Betriebs. Nach Gebrauch schalten Sie das Gerät aus.
• Bevor Sie die Stromverbindung trennen, schalten Sie das Gerät am Hauptschalter aus.
  LED Leuchtmittel können nicht ausgetauscht werden.
• Schützen Sie das Gerät vor Regen, Feuchtigkeit, direkter Sonneneinzahlung und externen Temperatren.
  Benutzen und berühren Sie das Gerät nicht mit nassen Händen.
• Legen Sie keine schweren Gegenstände auf die Leuchtmatte und über Sie keinen Druck auf die Leuchtmatte aus.
• Schützen Sie die LED Leuchtfläche vor spitzen und scharfen Gegenständen. Verwenden Sie die Leuchtmatte nicht, wenn sie beschädigt ist. In dieser Fall halten Sie sie von einem qualifizierten Elektriker überprüften before Sie die Leuchtmatte wieder in Betriebnehmen.
• Falls das Gerät defekt oder beschädigt ist, versuchen Sie nicht, das Gerät zu zerlegen oder selbst zu reparieren - es besteht Stromschlaggefahr! Kontaktieren Sieitte ihren Fachhändler.
• Benutzen Sie das Gerät nicht in der direkten Umgebung von Funktelefonen und Geräten, die starke elektramagnetische Felder erzeugen (z.B. Elektromotoren).
• Menschen mit physischen oder kognitiven Einschränkungen sollen den Gerät unter Anleitung und Aufsichtsbeden.
• Personen mit einem Herzschrittmacher, einem Defibrillator oder anderen elektrischen Implantaten sollen einen Mindestabstand von 15 bis 20 cm einhalten, da das Gerät Magnetfelder erzeugt.
• Das Gerät ist kein Spielzeug. Halten Sie das Gerät, Zubehörteile und die Verpackungsmaterialien von Kindern und Haustieren fern, um Unfälle und Erstickung vorzubeugen.
  Schützen Sie das Gerät vor Schmutz. Reinigen Sie das Gerät nicht mit Benzin oder scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofasertuch um die äußerten Bauteile des Geräts und die LED Leuchtfläche zu reinigen.

Vor der Reinigung die Stromverbindung trennen!

Bewahren Sie das Gerät an einem staubfrei, trockenen, kühlen Platz auf.
- Bitte entsorgen Sie das Gerät wenn es defekt ist oder keine Nutzung mehr geplant ist entsprechend der Elektro- und Elektronik-Altgeräte-Richtlinie WEEE. Für Rückfragen stehen Ohnen die lokalen Behörden, die für die Entsorgung zuständig sind, zur Verfugung.

02|PRODUKTBESCHREIBUNG

Die DORR LED FX Flex Panels sind mit den neuesten Bi-Color LEDs ausgestattet und absolut fl exibel in der Anwendung. Selfst in schwer zugänglichen Bereichen oder auf kleinstem Raum sorgen die LED Flex Panels für eine gleichmäßige, helle Ausleuchting. Mit der „One-Control" Funktion konnen mehrere LED Flex Panels verbunden werden und nur über eine Kontrolleinheit gesteuet werden.

Mit einer Höhe von nur 10 mm halten sie sich falten oder aufrollen und sind kein zu transportieren. Geeignet für Porträt-, Produkt- und Videoaufnahmen.

03 | EIGENSCHAFTEN

Farbtemperatur stufenlos von min. 3000 K bis max. 5600 K (Tageslicht)
- Absolut flexibel und ultra-flach
Umweltfreundliche, langlebige Bi-Color LEDs
Niedriger Energieverbrauch
Helligkeit stufenlos dimbar
- Betrieb mit mitgeliefertem Netzeil oder V-Mount Li-Ion Akku (optional bei DORR)
- Mit der „One-Control" Funktion konnen mehrere LED Flex Panels verbunden werden und nur über eine Kontrolleinheit gesteuet werden.

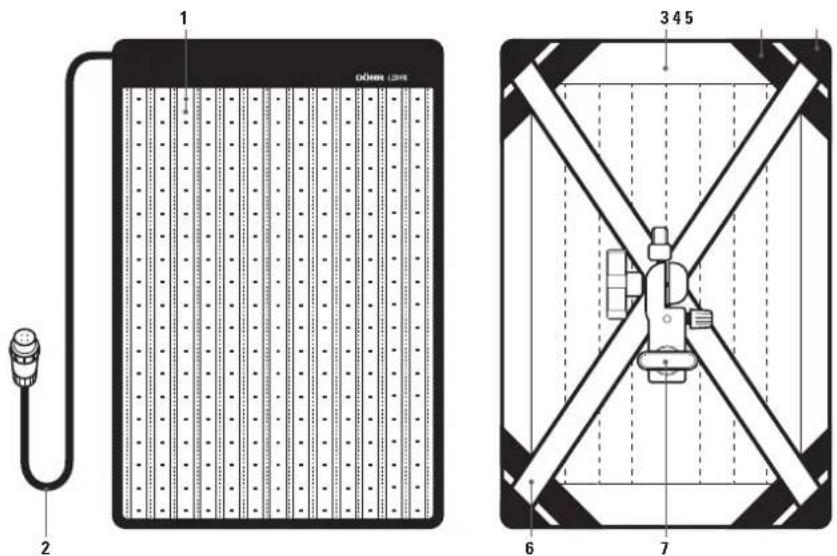

04.1 LED Flex Panel

1 LED Leuchtfläche
2 Anschlusskabel (an Kontrolleinheit)
3 Klettrand
4 Stretch-Bander
5 Halteecken
6 X-Rahmen
7 Leuchtenstativ-Adapter (neigbar)

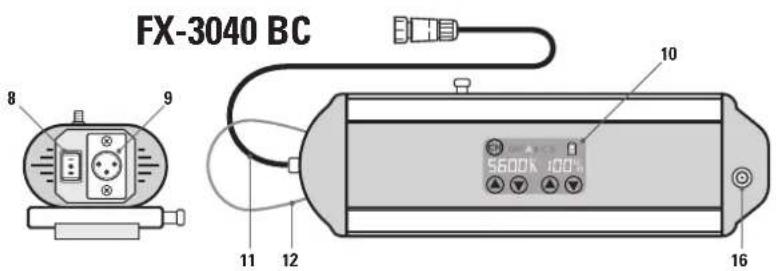

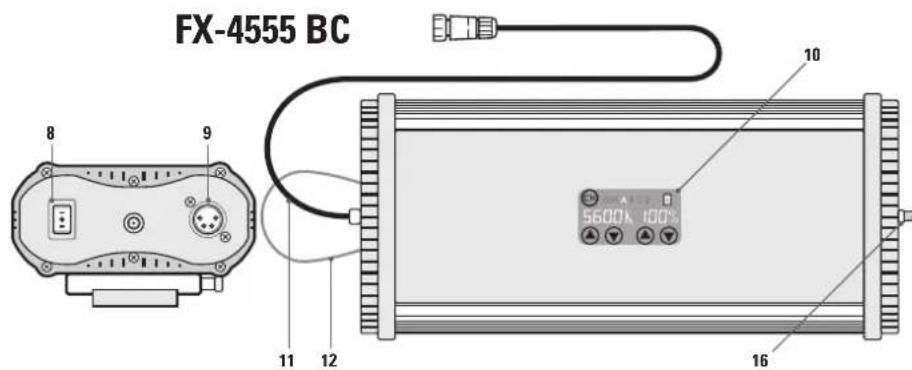

04.2 Kontrolleinheit

8 Hauptschalter

9 Anschlussbuchse für Netzeil

10 Touch Display

10 a) Anzeige der eingestellten Farbtemperatur
10b) Farbtemperatur hoher
10c) Farbtemperatur niedriger
10 d) Anzeige der eingestellten Beleuchungsstärke
10 e) Beleuchungsstärke hoher
10f) Beleuchungsstärke niedriger
10 g) Kanalauswahl (A, B, C, D, OFF-Aus)

11 Anschlusskabel (an LED Flex Panel Anschlusskabel)
12 Kabel zum Aufhängen

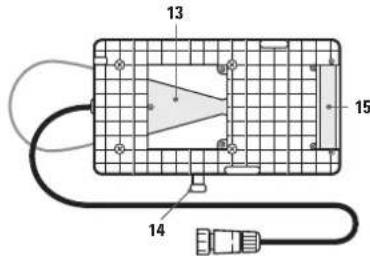

13 V-Mount Akkuanschluss
14 Entriebelungstaste V-Mount Akku
15 Akku Kontakte +/-
16 Antennenbuchse

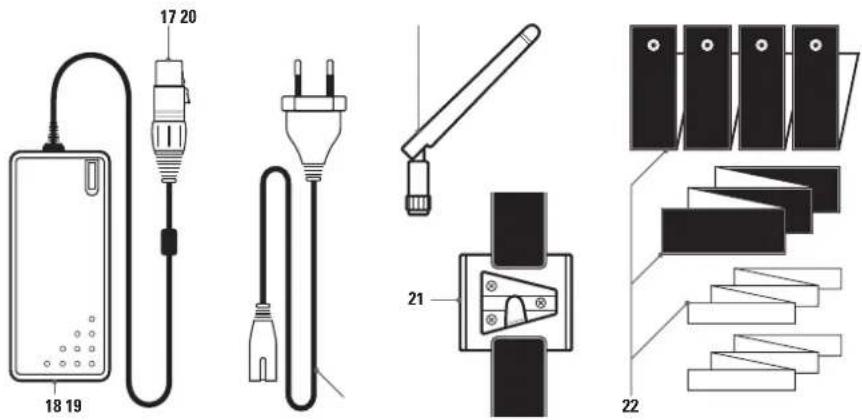

04.3 Netzeil

17 Anschlusskabel (an Kontrolleinheit) /Stecker mit Entriegelungstaste
18 Stromkabelbuchse
19 Stromkabel

04.4 Weiteres Zubehör inklusive

20 Antenne
21 Klettband mit V-Mount Adapter
22 Montage-Klettbänder

X-Rahmen

Klappen Sie den X-Rahmen (6) auseinander und schieben Sie die Stangenenden in die Halteecken (5).

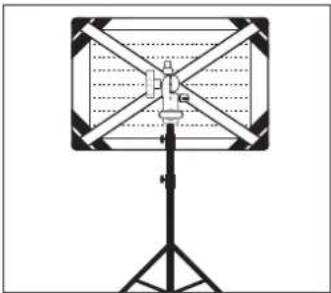

Mit dem Leuchtenstativ-Adapter (7) laut sich das LED Flex Panel vertical oder horizonta auf ein Leuchtenstativ (optional) montieren und ist neigbar.

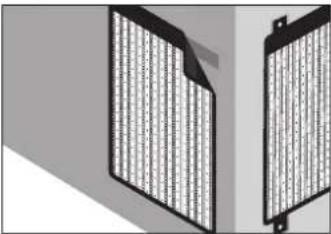

Montage-Klettbänder

Mithilfe der verschiedene Klettbandern (22), lassst sich das LED Flex Panel z.B. an der Wand, an der Decke etc. befestigen oder Sie konnen mehrere LED Flex Panel miteinander verbinden.

06 INBETRIEBNAHME/BEDIENUNG

ACHTUNG

Bevor Sie Kabelverbindungen herstellen oder trennen, stellen Sie sicher, dass die Kontrolleinheit ausgeschaltet ist (Hauptschalter (8) auf Position 0=Aus).

06.1 Stromverbindung herstellen

Stecken Sie das Anschlusskabel (2) am LED Flex Panel in das Anschlusskabel (11) an der Kontrolleinheit. Beachten Sie die Pins und Licher. Drehen Sie die blaue Schraubkappe zu. Um die Kabelverbindung zu trennen, unbedingt vorher die blaue Schraubkappe wieder aufschauben!

06.2 Betrieb mit Netzteil

1. Stecken Sie das Anschlusskabel (17) am Netzteil in die Anschlussbuchse (9) an der Kontrolleinheit, bis der Anschlussstecker hörbar einrastet. Beachten Sie die Pins und Lücher. Zum Abziehen des Anschlusssteckers immer die Entrie-gelungstaste drücken!
2. Stecken Sie das Stromkabel (19) in die Stromkabelbuchse (18) und verbinden Sie das Netzteil mit einer Steckdose.
3. Schalten Sie das LED Flex Panel am Hauptschalter (8) an der Kontrolleinheit ein: Hauptschalter (8)

Position II = Betrieb mit Netzteil

Tipp

Mithilfe des Aufhängekabels (12) oder des mitgelieferten Klettbands mit V-Mount Adapter (21) können Sie die Kontrolleinheit z.B. an ein Leuchtenstativ (optional) montieren oder das Netzeil an der Kontrolleinheit befestigen. Hierzu schiben Sie den V-Mount Adapter (21) in den V-Mount Akkuanschluss (13). Mit den Klettbändern befestigen Sie die Kontrolleinheit oder machen Sie das Netzeil fest. Zum Abnehmer des V-Mount Adapters, drücken Sie die Entriegelungstaste (14).

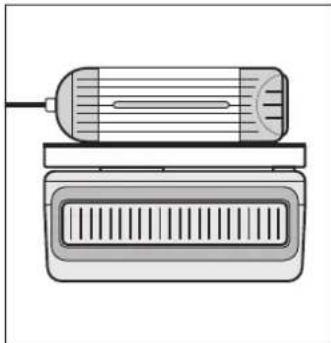

06.3 Betrieb mit V-Mount Li-Ion Akku (optional)

V-Mount Li-Ion Akkus optional erhaltlich bei DORR.

Siehe Kapitel 11 | OPTIONALES ZUBEHOR

ACHTUNG

Vor dem Betrieb mit V-Mount Akku stellen Sie sichere, dass die Kontrolleinheit ausgeschalte ist (Hauptschalter (8) auf Position 0=Aus) und trennen Sie dann das Netzeil von der Kontrolleinheit. Zum Abziehen des Anschlusssteckers immer die Entriegelungstaste drucken!

1. Schieber Ben Sie den V-Mount Akku in den V-Mount Akkuanschluss (13) bis der Akku einrastet. Achten Sie auf die Akku Kontakte +/- (15).
2. Schalten Sie das LED Flex Panel am Hauptschalter (8) an der Kontrolleinheit ein: Hauptschalter (8) Position 1 = Betrieb mit V-Mount Akku
3. Bevor Sie den V-Mount Akku abnehmen, schalten Sie die Kontrolleinheit am Hauptschalter aus (8 = Position 0). Drücken Sie die Entrielegungstaste (14) und schiben Sie den Akku heraus.

06.4 Einstellen der Farbtemperatur und der Beleuchungsstärke

Zum Einstellen der Farbtemperatur drücken Sie die Tasten im Touch Display (10) wie folgt:

10b) 品 = Farbtemperatur hoher
10c) = Farbtemperaturniedriger
Die Anzeige 10 a) gezit die eingestellte Farbtemperatur an.

Zum Einstellen der Helligkeit drucken Sie die Tasten im Touch Display (10) wie folgt:

10 e) = Beleuchungsstärke hoher
10f) Beleuchtungsstärke niedriger

Die Anzeige 10 d) zeigt die eingestellte Helligkeit in % an.

Einstellungenbeispiele:

a) Einstellung für wärmstes Licht (3000 K)

Drucken Sie am Touch Display (10) die Tasten:
10cFarbtemperaturniedriger
10 e) Beleuchungsstrakte hoher

Anzeige im Display: 3000 K 100%

b) Einstellung fur Tageslichttemperatur (5600 K)

Drucken Sie am Touch Display (10) die Tasten:

10b) 品 = Farbtemperatur hoher
10e) Beleuchtungsstärke hohen

Anzeige im Display: 5600 K 100%

ACHTUNG

Nach Gebrauch schalten Sie das LED Flex Panel am Hauptschalter aus (8 = Position 0).

07 | ARBEITEN MIT MEHREREN LED FLEX PANELS BC /ONE-CONTROL FUNKTION

Falls Sie mit mehreren LED Flex Panels arbeiten, haben Sie die Möglichkeit, diese über nur eine Kontrolleinheit synchron zu bedienden. Dabei spiel es keine Rolle, ob Sie ein LED Flex Panel über Netzeil betreiben und das andere/die anderen mit V-Mount Akku. Beachten Sie ledigious, dass der Hauptschalter (8) an den Kontrolleinheiten entsprechend eingeschaltet ist (Position I = Betrieb mit V-Mount Akku, Position II = Betrieb mit Netzeil).

ACHTUNG

Voraussetzung hierfür ist, dass samentliche LED Flex Panels der Baureihe BC (Bi-Color entsprechen. Die max. Distanz für die Verbindung zwischen den LED Flex Panels beträgt ca. 20 m im freien Umfeld.

1. Schrauben Sie an alle, zu betriebenden LED Flex Panels die jeweils mitgelieferte Antenne (20) in die Antennenbuchse (16).
2. Schalten Sie sonstliche Kontrolleinheiten am Hauptschalter (8) ein (Position I = Betrieb mit V-Mount Akku, Position II = Betrieb mit Netzeil).
3. Über das Touch Display (10) wahren Sie separat an allen LED Flex Panels die gleiche Einstellung aus.
4. Mit der Taste für die Kanalauswahl (10g) wahren Sie an allen LED Flex Panels den gleichen Kanal (A, B, C oder D) aus. Nun halten sich alle LED Flex Panels, die sich auf dem gleichen Kanal befinden, über nur eine Kontrolleinheit synchron steuern.

Tipp

Es ist auch möglich, die klinen FX-3040 BC LED Flex Panels mit den großen FX-4555 BC LED Flex Panels zu verbinden und synchron über nur eine Kontrolleinheit zu steuern. Voraussetzung hierfür ist, dassSAMTlicheLED Flex Panels der Baureihe BC (Bi-Color) entsprechen.

ACHTUNG

Nach Gebrauch schalten Sie die LED Flex Panels am Hauptschalter aus (8 = Position 0).

08|REINIGUNG UND AUFBEWAHRUNG

Reinigen Sie das Gerät nicht mit Benzin oder scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofasertuch um die äußerten Bauteile und die LED Fläche zu reinigen. Vor der Reinigung die Stromverbindung trennen! Bewahren Sie das Gerät an einem staubfrei, trockenen, kühlen Platz auf. Das Gerät ist kein Spielzeug - bewahren Sie es für Kinder unerreichbar auf. Halten Sie das Gerät von Haustieren fern.

09 TECHNISCHE DATEN

Modell FX-3040 BC FX-4555 BC
Antikel Nr 373621 373626
Anzahl LEDs 280/Bi-Color 504/Bi-Color
Farbtemperatur 3000 - 5600 K
Leistung 50 W 100 W
Abstrahlwinkel 10 - 360°
Farbwiedergabeindex (CRI) 95 R
Beleuchungsstärke 0,5 m: 6400 Lux 0,5 m: 9920 Lux
1,0 m: 1989 Lux 1,0 m: 3660 Lux
Reichweite Antenne (Funkreichweite)	ca. 20 m (2,4 GHz)
Betriebsspannung	DC 15 V 5A	DC 15 V 7A
Betrieb über	Netzteil AC 100 ~ 240 V 50/60 Hz (inklusive) oder V-Mount Li-Ion Akku (optional)
Abmessungen	ca. 315 x 450 x 10 mm	ca. 460 x 600 x 10 mm
Abmessungen Leuchtfläche	ca. 300 x 395 mm	ca. 445 x 545 mm
Gewicht Leuchtmatte	ca. 290 g	ca. 448 g
Gewicht Kontrolleinheit	ca. 795 g	ca. 1095 g
Gewicht Netzteil inkl. Stromkabel	ca. 395 g	ca. 565 g

10 LIEFERUMFANG

1x LED Flex Panel
1x Kontrolleinheit mit V-Mount Akku Halterung
1x Netzteil
1x Stromkabel
1x Antenne
1x X-Rahmen
1x Leuchtenstativadapter
1x Klettband mit V-Mount Adapter
1x Klettband Montageset

Fragen Sie im Fachhandel nach dem speziellen Zubehör für DÖRR LED FX Flex Panels

Bezeichnung	Antikel Nr
DÖRR Softbox für FX-3040 DL/BC	373630
DÖRR Softbox für FX-4555 DL/BC	373631
DÖRR Flag Panel Diffusor für FX-3040 DL/BC	373632
DÖRR Flag Panel Diffusor für FX-4555 DL/BC	373633
DÖRR Compact V-Mount Li-Ion Akku CVL-65 14.8V, 65Wh	980715
DÖRR Compact V-Mount Li-Ion Akku CVL-98 14.8V, 98Wh	980716

12 | MONTAGE DES OPTIIONALEN ZUBEHOrs

DORR Softbox (optional)

Die DORR Flex Panel Softbox sorgt fur weiches, diffuses Licht. Die Softbox wird einfach an den Klettrand des LED Flex Panels (3) festgeklettet. Der mitgelieferte Diffusor-Überzug wird vorne über die Softbox gestilpt.

DORR Flag Panel Diffusor [options]

Der DORR Flag Panel Metallrahmen ist optimal beim Filmen. Befestigen Sie das LED Flex Panel mithilfe der Stretch-Bänder (4) an den Flag Panel und montieren Sie den Flag Panel z.B. auf einen Kamera Slider.

Der DORR Flag Panel wird mit einem Stoff- Uberzug geliefert. So kann das Flag Panel auch als Diffusor verwendet werden.

BATTERIE/AKKUWARNHINWEISE

Verwenden Sie nur hochwertige Markenbatterion oder Akkus. Beim Einlegend der Batterien/Akkus auf die richtige Polung achtens (+/-) . Legen Sie keine Batterien/Akkus unterschiedlichen Types ein und ersetzen Sie immer alle Batterien gleichzeitig. Mischen Sie keine gebrauchten Batterien mit neuen Batterien. Bei längerem Nichtgebrauch,itte die Batterien/Akkus entnehmer.Werfen Sie die Batterien/Akkus nicht ins Feuer, schlieben Sie sie nicht kurz und nehmen Sie sie nicht auseinander. Laden Sie gewöhnliche Batterien niemals auf -Explosionsgefahr! Entfernen Sie leere Batterien umgehend aus dem Gerat um das Auslaufen von Batteriesaurz zu vermeiden. Nehmen Sie ausgelaufene Batterien sofort aus dem Gerat. Reinigen Sie die Kontakte,bevor Sie neue Batterien einlagen. Es besteht Veratungsgefahr durch Batteriesaurr! Bei Kontakt mit Batteriesaur die betroffenen Stellen sofort mit reichlich klarem Wasser spulen und umgehend einen Arzt kontaktieren. Batterien konnen beim Verschlucken lebensgefährlich sein.Bewahren Sie Batterien/Akkus unerreichbar fur Kinder und Haustiere auf. Batterien/Akkus durren nicht im Hausmull entsorgt werden (siehe auch Kapitel „Batterie/Akku Entsorgung").

WEEE HINWEIS

Die WEEE (Waste Electrical and Electronic Equipment) Richtlinie, die als Europäisches Gesetz am 13. Februar 2003 in Kraft trat, führte zu einer umfassenden Änderung bei der Entsorgung ausgedienter Elektrogeräte. Der vornehmliche Zweck dieser Richtlinie ist die Vermeidung von Elektroschrott bei gleichzeitiger Forderung der Wiederverwendung, des Recyclings und anderer Formen der Wiederaufbereitung, um Müll zu reduzieren. Das abgebildete WEEE Logo (Mulltonne) auf dem Produkt und auf der Verpackung weist daraufhin, dass das Produkt nicht im normalen Hausmull entsorgt werden darf. Sie sind damit verantwortlich, alle ausgedienten elektrischen und elektronischen Geräte an entsprechenden Sammelpunkten abzuliefern. Eine getrennte Sammlung und sinnvolle Wiederverwertung des Elektroschrottes hilt daraufin, sparsamer mit den natürlichen Ressourcen umzugehen. Des Weiteren ist die Wiederverwertung des Elektroschrottes ein Beitrag dazu, unsere Umwelt und damit auch die Gesundheit der Menschen zu erhalten. Weitere Informationen über die Entsorgung elektrischer und elektronischer Geräte, die Wiederaufbereitung und die Sammelpunkte erhalten Sie bei den lokalen Behörden, Entsorgungsunternehmen, im Fachhandel und beim Hersteller des Gerätes.

ROHS KONFORMITÄT

Dieses Produkt entspricht der Richtlinie 2011/65/EU des Europäischen Parlamentes und des Rates vom 8. Juni 2011 bezüglich der beschränkten Verwendung gefährlicher Substanzen in elektrischen und elektronischen Geräten (RoHS) sowie seiner Abwandlungen.

CE KENNZEICHEN

Das aufgedruckte CE Kennzeichen entspricht den geltenden EU Normen.

EU KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir (DORR GmbH) dass das Gerät der Funkanlagen Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäserklarung ist unter der folgenden Internetadresse verfügbar:

http://www.doerrfoto.de/info/EG-Konformitatserklarungen
