Tipo di prodotto	Orologio al quarzo combinato analogico e digitale
Precisione	+/- 20 secondi al mese
Intervallo di temperatura operativa	0 °C a 55 °C
Alimentazione	Batteria SR927W, durata circa 2 anni
Visualizzazione ora	Ore, minuti, secondi, nome città con funzione ora legale
Calendario	Mese, data, giorno, nome città (anni 1995-2099)
Sveglia	2 sveglie indipendenti, suoneria di 20 secondi
Cronografo	Misura fino a 24 ore, precisione al centesimo di secondo, tempo intermedio
Timer	Conto alla rovescia di 99 minuti con incrementi di 1 minuto
Impostazione fuso orario	30 città e ora UTC, selezione e attivazione/disattivazione
Illuminazione	Illuminazione elettroluminescente (EL)
Dimensioni della cassa	Circa 42 mm di diametro, 11 mm di spessore
Peso	Circa 95 g
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare acqua e urti violenti.
Azzeramento	Operazione di azzeramento totale possibile in caso di anomalia
Riciclaggio	Prodotto soggetto alla normativa RAEE, raccolta differenziata a fine vita

Domande frequenti - F6721 FESTINA

Come regolare l'ora analogica?

Tirare la corona quando la lancetta dei secondi è a 0 secondi. Girare la corona per posizionare le lancette all'ora esatta, poi spingere la corona.

Come accendere l'illuminazione EL?

Premere il pulsante (A) durante le normali visualizzazioni delle modalità ora, calendario o sveglia. L'illuminazione si accende finché si tiene premuto il pulsante.

Come impostare una sveglia?

Passare alla modalità AL1 o AL2 con il pulsante M. Premere (B) per scegliere la città, poi tenere premuto (B) per 2 secondi per far lampeggiare le ore. Impostare con (A), poi passare ai minuti con (B) e impostare. Premere M per uscire.

Come utilizzare il cronografo?

Passare alla modalità CHR con M. Premere (A) per avviare/fermare. Premere (B) per azzerare. Per un tempo intermedio, premere (B) durante la misurazione: la visualizzazione intermedia appare per 10 secondi.

Come eseguire un azzeramento totale?

Tirare la corona. Premere contemporaneamente i tre pulsanti (A), (B) e (M) per 2 secondi. Rilasciare, quindi spingere la corona. Si sente un suono. Quindi impostare tutte le modalità.

Come impostare il timer?

Passare alla modalità TMR con M. Premere (B) per aumentare il tempo con incrementi di 1 minuto (max 99). Premere (A) per avviare/fermare il conto alla rovescia. Il timer suona per 5 secondi alla fine.

Come attivare l'ora legale (DST) per una città?

In modalità ora (TME), visualizzare la città con (B), poi tenere premuto (B) per 2 secondi. 'S.T.' lampeggia con ON/OFF. Usare (A) per selezionare ON (ora legale) o OFF.

Cosa fare se il display è anomalo?

Può indicare una batteria scarica o un urto. Eseguire un azzeramento totale come descritto sopra. Se il problema persiste, sostituire la batteria.

Come sostituire la batteria?

La sostituzione deve essere effettuata da un professionista. Utilizzare una batteria SR927W. Dopo la sostituzione, eseguire un azzeramento totale e impostare tutte le modalità.

Come selezionare le città da visualizzare?

Passare alla modalità SET (impostazione fuso) con M. Usare (B) per scegliere una città, poi tenere premuto (B) per 2 secondi per far lampeggiare ON/OFF. Premere (A) per attivare (ON) o disattivare (OFF) la visualizzazione di quella città.

MANUALE UTENTE F6721 FESTINA

Uso del cronometro 26

[Etappenzeitmessung]

Nomi delle Parti 140

Caratteristica 141

Cosa significa EL? 141

Regolazione dell'ora Analogica 142

Funzionamento della sezione di visualizzazione digital 143

Uso del cronometro 162

Uso della regolazione del fuso orario 165

In caso si presentivo i seguenti problemi... 168

Operazione di total reset 169

Specifiche 170

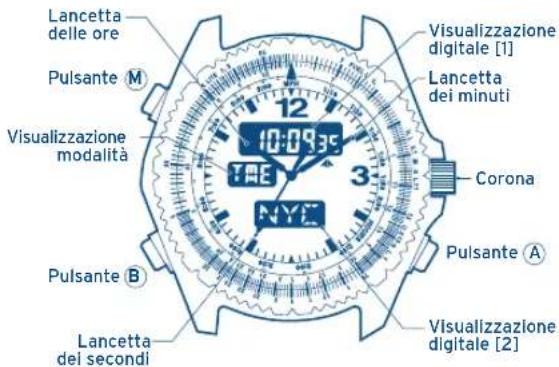

NOMI DELLE PARTI

IFMCR60

IFMCR60

CARATTERISTICHE

Questo orologio consente di visualizzare l'ora di 30 paesi e l'ora UTC (Tempo Coordinato Universal) di tutto il mondo,tramite una simplice operazione di pulsanti. Inoltre è dotato di funzione per luce EL (elettroluminescente) che consente di leggere lo schermoanche al buio.

COSA SIGNIFICALEL?

L'eletrolutuminescenza è un fenomeno fisico, mediante il quale il voltaggio elettrico viene trasformato direttamente in luce su una sottile fascia di materiale solido. Questo orologio utilizza un pannello EL per la funzione di illuminazione. Come attivare l'Illuminazione? L'Illuminazione EL si accende nel segmente casi:

1. Premendo il pulsante (A) nella modalità di visualizzazione "TME"normale, "CAL" o "SET".
2. Nella visualizzazione di tempo parziale o di stop nella modalità "CHR".

IFMCR60

REGOLAZIONE DELL'ORA ANALOGICA

Nel caso di un tipo di corona a vite realizzare l'operazione dopo aver allentato la vite. Assicurarsi di rstringere bene la vite a operazione completata.

1. Quando la lancetta dei secondi arrivava sullo O, estrarre la corona in posizione di regolazione
2. Girare la corona per l'allineamento con l'ora esatta
3. Spingere la corona nella posizione iniziade

É possible regolare l'ora analogica e l'ora digitale separatamente, ottenendoosi un orologio con la dopplalettura dell'ora.

IFMCR60 FUNZIONAMENTO DELLA SEIZIONE DI VISUALIZAZIONE DIGITAL A-CAMBIO MODALITA (FUNZIONI)

Oltre alla modalità ora, quello orologio è dotato di altre 6 modalità (funzioni): Calendario, Sveglia 1, Sveglia 2, Cronografo, Cronometro e Regolazione fufo orario. Ogni volta che si preme il pulsante M l'orologio scatta alla modalità successiva in quello ordinale:

Visualizzazione	Modaliţă
TME Tempo
CAL Calendario
AL1 Svegliia (allarme) 1
AL2 Svegliia (allarme) 2
CHR Crono grifo
TMR Crono metro
SET	Regolazione fuso orario

• Se l'orologio viene lasciato nella modalità Sveglia 1, Sveglia 2 o Regolazione Fuso Orario per 2 minuti circa, automaticamente torna alla modalità ora "TME"

IFMCR60

B- VISUALIZAZIONE ORA E CALENDARIO DELLE CITTÀ DEL MONDO

1. Premere il pulsante M per selezionare la modalità (TME) o la modalità (CAL).

IFMCR60

1. Ogni volta che viene premuto il pulsante BIl nome della città con la rispetto alla (calendario) vengono visualizzati in sequenza. Le città possono essere visualizzate in ordine numero: 2 = 3 31 = 1 = 2 (ad esempio LON PAR...BUE UTC ...), come indicate nella tabella contenuta nella pagina segunte, o nell'ordine numero inverso, ad esempio 2 = 1 = 31 3 = 2 (ad esempio LON UTC BUE PAR...LON). Per passare alla sequenza di visualizzazione opposta, premere simultaneamente il pulsante A ed il pulsante B.

IFMCR60

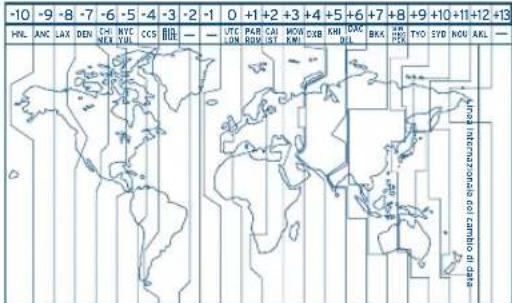

La differenza oraria tra le città visualizzabili con quello orologio e l'ora UTC.

No	hizbere aliridiko	Nome città	Differenza zarea	Ora tropa
1	UTC	Tempo coordinato universal	+.0
2	LON	Londra 0	+	。
3	PAR	Parigi +1		。
4	ROM	Roma +1		。
5	CAI II	Cairo +2		。
6	IST Istambul		+2	。
7	MOV	Mosca +3		。
8	KWI	Madinal al-Kuwait	+3	X
9	DXB	Dubai +4 X
10	KHII	Karachi	+5	X
11	DEL	Nuova Delhi	+5,5 X
12	DAC	Dakar	+6	X
13	BKK	Bangkok	+7	X
14	SIN	Singapore	+8	X
15	HKG	Hong Kong	+8	X

No	Laurette la Vite	Stadtname	Zahl-differenz	Summezinsel
16	PEK	Pechino	+8	X
17	TYO	Tokyo	+9	X
18	SYD	Sydney	+10	○
19	NOU	Noumea	+11	X
20	AKL	Auckland	+12	○
21	HNL	Honolulu	-10	X
22	ANC	Anchorage	-9	○
23	LAX	Los Angeles	-8	○
24	DEN	Denver	-7	○
25	CHI	Chicago	-6	○
26	MEX	Città del Messlco	-6	X
27	NYC	New York	-5	○
28	YUL	Montreal	-5	○
29	CCS	Caracas	-4	X
30	RIO	Rio de Janeiro	-3	○
31	BUE	Buenos Aires	-3	X

IFMCR60

Nell'anno 1997.

Le citta (regioni) dove viene implementata l'ora legale sono indcicate con il simbolo O, ).
mente le citta che non impiegano detto systema orario sono indicate con il simbolo X.
^ 喜 Si prega di notare che la differenza oraria, cosi come l'ora legale sono soggette a cambiamenti.

C- REGOLAZIONE ORA DIGITALE

IFMCR60

Quando viene regolata I'ora di una delle 30 città indicate e I'ora UTC, I'ora corrispondente alle rimanenti的城市 viene regolata automaticamente.

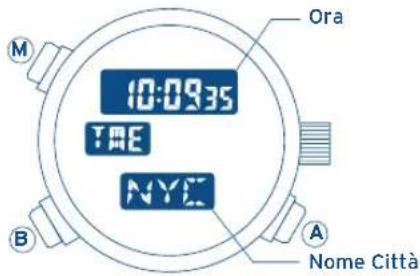

[Visualizzazione ora normale]

L'ora legale, o "Daylight Saving Time, DST" è stata instaurata in numerousi paesi per utilizzare efficamente la luce diurna portando, d'estate, l'orologio avanti di un'unità di tempo stabilità rispetto all'orario standard ufficiale. (Questo orologio mette l'indicazione dell'ora avanti di 1 ora).

IFMCR60

1. Premere il pulsante M per accedere alla modalita "TME"
2. Premere il pulsante B per visualizzare la città la cui ora si desidera regolare.
3. Quando il pulsante B viene mantenegro premuto per più di 2 secondi, le Indicazioni "S.T. (abbreviatione correspondente a ora legale)" e "ON (attivato)" o OFF "(disattivato)" lampeggiano. Premie il pulsante A per selezione I'ora legale (ON (attivato)) o (OFF (disattivato)) da assignare alla città.
4. Ogni volta che viene premuto il pulsante (B), le seguenti indicazioni lampeggiani in sequenza (Ora legale Secondi Minuti Ora 12ore/24ore). Fare lampeggiarle I'indicazione che si considera regolare.
5. Premere il pulsante A per effettuire la regolazione. (L'indicazione che sta lampegglando è quella da regolare) Mantenendo premuto il pulsante A la regolazione cambia rapidamente.
6. Premere il pulsante M per tornare alla visualizzazione normale.

IFMCR60

• Se è stato regolata l'indicazione dell'ora a 12 ore, prestare attenzione agli indicatori dell'ora antimeridiana (A) e postmeridiana (P).
• La modalità di regolazione (visualizzazione lampeggiante) tornera automaticamente alla modalità di visualizzazione normale se per 2 o 3 minuti non avviene selezione.
• É possible regolare l'ora legale corrispondente a qualsiasi città. La regolazione dell'ora legale è collegata a tutte le modalità, quandoanche le modalità "AL1", "AL2" e "SET" relative ad una città per la quale è stata selezionata l'ora legale, indicheranno l'ora in base all'ora legale.

IFMCR60

D- USO DEL CALENDARIO

Regolando Il calendario corrispondente a una delle 30 città e il tempo coordinato universale (UTC), il calendario corrispondente alle restanti città viene regolato automaticamente.

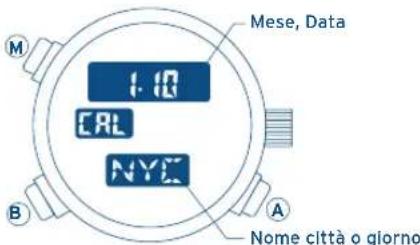

[Visulizzazione del calendario normale]

IFMCR60

[Regolazione calendario]

1. Premere il pulsante per selezionare la modalità "CAL"
2. Premere il pulsante B per visualizzare la città per la quale si desidera regolare il calendario.
3. Mantenendo il pulsante (B premuto per essere 2 secondi, Il "mese" cominca a lampegliare. Premere il pulsante A per regolare il mese. (L'indicazione che sta lampeggiano è quella da regolare)
4. Leindicazioni della sequenza Mese-Giorno-Anno lampeggiano a tornu, in sequenza ogni volta che viene premuto il pulsante B. Fare lampegliare l'indicazione che si desidera regolare.
5. Premere il pulsante A per effettuare la regolazione. (Mantenendo premuto il pulsante A) la regolazione cambia rapidamente).

6. Premere il pulsante M per tornare alla visualizzazione normale del calendario.

7. E possiblere regolare il calendario per gli anni compresi tra il 1995 ed il 2009.

8. Con il calendario automatico non è necessario regolare l'orologio alla fine del mese, né in caso di anni bisestili.

IFMCR60

Il giorno viene regolato automaticamente regolando il mese, il giorno e l'anno.
- La modalità di regolazione del calendario (visualizzazione lampeggiante) tornera automaticamente alla modalità di visualizzazione normale se per 2 o 3 minuti non avviene selezione.
- Se viene regolata un'ora inesistente (ad esempio il 30 febbraio), la data tornera automaticamente al 1 del mese segunte, una volta che si torna alla modalità di visualizzazione normale.

[Cambio di visualizzazione]

[Nome città]

[Giorno]

Mantenere il pulsante A premuto per essere 2 secondi per passare alla visualizzazione città alla visualizzazione giorno.

E- USO DELLA SVEGLIA

IFMCR60

Il procedimento di regolazione della Sveglia 1 e della Sveglia 2 è lo stesso, cambia solo il segnale sonoro della sveglia. Una volta attivata la sveglia, verrà emesso un segnale sonoro della durata di 20 secondi tutti i giorni alla stessa ora.

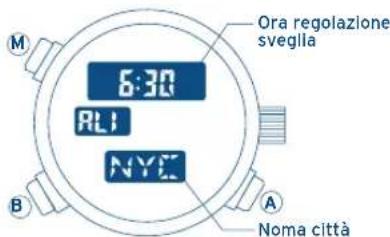

[Visualizzazione sveglia normale]

IFMCR60

[Regolazione sveqlia]

1. Premere il pulsante M per passare alla modalita "AL" o alla modalita "AL2".
2. Premere il pulsante B per visualizzare l'ora della città per la quale si desidera regolare la sveqlia.
3. Mantenendo il pulsante B premuto per altri 2 secondi, I"ora" comincia a lampegliare (Mantenendo premuto il pulsante A la regolazione cambia rapidamente).
4. Premere il pulsante Bmente I"ora lampeggia, per far lampegiare i "minuti".
   Premere il pulsante A per effettuare la regolazione.
5. Premere il pulsante M per tornare alla visualizzazione sveglia normale.

IFMC60

• Mantenendo premuto il pulsante A nella modalità sveglia, quest'ultima emette un segnale sonoro continuo (Funzione monitor, segnale sonoro sveglia)
  Utilizzato la modalità di visualizzazione del formato a 12 ore,anche l'ora della sveglia verrà attivata in base a detta modalità.Osservare l'indicatore AM/PM per assicurarsi di aver effettuato la regolazione desiderata.
• Dalla modalità sveglia si passera automaticamente alla modalità di visualizzazione normale se per due minuti circa non viene effettuata nessuna selezione.

IFMC60

[Cambio funzione sveglia attivata di disattivata]

[ON][OFF]

630

OFF

Premere il pulsante A nella modalita sveglia per attivare o disattivare la sveglia.

[Per disattivare il segnale sonoro della sveglia]

Premere qualsiasi pulsante per disattivare il segnale sonoro della svegliia.

USO DEL CRONOGRAFO

IFMC60

Questo cronografo rileva il tempo fino a 23 ore, 59 minuti, 59 secondi e 99/100 di secco in unità di 1/100 di secondo. Trascorse le 24 ore si riazza (00:00'00") e si arresta. Éanche possibile rilevare i tempi parziali.

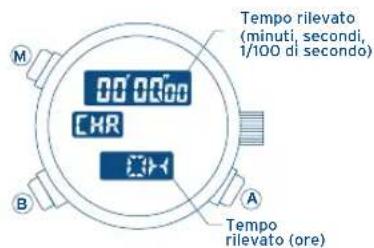

[Visualizzazione regolazione cronografo]

IFMCR60

* Operazione del segnale sonoro del monitor Il monitor emete un segnale sonoro quando il cronografo parte o si arresta, o quando vengono effettuate operazioni di tempi parziali o di ripresa.

[Rilevazione tempo accumulativo]

1. Ogni volta che si preme il pulsante il cronografo cambia tra start e stop 2. Premere il pulsante per iniziare una ripresa durante l'arresto del cronografo.

IFMC60

[Rilevazione tempo parziale]

1. Ogni volta che si preme il pulsante A il cronografo cambia tra start e stop
   2 Premiere il pulsante (B) perché il cronografo è in marcia per visualizzare il tempo parziale per 10 secondi circa. (L'indicatore "SPL" lampeggerà durante la visualizzazione del tempo parziale)
2. Premere il pulsante B per iniziare una ripresa durante l'arresto del cronografo.

*1: Trascorsi 10 secondi si rivisualizza automaticamente la rilevazione.

IFMCR60

[Carbiare la modalità durante la rilevazione effettuata da cronografo]

Inotre la rilevazione continuaanche premendo il pulsante eambiando modalitàmente il cronografo e in marcia. Una volta tornati alla modalità "CHR", il tempo rilevato viene visualizzato nuovamente.

Cos'e una frazione di tempo? Sono gli split-time trascorsi dall'inizio.

USO DEL CRONOMETRO

É possible impostare il cronometro in base ad una quantità di minuti interi, con un massimo di 99, in incrementi di un minuto. Nel momento in cui il "tempo è raggiunto" (cchio quando il tempo è trascorso), l'allarme del tempo raggiunto emette un segnale sonore della durata di cinque secondi. Dopo di che l'orologio torna all'ora de regolazione del cronometro.

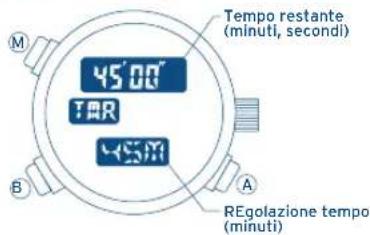

[Visulizzazione di ripresa del cronometro]

IFMCR60

[Per regolare il cronometro]

1. Premere il pulsante M per accedere alla modalita "TMR"
2. Ogni volta che si preme il pulsante B il tempo di regolazione aumento di un minuto (Mantenendo premuto il pulsante B il tempo avanza rapidamente).

[Per usare il cronometro]

1. Ogni volta che si preme il pulsante A il cronografo cambia tra start e stop
2. Premere il pulsante B per visualizzare il tempo di regolazione nelle cronografo e in arresto

+1: Funzione per il restart del cronometro

IFMCR60

Premendo il pulsante 8 contre il cronometro è in marcia, si fa un restart del tempo impostato e il cronometro riparte automaticamente (funzione restart del cronometro)

Riquardo all'operazione del suono del monitor

Nella modalità cronometro il monitor emetterà il segnale sonoro quando il

cronometro parte, si ferma o fa un restart.

[Cambiaro Modalità durante l'Operazione di Restart]

Il countdown del cronometro continuaanche premendo il pulsante M e camblando la modalitàmente il cronometro è in marcia. Quando si torna alla modalità "TMR" il countdown viene automaticamente rivasualizzato.

IFMCR60

USO DELLA REGOLAZIONE DEL Fuso ORARIO

Con la modalità di regolazione del fuso orario è possible selezionare, tra le 30 città disponibili, le città che si considera visualizzare e il tempo coordinato universale (UTC) che questo orologio è in grado di visualizzare. É inoltre possibile regolare l'ora legale per ognuna delle suddette città. In quello modo si ha la possibilità di richiamare e visualizzare solo le città la cui ora è stata regolata (su ON (attivato)) in qualsi modità di visualizzazione.

[Visualizzazione di regolazione della modalità normale]

IFMC60

[Regolazione dei fusi orari]

1. Premere il pulsante M per accedere alla modalita "SET"
2. Premere il pulsante B per visualizzare la città per la quale si desidera regolare l'ora.
   3 Mantenendo il pulsante B premuto per essere 2 secondi le Indicazioni ON (attivato) e OFF (disattivato) e il nome della città lampeggiano. Premere il pulsante A per selezionare l'attivazione (ON) o disattivazione (OFF) della città in questione.
3. Premedo il pulsante (B) nella none della città e ON (attivato) o OFF (disattivato) stanno lampegliando, "S.T." (simpolo dell'ora legale) e "ON" (attivato) o "OFF" (disattivato) cominceranno a lampegliare. Premere il pulsante A per selezione l'attivazione (ON) o disattivazione (OFF) dell'ora legale.
4. Per regolare l'ora corrispondente ad altre città premei il pulsante [B] nuovamente per passare alla modalità di regolazione della città seguite. Ripetere lo stesso procedimento per regolare l'ora di agli città tra那一 delle selezione.

IFMC60

1. Una volta che l'ora di tutte le città selezionate è stata regolata, premere nuovamente il pulsante M per tornare alla modalità di visualizzazione di regolazione del fuso orario.
2. La modalità di regolazione dell'ora legale (visualizzazione lampeggiante) tornera automaticamente alla modalità di visualizzazione normale se per essere due minuti non avviene selezione.

IFMC60

[L'orologio indica un tempo anomalo]

Quando la batteria sta per scaricarsi, la visualizzazione dell'ora o le funzioni potrebbero diventarare anomale. Se si presenta quello tipo di problema, provedere rapidamente a sostituire la batteria. In rari casi, come nel caso di un forte impatto, etc la visualizzazione del tempo o le funzioni potrebbero diventarre anomale (non visualizzabili, segnale sonoro della sveglia incessante, etc) In quello caso è necessario effettuare l'operazione di total reset, vedi "8" Operazione di total reset.

[Dopo aver sostituito la pila]

Una volta sostitulta la pila effettuare l'operazione di total reset, vedi "8" Operazione di total reset.

IEMCROD OPERAZIONE DI TOTAL RESETIN CASO SI PRESENTIVO I SE

1. Estrarre la corona
2. Premere itre pulsanti A, B e M simultaneamente
   (mentre si mantengono i pulsanti premuti non vi è visualizzazione)
3. Rilasciare i pulsanti (appariranno tutti i segmenti di visualizzazione)
4. Spingere la corona dentro (In questo momento si sentirà il suono del monitor)

In questo modo viene completingi l'operazione di total reset. Regolare ogni modalità correttamente prima di utilizzare l'orologio.

IFMCR60

SPECIFICHE

Typ Orologio al quarzo combinato (analogico + digitale)

Precisione + / - 20 secondi al mese in condizioni di temperatura

normal (5^ / 41^ - 35^ / 95^)

Intervallo di 0^ / 32^ - 55^ / 131^

temperatura in funzione

Funzioni Tempo: Funzione per ilchio dell'ora, minuti, secondi,

nome citta,ora legale

Calendar: Mese, data, giorno, nome città

Sveglia 1/Sveglia 2

Cronografo: Rilevazioni fino a 24 ore (in unità di 1/100 di

secondo), rilevazione del tempo parziale.

Cronometro: Countdown fina a 99 minuti

(in unità di minuto)

Regolazione fuso orario

Funzione addizionale: Funzone luce EL

IFMCR60

Pila idonea: SR927W

Durata della pila: 2 anni circa (condizioni: avviso sonoro sveglia: 40

secondi/lu:diurna;avviso sonoro tempo di

cronometraggio completato: 5 secondi/luce diurna;

funzione per luce EL (elettoluminiscente) che

consente di leggere lo schermo anche al buio.

Al sensi dei regolamenti relativi alla manipolazione dei rifluti provenienti da assemblaggi elettrici ed elettronici, i prodotti d'orologeria ormai inutilizzabili devono essere raccolti separatamente per consentire il trattamento. In qualiasi sono punto vendita o punto di racolta autorizzato trovera gli apposti contentori per lo smaltimento dei componenti del Suo orologio al quarzo. La racolta differenziate, il trattamento, la valorizzazione ed il riciclaggio di tali prodotti contribuiscono alla salvaguardia dell'ambiente ed alla produzione della notre salute.
