MANUALE UTENTE HHI 694 X HOOVER

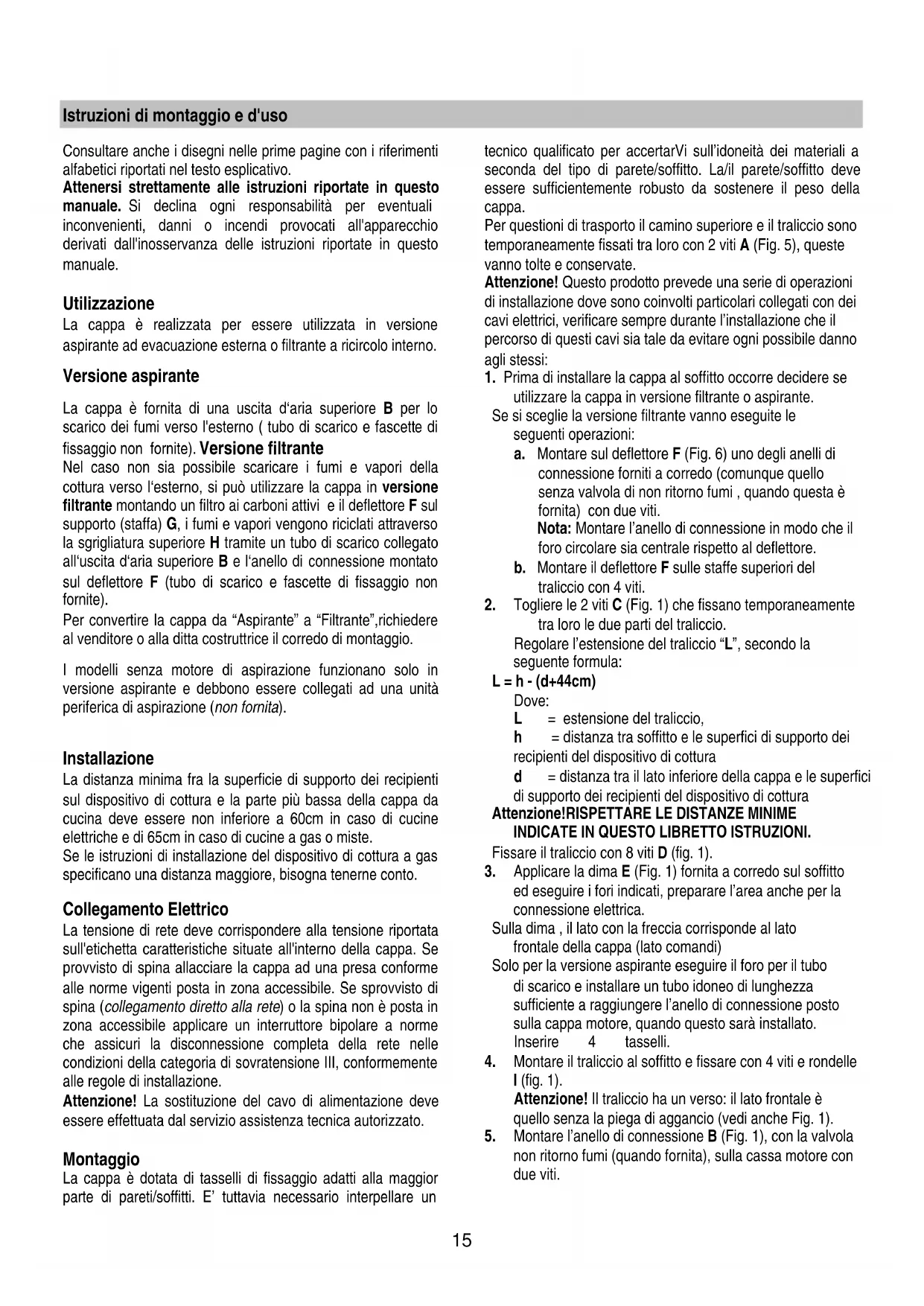

1. Prima di installare la cappa al soffitto occorre decidere se
utilizzare la cappa in versione filtrante o aspirante. Se si sceglie la versione filtrante vanno eseguite le seguenti operazioni: a. Montare sul deflettore F (Fig. 6) uno degli anelli di connessione forniti a corredo (comunque quello senza valvola di non ritorno fumi , quando questa è fornita) con due viti. Nota: Montare l’anello di connessione in modo che il foro circolare sia centrale rispetto al deflettore. b. Montare il deflettore F sulle staffe superiori del traliccio con 4 viti.
2. Togliere le 2 viti C (Fig. 1) che fissano temporaneamente
tra loro le due parti del traliccio. Regolare l’estensione del traliccio “L”, secondo la seguente formula: L = h - (d+44cm) Dove: L= estensione del traliccio, h = distanza tra soffitto e le superfici di supporto dei recipienti del dispositivo di cottura d= distanza tra il lato inferiore della cappa e le superfici di supporto dei recipienti del dispositivo di cottura Attenzione!RISPETTARE LE DISTANZE MINIME INDICATE IN QUESTO LIBRETTO ISTRUZIONI. Fissare il traliccio con 8 viti D (fig. 1).
3. Applicare la dima E (Fig. 1) fornita a corredo sul soffitto
ed eseguire i fori indicati, preparare l’area anche per la connessione elettrica. Sulla dima , il lato con la freccia corrisponde al lato frontale della cappa (lato comandi) Solo per la versione aspirante eseguire il foro per il tubo di scarico e installare un tubo idoneo di lunghezza sufficiente a raggiungere l’anello di connessione posto sulla cappa motore, quando questo sarà installato. Inserire 4 tasselli.
4. Montare il traliccio al soffitto e fissare con 4 viti e rondelle
I (fig. 1). Attenzione! Il traliccio ha un verso: il lato frontale è quello senza la piega di aggancio (vedi anche Fig. 1).
5. Montare l’anello di connessione B (Fig. 1), con la valvola
non ritorno fumi (quando fornita), sulla cassa motore con due viti.16 Nota: Montare l’anello di connessione in modo che il foro circolare sia centrale rispetto alla cassa motore.
6. Solo versione filtrante: Installare un tronchetto di tubo
sul deflettore F sufficientemente lungo da raggiungere l’anello di connessione posto sulla cassa motore (Fig. 6).
7. Montare la cassa motore J (Fig. 1) al traliccio con 4 viti
grosse S (Fig. 3) in modo che il lato con le scatole elettroniche e di connessione siano sul lato frontale. 8. Eseguire la connessione del tubo di scarico.
9. Fissare la staffa K (Fig. 3-Fig. 4-Fig. 4.1) che regge la
scatola elettronica e la scatola di connessione alla cassa motore con 2 viti.
10. Infilare la scatola comandi M nella apposita rotaia di
tenuta N (Fig. 4.2 – Fig. 4.3). Nota! Il disegno mostra un tipo di scatola comandi, questo può essere dotato di un numero di tasti e led differenti in base al modello posseduto. 11. Eseguire la connessione alla rete elettrica domestica.
12. Montare il camino superiore O al traliccio con 2 viti A
(Fig. 5). Nota: il camino superiore è reversibile , e possibile installarlo con le feritoie di uscita aria H (Fig. 5) verso l’alto (versione filtrante) o verso il basso (versione aspirante in modo da nasconderle quando poi si monta il camino inferiore (in questo caso però l’estensione totale dei camini sarà ridotta) Attenzione! Infilate il camino con cura al fine di evitare di danneggiare i cavi elettrici e la scatola comandi.
13. Montare il camino inferiore P e fissarlo al lato inferiore
della cassa motore con due viti Q (Fig. 5) Nota:Non avvitare completamente! Attenzione! Infilate il camino con cura al fine di evitare di danneggiare i cavi elettrici e la scatola comandi.
14. Montare l’anello distanziere S (Fig. 5) o il mantello,
16. Togliere il telaio reggi filtro al carbone e stringere la vite
interna R (Fig. 4.3) che regola la posizione della scatola comandi in modo che i tasti fuoriescano dal camino. Bloccare la posizione stringendo il controdado sulla vite.
17. Togliere temporaneamente la vite centrale T (Fig. 5)
posta tra le lampade e con questa fissare la maschera reggi filtro U (Fig. 5). Funzionamento Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

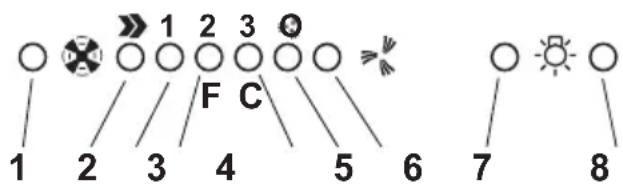

Funzionamento - Modello elettronico a 5 tasti 123OOI
2. Tasto ON e tasto di selezione della velocità del motore 1 -
2 - 3 - 1 - 2... 3. Led indicazione Velocità 1
4. Led indicazione Velocità 2 e saturazione filtro antigrasso
(in quest'ultimo caso il Led emette una segnalazione intermittente - Vedere le istruzioni relative alla pulizia dei filtri antigrasso). Dopo aver lavato il filtro antigrasso, premere il tasto 1 per 3 secondi circa, sino a che il sistema emette un segnale acustico (bip). Il led 4 smetterà di lampeggiare.
5. Led indicazione Velocità 3 e saturazione filtro ai carboni
attivi (in quest'ultimo caso il Led emette una segnalazione intermittente - Vedere le istruzioni relative alla sostituzione dei filtri ai carboni attivi). Dopo aver lavato o sostituito il filtro a carbone attivo, premere il tasto 1 per 3 secondi circa, sino a che il sistema emette un segnale acustico (bip). Il led 5 smetterà di lampeggiare. Attenzione! Il dispositivo di segnalazione saturazione del filtro ai carboni attivi è disattivato. Nel caso si voglia installare un filtro al carbone attivo, allora attivare il dispositivo di segnalazione saturazione filtro al carbone attivo, a tal fine premere contemporaneamente i tasti 2 e 7 per 3 secondi: all’inizio di questa procedura lampeggerà solo il LED 4, passati i 3 secondi inizierà a lampeggiare anche il LED 5 per indicare che il dispositivo di controllo saturazione filtro al carbone attivo è ora attivo. Per disattivarlo ripremere i due tasti: dopo 3 secondi il LED 5 smetterà di lampeggiare, il dispositivo è disattivato. 6. Led indicazione velocità intensiva 7. Tasto inserimento velocità intensiva. Si consiglia di utilizzare questa velocità quando la concentrazione di fumi e odori e particolarmente intensa (per esempio quando si cucina del pesce o si eseguono delle fritture). Una volta inserita, la velocità intensiva rimarrà in funzione per 5 minuti circa, dopodiché la cappa ritornerà alla velocità precedentemente selezionata (da 1 a 3) o addirittura si spegne se precedentemente non era stata selezionata nessuna velocità. Per disinserire l’intensivo prima che siano passati i 5 minuti premere il tasto 1 o il tasto 2. 8. Tasto spegnimento luci 9. Tasto accensione luci In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio assistenza scollegate per almeno 5 sec. l’apparecchio dall’alimentazione elettrica estraendo la spina e17 collegatelo poi nuovamente. Nel caso in cui l’anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d’assistenza. Modello con Pulsantiera DCBAE
A. Interruttore luce ON/OFF. B. Interruttore ON/OFF e selezione velocità 1 (in caso di poco vapore e fumo) B+C. Selezione velocità 2 (in caso di media quantità di vapore e fumo) B+D. Selezione velocità 3 (in caso di molto vapore e fumo) E. spia di funzionamento (prevista nel modello con pulsanti rotondi) Manutenzione Prima di qualsiasi lavoro di manutenzione scollegare la cappa dalla corrente.
Pulizia La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri. Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL! Filtro antigrasso Fig. 5 Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. Rimuovere la griglia inox “U” svitando il pomello”T” Filtro al carbone (solo per versione filtrante) Fig. 7 Trattiene gli odori sgradevoli derivanti dalla cottura. Il filtro al carbone può essere lavato ogni due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno). Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché togliere il materassino posto all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente. Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato. Rimuovere il telaio reggi filtro girando di 90° i pomelli (g) che lo fissano alla cappa. Inserire il materassino (i) di carbone all'interno del telaio (h) e rimontare il tutto nella apposita sede (j). E' possibile utilizzare un filtro carbone di tipo tradizionale, non lavabile ne' rigenerabile, da sostituire ogni 3-4 mesi. Telaio materassino del filtro carbone sono saldati insieme, l'eventuale telaio fornito con la cappa non va perciò utilizzato. Per l'utilizzo inserire nell'apposita sede e fissare agendo sugli appositi dispositivi. Sostituzione Lampade Fig. 2 Disinserire l’apparecchio dalla rete elettrica. Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.
1. Svitare la plafoniera.
2. Sostituire la lampada danneggiata.
Utilizzare solo lampade alogene da 20W max (G4), avendo cura di non toccarle con le mani.
