MANUAL DE USUARIO HHI 694 X HOOVER

1. Antes de instalar la campana en el techo, es necesario

decidir de antemano si utilizar la campana en versión filtrante o aspirante. Si se escoge la versión filtrante hay que seguir las siguientes instrucciones: a. Montar en el deflector F (Fig. 6) uno de los anillos de conexión proveídos (el que no tiene válvula de retención de humos, cuando ésta es suministrada ) con dos tornillos. Nota: Montar el anillo de conexión de modo tal que el orificio circular sea central con respecto al deflector. b. Montar el deflector F sobre las bridas superiores del armazón con 4 tornillos.

2. Quitar los 2 tornillos C (Fig. 1) que fijan

temporáneamente entre ellas, las dos partes del armazón. Ajustar la extensión del armazón “L”, según la siguiente formula: L = h - (d+44cm) Donde: L = extensión del armazón, h = distancia entre el techo y las superficies de sustentación de los recipientes del dispositivo de cocción d= distancia entre el lado inferior de la campana y las superficies de sustentación de los recipientes del dispositivo de cocción Atención! RESPETAR LAS DISTANCIAS MINIMAS

INDICADAS EN ESTE MANUAL DE

INSTRUCCIONES. Fijar el armazón con 8 tornillos D (fig. 1).

3. Aplicar el calibre E (Fig. 1) proveído, sobre el techo y

hacer los orificios indicados, preparar el área también para la conexión eléctrica. Sobre el calibre, el lado con la flecha corresponde al lado frontal de la campana (lado controles) Sólo para la versión aspirante, hacer el orificio para el tubo de descarga e instalar un tubo idóneo que tenga una longitud suficiente para alcanzar el anillo de conexión puesto sobre la campana motor, cuando será instalado. Introducir 4 tacos.

4. Montar el armazón en el techo y fijar con 4 tornillos y

arandelas I (fig. 1).20 Atención! El armazón tiene un lado: el lado frontal es aquel sin pliegue de enganche (ver también Fig. 1).

5. Montar el anillo de conexión B (Fig. 1), con la válvula de

retención de humos (cuando suministrada), sobre la caja motor con dos tornillos. Nota: Montar el anillo de conexión de modo tal que el orificio circular sea central con respecto a la caja motor. 6. Solo versión filtrante: Instalar un manguito de tubo sobre el deflector F que tenga una longitud suficiente para alcanzar el anillo de conexión puesto sobre la caja motor (Fig. 6).

7. Montar la caja motor J (Fig. 1) al armazón con 4 tornillos

grandes S (Fig. 3) de modo tal que el lado con las cajas electrónicas y de empalme estén sobre el lado frontal. 8. Establecer la conexión del tubo de descarga.

9. Fijar la brida K (Fig. 3-Fig. 4-Fig. 4.1) que sostiene la

caja electrónica y la caja de empalme a la caja motor con 2 tornillos.

10. Introducir la caja de mandos M en el apropiado carril de

soporte N (Fig. 4.2 – Fig. 4.3). Nota! El dibujo, muestra un tipo de caja de mandos. Según el modelo puede tener un número diferente de teclas y led. 11. Establecer la conexión a la red eléctrica domestica.

12. Montar el conducto superior de humos O al armazón con

2 tornillos A (Fig. 5). Nota: el conducto superior de humos es reversible y es posible instalarlo con las ranuras de salida del aire H (Fig. 5) hacia lo alto (versión filtrante) o hacia abajo (versión aspirante para ocultar cuando se monta el conducto de humos inferior (en este caso la extensión total de los conductos es reducida) Atención! Introducir el conducto de humos con atención, con el fin de evitar daños a los cables eléctricos y a la caja mandos.

13. Montar el conducto de humos inferior P y fijarlo en el

lado inferior de la caja motor con dos tornillos Q (Fig. 5) Nota:No atornillar completamente! Atención! Introducir el conducto de humos con atención, con el fin de evitar daños a los cables eléctricos y a la caja mandos.

14. Montar el anillo distanciador S (Fig. 5) o el revestimiento

15. Apretar con fuerza los tornillos Q (Fig. 5).

16. Quitar el bastidor soporte- filtro de carbón y apretar el

tornillo interno R (Fig. 4.3) que ajusta la posición de la caja de mandos para que las teclas emerjan desde el conducto de humo. Fijar la posición, apretando la contratuerca en el tornillo.

17. Quitar temporáneamente el tornillo central T (Fig. 5)

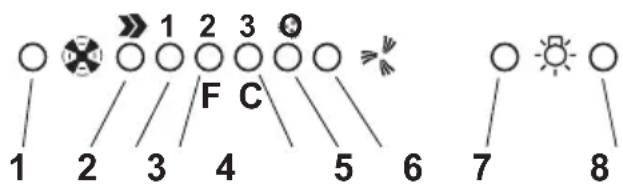

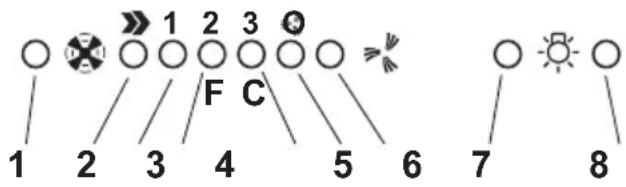

puesto entre las lámparas y con éste fijar la careta de filtro U (Fig. 5). Funcionamiento Usar la potencia de aspiraciòn mayor en caso de particular concentraciòn de vapores de cocina. Aconcejamos de encender la aspiraciòn 5 minutos antes de iniciar a cocinar y dejarla en funciòn por otros 15 minutos aproximadamente. Funcionamiento - Modelo electrónico de 5 teclas 123OOI

1. Mando de desconexión de los motores 2. Mando de conexión y selección de velocidad del motor 1 - 2 - 3 - 1 - 2-... 3. LED de velocidad 1

4. LED de velocidad 2 y de saturación del filtro metálico

antigrasa (en este último caso el indicador parpadea - Véanse las instrucciones correspondientes a la limpieza de los filtros antigrasa). Después de limpiar el filtro, pulse el mando 1 durante unos tres segundos hasta que oiga una señal acústica (pip): el LED 4 que señala la saturación del filtro antigrasa dejará de parpadear.

5. LED de velocidad 3 y de saturación del filtro de carbón

activo (en este último caso el indicador parpadea - Véanse las instrucciones correspondientes a la sustitución de los filtros de carbón activo). Después de cambiar el filtro, pulse el mando 1 durante unos tres segundos hasta que oiga una señal acústica (pip). El LED 5 que señala la saturación del filtro de carbón dejará de parpadear. ¡Atención! El dispositivo de señalización de la saturación del filtro de carbón activo se encuentra desactivado. Si se desea activar el dispositivo de señalización de la saturación del filtro de carbón activo, pulsar simultáneamente las teclas 2 y 7 durante 3 segundos: al inicio de este procedimiento sólo parpadeará el LED 4 (pág. 4), transcurridos los 3 segundos empezará a parpadear también el LED 5 (pág. 4) para indicar que el dispositivo de control de la saturación del filtro de carbón activo, se encuentra activado. Para desactivarlo, pulsar las dos teclas: transcurridos 3 segundos el LED 5 (pág. 4) dejará de parpadear; el dispositivo se encuentra desactivado. 6. LED indicador de velocidad intensiva 7. Mando de conexión de velocidad intensiva Se aconseja utilizar esta velocidad cuando la concentración de humos y olores de comida sea particularmente intensa (por ejemplo, al cocinar o freír alimentos que produzcan fuertes olores: pescado, fritos, etc.). Una vez seleccionada, la velocidad intensiva funcionará durante unos 5 minutos y, a continuación, volverá automáticamente a la velocidad seleccionada previamente (de 1 a 3) o se parará si no se había seleccionado ninguna velocidad. Para desconectar la velocidad intensiva antes de que transcurran los 5 minutos, pulse el mando 1 o 2. 8. Mando de apagado de las lámparas21

9. Mando de encendido de las lámparas

En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia. Modelo con botones DCBAE

A. Botón ON/OFF luces. B. Botón OFF/ON aspiración y seleccción potencia mínima. B+C. Botón selección potencia de aspiración media. B+D. Botón selección potencia de aspiración máxima. E. Luz indicadora del funcionamiento (prevista en el modelo con botones redondos). Mantenimiento Antes de cualquier trabajo de mantenimiento desconectar la campana de la corriente. Limpieza La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza la mantención de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! Filtro antigrasa Fig. 5 Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente. Quite la rejilla de acero inoxidable “U” desenroscando la perilla “T” Filtro al carbón activo (solamente para la versión filtrante) Fig. 7 Retiene los olores desagradables producidos por el cocinado de alimentos. El filtro al carbón puede lavarse cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C ( en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtro sin estropearlo, después quite el almohadillado situado en el interior del armazón de plástico y póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee. Saque la cubierta que sujeta el filtro girando 90 grados los pomos (g) que la sujetan a la campana. Ponga la placa (i) de carbón en el interior del chasis (h) y móntelo todo en la correspondiente sede (j). Es posible utilizar un filtro de carbòn tradicional, que no sea lavable , ni se pueda regenerar, y que se sustituye cada 3-4 meses. Estructura colchón del filtro al carbono están soldados juntos, la eventual estructura suministrada con la campana por lo tanto no debe utilizarse. Para la utilizaciòn de dicho filtro insertar en su hueco y fijar moviendo en sus mecanismos. Sustitución de la lámpara Fig. 2 Desconecte el aparato de la red elèctrica. Atención! Antes de tocar las lámparas asegúrese de que esten frías.

1. Desenroscar la protección de la lámpara.

2. Sustituir la lámpara dañada.

Utilizar sólo lámparas halógenas de 20W máx (G4) prestando atención en no tocarlas con las manos.

3. Montar la protección de la lámpara.
