MANUALE UTENTE 10032811 Klarstein

Riscaldatore a infrarossi

10032809 10032810 10032811 10032812

10032813 10032814 10032815 10032816

Note: il dispositorio non è idoneo ad essere utilizzato come fonte di riscaldamento primaria.

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per anni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Scheda informativa del prodotto 44

Avverenze di sicurezza 45

Installazione a parete 46

Descrizione del dispositivo e pannello di controllo 48

Indicazioni del display 48

Utilizzo 49

Riconoscimento e correzione degli errorsi 51

Pulizia 51

Smaltimento 52

DATI TECHNICI

Numero articolo A	imentazione Potenza Dimensioni
10032809	0 x 100 cm50 x 90 cm50/60 Hz60 x 60 cmx 100 cm	720 W 60 x	120 cm
10032810 600 W
10032811 360 W
10032812 360 W
10032813 300 W 30
10032814 Accessory x x
10032815	220-240 V50/60 Hz	960 W	80 x 120 cm
10032816		1200 W	100x120 cm

SCHEDA INFORMATIVA DEL PRODOTTO

Identificazione del modello (i)	10032809, 10032810, 10032811, 10032812, 10032813, 10032814, 10032815, 10032816
Indicazione Simbolo Valore Unità Indicata	Zione Unità
Potenza termica Solo per gli apparetti per il riscaldamento			d'ambiente locale elettrici ad accumulo: Tipo di controllo dell'apporto termico
Potenza termica nominale P	nom		kW Control	llo manuale del carico termico con termostato integrato	N.D.
Potenza termica minima (valore indicativo)	Pmin		kW Control	llo manuale del carico termico con risconto della temperature ambiente e/o esterna	N.D.
Potenza termica massima continua	Pmax,c		kW Control	llo elettronico del carico termico con risconto della temperature ambiente e/o esterna	N.D.
Consumo di elettricità usiliaria				Potenza termica con supporto del ventilatore N.D.
Per la potenza termica nominale (Motore del ventilatore)	elmax	N.D. kW		Tipodi potenza termica / controlo della temperature ambiente
Per la potenza termica minima (Motore del ventilatore)	elmin	N.D. kW Potenza termica di un solo livello, alla controlo della temperature ambiente			no
In modalità di attesa	elsB		W	Due o più livelli impostabili manually, alla controlo della temperature ambiente	no
				ConCONTROL della temperature ambiente tramite termostato meccanico	no
				Concontrollo elettronico della temperature ambiente	no
				Controllo elettronico della temperature ambiente e timer giornaliero	no
				Controllo elettronico della temperature ambiente e timer settimanale	si
				Altre opzioni di controllo
				Controllo della temperature ambiente con rilevamento di presenza	no
				Controllo della temperature ambiente con rilevamento di finestre aperte	no
				Con opzione telecomando	no
				Con controllo di avvio adattabile	no
				Con limitazione del tempo di funzionamento	no
				Con sensore lampada nero	no
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germania

AVVERTENZE DI SICUREZZA

• Prima dell'uso, controllare la tensione sulla targhetto del dispositivo e collegare il dispositivo solo ad una presa che corrisponde alla tensione individata.
• Se il cavo di alimentazione è danneggiato, farlo sostuire da un technique quali cato.
  Non posizionare il dispositivo direttamente sotto la presa.
• Tenere materiali infi ammabili come mobili, tendo o simili ad un metro di distanza.
  Non lasciare il dispositiivo incustodito durante l'uso.
  Non lasciare il dispositorio incustodito quando è collegato alla corrente.
• Tenere il dispositivo fuori alla portata dei bambini. I bambini possono utilizzare il dispositivo solo se sorvegliati.
• Il disposativo non è per un uso commerciale,bensi per un uso domestico e per ambienti simili.
• Non utilizzato il dispositivo se presenta malfunzionamenti o se è danneggiato in quale modo.
• Le riparazioni possono essere eseguite solo da un technique quali cato.
• Le riparazioni eseguite in modo errato o autonomamente comportano il rischio di infortuni.
  Non sistemare il cavo di alimentazione molto tappeti o simili.
• Assicurarsi che il cavo di alimentazione non sia collocato su spigoli vivi o superfici ci calde.
  Non coprire il dispositivo per evitare il pericolo di surriscaldamento.
• Non utilizzato il disposativo con un timer esterno, una presa con telecomando o un'alto appearecchio che accende e sponge automaticamente il disposativo.
  Non immergere il dispositivo in acqua o in altri liquidi.
  Nonutilizzareildispositivovicinoavasche da bagno,docceopiscine.
  Nonutilizzareildispositivoall'aperto.
  Nonutilizzareildispositivoconle manibagnate.
  Nonutilizzareildispositivo sopraovicinoasuperfi calde.
  Non utilizzato il dispositivo con un cavo di alimentazione danneggiato.
• Prima di eseguire la pulizia, disinserire la spina dalla presa e far raffreddare completeness il dispositorio.
  Nonutilizzare prodotti abrasivi per la pulizia.
• Utilizzare solo accessori espessamente approvati dal produttore.
• I bambini, le personne con capacitéi siche, sensoriali o mentali ridotte possono utilizzare il dispositivo solo se sorvegliati o ben istruiti relativamente all'utilizzo del dispositivo stesso da parte di un supervisore responsabile della loro sicurezza.
• Assicurarsi che i bambini non giochino con il dispositorio.

ATTENZIONE

Pericolo di usioni! Alcuni componenti del dispositivo sono diventare molto caldi. Prestare la massima attenzione in presenza di bambini e di persona vulnerabili.

1	2
Segnare la posizione dei quattro fori da realizzare sulla parete e procedere a realizzarli con un trapano. Assicurarsi che la distance tra i singoli fori corrisponda alla distance tra i fori tondi sul supporto sul retro del riscaldatore.	Inserire i tasselli di plastica nei fori.
3	4
Inserire la viti in metallo nei tasselli. Sollevare il riscaldatore e posizionare i quattro fori tondi sul supporto sul retro del riscaldatore delle viti nella parete.
5	6
Far scorrere le viti alla posizione A alla posizione B, muovendo leggermente il riscaldatore. Assicurarsi che la distanza tra il dato inferiore del riscaldatore e il pavimento non sua inferiore a 20 cm a dispositivo installato.	Montare il supporto per il pannello di controllo alla parete accanto al riscaldatore.
7
Inserire il pannello di controllo nel supporto.

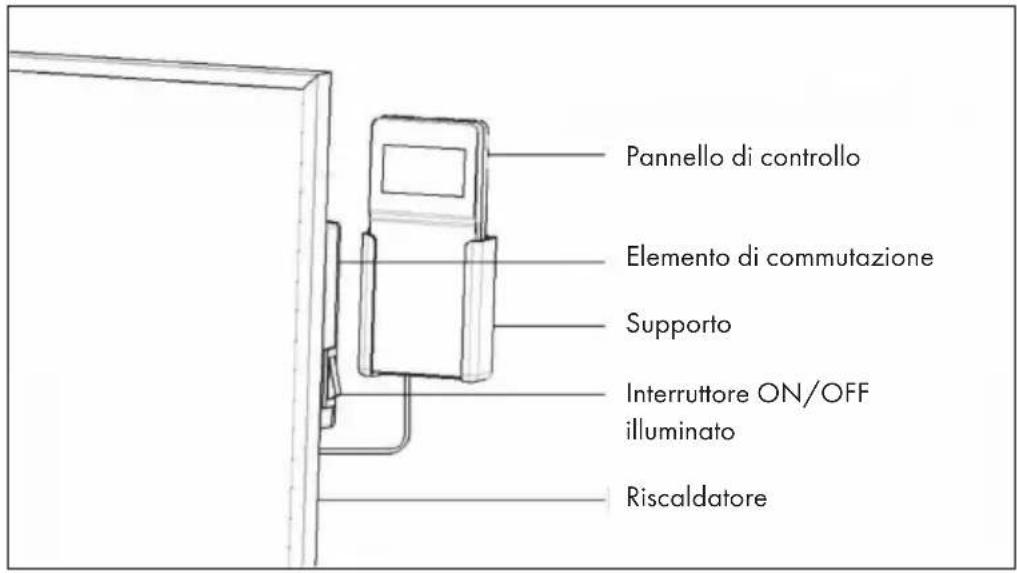

DESCRIZIONE DEL DISPOSITIVO E PANNELLO DI CONTROLLO

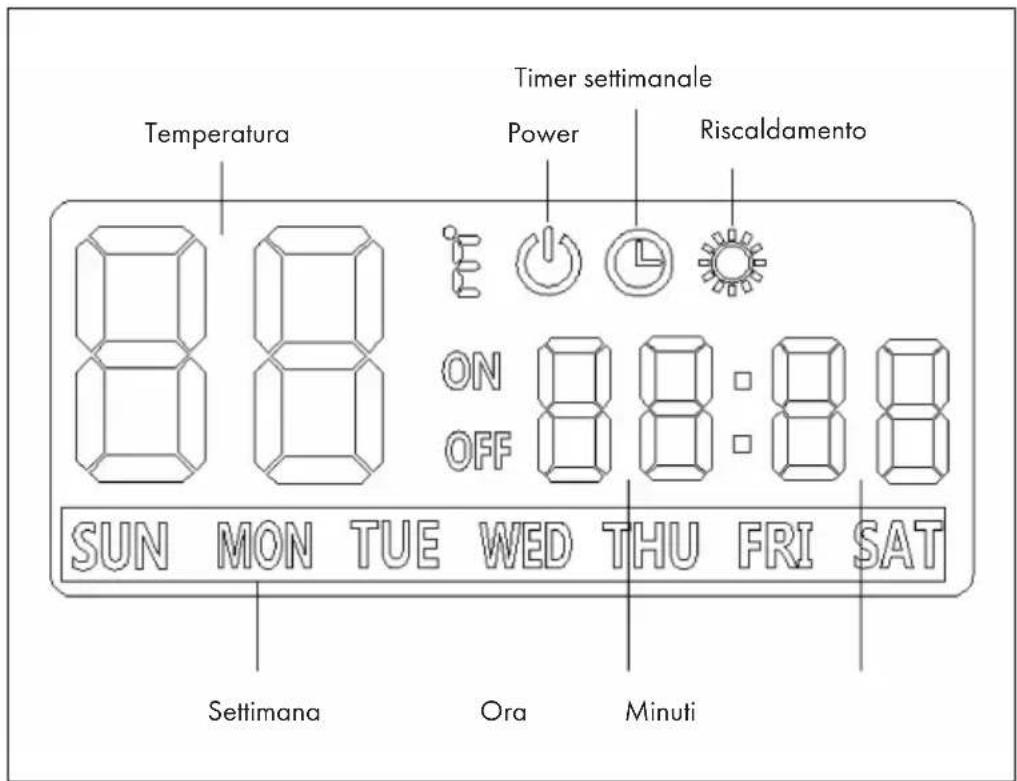

INDICAZIONI DEL DISPLAY

UTILIZZO

• Controllare il riscaldatore per assicurarsi che non ci siano danni.
• Collegare la spina alla presa elettrica e accendere il dispositivo con l'interruttore illuminato sulato.

Ci sono due modi di utilizzato il riscaldatore:

(1) Accendere/spegnere

Premere ON/OFF sul pannello di controllo per attivare il riscaldatore. Il riscaldatore resta in funzione fino al raggiungimento della temperatura impostata. Premere di nuovo ON/OFF per spegnerlo.

(2) Modalità timer settimanale

Attivare il riscaldatore con l'opzione timer settimanale premendo il tasting SET. Premere poi ON/OFF.

Come impostare il timer settimanale

1. Premere TIME a dispositivo spento. L'interruttore principale deve perché essere accesso.

2. Dopo aver premuto TIME, il symbolo per il TIMER SETTIMANALE comincia a lampeggiare sul display. Selezionare il giorno per cui si desidera impostare il timer premendo + o -. Per confermare premere SET.

3. Il significato di raggruppamento sul display comincia a lampeggiare. Premere + o - per programmare un gruppo. Posso sono essere impostati un totale di 4 gruppi al giorno da P1 a P4. Premere SET per impostare l'ora di accensione per il gruppo selezionato.

4. Viene molto il symbolo ON. Sul display comincia a lampeggiare l'indicazione dell'ora (--). Premere + o - per selezionare l'ora in cui deve accendersi il dispositivo. Premere di nuovo SET e comincia a lampeggiare l'indicazione dei minuti (--).

5. Premere + o - per impostare i minuti. Premere SET per impostare l'ora in cui deve spegneri il dispositivo. Il simbolo OFF si accende sul display e l'indicazione delle ore lampeggia (--).
6. Premere + o - per selezionare l'ora in cui delve spegnersi il dispositivo. Premere di nuovo SET e comincia a lampeggiare l'indicazione dei minuti.
7. Premere + o - per impostare i minuti. A quello punto è stato impostato con successo il primo gruppo temporizzato.

8. Premere di nuovo SET e il significato SETTIMANA comincia a lampeggiare. Ora è possibile impostare un secondo timer per lo stesso giorno o per un'alto giorno. Per impostare un secondo timer per lo stesso giorno o per un'alto, ripetere i passaggi precedenti.

9. Dopo aver programmato uno o più gruppi, premere TIME o attendere più di 10 secondi per conclusere l'impostazione del timer settimanale.

Impostare il giorno della settimana e l'ora attuali

A dispositivo acceso, premere TIME e il symbolo per le ore (--) comincia a lampegiare. Premere + o - per impostare l'ora attuale. Premere SET e comincia a lampegiare il symbolo per i minuti (-). Utilizzare + o - per impostare i minuti. Premere SET e il symbolo SETTIMANA comincia a lampegiare. Premere + o - per impostare il giorno della settimana attuale. Premere di nuovo SET per confermare.

Come impostare la temperatura

Premere TEMP per,iniziare l'impostazione.Premere ^+ o-per impostare la temperatura desiderata.Premere SET per confermare.

Riconoscimento automatico finestra aperta

Il dispositorio è dotato di una funzione per riconoscere se una finestra è aperta. Se il dispositorio è acceso (indipendente da modalità normale o timer settimanale), quando la temperatura misurata scende di 5^ (o più) entro 5 minuti, il dispositorio si spegne automaticamente.

RICONOSCIMENTO E CORREZIONE DEGLIERIORI

Se il riscaldatore non funziona, seguire le seguenti istruzioni:

• Assicurarsi che l'interruttore principale o il suo fusibile funzionino correttamente.
• Assicurarsi che il riscaldatore sia collegato a una presa di corrente e che esta funzioni correttamente.
• Se l'interruttore ON/OFF non si illumina in posizione ON, rivolgersi a un'azienda specializzata della zona.

Avverenza: se i problemi con il riscaldatore persistono, non cercare di riparare il dispositivo autonomamente. Questo può comportare la perdita di validità della garanzia, danneggiamenti o lesioni. Rivolgersi ai distributori.

PULIZIA

Prima della pulizia, spegnere il riscaldatore e lasciarlo raffreddare. Staccare la spina. L'esterno può essere pulito con un panno morbido e umido e delve poi essere asciugato. Non utilizzare polveri detergenti abrasive o lucidi per mobili, in quanto potrebbero rovinare la superficie.

Per staccare il riscaldatore alla parete, après lo sportello delle viti e svitarle. Se il dispositivo non viene utilizzato per brevi periodi, staccare la spina. Se il dispositivo non viene utilizzato per lunghi periodi, staccarlo alla parete o coprirlo.

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il cassetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Qosti prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili consequences negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.

DICHIARAZIONE DI CONFORMITA

Produtlore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.

Questo prodotto è conforme alle seguenti direttive europee:

2014/30/UE (EMC)

2014/35/UE (LVD)

2011/65/UE (RoHS)

2009/125/CE (ErP)
