MANUALE UTENTE KA3902B20G NEFF
Combinazione frigorifero / congelatore
Avvertenze di sicurezza e pericolo 86
Avverenze per lo smaltimento 87
Fornitura 87
Predisposizione dell'apparecchio 88
Misure di installmente 89
Angolo di aperture delle porte 89
Allacciamento dell'apparecchio 90
Montaggio delle porte 93

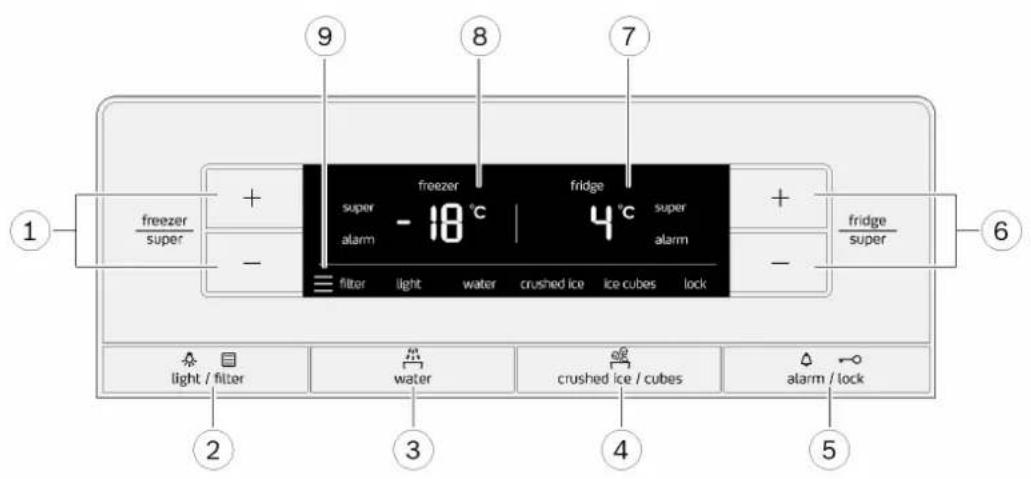

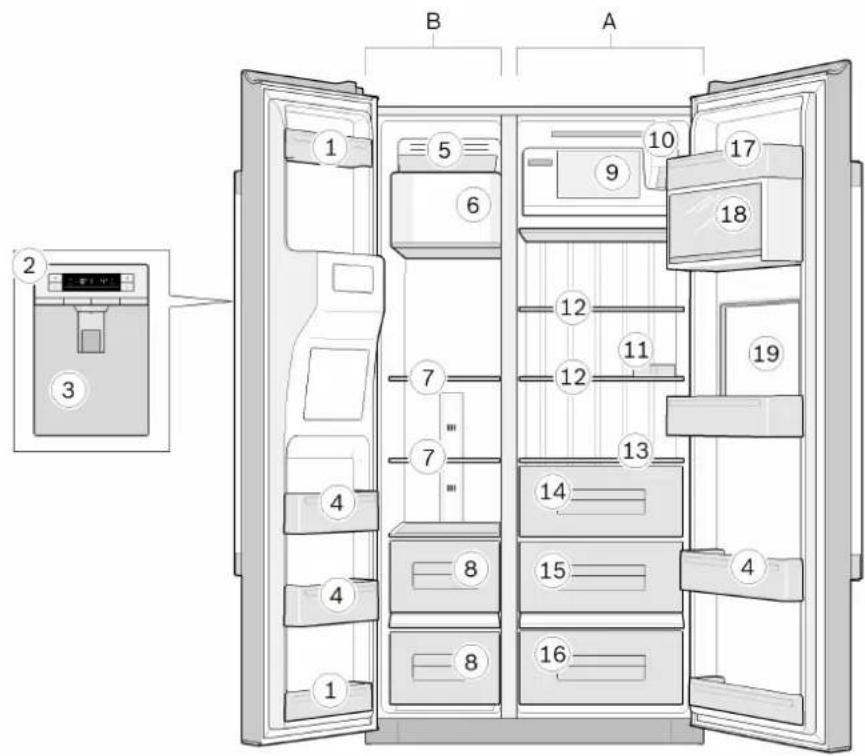

Conoscere l'apparecchio 94

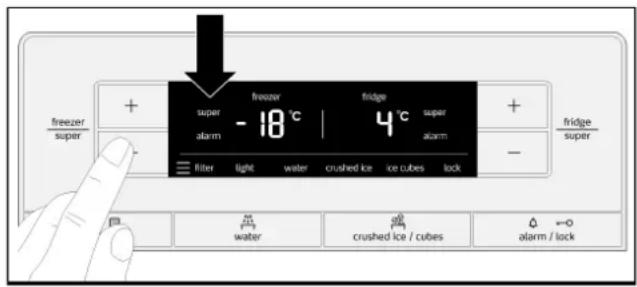

Accensione dell'apparecchio 96

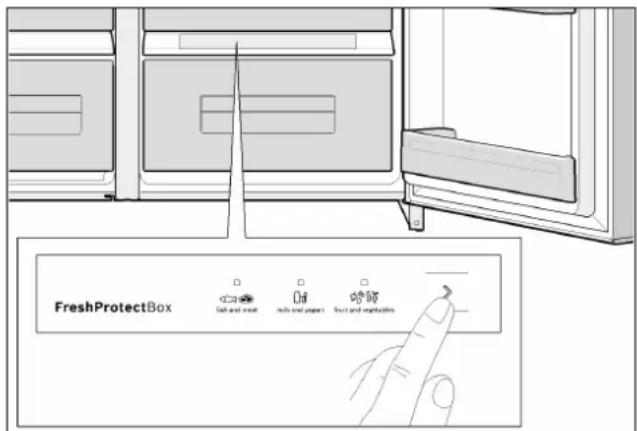

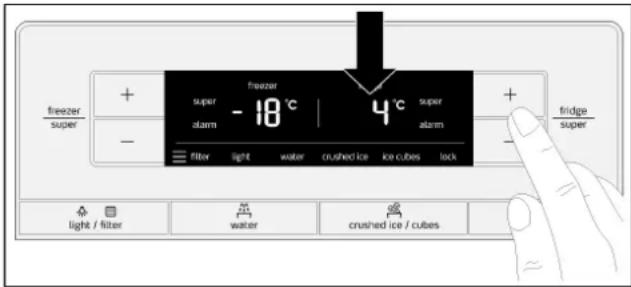

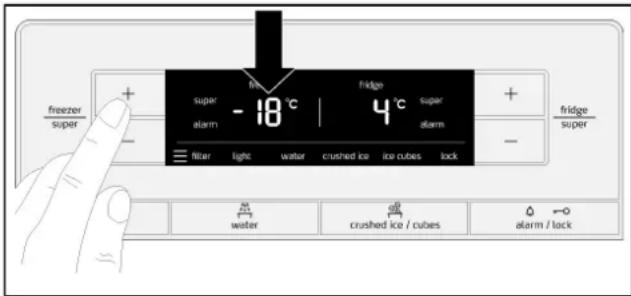

Impostazione della temperatura 96
Raffreddamento super 97
Congelamento super 97

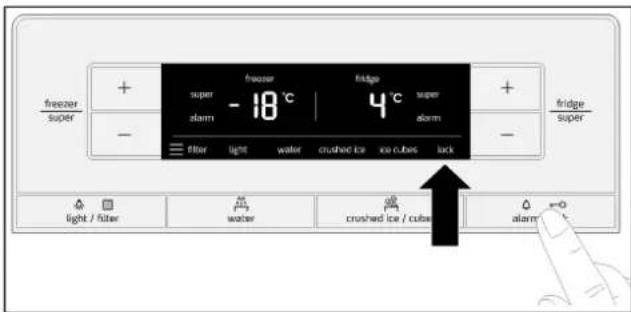

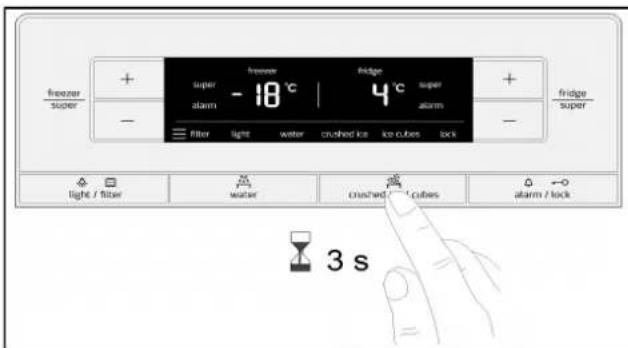

Blocco dei tasti (dispositivo per la sicurezza dei bambini) 98
Funzioni di allarme 98
Unità di misura della temperature 98
Modalità a risparmio energetico 99
Simbolo del filtro dell'acqua 99
Volume utile 99
Il vano frigorifero 99
Il contentatore di raffreddamento 100
Il vano congelatore 100
Capacità di congelamento max. 100
Congelamento e conservazione 101
Congelamento di alimenti freschi 101
Scongelamento di cibi congelati 101

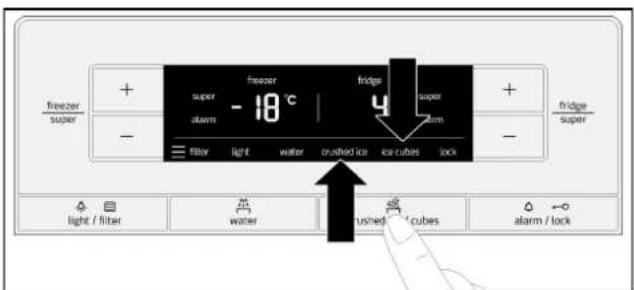

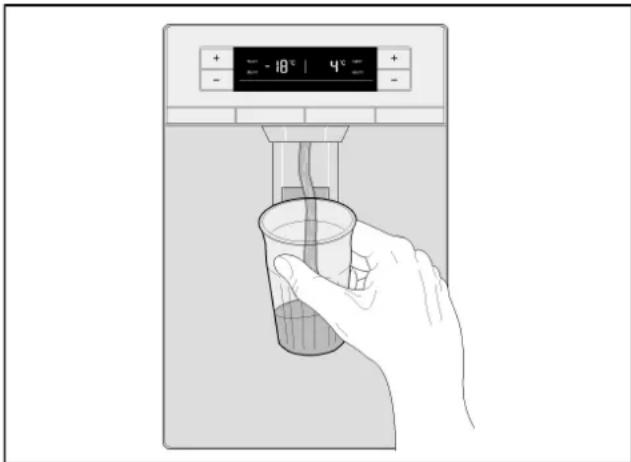

Dispenser di ghiaccio e acqua 102

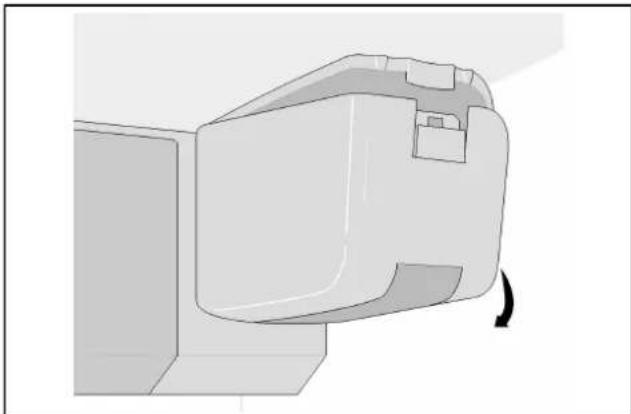

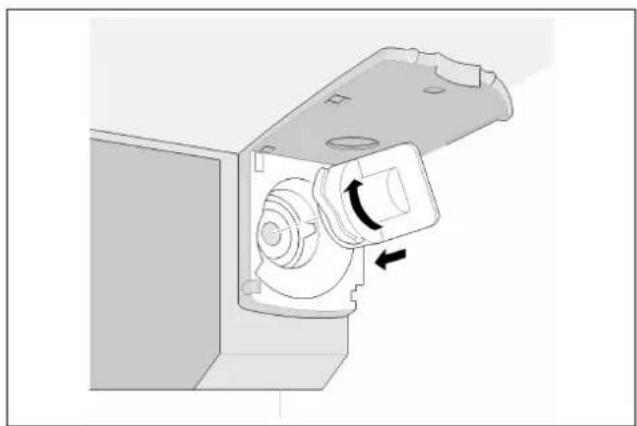

Filtro acqua 104
Foglio delle prestazioni 106
Dotazione 107

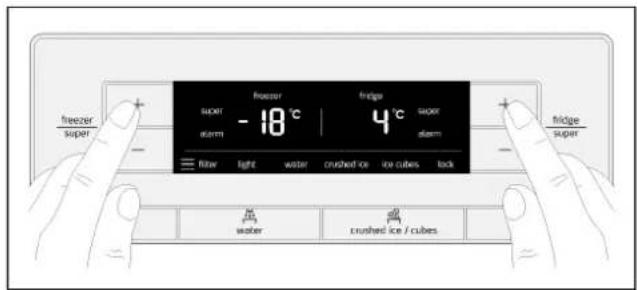

Arresto e disattivazione dell'apparecchio ... 108
Sbrinamento 108
Pulizia dell'apparecchio 109
Odori 109
Illuminazione (LED) 109
Risparmio energetico 110
Rumori di funzionamento 110
Eliminazione di piccole anomalie 110

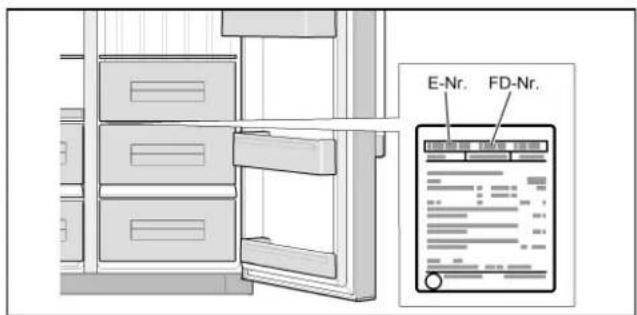

Servizio di assistenza clienti 112
nl Inhoudsopgave
Avverenze di sicurezza e pericolo
Prima di mettere in funzione l'apparecchio
Leggere attendamente le istruzioni per l'uso e il montaggio! Contengono informazioni importanti su installazione, uso e manutenzione dell'apparecchio.
Il produttore declina agli responsabilità per il mancato rispetto delleindicazioni e delle avventenzecontainte in queste Istruzioni per l'uso.Conservare tutti i documents in caso sia necessario consultarli in seguito o pertrasmetterli a un eventuale proprietario successivo.
Sicurezza tecnica
L'apparecchio contiene una piccola quantità di refrigerante R600a, compatible con l'ambiente ma infiammabile. Durante il trasporto e il montaggio dell'apparecchio prestare attenzione a non danneggiare i tubi del circuito del refrigerante. Eventuali spruzzi di refrigerante possono incendiarii oppure causare lesionsagli occhi.
In caso di danneggiamento
- tenere lontano dall'apparecchio fiamme libero o sorgenti di accensione,
aerare bene il locale per alcuni minuti,
spagnere l'apparecchio e staccare la spina,
contattare il servizio di assistenza clienti.
Quanto più refrigerante contiene un apparecchio, tanto più grande deve essere il locale in cui si trov a l'apparecchio. In ambienti troppo piccoli in caso di perdite si può formare una miscela infiammabile di gas e aria.
Per anni 8 g di refrigerante il volume minimo del locale deve essere pars a 1m^3 . La quantità di refrigerante containuta nelle'apparecchio è individata sulla targhetta di identificazione all'interno dell'apparecchio.
Qualora il cavo di alimentazione di quello appearecchio fosse danneggiato, delve essere sostituito dal produttore, dal servizio di assistenza clienti o da personale debitamente qualificato. L'installazione o eventuali riparazioni effettuate in modo non corretto possono rappresentare una grossa fonte di rischio per l'utente.
Gli interventi di riparazione devono essere effettuali unicamente dal produttore, dal servizio di assistenza clienti o da personale debitamente qualificato.
Utilizzare esclusivamente componenti originali forniti dal produttore. Solo per tali componenti il produttore garantisce che soddisfino i requisiti di sicurezza.
Una prolunga del cavo di alimentazione deve essere acquistata esclusivamente dal servizio di assistenza clienti.
Durante I'uso
Non utilizzato mai appearecchi elettrici all'interno dell'apparechio (ad es. apparecchi di riscaldamento, produttori di ghiaccio elettrici). Pericolo di esplosione!
Non sbrinare né pulire mai l'apparecchio con una pulitrice a vapore! Il vapore-po raggiungere i componenti elettrici e provocare un cortocircuito. Pericolo di scossa elettrica!
Non utilizzare oggetti appuntiti o taglienti per rimuovere strati di brina o di ghiaccio. Si potrebbero danneggiare i tubi del refrigerante. Eventuali spruzzi di refrigerante sono incendiarsi oppure causare lesioniagli occhi.
Non conservare nell'apparecchio prodotti contenti gas propellenti inflammabili (ad es. bombolette spray) o sostanze esplosive. Pericolo di esplosione!
Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. come pedana d'appoggio oppure come sostegno.
Per lo sbrinamento o la pulizia estrarre la spina di alimentazione o disattivare il fusibile. Estrarre direttamente la spina, alla tirare il cavo.
Conservare alco ad alta gradazione solo ermeticamente chiuso e in posizione verticale.
Non sporcare le parti in materiale plastico e la guarnizione della porta con olio o grasso: potrebbero diventare porose.
Non copire né ostruire le aperture di aerazione e sfiato dell'apparecchio.
- Questo apparecchio può essere utilizzato da persone (bambini inclusi) con disponța fisiche, sensoriali o psichihe limitate o a cui manchino le necessarie conoscenze, solo quello la sorveglianza di una persona responsabile della loro sicurezza o se sono state istruite con il presente manuale sull'uso dell'apparecchio.
Non collocare nel vano congelatore liquidi in bottiglia o in lattina (in particolare bibite gassate). Bottiglie e lattine potrebbero scoppiare!
Non mettere mai in bosca cibi congelati, subito dopo averli tolti dal vano congelatore. Pericolo di usioni da freddo!
Evitare di tenere in mano il cibo congelato, il ghiaccio o i tubi per l'evaporazione ecc. per un tempo prolongato Pericolo di uszioni da freddo!
Prevenzione dei pericoli per bambini e persona a rischio
Sono esposti a rischi:
bambini,
- persone con deficit fisici, psichici o con ridotte capacità sensoriali,
- persone che non dispongano di sufficienti conoscenze sull'uso sicuro dell'apparecchio.
Misure:
assicurarsi che i bambini e le persone a rischio abbiano compreso i pericoli,
- una persona responsablee della sicurezza deve sorvegliare o guidare i bambini e le persona a rischio,
■ solo bambini di età superioreagli 8 anni possono utilizzare l'apparecchio,
- durante la pulizia e la manutenzione sorvegliare i bambini,
Non permettere che i bambini giochino con l'apparecchio.
Norme generali
L'apparecchio è idoneo
per raffreddare e congelare gli alimenti,
per preparare ghiaccio.
Questo appearecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.
Questo appearecchio è destinato all'uso domestico in abitatazioni private e per l'ambiente domestico.
L'apparecchio è schermato contro i radiodisturbi in conformità alla direttiva UE 2004/108/CE.
L'ermeticità del circuito refrigerante è stata testata.
Questo prodotto è conforme alle norme di sicurezza pertinenti per gli appearechi elettrici (EN 60335-2-24).
Avverenze per lo smaltimento
Smaltimento dell'imballaggio
L'imballaggio protege l'apparecchio da danni durante il trasporto. Tutti i materiali impiegati sono ecocompatibili e riutilizzabili. Per contribuire: smaltire l'imballaggio nel rispetto dell'ambiente.
Il rivenditore o l'amministrazione comunale forniscono informazioni sulle attuali possibilità di smaltimento.
Smaltimento dell'apparecchio dismesso
Gli apparecchi dismessi non sono rifiuti nella valore! Se smaltiti in modo ecocompatabile, daeci si possono recuperare materiali utili.
Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).
La direttiva prescire il quadro normativo per il ritiro e il riciclaggio degli appearecchi dismessi valido in tutte l'Unione europea.
Avviso
Per appearecchi dismessi:
- Estrarre la spina di alimentazione.
- Tagliare il cavo di alimentazione e rimuoverlo insieme alla spina.
- Non rimuovere i ripiani e contentitori, si evita casi che i bambini possano entrare nell'apparecchio!
- Impedire che i bambini giochino con l'apparecchio dismesso. Pericolo di soffocamento!
Gli apparecchi frigoriferi contengono refrigerante e, nell'isolamento, gas. Il refrigerante e i gas devono essere smaltiti in modo appropriato. Non danneggiare i tubi del circuito del refrigerante prima che l'apparecchio sia stato smaltito in modo appropriato.
Fornitura
Dopo aver rimioso l'imballaggio controllare che le parti non presentino eventuali danni da trasporto.
In caso di contestazioni rivolgersi al rivenditore presso il quale è stato acquistato l'apparecchio oppure al nostro servizio di assistenza clienti.
La fornitura comprende i seguenti componenti:
Apparecchio fisso
Dotazione (a seconda del modello)
Sacchetto con il materiale di montaggio
Istruzioni per l'uso e il montaggio
Libretto del servizio di assistenza clienti
Garanzia
- Informazioni relative al consumo energetico e ai rumori
Predisposizione dell'apparecchio
Trasporto
L'apparecchio è pesante e durante il trasporto e il montaggio delve essere fissato.
A causa del peso e delle dimensioni dell'apparecchio, e al fine di ridurre al minimo il rischio di infortuni o di danni all'apparecchio stesso, per un'installazione in sicurezza sono necessarie almeno due persone.
Le rotelle sono previste solo per il montaggio. Non trasportare l'apparecchio utilizzato le rotelle.
Non muovere l'apparecchio con le rotelle su superfici non piane o morbide.
Luogo di installmente
Luogo di installatione idoneo è un locale asciutto e con possibilità di aerazione. Il punto di installatione non dovrebbe essere esposto alla luce solare diretta o vicino a una fonte di calore, ad esempio un fornello, un calorifero, ecc. Se l'installatione vicino a una fonte di calorie è inevitabile, utilizzare un pannello isolante idoneo o rispetto le seguenti distance minime alla fonte di calore:
da una cucina elettrica o a gas 3 cm.
da cucine a petrolio o a carbone 30~cm
Fondo d'appoggio
Nel luogo di installatione il pavimento non deve cedere. Reinforzare il pavimento, se necessario. L'apparecchio è molto pesante. Il peso a vuoto è indicato nella tabella seguente.
| Versione con dispenser di ghiaccio e acqua | 107 kg |
| Versione con dispenser del ghiaccio e dell'acqua e contentitore di raffreddamento | 109 kg |
| Versione con dispenser del ghiaccio e dell'acqua, contentitore di raffreddamento e scomparto bar | 111 kg |
Distanza alla parete
Nel caso di installatione in un angolo del locale o in una nicchia rispetto le distance laterali minime (far riferimento al capitolo "Misure di installatione").
Se la profondità dei mobili della cucina attigui supra i 65 cm, rispetto are le distanze laterali minime per permettere l'angolo di apertura completo delle porte (far riferimento al capitolo "Angolo di apertura delle porte").

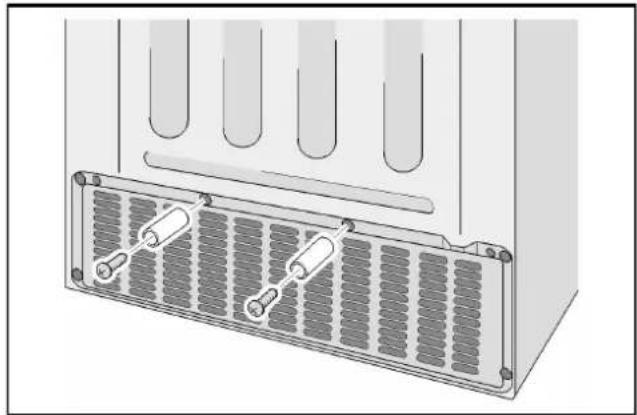

Distanza minima dalla parete posteriore
Con le viti fissare i distanziatori forniti in dotazione nelle apposite aperture situate sul lato posteriore dell'apparecchio.
I distanziatori permettono di rispetto la distance minima di 22 mm alla parete e di garantire l'airazione.
Prestare attenzione alla temperatura ambiente e all'aerazione
Temperatura ambiente
L'apparecchio è progettato per una determinata classe climatica. In funzione della classe climatica, l'apparecchio può essere usato alle temperature ambiente molto elevate.

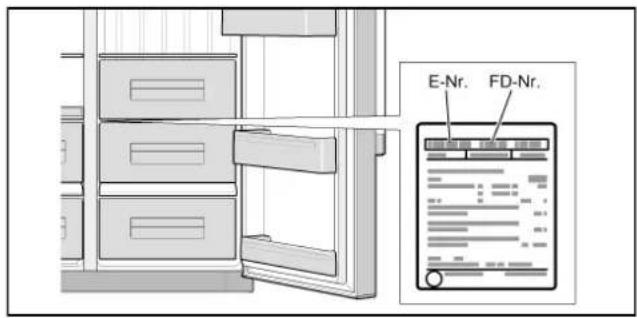

La classe climatica è individata sulla targhetta.
Classe climatica Temperatura ambiente consentita
| SN da +10 °C a 32 °C |
| N da +16 °C a 32 °C |
| ST da +16 °C a 38 °C |
| T da +16 °C a 43 °C |
Avvertenza
Entro i limiti della temperatura ambiente della classe di clima indicata, l'apparecchio è perfettamente funzionante. Se un apparecchio di classe climatica SN vieneMESSO in funzione a una temperature ambiente più bassa, si possono escludere danni all'apparecchio fino a una temperatura di +5^
Aerazione
L'aria riscaldata deve poter defluire liberamente. altrimenti il motore di raffreddamento dovrebbe lavorare di più. Cio aumentoebbe il consumo di energia elettrica. Quindi: non coprire o ostruire mai le aperture di aerazione e sfiato!

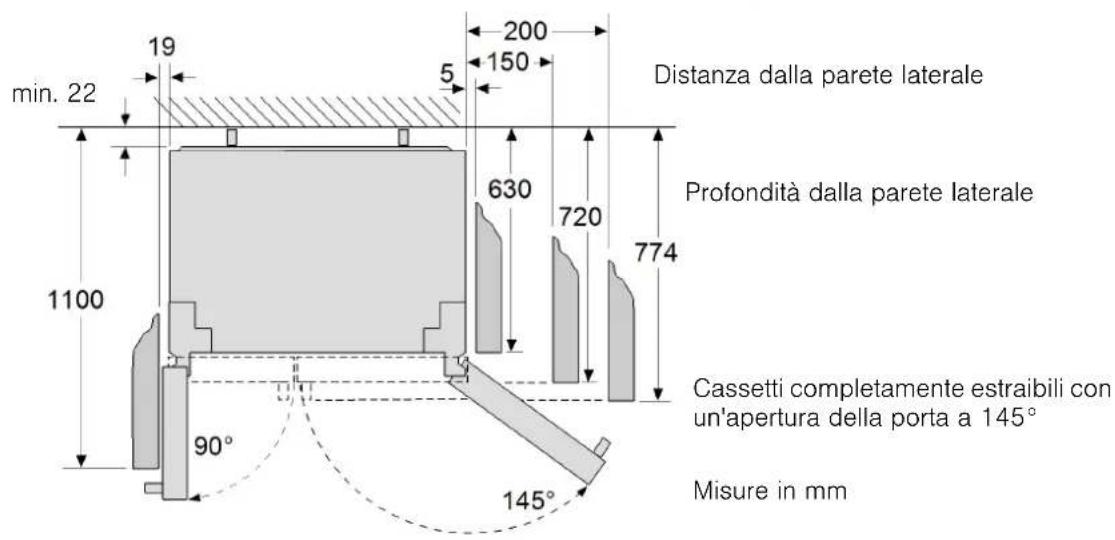

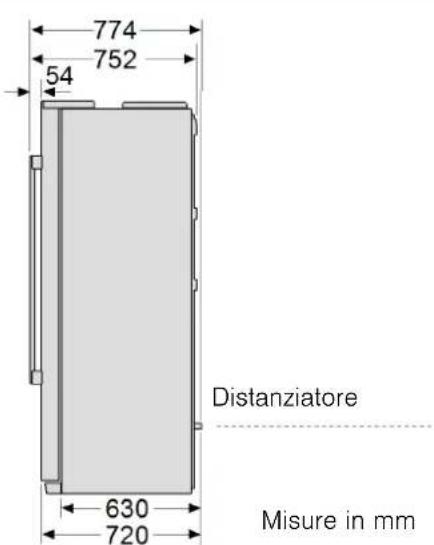

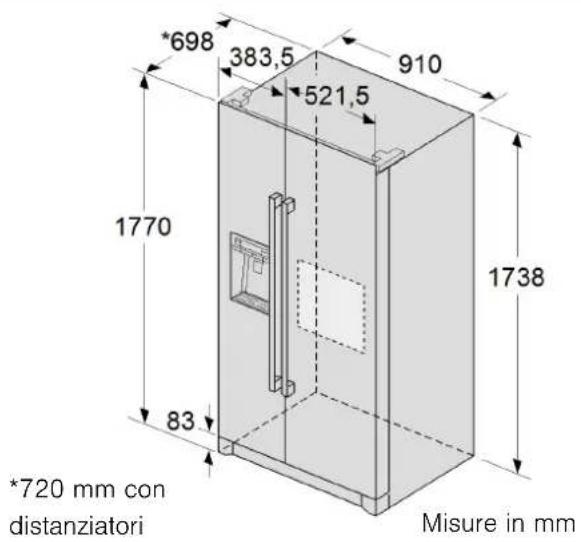

Misure di installmente

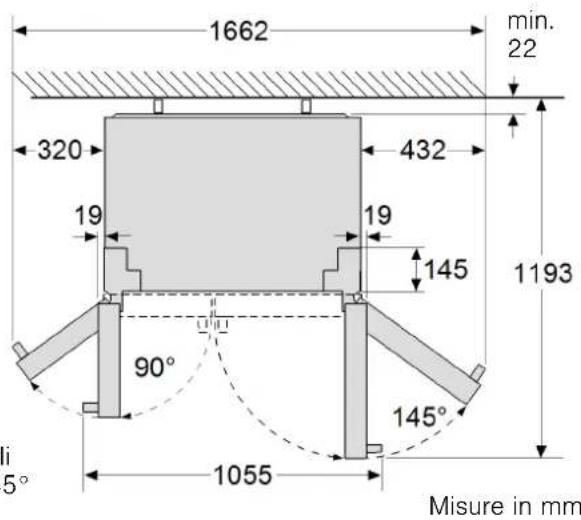

Angolo di aperture delle porte
Cassetti completeness estraibili con un'apertura della porta a 145^
Allacciamo dell'apparecchio
Dopo l'installatione dell'apparecchio, aspettare almeno 1 ora prima di metterlo in funzione. Durante il trasporto cui accadere che l'olio contengo nel compressore penetri nelsystemadi raffreddamento.
Prima di mettere in funzione per la prima volta l'apparecchio, pulirne l'interno (vedere capitolo "Pulizia dell'apparecchio").
É indispensablees eseguire l'allacciamento idrico prima di quello elettrico.

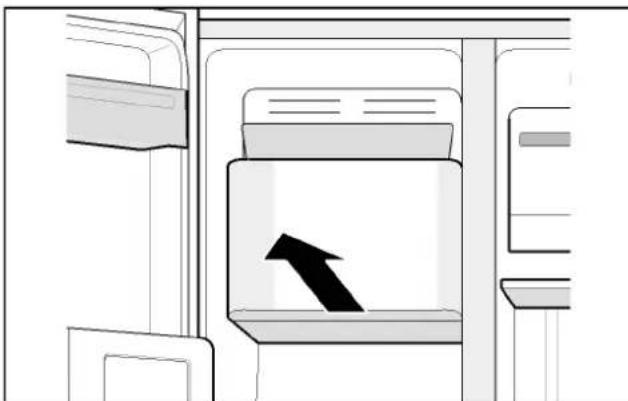

Rimuovere le protezioni per il trasporto dei ripiani e balconcini solo dopo l'installazione.
Allacciamento idrico
Avviso
Pericolo di scossa elettrica e danni materiali!
Prima di intervenire sull'allacciamento idrico, staccare l'apparecchio alla rete elettrica.
L'allacciamento idrico più essere effettuato solo da un installatore competente secondo le norme professionali e della centrale idrica competente.
É necessario un allacciamento idrico di 3/4 di pollice, per poter allacciare l'apparecchio.
Collegare l'apparecchio a una tubatura di acqua potabile:
■ pressione minima: 1,0 bar
■ pressione massima: 8,0 bar.
Se non si è certi di saper misurare la pressione dell'acqua, rivolgersi a un negotio di sanitari.
Attenzione
Con una pressione massima superiore a 5,5 bar è necessario montare un riduttore di pressione, altrimenti c'è il pericolo di danni causati dall'accu. Se la pressione idrica è inferiore a 1,0 bar, l'apparecchio per la produzione di ghiaccio non funziona.
Il rubinetto dell'acqua per l'allacciamento alla
conduttura idrica delve essere liberamente accessibile. L'apparecchio delve essere collegato esclusivamente a una conduttura dell'acqua fredda.
Il sapore e l'odore dell'acqua sono essere migliorati installando la cartuccia filtrante acclusa. In tal caso osservare le differenti condizioni di INSTALLazione (vedere il capitolo "Filtro dell'acqua").
Avverenza
Dopo l'accensione dell'apparecchio, dal dispenser dell'acqua cui gocciolare acqua. Dopo ca. 24 ore, quando l'apparecchio ha raggiunto la temperatura di esercizio, il gocciolamento si arresta.

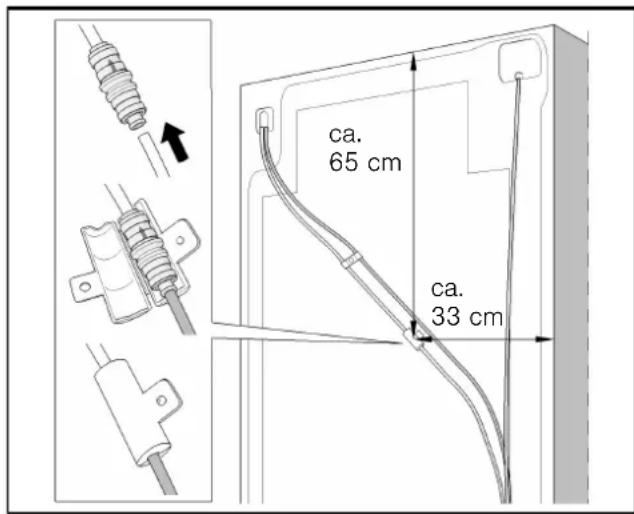

Allacciamento
Attenzione
Pericolo di danni causati da perdite e dall'acqua.
Devono essere rispettati i seguenti puncti:
Non piegare la conduttura.
Il taglio della conduttura di allacciamento deve essere dritto.
Non tagliare la conduttura di allacciamento con una pinza.
Infilare fino in fondo la conduttura di allacciamento nel manicotto filettato e nella valvola antiritorno.
- Serrare manually il manicotto filettato. Non utilizzato alcuna pinza.
Controllare la direzione di flusso della valvola antiritorno. Apposite frece sulla valvola antiritorno indicano la direzione di flusso.
- Infilare fino in fondo la conduttura di allacciamento nella valvola antiritorno.
- Chiudere l'involucro sulla valvola antiritorno e fissarlo con una vite.
- Inserire la griglia nel riduttore.

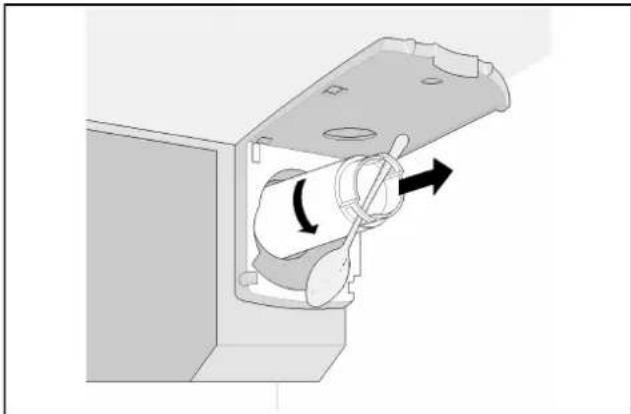

Avverenza
La griglia delve essere pulita annualmente. Se nell'acqua sono presenti molte particelle, la griglia va pulita più frequentlymente.

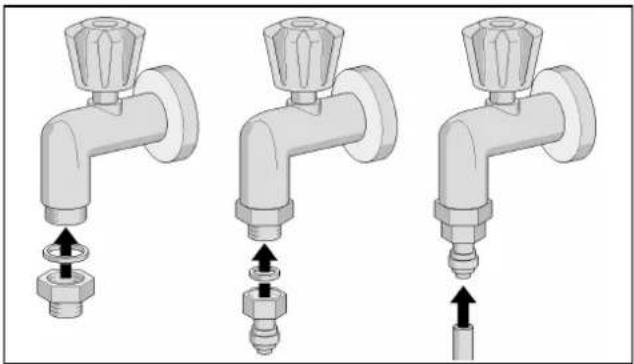

- Collegare il manicotto filettato al rubinetto dell'acqua.
- Infilare fino in fondo la conduttura di allacciamento nel manicotto filettato.
- La conduttura di allacciamento deve formare un'ansa,osi da permettere di allontanare l'apparecchio alla parete.
La conduttura di allacciamento può essere fissata con le fascette fornite in dotazione alla parete.
Attenzione
In nessun caso praticare fori o insere viti nell'apparecchio!
Controllo dell'ermeticità dell'allcamento idrico
A vviso
Pericolo di scossa elettrica e danni materiali! Prima di intervenire sull'allacciamento idrico, staccare l'apparecchio alla rete elettrica.
- Aprire il rubinetto dell'acqua e aspettare finché le condutture dell'acqua presenti nell'apparecchio siano riempite di acqua.
- Controllare l'ermeticità della conduittura di allacciamento e di tutti i connettori.
- Apriere le porte dell'apparecchio.

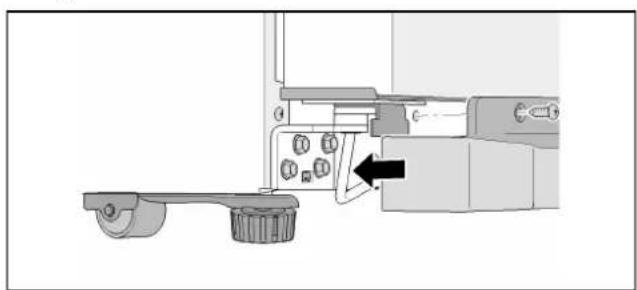

- Svitare 3 viti e rimuovere lo zoccolo.

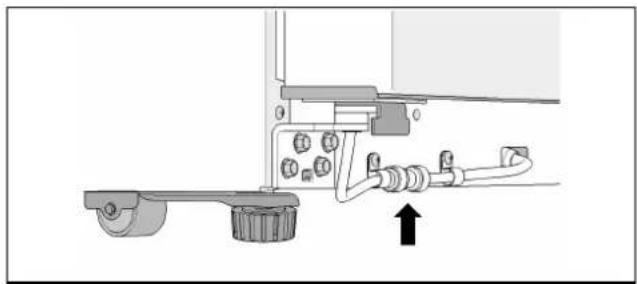

- Controllare l'ermeticità dei connettori nel vano congelatore.
- Applicare lo zoccolo e fissarlo con 3 viti.
Allacciamento elettrico
La presa di corrente deve essere vicina all'apparecchio e liberamente accessibile dopo l'infallazione dell'apparecchio.
L'apparecchio appartiene alla classe di protezione I. Collegare l'apparecchio a corrente alternata a 220 - 240 V/50 Hz mediante una presa installata a norma, dotata di un conduttore di terra. La presa di corrente deve essere protetta con un fusibile compreso tra 10-A e 16-A.
Per gli apparecchi destinati all'uso in paesi extraeuropei è necessario verificare se la tensione e il tipo di corrente indicate correspondono ai valori della rete elettrica locale. Questi dati sono riportati sulla targhetta.
Avviso
É assolutamente vietato collegare l'apparecchio a presa a risparmio energetico elettroniche.
Perutilizzare il nostro appearecchio possono essere impiegati invertitori pilotati da rete o sinusoidali. Gli invertitori commutati alla rete vengono utilizzati negli impianti fotovoltaici che vengono direttamente collegati alla rete elettrica pubblica. Utilizzare gli invertitori sinusoidali nel caso di soluzioni ad isola (ad es.sulle imbarcazioni oppure nelle baite di montagna) che non hanno un collegamento diretto alla rete elettrica.

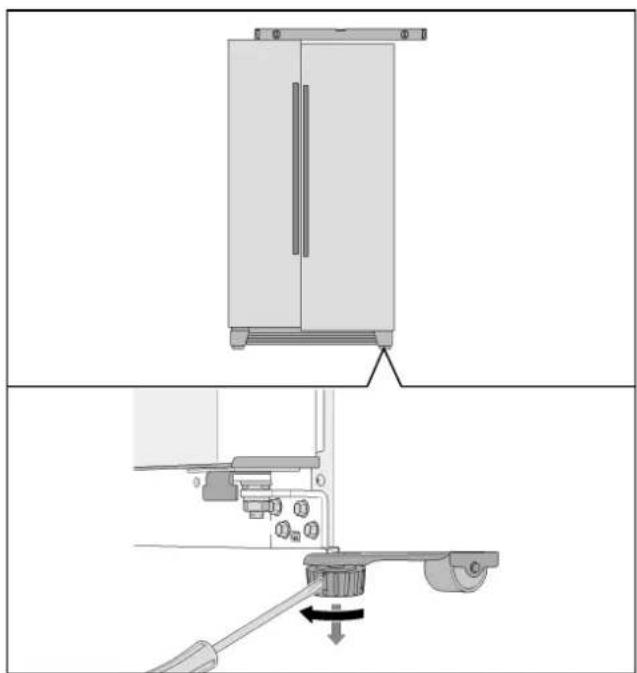

Livellamento dell'apparecchio
Avverenza
Affinché l'apparecchio possa funzionare perfettamente occorre metterlo in piano con l'aiuto una livella a bolla d'aria.
Un'eventuale inclinazione dell'apparecchio può accomportare la fuoriuscita di acqua dal produttore di ghiaccio, la formazione di cubetti di ghiaccio irregulari o la non corretta chiusura delle porte.

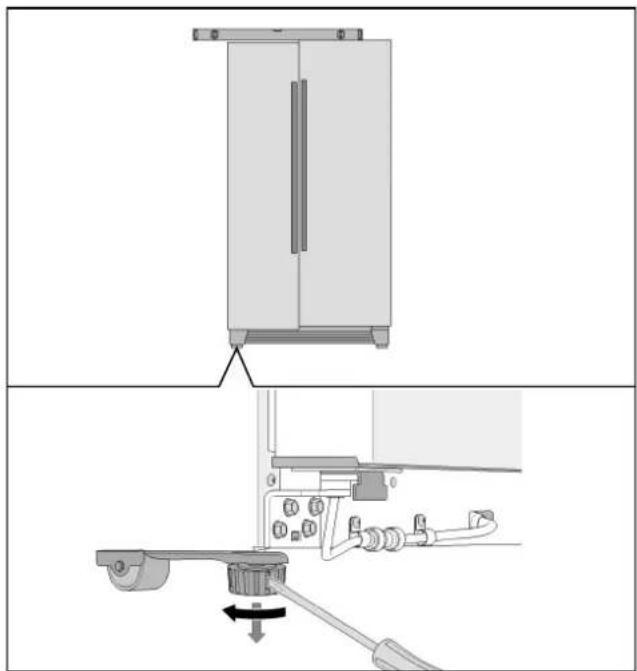

- Posizionare l'apparecchio nel punto previsto.
- Affinché l'apparecchio non rotoli via, ruotare i due piedini anteriori finché non siano fissi a terra.
it
- Ruotare i piedini finché l'apparecchio non sia perfettamente in piano. Prendere le portedell'apparecchio come punto di riferimento.
- La porta del vano congelatore è più Bassa:
- La porta del vano frigorifero è più Bassa:

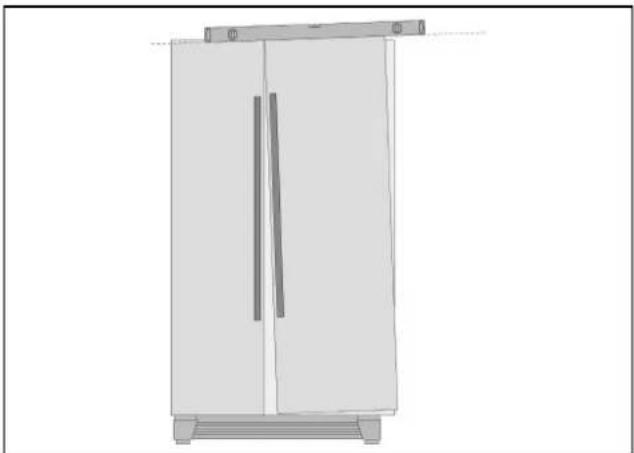

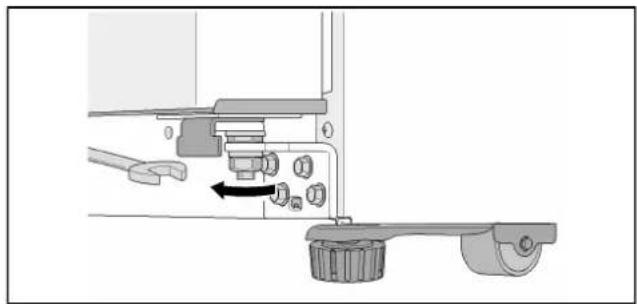

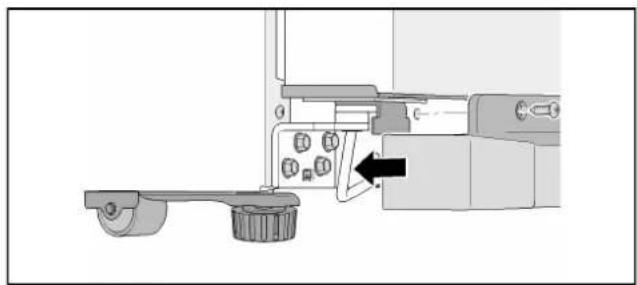

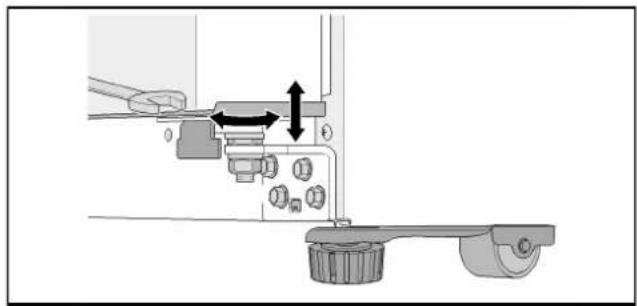

Se l'apparecchio è livellato esattamente, ma una porta dell'apparecchio è Bassa:
- Apire le porte dell'apparecchio.
- Svitare 3 viti e rimuovere lo zoccolo.

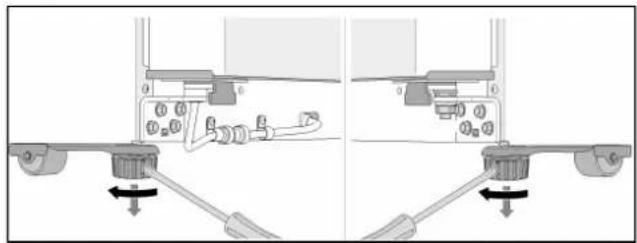

- Allentare i dadi.
- Ruotare i dadi di regolazione finché le portedell'apparecchio siano livellate.
- La porta del vano congelatore è più bassa: Ruotare i dadi di regolazione in senso antiorario.
- La porta del vano frigorifero è più bassa: ruotare i dadi di regolazione in senso orario.
- Stringere i dadi.
- Applicare lo zoccolo e fissarlo con 3 viti.
Avverenza
A causa del peso stesso della porta e degli alimenti inessa situati, cui succedere che la porta del vano frigorifero si pieghi,anche se l'apparecchio è collocato in piano. In alto e in basso la fessura della porta non è uniforme.
Se la fessura della porta in alto e in basso non è uniforme:

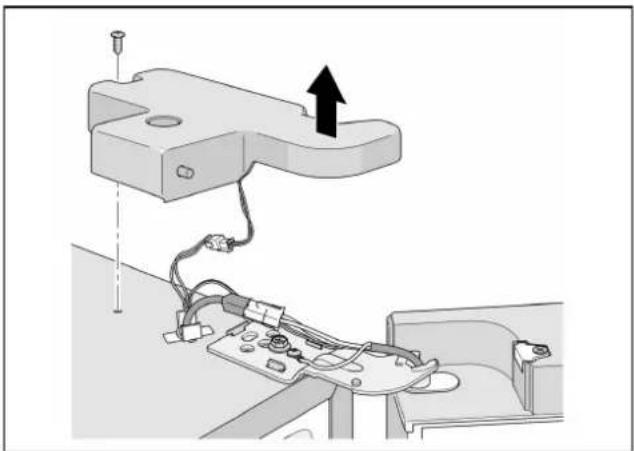

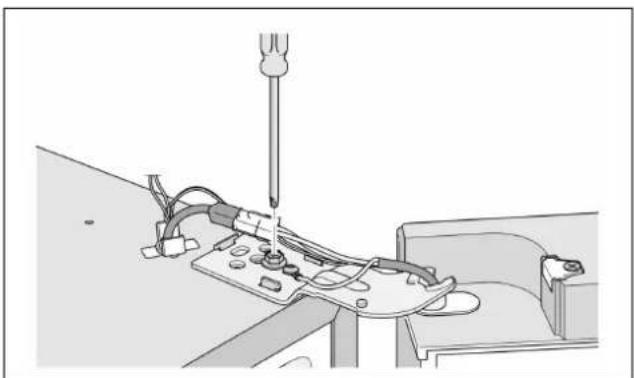

1. Svitare 2 viti e rimuovere la copertura a cerniera superiore.
- Allentare la vite della cerniera. Non svitare completeness la vite!
- Impostazione dell'inclinazione della porta del vano frigorifero.
- Stringere la vite della cerniera.
- Applicare la copertura della cerniera e serrare con 2 viti.
Montaggio delle porte
Se l'apparecchio non passaattraverso le portedell'abitazione, è possibile svitare le maniglie e le portedell'apparecchio.
Avverenza
Lo smontaggio delle maniglie o delle portedell'apparecchio deve essere eseguito esclusivamente dal servizio di assistenza clienti. E possibile richiederne i costi al servizio di assistenza clienti responsable.
Conoscere l'apparecchio
Apparecchio
La dotazione dei modelli cui variate.
Sono possibili differenze rispetto alle illustrazioni.
A Vano frigorifero
B Vano congelatore (4 stelle)
1 Balconcini della porta (scomparto da 2 stelle)
Avverenza
Solo quosti balconcini della porta hanno 2 stelle, il resto del vano congelatore ha 4 stelle.
2 Elementi di lavoro

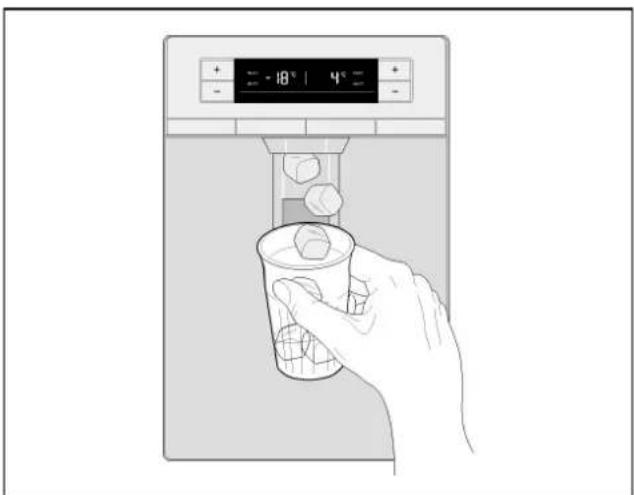

3 Dispenser di ghiaccio e acqua
4 Balconcini

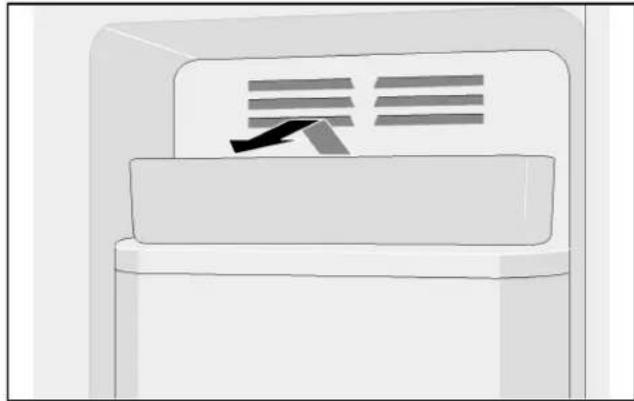

5 Porta ghiaccio
6 Produttore di ghiaccio
7 Ripiani di vetro del vano congelatore
8 Cassetti del vano congelatore
9 Scomparto
10 Filtrodell'acqua

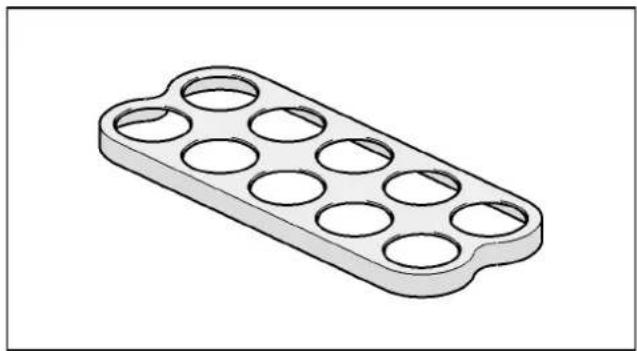

11 Portauova
12 Ripiani in vetro del vano frigorifero
13 Ripiano in vetro
14 Cassetto per le verdure
15 Cassetto per la frutta
16 Contenitore di raffreddamento (non in tutti i modelli)
17 Scomparto per burro e formaggio
18 Balconcino con sportello
19 Scomparto bar (non in tutti i modelli)
Elementi di lavoro
Impostazione della temperatura nel vano congelatore.
Attivazione e disattivazione della funzione "Congelamento super".
2 Tasto "Luce/Filtro"
Attivazione e disattivazione dell'illuminazione per il dispenser di ghiaccio e acqua.
Reset del display del filtrlo.
3 Tasto "Acqua"
4 Tasto "Cubetti di ghiaccio/Ghiaccio tritato"
5 Tasto "Alarm off/Blocco"
Disattivare la visualizzazione dell'allarme temperatura.
Attivazione e disattivazione del blocco dei tasti (dispositivo di sicurezza per i bambini).
Impostazione della temperatura nel vano frigorifero.
Attivazione e disattivazione della funzione "Raffreddamento super".
7 Campo del display del vano frigorifero
Temperatura nel vano frigorifero.
Simbolo "super" con la funzione "Raffreddamento super" attivata.
- Simbolo "alarm" in caso di allarme nel vano frigorifero.
8 Campo del display del vano congelatore
Temperatura nel vano congelatore.
- Simbolo "super" con la funzione "Congelamento super" attivata.
- Simbolo "alarm" in caso di allarme nel vano congelatore.
9 Simboli nel Campo del display
Filtro acqua
Stato della cartuccia filtrante.
Illuminazione
L'illuminazione del dispenser di ghiaccio e acqua è accesa.
Acqua
Il dispenser di acqua è acceso.
Cubetti di ghiaccio
Il dispenser di cubetti di ghiaccio è accesso.
Ghiaccio tritato
Il dispenser di ghiaccio tritato è accesso.
Blocco dei tasti (dispositivo per la sicurezza dei bambini)
Il blocco dei tasti è attivato.
Accensione dell'apparecchio
Inserire la spina nella presa di corrente. L'apparecchio inizia a raffreddare.
Per la prima messa in funzione, la funzione di allarme è disattivata, finché l'apparecchio non ha raggiunto la temperatura impostata. Per un'ulteriore messa in funzione dopo uno spegnimento prolongato dell'apparecchio, l'allarme della temperatura può scattare.
Gli indicatori della temperatura lampeggiano e mostrano il symbolo "alarm" finché l'apparecchio non abbia raggiunto la temperatura impostata.
Premendo il tasto "Alarm off/Blocco" viene disattivata la visualizzazione dell'allarme temperatura.
Con le porte aperte le lui si accendono.
Di fabbrica sono consigliate e preimposte le seguenti temperature:
vano frigorifero +4^
vano congelatore -18 °C.
Avvertenze per il funzionamento
- Dopo l'attivazione possono trascorrere più ore prima che vengano raggiunte le temperature impostate. Non introdurre alimenti nell'apparecchio prima che le temperature impostate siano state raggiunte.
Mediante ilsystema automatico Nofrost nel vano congelatore non si forma il ghiaccio. Non è necessario effettuare lo sbrinamento.
I lati anteriors dell'alloggiamento vengono in parte leggermente riscaldati impedendo la formazione di condensa nella zona della guarnizione della porta.
■ Qualora non si riuscisse ad aprire la porta del congelatore subito dopo averla chiusa, attendere nelle secondo in modo che si compensi la depressione formatasi nell'interno.
Impostazione della temperatura
Vano frigorifero
É possibile impostare la temperatura tra +2^ a +8^ .
Premere i tasti "fridge/super +" o "fridge/super -" finché non si imposti la temperatura desiderata nel vano frigorifero.
Viene memorizzato il valore impostato per ultimo. La temperature impostata viene visualizzata nell'indicatore del vano frigorifero.
Vano congelatore
E possible impostare la temperatura tra -16 °C e -22 °C.
Premere i tasti "freeze/super +" o "freeze/super -" finché non si imposti la temperatura desiderata nel vano congelatore.
Viene memorizzato il valore impostato per ultimo. La temperature impostata viene visualizzata nell'indicatore del vano congelatore.
Raffreddamento super
Con la funzione Super il vano frigorifero viene raffreddato il più possibile per circa 40 minuti. Poi la temperatura viene impostata automaticamente a +4^
Attivazione del raffreddamento super ad esempio
- prima della conservazione di una grande quantità di alimenti
per il raffreddamento rapido di bibite.
Avverenza
Quando è attenuato il raffreddamento super, è possibile che il rumore di funzionamento augenti.
Accensione

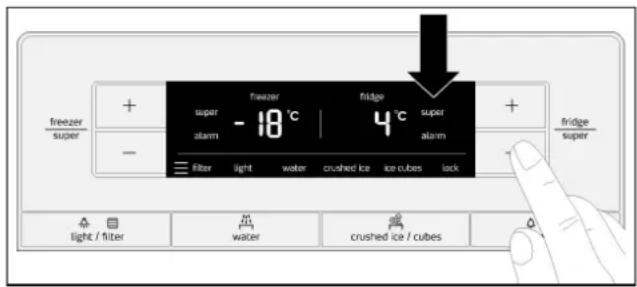

Premere il tasto "fridge/super -" finché sull'indicatore del vano frigorifero compaia "super".
Spegnimento
Premere il tasto "fridge/super +".
Avverenza
Sull'indicatore la dicitura "super" scompare. La temperatura viene impostata automaticamente a +4^
Congelamento super
Gli alimenti devono essere congelati sono al centro il più rapidamente possibile, in modo da conserve le vitamine, le sostanze nutritive, l'aspetto e il sapore.
Attivare la funzione di congelamento super alcune ore prima di inseire alimenti freschiosi da evitare un aumento indesiderato della temperatura.
In generale bastano 4 - 6 ore.
Dopo l'accensione l'apparecchio funziona ininterrottamente. In quello modo il vano congelatore raggiunge una temperatura molto Bassa.
Il congelamento super si disattiva automaticamente.
dopo 48 ore.
Se si utilizzato i volumi di congelamento massimi è necessario attivare il congelamento super 24 ore prima di inseire i prodotti freschi.
Per congelare minori quantità di alimenti (fino a 2 kg) non è necessario attivare il congelamento super.
Avverenza
Quando è attenuato il congelamento super, è possibile che il rumore di funzionamento augenti.
Accensione
Premere ripeturamente il tasto "freezer/super - finché sull'indicatore del vano congelatore compaia "super".
Spegnimento
Premere il tasto "freeze/super ^+
Avverenza
Sull'indicatore la dicitura "super" scompare. Dopodiché torna automaticamente alla temperatura impostata prima del congelamento super.

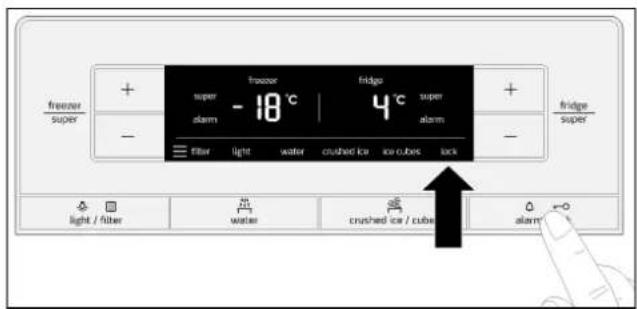

Blocco dei tasti (dispositivo per la sicurezza dei bambini)
Quando la funzione di blocco dei tasti è attivata, tutti i tasti sono bloccati.
Con il blocco dei tasti attivato è possibile spagnere il segnale di avviso con il tasto "Alarm off/Blocco".
Accensione
Premere il tasto "Alarm off/Blocco".
L'indicatore在哪? il simbolo "Blocco dei tasti".
Spegnimento
Premere il tasting "Alarm off/Blocco" per 3 secondi.
Funzioni di allarme
Allarme porta
L'allarme porta si attiva quando una porta dell'apparecchio resta aperta per più di un minuto. Il segnale acustico si ripete ogni 60 secondi per 5 minuti. Chiudendo la porta si disattiva nuovamente il segnale acustico.
L'allarme della porta si attiva quando lo scomparto barista aperto per più di un minuto.
Allarme temperatura
L'indicatore在哪 l'allarme temperatura quando nel vano frigorifero o nel vano congelatore la temperatura è troppo alla e gli alimenti sono a rischio.
L'indicatore corrispondente对我ra la temperatura più alta e la scritta "alarm".
Vano frigorifero
Qualora la temperatura all'interno del vano frigorifero fosse diventata troppo alta, cuocere gli alimenti scaldati prima di consumarli. In caso di dubbio non utilizzato più gli alimenti crudi.
Vano congelatore
Non congelare di nuovo i cibi scongelati o semiscongelati. è possibile congelare nuovamente un alimento scongelato sostanto dopo averlo cucinato.
Non raggiungere mai la durata massima di conservazione.
Anche se non vi è alcun pericolo per i cibi, è possibile che l'allarme si attivi nei seguenti casi:
alla messa in funzione dell'apparecchio,
in caso di introduzione di grande quantità di alimenti freschi,
- quando la porta del vano congelatore rimane aperta troppo a lungo.

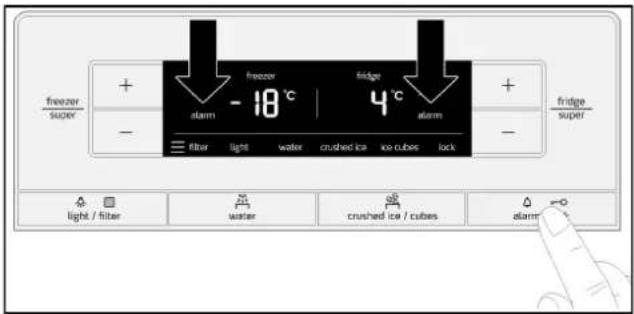

Disattivazione dell'allarme
Premere il tasto "Alarm off/Blocco".
Avertenza
Una volta raggiunta nuovamente la temperatura impostata, la scritta "alarm" scompare dall'indicatore.

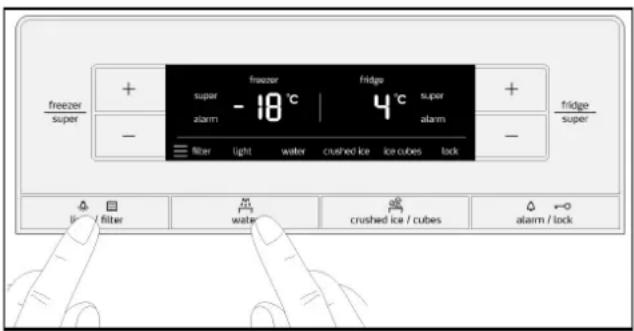

Unità di misura della temperatura
La temperatura può essere visualizzata in grado Celsius (^) o in gradi Fahrenheit (^) .
Dopo l'accensione, l'indicatore alla la temperatura in gradi Celsius (^)
Impostazione
- Premere il tasto "Alarm off/Blocco".
L'indicatore molto il symbolo "Blocco dei tasti".
- Premere per 10 secondi tasti "Luce/Filtro" e "Acqua".
L'unità di misura della temperatura cambia.
Modalità a risparmio energetico
20 secondi dopo che le porte sono state chiuse o gli ultimi tasti azionati, l'indicatore passa nella modalità a risparmio energetico. L'indicatore si spegne, rimangono illuminate,anche se smorzate,soltanto le parole "freezer e "fridge e il simbolo del tipo di dispenser selezionato (acqua,ghiaccio o ghiaccio tritato).
Non appena viene aperta una porta o azionato un tasto, l'indicatore si accende e torna alla normale intensità luminosa.
Simbolo del filtro dell'acqua
Il simbolo indica per quanto tempo ancora può essere utilizzata la cartuccia filtrante.
Fino a sei mesi.
Fino a quattro mesi.
Fino a due mesi.
Fino a 10 giorni
Le tre lineette del simbolo lampeggiano.
Sostituire la cartuccia filtrante.
Avverenza
Specnendo l'apparecchio il symbolo del filtro dell'acqua si resetta.

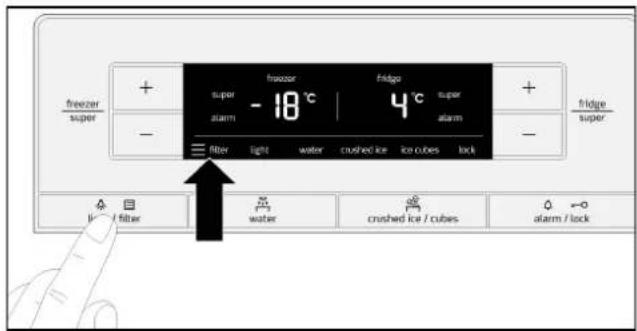

Dopo aver sostuito la cartuccia filtrante, resettare il symbolo delhetto dell'acqua:
Premere per 3 secondi il tasting "Luce/Filtro".
II symbolo non lampegia piu.
Volume utile
Il volume utile è riportato sulla targhetta di identificazione all'interno dell'apparecchio.
Utilizzo completo dei volumi di congelamento
Per sistemare la quantità massima di cibi congelati, utilizzare tutti gli accessori in dotazione. Gli alimenti possono poi essere riposti direttamente sui ripiani e nella parte bassa del vano congelatore.
L'estrazione e l'impiego degli accessori in dotazione sono descritti nel capitolo "Dotazione dell'apparecchio".
Il vano frigorifero
Il vano frigorifero è il luogo di conservazione ideale per cibi pronti, prodotti daorno, conserve, latte condensato e formaggio duro.
Istruzioni per la conservazione
- Conservare gli alimenti freschi e integri in frigorifero. In quello modo manterranno più a lungo qualità e freschezza.
Per i prodotti pronti e per gli alimenti confezionati rispetto la data di conservazione minima o entro cui consumarli indicata dal produttore.
Per mantenere l'aroma, il colore e la freschezza, impacchettare bene gli alimenti o disponli coperti. In questo modo si evitano la trasmissione di sapori e alterazioni del colore delle parti di plastica nel vano frigorifero.
Lasciar raffreddare gli alimenti e le bevande calde prima di introdurli nell'apparecchio.
Avverenza
Evitare il contatto tra gli alimenti e la parete posteriore. per non pregiudicare la circolazione dell'aria.
A contatto con la parete posteriori alimenti e confezioni potrebbero gelare.
Rispettare le zone frede nel vano frigorifero
La circolazione dell'aria all'interno del vano frigorifero fa si che il freddo nelle diverse zone sia differente:
le zone più fremde sono vicino alla parete posteriori;
la zona più calda è in alto, vicino alla porta.
Avverenza
Nella zona più calda riporre, ad esempio, formaggio duro e burro. In quello modo il formaggio più sviluppare il suo aroma e il burro rimane morbido.
Il contentitore di raffreddamento
Nel contentatore di raffreddamento è possibile tenere alimenti fino due volte più a lungo rispetto alla normale zona fredda: per una freschezza, una conservazione di nutritri e un gusto che durano più a lungo.
La temperatura può essere adattata a seconda degli alimenti riposti. La temperatura e l'umidità dell'aria ottimali garantiscono condizioni di conservazione ideali per gli alimenti freschi.
Impostazione della temperatura
Il tasto di selezione consente di scegliere gli alimenti che si trovano nel contentatore di raffreddamento.
Il LED luminoso indica la你可以 selezionata.
Per questo tipo di raffreddamento non sono idonei:
La frutta (ad esempio ananas, banana, papaia e agrumi) e la verdura sensibili al freddo (ad esempio melanzane, cetrioli, zucchini, peperoni, pomodori e patate) dovrebbero essere conservate fuori dal frigorifero a una temperatura compresa tra +8^ e + 12^ , per mantenerne la qualità e l'aroma.
Per questo tipo di raffreddamento sono idonei:
■ Pesce, frutti di mare, carne, insaccati, latticini, piatti pronti;
verdure (ad esempio carote, asparagi, sedano, porro, rapa rossa, funghi, cavoli, broccoli, cavolfiori, cavolini di Bruxelles, cavolo rapa);
■ insalata (ad esempio valeriana, insalata iceberg, cicoria, cappuccina);
erbe aromatische (ad esempio aneto, prezzemolo, erba cipollina, basilico);
frutta (varieta sensibili al freddo tra cui mele, pesche, frutti di bosco, uva).
Attenzione
Dopo un'interruzione di corrente o lo scollegamento dell'apparecchio alla rete elettrica è necessario impostare nuovamente la temperature del contentatore di raffreddamento!
Tempi di conservazione (a 0^ )
| A seconda della qualità iniziale |
| Pesce fresco, frutti di mare fino a 3 giorni |
| Pollame, carne (cotto/arrostito) fino a 5 giorni |
| Manzo, maiale, agnello, insaccati | fino a 7 giorni |
| (affettati) | |
| Pesce affumicato, broccoli fino a 14 giorni |
| Insalata, finocchi, albicocche, prugne | fino a 21 giorni |
| Formaggio molle, yogurt, quark, latticello, cavolfiore | fino a 30 giorni |
II vano congelatore
Utilizzo del vano congelatore
Per conservare cibi surgelati.
Per la produzione di cubetti di ghiaccio.
Per il congelamento di alimenti.
Avverenza
La porta del vano congelatore deve essere sempre chiusa! Se la porta è aperta, il cibo si sconcela e il vano congelatore si ricopre di uno strato spesso di ghiaccio. Inoltre: si verifica uno spreco di energia a causa del maggior consumo di corrente!
Avverenza
I balconcini della porta con 2 stelle possono essere utilizzati per conservare a breve termine gelato e alimenti a -12^ .
Il resto del vano congelatore ha 4 stelle.
Capacità di congelamento max.
Indicazioni sulla capacité di congelamento max. nell'arco delle 24 ore si trovano sulla targhetto di identificazione.
Presupposti per la capacité di congelamento max.
- Avviare la funzione di congelamento super prima di riporre i prodotti freschi (vedere il capitolo "Congelamento super").
Rimuovere gli accessori in dotazione montati.
Collocare gli alimenti direttamente sui ripiani e nella parte Bassa del vano congelatore.
Avverenza
Non copire le fissure di areazione nella parete posteriore con i surgelati.
- Congelare preferibilmente grande quantità di alimenti nelle scomparto più in alto poiché li vengono congelati più rapidamente e quandoanche più delicatamente.
Congelamento e conservazione
Acquisto di cibi surgelati
L'imballaggio non deve essere danneggiato.
Osservare la data di scadenza.
La temperatura nel punto vendita devesse-18 ^ C oppure inferiore.
- Trasportare gli alimenti surgelati possibilmente in una borsa termica e inserirli al più presto nel vano congelatore.
Sistemazione degli alimenti
- Congelare preferibilmente grande quantità di alimenti nelle scomparto più in alto poiché li vengono congelati più rapidamente e quindianche più delicatamente.
- Distribuire gli alimenti negli scomparti o negli apposti contentitori.
Avverenza
Gli alimenti già congelati non devono entrare in
contatto con i cibi freschi da congelare.
Eventually spostare gli alimenti già congelati in
altri contentitori.
Conservazione di alimenti congelati
Spingere i contentitori sono al fondo sono da permettere all'aria di circolare liberamente.
Congelamento di alimenti freschi
Per il congelamento utilizzare solo alimenti freschi e in condizioni perfette.
Per conservare il più possibile il potere nutrivo, l'aroma e il colore, sbollentare le verdure prima di congelarle.
Non è perché necessario sbollentare le melanzane, i peperoni, le zucchini e gli asparagi.
Informazioni relative al congelamento e allo sbollentamento sono continue all'interno dei manuali specifici.
Avverenza
Gli alimenti da congelare non devono entrare in contatto con quelli già congelati.
Alimenti adatti al congelamento sono: prodotti da forno, pesce e frutti di mare, carne, selvaggine, pollame, verdure, frutta, erbe aromatiche, uovaenza il guscio, latticini quali formaggio, burro e quark, cibi pronti e avanzi come zuppe, stufati, carne e pesce già cotti, piatti a base di patate, sformati e dolci.
Alimenti non adatti al congelamento sono: alcuni tipi di verdura che solitamente vengono consumati crudi, come l'insalata o i rapanelli, le uova con il guscio, uva, mele, pere e pesche, uova sode, yogurt, latte rappreso, panna acida, creme fraiche e maionese.
Confezionamento di alimenti da congelare
Conservare gli alimenti in confezioni ermetiche per evitare che perdano il loro gusto o possano seccarsi.
- Introduiregli alimenti nel contentatore.
- Eliminare l'aria.
- Chiudere il contentatore in modo ermetico.
- Riportare sulla confezione il contento e la data di congelamento.
Idonei per il confezionamento:
pellicola in plastica, pellicola tubolare in polietilene, pellicola in alluminio e vaschette per congelare. Questi prodotti sono reperibili nei nego specializzati.
Non idonei per il confezionamento:
carta da pacchi, carta pergamena, cellofan, sacchetti per la spazzatura e sacchetti della spesa usati.
Idonei per la chiusura:
anelli in gomma, clip in plastica, spago, nastro adesivo.
resistente al freddo, ecc.
Sacchetti e pellicole tubolari in polietilene posso non.
essere saldati con una sigillatrice.
Durata di conservazione dei cibi congelati
La durata di conservazione dipende dal tipo di alimento.
A una temperatura di -18^
pesce, salsicce, piatti pronti, prodotti daorno: fino a 6 mesi
formaggio, pollame, carne: fino a 8 mesi
verdura, frutta: fino a 12 mesi.
Scongelamento di cibi congelati
A seconda del tipo di alimento e dell'utilizzo, si puoscegliere tra le seguenti possibilità:
a temperatura ambiente
nel frigorifero
nelorno elettrico, con o senza ventola ad aria calda
nelornoamicroonde.
Attenzione
Non congelare di nuovo i cibi scongelati o semiscongelati. è possibile congelare nuovamente un alimento scongelato sostanto dopo averlo cucinato.
Non raggiungere mai la durata massima di conservazione dell'alimento.
Dispenser di ghiaccio e acqua
A seconda della necessità possono essere prelevati:
acqua fredda,
ghiaccio tritato,
cubetti di ghiaccio.
Avviso
Non introdurre mai le mani nell'aperture del dispenser dei cubetti di ghiaccio!
Pericolo di infortuni!
Attenzione
Non mettere bottiglie o alimenti nel contentore di cubetti di ghiaccio per un raffreddamento super. Il produttore di ghiaccio si può bloccare e danneggiare.
Messa in funzione
Il dispenser di ghiaccio e acqua funziona solo se l'apparecchio è collegato alla rete idrica.
Dopo la messa in funzione dell'apparecchio passano circa 24 ore prima che sua pronta la prima porzione di cubetti di ghiaccio.
Dopo l'allacciamento, nelle tubazioni sono ancora presenti bolle d'aria.
Spillare e gettare via l'acqua potabile finché l'acqua non esca priva di bolle d'aria. Gettare i primi 5 bicchieri d'acqua.
Se siutilizza il produttore di ghiaccio per la prima volta, per motivi di igiene non utilizzare i primi 30-40 cubetti di ghiaccio.
Avvertenze sul funzionamento del produttore di ghiaccio
Quando il vano congelatore raggiunge la sua temperatura di congelamento, l'acqua scorre nel produttore di ghiaccio e si congela in una vaschetta a cellette per i cubetti di ghiaccio. I cubetti di ghiaccio pronti vengono scarici automaticamente nell'apposto contentitore.
Dopo la messa in funzione dell'apparecchio passano circa 24 ore prima che sua pronta la prima porzione di cubetti di ghiaccio.
Talvolta i cubetti di ghiaccio rimangono attaccati tra di loro. Di solito si staccano da soli durante il trasporto versuso l'apertura di distribuzione.
Quando il contentatore di cubetti è piano, la preparazione di ghiaccio si interrompe automaticamente.
Il produttore di ghiaccio può produrre circa 140 cubetti di ghiaccio in 24 ore, indipendenteamente alla temperature ambiente e alla regolazione dell'apparecchio.
Durante produzione di cubetti di ghiaccio sono percettibili il ronzio della valvola dell'accua, l'afflusso dell'accua nella vaschetta dell'accua e la caduta dei cubetti di ghiaccio.
Qualità dell'acqua potabile
Tutti i materiali impiegati del distributore di bevande sono inodori e insapori.
Qualora l'acqua avesse un sapore insolito, le cause possono essere:
presenza di minerali e cloro dell'acqua potabile;
materiali delle tubazioni domestiche o del tubo di collegamento;
■ freschezza dell'acqua potabile. Quando per lungo tempo non viene prelevata acqua, l'acqua cui assume un sapore "distantio". In quello caso riempire e gettare via circa 15 bicchieri di acqua.
Si raccomanda di prelevare regolarmente acqua fresca e di non spegnere l'apparecchio. In tal modo si ottiene la miglior qualità dell'acqua.
Avvertenza
L'accluso filtro dell'acqua filtra esclusivamente particelle presenti nell'acqua, non batteri o microbi.

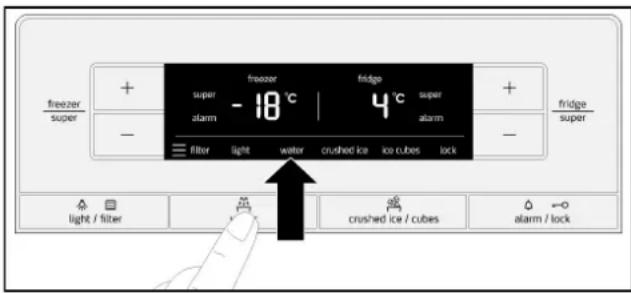

Prelievo di acqua
- Premere il tasting "Acqua". L'indicatore alla il simbolo "Acqua".
- Premere il bicchiere contro l'apposita leva di prelievo fino ad ottenere la quantità di acqua desiderata nel bicchiere.
Consiglio
L'acqua dal dispenser di acqua è raffreddata alla temperature di consumazione. Se si desidera acqua più fredda, prima del prelievo aggiungere cubetti di ghiaccio nel bicchiere.
Prelievo di ghiaccio
Premere il recipiente contro l'apposita leva di prelievo finché si sia riempito per metà di ghiaccio. In caso contrario, il ghiaccio che si trova nell'apertura del dispenser può provocare la fuoriuscita dal recipiente o il blocco dell'apertura.
Se prima dei cubetti di ghiaccio è stato prelevato ghiaccio tritato, è possibile che nell'apertura ci sia ancor del ghiaccio tritato. Tuttaviacisioni esaurisce con le prime porzioni di cubetti di ghiaccio.
- Premere il tasto "Cubetti di ghiaccio/Ghiaccio tritato" finché l'indicatore mostri il simbolo "Cubetti di ghiaccio" o "Ghiaccio tritato".
- Premere un recipiente idoneo contro l'apposita leva di prelievo fino ad ottenere nel recipiente la quantità desiderata.
Disattivazione del produttore di ghiaccio
Avverenza
Chiudere l'alimentazione dell'accua dell'apparecchio quale ora prima di spegnere il produttore di ghiaccio.
Se si prevede di non prelevare ghiaccio per più di 1 settimana (ad es. in caso di vacanza), il produttore di ghiaccio deve esseregresso temporaneamente fuori servizio per evitare che i cubetti di ghiaccio gelando formino un blocco unico.
- Premere il tasto "Cubetti di ghiaccio/Ghiaccio tritato" per 3 secondi.
Nell'indicatore lampeggiano per circa 3 secondi i symboli "Cubetti di ghiaccio", "Ghiaccio tritato" e "Blocco dei tasti".
Successivement viene attivato il dispenser dell'acqua e il simbolo "Acqua" si accende.
Avverenza
Quando si preme il tasto "Cubetti di ghiaccio/Ghiaccio tritato" con il produttore di ghiaccio spento, viene emesso un segnale acustico di allarme e i simboli "Cubetti di ghiaccio", "Ghiaccio tritato" e "Blocco dei tasti" lampeggiano per circa 3 secondi.
- Estrarre il contentatore per i cubetti di ghiaccio.
- Svuotarepulire il contentitore di cubetti di ghiaccio.
- Spingere completeness all'indietro il contentatore di cubetti di ghiaccio sui supporti finché non scatti in posizione.
Attivazione del produttore di ghiaccio
Premere il tasting "Cubetti di ghiaccio/Ghiaccio tritato" per 3 secondi.
Un segnale acustico di allarme viene emesso non appena il produttore di ghiaccio è acceso.
Filtro acqua
Avviso
In luoghi nei quali la qualità dell'acqua è dubbia o ignota, non utilizzato l'apparecchio perché un'adeguata disinfezione prima e dopo il filtraggio.
La cartuccia filtrante per il filtrlo dell'acqua cui èssere acquistata presso il servizio di assistenza clienti.
Attenzione
Dopo aver montato nuova cartuccia filtrante, il ghiaccio prodotto nelle prime 24 ore delloattazione del produttore di ghiaccio delve sempre esseregettato via.
Se il ghiaccio non viene utilizzato per periodi prolongati, gettare via tutti i cubetti di ghiaccio dal contentitore, nonché tutte la produzione di ghiaccio delle 24 ore successive.
Se l'apparecchio o il ghiaccio non è stato utilizzato per diverse settimane o mesi, o se i cubetti di ghiaccio hanno un sapore o un odore sgradevole, cancellare la cartuccia filtrante.
L'ingresso dell'aria nelsystema puo causare l'uscita dell'acqua e I'espulsione della cartuccia filtrante. Cautela durante la rimozione.
La cartuccia filtrante delve essere sostituita almeno!.
ogni 6 mesi.
Avverenze importanti per il filtro dell'acqua
- Dopo l'uso ilsystema idrico si trovaleggermente除去 pressione. Attenzione nelle toglie la cartuccia filtrante!
Se l'apparecchio non è stato utilizzato per un lungo periodo o se l'acqua ha un odore o un sapore sgradevole, lavare il sistema idrico. A tal fine, far scorrere per diversi minuti l'acqua dal distributore di acqua. Se il sapore o l'odore sgradevole persistonto, sostituire la cartuccia filtrante.
Sostituzione della cartuccia filtrante
Trascorsi sei mesi, il symbolo del filtro dell'acqua lampeggia per indicare che è necessario sostituire la cartuccia filtrante (vedi il capitolo "Simbolo del filtrato dell'acqua").
La cartuccia filtrante dovrebbe assere sostituita al più tardi après sei mesi.
- Attenzione! Staccare la spina o disattivare il fusibile.
- Staccare l'alimentazione idrica dall'apparecchio.
- Premere il pulsante e togliere il coperchio.
Avverenza
Attenzione a togliere la cartuccia filtrante!
Ilsystema idrico èsottouna leggerapressione dopol l'uso.
- Ruotare con cautela di 90^ in senso antiorario la cartuccia filtrante, ad es. con l'aiuto di un cucchiaio, ed estrarla.
- Prendere alla confezione la nuova cartuccia filtrante e rimuovere la calotta di protezione.
- Inserire la nuova cartuccia filtrante e con cautela ruotarla di 90^ in senso orario, ad es. con l'aiuto di un cucchiaio, fino allo scatto.
Avverenza
La cartuccia filtrante deve essere avvitata manualmente, perché non si creino difetti di tenuta e l'apparecchio venga correttamente alimentato con acqua.

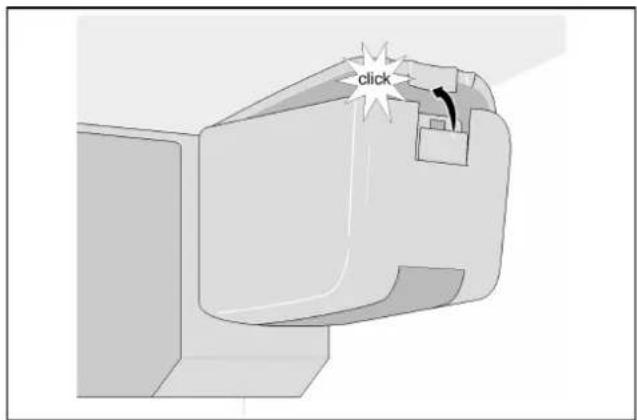

- Inserire il coperchio e far scattare in posizione.
-
Ripristinare l'alimentazione idrica all'apparecchio.
-
Attivare l'apparecchio.
10.Far scorrere quale litro di acqua attraverso il distributore di acqua. Cosi si eliminata l'aria dalsystema idrico.
11. Versare l'acqua dalla cartuccia filtrante vecchia. La cartuccia filtrante più essere smaltita con i rifiuti domestici.
12. Tener premuto il tasto "Luce/Filtro" per 3 secondi. Il simbolo del filtro dell'acqua viene resettato. Il simbolo non lampeggia più. La nuova cartuccia filtrante è attivata.
Avverenza
Il dispenser di ghiaccio e acqua più essere utilizzatoanche sulla filter dell'acqua. In quello caso inseire il cappuccio.
Foglio delle prestazioni
Modello 9000 7775078
Con l'impiego della cartuccia filtrante di ricambio 9000 674655.
La concentrazione delle sostanze indicate sciolte nell'acqua, che penetrano nel systema, è stata ridotta a un valor inferiore o uguali al valor limite amesso in base alle norme NSF/ANSI 42 e 53 per l'acqua erogata dall'apparecchio.
Il modello è stato controllato da NSF International con riferimento alle nome NSF/ANSI 42 e 53 e certificato per la riduzione delle sostenze indicate di seguito in base al foglio delle prestazioni.
Capacità 739,68 gallon (2.800 litri)
Riduzione delle impurità - test condotti da NSF
| Riduzione delle impurità | Aflusso medio Co concentratione di prova specificata secondo NSF | Riduzione media Concentrazione media nell'acqua filtrata | Concentrazione max. consentita nell'acqua filtrata | Concentrazione richiesta in base a NSF | Protocollo del test NSF |
| Sapore e odore di cloro | 2,1 mg/l | 2,0 mg/l ± 10 % | 97,6 % | 0,05 mg/l | ≥ 50 % |
| Valore nominale particelle Classe I, da ≥ 0,5 a < 1,0 μm | 9.100.000 particelle/ml | Almeno 10.000 particelle/ml | 98,8 % 111.817 particelle/ml | N/A ≥ 85 % J-00099871 | |
| Cisti * 170.00 cisti/ | Minimo | 50.000 cisti/l | 99,99 % 0,001 cisti/ I N/A ≥ 99,95 % | J-00109715 | |
| Intorbidamento | 11 NTU | 11 ± 1 NTU | 98,1 % | < 1 NTU | ≥ 95,5 % |
- In base all'impiego di oocisti cryptosporium parvum
| Direttive di impiego/Parametri riformimento idrico |
| Velocità di scorrimento | 0,75 gpm (2,83 lpm) |
| Riformaggio idrico | Acqua potabile |
| Pressione dell'acqua 30 | -120 psi (207 - 827 kPa) |
| Temperatura dell'acqua | 0,6 °C - 38 °C (33 °F - 100 °F) |
Attenersi a tutte le disposizioni in materia di funzionamento, manutenzione e sostituzione del filtro per garantire le prestazioni del prodotto, come indicato. Leggere le awertenze per la garanzia nel manuale.
Note: I test sono stati effettuali in base alle condizioni standardi.
laboratorioio. La potenza reale può differire.
Cartuccia filtrante di ricambio: 9000 674655. Per maggiori informazioni sui prezi dei ricambi rivolgersi al rivenditore oppure Telefonare
al numero 1-800-578-6890.
Avviso
Per ridurre il pericolo di assumere sostanze nocive:
Se ilsystema non è stato disinfettato adeguatamente prima e dopo, nonutilizzare acqua che risulti dubbia dal punto di vista microbiologico e la cui qualità non sa sua nota. Unystemacertificate per la riduzione di cisti cui essere impiegato per disinfettare acqua contentente cisti filtrabili.
3M è un marchio registrato della società 3M Company, utilizzato在整个 licenza.
NSF é un marchio registralo della società NSF International.
© 2013 3M Company. Tutti diritti riservati.
EPA Establishment Number 10350-MN-005
Attenzione
Per ridurre il pericolo di danni materiali prodotti alla fuoriuscita di acqua:
Leggere e seguire le istruzioni. Leggere accuratamente le Istruzioni per il montaggio e l'uso dell'impianto.
L'installazione e l'uso DEVONO rispetto le direttive locali per l'allacciamento.
Non installare se la pressione dell'acqua è superiore a 120 psi (827 kPa). Se la pressione dell'acqua supera i 80 psi, è necessario montare una valvola limitatrice di pressione. Se non si è certi di saper misurare la pressione dell'acqua, rivolgersi a un negazio di sanitari.
Non installare se si possono verificare condizioni tali da provocare un colpo d'ariete. Se tali condizioni persistono, è necessario montare un immortizzatore del colpo d'ariete. Se non si è sicuri delle condizioni d'impiego, rivolgersi a un negotio di sanitari.
Non allacciare a una conduttura dell'acqua calda. La temperatura di esercizio massima del filtro è 100^ (38 °C).
Proteggere il filtrolo dal gelo. Svotare il filtrolo se la temperatura scende除去 33^ (0,6^)
La cartuccia filtrante va sostituita agli 6 mesi in condizioni normali oppure qualora si verifici un netto calo del flusso.
Prodotto da:
I ripiani in vetro sono estraibili e vanno posizionati ad altezze diverse.

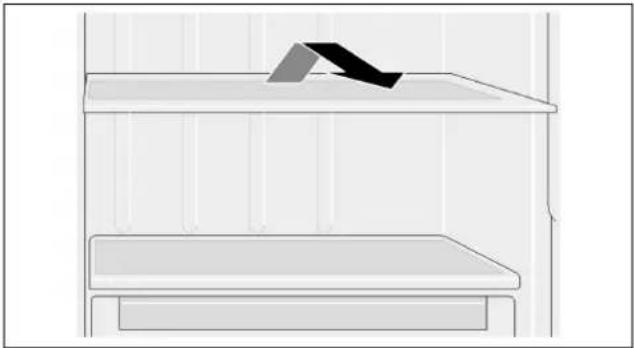

Come estrarli
Sollevare leggermente la parte posteriore del ripiano in vetro ed estrarlo.
Come inscrirlll
Spingere fino in fondo il ripiano in vetro sulla guida di scorrimento finché si insertisce.

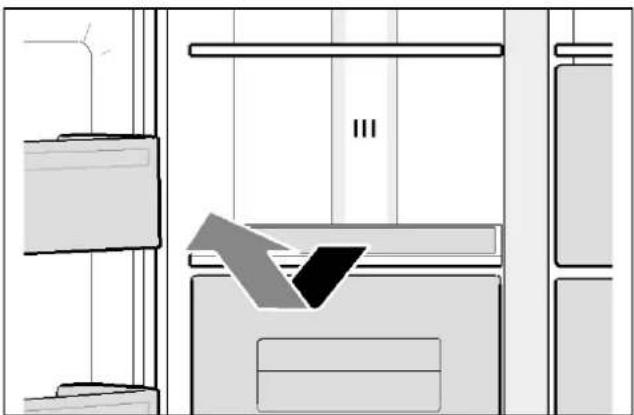

Ripiani in veto sul cassetto
I ripiani in vetro sono estraibili.
Estrarre il ripiano in vetro e toglierlo muovendolo verso l'alto.

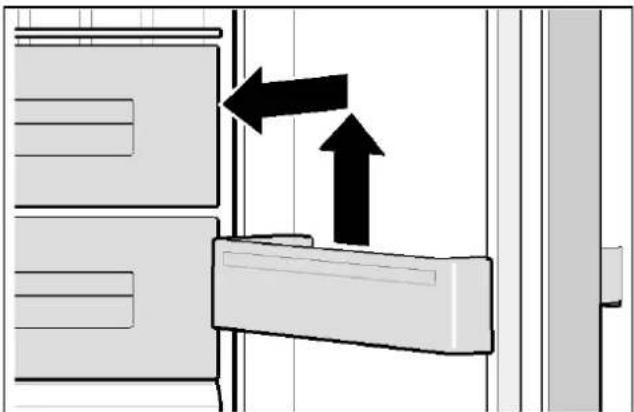

Balconcini della porta
I balconcini della porta sono estraibili.
Estrarre i balconcini della porta muovendoli verso l'alto.
Portagliaccio
Il portaghiaccio serve a conservare i cubetti di ghiaccio. Sollevare la parte anteriore del portaghiaccio e sganciarlo.

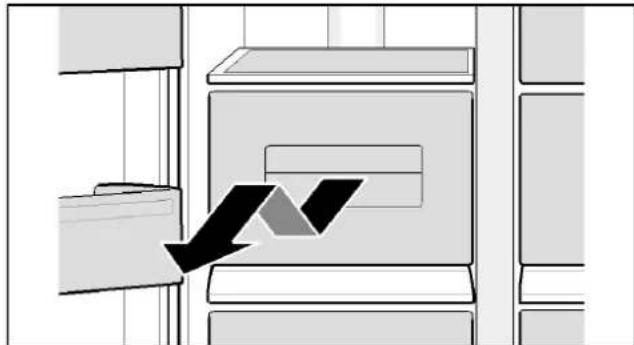

Cassetti
I cassetti sono estraibili.
Estrarre il cassetto fino alla battuta, sollevare leggermente la parte anteriore ed estrarlo completeness.

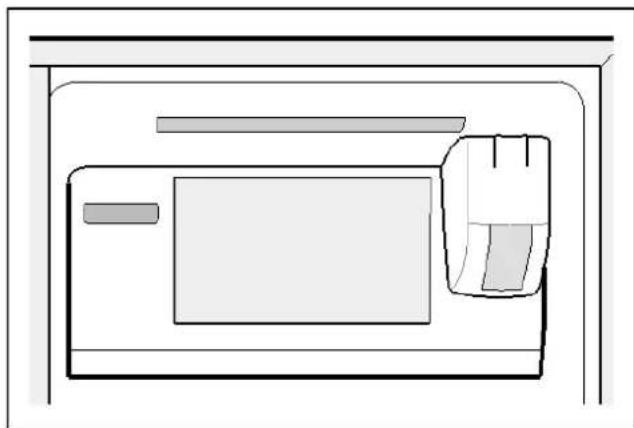

Balconcino
Per conservare le lattine delle bibite.
it
Scomparto per le uova

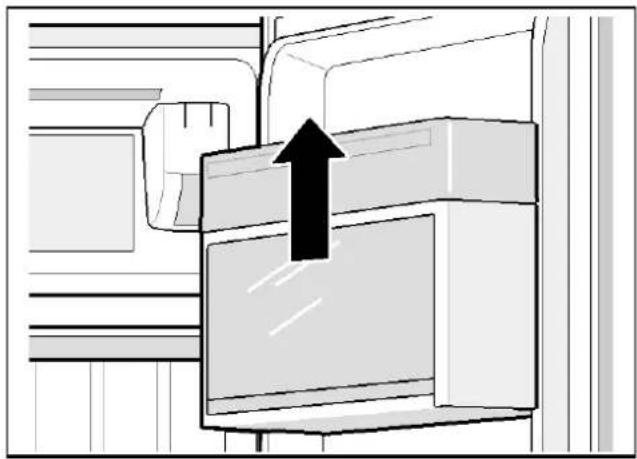

Balconcino della porta con sportello
Questoscompartopuoessere tolto.
Estrarre lo scomparto muovendolo verso l'alto.

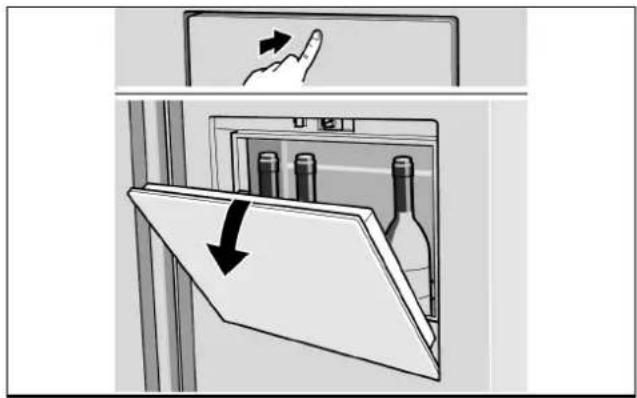

Scomparto bar (non in tutti i modelli)
Questo scomparto serve a prendere rapidamente le bevande dal vano frigorifero. Aprendo lo scomparto si accende la luce.
Per aprire premere con cautela sullo scomparto bar.
Arresto e disattivazione dell'apparecchio
Spegnimento dell'apparecchio
Staccare la spina o disattivare il fusibile.
Motore di raffreddamento e illuminazione si spengono. Se l'apparecchio deve essere spento perché staccare la spina (ad es. durante le vacanze):
Premere i tasti "freezer/super ^+ e "fridge/super ^+ per 5 secondi. Se l'apparecchio è spento, gli indicatori di temperatura molto - - " . I campi restanti sono disattivati.
Accendere l'apparecchio:
Premere i tasti "freezer/super +" e "fridge/super +" per 5 secondi.
Messa fuori servizio dell'apparecchio
Se l'apparecchio non viene utilizzato per un periodo di tempo prolongato:
- Chiudere l'alimentazione dell'acqua dell'apparecchio quale ora prima di spegnere il produttore di ghiaccio.
- Estrarre tutti gli alimenti dall'apparecchio.
- Spagnere l'apparecchio.
- Svuotare e pulire il contentitore di cubetti di ghiaccio.
- Pulire l'apparecchio.
- Lasciare aperta la porta dell'apparecchio.
Sbrinamento
Vano frigorifero
Quando l'apparecchio è in funzione, sulla parete posteriore del vano frigorifero si formano gocce di rugiada o brina. Poiché la parete posteriore si sbrina automaticamente, non è necessario rimuovere la brina o le gocce di rugiada.
Vano congelatore
Mediente ilsystema automatico Nofrost nel vano congelatore non si forma il ghiaccio. Non è più necessario effettuare lo sbrinamento.
Pulizia dell'apparecchio
Attenzione
Nonutilizzare detergenti abrasivi, solventi o contenti acidi o sabbia.
Non utilizzare detergenti aggressivi o spugnette abrasive. É possibile che sulle superfici metalliche si crei corrosione.
Non lavare mai ripiani e contentitori in lavastoviglie. Potrebbero deformarsi!
Procedere come segue:
- Prima di effettuare la pulizia, spegnere l'apparecchio.
- Estrarre la spina alla presa o disattivare il fusibile.
- Estrarre gli alimenti e conservarli in un luogo fresco. Dispore l'accumulatore di freddo sugli alimenti (qualora fornito in dotazione).
- Attendere che lo strato di brina si sciolga.
- Pulire l'apparecchio con un panno morbido, acqua tiepida e un po' di detersivo a pH neutro. L'acqua di lavaggio non deve finire nell'illuminazione o attraverso il foro di scarico nella bacinella di evaporazione.
- Lavare la guarnizione della porta solo con acqua e asciugare accuratamente.
- Dopo la pulizia, ricollegare l'apparecchio e accenderlo.
- Riporre al suo interno gli alimenti.
Dotazione
Per effettuare la pulizia tirare fuori tutti gli accessori dell'apparecchio (vedere il capitolo "Dotazione").
Contenitore del ghiaccio
Se i cubetti di ghiaccio non sono stati presi per molto tempo, i cubetti di ghiaccio giornata tendenza a ridursi, sanno distantio e tendono a formare un blocco unico. Per quello motivo è necessario pulire regolarmente il contentatore del ghiaccio.
Attenzione
Il contentitore del ghiaccio piano è pesante.
- Premere il tasto "Cubetti di ghiaccio/Ghiaccio tritato" per 3 secondi.
- Estrarre il contentatore per i cubetti di ghiauccio.
- Svuotare e pulire il contentitore di cubetti di ghiaccio.
- Spingere completeness Indietro il contentatore di cubetti di ghiaccio sui supporti finché si innesti.

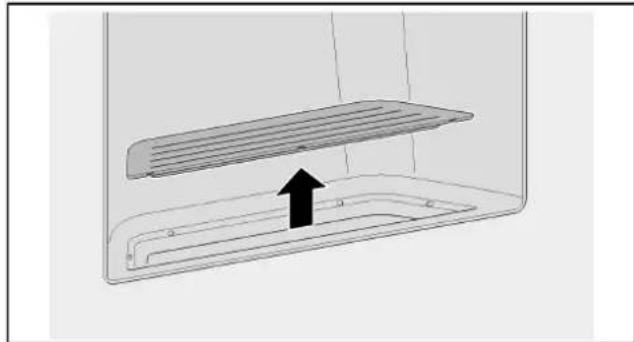

Vaschetta di raccolta dell'acqua
L'acqua versata si raccoglie nella vaschetta di raccolta acqua.
- Per svuotare e pulire, estrarre la griglia.
- Pulire la vaschetta di raccolta acqua con una spugna o un panno assorbente.
- Inserire la griglia.
Odori
Se si percepiscono odori sgradevoli:
- Estrarre la spina dalla presa o disattivare il fusibile.
- Estrarre tutti gli alimenti dall'apparecchio.
- Pulire l'interno dell'apparecchio (vedere il capitolo "Pulire l'apparecchio").
- Pulire tutte le confezioni.
- Chiudere ermeticamente gli alimenti con un forte aroma per impedire che l'odore si diffonda.
- Riaccendere l'apparecchio.
- Sistemare gli alimenti.
- Dopo 24 ore verificare I'eventuale formazione di odori.
Illuminazione (LED)
L'apparecchio è dotato di un'illuminazione LED che non richiede manutenzione.
Gli interventi di riparazione dell'illuminazione vanno eseguite esclusivamente dal servizio di assistenza tecnica o da tecnici specializzati autorizzati.
Risparmio energetico
Collocare l'apparecchio in un locale asciutto e con possibilità di aerazione. L'apparecchio non deve essere esesto alla luce solare diretta o trovarsi vicino a una fonte di calore (ad es. calorifero, fornello).
Utilizzare eventualmente un pannello isolante.
Lasciar raffreddare gli alimenti e le bevande calde prima di introdurli nell'apparecchio.
Riporre nel vano frigorifero i cibi congelati da scongelare e usare il freddo del cibo congelato per raffreddare gli alimenti.
Aprière l'apparecchio per il minor tempo possibile.
Per impedire che in caso di un'eventuale mancanza di corrente o di un'anomalia, gli alimenti si riscaldino rapidamente, posizionare un accumulatore di freddo nelle scomparto superiore direttamente sugli alimenti.
Accertarsi che la porta del vano congelatore sia sempre chiusa.
La disposizione degli accessori in dotazione non influisce in alcun modo sull'assorbimento energetico dell'apparecchio.
Per evitare un elevato consumo di corrente, pulire di tanto in tanto l'apertura di aerazione e sfiato con un pennellino o un aspirapolvere.
Rumori di funzionamento
Rumori normali
Ronzio
Motori in funzione (ad es. compressore, ventilatore).
Gorgoglio, scroscio o fruscio
Il refrigerante scorreattraverso i tubi o l'acqua nel produttore di ghiaccio.
Breve scatto
Motore, interruptore ed elettrovalvole si attivano/disattivano.
Rumore forte
I cubetti di ghiaccio pronti cadono dal produttore di ghiaccio nel contentatore di cubetti.
Eliminazione dei rumori
L'apparecchio non è in piano
Allineare l'apparecchio con l'ausilio di una livella a bolla d'aria. A quello scopo utilizzare i piedini regolabili dell'apparecchio o collocarvi qualcosa sotto.
L'apparecchio "tocca"
Allontanare l'apparecchio dai mobili o dagli appearecchi con i quali è a contatto.
I contentitori o i ripiani traballano o sono incastrati
Controllare le parti estraibili ed eventualmente insertirle di nuovo.
I contentitori si toccano
Allontanare leggermente i contentitori l'uno dall'altro.
Eliminazione di piccole anomalie
Prima di rivolgersi al servizio di assistenza tecnica:
verificare se non è possibile eliminare autonomamente l'anomalia, sulla base delle seguentiindicazioni.
I costi del diritto di chiamata al servizio di assistenza technique sono a carico del cliente -anche durante il periodo di garanzia!
Apparecchio
Guasto Possible causa Rimedio
| L'apparecchio non ha potenza di raffreddamento. L'illuminazione non funziona. Il display non si illumina. | Interruzione di corrente. Verificare se vi è energia elettrica. |
| Il dispositorio di sicurezza è disinserito. | Controllare il dispositorio di sicurezza. |
| La spina di alimentazione non è inserita correttamente. | Verificare se la spina è inserita correttamente. |
| Il refrigeratore si accende sempre più spesso e più a lungo. | Frequente aperture della porta dell'apparecchio. | Non aprire l'apparecchio se non è necessario. |
| Le aperture di aerazione e sfiato sono coperte. | Rimuovere gli ostacoli. |
| Inserimento di una grande quantità di alimenti. | Attivazione delle funzioni Raffreddamento Super o Congelamento Super. |
| La temperature nel vano frigoriferro o nel vano congelatore è troppo Bassa. | La temperature è impostata su valori troppo bassi. | Impostazione della temperatura su valori più caldi. |
Guasto Possibile causa Rimedio
| L'illuminazione (LED) non funziona. | L'illuminazione LED è difettosa. Vedere capitolo "Illuminazione (LED)" |
| L'interrutlore della luce è bloccato. Verificare se è possibile muovere l'interruttore della luce. |
| L'apparecchio è stato aperto per troppo tempo. L'illuminazione si disattiva dopo ca. 10 minuti. | Dopo la chiusura e l'apertura dell'apparecchio la luce si accende nuovamente. |
| Sono percepibili odori sgradevoli. | Alimenti con un odore forte non sono stati chiusi ermeticamente. | Pulire l'apparecchio. Chiodere ermeticamente alimenti con un odore forte (vedere il capitolo "Odori"). |
| Risùona il segnale acustico o l'indicatore di temperature lampeggia. La temperature nel vano frigorifero o nel vano congelatore è troppo alta! Pericolo per la conservazione degli alimenti. | La porta dell'apparecchio è aperta. Vedere il capitolo "Funzioni di allarme". |
| Sono stati introdotti troppi alimenti in una sola volta. | |
| Il contentitore di raffreddamento (se presente) non raffredda. | L'apparecchio è stato scollegato alla rete di alimentazione elettrica (interruzione di corrente o spina staccata). | Impostare nuovamente la temperature desiderata. |
Produttore di ghiaccio
Guasto Possible causa Rimedio
| Il produttore di ghiaccio non funziona. | Il produttore di ghiaccio non è collegato alla fornitura di energia elettrica. | Contattare il servizio assistenza clienti. |
| Il produttore di ghiaccio non riceve acqua fresca. | Assicurarsi che il collegamento idrico sia stato effettuato secondo le regole. |
| La temperature nel vano congelatore è troppo alta. | Verificare la temperature nel vano congelatore ed eventualmente impostarla su valori più bassi. |
| Il produttore di ghiaccio non produce abbastanza ghiaccio o il ghiaccio è deformato. | L'apparecchio o il produttore di ghiaccio è stato accesso molto tempo prima. | Occorreono circa 24 ore prima che inizi la produzione di ghiaccio. |
| È stata prelevata una grande quantità di ghiaccio. | Occorreono circa 24 ore prima che il contentitore del ghiaccio sia di nuovo piano. |
| Bassa pressione dell'acqua. Collegare | l'apparecchio escludamente alla pressione prestabilita (vedere il capitolo "Allacciamento dell'apparecchio", paragrafo "Allacciamento idrico"). |
| Filtro dell'acqua otturato o esaurito. Sostituire il filtrlo dell'acqua. |
| Guasto Possibile causa Rimedio |
| Il produttore di ghiaccio non produce ghiaccio. | Il produttore di ghiaccio è spento. Attivare il produttore di ghiaccio. |
| L'apparecchio non è alimentato con acqua. | Contattare l'installatore o l'impresa responsablee dell'approvigionamento idrico. |
| La conduttura dell'acqua è piegata. Chiudere l'afflusso di acqua alla valvola di arresto. Eliminare le pieghe, eventualmente farla sostituire. |
| Bassa pressione dell'acqua. Collegare l'apparecchio esclusivamente alla pressione prestabilità (vedere il capitolo "Allacciamento dell'apparecchio", paragrafo "Allacciamento idrico"). |
| La temperature nel vano congelatore è troppo alta. | Impostare la temperatura nel vano congelatore su valori più bassi. |
| Il contentitore di cubetti di ghiaccio non è inserto correttamente. | Verificare la posizione, eventualmente reinserirlo. |
| Valvola di arresto montata erroneamente. | Valvole errate possono causare una Bassa pressione dell'acqua e danni all'apparecchio. |
| Nel tubo di afflusso al produttore di ghiaccio si forma del ghiaccio. | Bassa pressione dell'acqua. Chiudere l'afflusso di acqua alla valvola di arresto. Eliminare le pieghe, eventualmente farla sostituire. |
| Valvola di arresto non aperta correttamente | Aprire completamente la valvola di arresto. |
| Dall'apparecchio fuorisesce acqua. | Tubo di allacciamento dell'acqua non ermetico. | Far sostituire il tubo con un pezzo originale del produttore. |
| Valvola di arresto montata erroneamente. | Valvole errate possono causare una Bassa pressione dell'acqua e danni all'apparecchio. |
| Il dispenser dell'acqua non eroga acqua. | La valvola antiritorno è stata montata capovolta. | Controllare la direzione di flusso. Apposite frece sulla valvola antiritorno indicano la direzione di flusso. |
| La griglia è ostruita. Chiudere l'afflusso di acqua alla valvola di arresto. Smontare e pulire la griglia. |
Servizio di assistenza clienti
È possibile trovare il servizio di assistenza tecnica più vicino consultando l'elenco Telefonico oppure l'elenco dei servizi di assistenza. Al servizio di assistenza bisogna comunicare il numero del prodotto (E) e il numero di fabbricazione (FD) dell'apparecchio.
Questi dati sono riportati sulla targhetta.
Per evitare viaggi inutili, ricordarsi di indicare sempre il numero del prodotto e il numero di fabbricazione. In questo modo è possibile evitare le spese supplementari che ne consuguono.
Riparazione e assistenza in caso di anomalie
I dati di contatto di tutti i paesi si trovano nell'elenco dei centri di assistenza clienti allegato.
1800-522822 Linea verde
CH 0848 840 040
