BEDIENUNGSANLEITUNG KA3902B20G NEFF
Kühl- und Gefrierkombination
Kühl- und Gefrierkombination
Inhaltsverzeichnis
Sicherheits- und Warnhinweise 7 Hinweise zur Entsorgung 8 Lieferumfang 8 Gerät aufstellen 8 Aufstellmaße 10 Türöffnungswinkel 10 Gerät anschließen 11 Türenmontage 14 Gerät kennenlernen 15 Gerät einschalten 17 Temperatur einstellen 17 Super-Kühlen 17 Super-Gefrieren 18 Tastensperre (Kindersicherung) 18 Alarmfunktionen 18 Temperatureinheit 19 Energiesparmodus 19 Symbol Wasserfilter 19 Nutzinhalt 20 Der Kühlraum 20 Der Kaltlagerbehälter 20 Der Gefrierraum 21 Max. Gefriervermögen 21 Gefrieren und Lagern 21 Frische Lebensmittel einfrieren 21 Gefriergut auftauen 22 Eis- und Wasserausgabe 22 Wasserfilter 24 Leistungsdatenblatt 26 Ausstattung 27 Gerät ausschalten und stilllegen 28 Abtauen 28 Gerät reinigen 29 Gerüche 29 Beleuchtung (LED) 29 Energie sparen 30 Betriebsgeräusche 30 Kleine Störungen selbst beheben 31 Kundendienst 32
Inhaltsverzeichnis
Sicherheits- und Warnhinweise
Bevor Sie das Gerät in Betrieb nehmen
Lesen Sie die Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthält wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes.
Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanleitung missachten. Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf.
Technische Sicherheit
Das Gerät enthält in geringer Menge das umweltfreundliche, aber brennbare Kältemittel R600a. Achten Sie darauf, dass die Rohre des Kältemittel-Kreislaufes bei Transport oder Montage nicht beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden.
Bei Beschädigung
offenes Feuer oder Zündquellen vom Gerät fernhalten, ■ Raum für einige Minuten gut durchlüften, Gerät ausschalten und Netzstecker ziehen, Kundendienst benachrichtigen.
Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen.
Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Inneren des Gerätes.
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, den Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. Unsachgemäße Installationen und Reparaturen können den Benutzer erheblich gefährden.
Reparaturen dürfen nur durch den Hersteller, den Kundendienst oder eine ähnlich qualifizierte Person durchgeführt werden.
Es dürfen nur Originalteile des Herstellers benutzt werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.
Eine Veränderung der Netzanschlussleitung darf nur über den Kundendienst bezogen werden.
Beim Gebrauch
- Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter). Explosionsgefahr!
- Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen. Stromschlaggefahr! Keine spitzen oder scharfkantigen Gegenstände verwenden, um Reif- und Eisschichten zu entfernen. Sie könnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes Kältemittel kann sich entzünden oder zu Augenverletzungen führen.
Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern. Explosionsgefahr! ■ Sockel, Auszüge, Türen usw. nicht als Trittbrett oder zum Abstützen missbrauchen. Zum Abtauen und Reinigen Netzstecker ziehen oder Sicherung ausschalten. Am Netzstecker ziehen, nicht am Anschlusskabel. - Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern. Kunststoffteile und Türdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffteile und Türdichtung werden sonst porös. ■ Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen. - Dieses Gerät ist von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten oder mangelndem Wissen nur zu benutzen, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Anweisung erhalten haben, wie das Gerät zu benutzen ist. - Im Gefrierraum keine Flüssigkeiten in Flaschen und Dosen lagern (besonders kohlensäurehaltige Getränke). Flaschen und Dosen können platzen! - Nie Gefriergut sofort, nachdem es aus dem Gefrierraum genommen wird, in den Mund nehmen. Gefrierverbrennungsgefahr! - Vermeiden Sie längeren Kontakt der Hände mit dem Gefriergut, Eis oder den Verdampferrohren usw. Gefrierverbrennungsgefahr!
Vermeidung von Risiken für Kinder und gefährdete Personen
Gefährdet sind:
Kinder, ■ Personen, die körperlich, psychisch oder in ihrer Wahrnehmung eingeschränkt sind, ■ Personen, die nicht genügend Wissen über die sichere Bedienung des Gerätes haben.
Maßnahmen:
- Sicherstellen, dass Kinder und gefährdete Personen die Gefahren verstanden haben. Eine für die Sicherheit verantwortliche Person muss Kinder und gefährdete Personen am Gerät beaufsichtigen oder anleiten. Nur Kinder ab 8 Jahren das Gerät benutzen lassen. Bei der Reinigung und Wartung Kinder beaufsichtigen. Niemals Kinder mit dem Gerät spielen lassen.
Allgemeine Bestimmungen
Das Gerät eignet sich
zum Kühlen und Gefrieren von Lebensmitteln, zur Eisbereitung.
Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.
Dieses Gerät ist für den häuslichen Gebrauch im Privathaushalt und das häusliche Umfeld bestimmt.
Das Gerät ist funkentstört nach EU-Richtlinie 2004/108/EC.
Der Kältekreislauf ist auf Dichtheit geprüft.
Dieses Erzeugnis entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte (EN 60335-2-24).
Hinweise zur Entsorgung
Verpackung entsorgen
Die Verpackung schützt Ihr Gerät vor Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte halten Sie mit: Entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Fachhändler oder bei der Gemeindeverwaltung.
Altgerät entsorgen
Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
Bei ausgedienten Geräten:
- Netzstecker ziehen.
- Anschlusskabel durchtrennen und mit dem Netzstecker entfernen.
- Ablagen und Behälter nicht herausnehmen, um Kindern das Hineinklettern zu erschweren!
- Kinder nicht mit dem ausgedienten Gerät spielen lassen. Erstickungsgefahr!
Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigen.
Lieferumfang
Prüfen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden.
Wenden Sie sich bei Beanstandungen an den Händler, bei dem Sie das Gerät erworben haben, oder an unseren Kundendienst.
Die Lieferung besteht aus folgenden Teilen:
Standgerät, Ausstattung (modellabhängig), Beutel mit Montagematerial, Gebrauchs- und Montageanleitung, Kundendienstheft, Garantiebeilage, Informationen zu Energieverbrauch und Geräuschen
Gerät aufstellen
Transport
Das Gerät ist schwer und muss beim Transport und bei der Montage gesichert werden.
Aufgrund des Gewichts und der Abmessungen des Gerätes und um das Risiko von Verletzungen oder Schäden am Gerät zu minimieren, sind mindestens zwei Personen für die sichere Aufstellung des Gerätes erforderlich.
Die Rollen sind ausschließlich für die Montage vorgesehen. Das Gerät nicht mit Hilfe der Rollen transportieren.
Das Gerät darf mit den Rollen nicht auf unebenen oder weichen Böden bewegt werden.
Aufstellort
Zum Aufstellen eignet sich ein trockener, belüftbarer Raum. Der Aufstellplatz sollte nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Nähe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein:
Zu Elektro- oder Gasherden 3 cm. Zu Öl- oder Kohleanstellherden 30 cm.
Untergrund
Der Boden am Aufstellort darf nicht nachgeben. Falls notwendig den Boden verstärken.
Das Gerät ist sehr schwer. Leergewicht der folgenden Tabelle entnehmen.
| Ausführung mit Eis- und Wasserausgabe | 107 kg |
| Ausführung mit Eis- und Wasserausgabe und Kaltlagerbehälter | 109 kg |
| Ausführung mit Eis- und Wasserausgabe, Kaltlagerbehälter und Barfach | 111 kg |
Wandabstand
Beim Aufstellen in einer Raumecke oder Nische sind seitliche Mindestabstände einzuhalten (siehe Kapitel Aufstellmaße), damit die Gerätetüren bis zum Anschlag geöffnet werden können.
Übersteigt die Tiefe der benachbarten Kücheneinrichtungen 65 cm, sind seitliche Mindestabstände einzuhalten, um den vollen Türöffnungswinkel auszunutzen (siehe Kapitel Türöffnungswinkel).

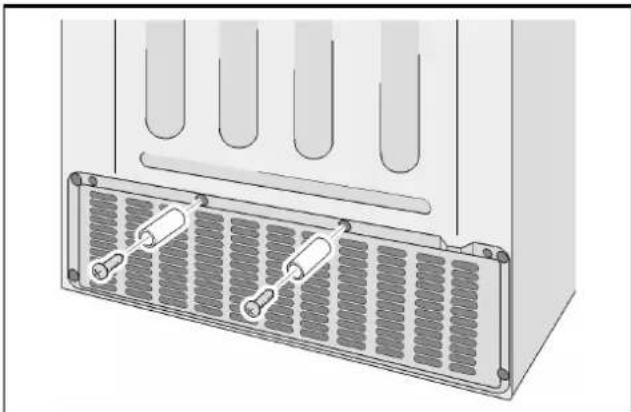

Mindestabstand zur Rückwand
Die beiliegenden Abstandshalter mit den Schrauben an den darauf vorgesehenen Öffnungen an der Geräterückseite befestigen.
Durch die Abstandshalter wird der Mindestabstand von 22 mm zur Wand eingehalten und die Belüftung ist gewährleistet.
Raumtemperatur und Belüftung beachten
Raumtemperatur
Das Gerät ist für eine bestimmte Klimaklasse ausgelegt. Abhängig von der Klimaklasse kann das Gerät bei folgenden Raumtemperaturen betrieben werden.
Die Klimaklasse ist auf dem Typenschild zu finden.
| Klimaklasse zulässige Raumtemperatur |
| SN +10 °C bis 32 °C |
| N +16 °C bis 32 °C |
| ST +16 °C bis 38 °C |
| T +16 °C bis 43 °C |
Hinweis
Das Gerät ist innerhalb der Raumtemperaturgrenzen der angegebenen Klimaklasse voll funktionsfähig. Wird ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betrieben, können Beschädigungen am Gerät bis zu einer Temperatur von +5 °C ausgeschlossen werden.
Belüftung
Die erwärmte Luft muss ungehindert abziehen können. Die Kühlmaschine muss sonst mehr leisten. Dies erhöht den Stromverbrauch. Daher: Nie Be- und Entlüftungsöffnung abdecken oder zustellen!

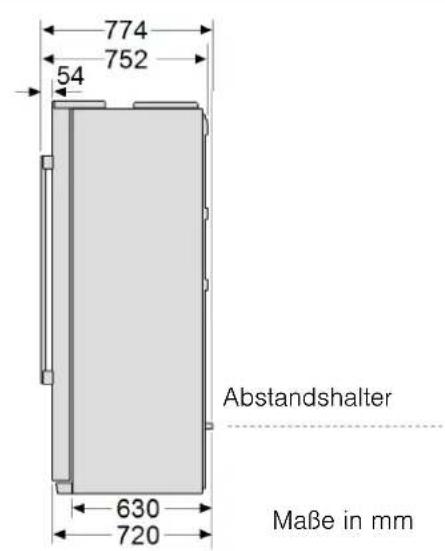

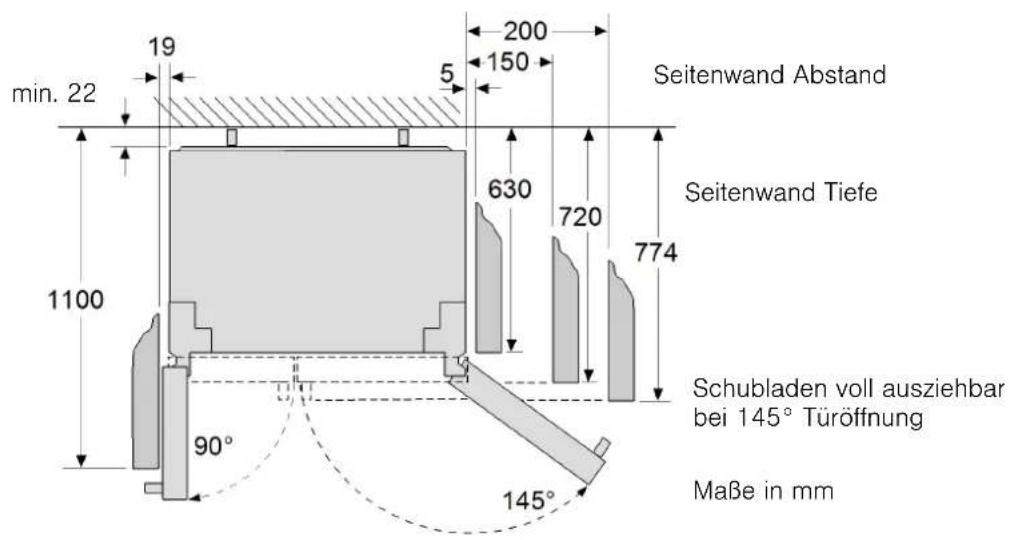

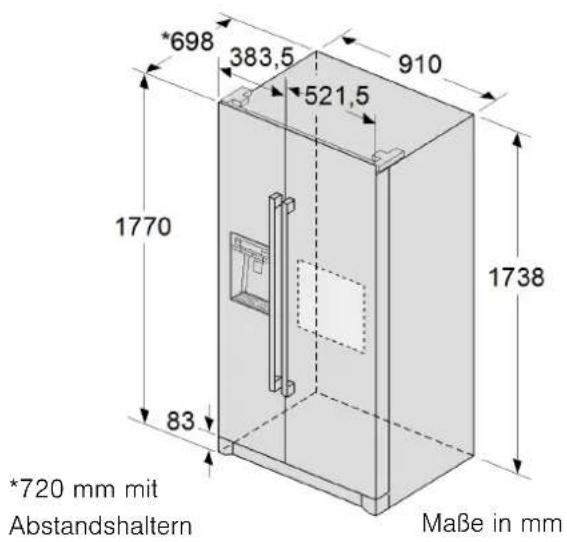

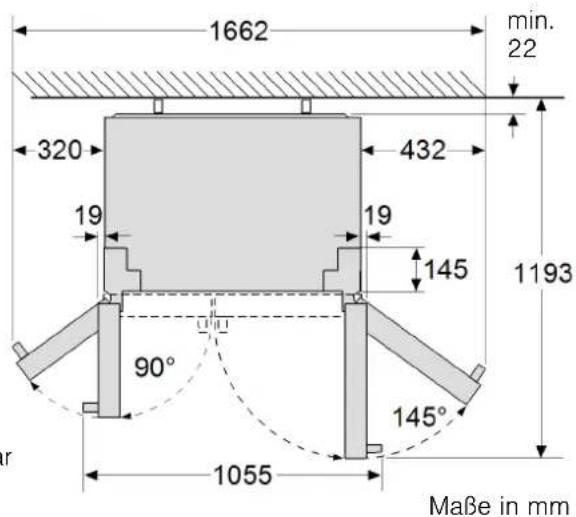

Aufstellmaße

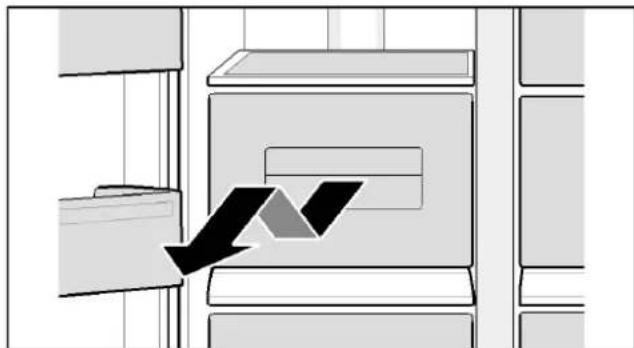

Schubladen voll ausziehbar bei 145° Türöffnung
Türöffnungswinkel
Gerät anschließen
Nach dem Aufstellen des Gerätes mindestens 1 Stunde warten, bis das Gerät in Betrieb genommen wird.
Während des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert.
Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Kapitel Gerät reinigen).
Den Wasseranschluss unbedingt vor dem elektrischen Anschluss durchführen.
Die Transportsicherungen der Ablagen und Absteller erst nach dem Aufstellen entfernen.
Wasseranschluss
Gefahr durch Stromschlag und Gefahr von Sachschäden!
Vor allen Arbeiten am Wasseranschluss das Gerät vom Stromnetz trennen.
Der Wasseranschluss darf nur von einem sachkundigen Installateur nach den Vorschriften des Sanitärhandwerks und des zuständigen Wasserwerks vorgenommen werden.
Es wird ein 3/4 Zoll Wasseranschluss benötigt, um das Gerät anschließen zu können.
Das Gerät an eine Trinkwasserleitung anschließen:
Mindestdruck: 1,0 bar Maximaldruck: 8,0 bar.
Wenden Sie sich an ein Sanitärgeschäft, wenn Sie nicht sicher sind, wie man den vorhandenen Wasserdruck prüft.
Achtung
Bei einem Wasserdruck über 5,5 bar muss ein Druckminderventil eingebaut werden, ansonsten besteht die Gefahr von Wasserschäden. Bei einem Wasserdruck unter 1,0 bar ist der Eisbereiter nicht funktionsfähig.
Der Wasserhahn zum Anschließen der beiliegenden Anschlussleitung sollte frei zugänglich sein.
Das Gerät darf nur an eine Kaltwasserleitung angeschlossen werden.
Geschmack und Geruch des Wassers können durch die Installation der beiliegenden Filterpatrone verbessert werden. Beachten Sie in diesem Fall die abweichenden Anschlussbedingungen (siehe Kapitel Wasserfilter).
Hinweis
Nach dem Einschalten des Gerätes kann an der Wasserausgabe Wasser heraustropfen. Nach ca. 24 Stunden, wenn das Gerät seine Betriebstemperatur erreicht hat, hört das Tropfen auf.
Anschließen
Achtung
Gefahr von Lecks und Wasserschäden.
Folgende Punkte beachten:
Anschlussleitung nicht knicken. Anschlussleitung gerade abschneiden. Anschlussleitung nicht mit einer Zange abzwicken. Anschlussleitung bis zum Anschlag in die Schraubmuffe und das Rücklaufstopp-Ventil stecken. - Schraubmuffe von Hand festziehen. Keine Zange verwenden. Durchflussrichtung des Rücklaufstopp-Ventils prüfen. Pfeile auf dem Rücklaufstopp-Ventil zeigen die Durchflussrichtung.
- Anschlussleitung bis zum Anschlag in das Rücklaufstopp-Ventil stecken.
- Hülle am Rücklaufstopp-Ventil schrauben und mit einer Schraube befestigen.
- Sieb in das Reduzierstück stecken.
Hinweis
Das Sieb muss jährlich gereinigt werden. Wenn sich im Wasser viele Partikel befinden, das Sieb früher reinigen.
de

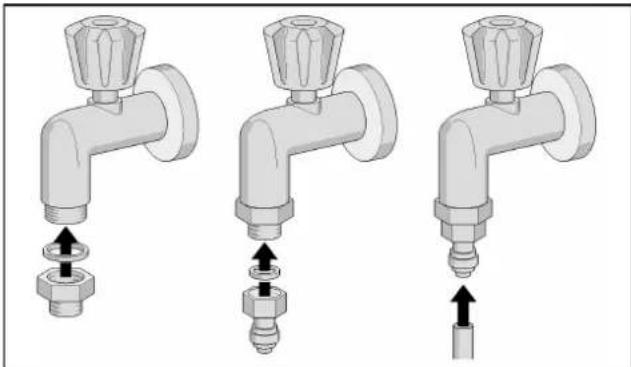

- Schraubmuffe am Wasserhahn anschließen.
- Anschlussleitung bis zum Anschlag in die Schraubmuffe stecken.

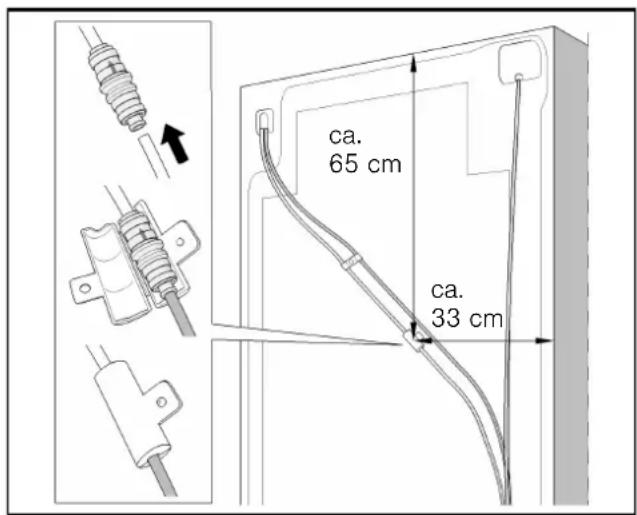

- Anschlussleitung in Schleifen oder Windungen legen, damit das Gerät von der Wand abgerückt werden kann.
Anschlussleitung kann mit beiliegenden Schellen an der Raumwand befestigt werden.
Achtung
Auf keinen Fall in das Gerät bohren oder schrauben!

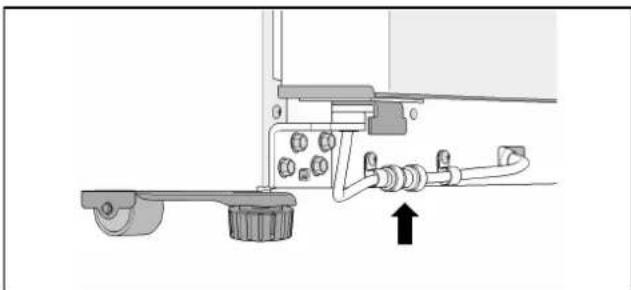

Wasseranschluss auf Dichtheit prüfen
Warnung
Gefahr durch Stromschlag und Gefahr von Sachschaden!
Vor allen Arbeiten am Wasseranschluss das Gerät vom Stromnetz trennen.
- Wasserhahn öffnen und kurz warten, bis die Wasserleitungen im Gerät mit Wasser gefüllt sind.
- Anschlussleitung und alle Verbinder auf Dichtheit prüfen.
- Gerätetüren öffnen.
- 3 Schrauben herausdrehen und Sockelleiste abnehmen.
- Verbinder zur Gefrierraumtür auf Dichtheit prüfen.

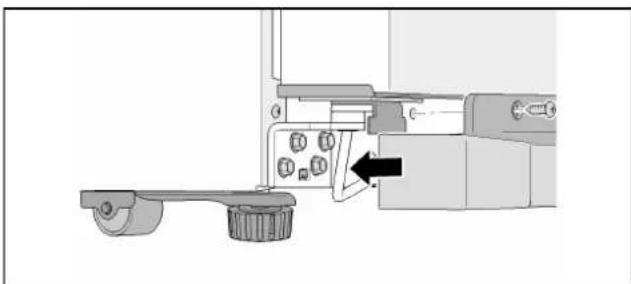

- Sockelleiste ansetzen und mit 3 Schrauben befestigen.

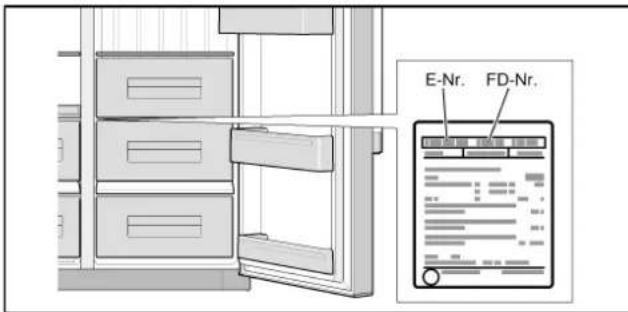

Elektrischer Anschluss
Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein.
Das Gerät entspricht der Schutzklasse I. Über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220-240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer 10-A-bis 16-A-Sicherung abgesichert sein.
Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Diese Angaben finden Sie auf dem Typenschild.
Warnung
Das Gerät darf auf keinen Fall an elektronische Energiesparstecker angeschlossen werden.
Zum Gebrauch unserer Geräte können sinus- und netzgeführte Wechselrichter verwendet werden. Netzgeführte Wechselrichter werden bei Photovoltaikanlagen verwendet, die direkt ans öffentliche Stromnetz angeschlossen werden. Bei Inselösungen (z. B. bei Schiffen oder Gebirgshütten), die keinen direkten Anschluss ans öffentliche Stromnetz haben, müssen sinusgeführte Wechselrichter verwendet werden.

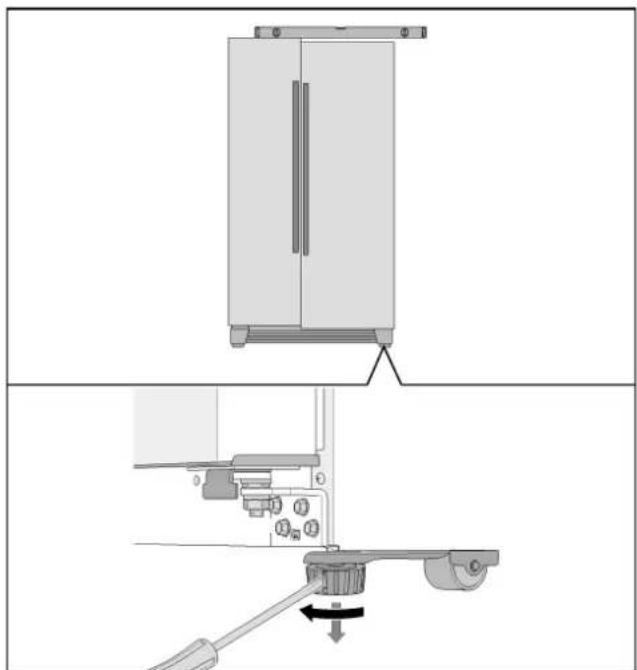

Gerät ausrichten
Hinweis

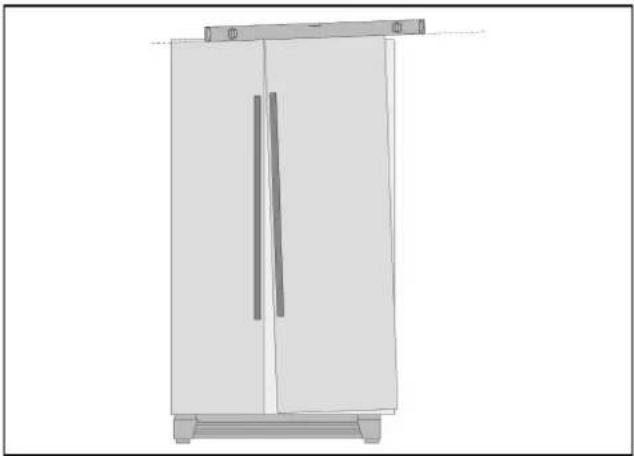

Damit das Gerät einwandfrei funktioniert, muss es mit einer Wasserwaage eben ausgerichtet sein.
Steht das Gerät schief, kann dies dazu führen, dass das Wasser aus dem Eisbereiter ausläuft, ungleiche Eiswürfel hergestellt werden oder die Türen nicht richtig schließen.
- Gerät auf den vorgesehenen Platz stellen.

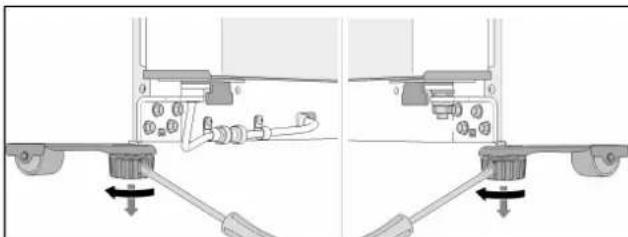

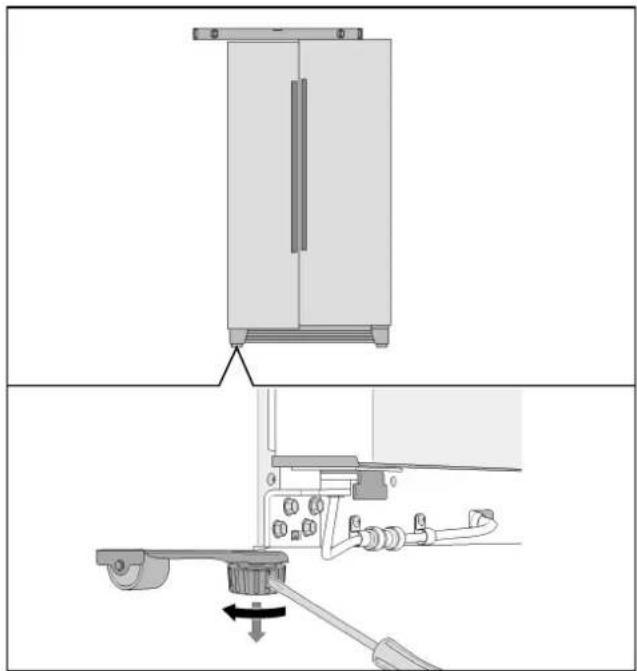

- Damit das Gerät nicht wegrollen kann, die zwei vorderen Füße herausdrehen, bis sie fest auf dem Boden stehen.
- Füße drehen, bis das Gerät exakt ausgerichtet ist. Die Gerätetüren als Anhaltspunkt nehmen.
- Gefrierraumtür ist tiefer:
- Kühlraumtür ist tiefer:

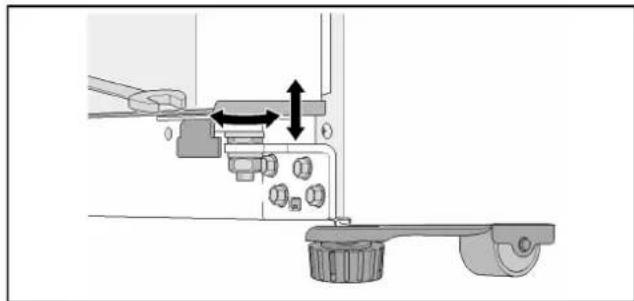

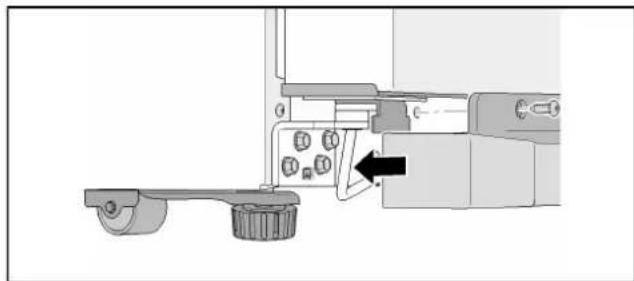

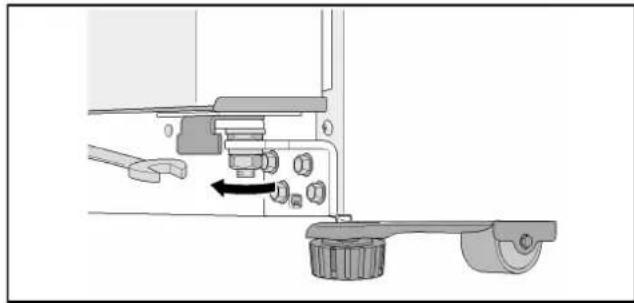

Wenn das Gerät exakt ausgerichtet ist, aber eine Gerätetür tiefer steht:
- Gerätetüren öffnen. 2.3 Schrauben herausdrehen und Sockelleiste abnehmen.
- Mutter lösen.
- Einstell-Mutter drehen, bis die Gerätetüren ausgerichtet sind.
- Gefrierraumtür ist tiefer: Einstell-Mutter gegen den Uhrzeigersinn drehen.
- Kühlraumtür ist tiefer: Einstell-Mutter im Uhrzeigersinn drehen.
- Mutter festziehen.
- Sockelleiste ansetzen und mit 3 Schrauben befestigen.
Hinweis
Durch das Eigengewicht und die Beladung der Tür mit Lebensmitteln kann es vorkommen, dass sich die Kühlraumtür neigt, auch wenn das Gerät selbst gerade steht. Der Türspalt ist oben und unten ungleich.
Wenn der Türspalt oben und unten ungleich ist:

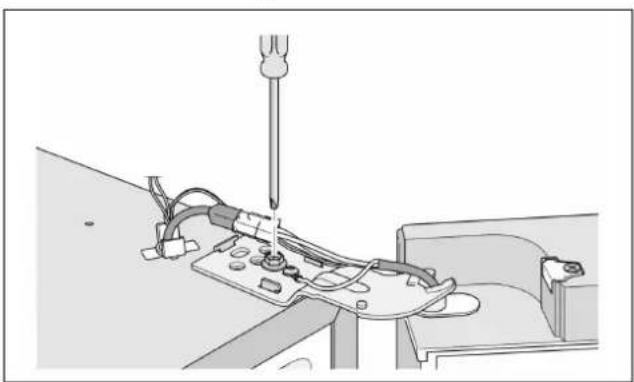

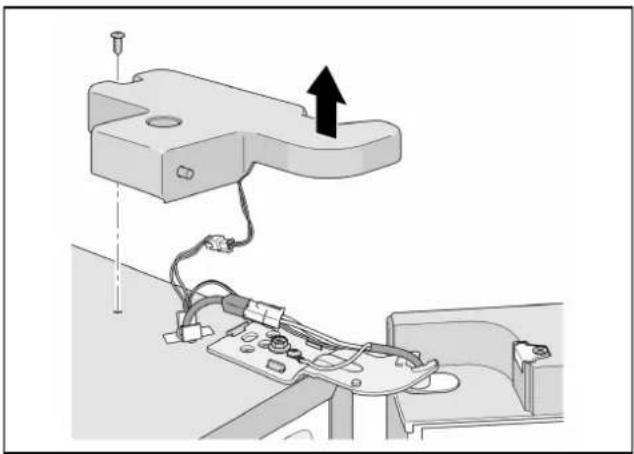

- 2 Schrauben herausdrehen und obere Scharnierabdeckung abnehmen.
- Scharnierschraube lösen. Schraube nicht vollständig herausdrehen!
- Neigung der Kühlraumtür einstellen.
- Scharnierschraube festziehen.
- Scharnierabdeckung ansetzen und mit 2 Schrauben befestigen.
Türenmontage
Wenn das Gerät nicht durch die Wohnungstüren passt, können die Türgriffe oder Gerätetüren abgenommen werden.
Hinweis
Die Demontage der Türgriffe oder Gerätetüren darf nur durch den Kundendienst erfolgen. Die Kosten dazu können Sie bei Ihrem zuständigen Kundendienst erfragen.
Gerät kennenlernen

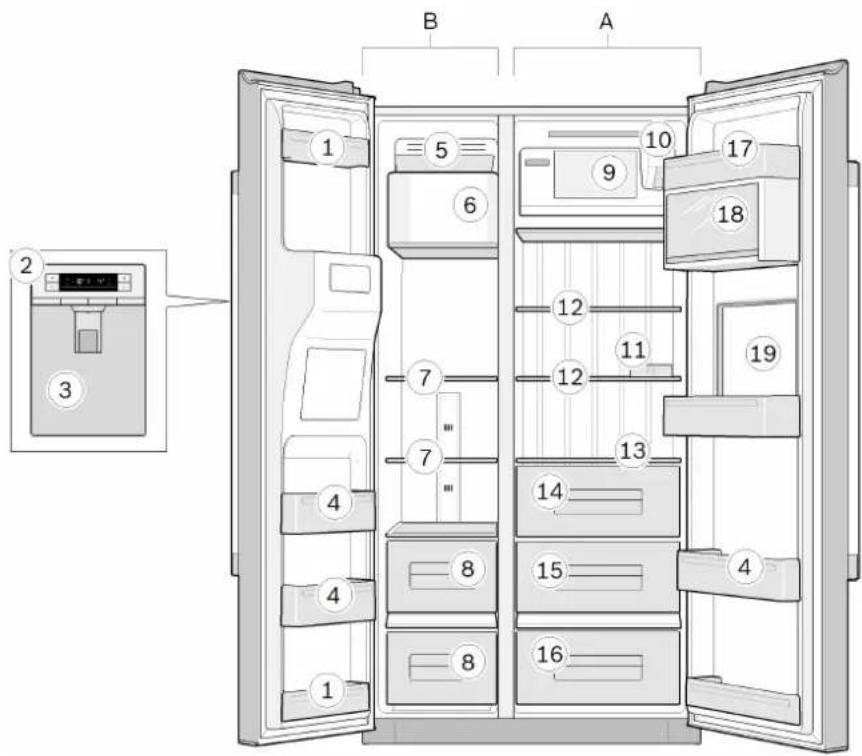

Gerät
Die Ausstattung der Modelle kann variieren.
Abweichungen bei den Abbildungen sind möglich.
A Kühlraum
B Gefrierraum (4 Sterne)

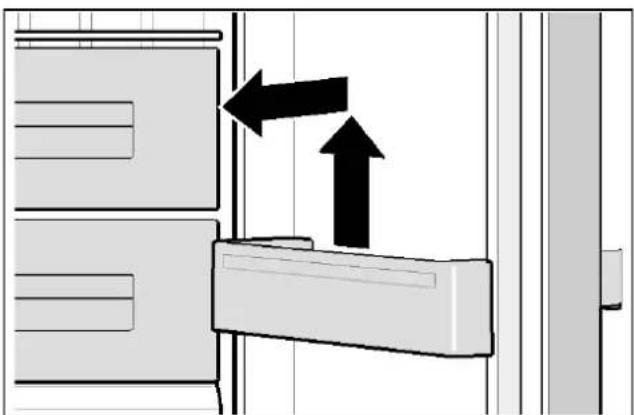

1 Türablagen (2-Sterne-Fach)
Hinweis
Nur diese Türablagen haben 2 Sterne, der übrige Gefrierraum hat 4 Sterne.

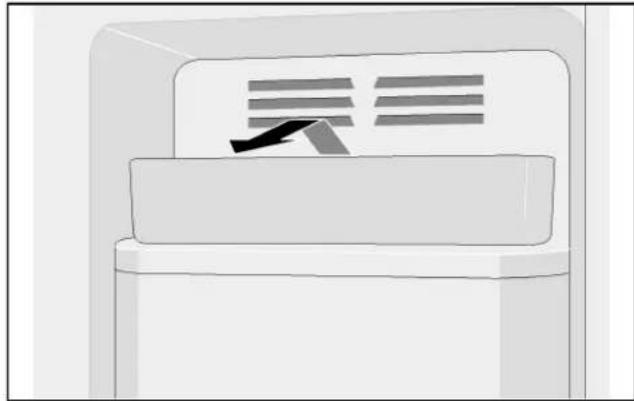

2 Bedienelemente 3 Eis- und Wasserausgabe 4 Türablagen 5 Eiswürfelschale 6 Eisbereiter 7 Glasablagen Gefrierraum 8 Gefrierraum-Schubladen 9 Ablage 10 Wasserfilter 11 Eierschale 12 Glasablagen Kühlraum 13 Glasablage 14 Gemüse-Schublade 15 Früchte-Schublade 16 Kaltlagerbehälter (nicht bei allen Modellen) 17 Butter- und Käsefach 18 Türablage mit Klappe 19 Barfach (nicht bei allen Modellen)
de

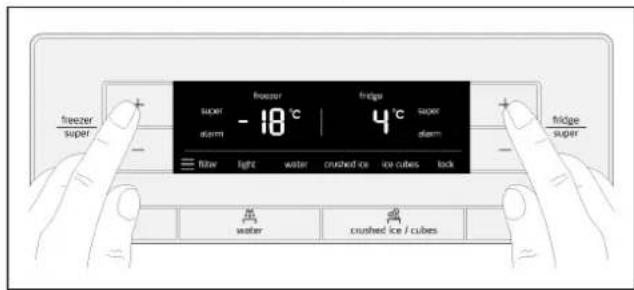

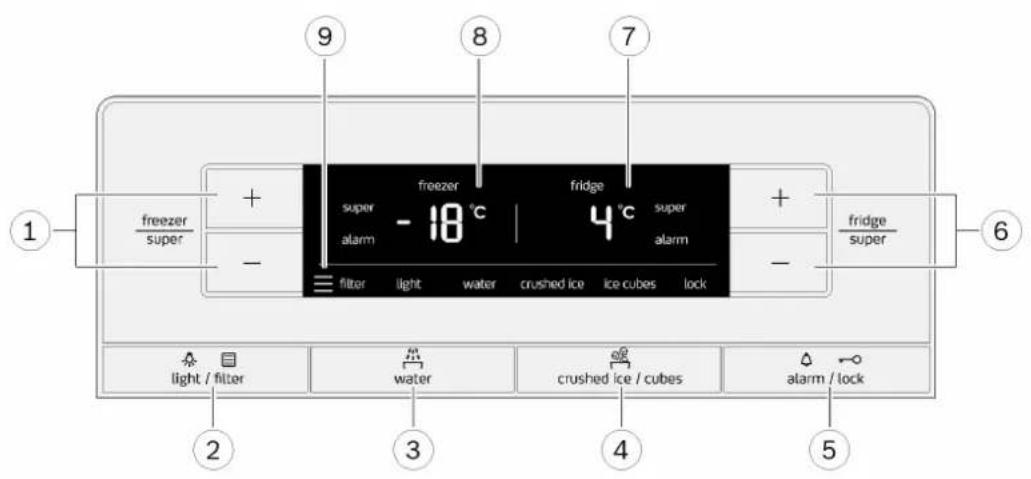

Bedienelemente
1 Tasten „freezer/super"
Temperatur im Gefrierraum einstellen. ■ Funktion „Super-Gefrieren" ein- und ausschalten.

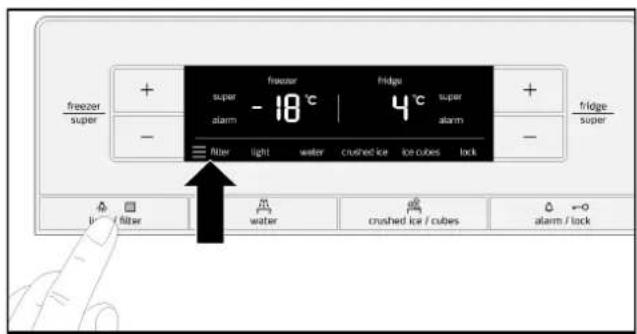

2 Taste „Licht/Filter"
■ Beleuchtung für die Eis- und Wasserausgabe ein- und ausschalten. Filteranzeige zurücksetzen.

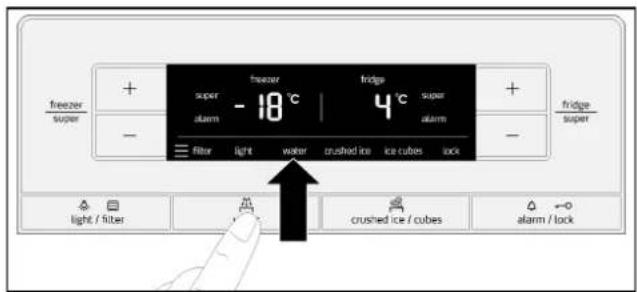

3 Taste „Wasser“

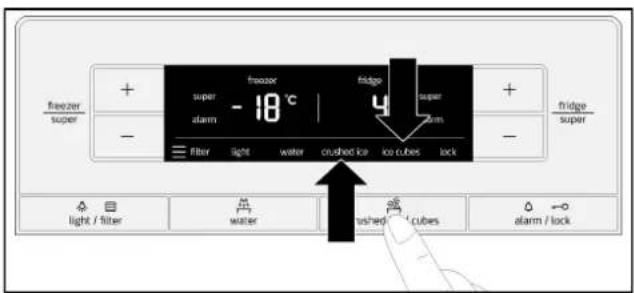

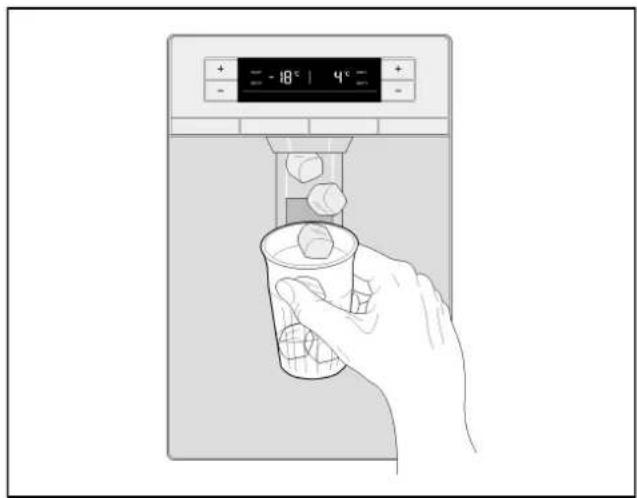

4 Taste „Eiswürfel/CRush-Eis“

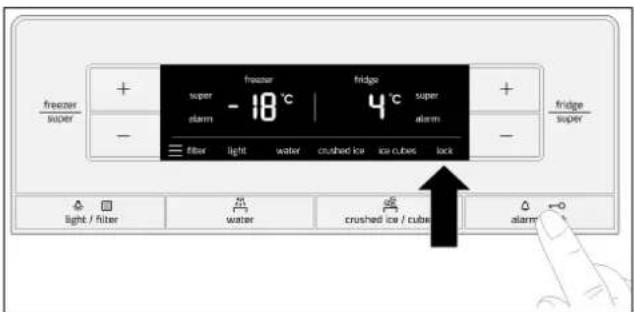

5 Taste „Alarm aus/Sperren“
Anzeige des Temperaturalarms ausschalten. Tastensperre (Kindersicherung) ein- und ausschalten.
6 Tasten „fridge/super“
Temperatur im Kühlraum einstellen. ■ Funktion „Super-Kühlen" ein- und ausschalten.
7 Anzeigefeld Kühlraum
Temperatur im Kühlraum. Symbol "super" bei eingeschalteter Funktion "Super-Kühlen". Symbol "alarm" bei anliegendem Alarm im Kühlraum.
8 Anzeigefeld Gefrierraum
Temperatur im Gefrierraum. Symbol "super" bei eingeschalteter Funktion "Super-Gefrieren". Symbol "alarm" bei anliegendem Alarm im Gefrierraum.
9 Symbole im Anzeigefeld
Wasserfilter
Status der Filterpatrone.
Beleuchtung
Beleuchtung der Eis- und Wasserausgabe ist eingeschaltet.
Wasser
Ausgabe von Wasser ist eingeschaltet.
Eiswürfel
Ausgabe von Eiswürfeln ist eingeschaltet.
Crush-Eis
Ausgabe von Crush-Eis ist eingeschaltet.
Tastensperre (Kindersicherung)
Tastensperre ist eingeschaltet.

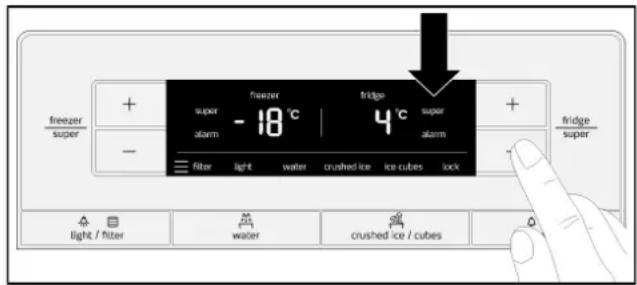

Gerät einschalten
Den Netzstecker in die Steckdose einstecken. Das Gerät beginnt zu kühlen.
Bei erstmaliger Inbetriebnahme ist die Alarmfunktion deaktiviert, bis das Gerät die eingestellte Temperatur erreicht hat. Bei Wiederinbetriebnahme nach längerem Ausschalten des Gerätes kann der Temperaturalarm ausgelöst werden.
Die Temperaturanzeigen blinken und die Anzeigefelder zeigen das Symbol „alarm“ an, bis das Gerät die eingestellten Temperaturen erreicht hat.

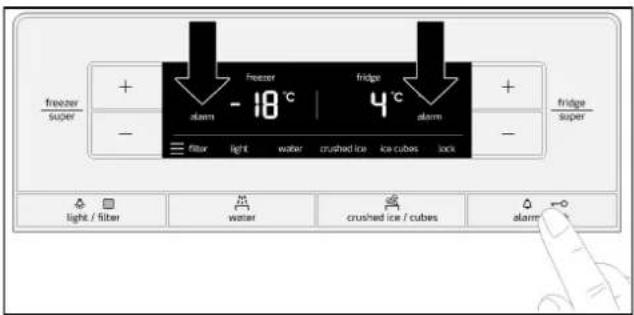

Durch Drücken der Taste „Alarm aus/Sperren“ wird die Anzeige des Temperaturalarms ausgeschaltet.
Die Beleuchtungen leuchten bei geöffneten Gerätetüren.
Vom Werk aus sind folgende Temperaturen empfohlen und voreingestellt:
Kühlraum +4°C, Gefrierraum -18°C.
Hinweise zum Betrieb
Nach dem Einsatz kann es mehrere Stunden dauern, bis die eingestellten Temperaturen erreicht sind. Vorher keine Lebensmittel in das Gerät legen. Durch das vollautomatische NoFrost-System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht notwendig. Die Stirnstellen des Gehäuses werden teilweise leicht beheizt, dies verhindert Schwitzwasserbildung im Bereich der Türdichtung. Lässt sich die Gefrierraum-Tür nach dem Schließen nicht sofort wieder öffnen, warten Sie einen Moment, bis sich der entstandene Unterdruck ausgeglichen hat.
Temperatur einstellen
Kühlraum

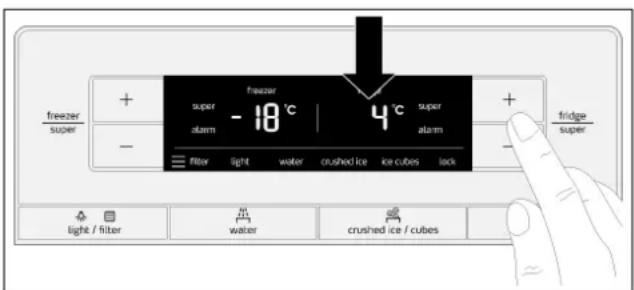

Die Temperatur ist von +2 °C bis +8 °C einstellbar. Die Tasten „fridge/super +“ oder „fridge/super -“ so oft drücken, bis die gewünschte Kühlraum-Temperatur eingestellt ist.
Der zuletzt eingestellte Wert wird gespeichert. Die eingestellte Temperatur wird auf dem Anzeigefeld des Kühlraums angezeigt.

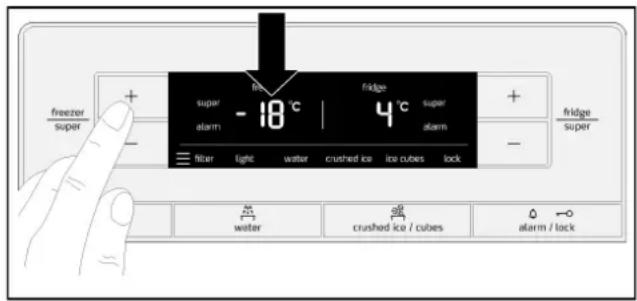

Gefrierraum

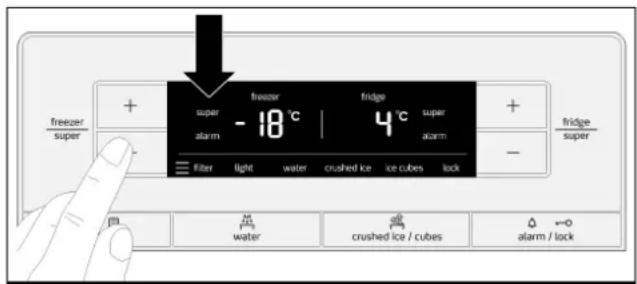

Die Temperatur ist von -16 °C bis -22 °C einstellbar. Die Tasten „freezer/super +“ oder „freezer/super -“ so oft drücken, bis die gewünschte Gefrierraum-Temperatur eingestellt ist.
Der zuletzt eingestellte Wert wird gespeichert. Die eingestellte Temperatur wird auf dem Anzeigefeld des Gefrierraums angezeigt.
Super-Kühlen
Beim Super-Kühlen wird der Kühlraum ca. 40 Minuten lang so kalt wie möglich gekühlt. Danach wird die Temperatur automatisch auf +4 °C eingestellt.
Das Super-Kühlen einschalten, z. B.
vor dem Einlegen großer Mengen Lebensmittel zum Schnellkühlen von Getränken.
Hinweis
Ist das Super-Kühlen eingeschaltet, kann es zu erhöhten Betriebsgeräuschen kommen.
Einschalten
Die Taste „fridge/super -“ so oft drücken, bis das Anzeigefeld des Kühlraums „super“ anzeigt.
Ausschalten
Die Taste „fridge/super +“ drücken.
Hinweis
Auf dem Anzeigefeld erlischt "super". Die Temperatur wird automatisch auf +4 °C eingestellt.
Super-Gefrieren
Lebensmittel sollen möglichst schnell bis zum Kern durchgefroren werden, damit Vitamine, Nährwerte, Aussehen und Geschmack erhalten bleiben.
Schalten Sie eine Stunde vor dem Einlegen der frischen Lebensmittel das Super-Gefrieren ein, um einen unerwünschten Temperaturanstieg zu vermeiden.
Im Allgemeinen genügen 4 - 6 Stunden.
Das Gerät arbeitet nach dem Einschalten ständig. Dadurch wird im Gefrierraum eine sehr kalte Temperatur erreicht.
Das Super-Gefrieren schaltet automatisch nach ca. 48 Stunden ab.
Soll das maximale Gefriervolumen genutzt werden, ist das Super-Gefrieren 24 Stunden vor dem Einlegen der frischen Ware einzuschalten.
Kleinere Mengen Lebensmittel (bis zu 2 kg) können Sie ohne Super-Gefrieren einfrieren.
Hinweis
Ist das Super-Gefrieren eingeschaltet, kann es zu erhöhten Betriebsgeräuschen kommen.
Einschalten
Die Taste „freeze/super -“ so oft drücken, bis das Anzeigefeld des Gefrierraums „super" anzeigt.
Ausschalten
Die Taste „freezer/super ^+“ drücken.
Hinweis
Auf dem Anzeigefeld erlischt „super“. Die Temperatur wird automatisch auf die vor dem Super-Gefrieren eingestellte Temperatur umgestellt.
Tastensperre (Kindersicherung)
Bei eingeschalteter Tastensperre sind alle Tasten gesperrt.
Bei eingeschalteter Tastensperre kann bei einem Warnsignal mit der Taste „Alarm aus/Sperren“ das Warnsignal ausgeschaltet werden.
Einschalten
Die Taste „Alarm aus/Sperren“ drücken.
Das Anzeigefeld zeigt das Symbol „Tastensperre“ an.
Ausschalten
Die Taste „Alarm aus/Sperren“ 3 Sekunden drücken.
Alarmfunktionen
Türalarm
Der Türalarm schaltet sich ein, wenn eine Gerätetür länger als eine Minute offen steht. Der Warnton wiederholt sich alle 60 Sekunden für die Dauer von 5 Minuten. Durch Schließen der Tür schaltet sich der Warnton wieder aus.

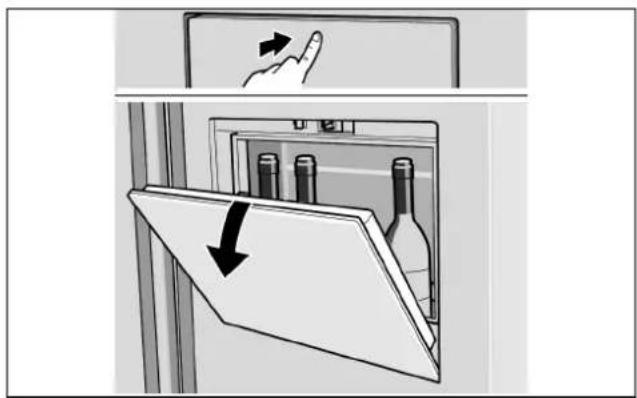

Der Türalarm schaltet sich auch ein, wenn das Barfach länger als eine Minute offen steht.
Temperaturalarm
Das Anzeigefeld zeigt den Temperaturalarm an, wenn es im Kühl- oder Gefrierraum zu warm ist und die Lebensmittel gefährdet sind.
Das entsprechende Anzeigefeld zeigt die höchste Temperatur und „alarm" an.
Kühlraum
Wenn es im Kühlraum zu warm geworden ist, erwärmtes Kühlgut vor dem Verzehr erhitzen. Rohe Lebensmittel im Zweifelsfall nicht mehr verwenden.
Gefrierraum
An- oder aufgetautes Gefriergut nicht wieder einfrieren. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden.
Die maximale Lagerdauer nicht mehr voll nutzen.
Ohne Gefahr für das Gefriergut kann sich der Alarm einschalten:
bei Inbetriebnahme des Gerätes, beim Einlegen großer Mengen frischer Lebensmittel, bei zu lange geöffneter Gefrierraum-Tür.
Alarm ausschalten
Taste „Alarm aus/Sperren“ drücken.
Hinweis
Sobald die eingestellte Temperatur wieder erreicht ist, erlischt auf dem Anzeigefeld „alarm".
Temperatureinheit
Die Temperatur kann in Grad Celsius (°C) oder Grad Fahrenheit (°F) angezeigt werden.
Nach dem Einsatz zeigt das Anzeigefeld die Temperatur in Grad Celsius (°C) an.

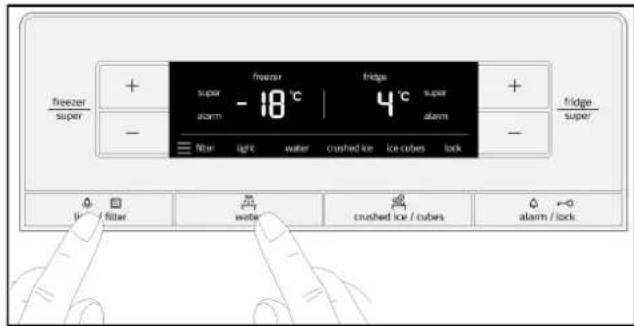

Einstellen
- Die Taste „Alarm aus/Sperren“ drücken.
Das Anzeigefeld zeigt das Symbol „Tastensperre" an.
- Die Tasten „Licht/Filter" und „Wasser" 10 Sekunden drücken.
Die Temperatureinheit wechselt.
Energiesparmodus
20 Sekunden nach dem die Türen geschlossen wurden oder die letzte Taste betätigt wurde, wechselt das Anzeigefeld in den Energiesparmodus. Das Anzeigefeld schaltet aus, gedimmt leuchten nur noch die Worte „freezer" und „fridge" und das Symbol der gewählten Ausgabeart (Wasser, Eis oder Crush-Eis).
Sobald eine Tür geöffnet oder eine Taste betätigt wird, schaltet das Anzeigefeld ein und auf die normale Leuchtkraft um.
Symbol Wasserfilter
Das Symbol zeigt an, wie lange die Filterpatrone noch genutzt werden kann.
Bis zu sechs Monaten.
Bis zu vier Monaten.
Bis zu zwei Monaten.
Bis zu 10 Tagen:
Die drei Balken des Symbols blinken.
Die Filterpatrone wechseln.
Hinweis
Beim Ausschalten des Gerätes wird das Symbol für den Wasserfilter zurückgesetzt.
Nach einem Wechsel der Filterpatrone das Symbol für den Wasserfilter zurücksetzen:
Die Taste „Licht/Filter“ 3 Sekunden drücken.
Das Symbol hört auf zu blinken.
Nutzinhalt

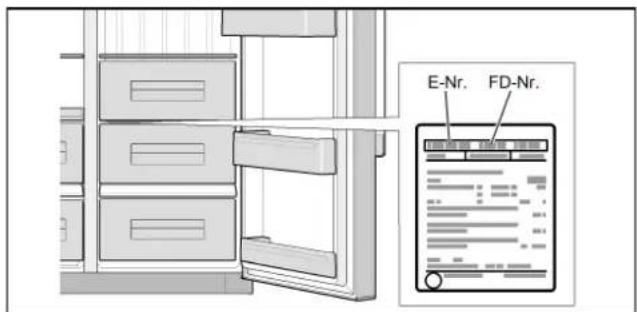

Die Angaben zum Nutzinhalt finden Sie in Ihrem Gerät auf dem Typenschild.
Gefriervolumen vollständig nutzen

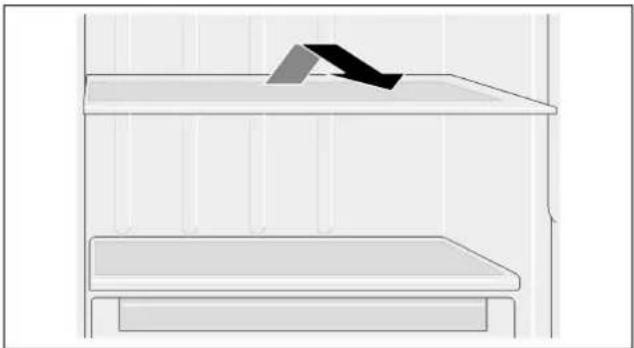

Um die maximale Menge an Gefriergut unterzubringen, können Sie alle Ausstattungsteile entnehmen. Die Lebensmittel können Sie dann direkt auf den Ablagen und dem Gefrierraum-Boden stapeln.
Das Herausnehmen und das Einsetzen der Ausstattungsteile ist im Kapitel Ausstattung beschrieben.
Der Kühlraum
Der Kühlraum ist der ideale Aufbewahrungsort für fertige Speisen, Backwaren, Konserven, Kondensmilch und Hartkäse.
Beim Einlagern beachten
Lagern Sie frische, unversehrte Lebensmittel ein. So bleibt Qualität und Frische länger erhalten. ■ Bei Fertigprodukten und abgefüllten Waren das vom Hersteller angegebene Mindesthaltbarkeits- oder Verbrauchsdatum beachten. Um Aroma, Farbe und Frische zu erhalten, Lebensmittel gut verpackt oder abgedeckt einordnen. Geschmacksübertragungen und Verfärbungen der Kunststoffe im Kühlraum werden dadurch vermieden. Warme Speisen und Getränke erst abkühlen lassen, dann ins Gerät stellen.
Hinweis
Vermeiden Sie Kontakt zwischen Lebensmitteln und Rückwand. Die Luftzirkulation wird sonst beeinträchtigt. Lebensmittel oder Verpackungen könnten an der Rückwand festfrieren.
Kältezonen im Kühlraum beachten
Durch die Luftzirkulation im Kühlraum entstehen Zonen unterschiedlicher Kälte:
Kälteste Zonen sind an der Rückwand. Wärmste Zone ist an der Türseite.
Hinweis
Lagern Sie in der wärmsten Zone z. B. Hartkäse und Butter. Käse kann so sein Aroma weiter entfalten, die Butter bleibt streichfähig.
Der Kaltlagerbehälter
Im Kaltlagerbehälter können Lebensmittel bis zu zweimal länger frisch gehalten werden als in der normalen Kühlzone - für noch längere Frische, Nährstofferhalt und Geschmack.
Die Temperatur kann individuell auf die eingelegten Lebensmittel angepasst werden. Die optimale Temperatur und Luftfeuchte sichern ideale Lagerbedingungen für frische Lebensmittel.

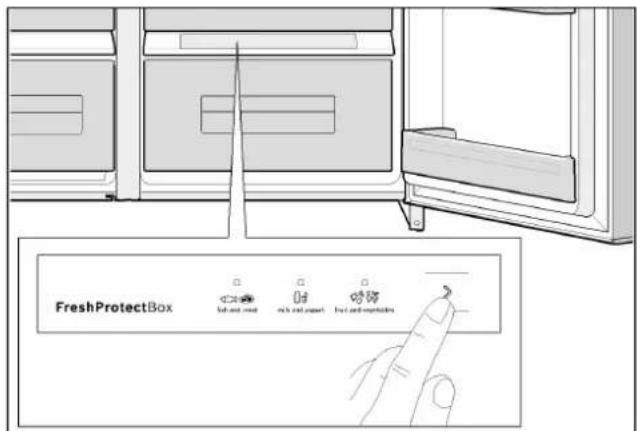

Temperatur einstellen
Mit der Auswahltaste die Lebensmittel auswählen, die sich im Kaltlagerbehälter befinden.
Die leuchtende LED zeigt die Auswahl an.
Zum Kaltlagern ungeeignet sind:
Kälteempfindliches Obst (z. B. Ananas, Banane, Papaya und Zitrusfrüchte) und Gemüse (z. B. Auberginen, Gurken, Zucchini, Paprika, Tomaten und Kartoffeln) sollen den optimalen Erhalt von Qualität und Aroma außerhalb des Kühlschranks bei Temperaturen von circa + 8 °C bis +12 °C gelagert werden.
Zum Kaltlagern geeignet sind:
Fisch, Meeresfrüchte, Fleisch, Wurstwaren, Milchprodukte, Fertiggerichte, Gemüse (z. B. Möhren, Spargel, Sellerie, Lauch, rote Beete, Pilze, Kohlsorten wie z. B. Broccoli, Blumenkohl, Rosenkohl, Kohlrabi), Salat (z. B. Feldsalat, Eisbergsalat, Chicorée, Kopfsalat), Kräuter (z. B. Dill, Petersilie, Schnittlauch, Basilikum), Obst (kälteunempfindliche Arten, wie z. B. Apfel, Pfirsiche, Beerenobst, Trauben).
Achtung
Nach einem Stromausfall oder Trennen des Gerätes vom Stromnetz muss die Temperatur des Kaltlagerbehälters neu eingestellt werden!
Lagerzeiten (bei 0 °C)
| je nach Ausgangsqualität |
| Frischer Fisch, Meeresfrüchte bis 3 Tage |
| Geflügel, Fleisch (gekocht/ gebraten) | bis 5 Tage |
| Rind, Schwein, Lamm, Wurstwaren (Aufschnitt) | bis 7 Tage |
| Räucherfisch, Brokkoli bis 14 Tage |
| Salat, Fenchel, Aprikosen, Pflaumen | bis 21 Tage |
| Weichkäse, Joghurt, Quark, Buttermilch, Blumenkohl | bis 30 Tage |
Der Gefrierraum
Den Gefrierraum verwenden
Zum Lagern von Tiefkühlkost. Zum Herstellen von Eiswürfeln. Zum Einfrieren von Lebensmitteln.
Hinweis
Achten Sie darauf, dass die Gefrierraum-Tür immer geschlossen ist! Bei offener Tür taut das Gefriergut auf und der Gefrierraum vereist stark. Außerdem: Energieverschwendung durch hohen Stromverbrauch!
Hinweis
Die 2-Sterne-Türablagen können zum kurzfristigen Lagern von Eis und Lebensmittel bei -12 °C genutzt werden.
Der übrige Gefrierraum hat 4 Sterne.
Max. Gefriervermögen
Angaben über das max. Gefriervermögen in 24 Stunden finden Sie auf dem Typenschild.
Voraussetzungen für max. Gefriervermögen
Super-Gefrieren vor dem Einlagen der frischen Ware einschalten (siehe Kapitel Super-Gefrieren). Ausstattungsteile entnehmen. - Stapeln Sie die Lebensmittel direkt auf den Ablagen und dem Gefrierraumboden.
Hinweis
Die Lüftungsschlitze an der Rückwand nicht mit Gefriergut verdecken. Größere Mengen Lebensmittel vorzugsweise im obersten Fach einfrieren. Dort werden sie besonders schnell und damit auch schonend eingefroren.
Gefrieren und Lagern
Tiefkühlkost einkaufen
Verpackung darf nicht beschädigt sein. Haltbarkeitsdatum beachten. - Temperatur in der Verkaufstruhe muss -18 °C oder kälter sein. Tiefkühlkost möglichst in einer Isoliertasche transportieren und schnell in den Gefrierraum legen.
Beim Einordnen beachten
Größere Mengen Lebensmittel vorzugsweise im obersten Fach einfrieren. Dort werden sie besonders schnell und damit auch schonend eingefroren. Die Lebensmittel großflächig in den Fächern bzw. Gefriergutbehältern verteilen.
Hinweis
Bereits gefrorene Lebensmittel dürfen nicht mit den frisch einzufrierenden Lebensmitteln in Berührung kommen. Gegebenenfalls durchgefrorene Lebensmittel in andere Gefriergutbehälter umstapeln.
Gefriergut lagern
Gefriergutbehälter bis zum Anschlag einschieben, um einwandfreie Luftzirkulation sicherzustellen.
Frische Lebensmittel einfrieren
Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel.
Um Nährwert, Aroma und Farbe möglichst gut zu erhalten, sollte Gemüse vor dem Einfrieren blanchiert werden.
Bei Auberginen, Paprika, Zucchini und Spargel ist das Blanchieren nicht erforderlich.
Literatur über das Einfrieren und Blanchieren finden Sie im Buchhandel.
Hinweis
Einzufrierende Lebensmittel nicht mit bereits gefrorenen in Berührung bringen.
Zum Einfrieren geeignet sind: Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild, Geflügel, Gemüse, Obst, Kräuter, Eier ohne Schale, Milchprodukte wie Käse, Butter und Quark, fertige Gerichte und Speisereste wie Suppen, Eintöpfe, gegartes Fleisch und Fisch, Kartoffelspeisen, Aufläufe und Süßspeisen. Zum Einfrieren nicht geeignet sind: Gemüsesorten, die üblicherweise roh verzehrt werden, wie Blattsalate oder Radieschen, Eier in der Schale, Weintrauben, ganze Äpfel, Birnen und Pfirsiche, hartgekochte Eier, Joghurt, Dickmilch, saure Sahne, Crème fraîche und Mayonnaise.
Gefriergut verpacken
Lebensmittel luftdicht verpacken, damit sie den Geschmack nicht verlieren oder austrocknen.
- Lebensmittel in die Verpackung einlegen.
- Luft herausdrücken.
- Verpackung damit verschließen.
- Verpackung mit Inhalt und Einfrierdatum beschriften.
Als Verpackung geeignet:
Kunststoff-Folie, Schlauch-Folie aus Polyethylen, Alu-Folie, Gefrierdosen.
Diese Produkte finden Sie im Fachhandel.
Als Verpackung ungeeignet:
Packpapier, Pergamentpapier, Cellophan, Müllbeutel und gebrauchte Einkaufstüten.
Zum Verschließen geeignet:
Gummiringe, Kunststoff-Klipse, Bindfaden, kältebeständige Klebebänder, o. Ä.
Beutel und Schlauch-Folien aus Polyethylen können mit einem Folienschweißgerät verschweißt werden.
Haltbarkeit des Gefriergutes
Die Haltbarkeit ist abhängig von der Art der Lebensmittel.
Bei einer Temperatur von -18 °C:
Fisch, Wurst, fertige Speisen, Backwaren: bis zu 6 Monate; Käse, Geflügel, Fleisch: bis zu 8 Monate; Gemüse, Obst: bis zu 12 Monate.
Gefriergut auftauen
Je nach Art und Verwendungszweck können Sie zwischen folgenden Möglichkeiten wählen:
bei Raumtemperatur, im Kühlschrank, im elektrischen Backofen, mit/ohne Heißluftventilator, im Mikrowellengerät.
Achtung
An- oder aufgetautes Gefriergut nicht wieder einfrieren. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden.
Die maximale Lagerdauer des Gefriergutes nicht mehr voll ausnutzen.
Eis- und Wasserausgabe
Je nach Bedarf können entnommen werden:
gekühltes Wasser, zerkleinertes Eis, Eiswürfel.
Warnung
Nie in die Eiswürfelausgabeöffnung greifen! Verletzungsgefahr!
Achtung
Keine Flaschen oder Lebensmittel zum Schnellkühlen in den Eiswürfelbehälter legen. Der Eisbereiter kann blockieren und Schaden nehmen.
Bei Inbetriebnahme beachten
Die Eis- und Wasserausgabe funktioniert nur, wenn das Gerät an das Wassernetz angeschlossen ist.
Nach der Inbetriebnahme des Gerätes dauert es ca. 24 Stunden, bis die erste Portion Eiswürfel hergestellt ist.
Nach dem Anschließen befinden sich noch Luftblasen in den Leitungen.
Trinkwasser so lange zapfen und wegschütten, bis Wasser blasenfrei gezapft werden kann. Die ersten 5 Gläser wegschütten.
Wenn der Eiswürfelbereiter zum ersten Mal benutzt wird, die ersten 30 - 40 Eiswürfel aus Hygienegründen nicht benutzen.
Hinweise zum Betrieb des Eisbereiters
Wenn der Gefrierraum seine Gefriertemperatur erreicht hat, strömt Wasser in den Eisbereiter und gefriert in Kammern zu Eiswürfeln. Die fertigen Eiswürfel werden automatisch in den Eiswürfelbehälter ausgeschüttet.
Nach der Inbetriebnahme des Gerätes dauert es ca. 24 Stunden, bis die erste Portion Eiswürfel hergestellt ist.
Gelegentlich hängen die Eiswürfel seitlich zusammen. Beim Transport zur Ausgabeöffnung lösen sie sich meist von selbst.
Wenn der Eiswürfelbehälter voll ist, schaltet die Eisbereitung automatisch ab.
Der Eisbereiter ist in der Lage, abhängig von Umgebungstemperatur und Geräteeinstellung, ca. 140 Eiswürfel innerhalb von 24 Stunden herzustellen.
Bei der Herstellung der Eiswürfel ist das Summen des Wasserventils, das Einströmen des Wassers in die Eisschale und das Fallen der Eiswürfel hörbar.
Trinkwasserqualität beachten
Alle verwendeten Materialien des Getränkespenders sind geruchs- und geschmacksneutral.
Sollte Wasser einen Beigeschmack haben, kann es folgende Ursachen haben:
Mineral- und Chlorgehalt des Trinkwassers. Material der Hauswasser- oder Anschlussleitung. Frische des Trinkwassers. Wenn lange Zeit kein Wasser entnommen wurde, kann das Wasser abgestanden schmecken. In diesem Fall ca. 15 Gläser Wasser abfüllen und wegschütten.
Wir empfehlen, dem Wasserbereiter regelmäßig etwas Frischwasser zu entnehmen und das Gerät nicht auszuschalten. Dadurch wird die beste Wasserqualität erhalten.
Hinweis
Der beigefügte Wasserfilter filtert ausschließlich Partikel aus dem zugeführten Wasser, keine Bakterien oder Mikroben.

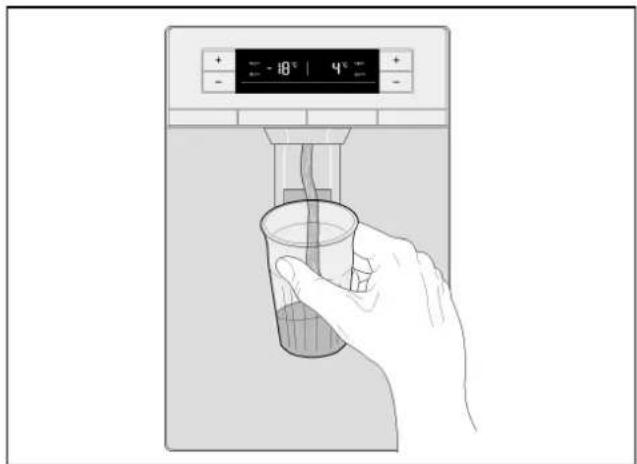

Wasser entnehmen
- Die Taste „Wasser“ drücken. Das Anzeigefeld zeigt das Symbol „Wasser“ an.
- Glas gegen den Entnahme-Hebel drücken, bis die gewünschte Menge im Glas ist.
Tipp
Das Wasser vom Wasserspender ist mundgerecht gekühlt. Wenn das Wasser kälter gewünscht wird, vor dem Zapfen zusätzlich Eiswürfel ins Glas geben.
Eis entnehmen
Gefäß nur solange gegen den Entnahme-Hebel drücken, bis das Gefäß zur Hälfte mit Eis gefüllt ist. Das in der Eiswürfelausgabeöffnung befindliche Eis kann sonst zum Überlaufen des Gefäßes führen oder die Eiswürfelausgabeöffnung blockieren.
Wenn vor der Entnahme von Eiswürfeln zerkleinertes Eis entnommen wurde, kann sich noch zerkleinertes Eis in der Eiswürfelausgabeöffnung befinden. Dieses wird mit den ersten Portionen Eiswürfeln ausgegeben.
- Die Taste „Eiswürfel/Crush-Eis“ drücken, bis das Anzeigefeld das Symbol für „Eiswürfel“ oder „Crush-Eis“ anzeigt.
- Geeignetes Gefäß gegen den Entnahme-Hebel drücken, bis die gewünschte Menge im Gefäß ist.
Eisbereiter ausschalten
Hinweis
Wasserzufuhr zum Gerät unbedingt einige Stunden vor dem Stilllegen des Eisbereiters unterbrechen.
Werden voraussichtlich länger als 1 Woche keine Eiswürfel entnommen (z. B. Urlaub), sollte der Eisbereiter vorübergehend stillgelegt werden, um ein Zusammengefrieren der Eiswürfel zu vermeiden.

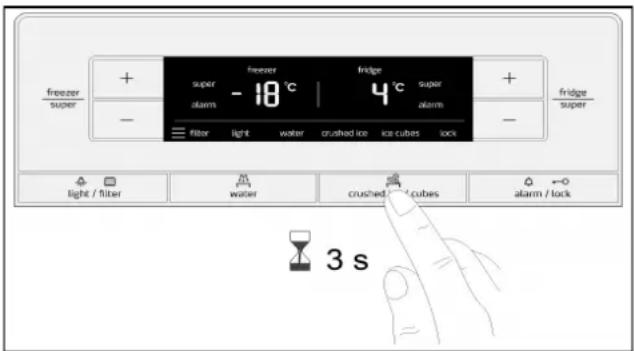

- Die Taste „Eiswürfel/Crush-Eis“ 3 Sekunden drücken.
Im Anzeigefeld blinken für ca. 3 Sekunden die Symbole „Eiswürfel“, „Crush-Eis“ und „Tastensperre“.
Anschließend wird die Wasserausgabe eingeschaltet und das Symbol „Wasser“ leuchtet.
Hinweis
Beim Drücken der Taste „Eiswürfel/Crush-Eis“ bei ausgeschaltetem Eisbereiter ertönt ein Warnton und die Symbole „Eiswürfel“, „Crush-Eis“ und „Tastensperre“ blinken für ca. 3 Sekunden.

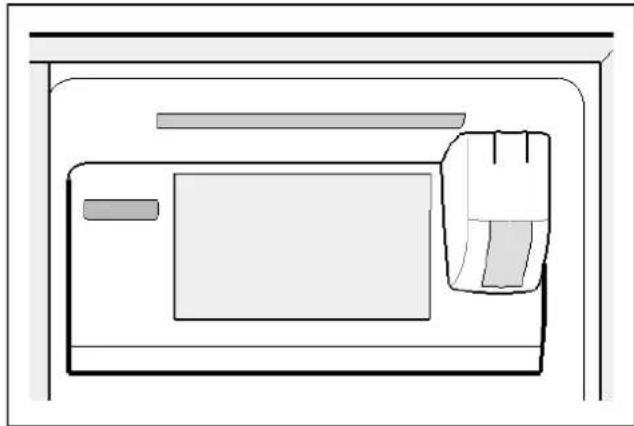

- Eiswürfelbehälter herausziehen.
- Eiswürfelbehälter leeren und reinigen.
- Eiswürfelbehälter auf den Auflagen ganz nach hinten schieben, bis er einrastet.
Eisbereiter einschalten
Die Taste „Eiswürfel/Crush-Eis“ 3 Sekunden drücken. Ein Warnton ertönt, sobald der Eisbereiter eingeschaltet ist.
Wasserfilter
Das Gerät an Orten, wo die Wasserqualität bedenklich oder nicht ausreichend ist, nicht ohne angemessene Desinfektion vor und nach der Filterung benutzen.
Eine Filterpatrone für den Wasserfilter kann über den Kundendienst bezogen werden.
Achtung
Nach dem Einbau einer neuen Filterpatrone die Eisproduktion der ersten 24 Stunden nach Einsatz des Eisbereiters immer wegschütten. - Wenn das Eis für längere Zeit nicht genutzt wurde, alle Eiswürfel aus dem Behälter wegschütten und ebenso die Eisproduktion der nächsten 24 Stunden. - Wenn das Gerät oder das Eis für mehrere Wochen oder Monate nicht aktiv genutzt wurde oder die Eiswürfel einen unangenehmen Geschmack oder Geruch haben, die Filterpatrone wechseln. Lufteinschlüsse im System können Wasseraustritt und das Auswerfen der Filterpatrone verursachen. Vorsicht beim Entfernen. Die Filterpatrone muss mindestens alle 6 Monate gewechselt werden.
Wichtige Hinweise zum Wasserfilter
Wassersystem steht nach Benutzung unter geringem Druck. Vorsicht beim Abnehmen der Filterpatrone! - Wenn das Gerät längere Zeit nicht benutzt wurde oder das Wasser unangenehm schmeckt oder riecht, das Wassersystem durchspülen. Dazu mehrere Minuten Wasser aus dem Wasserspender beziehen. Wenn der unangenehme Geschmack oder Geruch weiter besteht, Filterpatrone wechseln.
Filterpatrone wechseln
Nach Ablauf von sechs Monaten blinkt das Symbol Wasserfilter als Aufforderung zum Wechseln der Filterpatrone (siehe Kapitel Symbol Wasserfilter). Die Filterpatrone soll spätestens nach sechs Monaten ausgewechselt werden.
- Achtung! Netzstecker ausstecken oder Sicherung ausschalten.
- Wasserzufuhr vom Gerät abstellen.

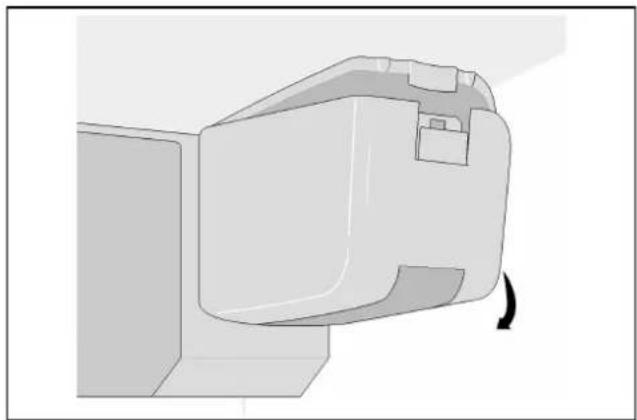

- Knopf drücken und die Abdeckung abnehmen.
Hinweis

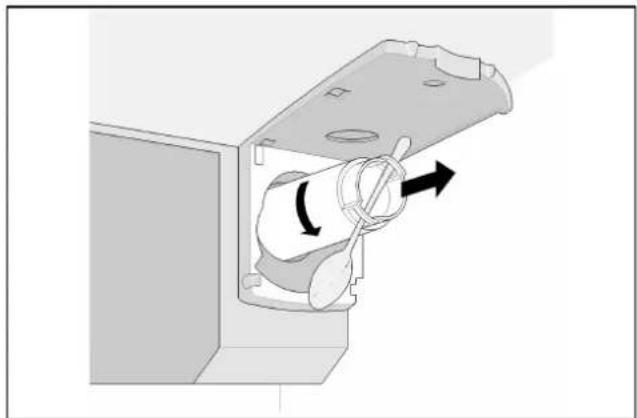

Vorsicht beim Abnehmen der Filterpatrone! Das Wassersystem steht nach der Benutzung unter geringem Druck.

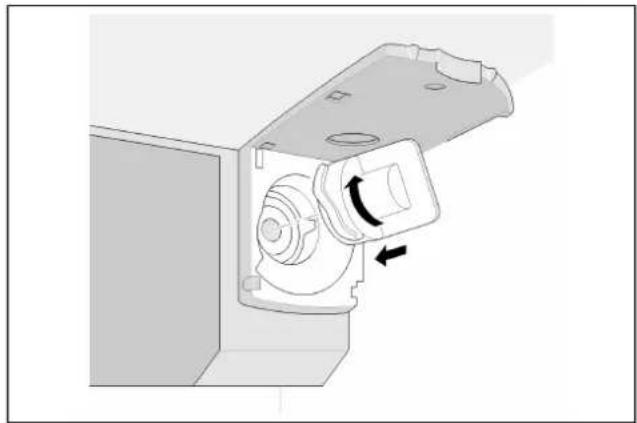

- Filterpatrone vorsichtig um 90° gegen den Uhrzeigersinn z. B. mit Hilfe eines Löffels drehen und herausziehen.
- Neue Filterpatrone aus der Verpackung nehmen und Schutzkappe entfernen.
- Neue Filterpatrone einsetzen und vorsichtig um 90° im Uhrzeigersinn z. B. mit Hilfe eines Löffels bis zum Anschlag drehen.
Hinweis
Die Filterpatrone muss von Hand angezogen werden, damit keine Undichtigkeiten entstehen und das Gerät richtig mit Wasser versorgt wird.

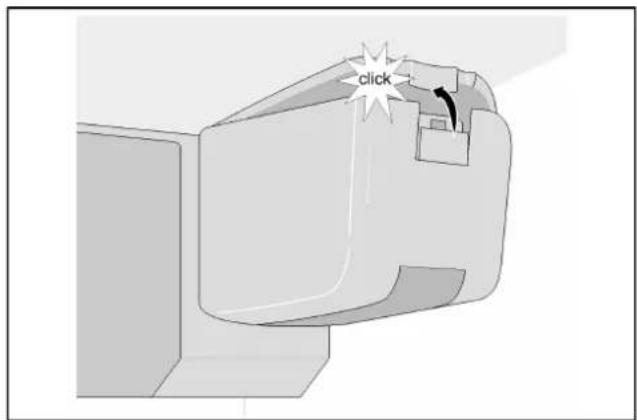

- Abdeckung einsetzen und einrasten.
- Wasserzufuhr zum Gerät herstellen.
- Gerät einschalten.
- Einige Liter Wasser über den Wasserspender beziehen. Die Luft aus dem Wassersystem wird dadurch entfernt. 11. Wasser aus der alten Filterpatrone ausgießen. Filterpatrone kann im Hausmüll entsorgt werden.
- Taste „Licht/Filter“ 3 Sekunden gedrückt halten. Das Symbol für den Wasserfilter wird zurückgesetzt. Das Symbol hört auf zu blinken. Die neue Filterpatrone ist aktiviert.
Hinweis
Die Eis- und Wasserausgabe kann auch ohne Wasserfilter benutzt werden. In diesem Fall die Verschlusskappe einsetzen.
Leistungsdatenblatt
Modell 9000 7775078
Unter Verwendung von Ersatz-Filterpatrone 9000 674655.
Die Konzentration der angegebenen Substanzen im Wasser, die in das System eindringen, wurde auf einen Wert unterhalb oder gleich dem zulässigen Grenzwert gemäß NSF/ANSI-Norm 42 und Norm 53 für aus dem Gerät abgeleitetes Wasser gesenkt.
Das System wurde von NSF International gemäß NSF-/ANSI-Norm 42 und Norm 53 zur Reduzierung der nachfolgend angeführten Substanzen gemäß dem Leistungsdatenblatt geprüft und zertifiziert.
Kapazität 739,68 Gallonen (2.800 Liter)
Reduzierung der Verunreinigungen - getestet durch NSF
| Reduzierung der Verunreinigungen | Durchschnittlicher Zulauf | NSF-spezifizierte Testkonzentration | Durchschnittliche Reduzierung | Durchschnittliche Koncentration im gefilterten Wasser | Max. zulässige Koncentration im gefilterten Wasser | Geforderte Reduzierung nach NSF | NSF-Test Protokoll |
| Chlorgeschmack und -geruch | 2,1 mg/l | 2,0 mg/l ± 10 % | 97,6 % | 0,05 mg/l | N/A | ≥ 50 % | J-00121313 |
| Nennwert Partikel Klasse l, ≥ 0,5 bis < 1,0 μm | 9.100.000 Partikel/ml | Mind. 10.000 Partikel/ml | 98,8 % 111.817 | Partikel/ml | N/A ≥ 85 % J-00099871 | | |
| Zysten* 170.00 Zysten/l Minimum | 50.000 Zysten/l | 99,99 % 0,001 Zysten/l N/A ≥ 99,95 | % J-00109715 | | |
| Trübung | 11 NTU | 11 ± 1 NTU | 98,1 % | < 1 NTU | 0,5 NTU | ≥ 95,5 % | J-00099885 |
- Auf Grundlage der Verwendung von Cryptosporidium parvum Oozysten
| Anwendungsrichtlinien / Parameter Wasserversorgung |
| Fließgeschwindigkeit | 0,75 gpm (2,83 lpm) |
| Wasserversorgung | Trinkwasser |
| Wasserdruck | 30 - 120 psi (207 - 827 kPa) |
| Wassertemperatur | 0,6 °C - 38 °C (33 °F - 100 °F) |
Es ist erforderlich, dass alle Richtlinien in Bezug auf Betrieb, Wartung und Filterwechsel befolgt werden, um die Leistung des Produkts wie angegeben zu erzielen. Lesen Sie die Garantiehinweise im Handbuch.
Anmerkung: Die Tests wurden unter Standard-Laborbedingungen durchgeführt. Die tatsächliche Leistung kann abweichen.
Ersatz-Filterpatrone: 9000 674655. Nähere Informationen zu den Preisen von Ersatzteilen finden Sie bei Ihrem Händler oder rufen Sie 1-800-578-6890 an.
Um die Gefahr der Aufnahme von Schadstoffen zu reduzieren:
- Ohne ausreichende Desinfektion vor oder nach dem System kein Wasser verwenden, das mikrobiologisch bedenklich oder dessen Qualität unbekannt ist. Ein für die Zystenreduktion zertifiziertes System darf zur Desinfektion von Wasser benutzt werden, das filtrierbare Zysten enthält.
EPA Establishment Number 10350-MN-005
3M ist ein eingetragenes Warenzeichen der Firma 3M Company, das unter Lizenz verwendet wird.
NSF ist ein eingetragenes Warenzeichen der Firma NSF International.
© 2013 3M Company. Alle Rechte vorbehalten.
Achtung
Um die Gefahr von Sachschäden auf Grund von Wasseraustritt zu reduzieren:
■ Lesen und beachten. Anleitungen vor Einbau und Verwendung des Systems durchlesen. Einbau und Verwendung MUSS den örtlichen Anschlussrichtlinien entsprechen. - Nicht einbauen, wenn der Wasserdruck über 120 psi (827 kPa) liegt. Wenn Ihr Wasserdruck 80 psi überschreitet, müssen Sie ein Druckbegrenzungsventil einbauen. Wenden Sie sich an ein Sanitärgeschäft, wenn Sie nicht sicher sind, wie man den vorhandenen Wasserdruck prüft. - Nicht einbauen, wenn Wasserschlagbedingungen auftreten können. Sollten Wasserschlagbedingungen bestehen, müssen Sie einen Wasserschlagdämpfer einbauen. Wenden Sie sich an ein Sanitärgeschäft, wenn Sie nicht sicher sind, ob dies zutrifft. - Nicht an eine Warmwasserleitung anschließen. Die maximale Betriebstemperatur des Filters ist 100°F (38°C) . Filter vor dem Einfrieren schützen. Filter entleeren, wenn die Temperaturen unter 33°F (0,6°C) fallen. Die Filterpatrone unter normalen Bedingungen alle 6 Monate oder bei einer deutlichen Durchflussreduzierung austauschen.
Hergestellt von:
Die Glasablagen lassen sich herausnehmen und in entsprechenden Höhen einsetzen.
Herausnehmen
Die Glasablage hinten anheben und herausziehen.
Einsetzen
Die Glasablage auf der Führungsschiene nach hinten schieben, bis sie nach unten einrastet.

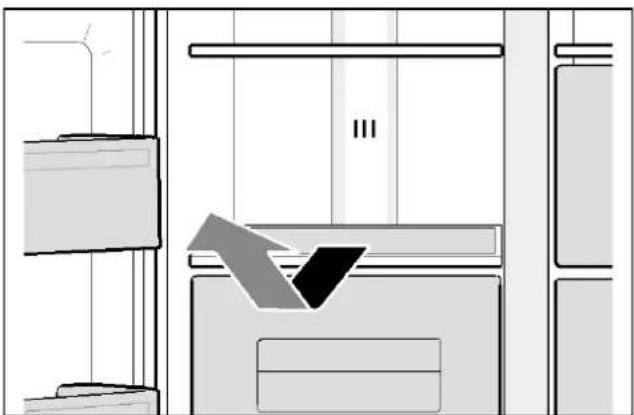

Glasablagen über den Schubladen
Die Glasablagen lassen sich herausnehmen. Die Glasablage herausziehen und nach oben herausnehmen.
Türablagen
Die Türablagen lassen sich herausnehmen. Die Türablagen nach oben herausziehen.
Eiswürfelschale
Die Eiswürfelschale dient zur Aufbewahrung von Eiswürfeln.
Die Eiswürfelschale vorne anheben und aushängen.
Schubladen
Die Schubladen lassen sich herausnehmen. Die Schublade bis zum Anschlag herausziehen, vorne anheben und vollständig herausziehen.
Ablage
Zur Aufbewahrung von Getränkedosen.

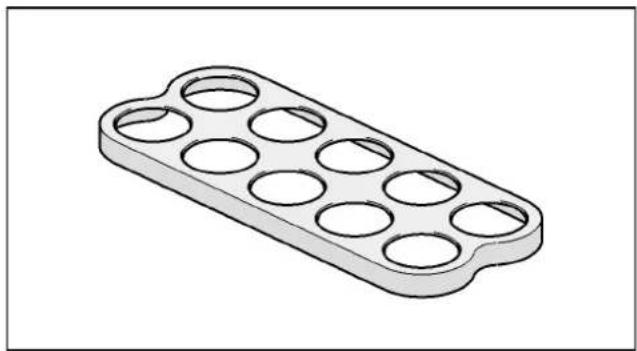

Eierschale

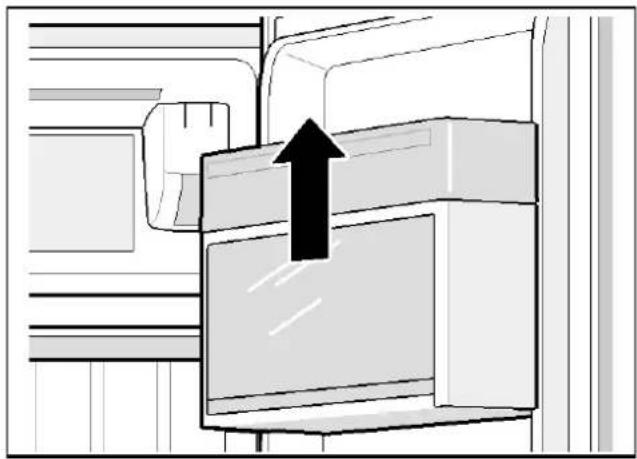

Türablage mit Klappe
Dieses Fach lässt sich herausnehmen. Das Fach nach oben herausziehen.
Barfach (nicht bei allen Modellen)
Dieses Fach dient zur schnellen Entnahme von Getränken aus dem Kühlraum. Beim Öffnen des Fachs schaltet die Beleuchtung ein. Zum Öffnen vorsichtig oben gegen das Barfach drücken.
Gerät ausschalten und stilllegen
Gerät ausschalten
Netzstecker ausstecken oder Sicherung ausschalten. Kühlmaschine und Beleuchtung schalten ab.
Wenn das Gerät ausgeschaltet werden soll, ohne den Netzstecker auszustecken (z. B. während des Urlaubs): Die Tasten „freezer/super +“ und „fridge/super +“ 5 Sekunden drücken. Wenn das Gerät ausgeschaltet ist, zeigen die Temperaturanzeigen „-“ an. Das restliche Anzeigefeld ist ausgeschaltet.
Gerät einschalten:
Die Tasten „freezer/super +“ und „fridge/super +“ 5 Sekunden drücken.
Gerät stillegen
Wenn Sie das Gerät längere Zeit nicht benutzen:
- Wasserzufuhr zum Gerät unbedingt eine Stunde vor dem Stilllegen des Eisbereiters unterbrechen.
- Alle Lebensmittel aus dem Gerät herausnehmen.
- Gerät ausschalten.
- Eiswürfelbehälter leeren und reinigen.
- Gerät reinigen.
- Gerätetüren offen lassen.
Abtauen
Kühlraum
Während das Gerät in Betrieb ist, bilden sich an der Rückwand des Kühlraums Tauwassertropfen oder Reif. Da die Rückwand automatisch abtaut, ist es nicht nötig, den Reif oder die Tauwassertropfen zu entfernen.
Gefrierraum
Durch das vollautomatische NoFrost-System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht mehr notwendig.
Gerät reinigen
Achtung
Keine sand-, chlorid- oder säurehaltigen Putz- und Lösungsmittel verwenden. Keine scheuernden oder kratzenden Schwämme verwenden. Auf den metallischen Oberflächen könnte Korrosion entstehen. Ablagen und Behälter im Geschirrspüler reinigen. Die Teile können sich verformen!
Gehen Sie wie folgt vor:
- Vor dem Reinigen Gerät ausschalten.
- Netzstecker ziehen oder Sicherung ausschalten.
- Lebensmittel herausnehmen und an einem kühlen Ort lagern. Kälteakku (wenn vorhanden) auf die Lebensmittel legen.
- Warten, bis die Reifschicht abgetaut ist.
- Gerät mit einem weichen Tuch, lauwarmem Wasser und etwas pH-neutralem Spülmittel reinigen. Das Spülwasser darf nicht in die Beleuchtung oder durch das Ablaufloch in die Verdunstungsschale gelangen.
- Die Türdichtung nur mit klarem Wasser abwischen und danach gründlich trocken reiben.
- Nach dem Reinigen Gerät wieder anschließen und einschalten.
- Lebensmittel wieder einlegen.
Ausstattung
Zum Reinigen lassen sich alle variablen Teile des Gerätes herausnehmen (siehe Kapitel Ausstattung).
Eiswürfelbehälter
Wenn längere Zeit keine Eiswürfel entnommen wurden, schrumpfen die bereits hergestellten Eiswürfel, schmecken abgestanden und kleben zusammen. Deshalb sollte der Eiswürfelbehälter regelmäßig gereinigt werden.
Achtung
Ein gefüllter Eiswürfelbehälter ist schwer.
- Die Taste „Eiswürfel/CRush-Eis" 3 Sekunden drücken.
- Eiswürfelbehälter herausziehen.
- Eiswürfelbehälter leeren und reinigen.
- Eiswürfelbehälter auf den Auflagen ganz nach hinten schieben, bis er einrastet.

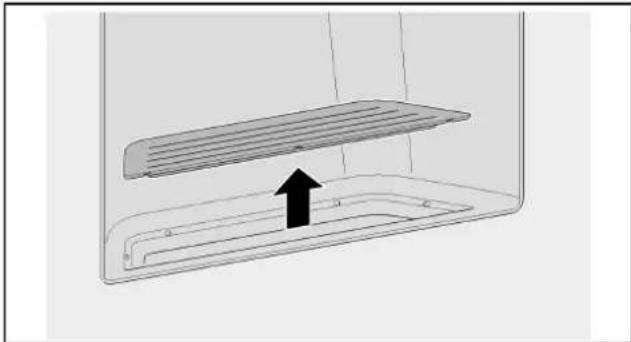

Wasserauffangschale
Verschüttetes Wasser sammelt sich in der Wasserauffangschale.
- Zum Entleeren und Reinigen das Sieb abnehmen.
- Die Wasserauffangschale mit Schwamm oder saugfähigem Tuch auswischen.
- Das Sieb einlegen.
Gerüche
Falls Sie unangenehme Gerüche feststellen: 1. Netzstecker ziehen oder Sicherung ausschalten. 2. Alle Lebensmittel aus dem Gerät herausnehmen. 3. Innenraum reinigen (siehe Kapitel „Gerät reinigen“). 4. Alle Verpackungen reinigen. 5. Stark riechende Lebensmittel luftdicht verpacken, um Geruchsbildung zu verhindern. 6. Gerät wieder einschalten. 7. Lebensmittel einordnen. 8. Nach 24 Stunden prüfen, ob es erneut zu Geruchsbildung gekommen ist.
Beleuchtung (LED)
Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet.
Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder autorisierten Fachkräften ausgeführt werden.
Energie sparen
Gerät in einem trockenen, belüftbaren Raum aufstellen. Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen (z. B. Heizkörper, Herd).
Verwenden Sie ggf. eine Isolierplatte.
Warme Lebensmittel und Getränke erst abkühlen lassen, dann ins Gerät stellen. Gefriergut zum Auftauen in den Kühlraum legen und die Kälte des Gefriergutes zur Kühlung von Lebensmitteln nutzen. Gerät so kurz wie möglich öffnen. Um zu verhindern, dass bei einem eventuellen Stromausfall oder einer Störung die Lebensmittel schnell erwärmen, Kälteakkus in das oberste Fach direkt auf die Lebensmittel legen. Darauf achten, dass die Gefrierraum-Tür immer geschlossen ist. Die Anordnung der Ausstattungsteile hat keinen Einfluss auf die Energieaufnahme des Gerätes. Um einen erhöhten Stromverbrauch zu vermeiden, die Be- und Entlüftungsöffnung gelegentlich mit einem Pinsel oder Staubsauger reinigen.
Betriebsgeräusche
Ganz normale Geräusche
Brummen
Motoren laufen (z. B. Kälteaggregate, Ventilator).
Blubbernde, surrende oder gurgelnde Geräusche
Kältemittel fließt durch die Rohre oder Wasser in den Eisbereiter.
Klicken
Motor, Schalter oder Magnetventile schalten ein/aus.
Poltern
Fertige Eiswürfel vom Eisbereiter fallen in den Eiswürfelnehmer.
Geräusche vermeiden
Das Gerät steht uneben
Richten Sie das Gerät mit Hilfe einer Wasserwaage eben aus. Verwenden Sie dazu die Schraubfüße des Gerätes oder legen Sie etwas unter.
Das Gerät „steht an“
Rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg.
Behälter oder Abstellflächen wackeln oder klemmen
Prüfen Sie die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.
Gefäße berühren sich
Rücken Sie die Gefäße leicht auseinander.
Kleine Störungen selbst beheben
Bevor Sie den Kundendienst rufen:
Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben können.
Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen – auch während der Garantiezeit!
Gerät
| Störung Mögliche Ursache Abhilfe |
| Das Gerät hat keine Kühlleistung. | Stromausfall. Prüfen, ob Strom vorhanden ist. |
| Sicherung ist ausgeschaltet. Sicherung überprüfen. |
| Die Beleuchting fungkioniert nicht. | Netzstecker sitzt nicht fest. Prüfen, ob Netzstecker fest sitzt. |
| Die Anzeige leuchtet nicht. | |
| Die Kältemaschine schaltet immer früiger und länger ein. | Häufiges Öffnen des Gerätes. Gerät nicht unnötg öffnen. |
| Die Be- und Entlüftungsöffnungen sind verdeckt. | Hindernisse entfernen. |
| Einlagen größer Mengen frischer Lebensmittel. | Super-Kühlen bzw. Super-Gefrieren einschalten. |
| Im Kühlraum oder Gefrierraum ist es zu kalt. | Temperatur ist zu kalt eingestellt. Temperatur wärmer einstellen. |
| Die Beleuchting (LED) Funktioniert nicht. | Die LED-Beleuchting ist defekt. Siehe Kapitel Beleuchting (LED). |
| Lichtschalter klemmt. Prüfen, ob sich der Lichtschalter bewegenlässt. |
| Gerät war zu lange geöffnet. Beleuchting wird nach ca. 10 Minuten abgeschaltet. | Nach Schließen und Öffnen des Gerätes ist die Beleuchting wieder an. |
| Unangenehme Gerüche werden bemerkbar. | Stark riechende Lebensmittel wurden nicht luftdicht verpackt. | Gerät reinigen. Stark riechende Lebensmittel luftdicht verpacken (siehe Kapitel Gerüche). |
| Warnton ertört oder Temperaturanzeige blinkt. | Gerätetur ist geöffnet. Siehe Kapitel Alarmfunktionen. |
| Im Kühl- oder Gefrierraum ist es zu warm! Gefahr für die Lebensmittel. | Es wurden zu viele Lebensmittel auf einmal eingelegt. |
| Kaltlagerbehälter (falls vorhanden) kühlt nicht. | Gerät war vom Stromnetz getrennt (Stromausfall oder Netzstecker gezogen). | Gewünschte Temperatur neu einstellen. |
Eisbereiter
| Störung Mögliche Ursache Abhilfe |
| Eisbereiter arbeitet nicht. Eisbereiter ist nicht an die Stromversorgung angeschlossen. | Kundendienst rufen. |
| Eisbereiter erhält kein Frischwasser. Sicherstellen, dass der Wasseranschluss ordnungsgemäß erfolgt ist. |
| Die Gefrierraum-Temperatur ist zu warm. | Gefrierraum-Temperatur überprüfen und ggf. etwas kälter einstellen. |
| Eisbereiter stellt nicht genug Eis her oder das Eis ist deformiert. | Gerät oder Eisbereiter wurde erst vor kurzem eingeschaltet. Es wurde eine große Menge Eis entnommen. Niedriger Wasserdruck. Gerät nur an den vorgeschreibenben Wasserdruck anschließen (siehe Kapitel Gerät anschließen, Abschnitt Wasseranschluss). Wasserfilter verstopft oder verbraucht. Wasserfilter wechseln. |
| Eisbereiter stellt kein Eis her. Eisbereiter ist ausgeschaltet. Eisbereiter einschalten. |
| Gerät wird nicht mit Wasser versorgt. Installateur oder Wasserversorgungsunternehmen kontaktieren. |
| Wasser-Zuleitung hat Knickstellen. Wasserzufahr am Absperr-Ventil abstellen. Knickstellen glätten, gegebenenfalls auswechseln halten. |
| Niedriger Wasserdruck. Gerät nur an den vorgeschriebenen Wasserdruck anschließen (siehe Kapitel Gerät anschließen, Abschnitt Wasseranschluss). |
| Temperatur im Gefrierraum zu warm. Temperatur im Gefrierraum etwas kälter einstellen. |
| Eiswürfelbehälter nicht richtig eingesetzt. Position überprüfen, gegebenenfalls noch einmal einsetzen. |
| Falsches Absperr-Ventil montiert. Falsche Ventile konnen niedrigen Wasserdruck und Schäden am Gerät verursichen. |
| Im Zulaufschlauch zum Eisbereiter bildet sich Eis. | Niedriger Wasserdruck. Wasserzufahr am Absperr-Ventil abstellen. Knickstellen glätten, gegebenenfalls auswechseln halten. |
| Absperr-Ventil nicht richtig geöffnet Absperr-Ventil ganz offen. |
| Es lauft Wasser aus dem Gerät. | Undichtheit des Wasseranschluss-Schlauchs. Schlachs durch ein Originalteil des Herstellers ersetzen halten. |
| Falsches Absperr-Ventil montiert. Falsche Ventile konnen niedrigen Wasserdruck und Schäden am Gerät verursichen. |
| Aus der Wasserausgabe kommt kein Wasser. | Rücklaufstopp-Ventil ist falsch herum eingebaut. Durchflussrichtung prüfen. Pfeile auf dem Rücklaufstopp-Ventil zeigen die Durchflussrichtung. Sieb ist verstopt. Wasserzufahr am Absperr-Ventil abstellen. Sieb ausbauen und reinigen. |
Kundendienst
Einen Kundendienst in Ihrer Nähe finden Sie im Telefonbuch oder im Kundendienst-Verzeichnis. Geben Sie bitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) des Gerätes an.
Sie finden diese Angaben auf dem Typenschild.
Bitte halten Sie durch Nennung der Erzeugnis- und Fertigungsnummer mit, unnötige Anfahrten zu vermeiden. Sie sparen die damit verbundenen Mehrkosten.
Reparaturauftrag und Beratung bei Störungen
Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst-Verzeichnis.
D08912474474
A 0810550544
CH0848840040
Installation des Geräts
Transport
Technische Sicherheit
Die maximale Lagerdauer nicht mehr vollständig nutzen.
Constructa-Neff Vertriebs-GmbH
Carl-Wery-Straße 34
81739 München, GERMANY
