RSI 269 RB - Lavastoviglie ROSIERES - Manuale utente e istruzioni gratuiti

Marca	Rosieres
Modello	RSI 269 RB
Tipo di prodotto	Lavastoviglie da incasso
Altezza (cm)	82 a 88,5 (regolabile)
Profondità (cm)	55
Larghezza (cm)	59,8
Ingombro porta aperta (cm)	117
Capacità (coperti EN 50242)	12
Capacità con pentole e piatti	8 persone
Pressione dell'acqua ammissibile (MPa)	0,08 - 0,8
Fusibile	Vedere targhetta
Potenza massima assorbita	Vedere targhetta
Tensione	Vedere targhetta
Programmi di lavaggio	Prelavaggio, Intensivo 65°C, Eco 50°C, Normale 65°C, Normale 50°C, Fragile 50°C
Funzioni speciali	65°C, 1/2 carico, Rapido, Partenza differita (da 1 a 12 h)
Dispositivo di sicurezza	Antitrabocco (Waterblok)
Alimentazione elettrica	Collegamento a presa di rete (230 V ~ 50 Hz)
Tipo di installazione	Da incasso o libero
Livello sonoro	Non specificato
Classe energetica	Non specificato
Consumo d'acqua per ciclo (L)	Variabile in base al programma
Consumo energetico per ciclo (kWh)	Variabile in base al programma

Domande frequenti - RSI 269 RB ROSIERES

Come scegliere il programma di lavaggio giusto per le mie stoviglie?

Utilizzare la manopola di selezione dei programmi ruotata in senso orario. Per stoviglie molto sporche, scegliere Intensivo 65°C; per uso quotidiano, Normale 50°C o Eco; per stoviglie delicate, programma Fragile 50°C. Il prelavaggio è ideale per un lavaggio differito.

Cosa significa il tasto 65°C e quando usarlo?

Il tasto 65°C aumenta la temperatura di lavaggio da 50°C a 65°C per i programmi Intensivo e Normale. Usarlo per pentole molto sporche o quando si necessita di un lavaggio più caldo.

Come usare la funzione 1/2 carico?

Premere il tasto 1/2 carico per lavare solo il cestello superiore (le posate nel cestello inferiore). Ciò consente di risparmiare acqua ed energia quando si ha solo mezzo carico.

Qual è il vantaggio del tasto Rapido?

Il tasto Rapido riduce il riscaldamento durante l'ultimo risciacquo, risparmiando il 20% di energia e accorciando il ciclo. Al termine del ciclo, lo sportello si apre leggermente per un'asciugatura naturale. Ideale per un lavaggio serale se le stoviglie non devono essere perfettamente asciutte immediatamente.

Come programmare una partenza differita?

Ruotare la manopola del timer in senso orario fino al numero di ore di ritardo desiderato (da 1 a 12 ore) prima di premere Accensione/Spegnimento. La lavastoviglie si avvierà automaticamente dopo questo intervallo.

Cosa fare se la lavastoviglie non si avvia?

Verificare che lo sportello sia chiuso correttamente, che il rubinetto dell'acqua sia aperto e che il tasto Accensione/Spegnimento sia premuto. Assicurarsi inoltre che il timer non sia impostato su una partenza differita e che il fusibile (vedere targhetta) non sia saltato.

Come mantenere la lavastoviglie?

Pulire regolarmente il filtro e la piastra. Controllare il livello del sale rigenerante e del brillantante. Usare di tanto in tanto un detergente specifico per lavastoviglie per rimuovere i residui di calcare e grasso.

Come funziona il dispositivo antitrabocco Waterblok?

Il Waterblok è un sistema di sicurezza che arresta automaticamente l'afflusso d'acqua in caso di perdite. Un fondo raccoglitore recupera le perdite e attiva una valvola pneumatica che chiude il rubinetto. Non inclinare l'apparecchio durante il funzionamento per evitare un attivazione involontaria.

Posso installare la lavastoviglie in altezza?

Sì, l'altezza è regolabile da 82 a 88,5 cm. Può essere incassata sotto un piano di lavoro. La profondità è di 55 cm e la larghezza di 59,8 cm. Prevedere uno spazio sufficiente per lo sportello aperto (117 cm).

Dove trovare i pezzi di ricambio per questo modello?

Contattare il servizio post-vendita Rosieres o consultare il manuale per gli indirizzi. I pezzi come il tubo di carico dell'acqua (con Waterblok) sono disponibili presso il servizio post-vendita. Utilizzare solo pezzi originali.

MANUALE UTENTE RSI 269 RB ROSIERES

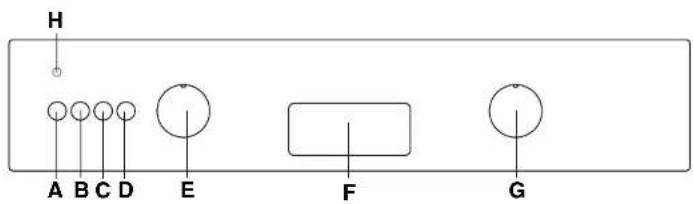

Descrizione dei comandi

A Tasto di avvio e arresto
B Tasto "65°C"
C Tasto lavaggio mezzo carico
D Tasto "Rapido"

E Manopola ritardo partenza
F Maniglia di apertura sportello
G Manopola di selezione programmi
H Spia luminosa di funzionamento

Dimensioni:

Altezza	cm	82÷88,5
Profondità	cm	55
Larghezza	cm	59,8
Ingombro con porta aperta	cm	117

Dati Tecnici

Coperti EN 50242
Capacità con pentole e piatti
Pressione ammessa nell'impianto idraulico:
Ampere fusibile
Potenza max assorbita
Tensione d'alimentazione

12
8 persone
Min. 0,08 - Max 0,8 MPa
(vedere targhetta dati)
(vedere targhetta dati)
(vedere targhetta dati)

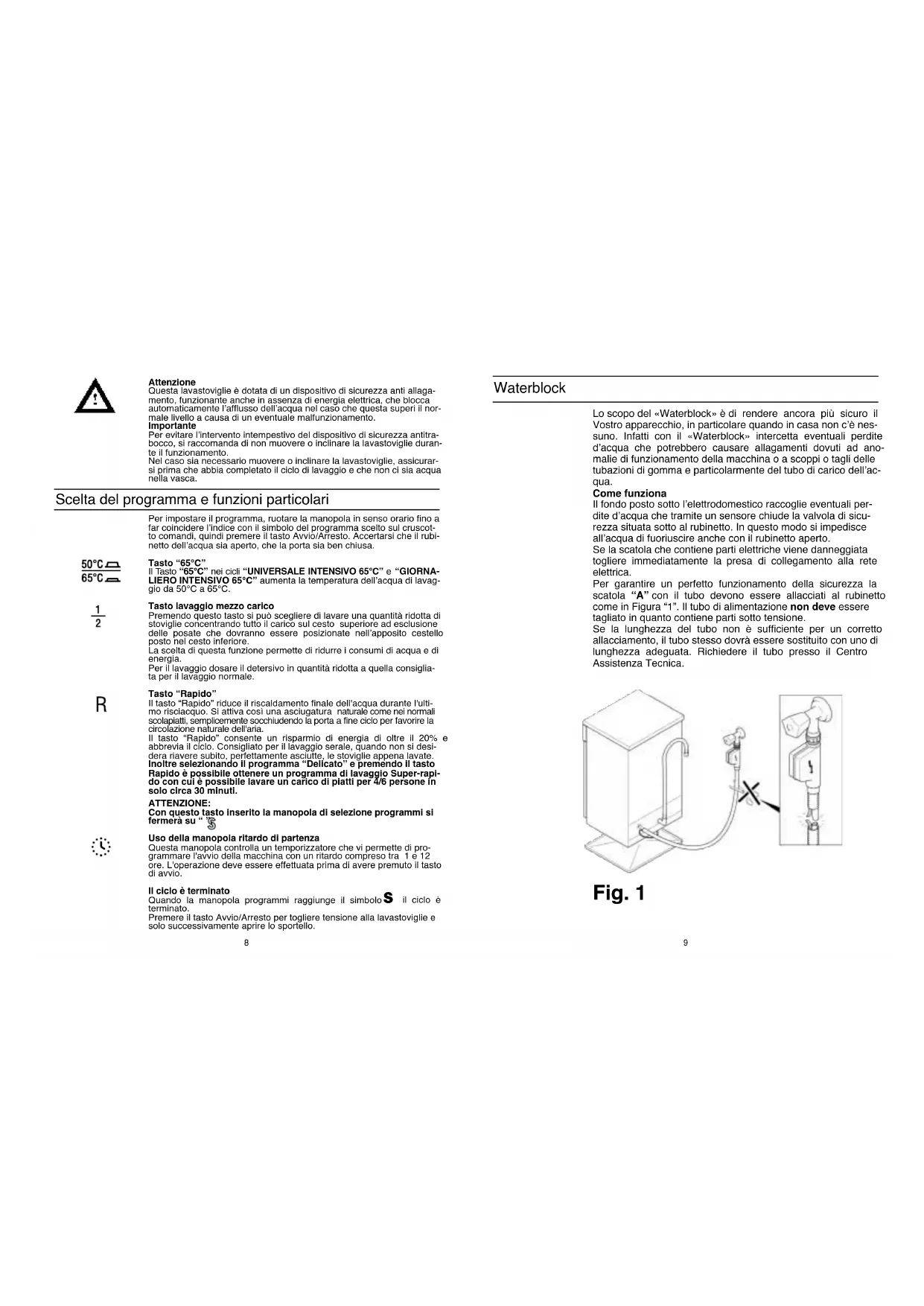

Attenzione

Questa lavastoviglie è dotata di un dispositivo di sicurezza anti allagamento, funzionante anche in assenza di energia elettrica, che blocca automaticamente l'afflusso dell'acqua nel caso che questa superi il normale livello a causa di un eventuale malfunzionamento.

Importante

Per evitare l'intervento intempestivo del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento.

Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca.

Scelta del programma e funzioni particolari

	Per impostare il programma, ruotare la manopola in senso orario fino a far coincidere l'indice con il simbolo del programma scelto sul cruscotto comandi, quindi premere il tasto Avvio/Arresto. Accertarsi che il rubinetto dell'acqua sia aperto, che la porta sia ben chiusa.
50^ 65^	Tasto “ 65^ ”Il Tasto “ 65^ ” noi cicli “UNIVERSALE INTENSIVO 65^ ” e “GIORNA-LIERO INTENSIVO 65^ ” aumenta la temperatura dell'acqua di lavaggio da 50^ a 65^ .
12	Tasto lavaggio mezzo caricoPremendo questo tasto si può scegliere di lavare una quantità ridotta di stoviglie concentrando tutto il carico sul cesto superiore ad esclusione delle posate che dovranno essere posizionate nell'apposito cestello posto nel cesto inferiore.La scelta di questa funzione permette di ridurre i consumi di acqua e di energia.Per il lavaggio dosare il detersivo in quantità ridotta a quella consigliata per il lavaggio normale.
R	Tasto “Rapido”Il tasto “Rapido” riduce il riscaldamento finale dell'acqua durante l'ultimo risciacquo. Si attiva così una asciugatura naturale come noi normali scolapiatti, semplicemente socchiludendo la porta a fine ciclo per favorire la circolazione naturale dell'aria.Il tasto “Rapido” consente un risparmio di energia di oltre il 20% e abbrevia il ciclo. Consigliato per il lavaggio serale, quando non si desidera riavere subito, perfettamente asciutte, le stoviglie appena lavate.Inoltre selezionando il programma “Delicato” e premendo il tasto Rapido è possibile ottenere un programma di lavaggio Super-rapido con cui è possibile lavare un carico di piatti per 4/6 persone in solo circa 30 minuti.ATTENZIONE:Con questo tasto Inserito la manopola di selezione programmi si fermerà su “ ”
	Uso della manopola ritardo di partenzaQuesta manopola controlla un temporizzatore che vi permette di pro-grammare l'avvio della macchina con un ritardo compreso tra 1 e 12 ore. L'operazione deve essere effettuata prima di avere premuto il tasto di avvio.Il ciclo è terminatoQuando la manopola programmi raggiunge il simbolo S il ciclo è terminato.Premere il tasto Avvio/Arresto per togliere tensione alla lavastoviglie e solo successivamente aprire lo sportello.

Waterblock

Lo scopo del «Waterblock» è di rendere ancora più sicuro il Vostro apparecchio, in particolare quando in casa non c'è nessuno. Infatti con il «Waterblock» intercetta eventuali perdite d'acqua che potrebbero causare allagamenti dovuti ad anomalie di funzionamento della macchina o a scoppi o tagli delle tubazioni di gomma e particolarmente del tubo di carico dell'acqua.

Come funziona

Il fondo posto sotto l'elettrodomestico raccoglie eventuali perdite d'acqua che tramite un sensore chiude la valvola di sicurezza situata sotto al rubinetto. In questo modo si impedisce all'acqua di fuoriuscire anche con il rubinetto aperto.

Se la scatola che contiene parti elettriche viene danneggiata togliere immediatamente la presa di collegamento alla rete elettrica.

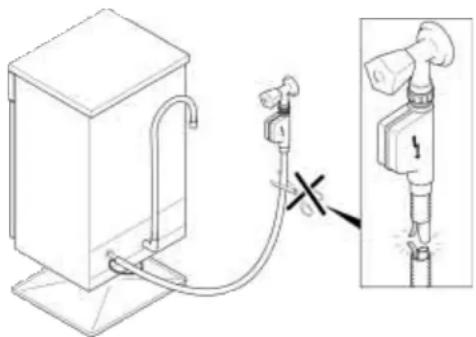

Per garantire un perfetto funzionamento della sicurezza la scatola “A” con il tubo devono essere allacciati al rubinetto come in Figura “1”. Il tubo di alimentazione non deve essere tagliato in quanto contiene parti sotto tensione.

Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica.

Informazioni per laboratori di prova Programma comparativo generale

Secondo le norme EN 50242:

1) Posizione cesto superiore: bassa
2) Carico normalizzato
3) Posizione regolatore brillantante 5
4) Quantità di detersivo:

- 8 gr per il prelavaggio.

- 22 gr per il lavaggio.

ELENCO DEI PROGRAMMI

Programma

Descrizione

1	PRELAVAGGIO	Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimanda-re il lavaggio del carico completo dopo la cena
2 = 65°C	UNIVERSALE INTENSIVO 65°C	Adatto al lavaggio di pentole e di tutte le altre stoviglie di uso quotidiano particolarmente sporche.
2 = 50°C	UNIVERSALE ECO 50°C	Adatto al lavaggio di stoviglie e pentole di uso quotidiano normalmente sporche utilizzando detersivi contenenti enzimi.Programma normalizzato EN 50242.
3 = 65°C	GIORNALIERO INTENSIVO 65°C	Adatto al lavaggio di stoviglie e pentole di uso quotidiano normalmente sporche.
3 = 50°C	GIORNALIERO 50°C	Adatto al lavaggio di stoviglie e pentole di uso quotidiano da usarsi subito dopo il pasto.
4 = 50°C	DELICATO 50°C	Adatto al lavaggio di stoviglie delicate e con decorazioni e cristalleria.Indicato anche per il lavaggio di stoviglie d'uso quotidiano poco sporche, ad esclusione delle pentole.

Operazioni da compiere

Svolgimento del Programma

Durata media in minut

Funzione facoltativa

Detersivo Prelavaggio

Detersivo lavaggio

Pulizia fillo e piastra

Controllo scorta brillantante

Controllo scorta sale

Prelavaggio caldo

Prelavaggio freddo

Lavaggio

Risciacquo intermedio

Risciacquo caldo con brillantante

Con acqua fredda (15°C)

Tasto "65°C"

Tasto Mzzo carico

Tasto "Rapido"

●

○

6

SI

●

●

●

●

●

○

65°C

○

150

SI

SI

SI

●

●

●

●

●

50°C

135

SI

SI

●

●

●

●

65°C

○

110

SI

SI

SI

●

●

●

●

50°C

105

SI

SI

●

●

●

●

50°C

75

SI

SI

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.
