BEDIENUNGSANLEITUNG RSI 269 RB ROSIERES

Technische gegevens:

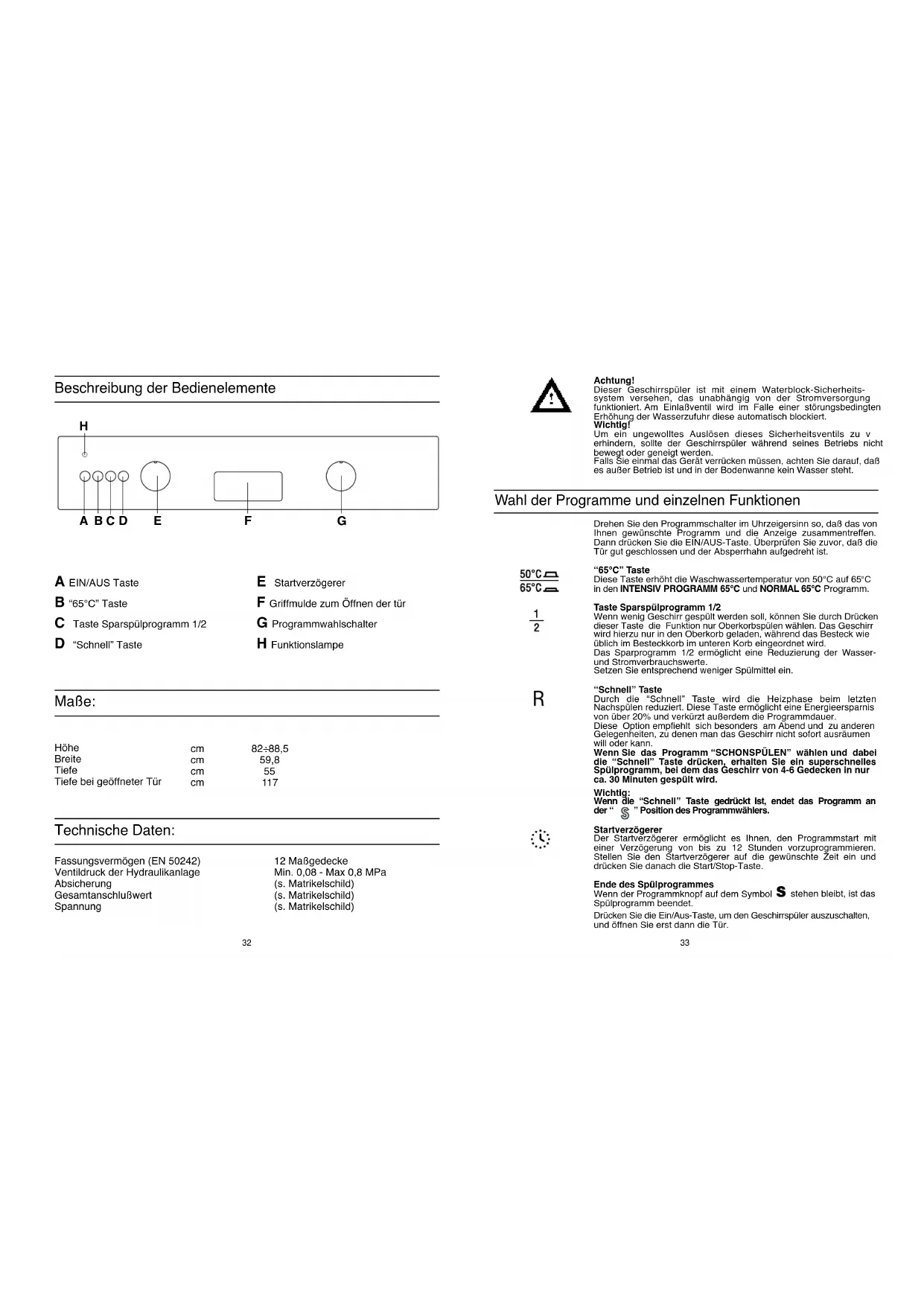

Beschreibung der Bedienelemente

E Startverzögerer
F Griffmulde zum Öffnen der tür
G Programmwahlschalter
H Funktionslampe

Maße:

Höhe	cm	82÷88,5
Breite	cm	59,8
Tiefe	cm	55
Tiefe bei geöffneter Tür	cm	117

Technische Daten:

Fassungsvermögen (EN 50242)

Ventildruck der Hydraulikanlage

Absicherung

Gesamtanschlußwert

Spannung

12 Maßgedecke
Min. 0,08 - Max 0,8 MPa
(s. Matrikelschild)
(s. Matrikelschild)
(s. Matrikelschild)

Achtung!

Dieser Geschirrspüler ist mit einem Waterblock-Sicherheits-system versehen, das unabhängig von der Stromversorgung funktioniert. Am Einlaßventil wird im Falle einer störungsbedingten Erhöhung der Wasserzufuhr diese automatisch blockiert.

Um ein ungewolltes Auslösen dieses Sicherheitsventils zu v erhindern, sollte der Geschirrspüler während seines Betriebs nicht bewegt oder genelgt werden. Falls Sie einmal das Gerät verrücken müssen, achten Sie darauf, daß es außer Betrieb ist und in der Bodenwanne kein Wasser steht.

Wahl der Programme und einzelnen Funktionen

	Drehen Sie den Programmschalter im Uhrzeigersinn so, daß das von Ihnen gewünschte Programm und die Anzeige zusammentreffen. Dann drücken Sie die EIN/AUS-Taste. Überprüfen Sie zuvor, daß die Tür gut geschlossen und der Absperrhahn aufgedreht ist.
50^65^	“65°C” TasteDiese Taste erhöht die Waschwassertemperatur von 50°C auf 65°C in den INTENSIV PROGRAMM 65°C und NORMAL 65°C Programm.
12	Taste Sparspülprogramm 1/2Wenn wenig Geschirr gespült werden soll, können Sie durch Drücken dieser Taste die Funktion nur Oberkorbspülen wählen. Das Geschirr wird hierzu nur in den Oberkorb geladen, während das Bestock wie üblich im Besteckkorb im unteren Korb eingeordnet wird.Das Sparprogramm 1/2 ermöglicht eine Reduzierung der Wasser- und Stromverbrauchswerte.Setzen Sie entsprechend weniger Spülmittel ein.
R	“Schnell” TasteDurch die “Schnell” Taste wird die Heizphase beim letzten Nachspülen reduziert. Diese Taste ermöglicht eine Energieersparnis von über 20% und verkürzt außerdem die Programmdauer. Diese Option empfiehlt sich besonders am Abend und zu anderen Gelegenheiten, zu denen man das Geschirr nicht sofort ausräumen will oder kann.Wenn Sie das Programm “SCHONSPÜLEN” wählen und dabei die “Schnell” Taste drücken, erhalten Sie ein superschnelles Spülprogramm, bei dem das Geschirr von 4-6 Gedecken in nur ca. 30 Minuten gespült wird.Wichtig:Wenn die “Schnell” Taste gedrückt ist, endet das Programm an der “ S ” Position des Programmwählers.
	StartverzögererDer Startverzögerer ermöglicht es Ihnen, den Programmstart mit einer Verzögerung von bis zu 12 Stunden vorzuprogrammieren. Stellen Sie den Startverzögerer auf die gewünschte Zeit ein und drücken Sie danach die Start/Stop-Taste.Ende des SpülprogrammesWenn der Programmknopf auf dem Symbol S stehen bleibt, ist das Spülprogramm beendet.Drücken Sie die Ein/Aus-Taste, um den Geschirrspüler auszuschalten, und öffnen Sie erst dann die Tür.

Informationen für Normtests Normprogramm allgemein

Gemäß EN Norm 50242:

1) Position oberer Geschirrkorb: unten
2) Normale Befüllung
3) Position des Klarspüler-Reglers: 5
4) Benötigte Menge Spülmittel:
8 gr für das Vorspülen
- 22 gr für das Spülprogramm.

LISTE DER PROGRAMME

Symbol

Beschreibung

Arbeitsgänge

Programmabläufe

Zusatzfunktionen

Reinigungsmittel für Vorspülprogramm

Spülmittel

Filter- und Arbeitsplattenreinigung

Kontrolle des Klaspulenvorrats

Kontrolle des Salzvorrats

Vorspülen (warm)

Vorspülen (kait)

Hauptspülgang

Zwischenspülgang

Nachspülen (warm) mit Klarspüler

Kaitwasseranschluß 15 Grad C.

“65°C” Taste

Sparspülprogramm 1/2

“Schnell” Taste

1	VORSPÜLEN	Kurzer Vorspülgang, für Gedecke, die nach dem Frühstück oder Mittagessen in der Maschine bleiben, und erst am Abend gespült werden sollen.
2	INTENSIVPROGRAMM 65°C	Für alle Töpfe und stark verschmutztes Geschirr.
2	ECOPROGRAMM 50°C	Für normal verschmutzte Töpfe und Geschirr bei Verwendung von Spülmitteln mit Enzymen. Das Programm entspricht der Normen EN 50242.
3	NORMAL 65°C	Für normal verschmutzte Töpfe und Geschirr.
3	NORMAL 50°C	Nur für Töpfe und Geschirrteile, die sofort nach der Mahlzeit gespült werden.
4	SCHONSPÜLEN 50°C	Für den Abwasch von empfindlichem Geschirr, Geschirr mit Dekoren, sowie Gläsern und Kristallgefäßen.Auch zu empfehlen für nur leicht verschmutztes Geschirr des täglichen Gebrauchs. Für Töpfe nicht geeignet.

Das Waterblock-System verhindert einen Wasseraustritt selbst im Störfall und erhöht durch den Schutz vor Wasserschäden die Sicherheit des Spülmaschinenbetriebs.

Funktionsweise:

Das System besteht aus zwei Komponenten: einer Bodenwanne unterhalb des Geräts und einem Sicherheitsventil am Wasserabsperrhahn. Im Falle eines störungsbedingten Wasseraustritts, etwa durch eine Undichtigkeit des Wasserschlauchs, tritt das hydraulisch, d.h. auch ohne Stromzufuhr funktionsfähige Sicherheitsventil in Funktion und schließt augenblicklich die Wasserzufuhr.

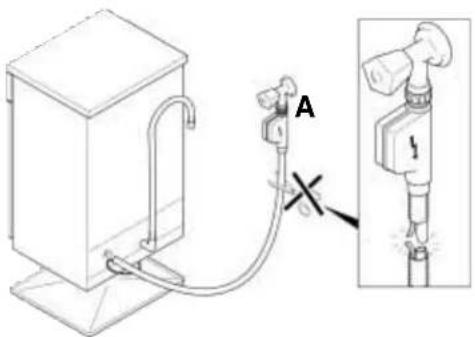

Damit die Sicherheitsvorrichtung einwandfrei funktionieren kann, muß der Schlauch mit dem Kästchen "A" wie in der Abb. 1 angeschlossen werden. Der Zulaufschlauch darf nicht durchgeschnitten werden, da er Teile unter Spannung enthält. Wenn das Kästchen beschädigt werden sollte, ist der Stecker unverzüglich von dem Stromversorgungsnetz zu trennen. Sollte die Länge des Schlauches für den korrekten Anschuß nicht ausreichen, muß dieser mit einem anderen Schlauch mit geeigneter Länge ersetzt werden. Wenden Sie sich bitte hierfür an Ihren Werkskundendienst.

Wir schließen die Haflung für alle evtl. Druckfehler aus. Kleinere Änderungen und technische Weiterentwicklungen im Detail vorbehalten.
