MANUALE UTENTE DD 642 HA(WH) HOTPOINT-ARISTON

Istruzioni per l'uso

PIANO

Sommario

Istruzioni per l'uso,1

Awertenze,3

Assistenza.8

Descrizione dell'apparecchio, 10

Installazione,13

Avvio eutilizzo,17

Precauzioni e consigli, 17

Manutenzione e cura,18

Anomalie e rimedi,18

ES

Espanol

ATTENZIONE: Questo apparecchio e le sue parti accessibili divertano molto caldi durante l'uso. Bisognà fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorvegianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendonoconto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini sulla sorvegianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olli cui po èsere pericoloso e più provocare un incendio. Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bensi bisogna spegnere l'apparecchio e copire la fiamma per esempio con un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.

Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Elimare eventuali liquidi presenti sul coperchio prima di aprirlo. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica alla caldi.

L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distanza separato.

ATTENZIONE: I'uso di protezioni del piano inappropriate cui cause incidenti.

ATTENZIONE: In caso di danneggiamento del piano in vetro:

• spegnere immediatamente tutti i bruciatori e eventuali elementi riscaldanti elettrici e scollegare l'apparecchio alla rete elettrica.

-non toccare la superficedell'apparecchio.

GB

Warnings

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezioni di ricambio non originali.

Assistenza Attiva 7 giorni su 7

199.199.199 NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É attivo 7 giomi su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contentuti della garanzia standard: con una modica cífra protege il cliente da agli imprevisto riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto Gratisamente a:

• l'intervento entro 48 ore alla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;

• il trasporto dell'elettrodomestico non riparabile in loco.
  Inoltre, qualora l'elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell'anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opercatore Telefonico utilizzato.

Le sudette tariffe potrebbero essere soggette a variazione da parte dell'opercatore Telefonico; per maggiori informazioni consultare il site www. aristonchannel.com.

GB

Assistance

Communicating:

Descrizione dell'apparecchio

Vista d'insieme

1. Griglie di appoggio per RECIPIENTI DI COTTURA
2. BRUCIATORI GAS
3. Manopole di lavoro dei BRUCIATORI GAS
4. Candela di accensione dei BRUCIATORI GAS

5. DISPOSITIVO DI SICUREZZA

6. BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.

7. Manopole di lavoro dei BRUCIATORI GAS per la regolazione della fiamma.
   Candela di accensione dei BRUCIATORI GAS permette l'accensione automatica del bruciatore prescelto.
8. DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.

GB

! è importante conservare quello librettro per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apprecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attendentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono glucattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a personne, animali o cose.
! Questo apparecchio più essere installato e funzionare solo in locali permanentemente ventilati seconde le prescrizioni delle Norme Nazionali in vigore. Debbono essere osservati i seguenti requisiti:

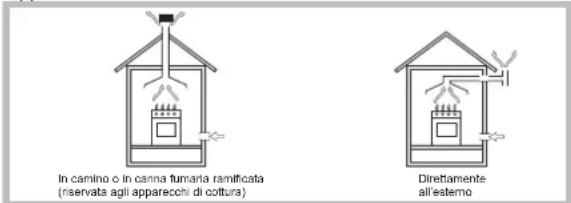

- Il locale deve prevedere unsystema di scarico all'esterno dei fumi della combustione,realizzatotramiteuna cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volte che si accende l'apparecchio.

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3/h per kW di potenza installata.

Ilsystemapuoessere realizzato prelevando direttamente l'aria dall'esterno dell'edificiotramite un condotto di almeno 100~cm^2 di sezione utile e tale che non possa essere accidentalmente ostruito.

Owero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolato di incendio, o camere da fatto.

• Un utilizzato intensivo e prolongato dell'apprecchio più necessitate di una areazione supplementare, per esempio l'apertura di una finestra o una areazione più efficace, augmentando la potenza di aspirazione meccanica se più esistente.
• I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contenti bidoni di GPL debbono prevedere delle aperture verso l'esternoosi da permettere l'evacuation dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantini, ecc.). É opportuno tenere nel locale solo

il bidone in utilizzato, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiore ai 50^ .

Incasso

Per una corretta installmente del piano di cottura vanno osservate le seguente precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 200~mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una distanza minima di 650 mm (vedi figura).
• Posizione are pensili adiacenti alla cappa ad un'altezza minima dal top di 420 mm (vedi figura).

Allorché il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distance minima dal top pari a 700 mm.

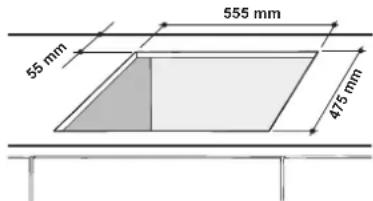

• Il vano del mobile dovrà averè le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

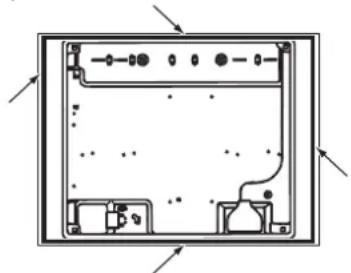

• Prima di procedere al fissaggio al top, posizionare la guarnizione (in dotazione) lungo il perimetro del piano come rappresentato in figura.

Schema di fissaggio dei ganci

Posizione gancio per top H=20mm
Posizione gancio per top H=30mm

Avanti

Posizione gancio per top H=40mm
Dietro

IT

! Usare i ganci contentui nella "confezione accessori"

• Nel caso in cui il piano non sia installato su di un forno incasso, è necessario insere un pannello di legno come isolamento. Esso dovrá essere posizionato ad una distance minima di 20 mm. nella parte inferiore del piano stesso.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parole posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

! E' possible installare il piano solo sopra fornì incasso dotati di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predispiosto per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installatione supra un forn o da incasso l'allaccio elettrico del piano e quello del forn ovee essere realizzato separamente, sua per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forn.

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il caricoindicato nella targhetta
caratteristica.

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptro onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle nome di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristica;
• la tensione di alimentazione sua compresa nei valori nella targhetta caratteristica;
• la presa sia compatible con la spina dell'apparecchio. In caso contrario sostuire la presa o la spina; non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non delve subire piegature o compressioni.

! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispecttate.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto delle Norme Norme Nazionali in vigore, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sera alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas".

Nel caso di alimentazione con gas liquido, da bombola, utilizzato regolatori di pressione conformi alle Norme Nazionali in vigore.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei brucitori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparechio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostuire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessible in acciaio inossidabile a parete continua con attacchi fillettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi delve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia magiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi, guarnizioni di tenuta metalliche in alluminio o guarnizioni in gomma conformi alle Norme Nazionali in vigore.

Controllo Tenuta

! Ad installatione ultima controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esse è predisistosto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei brucatori effettuatinge le seguenti operazioni:

1. Togliere le griglie del piano e sfilare i brucatori delle loro sedi.
2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm . e sostituuri con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli").
3. Rimontare le parti eseguendo all'inverso le operazioni.
4. Al termine dell'operazione, sostituite la vecchia etichetta taratura con quella correspondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Regolazione aria primaria dei brucitori

I bruciatori non necessitano di nessuna regolazione dell'aria primaria.

Regolazione minimi
1. Portare il rubinetto sulla posizione di minimo;
2. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di bianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.
3. Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei brucitori.
4. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo augmentare la portata dei minimi stessi agenda sulla vite di regolazione.

1. Effettuata la regolazione, ripristate i sigilli posti sui by-pass con ceralacco o materiali equivalenti.
   ! Nel caso dei gas liquidi, la vite di regolazione dovra essere avvitata a fondo.
   ! Al termine dell'operazione sostuire la vecchia etichetta di taratura conQLIa corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.
   ! Qualora la pressione del gas utilizzato sia diversa (o variable) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (seconde le Norme Nazionali in vigore).

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2006/95/CE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2009/142/CE del 30/11/09 (Gas) e successive modificazioni. - 2012/19/UE e successive modificazioni.
ECODESIGN	Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC. Norma EN 30-2-1

IT

Tabella caratteristiche bruciatori e ugelli

Tabella 1				Gas Liquido				Gas Naturale
Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.*) Nomin.	Ridot.	By-pass 1/100 (mm)	Ugello 1/100 (mm)	Portata* g/h		Ugello 1/100 (mm)	Portata* I/h
						***	**
Rapido (R)	100	3.00	0.70	39	86	218	214	116(Y)	286
Semi Rapido (S)	75	1.65	0.40	28	64	120	118	96(Z)	157
Ausiliario (A)	55	1.00	0.40	28	50	73	71	79(6)	95
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)					28-30	37	20
						20	25	17
						35	45	25

• A 15°C e 1013,25 mbar-gas secco
  Propano P.C.S. = 50.37 MJ/Kg
  * Buano P.C.S. = 49.47 MJ/Kg

Metano P.C.S. = 37.78 MJ/m

3

DD 642 HA(WH)

Avvio e utilizzato

! Su ciascuna manopola è indicata la posizione del bruciatore gas correspondente.

Bruciatori gas

Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:

Per accendere uno dei bruciatori, avvincare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario sino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Modelli sono dotati di accensione integrata all'interno della manopola. Per accendere il bruciatore prescelto è sufficiente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antorario fino alla posizione di massima potenza, tenendola premuta fino alla avvenuta accensione.

! Nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritenare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al simbolo "").

Consigli pratici per l'uso dei bruciatori

Al fine di ottener il massimo rendimento è utile ricordare quanto segue:

Utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fluoriscano dal fondo dei recipienti.
Utilizzare sempre recipienti a fondo piatto e con coperchio.
- Al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.

Bruciatore	Ø Diametro recipienti (cm)
Rapido (R)	24 - 26
Semi Rapido (S)	16 - 20
Ausiliario (A)	10 - 14

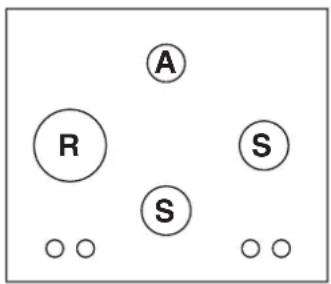

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei brucatori ed ugelli".

• Per la massima stabilità dei recipienti, assicurarsi sempre che le griglie siano montate in modo corretto e che agli recipiente sia centrato sul bruciatore.
• Le maniglie delle pentole devono essere posizionate in linea con una delle razze della griglia.
• Le maniglie delle pentole devono essere posizzionate in modo da non sporgere il bordo anteriore del piano di cottura.

L'aspetto più variable in termini di stabilità delle pentole perché secco spesso la pentola stessa (o il suo posizionamento durante l'uso). Pentole ben bilanciate, con fondi piatti, centrate sul bruciatore, con le maniglie posizionate in linea con una delle razze della griglia offrono oviamente la

massima stabilità.

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installatione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizioneamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato conceito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
  Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
  L'apparecchio devese essere usato per cuocere alimenti, solo da persona adulte e seconde le istruzioni riportate in quello libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
  Non ostruire le aperture di ventilazione e di smaltimento di calorie.
• Assicurarsi sempre che le manopole siano nella posizione “ ” quando l'apparecchio non è utilizzato.
  Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
  Non fare pulizia o manutenzione perché aver prima staccato la spina dallare tete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi intermi per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
  Non chiudere il coperchio in veto (se presente) con i brucatori gas o la piastra elettrica ancora caldi.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsable della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, casi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchia-ture elettriche ed elettroniche (RAEE), prevede che gli elettro-d-mestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di racolta separata.

Quando si acuista una nuova apparecchiatura equivalente si cui consignare il RAEE al negotiante, che è tenuto a ritirarlo Gratisamente; i RAEE di "piccolissime dimensioni" (nessun dato sulla 25 cm) sono

IT

essere consegnati Gratisamente ai negotiantianche se non si acquista nulla (solo nei nego con superficie di vendita superiore a 400mq .Per ulteriori informazioni sulla corretta dismissione degli eletrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Cucinare gli alimenti in pentole chiuse con coperchi idonei e usare meno acqua possible. Cucinare sulla coperchio aumento rather notevolmente il consumo in termini di energia.
• Usare pentole e padelle piatte.
• Se si stanno cucinando alimenti con un tempo di cottura più lungo, consigliamo di usare una pentola a pressione, che è due volte più rapida e consente di salvare un terzo di energia.

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulizia del piano di cottura

• Le parti smaltate e in vetro vanno lavate con acqua calda e detergente neutro.
  L'acqua calcarea o detergenti aggressivi potrebbero lasciare macchie sulle superfici in acciaio inox, se rimangono a contatto troppo a lungo. Eliminare prontamente eventuali residui di cibo (acqua,ugo, caffe, ecc.) prima che si secchino.
• Pulire con acqua calda e detergente neutro, quindi asciugare con un panno morbido o una pelle di daino. In caso di sporco dificile, usare esclusivamente detergenti indicati per le superfici in acciaio inox.
• Pulire le superfici in acciaio inox solo con un panno morbido o una spugna
• Non utilizzato prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.
  Nonutilizzare pulitrici getto di vapore.
  Nonutilizzare prodotti inflammabili.
• Evitare di lasciare sul piano sostanze acide o alcaline come aceto, mostarda, sale, zucchini o succo di limone.

Pulizia dei componenti del piano

• Pulire parti smaltate e in vetro solo con un panno morbido o una spugna.
• Le griglie, i cappellotti e i brucatori sono rimovibili per facilitarne la pulizia.
• Lavarli a mano con acqua calda e detersivo non aggressivo avendo cura di eliminare eventuali incrostazioni e controllingo che nessuna delle aperture del bruciatore sa otturata.
• Sciacquare e asciugare
• Rimontare correttamente brucatori e cappellotti nelle rispettive sedi.
• Nel riposizionare le griglie, assicurarsi che la zona di appoggio delle pentole si alla lineata con il bruciatore.
• Nei modelli dotati di candeline di accensione elettrica e di termocoppie di sicurezza, occorre procedere a un'accurata pulizia della parte terminale della candelina per assicurame il buon funzionamento. Controllare questi componenti frequentemente e, se necessario, pulirli con un panno umido. Eventuali residui di cibo secchi vanno rimossi con uno stuzzicadenti o un ago.

! Per evitare danni all'accensione elettrica, non utilizzarla quando i brucitori non sono nella loro sede.

Manutenzione rubinetti gas

Con il tempo cui verificarsi il caso di un rubinetto che si blocchi o presenti difficultà nella rotazione, pertanto sare necessario provedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

Anomalie e rimedi

Puo accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che casa si cui sare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è uniforme.

Avete controllato se:

• Sono ostritti i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

La fiamma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

Non avete premuto a fondo la manopola
- Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il disposativo di sicurezza.
- Sono ostruti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostritti i fori di fuoriuscita del gas.
  Cisono correnti d'aria nelle vicinanze del piano.
• La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano.
• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.
• Le griglie sono state inverteite.

ATTENZIONE

IT

Per l'installazione del piano consultare il manuale

Evitare urti
accidentalion
pentole,grigie o
altri utensili da cucina.

Non usare pentole o tegami a cavallo di due o piu bruciatori

Non lasciare bistecchiere
vuote sul fornello accesso
per più di 5 minuti

IT

GB

Installation
