| Tipo di prodotto | Insert per camino |
| Marca | La Nordica |
| Modello | Inserto 70 Crystal |
| Combustibile ammesso | Legna secca (umidita <20%), ciocchi da 20-30 cm |
| Consumo orario | 2,7 kg/h |
| Materiali di costruzione | Acciaio, ghisa (griglia, piastre refrattarie NORDIKER), vetroceramica (porta) |
| Ventilazione | Convezione naturale e forzata (opzionale con kit ventilatore) |
| Regolatori d'aria | Aria primaria, secondaria, terziaria (pre-calibrata) |
| Alimentazione | Intermittente (caricamento manuale) |
| Tipo di vetro | Vetroceramica resistente fino a 700°C |
| Accessori forniti | Attizzatoio, guanto di protezione |
| Opzioni | Kit ventilazione, kit aria secondaria |
| Manutenzione ordinaria | Pulizia vetro (freddo), svuotamento cenere, spazzacamino annuale del condotto |
| Sicurezza | Porta chiusa obbligatoria, superfici calde, guanti di protezione |
| Garanzia | 24 mesi (secondo condizioni) |
Domande frequenti - Inserto 70 Crystal La Nordica
Domande degli utenti su Inserto 70 Crystal La Nordica
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caminetto in formato PDF gratuitamente! Trova il tuo manuale Inserto 70 Crystal - La Nordica e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Inserto 70 Crystal del marchio La Nordica.
MANUALE UTENTE Inserto 70 Crystal La Nordica
Durante la combustioneiene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anterio dell'apparecchio. Evitate il contatto con tali elementi alla un corrispondente abbligiamo protettivo (quanti di protezione in dotazione).
Fate in mode che i bambini siano consapevoli di quosti pericolie eteneteli lontani dal focolare durante il suo funzionamento.
ITALIANO - INDICE
INSTALLAZIONE 3
AVVERTENZE 5
sICUREZZA 5
AVVERTENZE gGENERALI 6
DICIHIARAZIONE DI CONFORMITA'DEL COSTRUTTORE 6
NORME PER L'INsTALLAZIONE 6
sICUREZZA ANTINCENDIO. 7
PRONTO INTERVENTO. 7
PROTEZIONI DELLE TRAVI 7
DEsCRIZIONE TECHNICA 8
CANNA FUMARIA 8
COMIGNOLO 9
COLLEGAMENTO ALLA CANNA FUMARIA 9
ARIA PER LA COMBUSTIONE 9
VENTILAZIONE ED AERAZIONE DEI LOCALI DI INSTALLAZIONE 10
VENTILAZIONE Cappa O LOCALE ADIACENTE 10
COLLEGAMENTO ELETTRICO E MANUTENZIONE VENTILAZIONE 11
COMBUsTIBILI AMMEssI / NON AMMEssI 11
ACCENsIONE 12
FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE. 13
MANUTENZIONE E CURA 14
PULIZIA PERIODICA A CARICO DELL'UTENTE 14
PULIZIA VETRO. 14
PULIZIA CASSETTO CENERE 14
PULIZIA CANNA FUMARIA 14
FERMO ESTIVO 15
MANUTENZIONE ORDINARIA EsEgUIA DAI TECHNICI ABILITATI 15
GUARNIZIONI 15
DETERMINAZIONE DELLA POTENZA TERMICA 15
CONDIZIONI DI GARANZIA 16
smaltimento 18
VENTILAZIONEDI sERIE. 89
DATI TECNICI. 90
DIMENsIONI 92

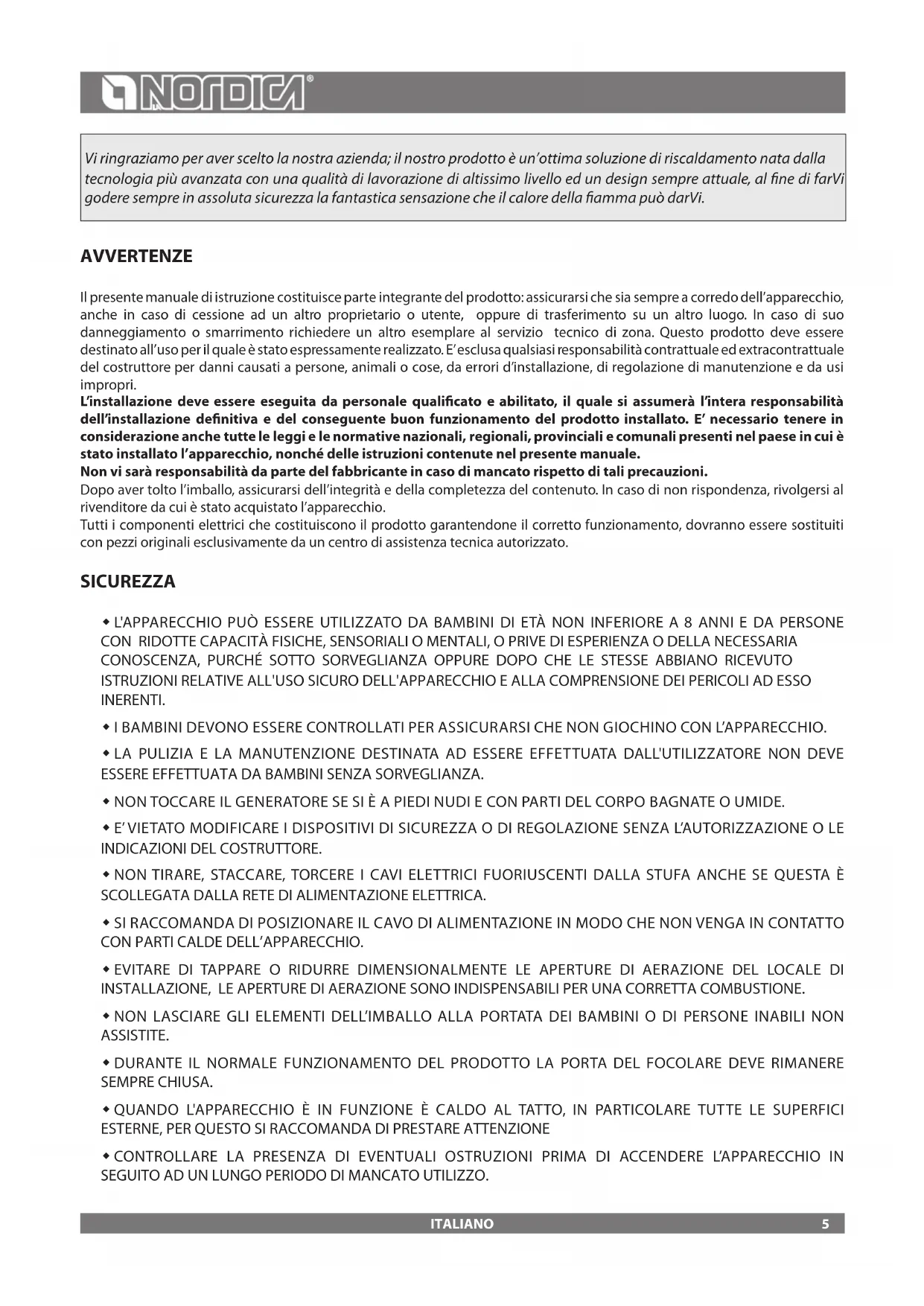

Vi ringraziamo per aver scelto la nostra azienda; il nostro prodotto è un'ottima soluzione di riscaldamento nata alla Tecnologia più avanzata con una qualità di lavorazione di altissimo livello ed un design sempre attuale, al fine di farVi godere sempre in assoluta sicurezza la fantastica sensazione che il calore della fiamma può darVi.
AVVERTENZE
Il presente manuale diistruzione costituisce parte integrante del prodotto: assicurarsi che sia sempre a corredo dell'apparecchio,anche in caso di cessione ad un'alto proprietario o utente,oppure di traferimento su un'alto luogo. In caso di suo danneggiamento o smarrimento richiedere un'alto esemplare al servizio technique di zona. Quito prodotto devese essere destinato all'uso per il quale è stato espressamente realizazo.E'esclusa qualsi responsabilita contrattuale ed extracontrattuale del costruttore per anni causati a persona, animali o cose, da erre i'd installatione, di regolazione di manutenzione e da usi impropri.
L'installazione deve essere eseguita da personale qualificato eabilitato, il quale si assumerà l'intera responsabilità dell'installazione definitiva e del seguente buon funzionamento del prodotto installato. E' necessario tenere in considerazioneanche tutte le leggi e le normative nazionali, regionali, provinciali e comunali presenti nel paese in cui è stato installato l'apparecchio, nonché delle istruzioni contenate nel presente manuale.
Non vi sare responsabilita da parte del fabbricante in caso di mancato rispetto di tali precazioni.
Dopo aver molto l'imballo, assicurarsi dell'integrità e della completenessa del contentuto. In caso di non rispondenza, rivolgersi al rivenditore da cui è stato acquistato l'apparecchio.
Tutti i componenti elettrici che costituiscono il prodotto garantendone il corretto funzionamento, dovanno essere sostituiti con pezioni originali esclusivamente da un centro di assistenza tecnica autorizzato.
SICUREZZA
L'APPARECCHIO PUO ESSERE UTILIZZATO DA BABBINI DI ETÀ NON INFERiore A 8 ANNI E DA PERSONE CON RIDOTTE CAPACITA FISICHE, SENSORIALI O MENTALI, O PRIVE DI ESPERIANZA O DELLA NECESSARIA CONOSCENZA, PURCHE SOTTO SORVEGLIANZA OPPURE DOPO CHE LE STESSE ABBIANO RICEVUTO ISTRUZIONI RELATIVE ALL'uso SICURO DELL'APPARECCHIO E ALLA COMPRENSIONE DEI PERICOLI AD ESso INERENTI.
I BAMBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSI CHE NON GIOCHINO CON L'APPARECCHIO.
LA PULIZIA E LA MANUTENZIONE DESTINATA AD ESSERE EFFETTUATA DALL'UTILIZZATORE NON DEVESSERE EFFETTUATA DA BABBINI SENZA SORVEGLIANZA.
NON TOCCARE IL GENERATORE SE SI É A PIEDI NUDI E CON PARTI DEL CORPO BAGNATE O UMIDE.
E'ViETATO MODIFICARE I DISPOSITIVI DI SICUREZZA O DI REGOLAZIONE SENZA L'AUTORIZZAZIONE O LE INDICAZIONI DEL COSTUTFORE.
NON TIRARE, STACCARE, TORCERE I CAVI ELETTRICI FUORIUSCENTI DALLA STUFA ANCHE SE QUESTA è SCOLLEGATA DALLA RETE DI ALIMENTAZIONE ELETTRICA.
SI RACCOMANDA DI POSIZIONARE IL CAVO DI ALIMENTAZIONE IN MODO CHE NON VENGAIN CONTATTO CON PARTI CALDE DELL'APPARECCHIO.
EVITARE DI TAPPARE O RIDURRE DIMENSIONALMENTE LE APERTURE DI AERAZIONE DEL LOCALE DI INSTALLAZIONE, LE APERTURE DI AERAZIONE SONO INDISPENSABILI PER UNA CORRETTA COMBUSTIONE.
NON LASCIARE GLI ELEMENTI DELL'IMBALLO ALLA PORTATA DEI BABBINI O DI PERSONE INABILI NON ASSISTITE.
DURANTE IL NORMALE FUNZIONAMENTO DEL PRODOTTO LA PORTA DEL FOCOLARE DEVE RIMANERE SEMPRE CHIUSA.
QUANDO L'APPARECCHIO E IN FUNZIONE E CALDO AL TATTO, IN PARTICOLARE TUTTE LE SUPERFICI ESTERNE, PER QUESTO SI RACCOMANDA DI PRESTARE ATTENZIONE
CONTROLLARE LA PRESENZA DI EVENTUALI OSTRUZIONI PRIMA DI ACCENDERE L'APPARECCHIO IN SEGuito AD UN LUNGO PERIODO DI MANCATO UTILizzato.
IL GENERATORE è STATO PROGETTATO PER FUNZIONARE CON QUALSIASI CONDITIONSI CIMATICA, IN CASO DI CONDIZIONIPARTICULARMENTEAVVERSE (VENTO FORTE,GELO) POTREBBERO INTERVENIRE SISTEMIDISICUREZZA CHE PORTANO IL GENERATORE IN SPEGNIMENTO. SE SI VERIFICA CI O CONTATTARE IL SERVIZIO DI ASSISTENZA TECNICA E, IN OGNI CASO, NON DISABILITARE I SISTEMIDISICUREZZA.
IN CASO DI INCENDIO DELLA CANNA FUMARIA MUNIRSI DI ADEGUATI SISTEMI PER SOFFOCARE LE FIAMME O RICHIEDERE L'INTERVENTO DEI VIGILI DEL FUOCO.
QUESTO APPARECCHIO NON DEVE ESSERE UTILIZZATO COME INCENERITORE DI RIFIUTI
NON UTILIZZARE ALCUN LIQUIDO INFIAMMBILE PER L'ACCENSIONE
LE MAIOLICHE SONO PRODOTTI DI ALTA FATTURA ARTIGIANALE E COME TALI POSSONO PRESENTARE MICRO-PUNTINATURE, CAVILLATURE ED IMPERFEZIONI CROMATICHE. QUESTE CARATTERISTICHE NE TESTIMONIANO LA PREGIATA NATURA. SMALTO E MAIOLICA, PER IL LORO DIVERSO COEFFICIENTE DI DILATAZIONE, PRODUCONO MICRO SCREPOLATURE (CAVILLATURA) CHE NE DIMOSTRANO L'EFFETTIVA AUTENTICITA. PER LA PULIZIA DELLE MAIOLICHE SI CONSIGLIA DI USARE UN PANNO MORBIDO ED ASCIUTTO; SE SI USA UN QUALSIASI DETERGENTE O LIQUIDO, QUEST'ULTIMO POTREBBE PENETRARE ALL'INTERNO DEI CAVILLI EVIDENZIANDO GLI STESSI.
AVVERTENZE GENERALI
La responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparecchio.
Il suo impianto va realizzato in modo conforme alla regola dell'arte, seconde le prescrizioni delle presenti istruzioni e le regole della profession, da personale qualificato, che agisce a nome di imprese adatte ad assumere l'intera responsabilità dell'insieme dell'impianto.
La NORDICA S.p.A. non è responsabile del prodotto modificato alla autorizzazione e tanto meno per l'uso di ricambi non originali.
Questo appearecchio non è adatto all'uso da parte di persone (inclusi bambini) con capacità fisiche, sensoriali e mentali ridotte, o inesperte, a meno che non vengano supervisionate ed struite nell'uso dell'apparecchio da una persona responsable per la loro sicurezza. I bambini devono essere controllati per assicurarsi che non giochino con l'apparecchio (EN 60335-2-102 / 7.12).
E' OBBIGATORIO rispetto norme nazionali ed europee, dispositionsi locali o in materia edilizia, nonché regolamentiazioni antincendio.
NON SI POSSONO EFFETTUARE MODIFICHE ALL'APPARECCHIO. Non vi sare responsabilita da parte de La NORDICA S.p.A. in caso di mancato rispetto di tali precauzioni.
DICHIARAZIONE DI CONFORMITA' DEL COSTRUTTORE
Oggetto: Assenza di amianto e cadmio
Si dichiara che tutti gli apparecchi vengono assemblati con materiali che non presentano parti di amianto o sui derivati e che nel materiale d'apporto utilizzato per le saldature non è presente/utilizzato in nessuna forma il cadmio, come previsto alla norma di riferimento.
Oggetto: Regolamento CE n. 1935/2004
Si dichiara che in tutti gli appearecchi da noi prodotti, i materiali destinati a venire a contatto con i cibi sono adatti all'uso alimentare, in conformità al Regolamento CE in oggetto.
NORME PER L'INSTALLAZIONE
L'installation del prodotto e degli equipaggiamenti ausiliari, relativi all'impianto di riscaldamento, deve essere conforme a tutte le Norme e Regolamentazioni attuali ed lo quanto previsto alla Legge.
L'installazione, i relativi collegamenti dell'impiano, la messa in servizio e la verifica del corretto funzionamento devono essere eseguita a regola d'arte da personale professionalmente preparato nel piano rispetto delle norme vigenti, sia nazionali, regionali, provinciali e comunali presenti nel paese in cui è stato installato l'apparecchio, nonché delle presenti istruzioni.
L'installatione deve essere eseguita da personale autorizzato, che dovrà rilasciare all'acquirente una dichiarazione di conformità dell'impianto, il quale si assume l'intera responsabilità dell'in installatione definitiva e del consequences buon funzionamento del prodotto installato.
Prima dell'installazione eseguire le seguenti verifiche:
- Verificare la portata della struttura se regge il peso del vostro appearechio. In caso di portata insufficiente è necessario adottare opportune misure, la responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparechio (Vedi capitolo DATI TECNICI).
- Accertarsi che il pavimento possa sostenere il peso dell'apparecchio e provvedere ad un adeguato isolamento nel caso sa costruito in materiale inflammabile (DIMENSIONI SECONDO L'ORDINAMENTO REGIONALE).
- Assicurarsi che nella stanza dove sare installato vi sua ventilazione adeguata.
- Evitare l'installazione in locali con presenza di condotti di ventilazione collettivo, cappe con oswana estrattore, appearecchi a gas di tipo B, pompe di calore o la presenza di apparecchi il cui funzionamento contemporaneo possa mettere in depressione il locale (rif. Norma UNI 10683)
- Accertarsi che la canna fumaria e i tubi a cui verrà collegato l'apparecchio siano idonei, NON è consentito il collegamento di più apparecchi allo stesso camino.
Il diametro dell'apertura per il collegamento al camino deve corrispondere per lo meno al diametro del tubo fumo. L'apertura dovrebbe
essere dotata di una connessione a muro per l'insertimento del tubo di scarico e di un rosone.
Lasciare smpre un minimo di vuoto d'aria tra il prodotto e le pareti, laterale e posteriorie (vedi INFORMAZIONI MARCATURA CE).
- Stabilire il tipo di ventilazione (naturale o forzata) vedi capitolo VENTILAZIONE Cappa O LOCALE ADIACENTE.
Tramite i piedini regolabili e mediante l'impiego di una livella assicurarsi che l'apparecchio sa perfettamente in piano per permettere un corretto scorrimento della porta.
Dopo un po'di giorni di funzionamento (il tempo necessario per stabilire che l'apparecchio funziona correttamente) si cui procedere alla costruzione del rivestimento estetico.
AVVERTENZA: -Nel costruire il rivestimento, bisogna tenere presente delle eventuali, e successive, manutenzioni agli organi elettrici installati (p.e. ventilatori, sonda di temperatura, etc.) e dove presente l'impianto idraulico, ai dispositivi connessi al prodotto.
AVVERTENZA - NEL CASO DI INSTALLAZIONE D'INSERTI, DEVE ESSERE IMPEDITO L'ACCESSO ALLE PARTI INTERNE DELL'APPEARCCHIO, E DURANTE L'ESTRAZIONE NON DEVE ESSERE POSSIBLE ACCEDERE ALLE PARTI SOTTO TENSIONE. EVENTUALI CABLAGGI COME AD ESEMPIO CAVO DI ALIMENTAZIONE O SONDE AMBIENTE DEVONO ESSERE POSIZIONATI IN MODO DA NON RIMANERE DANNEGGIATI DURANTE IL MOVIMENTO DELL'INSERTO O VENIRE A CONTATO CON PARTI CALDE.
La NORDICA S.p.A. declina agli responsabilità per danni a cose e/o persone provocati dall'impianto. Inoltre non è responsable del prodotto modificato perché autorizzazione è tanto meno per l'uso di ricambi non originali.
Il Vostro abituale spazzacamino di zona deve essereinformato sull'installazione del prodotto, affinché possa verificare il regolare collegamento alla canna fumaria ed il grado di efficienza di quest'ultima.
SICUREZZA ANTINCENDIO
Nell'installazione dell'apparecchio devono essere osservate le seguenti misure di sicurezza:
a) Al fine di assicurare un sufficiente isolamento termico, rispetto la distance minima di sicurezza dal retro e da entrambi i lati da elementi costruttivi ed oggetti infiammabili e sensibili al calorie (vedi DICHIARAZIONE DI PRESTAZIONE - Figura 7 - A..). Tutte le distance minime di sicurezza sono indicate sulla targhetta tecnia del prodotto e NON si deve scendere al di fatto dei valori indicati;
b) Davanti alla porta del focolare, nell'area di radiazione della stessa, non deve esseri alcun oggett o materiale di costruzione infammabile e sensibile al calore a meno di... Figura 7 - A.. di distanza. Tale distance cui esere ridotta a 40~cm qualora venga installata una protezione, retroventilata e resistente al calore, davanti all'intero componente da proteggere;
c) Qualora il prodotto sia installato su un pavimento di materiale infammabile, bisogna prevedere un sottofondo ignifugo. I pavimenti in materiale infammabile, come moquette, parquet o sughero etc., devono essere coperti da uno strato di materiale non infammabile (dimensioni secondo l'ordinamento regionale, vedi Figura 1).
Il prodotto deve funzionare escludivamente con il cassettocene inserto.
I residui solidi della combustione (ceneri) devono essere raccolti in un contentatore ermetico e resistente al fuoco. L'apparecchio non deve mai essere acceso in presenza di emissioni gassose o vapori (per esempio colla per linoleum, benzina ecc.). Non depositate materiali inflammabili nelle vicinanze dell'apparecchio.
Durante la combustioneiene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, della porta e del vetro del focolare, delle maniglie delle porto o di lavoro, del tubo fumied eventualmente della parte anteriore dell'apparechio. Evitate il contatto con tali elementirawn corrispondente abbigliamento protettivo o allaensili accessori (guanti resistenti al calore, dispositivi di lavoro). Fate in modo che i bambini siano consapevoli di questi pericolie e teneteli lontani dal focolare durante il suo funzionamento. Avertire i bambini che I'apparechio diventa molto caldo e che non deve essere toccato.
Quo si utiliza un combustible errato o troppo umido si formano dei depositi (creosoto) nella canna fumaria con il rischio d'incendio.
PRONTO INTERVENTO
Se si manifesta un incendio nel camino o nella canna fumaria:
a) Chiudere la porta di caricamento.
b) Chiudere i registri dell'aria combrente
c) Spagnere tramite l'uso di estintori ad anidride carbonica (CO a polveri)
d) Richiedere l'immediato intervento dei VIGILI del FUOCO
NON SPEGNERE IL FUOCO CON L'USO DI GETTI D'ACQUA.
Quand la canna fumaria smette di bruciare, bisogna farla verificare da uno specialista per individuare eventuali crepe o punti permeabili.
PROTEZIONI DELLE TRAVI
Tenendo conte dell'irradiazione del focolare, dovete essere particolarmente attenti alla protezione delle travi nella progettazione del vosto camino, tenete conte da una parte della prossimità della trave dalle facce esterne del focolare, e dall'altra dell'irradiazione della porta in vetro che normalmente è molto vicina alle travi stesse. Sappiate che in qualsiasti caso, le facce interne o inferiori di questa trave in materiale combustibile non devono essere in contatto con temperature superiori ai 65^ .
In Figura 2 sono riportati alcuni esempi di soluzione.
AVVERTENZA: Non potremo essere ritenuti responsabili per un cattivo funzionamento dell'impianto non conforme alle prescrizioni delle presenti istruzioni o ancor dall'uso di prodotti complementari non adatti.
DESCRIZIONTE TECNICA
L'apparechio è composto da una camera in acciaio interamente saldata a tenuta ermetica. Il focolare è internamente rivestito da singolelastre in ghisa e refrattario (NORDIKER). Al suo interno si trovano un portagriglia ed una griglia piana, in ghisa di grosso spessore, lavormentestraibili.
Gli apparecchi possiedono un circuito dell'aria integrato per il recupero del calorie composto da un carter, esterno al corso di riscaldamento, in acciaio zincato. Questo è un apparecchio a combustione intermittente.
L'inserto è dotato di una porta panoramicà con vetro ceramicico (resistente fino a 700^ ), quello consente un'affascinante vista sulle fiamme ardenti ed inoltre viene così impedita agli possibile fuoriuscita di scintille e fumo. Sotto la griglia del focolare si trovava un cassettocenefacilitmente estrabile.
| ACCESSORI | ATTIZZATOIO GUANTO | KIT ventilazione 1318000 | KIT Aria SECONDARIA | |
| INSERTO 50 Crystal DI SERIE DI | SERIE / 6016040 OPTIONAL | |||
| INSERTO 50V Crystal BII DI SERIE DI SERIE / 6016040 OPTIONAL | ||||
| INSERTO 50V p30 Crystal DI SERIE DI SERIE / 6016040 DI SERIE | ||||
| INSERTO 70 Crystal DI SERIE DI | SERIE * OPTIONAL | 6016041 OPTIONAL | ||
| INSERTO 80 Crystal EVO 2.0 | DI SERIE | DI SERIE | * OPTIONAL | 6016041 OPTIONAL |
| INSERTO 80 Crystal PRS | DI SERIE | DI SERIE | * OPTIONAL | 6016041 OPTIONAL |
| INSERTO 100 Crystal | DI SERIE | DI SERIE | * OPTIONAL | 6016041 OPTIONAL |
| * vedi manuale istruzioni COLLEGAMENTO E MANUTENZIONE VENTILAZIONE OPZIONALE. | ||||
Il riscaldamento dell'ambiente avviene:
a) per convenzione: il passaggio dell'aria attraverso il mantello e la cappa di rivestimento del focolare rilascia calore nell'ambiente
b) per irraggiamento:attraverso il vetro panoramico e le superfici esterne calde del termoprodotto viene irraggiato calore nell'ambiente.
L'apparechio è fornito di registri per l'aria primaria e secondaria, con i quali viene regolata l'aria di combustione.
1A - Registrar Aria PRIMARIA (Figura 8).
Con il registrar dell'aria posto (a sinistra) sotto la porta del focolare viene regolato il passaggio dell'aria atraverso il cassettocene e la griglia in direzione del combustibile. L'aria primaria è necessaria per il processo di combustione in fase di accensione. Per aprire il passaggio dell'aria primaria bisogna estrarre (tirare) totalmente la leva.
Il cassettoceneveessere svotato regolarmente,inmode che lacene non possostacolare l'entrata d'aria primaria per la combustione.Attraverso l'aria primaria vieneanche mantenuto vivo il fuoco.
Durante la combustione di legna, il registrar d'aria primaria deve essere aperto solo un poco, poiché altrimenti la legna arde velocamente e l'apparecchio si può surriscaldare (vedi paragrafo FUNZIONAMENTO).
2A - Registro Aria SECONDARIA (Figura 8).
Sotto la porta del focalore (a destra) si trovavil registro per l'aria secondaria.
Questo registro deveso tuto aperto (quindi leva tutta inserita) in particolare per la combustione di legna, cosicché il carbonio incombusto.
puo subire una post-combustione, augmentando il rendimento e garantendo la pulizia del vetro (vedi paragrafo FUNZIONAMENTO).Tramite
un tubo flessible (ignifugo NON fornito) e possibile prelevare I'aria SECONDARIA direttamente dall'esterno (Figura 11 - A).
La regolazione dei registri necessaria per l'ottenimento della resa calorifica nominale è la seguente:
| INSERTO50 Crystal | INSERTO50v CrystalBII | INSERTO50v p30Crystal | INSERTO70 Crystal | INSERTO80 Cry EVO2.0 | INSERTO80 Cry PRS | INSERTO100 Crystal | |
| Consumo orario (kg/h) | 1,8 | 2,4 | 1,7 | 2,7 | 2,1 | 2,2 | 2,8 |
| Aria PRIMARIA | CHIUSA | CHIUSA | CHIUSA | CHIUSA | CHIUSA | CHIUSA | CHIUSA |
| Aria SECONDARIA | APERTA | APERTA | APERTA | APERTA | APERTA | APERTA | APERTA |
| Aria TERZIARIA | PRETARATA | PRETARATA | PRETARATA | PRETARATA | PRETARATA | PRETARATA | NO |
CANNA FUMARIA
Requisiti fondamentali per un corretto funzionamento dell'apparecchio:
- la sezione interna deve essere preferibilmente circolare;
- essere termicamente isolata ed impermeabile e costruita con materiali idoneia resistere al calore, ai prodotti della combustione ed alle eventuali condense;
- essere priva di strozzature ed ave andamento verticale con deviazioni non superiori a 45^
- se già usata deve essere pulita;
- tutti i tratti del condotto fumi devono essere ispezionabili;
- devono essere previste aperture di ispezione per la pulizia;
- rispetto i dati tecnici del manuale di istruzioni.
Qualora le canne fumarie fosso a sezione quadrata o rettangolare gli spigoli interni devono essere arroondati con raggio non inferiore a 20 mm. Per la sezione rettangolare il rapporto massimo tra i lati delve essere = 1,5
Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un'altezza minima di 4 m.
Sono VIETATE e pertanto pregiudicano il buon funzionamento dell'apparecchio: fibrocimento, acciaio zincato, superfici interne ruvide e porose. In Figura 3 sono riportati alcuni esempi di soluzione.
Per una corretta installatione rispettare le dimensioni della canna fumaria previste nella tabella DATI TECNICI. Per installazioni con dimensioni diverse, dimensionare la stessa secondo la norma Norma EN13384-1.
Il tiraggio creato alla vostra canna fumaria delve essere sufficiente ma non effecssivo.
Un sezione della canna fumaria troppo importante puo presentare un volume troppo grande da riscaldare e duncque provocare delle difficoltà di funzionamento dell'apparecchio; per evitare ciò provvedete ad intubare la stessa per tutte la sua altezza. Una sezione troppo piccola provoca una diminuzione del tiraggio.
ATTENZIONE: per quanto riguarda la realizzazione del collegamento alla canna fumaria e i materiali inflammabili atteneri a quanto previsto alla Norma UNI10683. La canna fumaria deve essere adeguatamente distanziata da materiali inflammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria.
E' VIETATO far transitare all'interno della stessa tubazioni di impianti o canali di adduzione d'aria. E' proibito inoltre praticare aperture mobili o fisse, sulla stessa, per il collegamento di ulteriori apparecchi diversi (Figura 4).
COMIGNOLO
Il tiraggio della canna fumaria dipendeanche dall'idoneita del comignolo.
E pertanto indispensable che, se costruito artigianlmente, la sezione di uscita si piu di due volte la sezione interna della canna fumaria (Figura 5).
Dovendo sempre superare il colmo del fatto, il comignolo dovrà assicurare lo scarico anche in presenza di vento (Figura 6).
Il comignolo deve rispondere ai seguenti requisiti:
- avere sezione interna equivalente a quella del camino.
- avere sezione utile d'uscita doppià di quella interna della canna fumaria.
essere costruito in mode da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualsiasi corpo estraneo. - essere lavoramente ispezionabile, per eventuali operazioni di manutenzione e pulizia.
COLLEGAMENTO ALLA CANNA FUMARIA
Il collegamento al camino deve essere eseguito con tubi rigidi in acciaio conforme a tutte le Norme e Regolamentazioni attuali ed a quanto previsto alla Legge.
E VIETATO I'uso di tubi flessibili metallici o in fibrocimento poiche pregiudicano la sicurezza del raccordo stesso in quanto sono soggetti a strappi o rotture causando perdite di funo.
Il tubo di scarico fumi deve essere fissato ermeticamente al camino e cui ave un'inclinazione massima di 45^ ,queo per evitare depositi. excessivi di condensa prodotta nelle fasi iniziali d'accensione e/o l'aggrappaggio effecssivo di fuliggine ed inoltre evita il rallentamento dei fumi in uscita.
La non ermeticità del collegamento può causare il mal funzionamento dell'apparecchio.
Il diametro interno del tubo di collegamento deve corrispondere al diametro esterno del tronchetto di scarico fumi dell'apparecchio. Ci o vieni garantito dai tubi secondo DIN 1298.
La depressione al camino (TIRAGGIO) deve essere di almeno (vedi capitolo DATI TECNICI). La misurazione deve essere fattte sempre ad apparecchio caldo (resa calorifica nominale).
Quando la depressione supera 17 Pascal (=1.7 mm di colonna d'acqua) è necessario ridurla con l'installazione di un regolatore di tiraggio supplementare (valvola a farfalla) sul tubo di scarico o nel camino.
IMPORTANTE: Con l'utilizzo di tubi metallici è indispensable che questi siano isolati con materiali idonei (rivestimenti in fibra isolante resistente fino a 600^ C) al fine di evitare deterioramenti delle murature o della contro cappa.
Prima di posizionare l'inserto nel caminetto presistente è indispensableabile chiudere la parte alta interna del camino servendosi di una lamiera (opportunamente preferata) o di altri materiale ignifugo che possa sostarare sonoza danno una temperatura elevatissima. (v. Figura 7 pos. 1 Inserti - Figura 13)
ARIA PER LA COMBUSTIONE
E' indispensable che lo spazio compreso tra la parte superiore, i lati dell'apparecchio ed il deflettore di materiale incombustibile della cappa, sa costamente ventilato.
Bisogn per lo motivo consentire un'entrata di aria dal basso (entrata di aria fresca) ed un'uscita alta (uscita d'aria calda). Ciacuna di queste aperture deve essere libera e non otturabile, con una superficie minima di almeno 3dm^2 (esempio griglia di 30× 10cm
Si otterra quindi:
- una maggiore sicurezza
- un aumento del calore creato alla circa apparecchio.
- un migliorare funzionamento dell'apparecchio
La griglia di sfiato calore (Figura 7 pos. 6 - Figura 13) va installata sulla parte superiore della cappa a circa 20cm dal soffitto. Questa deve sempre essere installata in quanto la sua funzione è quella di lasciare fuoriuscire nel locale il calorie accumulato all'interno della cappa (sovrapressione).
VENTILAZIONE ED AERAZIONE DEI LOCALI DI INSTALLAZIONE
Poiché quosti prodotti ricavano l'aria di combustione dal locale di installatione, e OBBLIGATORIO che nel luogo stesso venga immessa una sufficiente quantità d'aria. In caso di finestre e porta a tenuta stagna (es. Case costruite con il criterio di risparmio energetico) è possibile che l'ingresso di aria fresca non venga più garantito e quello compromette il tiraggio dell'apparecchio, il loro benessere e la sua sicurezza.
IMPORTANTE: Per un miglior benessere e relativa ossigenazione dell'ambiente, l'aria di combustione cui èsere prelevata direttamente dall'esterno da un raccordo di collegamento ad un tubo flessibile. Il tubo di collegamento (NON fornito) deve essere liscio con un diametro minimo di Figura 11, dovra essere una lunghezza massima di 4 m e presentare non più di tre curve. Qualora quello sa collegato direttamente con l'esterno deve essere dotato di un apposto frangivento.
Per un buon funzionamento dell'apparecchio è OBBLIGATORIO che nel luogo d'installazione venga immessa sufficiente aria per la combustione e la riossigenazione dell'ambiente stesso.
Cio significa che, atraverso apposite aperture comunicanti con l'esterno, devel poter circolare aria per la combustione anche a porte e finestre chiuse.
Le prese d'aria devono soddisfare i requisiti seguenti:
- essere protette mediante griglie, reti metalliche, ecc., sanza ridurne, peraltro, la sezione utile netta;
- essere realizzate in modo da rendere possibili le operazioni di manutenzione;
- posizionate in maniera tale da non poter essere ostruite;
- Se nel locale di installatione dell'apparecchio fosso r presenti delle cappe di aspirazione, queste NON devono assere fatte funzionare contemporaneamente. Queste, infatti, possono provocare l'uscita di fumi nel locale, anche con la porta del focolare chiusa.
L'afflusso dellaria pulita e non contaminata poe essere ottenuto anche da un locale adiacente a quello di installatione (aereazione e ventilazione indiretta) purché tale flusso possa avvenire liberamente atraverso aperture permanenti comunicanti con l'esterno.
Il locale adiacente non pue essere adibito ad autorimessa, magazzino di materiale combustibile ne comunque ad attività con pericololo incendio, bagno, camera da fatto o locale comune dell'immobile.
La ventilazione si ritiene sufficiente quando il locale è provvisto di prese d'aria in base alla tabella:
| Categorie di apparecchi Norma di riferimento | Percentuale della sezione netta di aperture rispetto alla sezione di uscita fumi dell'apparecchio | Valore minimo netto di aperture condotto di ventilazione |
| Caminetti UNI EN 13229 50% 200 cm2 | ||
| Stufe UNI EN 13240 50% 100 cm2 | ||
| Cucine UNI EN 12815 50% 100 cm2 |
E'vieta l'installazione all'interno di locali con pericololo incendio. E'inolte vietata l'installazione all'interno di locali ad uso abitativo nei quali comunique la depressione misurata in opera fra ambiente esterno e interno sa maggiore a 4 Pa - riferimento per l'italia secondo normativa UNI10683.
E' necessario attenersi a tutte le leggi e le normative nazionali, regionali, provinciali e comunali presente nel paese in cui è stato installato l'apparecchio.
VENTILAZIONE CAPPA O LOCALE ADIACENTE
I nostri prodotti sono dotati di ventilatori tangenziali adatti a migliorare la distribuzione del calorieattraverso la ventilazione del solo ambiente di installmente (Vedi Cap. VENTILAZIONE DI SERIE).
Sui nostri prodotti possono essere installati dei kit di ventilazione OPZIONALI (NO Inserto 50 - NO Inserto 80 High Pressure) adatti a migliorare la distribuzione del calore atraverso la ventilazione del solo ambiente di installatione oppure del locale adiacente.
Il prodotto puo distribuire l'aria riscaldata tramite convenzione naturale o tramite convenzione forzata mediante l'uso di un ventilatore centrifugo (OPTIONAL), pertanto in fase di installation bisogna decidere il tipo di ventilazione o convenzione da adottare.
La copertura di agli prodotto è dotata di 2 uscite con diametro di 150mm (15 cm) per il collegamento di tubi resistenti al calore (NO Inserti 50 Crystal):
a) Eseguire la foratura sui muri o sulla cappa esistente per permettere il passaggio e l'applicazione dei tubi flessibili (ignifughi) con le relative bocchette;
b) Fissare i tubi tramite delle fascette ai relativi collari e bocchette; dopo aver molto i tappi semitrancio; (Figura 10 pos.A)
c) Ogni tubo non dovra superare 1.5 metri di lunghezza per la ventilazione naturale e 4m per la ventilazione forzata, dovra essere coibentato con materiali isolanti per evitare rumorosità e dispersione di calore;
d) Le bocchette vanno posizionate ad una altezza non inferiore ai 2m dal pavimento per evitare che l'aria calda in uscita investa le persona; rispetto la distanza delle aperture di convenzione secondo le normative costruttive locali;
e) Le lunghezze dei tubi di canalizzazione dovanno essere di uguale lunghezza per evitare diverse quantità d'aria distribuita da agli uscita. (Figura 10).
f) Se lo spazio tra la parte superiore dell'inserto e il profilo inferiore della cappa è inferiore a 10 cm sare necessario eseguire un foro di circa 30 × 40 cm sulla cappa per permettere il fissaggio dei tubi flessibili;
Il kit di ventilazione OPZIONALE, va installato molto e verso la parte posteriori dell'apparecchio (vedi manuale istruzioni COLLEGAMENTO E MANUTENZIONE VENTILAZIONE OPZIONALE). Per tanto bisogna prevedere uno spazio sottostante per alloggiare lo stesso, garantendo anche un adeguato passaggio d'aria e l'accessibilità per eventuali manutenzioni future.
INSERTO 50V- p30 Crystal: Per favore la circolazione naturale dell'aria (movimento ascensionale di aria calda) nell'involucro esterno dell'inserto bisogna togliere i semitranci (dove presenti) alla parte inferiore (v. Figura 10).
COLLEGAMENTO ELETTRICO E MANUTENZIONE VENTILAZIONE
La centralina e l'impiano dovranno essere installate e collegate da personale abilitato secondo le norme vigenti. (Vedi Cap. AVVERTENZE GENERALI).
ATTENZIONE: la centralina e il cavo di alimentazione NON devono essere a contatto con parti calde.
I nostri prodotti sono dotati di ventilatori tangenziali adatti a migliorare la distribuzione del caloreattraverso la ventilazione del solo ambiente di installatione (cap. DATI TECNICI).
L'accensione e la regolazione viene effettuata tramite l'apposita centralina in dotazione la quale dovr èssere installata lontana da fonti di calore dirette.
La selezione del tipo di INSERTRO collegabile è interna alla centralina e va fatta spostando il ponticello 7 come illustrato di seguito prima della messa in funzione dell'INSERTRO (vedi cap. VENTILAZIONE DI SERIE).
Questa operazione va fatta in assenza assoluta di alimentazione elettrica !!
Sui nostri prodotti possono essere installati dei kit di ventilazione OPZIONALI adatti a migliorare la distribuzione del calorieattraverso la ventilazione del solo ambiente di installatione oppure del locale adiacente (vedi cap. VENTILAZIONE Cappa O LOCALE ADIACENTE).
Per il collegamento fare riferimento al manuale istruzioni COLLEGAMENTO E MANUTENZIONE VENTILAZIONE OPZIONALE.
COLLEGAMENTO: Collegare il cavo di alimentazione della centralina ad un interrottore bipolare con distance tra i contatti di almeno 3mm (Alimentazione 230V 50Hz , indispensableabile il corretto collegamento all'impiano di messa a terra).
Questa operazione va fatta in assenza assoluta di alimentazione elettrica !!
AVVERTENZA: Il COMANDO deve essere alimentato in rete con a monte un interrottore generale differenziale di linea come delle vigenti normative. Il corretto funzionamento del commando è garantito solamente per l'apposto motore per il quale è stato costruito. L'uso improprio solleva il costruttore da agli responsabilità.
COMBUSTIBILI AMMESSI / NON AMMESSI
I combustibili ammessi sono cepi di legna. Si devono utilizzare esclusivamente cepi di legna secca (contenuto d'acqua max. 20% ). Si dovrebbero caricare al massimo 2 o 3 cepi di legna. I pezzi di legna dovrebbero avera una lunghezza di ca. 20-30 cm ed una circonferenza di massimo 30-35 cm.
I tronchetti di legno pressati non resinati devono essere usati con cautela per evitare surriscaldamenti dannosi all'apparecchio, in quanto quosti hanno un potere calorifico elevato.
La legna usata come combustibile delve ave un contento d'umidità inferiore al 20% e delve essere deposita in luogo asciutto. La legna umida rende l'accensione più difficile, poché è necessaria una maggiore quantità d'énergia per far evaporare l'acqua presente. Il contento umido ha inoltre lo svantaggio che, con l'abbassarsi della temperatura, l'acqua si condensa prima nel focolare e quindi nel camino causando un notevole deposito di fuliggine con successivo possibile rischio d'incendio della stessa.
La legna fresca contiene circa il 60% di H _O, perciò non è adatta ad essere bruciata. Bisognà collocarla in luogo asciutto e ventilato (per esempio sotto una tettoia) per almeno due anni prima di utilizzarla.
Tra gli altri NON possono essere bruciati: carbone, ritagli, cascami di cortecchia e pannelli, legna umida o trattata con vernici, materiali di plastica; in tal caso decade la garanzia sull'apparecchio.
Carte e cartone devono essere utilizzati solo per l'accensione.
La combustione di rifut i VietATA e danneggerebbe inoltre l'apparecchio e la canna fumaria, provocando inoltre danni alla salute ed in virtu del disturbo olfattivo a reclami da parte del vicinato.
La legna non è un combustibile a lunga durata e pertanto non è possibile un riscaldamento continuo durante la notte.
| Specie kg/mc kWh/kg Umidità 20% | ||
| Faggio 750 4,0 | ||
| Cerro 900 4,2 | ||
| Olmo 640 4,1 | ||
| Pioppo 470 4,1 | ||
| Larice* 660 4,4 | ||
| Abete rosso* 450 4,5 | ||
| Pino silvestre* | 550 4,4 | |
- LEGNI RESINOSI POCO ADATTI
ATTENZIONE: L'uso continuo e prolongato di legna particolarmente ricca di oli aromatici (p.e. Eucalipto, Mirto, etc.) provoca il deterioramento (sfaldamento) repentino dei componenti in ghisa presenti nel prodotto.
I dati tecnici dichiarati sono stati ottenuti utilizzando essenza di faggio di classe“A1”come da normativa UNI EN ISO 17225-5 e umidità inferiore al 20% . L'utilizzo di altre essenze potrebbe comportare la necessità di regolazioni specifiche e potrebbe far ottenere rese diverse dal prodotto.
ACCENSIONE
Alla prima accensione è inevitable che venga prodotto un odore sgradevole (dovuto dall'essicamento dei collanti presenti nella cordicella di guarnizione o dalle vernici protettive), il quale sparisce dato un breve utilizzo del prodotto. Si deve comunique assicurare una Buona ventilazione dell'ambiente.
Per accendere il fuco consigliamo di usare piccoli listelli di legno con carta oppure altri mezzi di accensione in commercio. E VIETATO I'uso di tutte le sostanze liquide come per es. alcohol, benzina, petrollio e simili.
Aprire totalmente l'aria primaria. Quando la legna comincia ad arde si cui ricaricare aprenderl lentamente la porta, in modo da evitare fuori uscite di fumo, si chiude il registrar dell'aria primaria e si controlla la combustione mediate I'aria secondaria secondo le indicazioni del CAP. DESCIZIONTE TECNICA.
Durante esta fase, non lasciare mai il focolare senza supervisione.
Mai sovraccaricare I'apparechio (vedi cap. DESCIZIONE TECNICA - consumo orario). Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quindi danneggiare lo stesso.
Non accendere mai l'apparecchio quando ci sono gas combustibili nella stanza.
Per una corretta prima accensione dei prodotti trattati con vernici per alte temperature, occorre sapere quanto segue:
i materiali di costruzione dei prodotti in questione non sono omogenei, infatti coesistono parti in ghisa e in acciaio.
- la temperatura alla quale il corso del prodotto è sottomosto non è omogenea: da zona a zona si registrano temperature variabili dai 300^ ai 500^ ;
- durante la sua vita, il prodotto è sottomosto a cicii alternati di accensioni e di spegnimento durante la stessa giornata e a cicii di intenso utilizzato o di assoluto riposo al variate delle stagioni;
- prima di potersi definire rodato, il prodotto nuovo dovr è essere sottomosto a diversi cicli di avviamento per poter consentire a tutti i materiali ed alla vernice di completare le varie sollecitazioni elastiche;
- in particolare inizialmente si potra notare l'emissione di odori tipici dei metalli sottoposti a grande sollecitatione termica e di vernice alla fresca. Tale vernice, sebbene in fase di costruzione venga cotta a 250^ per quale ora, dovrà superare più volte e per una certa durata la temperatura di 350^ , prima di incorporarsi perfettamente con le superfici metalliche.
Diventa quindi importante seguire questi piccoli accorgimenti in fase di accensione:
- Assicuratevi che sua garantito un forte ricambio d'aria nel luogo dove è installato l'apparecchio.
- Nelle prime accensioni, non caricare eccessivamente la camera di combustione (circa metà della quantità indica nel manuale d'istruzioni) e tenere il prodotto acceso per almeno 6-10 ore di continuo, con i registri meno aperti di quanto indica nel manuale d'istruzioni.
- Ripetere esta operazione per almeno 4-5 o più volte, secondo la Vostra disponibilità.
- Successivamente caricare sempre più (segundo comunique quanto descripto sul libretto di istruzione relativamente al massimo carico) e tenere possibilmente lunghi i periodi di accensione evitando, almeno in questa fase iniziale, cicli di accensione-spegnimento di breve durata.
- Durante le prime accessioni nessun oggett dovrebbse essere appoggiato sull'apparecchio ed in particolare sulle superfici laccate. Le superfici laccate non devono essere toccate durante il riscaldamento.
- Una volta superato il "rodaggio" si potravutilizzare il Vostro prodotto come il motore di un'auto, evitando bruschi riscaldamenti con eccessivi carichi.
Dopo un po'di giorni di funzionamento (il tempo necessario per stabilire che l'apparecchio funziona correttamente) si può procedere alla costruzione del rivestimento estetico.
ATTENZIONe: nel costruire il rivestimento, bisogna tenere presente delle eventuali, e successive, manutenzioni agli organi elettrici installati (p.e. ventilatori, sonda di temperatura, etc.) e dove presente l'impianto idraulico, ai dispositivi connessi al termoprodotto.
ACCENSIONE A BASSE EMISSIONI
La combustione除去 fumo è un tipo di accensione per ridurre in modo significativo le emissioni di sostanze nocive. La legna brucia gradualmente dall'alto versus il basso, così la combustione procede più lentamente ed in modo più controllato. I gas combusti, passando attraverso le alto temperature della fiamma, bruciano quasi completeness.
Mettere i ciocchi di legna nel focolare ad una certa distance uno dall'alto, come indicato in Figura 9. Dispore in basso i più grossi e in alto i più fini, o in verticale nel caso di camere di combustione strette e alte. Collocare il modulo di accensione sopra alla catasta, dispore i primi ciocchi del modulo perpendicolarmente alla catasta di legna.
MODULO DI ACCENSIONE. Questo modulo di accensione sostituisce quello di carta o cartone.
Preparare 4 ciocchi con una sezione trasversale di 3cm× 3cm e una lunghezza di 20~cm Figura 9. Mettere i quattro ciocchi incrociati sopra la catasta di legna,trasversalmente adessa,con nel mezzo del modulo l'accendi fuoco,che puo essere per esempio lana di legna impregnata di cera.Un fiammifero è sufficiente per accendere il fuoco.Volendo si possono utilizzare anche pezzi di legno più sottili: in tal caso ne occorrera una magiore quantità.
Tenere aperte la valvola di scarico fumi e il registro per l'aria combumente (1A - 2A). Dopo ave accesso il fuoco, lasciare il registro che regola l'aria per la combustione nella posizione individata in Figura.
IMPORTANT:
nonaggiungere ulterioriore legna tra una carica completa e l'altra;
non soffocare il fuoco chiudendo le presedearia;
- la pulizia regolare da parte di uno spazzacamino riduce le emissioni di polveri sottili.
Queste indicazioni sono sostenute da ENERGIA Legno SVIZZERA www.energia-legno.ch
Dopo aver posizionato i registri correttamente, inserire la carica di legna oraria indicata evitare sovracarichi che provocano sollecitationi anomale e deformazioni. Bisogna sempre usare il prodotto con la porta chiusa per evitare danneggiamenti dovuti all'ecessivo surriscaldamento (effetto forgia) in caso contrario, decade la garanzia.
Con i registri posti sulla facciata dell'apparecchio viene regolata l'emissione di calorie dello stati. Essi devono essere aperti secondo il bisogno calorifico. La migliorione combustione (con emissioni minime)iene raggiunta quando, caricando legna, la maggior parte dell'aria per la combustione passaattraverso il registro dell'aria secondaria.
Non si deve mai sovraccaricare l'apparecchio.
Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quindi danneggiare il focolare. I danni causati da surriscaldamento non sono coperti da garanzia.
Bisogna pertanto usare il prodotto sempre con la porta chiusa per evitare danneggiamenti dovuti all'ecessivo surriscaldamento (effetto forgia).
La regolazione dei registri necessaria per l'attenimento della resa calorifica nominale con una depressione al camino di Pascal (vedi capitolo DATI TECNICI) è la segunte: vedi capitolo DESCRIZIONE TECNICA. Questo è un appearechio a combustione intermittente.
Oltre che alla regolazione dell'aria per la combustione, l'intensità della combustione e quando la resa calorifica del vostro appearecchio è influenzata dal camino. Un buon tiraggio del camino richiede una regolazione più ridotta dell'aria per la combustione, nelleuno scarso tiraggio necessita maggiornente di un'esatta regolazione dell'aria per la combustione.
Per verificare la Buona combustione, controllate se il fumo che esce dal camino è trasparente. Se è bianco significica che l'apparecchio non è regolato correttamente o la legna è troppo bagnata; se invece il fumo è grigio o nero è segno che la combustione non è completa (è necessaria una maggior quantità di aria secondaria).
ATTENZIONe: Quando si aggunge combustibile sopra alle braci in assenza di fiamma si potrebbe verificare un elevato sviluppo di fumi. Se quello dovesse avvenire si potrebbe formare una miscela esplosiva di gas e aria e, in casi estremi verificare un'esplosion. Per motivi di sicurezza si consiglia di eseguire una nuova procedura di accensione con utilizzo di piccoli listelli.
FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE
Durante il periodo di transizione, ovvero quando le temperature esterne sono più elevate, in caso di improvviso aumento della temperatura si possono avere dei disturbi alla canna fumaria che fanno si che i gas combusti non vengono aspirati completeness. I gas di scarico non fuoriescono più completeness (odore intenso di gas).
In tal caso scuotete piu freuentamente la griglia e augmentate l'aria per la combustione. Caricate in seguito una quantita ridotta di combustibile facendo si che quello bruci più rapidamente ( con sviluppo di fiamme ) e si stabilizzi sono il tiraggio della canna fumaria.
Controllate quindi che tutte le aperture per la pulizia e i collegamenti al camino siano ermetici. In caso di incertezza dinunciate all'utilizzo dell'apparecchio.
MANUTENZIONE E CURA
ESEGUIDRE LE INDICAZIONI SEMPRE NELLA MASSIMA SICUREZZA!
- Assicurarsi che la spina del cavo di alimentazione (dove presente) sua staccata.
- Che il generatore sia freddo in agli sua parte.
Le ceneri siano completeness fredde. - Garantire una efficace ricambio d'aria dell'ambiente durante le operazioni di pulizia del prodotto.
- Una scarsa pulizia pregiudica il corretto funzionamento e la sicurezza!
PULIZIA PERIODICA A CARICO DELL'UTENTE
Le operazioni di pulizia periodica, come indicate nel presente manuale uso e manutenzione, devono essere eseguite prestando la massima cura dopo aver letto leindicazioni,le procedure e le tempistiche descripte nel presente manuale uso e manutenzione.
Controllare e pulire, almeno una volta all'anno, la presa d'aria esterna. Il camino deve essere regolarmente ramazzato dallo spazzacamino.
Fate controllare dal Vostro spazzacamino responsablei di zona la regolare installmente del prodotto, il collegamento al camino e l'airazione.
IMPORTANTE: LA PULIZIA E LA MANUTENZIONE DEVE ESSERE ESEGUITA ESCLUSIVAMENTE AD APPARECCHIO FREDDO.
Si possono usare esclusivamente parti di ricambio espessamente autorizzate ed offerte da La NORDICA S.p.A..In caso di bisogno
Vi preghiamo di rivolverGi al Vs rivenditore specializzato.
L'APPARECCHIO NON PUO ESSERE MODIFICATO!
PULIZIA VETRO
Tramite un specifico ingresso dell'aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efficamente rallentata. Non cui quome mai seere evitata con l'utilizzo dei combustibili solidi (es. legna umida) e quello non è da considerarsi come un difetto dell'apparecchio.
IMPORTANTE: la pulizia del vetro panoramicico deve essere eseguita solo ed esclusivamente a apparecchio freddo per evitarne l'esplosion. Per la pulizia si possono usare dei prodotti specifici oppure, con una palla di carta di giornale (quotidiano) inumidita e passata nellacene.
Non usare comunque panni, o prodotti abrasivi o chimicamente aggressivi.
La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il corretto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza dell'aria comburette sono indispensablei per il funzionamento ottimale dell'apparecchio e per mantenere pulito il vetro.
ROTTURA DEL VETRI: i vetri esendo in vetroceramica resistenti sono ad un sbalzo termico di 750^ , non sono soggetti a shock termici. La loro rottura può causata solo da shock meccanici (urti o chiusura violenta della porta ecc.). Pertanto la sostuzione non è in garanzia.
PULIZIA CASSETTO CENERE
Tutti i prodotti hanno una griglia focolare ed un cassetto per la raccolta della ceneri. Vi consiglio di svuotare periodicamente il cassetto alla cenere e di evitarne il riempimento totale, per non surriscaldare la griglia. Inoltre Vi consiglio di lasciare sempre 3-4 cm di cenere nel focolare.
ATTENZIONE: le ceneri tolte dal focolare vanno riposte in un recipiente di materiale ignifugo dotato di un coperchio stagno. Il recipiente vaosto su di un pavimento ignifugo, lontano da materiali inflammabili fino allo spegnimento e raffreddamento completo delle ceneri.
PULIZIA CANNA FUMARIA
La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il corretto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza d'aria comburette sono indispensablei per il funzionamento ottimale dell'apparecchio e per mantenere pulito il vetro.
Almeno una volta all'anno è consigliabile eseguire una pulizia completa, o qualora sia necessario (problemi di mal funzionamento con scarsa resa). Un effecssivo deposito di fuliggine (creosoto) cui provocare problemi nello scarico dei fumi e l'incendio della canna fumaria.
La pulizia deve essere eseguita esclusivamente ad apparecchio freddo. Qesta operazione, dovrebbe essere svolta da uno spazzacamino che contemporaneamente puo effettuare un'ispezione.
Durante la pulizia bisogna togliere dall'apparecchio il cassetto cenere, la griglia ed il deflettore fumi per favorire la caduta della fuliggine.
I deflettori sono facilmente estraibili dalle loro sedi in quanto non sono fissati con nessuna vite. A pulizia eseguita gli stessi vanno riposizionati nelle loro sedi (Figura 12).
ATTENZIONE: La manzanza del deflettore fumi provoca una forte depressione, con una combustione troppo veloce, excessivo consumo di legna con relativo surriscaldamento dell'apparecchio.
FERMO ESTIVO
Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provvedendo all'eliminazione totale dellacene ed altriete eventuali residui, è opportuno chiudere tutte le portec con i relativi registri focolare. Nel caso in cui l'apparecchio venga disconnesso dal camino, è opportuno chiudere il foro di uscita.
E' consigilabile effettuare l'operazione di pulizia della canna fumaria almeno una volta all'anno; verificando nel contempo l'effettivo stato delle guarnizioni che se non risultassero perfettamente integre -cioè non più aderenti alla stufa -non garantirebbero il buon funzionamento dell'apparecchio! Si renderebbe quindi necessaria la loro sostituzione.
In caso di umidità del locale dove è posto l'apparecchio, sistemare dei sali assorbenti all'interno del focolare.
Proteggere le parti in ghisa, se si vuole mantenere inalterato nel tempo l'aspetto estetico, con della vaselina neutra.
MANUTENZIONE ORDINARIA ESEGUITA DAI TECNICI ABILITATI
La manutenzione ordinaria deve essere eseguita almeno una volta all'anno.
Il generatore utilizzato legna come combustibile solido necessità di un intervento annuale di manutenzione ordinaria che deve essere effettuate da un Tecnicoabilitato, utilizzato esclusivamente ricambi originali.
Il mancato rispetto più prompressiter la sicurezza dell'apparechio e più far decadere il diritto alle condizioni di garanzia.
Rispettando le frequenze di pulizie riservate all'utente descripte nel manuale uso e manutenzione, si garantisce al generatore una corretta combustione nel tempo, evitando eventuali anomiale e/o malfunzionamenti che potrebbero richiedere maggiori interventi del technique. Le richieste di interventi di manutenzione ordinaria non sono contemplate nella garanzia del prodotto.
GUARNIZIONI
Le guarnizioni garantisco l'ermeticità della stufa e il seguente buon funzionamento della stessa.
E' necessario che esse vengano periodicamente controllate: nel caso risultassero usurate o danneggié è necessario sostituire immediatamente.
Queste operazioni dovranno essere seeguite da parte di un technician abilitato.
Annualmente o comuniquegni va che se ne presenti la necessità aspirare e pulire il condotto che porta al camino. Se esistono dei tratti orizzontali è necessario asportare i residui prima che quosti ostruiscano il passaggio dei fumi.
DETERMINAZIONE DELLA POTENZA TERMICA
Non esiste regola assoluta che permetta di calcolare la potenza corretta necessaria. Questa potenza è in funzione dello spazio da riscaldare, ma dipendeanche in grande misura dall'isolamento. In media, la potenza calorifica necessaria per una stanza adeguamente isolata sare 30 kcal/h al m^3 (per una temperatura esterna di 0^ ).
Siccome 1 kW corrisponde a 860 kcal/h, possiamo adottare un valore di 35W / m^3
Supponendo che desideriate riscaldare una stanza di 150m^3 (10× 6× 2,5m) in un'abitazione isolata, vi occorreranno, 150m× 35W / m^3 = 5250 W o 5,25 kW. Come riscaldamento principale un appearechio di 8kW sare dune quiffe sufficiente.
| Valoreindicativo di combustione | Quantità richiesta in rapporto a 1 kg di legna secca | |||
| Carburante Unità kcal/h kW | ||||
| Legna secca (15% di umidità) kg 3600 4.2 1,00 | ||||
| Legna bagnata (50% di umidità) kg 1850 2 2 1,95 | ||||
| Bricchette di legna kg 4000 5.0 0,84 | ||||
| Bricchette di legnite kg 4800 5.6 0,75 | ||||
| Antracite normale | kg 7700 | 8.9 0,47 | ||
| Coke | kg 6780 | 7.9 0,53 | ||
| Gas naturale | m3 | 7800 9.1 0,46 | ||
| Nafta | L | 8500 9.9 0,42 | ||
| Elettricità | kW/h | 860 | 1.0 4,19 | |
CONDIZIONI DI GARANZIA
- I prodotti La Nordica S.p.A. sono garantiti, nell'ambito della comunità europea, per un periodo di 24 anni nella data di acquireo.
L'acquisto deve essere provato da un documento fiscalemente validorilasciatodalivenditore (scontrino fiscale, fattura o bolla di trasporto) che identifici il prodotto acquistato e la data di acquisto e/o segna dello stesso.
ATTENZIONe: La presente garanzia convenzionale non sostituisce la garanzia prevista delle norme europee a tutela dei Consumatori.
La garanzia convenzionale si deve intendere limitata al territorio Italiano ed a quei territori all'interno della Comunità Europea coperti dal servizio di centri di assistenza tecnica autorizzati (verificare sul site www.lanordica-extraflame.com)
Deve inolte intendersi delimitata territorialmente allo stato di residenza e/o domicilio del consumatore che deve essere lo stesso ove ha la sede legale e/o d'affari il venditore del prodotto La Nordica S.p.A.
Le presenti norme non si applicano nei casi di acquisito del prodotto nell'ambito di attività commerciali, imprenditoriali o professionali. In questo cui la garanzia del prodotto sare Limitata ad un periodo di 12 mesi alla data di acquisito.
gARANZIA ITALIA
Cosa fare in caso di anomalia nel funzionamento del prodotto:
Consultare il libretto di istruzioni per accertarsi che l'anomalia non possa essere risolta con la corretta applicazione delle funzionalità del prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomalie coperte da garanzia; in caso contrario il costo dell'intervento sare a completo carico del consumatore. Quando richiedete l'intervento del Servizio Assistenza al Centro di Assistenza Autorizzato indicate sempre: - natura del difetto - modello del vosto appearechio - indirizzo completo - numero di Telefono
gARANZIA EUROPA
Cosa fare in caso di anomalia nel funzionamento del prodotto:
Consultare il libretto di istruzioni per accertarsi che l'anomalia non possa essere risolta con la corretta applicazione delle funzionalità del prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomiale coperte da garanzia; in caso contrario il costo dell'intervento sare a completo carico del consumatore. Richiedete l'intervento del Servizio Assistenza o l'indirizzo del centro di assistenza technique autorizzato al venditoreindicando sempre:natura del difetto,modello del vostro apparecchio,indirizzo completo e numero di Telefono.
Per il difetto di conformità manifestatosi nei primi 6 mesi di vita del prodotto il consumatore ha diritto alla riparazione del difetto sulla alcuna spesa.
Dal settimo al ventiquattresimo mese, nel caso in cui si stato accerto un vizio di conformità, il consumatore dovrà sostenere il costo della chiamata nelle venditore continuera a farsi carico del costo della manodopera e di eventuali ricambi funzionali utilizzati.
- Qualora il difetto riscontrato sa riconducibile a condizioni e/o eventi esterni quali, a puro titolo esemplificativo e non ESAustivo, portata insufficiente degli impianti; errata installatione e/o manutenzione operata da personale non in possesso dei requisiti previsti delle leggi in vigore nel paese di residenza del consumatore; negligenza; incapacità d'uso e cattiva manutenzione da parte del consumatore, rispetto a quanto riportato e ragcomandato nel libretto di istruzioni del prodotto, che costituisce parte integrante del contratto di vendita, decade la presente garanzia.
Non sono altresi compresi nella presente garanzia i danni subiti dal prodotto in assenza di cause provate imputabili a vizi di fabbricazione. Allo stesso modo sono esclusi nella presente garanzia i vizi riconducibili al mancato correto funzionamento della canna fumaria, ai sensi della legislazione in vigore nel paese al momento dell'acquisto, casi come tutti i difetti del prodotto dovuti ad incuria, rottura occidentale, manomissione e/o danneggiamento nel trasporto (graffi, ammaccature etc.), interventi eseguita da personale non autorizzato ed ulteriori danni causati da erronei interventi del consumatore nel tentativo di porre rimedio all'inizioile guasto.
Sono esclusi da garanzia i seguenti materiali di consumo: le guarnizioni, i vetri ceramici o temperati, i rivestimenti e griglie in ghisa, materiali refrattari (es. Nordiker o altro), i particolari verniciati, cromati o dorati, gli elementi in maiolica, le maniglie, il braciere ed i relativi componenti. Nei prodotti Idro lo scambiatore di calorie è escluso alla garanzia nel caso in cui non venga realizzato un adeguato circuito anticondensa che garantistica una temperature di ritorno dell'apparecchio di almeno 55 gradi. In generale sono esclusi da garanzia tutti i componenti esterni al prodotto sui quali il consumatore può intervenire direttamente durante l'uso e/o manutenzione o che possono essere soggetti ad usura, e/o la formazione di ruggine, macchie su acciaio dovute all'utilizzo di detergenti aggressivi.
In caso di segnalazione di difetti non riscontrati poi in fase di verifica da parte di un technician autorizzato, l'intervento sare a completo carico del consumatore. - Qualora il ripristino alla conformità non fosse possibile attraverso la riparazione del prodotto/componente, si provvedera alla sostituzione, lasciando immutati la scadenza ed i termini di garanzia acquisiti al momento dell'acquisto del prodotto/componente da sostituire.
- La Nordica S.p.A. declina agli responsabilità per eventuali danni che posso, direttamente o indirettamente, derivare a persona, animali e cose, in consuluenza alla mancata osservanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concernenti le avvertenze in tema di installmente, uso e manutenzione del prodotto, scaricabileanche dal site internet.
-
Sono esclusi alla garanzia gli interventi per la taratura e/o regolazione del prodotto in relazione al tipo di combustibile o altri.
-
Qualora il Prodotto venisse riparato presso uno dei Centri Assistenza Tecnica Autorizzati indicati alla La Nordica S.p.A. e nel caso di sostituzione del prodotto, il trasporto sareizzato. Nei casi in cui il tecnico fosse in grado di riparare il prodotto presso il domicilio dell'utente, è lo stesso si rifiutasse, il trasporto in lavoratorio e la riconsegnara saranno inceve a sua carico.
-
Trascorso il periodo di 24 mesi di garanzia agli intervento di riparazione sare a completingo carico del consumatore.
-
In caso di controversie il foro giudiziario esclusivamente competente è il foro della sede legale di La Nordica S.p.A. - (Vicenza-Italia)
ULTERIORI AVVERTENZE
Utilizare esclusivamente il combustibile raccomandato dal produttore. Il prodotto non deve essere utilizzato come incineratore.
- Non utilizzato il prodotto come Scala o struttura di appoggio.
Non mettere ad asciugare biancheria sul prodotto. Eventuali stendibiancheria o simili devono essere tenuti ad apposita distanza dal prodotto. Pericolo di incendio e danneggiamento del rivestimento.
Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell'utente e solleva il produttore da agli responsabilità civile e penale.
- Qualsiasi tipo di manomissione o di sostuzione non autorizzata di particulari non originali del prodotto cui esere pericoloso per l'incomità dell'operatore e sollevano la ditta da agli responsabilità civile e penale.
Gran parte delle superfici del prodotto sono molto calde (porta, maniglia, vetro, tubi uscita fumi, ecc.). Occorre quindi evitare di entrare in contatto con queste parti senza adeguati indumenti di protezione o apposti mezzi, come ad esempio guanti a protezione termica
- E' vietato far funzionare il prodotto con la porta aperta o con il vetro rotto.
- Il prodotto deve essere connesso elettricamente ad un impianto munito di un efficace sistema di messa a terra.
- Specnere il prodotto in caso di guasto o cattivo funzionamento.
Non lavare il prodotto con acqua. L'acqua potrebbe penetrare all'interno dell'unità e guastare gli isolamenti elettrici, provocando scosse elettriche.
Le installazioni non rispondenti alle norme vigenti fanno decadere la garanzia del prodotto, cosi come l'uso improprio e la mancata manutenzione come prevista dal costruttore.
sMALTIMENTO
INFORMAZIONI PER LA GESTIONE DI RIFIUTI DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE CONTENENTI PILE E ACCUMULATORI
Questo sibbolo che appare sul prodotto, sulle pile, sugli accumulatori oppure sulla loro confezione o sulla loro documentazione, indica che il prodotto e lepile o gli accumulatori inclusi al termine del ciclo di vita utile non devono essere raccolti, recuperati o smaltiti assieme ai rifutti domestici.
Un gestione impropria dei rifiuti di apparecchiature elettriche ed elettroniche, di pile o accumulatori poto causare il rilascio di sostenze pericolose contenate nei prodotti. Allo scopo di evitare eventuali danni all'ambiente o alla salute, si invita l'utilizzatore a separare esta apparecchiatura, e/o le pile o accumulatori inclusi, da altri tipi di rifiuti e di consegnarla al centro comunale di raccolta. è possibile richiedere al distributore il ritiro del rifiuto di apparecchiatura elettrica ed elettronica alle condizioni e seconde le modalità previste dal D.Lgs. 49/2014. La raccolta separata e il corretto trattamento delle apparecchiature elettriche ed elettroniche, delle pile e degli accumulatori favoriscono la conservazione delle risorse naturali, il rispetto dell'ambiente e assicurano la tutela della salute.
Per ulteriori informazioni sui centri di raccolta dei rifiuti di apparecchiature elettriche ed elettroniche, di pile e accumulatorati è necessario rivolgersi alle Autorità pubbliche competenti al rilascio delle autorizzazioni.
ATTENTION
SURFACES CAN BECOME VERY HOT!
ALWAYS USE PROTECTIVE GLOVES!
Pavimentazione materiale combustibile Flooring in combustible material
Leimmagini sono a scopo illustrativo
Rappresentazione di canna fumaria corretta con sportello a tenuta per la raccolta e lo scarico dei materiali solidi incombusti.
Sconsigliato il collegamento alla canna fumaria di più apparecchi. Ciacuno deve poter usfuquire di una propria canna fumaria.
Comignolo industriale ad elementi prefabbricati, consente un ottimo smaltimento dei fumi.
Il comignolo non deve ave ostacoli entro i 10 m da muri, falde ed alberi. In caso contrario innalzarlo almeno di 1 m sopra l'ostacolo. Il comignolo deve oltrepassare il colmo del fatto almeno di 1 m.
Le immagini sono a scopo illustrativo
*** Distanza di sicurezza da materiali combustibili.
Le immagini sono a scopo illustrativo
Tutte le distance minime di sicurezza (cm) sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di fatto dei valori indicati (Vedi DICHIAZAIONE DI PRESTAZIONE).
Leimmagini sono a scopo illustrativo
