MANUALE UTENTE SR1635 PANASONIC

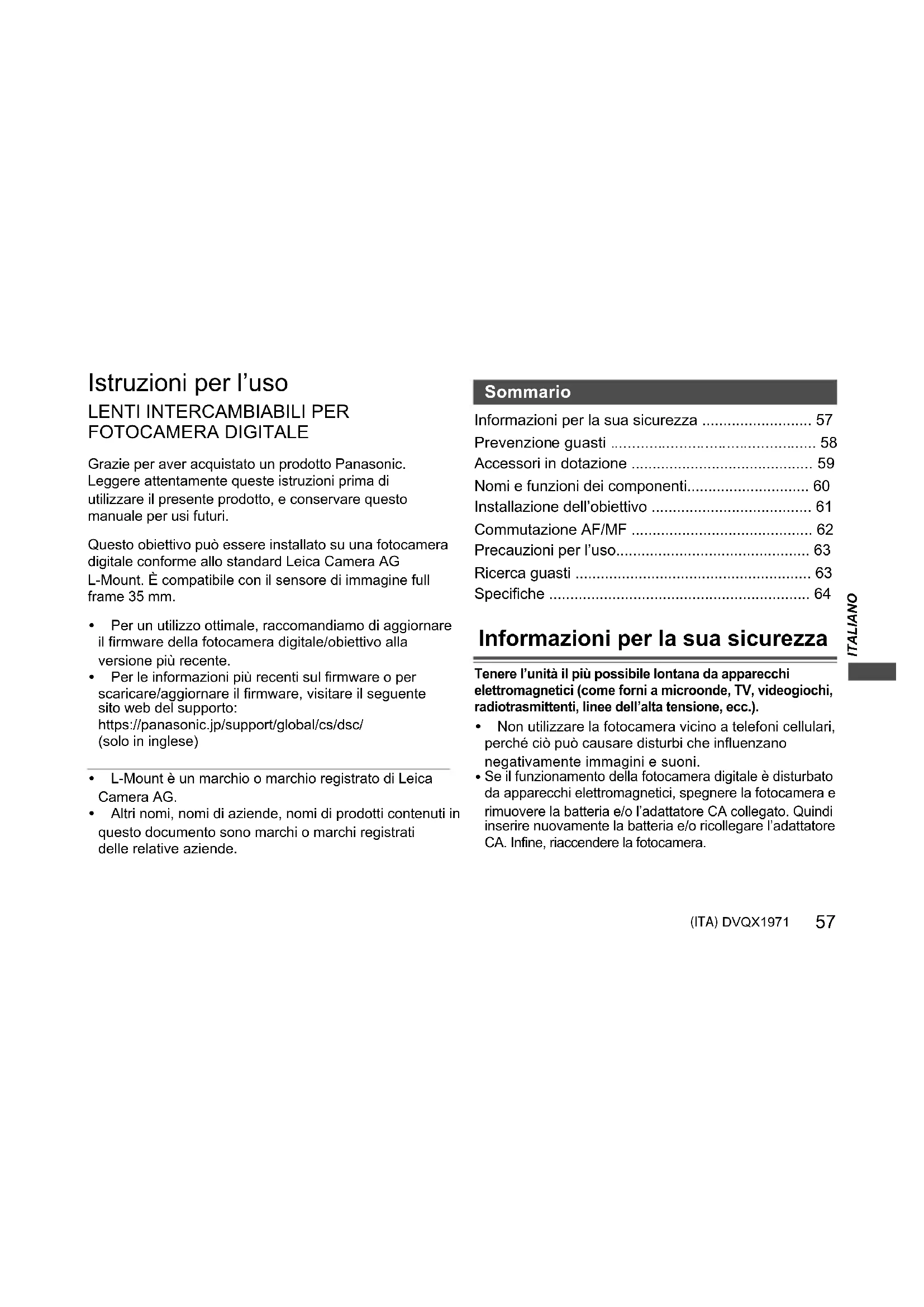

Istruzioni per l’uso

Istruzioni per l’uso

LENTI INTERCAMBIABILI PER

• FOTOCAMERA DIGITALE Grazie per aver acquistato un prodotto Panasonic.Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.Questo obiettivo può essere installato su una fotocamera digitale conforme allo standard Leica Camera AG L-Mount. È compatibile con il sensore di immagine full frame 35 mm. 0 Per un utilizzo ottimale, raccomandiamo di aggiornare il firmware della fotocamera digitale/obiettivo alla versione più recente. 0 Per le informazioni più recenti sul firmware o per scaricare/aggiornare il firmware, visitare il seguente sito web del supporto:https://panasonic.jp/support/global/cs/dsc/(solo in inglese) 0 L-Mount è un marchio o marchio registrato di Leica Camera AG. 0 Altri nomi, nomi di aziende, nomi di prodotti contenuti in questo documento sono marchi o marchi registrati delle relative aziende. Informazioni per la sua sicurezza p. 57
• Prevenzione guasti p. 58
• Accessori in dotazione p. 59
• Nomi e funzioni dei componenti p. 60
• Installazione dell’obiettivo p. 61
• Commutazione AF/MF p. 62
• Precauzioni per l’uso p. 63
• Ricerca guasti p. 63
• Specifiche Informazioni per la sua sicurezza Tenere l’unità il più possibile lontana da apparecchi elettromagnetici (come forni a microonde, TV, videogiochi, radiotrasmittenti, linee dell’alta tensione, ecc.). 0 Non utilizzare la fotocamera vicino a telefoni cellulari, perché ciò può causare disturbi che influenzano negativamente immagini e suoni. Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/o l’adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l’adattatore CA. Infine, riaccendere la fotocamera. Sommario S-R1635-DVQX1971.book 57 ページ ２０１９年１１月１４日　木曜日　午前９時３９分58 DVQX1971 (ITA) -Se vedete questo simbolo- Prevenzione guasti ∫ Utilizzo dell’obiettivo p. 64

Quando si usa questo obiettivo, fare attenzione che non cada e che non subisca urti e non applicare forza eccessiva su di esso. In caso contrario si potrebbero provocare malfunzionamenti o danni all’obiettivo ed alla fotocamera digitale. 0 Le immagini possono essere influenzate da polvere, sporco e macchie (acqua, olio, impronte digitali, ecc.) sulla superficie della lente. Prima e dopo la registrazione, usare un soffietto per rimuovere polvere e sporco dalla superficie della lente, quindi strofinare delicatamente con un panno morbido asciutto per rimuovere lo sporco. 0 Quando non si usa l’obiettivo, fissare il copriobiettivo ed il copriobiettivo posteriore per evitare che polvere ed altre particelle si accumulino sull’obiettivo o entrino al suo interno. 0 Per proteggere i punti di contatto dell’obiettivo (A), non fare quanto segue. Queste azioni potrebbero provocare malfunzionamenti. – Toccare i punti di contatto dell’obiettivo. – Lasciare che i punti di contatto dell’obiettivo si sporchino. – Posizionare l’obiettivo con la sua superficie di innesto rivolta verso il basso. ∫ Resistenza alla polvere ed agli schizzi

Resistenza alla polvere ed agli schizzi sono termini utilizzati per descrivere un ulteriore livello di protezione offerto da questo obiettivo, contro l'esposizione a minime quantità di umidità, acqua o polvere. Questi termini non garantiscono che l'obiettivo non subisca danni qualora venga a diretto contatto con l'acqua o con infiltrazioni di polvere. Prendere le seguenti precauzioni per garantire prestazioni soddisfacenti in termini di resistenza alla polvere ed agli schizzi. Se l’obiettivo non funziona correttamente, contattare il rivenditore o Panasonic. Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento Questo simbolo sui prodotti, sull’imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere smaltiti come rifiuti urbani ma deve essere effettuata una raccolta separata. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a consegnarli agli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale. S-R1635-DVQX1971.book 58 ページ ２０１９年１１月１４日　木曜日　午前９時３９分59 (ITA) DVQX1971 ITALIANO– Installare su una fotocamera digitale resistente alla polvere ed agli schizzi.– Quando si installa o si rimuove l’obiettivo, fare attenzione che materiali estranei come sabbia, polvere, e goccioline di acqua non aderiscano o penetrino nella gomma sull’innesto dell’obiettivo, nei punti di contatto, nella fotocamera digitale e nell’obiettivo.– Se l’obiettivo viene esposto a goccioline d’acqua o altri liquidi, rimuoverle con un panno asciutto morbido. 0 Per migliorare le prestazioni dell’obiettivo in termini di resistenza alla polvere ed agli schizzi, sull’innesto dell’obiettivo è presente una protezione in gomma.– La gomma sull’innesto dell’obiettivo lascerà segni di striscio sull’innesto della fotocamera digitale, ma questo non influisce sulle prestazioni.– Per informazioni sulla sostituzione della protezione in gomma sull’innesto dell’obiettivo, contattare Panasonic. ∫ Condensa (quando l’obiettivo è appannato) 0 La condensa si forma quando cambia la temperatura ambiente o l’umidità. Fare attenzione, in quanto può causare macchie, muffa e malfunzionamento dell’obiettivo. 0 Se si verifica della condensa, spegnere la fotocamera digitale ed attendere circa 2 ore. La condensa scomparirà naturalmente quando la temperatura della fotocamera digitale si avvicinerà a quella dell’ambiente. L’aspetto e le specifiche dei prodotti descritti in questo documento possono differire rispetto ai prodotti effettivi acquistati a causa dei miglioramenti apportati in seguito. Accessori in dotazione Controllare che tutti gli accessori siano in dotazione prima di utilizzare il prodotto.I codici dei prodotti sono aggiornati a novembre 2019. È possibile che subiscano delle modifiche.¢ Installato sull’obiettivo al momento dell’acquisto. 1 Borsa per l’obiettivo 2 Paraluce 3 Copriobiettivo

4 Copriobiettivo posteriore

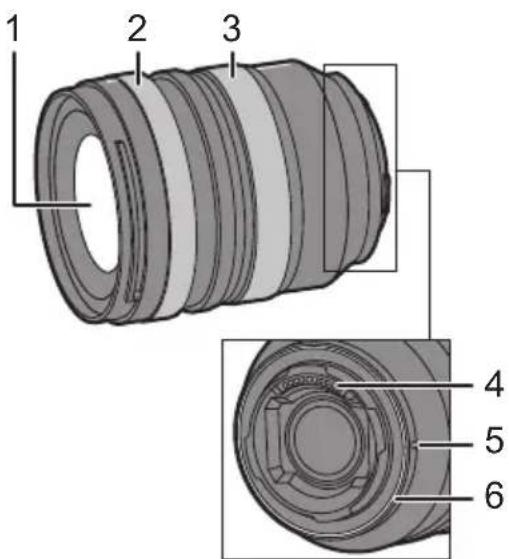

S-R1635-DVQX1971.book 59 ページ ２０１９年１１月１４日　木曜日　午前９時３９分60 DVQX1971 (ITA) Nomi e funzioni dei componenti 1 Superficie dell’obiettivo 2 Ghiera di messa a fuoco Consente di commutare tra AF (messa a fuoco automatica) e MF (messa a fuoco manuale) facendo scorrere la ghiera di messa a fuoco in avanti o all’indietro. (l 62)Ruotare la ghiera di messa a fuoco per mettere a fuoco quando l’impostazione è MF. 3 Ghiera dello zoom Consente di zoomare su telefoto o grandangolo. 4 Punto di contatto 5 Segno per l’installazione dell’obiettivo 6 Protezione in gomma sull’innesto dell’obiettivo Nota 0 Sul bordo dello schermo è possibile che si verifichi un effetto vignetta quando si registra usando il flash della fotocamera digitale. Su un flash esterno si consiglia di usare il diffusore grandangolare. 0 Possono esserci differenze nella messa a fuoco quando si usa lo zoom dopo la messa a fuoco. Mettere nuovamente a fuoco. 0 Se il suono del funzionamento della messa a fuoco automatica disturba durante la registrazione di video, si consiglia di impostare la messa a fuoco manuale.

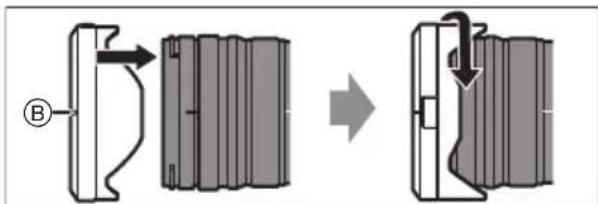

Installazione dell’obiettivo Per informazioni su come installare l’obiettivo, consultare le istruzioni per l’uso della propria fotocamera digitale. 0 Installare l’obiettivo dopo aver spento la fotocamera digitale. 0 Installare l’obiettivo dopo aver rimosso il copriobiettivo posteriore. 0 Dopo aver rimosso l’obiettivo dalla fotocamera digitale, accertarsi di fissare il copriobiettivo ed il copriobiettivo posteriore per evitare che polvere ed altre particelle si accumulino sull’obiettivo o entrino al suo interno. ∫ Installazione del paraluce Tenere il paraluce come indicato nella figura. 0 Tenere il paraluce in modo da evitare di torcerlo o di piegarlo. 1 Allineare il segno A ( ) sul paraluce con il segno sull’estremità dell’obiettivo. 2 Ruotare il paraluce nella direzione della freccia per allineare il segno B ( ) sul paraluce con il segno all’estremità dell’obiettivo.

Installare il paraluce ruotandolo sino a che non si sente un clic. ∫ Rimozione di un paraluce Tenendo premuto il pulsante del paraluce C, ruotare il paraluce nella direzione della freccia e quindi rimuoverlo.

S-R1635-DVQX1971.book 61 ページ ２０１９年１１月１４日　木曜日　午前９時３９分62 DVQX1971 (ITA) Nota 0 Durante il trasporto, è possibile montare il paraluce al contrario.1 Rimuovere il paraluce. 2 Allineare il segno B ( ) sul paraluce con il segno sull’estremità dell’obiettivo.3 Installare il paraluce ruotandolo nella direzione dellafreccia finché non si sente un clic. Si consiglia di rimuovere il paraluce durante l’uso del flash in quanto il paraluce può bloccare la luce del flash. 0 Per evitare di far cadere l’obiettivo, non trasportare mai l’obiettivo tenendo solo il paraluce. ∫ Note sull’uso del filtro 0 È possibile installare il copriobiettivo o il paraluce con il filtro già installato. Se vengono installati contemporaneamente più filtri, sulle immagini registrate può apparire un effetto vignetta. Non è possibile installare elementi diversi dai filtri, ad esempio convertitori o adattatori, sulla parte anteriore dell’obiettivo ed usarli in combinazione con questo obiettivo.Se vengono installati elementi di questo tipo, l’obiettivo potrebbe venire danneggiato. Commutazione AF/MF Commutare AF/MF facendo scorrere la ghiera di messa a fuoco in avanti o indietro (meccanismo frizione messa a fuoco). 0 Quando la fotocamera digitale è impostata su MF, il funzionamento sarà MF indipendentemente dall’impostazione della ghiera di messa a fuoco. 0 Controllare la scala delle distanze B quando si usa la messa a fuoco manuale. Usarla come guida per la messa a fuoco. 0 È possibile impostare quanto si sposta la messa a fuoco con la ghiera di messa a fuoco usando le impostazioni dei menu nelle fotocamere digitali compatibili. Commutare l’obiettivo su AF ed impostare la fotocamera digitale su MF. Per ulteriori informazioni consultare le istruzioni per l’uso della fotocamera digitale.

S-R1635-DVQX1971.book 62 ページ ２０１９年１１月１４日　木曜日　午前９時３９分63 (ITA) DVQX1971 ITALIANO Precauzioni per l’uso 0 Non spruzzare insetticidi o sostanze chimiche volatili sull’obiettivo. – Se tali sostanze vengono a contatto con l’obiettivo possono danneggiarlo o provocare il distacco di vernice. 0 Non puntare direttamente l’obiettivo verso il sole o verso intense sorgenti luminose. – L’obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi. 0 Non usare toccando direttamente l’obiettivo a temperature basse per lungo tempo. – In luoghi freddi (ambienti con temperatura inferiore a 0 oC, come piste da sci), un contatto diretto prolungato con le parti in metallo dell’obiettivo potrebbe causare lesioni cutanee. Utilizzare guanti o simili quando si utilizza a lungo l’obiettivo. 0 Per la pulizia, strofinare delicatamente con un panno asciutto che non produca polvere. – Non utilizzare solventi come benzina, diluenti, alcol, detergenti da cucina, ecc. perché questo può causare problemi come la deformazione del corpo o la rimozione della finitura esterna. – Non usare panni con sostanze chimiche. 0 Non tenere a lungo a contatto con l’obiettivo prodotti in plastica, PVC o materiali simili. 0 Non smontare o modificare questo prodotto. 0 Quando l’obiettivo non verrà usato per un periodo prolungato, si consiglia di riporlo con un essiccante (gel di silice). 0 Controllare tutte le parti prima di registrare quando non si è usato l’obiettivo per un lungo periodo di tempo. 0 Evitare di usare o lasciare l’obiettivo in uno dei seguenti luoghi perché questo può causare problemi operativi o malfunzionamento: – Esposta alla luce del sole, o in spiaggia d’estate – In luoghi caratterizzati da temperature e livelli di umidità elevati o forti sbalzi di temperatura e umidità – In luoghi con sabbia o polvere – Dove sono presenti fiamme – Vicino a caloriferi, condizionatori o umidificatori – Dove l’acqua può bagnare l’obiettivo – Dove sono pre senti vibrazioni – All’interno di un’auto 0 Vedere anche le istruzioni per l’uso della fotocamera digitale. Ricerca guasti Quando si accende o si spegne la fotocamera digitale o si scuote l’obiettivo, si sente un tintinnio. Quando si scattano foto si sente un suono proveniente dall’obiettivo. 0 Si tratta del suono del movimento dell’obiettivo e dell’operazione di apertura. Non si tratta di un malfunzionamento. S-R1635-DVQX1971.book 63 ページ ２０１９年１１月１４日　木曜日　午前９時３９分64 DVQX1971 (ITA) Specifiche Le specifiche sono soggette a modifica per migliorare le prestazioni.

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

“LUMIX S PRO 16-35 mm F4” Supporto Leica Camera AG L-Mount Distanza focale f=16 mm a 35 mm Costruzione dell’obiettivo 12 elementi in 9 gruppi (3 lenti asferiche, 1 lente ED, 1 lente UHR) Tipo di apertura Diaframma con 9 lamelle/Diaframma ad apertura circolare Apertura massima F4.0 Valore minimo dell’apertura F22 Profondità di campo 107x (Grandangolo) a 63o (Tele) Distanza di messa a fuoco 0,25 m a ¶ (dalla linea di riferimento della distanza di messa a fuoco) Ingrandimento massimo dell’immagine 0,23k Stabilizzatore ottico di immagine No Diametro filtro 77 mm Diametro massimo ‰85,0 mm Lunghezza complessiva Circa 99,6 mm (dall’estremità dell’obiettivo al lato di base del supporto dell’obiettivo) Massa Circa 500 g Resistenza alla polvere ed agli schizzi
