MANUALE UTENTE ZUA14020SA ZANUSSI

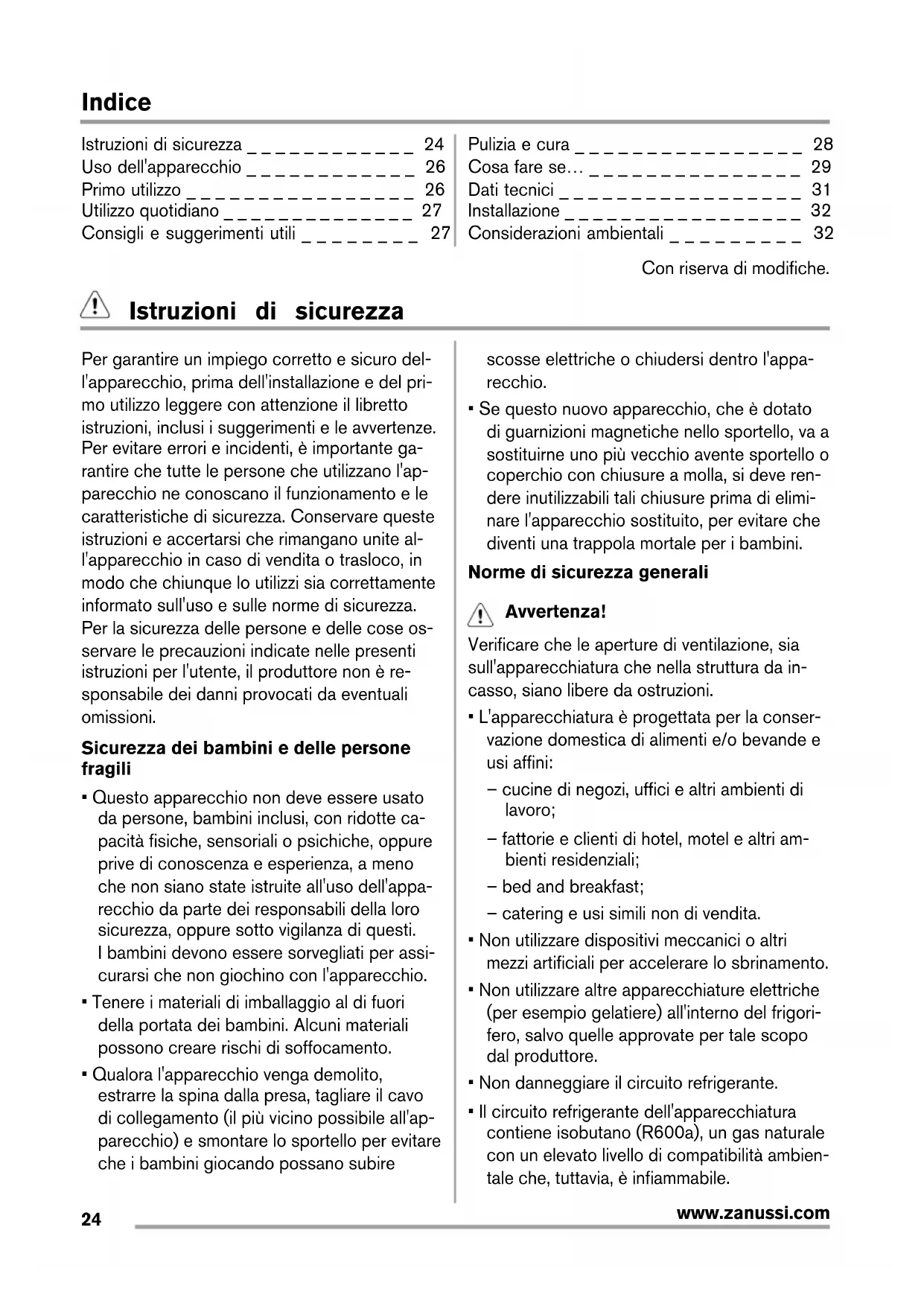

www.zanussi.comIndice Istruzioni di sicurezza _ _ _ _ _ _ _ _ _ _ _ _ 24 Uso dell'apparecchio _ _ _ _ _ _ _ _ _ _ _ _ 26 Primo utilizzo _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 26 Utilizzo quotidiano _ _ _ _ _ _ _ _ _ _ _ _ _ _ 27 Consigli e suggerimenti utili _ _ _ _ _ _ _ _ 27 Pulizia e cura _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 28 Cosa fare se… _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 29 Dati tecnici _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 31 Installazione _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 32 Considerazioni ambientali _ _ _ _ _ _ _ _ _ 32 Con riserva di modifiche. Istruzioni di sicurezza Per garantire un impiego corretto e sicuro del- l'apparecchio, prima dell'installazione e del pri- mo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante ga- rantire che tutte le persone che utilizzano l'ap- parecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite al- l'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza. Per la sicurezza delle persone e delle cose os- servare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è re- sponsabile dei danni provocati da eventuali omissioni. Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte ca- pacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'appa- recchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi. I bambini devono essere sorvegliati per assi- curarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.

• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'ap- parecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'appa- recchio.

• Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve ren- dere inutilizzabili tali chiusure prima di elimi- nare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini. Norme di sicurezza generali Avvertenza! Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da in- casso, siano libere da ostruzioni.

• L'apparecchiatura è progettata per la conser- vazione domestica di alimenti e/o bevande e usi affini: – cucine di negozi, uffici e altri ambienti di lavoro; – fattorie e clienti di hotel, motel e altri am- bienti residenziali; – bed and breakfast; – catering e usi simili non di vendita.

• Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.

• Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigori- fero, salvo quelle approvate per tale scopo dal produttore.

• Non danneggiare il circuito refrigerante.

• Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambien- tale che, tuttavia, è infiammabile.

www.zanussi.comDurante il trasporto e l'installazione dell'appa- recchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato. In caso di danneggiamento del circuito refri- gerante: – evitare fiamme libere e scintille – aerare bene il locale in cui si trova l'appa- recchiatura

• È pericoloso cambiare le specifiche o modifi- care il prodotto in qualunque modo. Un dan- neggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche. Avvertenza! Tutti i componenti elettrici (cavo di alimentazione, spina, compresso- re) devono essere sostituiti da un tecnico certi- ficato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

1. Non collegare prolunghe al cavo di ali-

2. Evitare che il lato posteriore dell'appa-

recchiatura possa schiacciare o danneg- giare la spina, causandone il surriscalda- mento con un conseguente rischio di in- cendio.

3. La spina dell'apparecchiatura deve tro-

varsi in una posizione accessibile.

4. Evitare di tirare il cavo di alimentazione.

5. Se la presa elettrica non è perfettamente

stabile, non inserire la spina. Il collega- mento potrebbe provocare scosse elet- triche o creare un rischio di incendio.

6. L'apparecchiatura non deve essere mes-

sa in funzione senza il coprilampada in- terno (se previsto).

• Questa apparecchiatura è pesante. Procede- re con cautela durante gli spostamenti.

• Evitare di estrarre o di toccare gli alimenti ri- posti nel vano congelatore con le mani ba- gnate o umide; il contatto potrebbe provoca- re abrasioni o ustioni da freddo.

• Evitare un'esposizione prolungata dell'appa- recchiatura alla luce solare diretta.

• Le lampadine utilizzate in questa apparec- chiatura (se previste) sono lampadine spe- ciali selezionate esclusivamente per elettro- domestici. Non sono adatte per l'illuminazio- ne degli ambienti. Uso normale

• Non appoggiare pentole calde sulle parti in plastica dell'apparecchiatura.

• Non riporre gas o liquidi infiammabili nell'ap- parecchio: i contenitori potrebbero esplode- re.

• Osservare rigorosamente le raccomandazioni del produttore riguardo alla conservazione degli alimenti. Leggere attentamente le relati- ve istruzioni. Pulizia e cura

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

• Non pulire l'apparecchiatura con oggetti me- tallici.

• Ispezionare regolarmente lo scarico dell'ac- qua di sbrinamento. Lo scarico deve essere sempre perfettamente libero. L'ostruzione dello scarico può causare un deposito di ac- qua sul fondo dell'apparecchiatura. Installazione Importante Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparec- chio se è danneggiato. Segnalare immediata- mente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.

• Si consiglia di attendere almeno due ore pri- ma di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

• Attorno all'apparecchio vi deve essere un'a- deguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventila- zione sufficiente seguire le istruzioni di instal- lazione.

• Se possibile il retro dell'apparecchio dovreb- be essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi

www.zanussi.comimpigliati (compressore, condensatore), evi- tando così possibili scottature.

• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.

• Installare l'apparecchio in modo che la presa rimanga accessibile.

• Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento alla rete idri- ca). Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatura de- vono essere eseguiti esclusivamente da elet- tricisti qualificati o da personale competente.

• Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali. Tutela ambientale Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assie- me ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito se- condo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usa- ti su questo apparecchio contrassegnati dal simbolo sono riciclabili. Uso dell'apparecchio Accensione Inserire la spina nella presa. Ruotare il termostato in senso orario fino a una regolazione media. Spegnimento Per spegnere l'apparecchio, ruotare il termosta- to in posizione "O". Regolazione della temperatura La temperatura è regolata automaticamente. Per utilizzare l'apparecchio, procedere come segue:

• ruotare il termostato verso una regolazione bassa per un raffreddamento minimo.

• ruotare il termostato verso una regolazione alta per un raffreddamento massimo. Una regolazione media è in genere la più adatta. Tuttavia la regolazione esatta dovrebbe essere scelta tenendo a mente che la temperatura al- l'interno dell'apparecchio dipende da:

• temperatura ambiente

• frequenza di apertura della porta

• quantità di cibo conservato

• posizione dell'apparecchio. Importante Se la temperatura ambiente è elevata o l'apparecchio è a pieno carico ed è regolato su temperature minime, può funzionare in continuo causando la formazione di brina sulla parete posteriore. In questo caso la manopola deve essere regolata su una temperatura per consentire lo sbrinamento automatico riducendo così il consumo di energia. Primo utilizzo Pulizia dell'interno Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in mo- do a togliere il tipico odore dei prodotti nuovi, quindi asciugare accuratamente. Importante Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

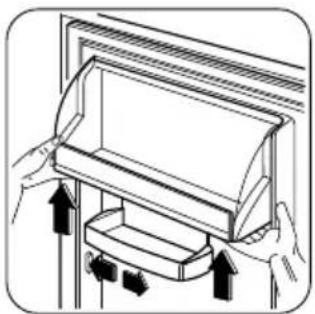

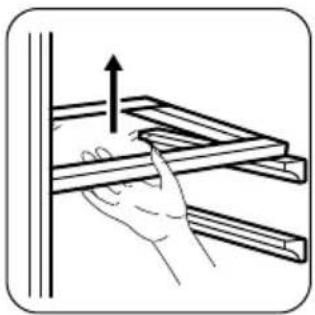

www.zanussi.comUtilizzo quotidiano Ripiani rimovibili Le guide presenti sul- le pareti del frigorifero permettono di posi- zionare i ripiani a di- verse altezze. Posizionamento dei ripiani della porta Il modello è dotato di un contenitore a di- mensione variabile per la conservazione, applicato sotto un ri- piano della porta, che è possibile far scorre- re lateralmente. Per una pulizia più accurata, i ripiani su- periore ed inferiore della porta possono essere rimossi e ripo- sizionati con facilità Importante questa apparecchiatura viene venduta in Francia. Per rispettare la normativa vigente in questo paese, essa deve essere dotata di un particolare dispositivo, posto nella parte bassa della cella frigo (vedi figura) per segnalare la zona piu' fredda del vano. Consigli e suggerimenti utili Rumori normali durante il funzionamento

• Quando il refrigerante viene pompato attra- verso le bobine o le tubazioni si può sentire un fievole gorgoglio e un borbottio. Non si tratta di un'anomalia.

• Quando il compressore è in funzione, viene pompato il refrigerante e si può sentire un ronzio e un rumore pulsante dal compresso- re. Non si tratta di un'anomalia.

• La dilatazione termica potrebbe provocare uno schiocco improvviso. È un fenomeno na- turale, non pericoloso. Non si tratta di un'a- nomalia.

• Quando il compressore si accende o si spe- gne, si sente un lieve scatto del regolatore della temperatura. Non si tratta di un'anoma- lia. Consigli per il risparmio energetico

• Non aprire frequentemente la porta e non la- sciarla aperta più di quanto assolutamente necessario.

• Se la temperatura ambiente è elevata, il ter- mostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compres- sore può funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporato- re. In questo caso, ruotare il termostato su

www.zanussi.comuna regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia. Consigli per la refrigerazione di cibi freschi Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o liquidi in fase di evaporazione

• coprire o avvolgere il cibo, in particolare se emana un odore forte

• posizionare il cibo in modo che l'aria possa circolare liberamente attorno ad esso Consigli per la refrigerazione Consigli utili: Carne (tutti i tipi): avvolgerla in sacchetti di poli- tene e collocarla sul ripiano di vetro sopra il cassetto delle verdure. Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massi- mo. Cibi cucinati, piatti freddi ecc..: dovrebbero es- sere coperti e possono essere collocati su qualsiasi ripiano. Frutta e verdura: dovrebbero essere pulite ac- curatamente e collocate nell'apposito/i casset- to/i speciale/i. Burro e formaggio: dovrebbero essere posti in contenitori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per esclude- re per quanto possibile l'aria. Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposito ripiano sulla porta. Non conservare nel frigorifero banane, patate, cipolle o aglio se non sono confezionati. Pulizia e cura Attenzione Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione. Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzio- ne e la ricarica devono pertanto essere effet- tuate esclusivamente da tecnici autorizzati. Pulizia periodica L'apparecchiatura deve essere pulita regolar- mente:

• pulire l'interno dell'apparecchiatura e gli ac- cessori con acqua tiepida e bicarbonato di soda (5 ml in 0,5 litri d'acqua)

• ispezionare regolarmente le guarnizioni della porta ed eliminare con un panno umido lo sporco e i residui

• risciacquare e asciugare accuratamente. Importante Evitare di tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchiatura. Per la pulizia dell'interno, non usare detergenti, polveri abrasive, prodotti con forti profumazioni o cere lucidanti, che potrebbero danneggiare la superficie e lasciare un odore intenso. Una volta l'anno, rimuovere la griglia di ventila- zione alla base dell'apparecchiatura e pulire i condotti dell'aria con un aspirapolvere. Questa operazione migliorerà le prestazioni dell'appa- recchiatura riducendo anche i consumi di ener- gia. Attenzione Evitare di danneggiare il sistema refrigerante. Molti detergenti per cucine di marca contengo- no sostanze chimiche in grado di attaccare/ danneggiare la plastica impiegata in questo ap- parecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido deter- gente. Dopo la pulizia, ricollegare l'apparecchio alla re- te di alimentazione. Sbrinamento del frigorifero Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano fri- gorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento giunge attraver- so un condotto in un apposito recipiente posto sul retro dell'apparecchiatura, sopra il moto- compressore, dove evapora.

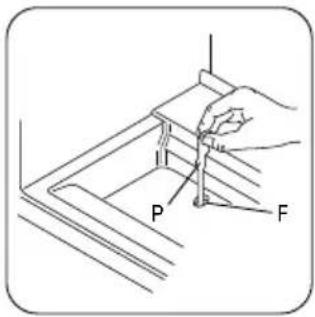

www.zanussi.comÈ importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento (F), si- tuato sotto ai cassetti per l'insalata, per evi- tare che l'acqua fuo- riesca sugli alimenti. Usare l'apposito utensile (P) già inseri- to nel foro di scarico.

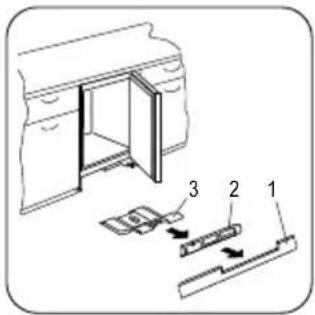

Pulizia dei canali per l’aria

zoccolo (1), quindi la griglia di ventilazione (2);

2. Pulire la griglia di

ventilazione e il filtro. (Fare riferi- mento al para- grafo "Pulizia del filtro di ventilazio- ne" )

3. Estrarre con cau-

tela il deflettore dell'aria (3), con- trollando che non ci sia acqua resi- dua dallo sbrina- mento.

4. Pulire la parte in-

feriore dell'appa- recchiatura con un aspirapolvere.

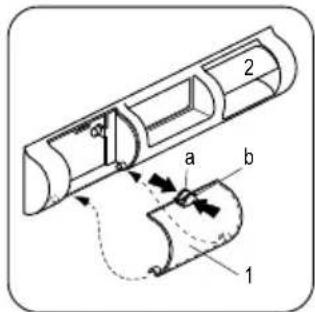

Pulizia del filtro di ventilazione L'apparecchiatura è dotata di un filtro di ingres- so dell'aria (1) e di un canale di scarico dell'aria (2) sulla griglia di ventilazione. Il filtro può essere ri- mosso per la pulizia.

2. Tirare il filtro ver-

3. Tirare il filtro ver-

so l'esterno. Per sostituire il filtro, invertire la procedura.

Periodi di inutilizzo Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla rete

2. estrarre tutti gli alimenti

3. Sbrinare e pulire l'apparecchiatura e tutti

4. Lasciare le porte aperte per evitare la for-

mazione di odori sgradevoli. Importante Se l'apparecchiatura rimane accesa, farla controllare periodicamente per evitare che gli alimenti si deteriorino in caso di interruzione della corrente elettrica. Cosa fare se… Avvertenza! Prima della ricerca guasti, estrarre la spina dalla presa. Le operazioni di ricerca guasti non descritte nel presente manuale devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente. Importante Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

www.zanussi.comProblema Possibile causa Soluzione L'apparecchiatura non fun- ziona. La lampadina non si accende. L'apparecchiatura è spenta. Accendere l'apparecchiatura. La spina non è inserita corretta- mente nella presa. Inserire correttamente la spina nella presa. L'apparecchiatura non riceve cor- rente. Non arriva tensione alla presa elettrica. Collegare alla presa un'altra appa- recchiatura elettrica. Rivolgersi a un elettricista qualificato. La lampadina non si ac- cende. La lampadina è in stand-by. Aprire e chiudere la porta. La lampadina è difettosa. Vedere "Sostituzione della lampadi- na". Il compressore rimane sempre in funzione. La temperatura non è regolata cor- rettamente. Impostare una temperatura superio- re. La porta non è chiusa correttamen- te. Vedere "Chiusura della porta". La porta viene aperta troppo fre- quentemente. Limitare il più possibile il tempo di apertura della porta. La temperatura degli alimenti è troppo alta. Prima di introdurre gli alimenti, la- sciarli raffreddare a temperatura am- biente. La temperatura ambiente è troppo alta. Abbassare la temperatura ambiente. Scorre acqua sul pannello posteriore del frigorifero. Durante lo sbrinamento automatico, la brina che si forma sul pannello posteriore si scioglie. Non si tratta di un'anomalia. Scorre acqua all'interno del frigorifero. Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua. Gli alimenti impediscono all'acqua di scorrere nell'apposito collettore. Evitare di disporre gli alimenti diretta- mente contro la parete posteriore. Scorre acqua sul pavimen- to. C'è troppa acqua nel deflettore del- l'aria. Pulire il deflettore dell'aria. La temperatura all'interno dell'apparecchiatura è troppo bassa. La temperatura non è regolata cor- rettamente. Impostare una temperatura superio- re. La temperatura all'interno dell'apparecchiatura è troppo alta. La temperatura non è regolata cor- rettamente. Impostare una temperatura inferiore. La porta non è chiusa correttamen- te. Vedere "Chiusura della porta". La temperatura degli alimenti è troppo alta. Prima di introdurre gli alimenti, la- sciarli raffreddare a temperatura am- biente.

www.zanussi.comProblema Possibile causa Soluzione Sono stati introdotti molti alimenti insieme. Introdurre gli alimenti poco alla volta. L'aria fredda non circola corretta- mente all'interno dell'apparecchia- tura. Adottare le misure necessarie per garantire una corretta circolazione dell'aria fredda. Sostituzione della lampadina Attenzione Estrarre la spina dalla presa di corrente. Rimuovere la vite dal coprilampada. Rimuovere il copri- lampada (vedere la fi- gura). Sostituire la lampadi- na con una nuova della stessa potenza (la potenza massima è indicata sul copri- lampada) concepita in modo specifico per elettrodomestici. Installare il coprilam- pada. Serrare la vite del co- prilampada. Inserire la spina nella presa. Aprire la porta. Con- trollare che la lampa- dina si accenda. Chiusura della porta

1. Pulire le guarnizioni della porta.

3. Se necessario, sostituire le guarnizioni del-

la porta difettose. Contattare il Centro di assistenza locale. Dati tecnici Dimensioni Altezza 815 mm Larghezza 560 mm Profondità 550 mm Tensione 230-240 V Frequenza 50 Hz

www.zanussi.comI dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro interno del- l'apparecchiatura, e sull'etichetta dei valori energetici. Installazione Attenzione Leggere con attenzione le "Informazioni per la sicurezza" per la vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere all'installazione. Luogo d'installazione Questa apparecchiatura può essere installata in un luogo asciutto e ben ventilato (garage o una cantina); tuttavia, per ottenere prestazioni otti- mali è consigliabile installarlo in un luogo la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta del modello: Classe climatica Temperatura ambiente SN da +10°C a 32°C N da +16°C a 32°C ST da +16°C a 38°C T da +16°C a 43°C Collegamento elettrico Prima di inserire la spina, verificare che la ten- sione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica do- mestica. L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato. Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate. Il presente apparecchio è conforme alle diretti- ve CEE. Considerazioni ambientali Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
