MANUALE UTENTE CTP644C CANDY

Inserendo la marcatura CE CE su quello prodotto, si dichiara, sotto la nostra responsabilità, la conformità a tutti i requisiti sulla sicurezza europea, sulla salute e sull'ambiente stabiliti alla legislazione per quello prodotto.

A seconda dei casi, le parti di quello elettrodomestico sono conformi a:

REGOLAMENTO (CE) N° 1935/2004 su materiali ed articoli destinati ad entrare in contatto con gli alimenti.

Sicurezza e manutenzione

• ATTENZIONE: l'apparecchio e le parti accessibili divertano calde durante l'uso. Prestareattenzione a non toccare le parti calde.
• I bambini al di sotto di 8 anni dovrebbero essere tenuti a distanza se non continuamente supervisionati.
• L'apparecchio può essere usato da bambini dagli 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali oswana esperienza e conoscenza del prodotto se supervisionate o dando loro istruzioni riguardo al funzionamento dell'apparecchio in maniera sicura e coscente del rischio possibile.
• I bambini non dovrebbero giocare con l'apparecchio.

• La pulizia e la manutenzione non dovrebbero essere fatte da bambinienza supervision
  ATTENZIONE: cucinare alla supervisione grasso o olio sul piano cottura cui è essere pericoloso e cui è provocare incendi

• MAI provare a spegnere il fuoco con acqua. Prima spegnere l'apparecchio e poi coprire le fiamme, ad esempio con un coperchio o un telo non inflammabile.

• ATTENZIONE: pericolodi incendo: non lasciare oggetti sul piano cottura.
• ATTENZIONE: Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche. non utilizzato un pulitore a vapore.
• Oggetti metallici quali coltelli, forchette, cucchiai o coperchi non dovrebbero essere posti sulla superficie del piano di cottura perché possono scaldarsi.
• rimuovere gli eventuali liquidi tracimati dal coperchio prima di aprirlo.
• Far raffreddare la superficie del piano di cottura prima di chiudere il coperchio.
• Dopo l'uso, spegnere il piano di cottura tramite il suo dispositivo di lavoro e non fare affidavitamento sul rivelatore di pentole.
• L'apparecchio non è progettato per funzionare con un timer esterno o con un sistema di Commands separato.

• Il mezzo di disconnessione deve essere incorporato nel cablaggio fisso in accordo con le leggi di cablaggio.

• le istruzioni devonoindicare quale tipo di cavo debba essereutilizzato,tenendo presente la temperature della superficie posteriori dell'apparecchio.

• Se il cavo di alimentazione è danneggiato,esso deve essere sostituito dal costruttore o dal suo servizio assistenza technique o comunque da una persona con qualifica similare, in modo da prevenir agli rischio.
  ATTENZIONE: Al fine di evitare agli pericolò dovuto al riarmo occidentale del dispositivo termico di interruzione, il presente apparetcchio non deve essere alimentato con un dispositivo di manovra esterno, quale un temporizzatore oppure essere connesso a un circuito che viene regolarmente alimentato o disalimentato dal servizio.

• Il disposativo di scollegamento deve essere incluso nel cablaggio fisso, in accordo con le normative relative al cablaggio.

• Le istruzioni riportano il tipo di cavo da utilizzato, tenendo in considerazione la temperature della superficie posteriore dell'elettrodomestico.

• AVVERTENZA: Utilizzare unicamente protezioni per piani di cottura progettate dal produttore della cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso come adatte, o ancora protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni non adatte più provocare incidenti.

• Utilizzare sempre i recipienti di cottura adatti.

• Mettere sempre la pentola al centro del gruppo sul quale si sta effettlando la cottura.
• Non appoggiare nulla sul pannello di lavoro.
• Mai utilizzato il piano di cottura come tagliere.
• Prima di chiudere il coperchio lasciare raffreddare la superficie del piano di cottura.

Gentile Cliente,

desideriamo ringraziarLa per aver scelto il piano cottura a induzione CANDY, un prodotto che sicuramente soddisferà per molti anni le Sue esigenze.

Legga attentamente quello manuale di istruzioni prima dell'uso e lo conservi con cura per poterlo consultare in futuro in caso di necessità.

Introduzione

Il piano cottura a induzione è in grado di soddisfare le tante esigenze che richiedono una cottura tramite riscaldamento elettromagnetico, grazie a un sistema di controllo multifunzione e microcomputerizzato che lo rendono la scelta ideale per le famiglie moderne.

Realizzato con materiali speciali, quello elettrodomestico è extremamente facile da usare, resistente e sicuro.

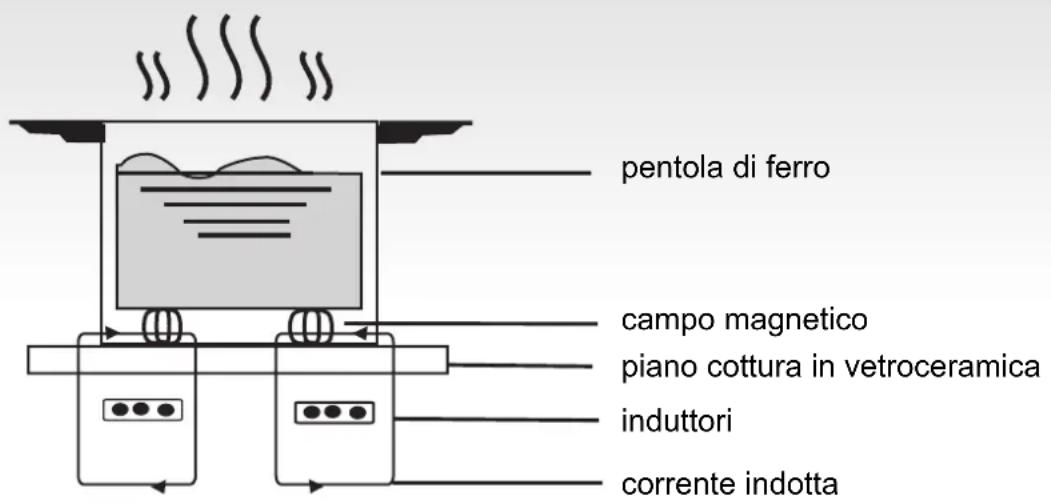

Come funziona

Il piano cottura a induzione è costituito da una serpentina elettrica, da una lastra in materiale ferromagnetico e da unsystema di controllo. La corrente elettrica genera un potente campo elettromagnetico intorno alla serpentina. Ciò produce una series di onde che generano il calore trasmesso poi al recipiente della superficie del piano cottura.

Sicurezza

Questopiano cottura è stato progettato per l'uso domestico.

Sempre attenti a migliorare i nostri prodotti, ci riserviamo il diritto di apportare modifiche in caso di eventuali evoluzioni tecniche.

Protezione contro il surriscaldamento

Un sensore controllinga temperatura all'interno del piano cottura. Se la temperatura supera il livello di sicurezza, il piano cottura si spegne automaticamente.

Segnalazione di oggetti a fatto del piano cottura

Se sul piano cottura si pone una pentola con un diametro inferiore a 80~mm piccoli oggetti (come coltelli, forchette, chiavi) o una pentola non magnetica (ad esempio in alluminio), un segnale acustico scatta automaticamente e suaona per circa 1 minuto. Se quindi il problema persiste, il piano cotturaenta automaticamente in stand-by.

Allarme calore residuo

Quando I'uso del piano cottura è prolongato nel tempo, potrebbe rinanere del calore residuo. La lettera "H" sul display avverte di non toccare il piano.

Protezione tramite auto spegnimento

L'auto spegnimento è un'ulteriore funzione di sicurezza del vostro piano cottura a induzione, che si attiva automaticamente se lo si dimentica acceso. Lo spegnimento automatico del piano cottura dipende dal livello di intensità utilizzato, come migliorata la tabella qui di seguito:

Livello di intensità	La zona di cottura si spegne automaticamente dopo
1-3	8	ore
4-6	4	ore
7-9	2	ore

Quando, a fine cottura, la pentola vienerimossa, il piano cottura a induzione non scalda più e, dopo il segnale acustico della durata di 1 minuto, si spegne.

Notabene:

le persona portatrici di pacemaker possono usare quello elettrodomestico solo sotto il controllo del proprio medico.

Installazione

Procedimento di installmente

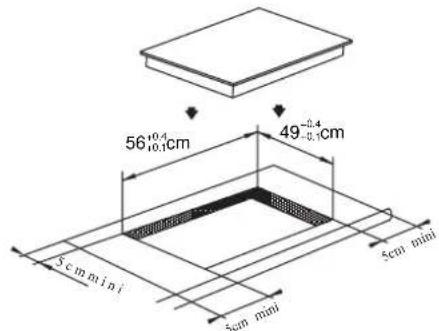

1. Praticare un foro sulla superficie del mobile, rispettoando le misure indicate sul disegno; per una corretta installatione delve inoltre essere previsto uno spazio libero intorno al piano pari ad almeno 5 cm. Assicurarsi che lo spessore del supporto in cui deve essere incassato il piano sia di almeno 30~mm e che il materiale di cui è composto lo stesso sia resistente alle alte temperature per evitare che si deformi a causa del calore proveniente dal piano cottura (figura 1).

(figura 1)

1. Assicurarsi sempre che il piano cottura a induzione sia ben saldo sul piano di appoggio e ben ventilato (figura 2).

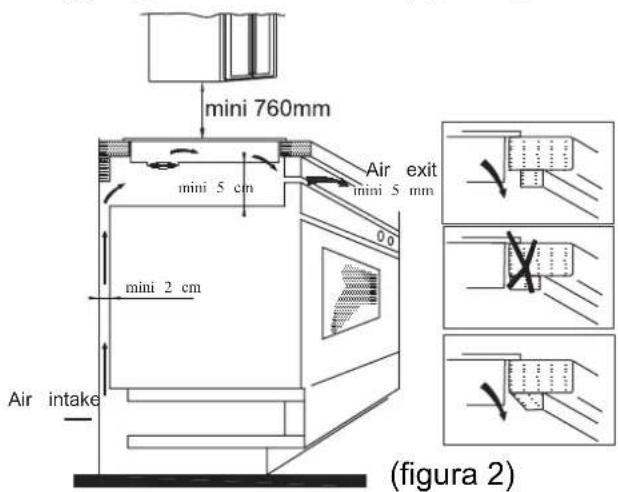

Nota: tra il piano cottura ed un eventuale elemento superiore, delve essere previsto uno spazio di almeno 760~mm

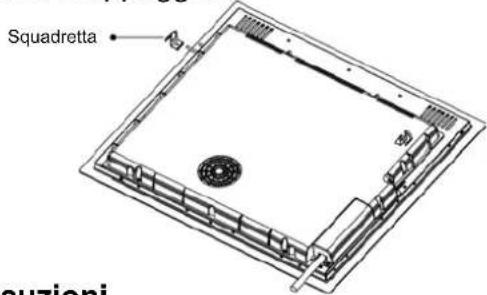

1. Dopo ave posizionato il piano cottura, fissarlo con quattro squadrette alla superficie d'appoggio (come indicatea alla figura). Regolare poi agli singola squadretta in base allo spessore del piano d'appoggio.

Precauzioni

(1) Il piano cottura a induzione deve essere installato da personale technique qualificato. Non effettuare l'installazione da soli.
(2) Il piano cottura a induzione non deve essere montato su frigoriferi, lavastoviglie o asciugatrici.
(3) Il piano cottura a induzione deve essere installato in modo da poter garantire lo smaltimento ottimale del calore.
(4) La parete e la zona sottostanti il piano cottura a induzione devono essere resistenti al calore.
(5) Onde evitare danni, la sottile pellicola che incolla il piano di cottura al piano di appoggio delve essere resistente al calore.

4. Collegamenti elettrici

L'allacciamento alla rete elettrica deve essere eseguita da personale qualificato e secondo le norme vigenti. Le modalità di connessione del piano sono indicate nella figura 3.

Tensione	Cablaggio
380-415V 3N~	1 2 L1 L2 MarroneNero Blu Giallo/verde	3 4 N 5
220-240V~	1 2 L Nero	3 4 N 5 Blu Giallo/verdeMarrone

Verificare che l'impianto elettrico sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge. La messa a terra è obbligatoria.

La Casa Costruttrice declina agli responsabilità per eventuali danni a persono o a cose derivanti alla mancata osservanza di但这a norma.

Se l'apparecchio è sprovvisto di spina, applicare sul cavo una spina normalizzata che sia in grado di sostarare il carico indicato in targhetto.

Nel caso si desideri una connessione fissa alla rete, si dovra interporre, tra l'apparecchio e la rete, un dispositivo omnipolare di interrupzione con distanza dei contatti di almeno 3 mm

Se il cavo è danneggiato, delve essere sostituito solo da personale specializzato Il cavo non delve essere piagato o schiacciato.

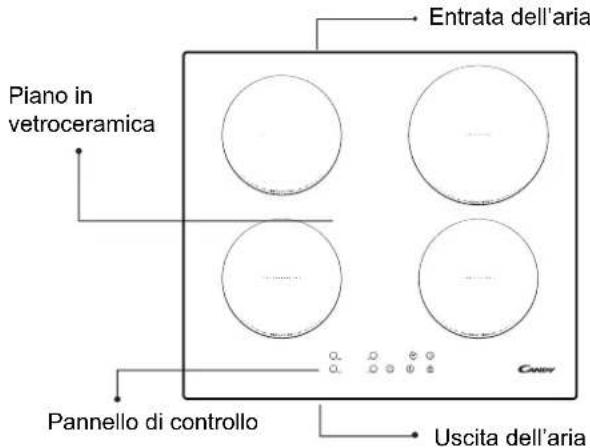

Descrizione del piano cottura a induzione

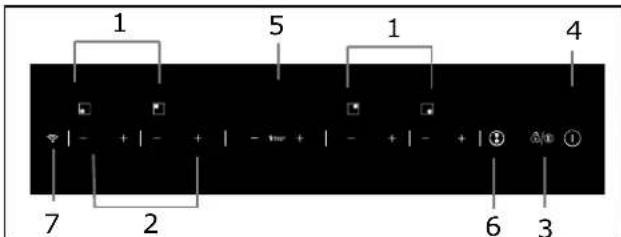

Schema del pannello di controllo

1. Tasti selezione della zona da scaldare
2. Tasto di alimentazione/regolazione timer
3. Blocco comandi/Pausa
4. Tasto ON/OFF
5. Controllo timer
6. Comando area flessibile (alcuni modelli ne sono privi)
7. Comando WiFi

Istruzioni per l'uso

Preparazione prima dell'uso:

Subito dopo l'accensione il piano cottura emette un segnale acustico, tutti i led lampeggiano per 1 secondo segnalando che il piano cottura è in stand-by.

Mettere la pentola sopra la zona di cottura

prescelta.

Istruzioni di funzionamento

Dopo ave premuto il tasto "ON/OFF", tutti i led segnalano il significolo "-". Selezionare la zona di cottura su cui si trovava la pentola; il led del livello di potenza della zona prescelta lampeggerà. Premere quindi i tasti "+" o "-", il display indica 5 come standard, regolare con i tasti "+" o "- il livello d'intensità desiderato. Premendo simultaneamente il tasto "+" ed il tasto "-," le impostazioni precedenti si azzerano e la zona del piano cottura si spegne.

Si veda la tabella a pag.38 per la potenza specifica di agli zona di cottura del piano.

Nota: dopo avere premuto il tasto "ON/OFF", il piano cottura a induzione rimane in stand-by se non si effettuano altre operazioni entro 1

minuti.

Funzione TIMER

Premendo il tasto TIMER, il led lampeggia sul display ed è quindi possibile impostare il tempo. Con i tasti "+" o "-" si cui regolare il tempo da 1 a 99 minuti. Premendo il tasto

^ + l'impostazione aumento di 1 minuto alla volta; premendo il tasto - "l'impostazione diminuisce di 1 minuto alla volta. Se si superano i 99 minuti, il timer torna automaticamente su 0. Premendo simultaneamente i tasti ^+ e - il display ritorna a 0.

Conferma funzione TIMER

1. Selezionare la potenza della zona di cottura prescelta, premere il tasto "timer" e impostare il tempo.
2. Dopo che il timer avrà lampegliato per circa 5 secondi, il tempo impostato è automaticamente confirmato.
3. Dopo avee impostato il tempo, premere "TIMER" per verificare l'impostazione desiderata.
4. Una volta confermato il "Timer", viene visualizzato un puntino sulla parte inferiore destra del livello di alimentazione della zona selezionata.

Annullare funzione TIMER

Tenere premuto il tastingo "timer" per 5 secondi per cancellare la funzione impostata in precedenza. Il display indichera 0.

Dispositivi di sicurezza

Per assicurare l'incomità dei bambini, il piano ad induzione Candy è dotato di un sistema di blocco comandi

Attivazione blocco comandi : premendo il tasto apposto i comandi si bloccano e il display del timer visualizza "Lo". Quando il blocco dei comandi è attivo è comunque possibile specnere/attivare il piano cottura ad induzione

Disattivazione blocco comandi

Premere il tastingo apposto per 2 secondi ed il piano tornera al normale funzionamento

ZONE DOPPIE (Solo modelli CID633DC, CTP634DC)

In questa zona si possono utilizzare recipienti di cottura con diametro compreso tra 160 mm e 290 mm per ottenere una maggiore flessibilità operativa.

AREA FLESSIBLE (Solo per modelli - CTP634DC e CTP644C e CCTP644CWIFI)

• Questa area puòessere utilizzata come una zona singola o come due zone diverse, a seconda delle necessità di cottura di volta in volta.
  La zona libera èformata da due induttori independenti che possono essere azionati separatamente.

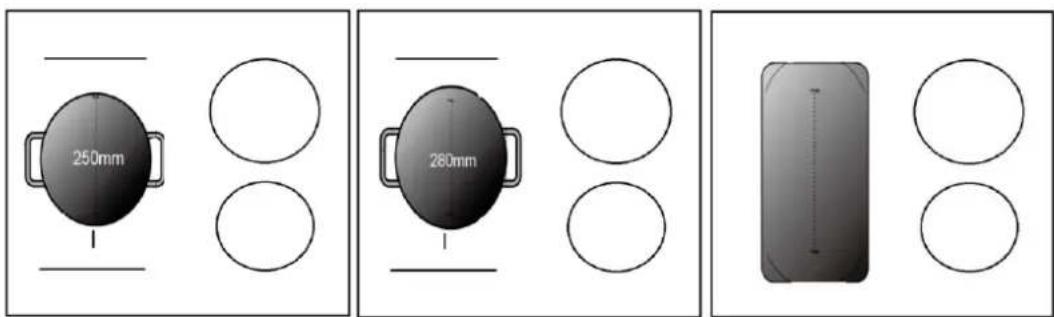

Come zona grande

1. Per attivare l'area libera come singola zona grande, toccare il dato dell'area flessibile.

1. Come zona grande, suggeriamo l'utilizzo come segue:

Recipi di cottura: Recipenti di cottura con diametro 250 mm o 280 mm (sono accettabili recipienti di cottura quadrati e ovali)

Non si consiglia un uso diverso da quello delle tre operazioni sopra indicate in quanto ciò potrebbe influenzare il riscaldamento dell'elettrodomestico

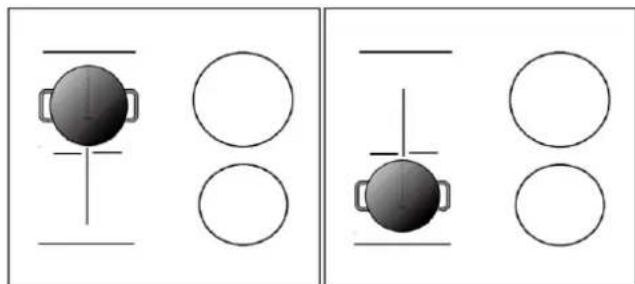

Come due zone independenti

Per usare I'area flessibile come due zone diverse, ci sono due possibilità di riscaldamento. (a) Mettere la pentola sul lato destro superiore o sul lato destro inferiore della zona flessibi

(b) Mettere due pentole su entrambi i lati della zona flessibile.

Avverenza: Assicurarsi che la pentola si piu grande di 12 cm.

Funzione WiFi (Solo per CTP644CWIFI)

Innanzitutto è necessario scaricare Simply-Fy e installer lo proper dispositivo portatile. Quindi registrar il piano disotoppura a induzione

Fare riferimento all'allegato per ulteriori informazioni.

Per l'utilizzo della funzione WiFi, accendere il piano di cottura e premere il testo WiFi. Il LED WiFi lampeggia velocamente per 5 secondi, che corrispondono all'avviamento del modulo WiFi. Se il modulo WiFi si collega al router, il LED WiFi rimane sempre accesso. In caso contrario, il LED WiFi lampeggia ad intervalli di 1 secondo (1 secondo accesso e 1 secondo spento). Se il collegamento è corretto, molte informazioni relative al piano di cottura sono reperibili su Simply-Fy, ad esempio potenza zona, tempo di riscaldamento restante.

Modalità Boost

Toccare il dato della zona di riscaldamento, e quindi "+".. Accertarsi che il display mostri "9".

Toccare nuovamente il tasto "+"l'indicatore della zona alla "b" e la potenza raggiunge il valore massimo

Come cancellare la modalità Boost

Toccare il tasto "-" per annullare la funzione Boost: la zona di cottura ritorna all'impostazione originale. Toccare simultaneamente "-" e "+" La zona di cottura si spegne e la funzione boost si annulla automaticamente.

• La zona di cottura ritorna all'impostazione originale dopo 5 minuti

Nota: Si consiglia di accendere l'aspirazione del piano di cottura alcuni minuti prima della cottura e di spegnerla alcuni minuti dopo il termine della cottura.

Modalità Pausa

• É possibile interrompere il riscaldamento,invece di spegnere il piano di cottura.
• Quando si entra in modalità Pausa, tutti i comandi escludo quello di accensione/spegnimento sono disabilitati.

Per entrare in modalità pausa

Toccare il dato blocco/pausa. Tutti gli indicatori sono "11"

Per sbloccare i comandi

Toccare il dato blocco/pausa.

Quando il piano di cottura è in modalità pausa, tutti i comandi sono disabilitati ad esclusione di quello di accensione/spegnimento ①, si può spegnere il piano di cottura a induzione con il dato di accensione/spegnimento in caso di emergenza ①

Funzione Gestione Potenza

• É possibile impostare un livello massimo di assorbimento per il piano di cottura a induzione scegliendo varie gamme di potenza.
  I piani di cottura a induzione possono limitarsi automaticamente per lavorare ad un livello di potenza inferiore, in modo da evitare i rischi di sovraccarico.

Come entrare nella Funzione Gestione Potenza

Accendere il piano di cottura, premere contemporaneamente "+" (timer) e il tasto di blocco.

L'indicator del timer alla "P5", che corrisponde al livello di potenza 5. La modalità di default è pari a 7,0 kW/7,1 kW.

Per passare ad un altro livello

Premere +/- sul timer. Ci sono 5 livelli di potenza, da "P1" a "P5". L'indicatore del timer visualizza uno di questi.
"P1": la potenza massima è pari a 2,5 kW.
"P2": la potenza massima è pari a 3,5 kW.
L'indicatore del timer alla "P5", che corrisponde al livello di potenza 5. La modalità di default è pari a 7,0 kW/7,1 kW.
"P3": la potenza massima è pari a 4,5 kW.
"P4": la potenza massima è pari a 5,5 kW.
"P5": la potenza massima è parla 7,0 kW/7,1 kW.

OPPURE

Conferma e Uscita alla Funzione di Gestione Potenza

Premere contemporaneamente + (timer) e il tasting di blocco per confermare.

A Anything pinto il piano di cottura si spegne.

Selezione di recipienti da cucina per la cottura

padella in ferro per fritti pentola in acciaio inox tegame in ferro padella in ferro

bollitore in acciaio inossodabile smaltato pentola smaltata piatto in ferro

1. Ci sono molleplici strumenti adatti per la cottura su piano a induzione. Questo piano di cottura è in grado di identificarli e di testarli applicando uno dei seguenti metodi:

posizione la pentola su una zona di cottura. Se sull'indicatore di esta zona di cottura appara un livello di potenza, la pentola è adatta; se appeare invece il symbolo "U", la pentola non è adatta alla cottura a induzione.

1. Applicare una calamita sulla pentola: se la calamita viene attratta dalla pentola, quest'ultima è adatta alla cottura a induzione.

NB: il fondo del recipiente deve contentere materiali che permettano la conduzione magnetica.

La pentola delve ave un fondo piatto con un diametro superiore a 14 cm.

Pulizia e manutenzione

La superficie del piano cottura può essere pulita come segue:

Tipodi sporco	Come pulire	Materiale per la pulizia
poco sporco con	acqua calda; poi asciugare spugna
molto sporco	con acqua calda ed asciugare con una spugna abrasiva specifica per vetroceramica		spugna speciale per vetroceramica
incrostazioni	versare aceto bianco sull'incrostazione e pulire con un panno morbido, oppure usare un detergente apposto		foglio adesivo specifico per vetroceramica
Zucchero, plastica o alluminio fuso	Per rimuovere i residui usare un raschietto adatto per vetroceramica (per proteggere il vetro, è meglio usare un prodotto a base di silicone)		foglio adesivo specifico per vetroceramica

Nota: scollegare l'elettrodomestico prima di pulirlo.

Segnalazione guasto e controllo

Se si verifica un'anomalia, il piano cottura a induzione inseisce automaticamente una funzione di protezione e sul display appaiono i seguenti codici:

Problema Possibili cause soluzione
F0/F1/F2	quanto alla ventola contatte il fornitore
F3-F8	quanto al sensore della temperature	contatte il fornitore
E1/E2	tensione elettrica anomala	controllare che ci sia alimentazione elettrica. Dopà esta verifica accendere nuovamente l'apparecchio
E3/E4	tempatura anomala controllare la pentola
E5/E6	irradiazione del calore insufficiente	riaccendere l'apparecchio dopo che si è raffreddato

Questa è una lista dei guasti più comuni.

Non smontare il piano cottura a induzione da soli per evitare pericoli e provocare danni maggioni.

SERVIZIO ASSISTENZA CLIENTI

Prima di chiamare il servizio di Assistenza Tecnica

In caso di mancato funzionamento del prodotto vi consigliamo di:

• verificare il buon inserimento della spina nella presa di corrente;

• verificare la tabella guasti soprariportata.

Nel caso non si individui la causa di mal funzionamento:

spagnere l'apparecchio non manometterlo e chiamare il Servizio di

Assistenza Tecnica.

CERTIFICATO DI GARANZIA CONVENZIONALE: casa fare?

Il prodoo è garanto,或者其他 che ai sensi di legge, alle condizioni e nei termini riporta sul cercato di garanzia convenzionale

inserito nel prodoo. Il cercato dovrà essere conservato e molto相对于 il miglioramento. In case di necessità, insieme sono scontrino comprovante

l'acquisto dell'elerodomesso. Puoi consultare le condizioni di garanziaanche sul nostro sito internet.Per oenere assistenza compila l'apposto form on-line oppure conta ai numero che troviindicato nella paginadi assistenza del nostro sito internet.

Dichiarazione speciale

Tutti i contentuti di quello manuale sono stati attentamente controllati. Tuttavia, il produttore non si assume responsabilità per errorsi od omissioni nella stampa.
Inoltre, in un'eventuale revisione del manuale di istruzioni, potranno essere insertite modifiche tecniche alla preavviso. L'imagine del prodotto si riferisce a quello attuale.

ATTENZIONE: non smaltire\ questo prodotto tra i rifiuti domestici. Deve essere eliminato separamente.

Questo elettrodomestico è prodotto secondo la direttiva europea 2012/19/CE sullo smaltimento delle attrezzature elettriche ed elettroniche.

Rispetto le direttive imposte sullo smaltimento di quello dispositivo, si aiura a prevenir eventuali danni all'ambiente e alla salute provocati da un errato smaltimento.

Questo significato indica che il prodotto non può essere smaltito come i normali rifiuti domestici, ma atraverso i centri di ricicchio di materiale elettrico ed elettronico.

Per ulteriori informazioni sul trattamento, lo smaltimento ed il riciclo di quello prodotto, contattare il servizio smaltimento rifiuti locale oppure rivolgersi al negozio in cui l'articolo è stato acquistato.

Como una grande zona
