MANUALE UTENTE WSFO 3T223 PC X WHIRLPOOL

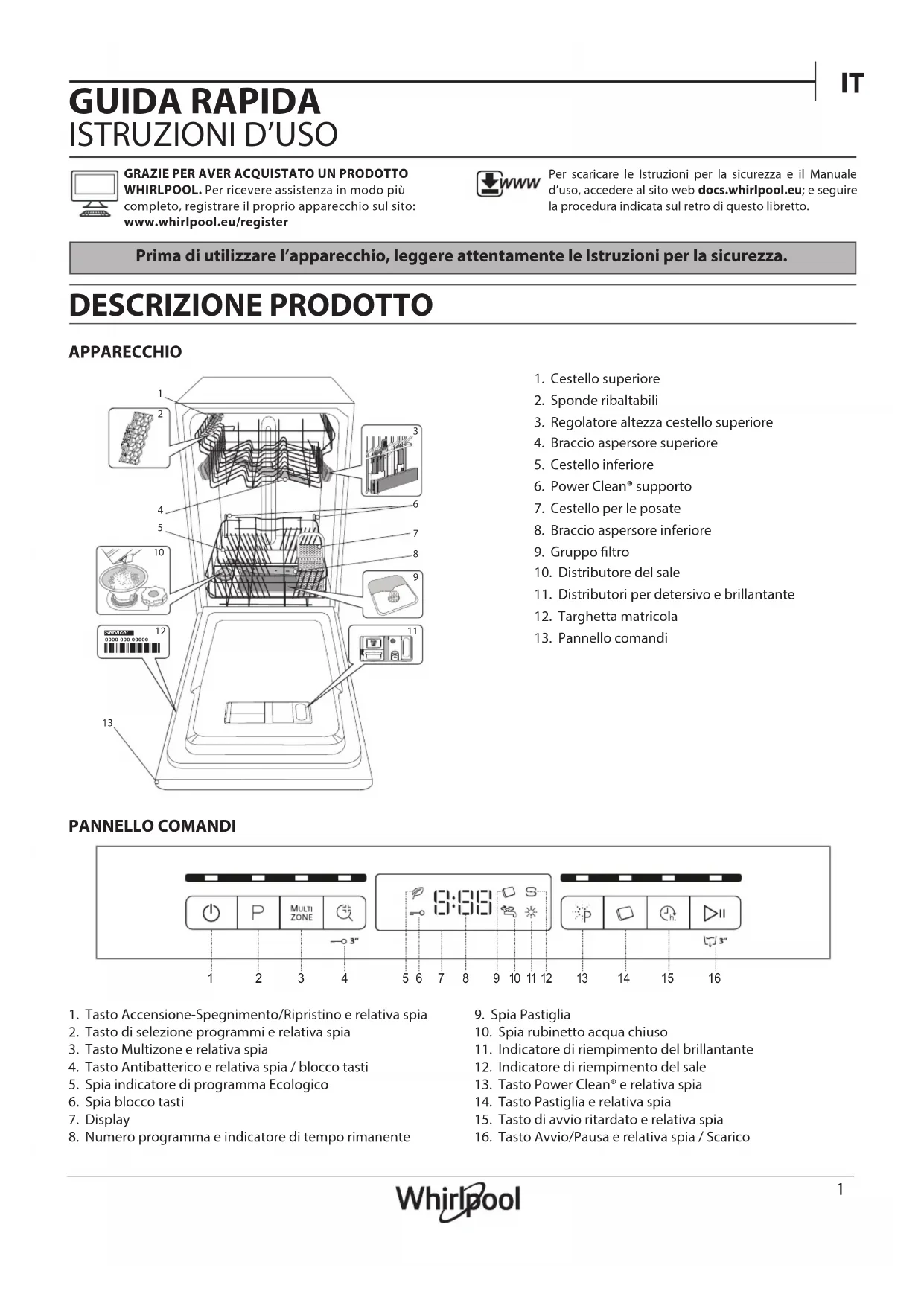

GRAZIE PER AVER ACQUISTATO UN PRODOTTO WHIRLPOOL. Per ricevere assistenza in modo più completo, registrare il proprio apparecchio sul sito:www.whirlpool.eu/register DESCRIZIONE PRODOTTO APPARECCHIO Prima di utilizzare l’apparecchio, leggere attentamente le Istruzioni per la sicurezza. Per scaricare le Istruzioni per la sicurezza e il Manuale d’uso, accedere al sito web docs.whirlpool.eu; e seguire la procedura indicata sul retro di questo libretto.1. Cestello superiore2. Sponde ribaltabili3. Regolatore altezza cestello superiore4. Braccio aspersore superiore5. Cestello inferiore6. Power Clean® supporto7. Cestello per le posate8. Braccio aspersore inferiore9. Gruppo ltro10. Distributore del sale11. Distributori per detersivo e brillantante12. Targhetta matricola13. Pannello comandi1. Tasto Accensione-Spegnimento/Ripristino e relativa spia2. Tasto di selezione programmi e relativa spia3. Tasto Multizone e relativa spia4. Tasto Antibatterico e relativa spia / blocco tasti5. Spia indicatore di programma Ecologico6. Spia blocco tasti7. Display8. Numero programma e indicatore di tempo rimanente9. Spia Pastiglia10. Spia rubinetto acqua chiuso11. Indicatore di riempimento del brillantante12. Indicatore di riempimento del sale13. Tasto Power Clean® e relativa spia14. Tasto Pastiglia e relativa spia15. Tasto di avvio ritardato e relativa spia16. Tasto Avvio/Pausa e relativa spia / Scarico PANNELLO COMANDI

Dopo aver completato l’installazione, togliere i fermi dai cestelli e gli elementi elastici di ritegno dal cestello superiore.

RIFORNIMENTO DEL SERBATOIO DEL SALE

L’uso di sale previene la formazione di CALCARE sulla supercie dei piatti e sui componenti della macchina.

• È indispensabile che IL SERBATOIO DEL SALE SIA SEMPRE RI FORNITO.• È essenziale quindi che il livello di durezza dell’acqua sia stato impostato. Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (ve- dere DESCRIZIONE PRODOTTO) e deve obbligatoriamente essere rifor- nito ogni volta che la spia dell’ indicatore di RIEMPIMENTO SALE posta sul pannello comandi è illuminata.1. Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario).2. Solo la prima volta: riempire d’acqua il serbatoio del sale.3. Sistemare opportunamente l’imbuto (vede-re gura) e rifornire il serbatoio del sale no all’orlo (circa 1 kg); Non è inconsueto che l’acqua trabocchi leggermente.4. Togliere l’imbuto ed eliminare qualsiasi resi-duo di sale dall’areacircostante l’apertura.Accertarsi che il tappo sia adeguatamente serrato per evitare l’ingresso di detersivo all’interno della vaschetta durante il programma di lavag-gio (ciò potrebbe causare il danneggiamento del dispositivo addolcen-te senza possibilità di riparazione).Ogni volta che è necessario aggiungere sale, è obbligatorio esegu-ire la procedura prima dell’inizio del ciclo di lavaggio per evitare rischi di corrosione.

IMPOSTAZIONE DELLA DUREZZA DELL’ACQUA

Per consentire che il dispositivo addolcente dell’acqua agisca al meglio, è essenziale che l’impostazione del livello di durezza dell’acqua tenga con-to della sua durezza eettiva nell’utenza domestica. È possibile ottenere il valore di durezza dell’acqua nell’utenza domestica rivolgendosi al pro-prio fornitore.Il valore predenito per la durezza dell’acqua viene impostato in fabbrica.• Azionare l’apparecchio agendo sul tasto ACCENSIONE/SPEGNI-MENTO.• Disattivare l’apparecchio agendo sullo stesso tasto ACCENSIONE/SPEGNIMENTO.

• Tenere premuto il tasto AVVIO/Pausa per 5 secondi, no a udire il segnale corrispondente.• Azionare l’apparecchio agendo sul tasto ACCENSIONE/SPEGNI-MENTO.• La spia che indica il programma correntemente impostato lampeggia.
• Premere il tasto P per selezionare il livello di durezza dell’acqua ri- chiesto (vedere TABELLA DEI LIVELLI DI DUREZZA DELL’ACQUA).
• Disattivare l’apparecchio agendo sullo stesso tasto ACCENSIONE/SPE- GNIMENTO.La procedura di impostazione è stata completata!Non appena completata tale procedura, avviare uno dei programmi senza carico.Utilizzare soltanto sale di tipo specico per lavastoviglie.Dopo aver versato il sale all’interno della macchina, la spia riempimento SALE si spegne.La mancanza di sale nel serbatoio potrebbe danneggiare l’addol-citore d’acqua e la resistenza per eetto dell’accumulo di calcare.L’uso del sale è consigliato con qualsiasi tipo di detersivo per lava-stoviglie. Tabella di durezza dell’acqua Livello °dH Gradi tedeschi °fH Gradi francesi°Clark Gradi inglesi1 Dolce 0 - 6 0 - 10 0 - 7 Moderatamente dolce7 - 11 11 - 20 8 - 14 3 Medio 12 - 16 21 - 29 15 - 20 4 Dura 17 - 34 30 - 60 21 - 42 5 Molto dura 35 - 50 61 - 90 43 - 62

RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE

L’utilizzo di brillantante facilita il processo di ASCIUGATURA delle stovi-glie. Il distributore di brillantante A deve essere riempito ogni volta che a spia dell’indicatore di RIEMPIMENTO BRILLANTANTE sul pan- nello comandi è illuminata.

1. Aprire il distributore B esercitando opportuna pressione e quindi

sollevando la linguetta posta sul coperchio.2. Versare delicatamente il brillantante no al segno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ciò si verichi, asciugare immediatamente il liquido fu-oriuscito mediante un panno asciutto.3. Abbassare il coperchio no ad avvertire lo scatto che ne segnala la chiusura.Non versare MAI il brillantante direttamente all’interno della vaschetta.

REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE

Se non si è completamente soddisfatti del processo di asciugatura, è possibile regolare la quantità di brillantante da utilizzare.

• Azionare la lavastoviglie agendo sul tasto ACCENSIONE/SPEGNIMENTO.

• Disattivare la lavastoviglie utilizzando lo stesso tasto ACCENSIONE/ SPEGNIMENTO.
• Premere tre volte il tasto AVVIO/Pausa: si avverte il segnale corrispondente.

• Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNIMENTO.
• La spia che indica il programma correntemente impostato lampeggia.
• Premere sul tasto P per impostare il livello di brillantante corrispon- dente alla quantità richiesta.• Disattivare utilizzando il tasto ACCENSIONE/SPEGNIMENTOLa procedura di impostazione è stata completata!Nel caso in cui il livello di brillantante sia impostato su 1 (ECO), il bril-lantante non viene erogato. In caso di esaurimento del brillantante la spia BRILLANTANTE INSUFFICIENTE non è illuminata.A seconda del modello di lavastoviglie è possibile impostare al massimo 5 livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le istruzioni precedenti in base alle caratteristiche del proprio ap-parecchio. • In presenza di strisce con sfumature blu sulla supercie dei piatti, im-postare un livello di dosaggio basso (2-3).• In presenza di gocce d’acqua o di calcare sulla supercie dei piatti impostare invece dosaggi alti (4-5).

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

Per aprire il distributore detersivo utilizzare il dispositivo di apertura C. Versare il detersivo esclusivamente nel distributore D asciutta. Mettere la dose di detersivo per il prelavaggio direttamen-te all’interno del distributore.1. Per il dosaggio corretto del detersivo fare riferimento ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il dosaggio del detersivo.2. Eliminare eventuali residui di de-tersivo dai bordi del distributore e chiudere il coperchio no ad avver-tire lo scatto caratteristico.3. Chiudere il coperchio del distribu-tore sollevandolo no a portare il dispositivo di chiusura in sede.Il distributore del detersivo si apre automaticamente quando previsto dal programma in uso. Se si utilizzano detersivi del tipo „All in one”, si consi- glia di servirsi del tasto PASTIGLIA per impostare il programma in modo da ottenere sempre i migliori risultati nel lavaggio e nell’asciugatura.L’uso di un detersivo non specico per lavastoviglie potrebbe cau-sare malfunzionamenti o danni all’apparecchio.

La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalle norme europee EN 60436:2020

Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN. farne richiesta all’indirizzo: dw_test_support@whirlpool.com Questi programmi non richiedono un pre-trattamento delle stoviglie.*) Non è possibile selezionare tutte le opzioni contemporaneamente. **)Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi. La durata eettiva può dipendere da molti fattori. quali la temperatura e la pressione dell’acqua di alimentazione. la temperatura ambiente. la dose di detersivo utilizzata. la quantità e il tipo di carico e il suo bilanciamento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori può prolungare la durata dei programmi anche di 20 minuti.

DESCRIZIONE DEI PROGRAMMI

Istruzioni per selezionare il ciclo di lavaggio. 1 ECO Il programma Eco è indicato per le stoviglie mediamente sporche; è il programma più eciente in termini di consumo combinato di acqua ed energia per questo tipo di stoviglie e viene usato per valutare la confor-mità dell’apparecchio alla legislazione UE in materia di progettazione ecocompatibile.

SENSE® Per piatti con sporco normale e residui secchi di cibo. Rileva il livello di sporco delle stoviglie e seleziona il programma adeguato. Durante il ri-levamento del livello di sporco, sul display compare un’animazione e la durata del ciclo viene aggiornata. 3 INTENSIVO Programma consigliato per stoviglie molto sporche, particolarmente in-dicato per padelle e tegami (non adatto per oggetti delicati). 4 CRISTALLI Programma adatto a oggetti delicati, più sensibili alle temperature ele-vate, ad esempio bicchieri e tazze. 5 RAPIDO 30’ Programma indicato per un mezzo carico di stoviglie poco sporche e prive di residui secchi. Non è prevista una fase di asciugatura. 6 PRELAVAGGIO Da utilizzare per sciacquare le stoviglie da lavare successivamente. Questo programma non richiede detersivo. 7 AUTOPULENTE Programma da utilizzare per la manutenzione della lavastoviglie; deve essere eseguito solo con l’apparecchio VUOTO e usando un detersivo specico per la manutenzione della lavastoviglie.Note:SIl ciclo Rapido 30’ è indicato per stoviglie poco sporche. Programma Fase di asciugatura Opzioni disponibili

Durata programma di lavaggio (h:min)

Consumo d'acqua (litri/ciclo) Consumo energetico (kWh/ciclo)

È possibile selezionare le varie OPZIONI premendo direttamente il tasto corrispondente (vedere la TABELLA DEI PROGRAMMI). In caso di opzione non compatibile con il programma selezionato vedere la TABELLA DEI PROGRAMMI, il LED corrispondente lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L’opzione non è in tal caso abilitata. MULTIZONE Nel caso in cui i piatti da lavare siano pochi, per limitare il consumo di acqua, elettricità e detersivo si può utilizzare il programma Mezzo carico.Selezionare il programma richiesto e quindi premere il tasto MULTIZONE: l’indicatore posto superiormente alle spie corrispondenti ai vari tasti si illumina e sul display compare il simbolo del cestello prescelto. Come sua impostazione predenita, l’apparecchio esegue il lavaggio in tutti i cestelli.Per il lavaggio esclusivamente di un cestello in particolare, premere ripetutamente il tasto in questione:indicato nel display (cestello inferiore soltanto)indicato nel display (cestello superiore soltanto)indicato nel display (l’opzione è impostata su Spegnimento e l’apparecchio esegue il lavaggio per tutti i cestelli).Ricordarsi di riempire soltanto i cestelli superiore e inferiore e di ridurre conseguentemente la dose di detersivo.Se il cestello superiore viene rimosso, introdurre il detersivo direttamente nell’apparecchio anziché nell’apposita vaschetta. POWER CLEAN® Grazie ai getti speciali supplementari questa funzione consente un lavaggio più intenso ed ecace nell’area specica del cestello inferiore. Si raccomanda questa funzione per il lavaggio di pentole e casseruole. Premere questo tasto per attivare l’opzione PowerClean® (la spia si accende). ANTIBATTERICO Questa opzione può essere usata per disinfettare le stoviglie lavate.Esegue il risciacquo nale a una temperatura più elevata e aggiunge un ciclo antibatterico al programma selezionato.Selezionare il programma di lavaggio e premere il tasto ANTIBATTERICO; la spia corrispondente si illumina. Per deselezionare l’opzione in questione premere nuovamente lo stesso tasto. Ideale per la pulizia di stoviglie in terracotta e biberon. Per garantire un’ecace riduzione dei germi lo sportello della lavastoviglie deve rimanere chiuso per tutta la durata del programma. Se lo sportello viene aperto la spia inizia a lampeggiare.AVVERTENZA: al termine del ciclo piatti e stoviglie potrebbero scottare molto. PASTIGLIA Questa impostazione permette di ottimizzare le prestazioni del programma in base al tipo di detersivo usato. Se si utilizzano più detersivi in forma di unica pastiglia (bril-lantante, sale e detersivo in 1 dose) tasto PASTIGLIA (la spia si illumina insieme al simbolo corrispondente). In caso di utilizzo di detersivo in polvere o in forma liquida, l’opzione in oggetto deve essere disattivata. AVVIO RITARDATO È possibile ritardare l’avvio del programma per un tempo compreso tra 0:30 e 24 ore.1. Selezionare il programma richiesto e qualsiasi opzione necessaria. Per ritardare l’avvio del programma premere (ripetutamente) il tasto AVVIO RITARDATO. Regolabile da 30 minuti a 24 ore. A ogni pressione del tasto, il ritardo di avvio aumenta di: 30 minuti se la selezione è inferiore alle 4 ore, 1 ora se la selezione è inferiore alle 12 ore, 4 ore se la selezione è superiore alle 12 ore. Se la pressione prolungata sul tasto eccede il valore di 24 ore, l’opzione di avvio ritardato si disattiva.2. Premere il tasto AVVIO/PAUSA: Il timer inizia il conto alla rovescia3. Una volta trascorso questo periodo di tempo, la corrispondente spia si spegne e il programma si avvia automaticamente.Se al momento del conto alla rovescia si preme nuovamente il tasto AVVIO/PAUSA, l’opzione AVVIO RITARDATO si disattiva e il programma selezionato si avvia automaticamente. Una volta avviato il programma, non è più possibile impostare la funzione AVVIO RITARDATO. BLOCCO TASTI La pressione prolungata (3 secondi) del tasto ANTIBATTERICO disattiva la funzione BLOCCO TASTO. La funzione BLOCCO TASTI consente di bloccare l’intero pannello comandi con eccezione del tasto ACCENSIONE/SPEGNIMENTO. Per disattivare la funzione BLOCCO TASTI esercitare nuovamente pressione prolungata. RUBINETTO ACQUA CHIUSO - Allarme Lampeggia quando non avviene il carico dell’acqua o il rubinetto dell’acqua è chiuso. SCARICO Per interrompere e annullare il ciclo in funzione è possibile servirsi della funzione di SCARICO.La pressione prolungata sul tasto AVVIO/PAUSA causa l’attivazione della funzione di SCARICO. Il programma in funzione si interrompe e viene scaricata l’acqua presente nella lavastoviglie.NL

CESTELLO SUPERIORE Riporvi i piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi bassi.Il cestello superiore è munito di sponde ribaltabili da utilizzare in posizione verti-cale per la sistemazione di piattini per tea/dessert oppure in posizione abbassata per consentire il carico di scodelle e recipienti per alimenti.(esempio di carico del cestello superiore)REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERIOREÈ possibile regolare del cestello superiore nel senso dell’altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stoviglie di dimensioni ingombran-ti, mentre la posizione ribassata consente di utilizzare le sponde ribaltabili creando lo spazio che esse richiedono e di evitare urti con gli oggetti caricati nel cestello inferiore.Il cestello superiore è munito di regolatore in altezza (vedere gura) che non richiede pressio-ne sulle leve; sollevarlo tenendolo per i lati, non appena si trovi in posizione rialzata. Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello.Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli già caricati.Non rialzare o ribassare MAI il cestello agendo su un lato soltanto.SPONDE RIBALTABILI CON POSIZIONE REGOLABILELe sponde ribaltabili laterali possono essere estese o ripiegate per ottimizzare la disposizio-ne delle stoviglie nel cestello.Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo assolutamente sicu-ro, inserendone lo stelo negli appositi spazi.In base al modello: - per estendere le sponde occorre farle scorrere verso l’alto e ruotarle oppure sganciarle dai fermi e abbassarle.- per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e agganciarle ai fermi.PIANO SCORREVOLEIl cestello superiore è munito di piano scorrevole adatto ad alloggiare stoviglie di piccole dimensioni e posate. Per ottimizza-re le prestazioni di lavaggio, evitare di sistemare posate di dimensioni ingombranti direttamente in corrispondenza del punto sottostante al piano scorrevole. Il piano scorrevole è rimovibile CESTELLO INFERIORE Per pentole, coperchi, piatti, insalatiere, sto-viglie, ecc. In teoria conviene disporre piatti e coperchi di grandi dimensioni ai lati, per evitare interferenze con l’elemento asper-sore.Il cestello inferiore è munito di sponde ri-baltabili da utilizzare in posizione vertica-le per la migliore sistemazione dei piatti oppure in posizione orizzontale (abbassa-ta) per consentire il facile carico di scodelle e recipienti per alimenti.(esempio di carico nel cestello inferiore)

CESTELLO PER LE POSATE

Le griglie tuttavia consentono anche di ottimizzare la disposizione delle posate al suo interno. Il cestello portaposate deve essere sistema-to soltanto nella parte anteriore del cestello inferiore. coltelli e le altre posate con bordi taglienti devono essere riposte nel cestello portaposate con le punte rivolte verso il basso e orizzontal-mente nelle sponde ribaltabili del cestello superiore.

OPZIONE POWER CLEAN NEL CESTELLO INFERIORE

L’opzione Power Clean® utilizza specici getti d’acqua nel retro della cavità per ottenere un lavaggio più intensivo delle stoviglie molto sporche. Il cestello inferiore è munito di Space Zone, lo specico sostegno estraibile posto nella parte posteriore del cestello e utilizzabile per sostenere in posizione vertica-le pentole e casseruole e ottimizzare in tal modo lo spazio.Nel disporre pentole e casseruole rivolte verso l’elemento Power Clean® attivare la corrispondente opzione POWER CLEAN dal pannello comandi.Uso dell’opzione Power Clean®:1. Regolare l’area Power Cle-an® (G) ripiegando verso il basso i supporti posteriori piatti per caricare le pentole.2. Caricare le pentole e le casseru-ole in posizione inclinata verti-cale nell’area Power Clean®. Le pentole devono essere inclinate verso i potenti getti d’acqua.6 USO QUOTIDIANO

1. VERIFICA DEL COLLEGAMENTO ALLA RETE IDRICA

Vericare che la lavastoviglie sia collegata alla rete idrica e che il rubinetto dell’acqua sia aperto.

2. AZIONAMENTO DELLA LAVASTOVIGLIE

Premere il tasto ACCENSIONE/SPEGNIMENTO.

SECONDO NECESSITÀ Selezionare il programma più adatto in base al tipo di stoviglie e alla quantità di sporco in essi presente (vedere la DESCRIZIONE DEI PROGRAMMI) premendo sul tasto P. Selezionare le opzioni richieste (vedere OPZIONI E FUNZIONI).

Avviare il ciclo di lavaggio mediante pressione sul tasto AVVIO/ PAUSA. All’avvio del programma selezionato si avvia il segnale corrispondente.

7. FINE DEL CICLO DI LAVAGGIO

La conclusione del ciclo di lavaggio è indicata dalla relativa seg- nalazione acustica, mentre il display visualizza End . Aprire la porta e disattivare l‘apparecchio premendo sul tasto ACCENSIONE/SPEG- NIMENTO. Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare i cestelli, iniziando da quello inferiore. La macchina si disattiva automaticamente nel corso di determinati periodi di inattività prolungata, al ne di ridurre al minimo il consu- mo di elettricità. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastovi- glie, ridurre in proporzione la dose di detersivo da utilizzare.

MODIFICA DI UN PROGRAMMA IN CORSO

Nel caso in cui sia stato selezionato il programma sbagliato, è possibile apportarvi le modiche necessarie a condizione che esso sia appena iniziato: tenere premuto il tasto ACCENSIONE/SPEGNIMENTO: la mac- china si disattiva. Azionare nuovamente la macchina agendo sul tasto ACCENSIONE/ SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio con qualsiasi opzione richiesta; avviare il ciclo premendo sul tasto AVVIO/PAUSA.

AGGIUNTA DI ALTRE STOVIGLIE

Senza spegnere la macchina, aprire la porta (fare attenzione al vapore CALDO!) e sistemare le posate all’interno della lavastoviglie. Chiudere la porta e premere il tasto AVVIO/PAUSA: il ciclo riprende dal punto in cui si era interrotto. INTERRUZIONI ACCIDENTALI In caso di apertura della porta durante il ciclo di lavaggio, o in caso di mancanza dell’alimentazione elettrica, il ciclo si interrompe. Una volta chiusa la porta o ripristinata l’alimentazione elettrica, per riprendere il funzionamento del ciclo dal punto in cui era stato interrotto, premere il tasto AVVIO/PAUSA. Per disabilitare la MODALITÀ DEMO, eseguire la procedura descritta in sequenza, senza interruzioni. Accendere e spegnere l’apparecchio. Premere il tasto RITARDO nché non viene emesso un segnale acustico. Accendere nuovamente l’apparecchio. L’indicazione “dOF” lampeggia e quindi si spegne.

CONSIGLI Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo sotto acqua corrente prima del caricamento. Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; e sistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all’acqua di lavaggio di raggiungere ogni supercie e scorrervi libera- mente. Avvertenza: coperchi, maniglie, vassoi e padelle non devono ostaco- lare la rotazione degli aspersori. Riporre tutti gli oggetti di piccole dimensioni nel cestello portaposate. Quando molto sporche, riporre piatti e pentole nel cestello inferiore po- iché nel relativo settore gli aspersori svolgono un’azione più intensa e consentono migliori prestazioni nel lavaggio. Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

STOVIGLIE DI TIPO NON ADATTO

• Stoviglie e posate in legno.

• Bicchieri decorati, pezzi di artigianato e piatti antichi. le decorazioni non sono sucientemente resistenti.

• Componenti in materiali sintetici che non resistono alle temperature elevate.

• Stoviglie in rame e stagno.

• Stoviglie sporche di cenere, cera, grasso lubricante o inchiostro. Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezzi in alluminio/argento possono sbiadire. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) possono divenire opachi anche soltanto dopo un certo numero di lavaggi.

DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE

• Utilizzare soltanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.

• Utilizzare un detersivo delicato e adatto al tipo di stoviglie in questione.

• Togliere i bicchieri e gli altri elementi dalla lavastoviglie non appena sia terminato il ciclo di lavaggio.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Se la lavastoviglie viene usata secondo le istruzioni del produttore, il lavaggio delle stoviglie a macchina comporta normalmente un MI- NORE CONSUMO DI ENERGIA e acqua rispetto al lavaggio a mano.

• Per ottimizzare l’ecienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l’apparecchio a pieno carico. Car- icando la lavastoviglie no alla capacità indicata dal produttore si contribuirà a ridurre i consumi d’acqua e di energia. Per informazio- ni sul caricamento corretto delle stoviglie, leggere la sezione CARI- CAMENTO DEI CESTELLI. In caso di carico parziale, si raccomanda di usare le apposite opzioni di lavaggio, se disponibili (Mezzo carico/ Zone Wash/ Multizona), caricando solo i cestelli selezionati. Un cari- camento non corretto o eccessivo della lavastoviglie può aumentare il consumo di risorse (acqua, energia e tempo, oltre a una maggiore rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.

• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato. IGIENIZZANTE Per evitare la formazione di cattivi odori e sedimenti vari all’interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell’apparecchio utiliz- zare un cucchiaino di detersivo e avviare il ciclo in assenza di carico.IT

MANUTENZIONE E PULIZIA

PULIZIA DEL GRUPPO FILTRO

Pulire regolarmente il gruppo ltro in modo che nei relativi elementi non si formino ostruzioni e che l’acqua vi scorra regolarmente.L’uso della lavastoviglie con i ltri ostruiti, o con oggetti estranei nel sistema ltrante o nei bracci irroratori, può causare malfunzionamenti e determinare una perdita di prestazioni, un aumento della rumorosità o un maggiore consumo di risorse.Il gruppo ltro è composto da tre elementi ltranti che eliminano la presenza di residui di cibo dall’acqua di lavaggio, rimettendola in circo-lo ai ni del programma:per ottenere le migliori prestazioni durante il lavaggio è necessario che tali elementi siano sempre puliti.Non utilizzare mai la lavastoviglie priva dei ltri o con i ltri allentati.Almeno una volta al mese o ogni 30 cicli di lavaggio,, vericare lo stato del gruppo ltro e se necessario pulirlo completamente sotto getto di acqua corrente, servendosi di spazzola metallica e seguendo le istruzio-ni sotto riportate:

1. Ruotare il ltro cilindrico A in senso antiorario, quindi estrarlo (Fig. 1).

2. Smontare il ltro a tazza B esercitando una leggera pressione sulle

sponde laterali (Fig. 2).

3. Far scorrere il ltro a piastra in acciaio inossidabile C, no ad estrarlo

(Fig. 3).4. Se si trovano oggetti estranei (frammenti di vetro, porcellana, ossa, semi di frutta, ecc.), rimuoverli con attenzione.5. Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di cibo. NON TOGLIERE MAI l’elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).Dopo aver pulito i ltri, rimontare il gruppo e ssarlo correttamente in sede ciò è fondamentale per garantire l’ecienza della lavastoviglie.PULIZIA DEL TUBO DI CARICO ACQUASe i tubi dell’acqua sono nuovi o sono rimasti inutilizzati per un periodo prolungato, prima di eseguire i raccordi necessari far scorrere l’acqua per controllare che sia pulita e priva di impurità. In assenza di tale pre-cauzione, il tubo di carico acqua può risultare ostruito con conseguente danneggiamento della lavastoviglie.

I residui di cibo possono occasionalmente formare incrostazioni sui bracci aspersori e bloccare i fori utilizzati per l’irrorazione dell’acqua. Si raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli mediante piccola spazzola metallica.Per smontare il braccio aspersore superiore, ruotare l’anello di bloc-caggio in plastica in senso orario. Il rimontaggio del braccio asperso-re deve avvenire in modo che il lato con il maggior numero di fori sia rivolto verso l’altoÈ possibile smontare l’elemento aspersore del cestello inferiore sollevandolo verso l’alto.SISTEMA DI ADDOLCIMENTO DELL’ACQUAL’addolcitore riduce automaticamente la durezza dell’acqua, impeden-do la formazione di calcare sulla serpentina e contribuendo a migliora-re l’ecienza di lavaggio. Questo sistema si rigenera con il sale, che deve essere perciò rab-boccato quando il serbatoio del sale è vuoto. La frequenza di rigenerazione dipende dal livello di durezza imposta-to - con la durezza dell’acqua impostata al livello 3, la rigenerazione avviene ogni 6 cicli Eco. Il processo di rigenerazione inizia durante il risciacquo nale e termina nella fase di asciugatura, prima del termine del ciclo. • Ogni rigenerazione comporta: un consumo di ~3,5 litri d’acqua;• Un prolungamento di 5 minuti della normale durata del ciclo; • Un consumo di energia minore di 0,005 kWh.

L’indicatore del sale è accesoIl serbatoio del sale è vuoto. (È possibile che, dopo aver riempito il serbatoio, la spia del sale resti accesa per diversi cicli di lavaggio).Riempire il serbatoio con sale (per ulteriori informazioni, vedere pagina 2).Regolare la durezza dell’acqua - vedere la tabella a pagina 2. L’indicatore del brillantante è accesoLa vaschetta del brillantante è vuota. (È possibile che, dopo aver riempito la vaschetta, la spia del brillantante resti accesa per diversi cicli di lavaggio).Riempire la vaschetta con brillantante (per ulteriori informazioni, vedere pagina 2)La lavastoviglie non si avvia o i comandi non rispondono.L'apparecchio non è stato collegato correttamen-te all'alimentazione elettrica. Inserire la spina nella presa di corrente.Mancanza di corrente.Per ragioni di sicurezza, la lavastoviglie non si riavvia automaticamente al ripristino della corrente elettrica. Premere il tasto AVVIO/Pausa per riprendere il ciclo.Mancata chiusura della porta lavastoviglie. Spingere con decisione la porta no ad avvertire il caratteristico “clic.Il ciclo è stato interrotto con l’apertura dello sportello per più di 4 secondi.Chiudere la porta e premere il tasto AVVIO/Pausa.Mancato funzionamento dei vari comandi.Sul display viene visualizzato F9 o F12 e i LED Accensione/Spegnimento e AVVIO/Pausa lampeg-giano rapidamente.Spegnere l’apparecchio premendo il tasto ACCENSIONE/SPEGNIMENTO, riaccenderlo dopo circa un minuto e riavviare il programma. Se il problema persiste, staccare l’ap-parecchio dalla rete elettrica per 1 minuto, quindi ricollegarlo.Lo scarico della lavasto-viglie non avviene. Sul display viene visualizzato: F3 e i LED Accensione/Spe-gnimento e AVVIO/Pausa lampeggiano rapidamente.Ciclo di lavaggio non ancora concluso. Attendere la conclusione del ciclo di lavaggio. Tubo di scarico piegato. Vericare che il tubo di scarico non sia piegato (vedere le ISTRUZIONI DI INSTALLAZIONE). Tubo di scarico del lavandino ostruito. Pulire il tubo di scarico del lavandino.Ostruzione ltro a causa di residui di cibo Pulire il ltro (vedere PULIZIA DEL GRUPPO FILTRO).La rumorosità della la-vastoviglie è eccessiva. Urto dei piatti tra loro durante il lavaggio. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Produzione eccessiva di schiuma.Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DELLA VASCHETTA DEL DETER- SIVO). Ripristinare la lavastoviglie premendo il tasto di SCARICO (vedere OPZIONI E FUNZIONI)e avviare il programma nuovo senza detersivo.I piatti non risultano puliti. Errata disposizione delle stoviglie. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Impedimento nella rotazione dei bracci aspersori a causa dell'interferenza dei piatti.Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Il ciclo di lavaggio è eccessivamente delicato. Selezionare il programma adatto (vedere la TABELLA DEI PROGRAMMI). Produzione eccessiva di schiuma.Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO).Tappo sul vano brillantante non correttamente chiuso.Accertarsi che il tappo sul distributore brillantante sia chiuso.Filtro sporco oppure ostruito. Pulire il gruppo ltro (vedere CURA E MANUTENZIONE).Mancanza di sale. Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOIO SALE).La lavastoviglie non ese-gue il carico dell'acqua.Sul display viene visualizzato: e F6 e i LED Accensione/Spegnimento e AVVIO/Pausa lampeggiano rapidamente.Assenza di alimentazione idrica o rubinetto chiuso.Accertarsi che il tubo di alimentazione idrica contenga l’acqua necessaria o che il rubinetto sia aperto. Il tubo di carico è piegato Accertarsi che il tubo di carico non sia piegato (vedere INSTALLAZIONE) riprogrammare la lavastoviglie e riavviarla.L’elemento ltrante nel tubo di carico è ostruito; è necessario pulirlo.Dopo aver eseguito le operazioni di ispezione e pulizia, spegnere e accendere la lavastoviglie e avviare un programma nuovo.La lavastoviglie termina il ciclo di lavaggio troppo presto. Sul display viene visualizzato F15 e i LED Accensione/Spe-gnimento e AVVIO/Pausa lampeggiano rapidamente. Il tubo di scarico è posizionato troppo in basso o crea un eetto sifone nell’impianto di scarico domestico.Controllare che l’estremità del tubo di scarico si trovi all’altezza corretta (vedere IN-STALLAZIONE). Vericare eventuali eetti sifone nell’impianto di scarico domestico; se necessario, installare una valvola di ingresso aria.Aria nel tubo di mandata dell'acqua.Controllare che non vi siano perdite nell’impianto idraulico o altri problemi che causi-no l’ingresso di aria. 03/2023 jk - Xerox Fabriano Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni sul prodotto possono essere reperite:

• Usare il codice QR e visitare il sito web docs . whirlpool . eu

• Visitando il nostro sito web parts-selfservice.whirlpool.com

• Oppure, contattare il Servizio Assistenza Tecnica(al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto. I dati del modello possono essere richiamati usando il codice QR riportato sull’etichetta energetica. L’etichetta riporta anche il codice identicativo del modello che può essere utilizzato per consultare il portale di registrazione su https://eprel.ec.europa.eu. IEC 436

Se la lavastoviglie non funziona correttamente, provare a risolvere il problema consultando l’elenco sotto riportato. Per errori o proble- mi di altro tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di contatto sono riportati nel libretto di garanzia. I ricambi saranno disponibili per un periodo no a 7 o no a 10 anni, secondo i requisiti specici del regolamento.FR
