MANUALE UTENTE WFP 4O32 PTG X WHIRLPOOL

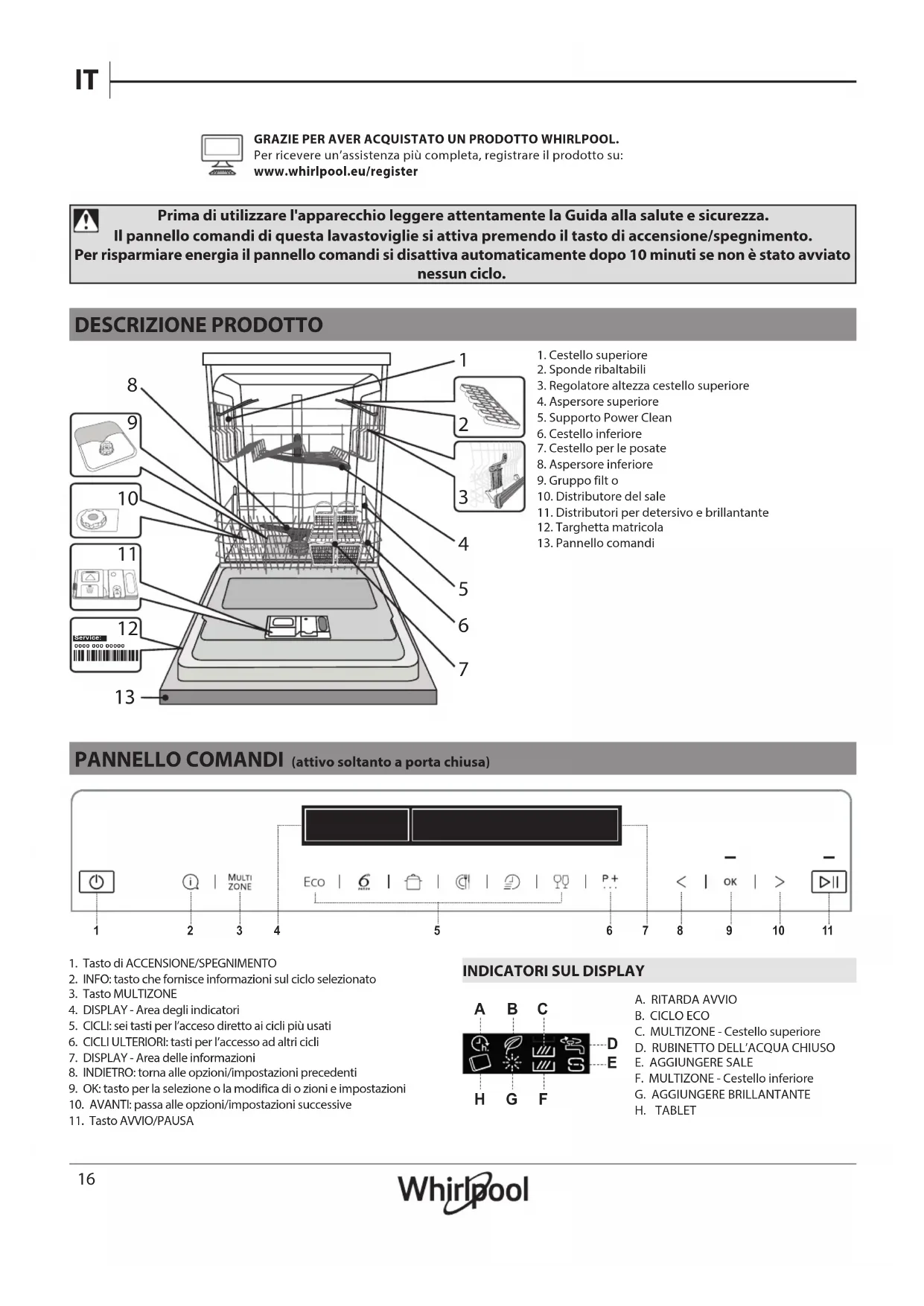

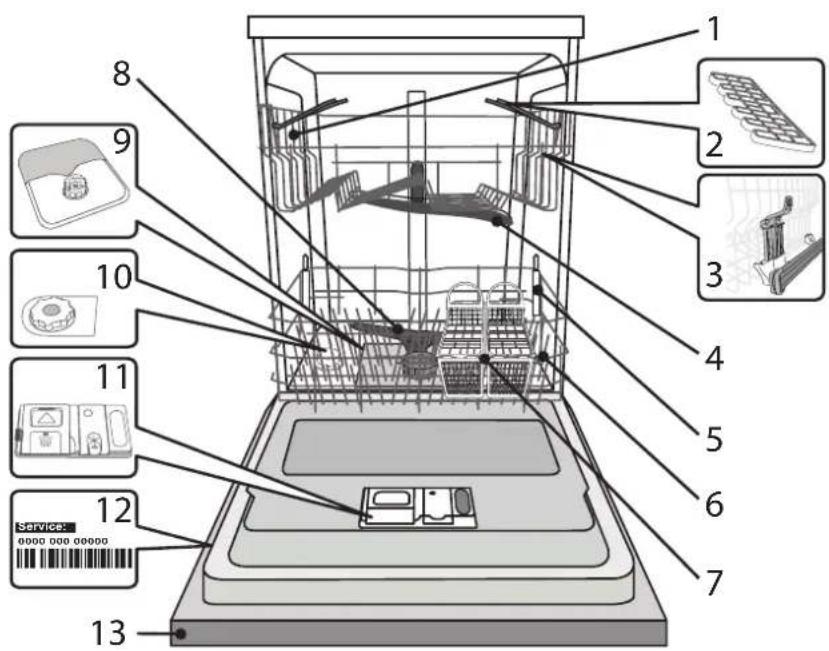

GRAZIE PER AVER ACQUISTATO UN PRODOTTO WHIRLPOOL.Per ricevere un’assistenza più completa, registrare il prodotto su: www.whirlpool.eu/register1. Cestello superiore2. Sponde ribaltabili3. Regolatore altezza cestello superiore4. Aspersore superiore5. Supporto Power Clean6. Cestello inferiore7. Cestello per le posate8. Aspersore inferiore9. Gruppo filt o10. Distributore del sale11. Distributori per detersivo e brillantante12. Targhetta matricola13. Pannello comandi1. Tasto di ACCENSIONE/SPEGNIMENTO2. INFO: tasto che fornisce informazioni sul ciclo selezionato3. Tasto MULTIZONE4. DISPLAY - Area degli indicatori5. CICLI: sei tasti per l’acceso diretto ai cicli più usati6. CICLI ULTERIORI: tasti per l’accesso ad altri cicli7. DISPLAY - Area delle informazioni8. INDIETRO: torna alle opzioni/impostazioni precedenti9. OK: tasto per la selezione o la modifica di o zioni e impostazioni10. AVANTI: passa alle opzioni/impostazioni successive11. Tasto AVVIO/PAUSA DESCRIZIONE PRODOTTO Prima di utilizzare l'apparecchio leggere attentamente la Guida alla salute e sicurezza.Il pannello comandi di questa lavastoviglie si attiva premendo il tasto di accensione/spegnimento.Per risparmiare energia il pannello comandi si disattiva automaticamente dopo 10 minuti se non è stato avviato nessun ciclo. PANNELLO COMANDI (attivo soltanto a porta chiusa) INDICATORI SUL DISPLAYA. RITARDA AVVIOB. CICLO ECOC. MULTIZONE - Cestello superioreD. RUBINETTO DELL’ACQUA CHIUSOE. AGGIUNGERE SALEF. MULTIZONE - Cestello inferioreG. AGGIUNGERE BRILLANTANTEH. TABLET

Dopo avere collegato l'apparecchio per la prima volta alla rete elettrica, sul display compaiono le opzioni per la configu azione iniziale dell'apparecchio.

1. Selezione della lingua

Per selezionare la lingua di propria scelta, premere il tasto “<” o “>”. Confermare premendo il tasto “OK”. Dopo avere confermato la lingua, viene presentato il menu per la configu azione iniziale dell'apparecchio.

2. Impostazione della durezza dell'acqua

Per impostazione predefinita, la durezza dell'acqua è impostata sul livello 3. Per cambiare il grado di durezza dell'acqua, premere ripetutamente il tasto “<” o “>”. Per confermare la selezione, premere il tasto “OK”. Impostare il livello in base alla tabella riportata di seguito. Per ottimizzare l'azione di addolcimento dell'acqua, è essenziale che l'impostazione relativa alla durezza dell'acqua tenga conto del grado di durezza eettiva dell'acqua domestica. È possibile ottenere il valore di durezza dell'acqua domestica rivolgendosi al proprio fornitore. Tabella di durezza dell'acqua Livello Gradi tedeschi °dH Gradi francesi °fH 1 Dolce 0 - 6 0 - 10

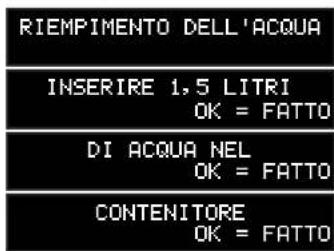

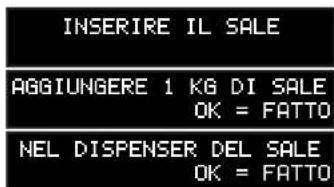

Dopo aver impostato la durezza dell'acqua, riempire il serbatoio con acqua e sale rigenerante speciale. Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario). All'inizio è necessario riempire il serbatoio con acqua (~1,5 litri). Procedere quindi al passaggio successivo premendo il tasto “OK”. INSERIRE IL SALEAGGIUNGERE 1 KG DI SALEOK = FATTONEL DISPENSER DEL SALEOK = FATTO Sistemare opportunamente l'imbuto (vedere figu a) e riempire il serbatoio del sale fino all orlo (circa 1 kg); non è infrequente che una parte dell'acqua fuoriesca. Togliere l'imbuto ed eliminare qualsiasi residuo di sale dall'area circostante l'apertura. Accertarsi che il tappo sia adeguatamente serrato per evitare l'ingresso di detersivo all'interno della vaschetta durante il programma di lavaggio (ciò potrebbe causare il danneggiamento del dispositivo addolcente senza possibilità di riparazione). Al termine, procedere al passaggio successivo premendo il tasto “OK”. Utilizzare soltanto sale di tipo specifi o per lavastoviglie. Se occorre aggiungere il sale, si consiglia di farlo appena prima di avviare il ciclo di lavaggio. Le fuoriuscite di soluzione salina o di grani di sale possono causare corrosione e danneggiare irreparabilmente i componenti in acciaio inox. Eventuali danni risultanti non saranno coperti da garanzia. La mancanza di sale nel serbatoio potrebbe danneggiare il dispositivo addolcente e l'elemento scaldante.

4. Regolazione della luminosità

Il livello di luminosità predefini o è il livello 5. Per cambiare il livello di luminosità, premere ripetutamente il tasto “<” o “>”. Per confermare la selezione, premere il tasto “OK”.

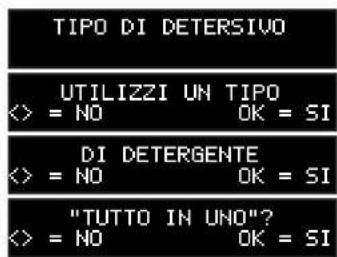

5. Scelta del tipo di detersivo

In questa fase, è molto importante scegliere il tipo di detersivo (pastiglie/compresse o gel/ polvere). Se si preferisce utilizzare pastiglie di detersivo ad azione combinata, premere “OK” e passare al punto

7. Controllo valvola acqua sulla

pagina seguente. Sul display si accenderà il simbolo . Se si preferisce utilizzare detersivi in gel o in polvere, premere “<” o “>” e passare al punto 6. Inserimento brillantante.

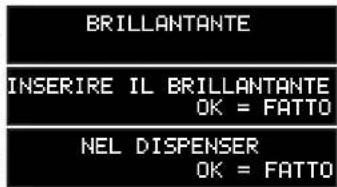

6. Inserimento brillantante*

*Se al passo precedente è stato scelto il detersivo in pastiglie, l'apparecchio ignorerà questa fase.

1. Aprire il distributore B premendo e sollevando la linguetta sul coperchio

2. Versare con attenzione il brillantante fino al se no A che indica il livello di riferimento massimo (110 ml), facendo attenzione a evitarne la fuoriuscita. Nel caso in cui ciò si verifichi, asciuga e immediatamente il liquido fuoriuscito mediante un panno asciutto.3. Abbassare il coperchio fino ad vvertire lo scatto che ne segnala la chiusura.4. Confermare premendo il tasto “OK”.Non versare MAI il brillantante direttamente all'interno della vaschetta. Regolazione del livello di brillantante (non necessario per il detersivo in pastiglie)La dose di brillantante può essere adattata al prodotto utilizzato. Quanto minore è la regolazione, tanto minore è la quantità di brillantante utilizzata. L'impostazione di fabbrica è il livello (5). Per modi carla, seguire le istruzioni della sezione “MENU IMPOSTAZIONI”.

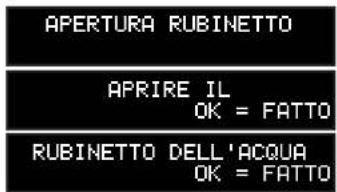

7. Controllo valvola acqua

APERTURA RUBINETTOAPRIRE ILOK = FATTORUBINETTO DELL'ACQUAOK = FATTOControllare che la valvola dell'acqua sia aperta. Se è chiusa, aprirla e confermare l'operazione premendo il tasto “OK”.

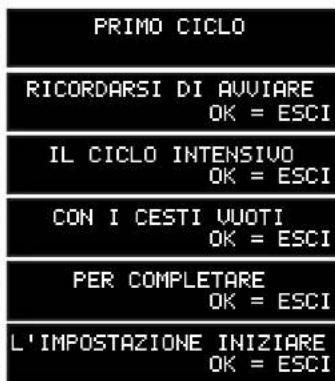

8. Primo ciclo di lavaggio

Prima dell'uso, si raccomanda di eseguire un ciclo Intensivo per calibrare l'apparecchio.Introdurre il detersivo nel comparto B (vedere sotto), quindi premere il tasto “OK”.Sarà selezionato automaticamente il ciclo intensivo. Premere il tasto AVVIO/PAUSA e chiudere la porta dell'apparecchio.Il primo ciclo di lavaggio può durare fino a 20 minuti in piùcome conseguenza del processo di calibrazione automatica.Al termine di questo processo, l'apparecchio è pronto per l'uso.PRIMO CICLORICORDARSI DI AVVIAREOK = ESCIIL CICLO INTENSIVOOK = ESCICON I CESTI VUOTIOK = ESCIPER COMPLETAREOK = ESCIL'IMPOSTAZIONE INIZIAREOK = ESCI

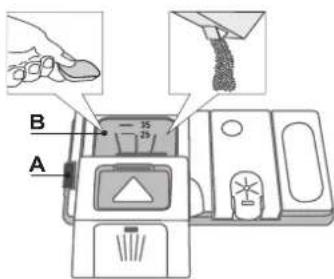

AGGIUNTA DEL DETERSIVO

Utilizzare soltanto detersivo di tipo specico per lavastoviglie.Per ottenere i migliori risultati nel lavaggio come nell'asciugatura dei piatti, è necessario l'utilizzo combinato di detersivo, brillantante e sale.Si raccomanda l'utilizzo di detersivi privi di fosfati o di cloro, poiché tali sostanze sono dannose per l'ambiente.Un buon lavaggio dipende anche dalla corretta dose di detersivo da utilizzare.Una dose eccessiva non comporta un lavaggio più effic e ma aumenta il livello di inquinamento presente nell'ambiente.È possibile regolare la dosa corretta in base alla qualità di sporcizia da eliminare. Per stoviglie mediamente sporche, utilizzare una dose di circa 35g (detersivo in polvere) o 35ml (detersivo liquido) e aggiungere un cucchiaino di detersivo direttamente nella vaschetta. Se si utilizzano le pastiglie, una di esse corrisponde alla dose suffici te.Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in proporzione la dose di detersivo da utilizzare (dose minima: 25 g/ml), es. tralasciare l'aggiunta di detersivo in polvere/liquido direttamente nella vaschetta.Per aprire la vaschetta del detersivo premere il tasto A. Versare il detersivo solo nella vaschetta B asciutta. Mettere la dose di detersivo per il prelavaggio direttamente all'interno del distributore.1. Per il dosaggio corretto del detersivo fare riferimento ai dati sopra riportati. La vaschetta Bcontiene indicatori di livello per facilitare il dosaggio del detersivo. 2. Eliminare eventuali residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino ad vvertire lo scatto caratteristico.3. Chiudere il coperchio della vaschetta sollevandolo fino a po tare il dispositivo di chiusura in sede.Il distributore del detersivo si apre automaticamente quando previsto dal programma in uso.Se si utilizzano detersivi ad azione combinata si raccomanda di aggiungere ugualmente il sale, specialmente in presenza di acqua dura o molto dura (seguire le istruzioni riportate sulla confezione).

CONSIGLI Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo sotto acqua corrente prima del caricamento.Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; e sistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all'acqua di lavaggio di raggiungere ogni superficie e s orrervi liberamente.Avvertenza: coperchi, maniglie, vassoi e padelle non devono ostacolare la rotazione degli aspersori.Riporre tutti gli oggetti di piccole dimensioni nel cestello portaposate.Quando molto sporche, riporre piatti e pentole nel cestello inferiore poiché nel relativo settore gli aspersori svolgono un'azione più intensa e consentono migliori prestazioni nel lavaggio.Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente. IGIENIZZANTE Per evitare la formazione di cattivi odori e sedimenti all'interno della lavastoviglie, si raccomanda di avviare un programma ad alta temperatura almeno una volta al mese. Per eseguire la pulizia dell'apparecchio utilizzare un cucchiaino di detersivo e avviare il ciclo in assenza di carico.

STOVIGLIE DI TIPO NON ADATTO

• Stoviglie e posate in legno.• Bicchieri decorati, stoviglie artigianali e piatti antichi. le decorazioni non sono suffici temente resistenti.• Componenti in materiali sintetici che non resistono alle temperature elevate.• Stoviglie in rame e stagno.• Stoviglie sporche di cenere, cera, grasso lubrifica te o inchiostro.Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezzi in alluminio/argento possono sbiadire. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) possono divenire opachi anche soltanto dopo un certo numero di lavaggi.

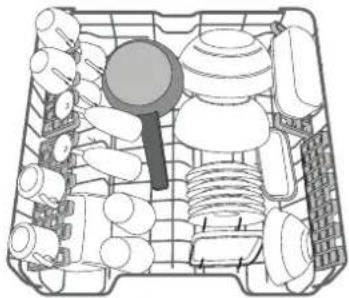

DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE

• Utilizzare soltanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.• Utilizzare un detersivo delicato e adatto al tipo di stoviglie.• Togliere i bicchieri e gli altri elementi dalla lavastoviglie non appena sia terminato il ciclo di lavaggio. CESTELLO SUPERIORE Riporvi i piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi bassi.Il cestello superiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la sistemazione di piattini per tea/dessert oppure in posizione abbassata per consentire il carico di scodelle e recipienti per alimenti.SPONDE RIBALTABILI CON POSIZIONE REGOLABILEPer ottimizzare sempre la disposizione delle stoviglie all'interno del cestello, è possibile sistemare le sponde ribaltabili poste sui lati a tre dierenti altezze.Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo assolutamente sicuro, inserendone lo stelo negli appositi spazi.Per ottimizzare invece l'azione di asciugatura inclinare ulteriormente le sponde. È possibile modifica e l'inclinazione delle sponde sollevandole e facendole scorrere leggermente, quindi bloccandole nella posizione richiesta.REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERIOREÈ possibile regolare del cestello superiore nel senso dell'altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stoviglie di dimensioni ingombranti, mentre la posizione ribassata consente di utilizzare le sponde ribaltabili creando lo spazio che esse richiedono e di evitare urti con gli oggetti caricati nel cestello inferiore.Il cestello superiore è munito di regolatore in altezza (vedere figu a) che non richiede pressione sulle leve; sollevarlo tenendolo per i lati, non appena si trovi in posizione rialzata.Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello.Si raccomanda di non regolare l'altezza dei cestelli dopo averli caricati.Non rialzare o ribassare MAI il cestello agendo su un lato soltanto.(esempio di carico del cestello superiore)20

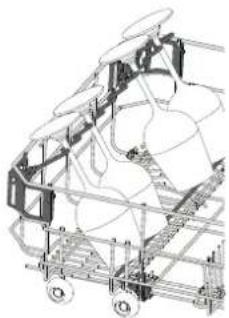

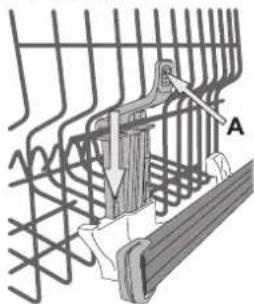

CESTELLO INFERIORE Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene disporre piatti e coperchi di grandi dimensioni ai lati, per evitare interferenze con l'elemento aspersore. Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la migliore sistemazione dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle e recipienti per alimenti. (esempio di carico nel cestello inferiore) GLASS CARE Accessorio dedicato che permette di sistemare stabilmente diversi tipi di bicchieri a stelo nel cestello inferiore. Migliora i risultati di lavaggio e asciugatura consentendo un posizionamento ottimizzato e stabile dei bicchieri.

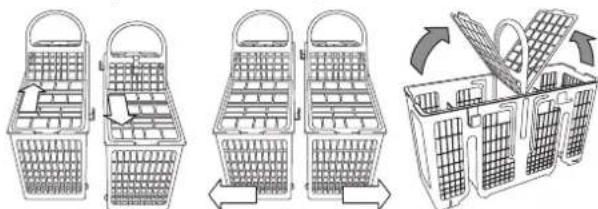

OPZIONE POWER CLEAN NEL CESTELLO INFERIORE

L'opzione Power Clean® utilizza specifici getti d'acqua nel retro della cavità per ottenere un lavaggio più intensivo delle stoviglie molto sporche. Nel disporre pentole e casseruole rivolte verso l'elemento Power Clean® attivare la corrispondente opzione POWER CLEAN dal pannello comandi. Lo speciale sostegno estraibile Power Clean posto nella parte posteriore del cestello può essere usato per sostenere in posizione verticale pentole e tegami e ottimizzare in tal modo lo spazio. Uso dell'opzione Power Clean®:

1. Regolare l'area Power Clean®

(G) ripiegando verso il basso i supporti posteriori piatti per caricare le pentole.

2. Caricare le pentole e le casseruole

in posizione inclinata verticale nell'area Power Clean®. Le pentole devono essere inclinate verso i potenti getti d'acqua. CESTELLO PORTAPOSATE Grazie alle sue caratteristiche di elemento modulare, il cestello portaposate può anche scorrere per ottimizzare lo spazio all’interno del cestello inferiore, ed è munito di griglie nella parte superiore per ottimizzarvi la disposizione delle stoviglie. I coltelli e le altre posate con bordi taglienti devono essere riposte nel cestello portaposate con le punte rivolte verso il basso e orizzontalmente nelle sponde ribaltabili del cestello superiore.

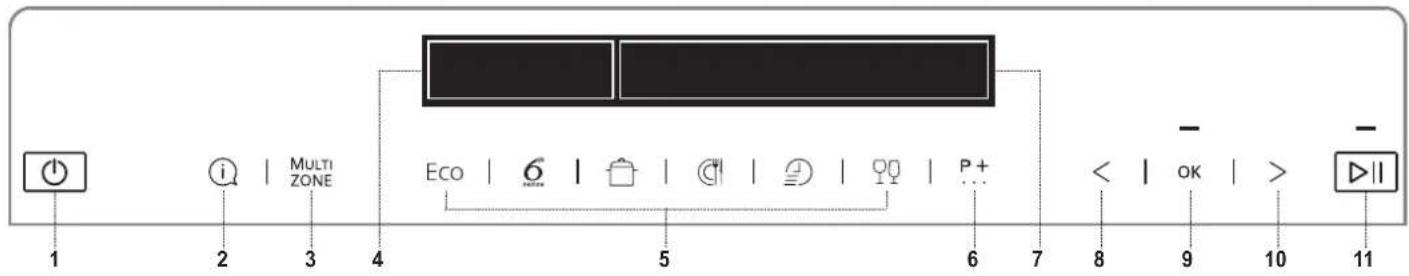

SELEZIONE DEL CICLO DI LAVAGGIO E DELLE OPZIONI L'elenco dei cicli e delle opzioni disponibili si trova nella Tabella dei cicli di lavaggio alla pagina successiva. Come impostazione predefinita è selezion to il ciclo Eco. Se si desidera che, come impostazione predefinita, enga selezionato il ciclo di lavaggio utilizzato per ultimo, è possibile modifica e l'opzione corrispondente nel menu “Impostazioni”. Per selezionare un ciclo è possibile premere uno dei sei tasti diretti oppure premere più volte il tasto “Cicli ulteriori” . Una volta raggiunto l'ultimo ciclo, premendo nuovamente il tasto viene ripresentato il primo ciclo dell'elenco. Scegliere il ciclo in base al grado di sporco delle stoviglie e alla Tabella dei cicli di lavaggio. Le informazioni vengono visualizzate sul display: CICLO ECO

2. Nome del ciclo selezionato

3. Barra verticale indicante la posizione nell'elenco dei cicli ulteriori

4. Consumo di energia del ciclo selezionato

5. Consumo d'acqua del ciclo selezionato

Tre secondi dopo la selezione del ciclo, sul display vengono indicati la durata e la temperatura di lavaggio (se disponibili). Premere il tasto “INFO” per visualizzare una breve descrizione del ciclo e il suo consumo d'acqua e di energia.

PER STOVIGLIE NORMALMENTE

SPORCHE. PROGRAMMA ACQUA ENERGIA Durante la fase di selezione, il LED del tasto AVVIO/PAUSA lampeggia. Per la maggior parte dei cicli di lavaggio sono disponibili opzioni aggiuntive (vedere la sezione “Opzioni e impostazioni”). Quando viene selezionata un'opzione, il suo nome compare nella parte destra del display. Se vengono selezionate più opzioni, per ognuna viene visualizzato un quadratino. Ogni opzione viene visualizzata per 3 secondi con il quadratino corrispondente pieno. Dopo avere selezionato il ciclo e le opzioni di lavaggio, premere il tasto AVVIO/PAUSA e chiudere la porta dell'apparecchio entro 4 secondi per avviare il ciclo prescelto.

MODIFICA DEI PROGRAMMI IN FUNZIONE

Nel caso in cui sia stato selezionato il programma sbagliato, è possibile cambiarlo a condizione che sia appena iniziato: tenere premuto il tasto “ACCENSIONE/SPEGNIMENTO” ; la macchina si disattiva. Riaccendere l’apparecchio agendo sul tasto di “ACCENSIONE/SPEGNIMENTO” e selezionare il nuovo ciclo di lavaggio con le opzioni desiderate; Per avviare il ciclo di lavaggio premere il tasto “AVVIO/PAUSA”

SOSPENSIONE DEL CICLO DI LAVAGGIO (PER AGGIUNGERE ALTRI CAPI) Aprire lo sportello e introdurre le stoviglie nell’apparecchio (attenzione: il vapore è MOLTO CALDO!). Chiudere lo sportello e premere il tasto “AVVIO/PAUSA” per riprendere il ciclo dal punto in cui era stato interrotto. INTERRUZIONI ACCIDENTALI In caso di apertura della porta durante il ciclo di lavaggio, o di interruzione dell’alimentazione elettrica, il ciclo si interrompe. Per riprendere il ciclo dal punto in cui era stato interrotto, chiudere lo sportello e premere il tasto “AVVIO/PAUSA”

Durante lo svolgimento del ciclo di lavaggio, sul display viene visualizzato l’avanzamento (in barre), la fase e il tempo rimanente alla fine del p ogramma mentre il simbolo „:” lampeggia: A seconda del ciclo di lavaggio selezionato, il display può fornire ulterio- ri informazioni:

• 6TH SENSE - il sensore regola la durata e il consumo di acqua ed elettricità in base al livello di sporco rilevato sulle stoviglie. Disponi- bile solo per il ciclo di lavaggio 6th Sense

• PRELAVAGGIO - consente di aggiungere ulteriori capi

• LAVAGGIO - ciclo di lavaggio principale.

• ASCIUGATURA - fase di asciugatura del ciclo di lavaggio Al termine del ciclo viene emesso un segnale acustico e sul display compare: CICLO TERMINATO Sul display possono essere visualizzate altre informazioni:

• AGGIUNGERE BRILLANTANTE - rabboccare il serbatoio del sale.

• AGGIUNGERE SALE - rabboccare il brillantante.

- ogni 50 cicli, si raccomanda di usare il detergente WPRO (seguendo le istruzioni sulla confezione). Aprire lo sportello dell'apparecchio (pericolo di fuoriuscita di vapore molto caldo!) e rimuovere le stoviglie dai cestelli, iniziando dal cestello inferiore. In caso sia necessario rabboccare il serbatoio del sale o il distributore del brillantante, si raccomanda di eseguire questa operazione appena prima di un nuovo ciclo. Dopo 10 minuti l'apparecchio si spegne. POWER CLEAN 50° 3:35h POWER CLEAN LAVAGGIO 1:20h 50° 3:35h22

TABELLA DEI CICLI DI LAVAGGIO

1. ECO - Per stoviglie normalmente sporche. Programma standard, il piu’ effici te per il consumo combinato di acqua e energia. 2. 6TH SENSE - Per piatti normalmente sporchi con residui secchi di cibo. Il programma riconosce il livello di sporco e modifica il ciclo d conseguenza. 3. INTENSIVO - Programma raccomandato per stoviglie molto sporche, specialmente raccomandato per padelle e casseruole. Da non usare per stoviglie delicate.

4. QUOTIDIANO - Per stoviglie normalmente sporche. Ciclo quotidiano che assucura le migliori performance in poco tempo.

5. RAPIDO 30’ - Programma da usare per piatti leggermente sporchi e senza residui secchi di cibo.

6. CRISTALLI - Programma per oggetti delicati che sono sensibili alle alte temperature, come ad esempio bicchieri e tazze. CICLI ULTERIORI

7. SILENZIOSO - Programma ottimizzato per essere usato durante la notte assicurando ottime performance.

8. PRELAVAGGIO - Per trattare stoviglie da lavare in un secondo momento. Non utilizzare alcun detersivo.

9. IGIENIZZANTE - Per stoviglie normali o molto sporche, include un lavaggio addizionale antibatterico.

10. AUTO PULIZIA - Programma da usare per il mantenimento della lavastoviglie. provvede al lavaggio degli interni con acqua calda. Note:Per ridurre ulteriormente i consumi, azionare la lavastoviglie soltanto a pieno carico. Si osservi che i cicli Rapido o Veloce sono indicati soprattutto per le stoviglie leggermente sporche. La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalle norme europee EN 50242.

• Non è possibile selezionare tutte le opzioni contemporaneamente. ** La durata del programma riportata sul display o sul libretto di manutenzione rappresenta una stima calcolata in condizioni standard. La durata eettiva può dipendere da molti fattori, quali la temperatura e la pressione dell'acqua di alimentazione, la temperatura ambiente, la dose di detersivo utilizzata, la quantità e il tipo di carico e il suo bilanciamento, la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori può prolungare la durata dei programmi anche di 20 minuti. Consumo durante la fase di Standby: consumo in modalità On (non in funzione): 5 W - consumo in modalità Spegnimento: 0,5 W CICLO Opzioni disponibili * Vaschetta del detersivo Durata del ciclo di lavaggio (h:min)

Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo: dw_test_support@whirlpool.comQuesti programmi non richiedono un pre-trattamento delle stoviglie.IT

OPZIONI E IMPOSTAZIONI

TABLET (“tutto in uno”) Questa impostazione permette di ottimizzare le prestazioni del programma in base al tipo di detersivo usato. Abilitare l’impostazione se si utilizzano più detergenti in forma di unico tablet (brillantante, sale e detergente in un’unica dose). Per impostare l’opzione Tablet, accedere al menu Impostazioni premendo il tasto “OK”, spostarsi con “< , >” fino a visualizza e “TABLET” e quindi premere il tasto “ O K ”. RITARDA AVVIO È possibile posticipare l'avvio di un ciclo per eseguire il lavaggio in un secondo momento. Per impostare il ritardo desiderato, accedere al menu Impostazioni premendo il tasto “OK”, spostarsi con “< , >” fino a visualizza e “RITARDA AVVIO” e quindi premere il tasto “OK”. A ogni pressione dei tasti “<” o “>” il ritardo di avvio aumenta di:

• 30 minuti se la selezione è inferiore alle 4 ore,

• 1 ora se la selezione è inferiore alle 12 ore,

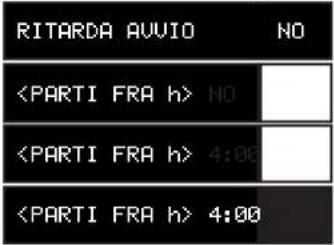

• 2 ore se la selezione è superiore alle 12 ore. Il valore predefini o è NO. Se viene selezionato un ritardo, si accende il simbolo

Dopo avere confermato il ritardo premendo il tasto “OK”, l'apparecchio torna a mostrare la schermata di selezione del ciclo con il tempo di ritardo visibile. Per azionare l’avvio ritardato premere“AVVIO/PAUSA” . Per annullare il ritardo impostato, premere “<” o “>” finché non compare NO”. MULTIZONE Se le stoviglie da lavare sono poche, è possibile caricarle in un solo cestello. Questa opzione permette di scegliere il cestello in cui eseguire il lavaggio. Selezionare un ciclo compatibile (vedere la “Tabella dei cicli di lavaggio”) e quindi premere il tasto MULTIZONE : sul display compare il simbolo del cestello prescelto. Come impostazione predefinita, ’opzione MULTIZONE non è attiva e sono accese le icone di tutti i cestelli. Solo cestello inferiore selezionato Solo cestello superiore selezionato POWER CLEAN Questa funzione utilizza getti d'acqua supplementari per eseguire un lavaggio più intenso ed effic e nell'area del cestello inferiore. Il valore predefini o è NO. Per impostare l'opzione Power Clean, accedere al menu Impostazioni premendo il tasto “OK”, spostarsi con “< , >” fino a visualizzare “POWER CLEAN” e quindi premere il tasto “OK”. TURBO Questa opzione consente di ridurre la durata dei cicli principali mantenendo le stesse prestazioni di lavaggio e asciugatura. Per impostare l'opzione Turbo, accedere al menu Impostazioni premendo il tasto “OK”, spostarsi con “< , >” fino a visualizza e “TURBO” e quindi premere il tasto “OK”. A ogni pressione dei tasti “<” o “>” l'impostazione cambia tra SI e NO. Confermare premendo il tasto “OK”. BLOCCO TASTI La funzione BLOCCO TASTI blocca il pannello comandi ad eccezione del tasto di ACCENSIONE/SPEGNIMENTO

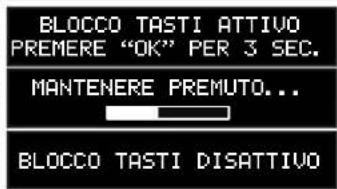

Per attivare il blocco dei tasti, acce- dere al menu Impostazioni premen- do il tasto “OK”, spostarsi con “< , >” fino a visualizza e “BLOCCO TASTI” e quindi premere il tasto “OK”. Per disattivare il blocco, premere il tasto “OK” per alcuni secondi. LUCE INTERNA Attivando questa funzione, i LED all'interno dell'apparecchio si accendono automaticamente all'apertura della porta e si spengono automaticamente alla sua chiusura. Se la porta rimane aperta per più di 10 minuti, i LED interni si spengono (per riaccenderli si dovrà chiudere e riaprire la porta). Nell'impostazione predefinita questa funzione è ttiva, ma è possibile disattivarla nel “MENU IMPOSTAZIONI”. RITARDA AVVIO NO <PARTI FRA h> NO <PARTI FRA h> 4:00 <PARTI FRA h> 4:00 POWER CLEAN NO POWER CLEAN SI POWER CLEAN SIBLOCCO TASTI ATTIVOPREMERE “OK” PER 3 SEC.BLOCCO TASTI DISATTIVOMANTENERE PREMUTO... Per ogni ciclo è possibile utilizzare opzioni supplementari. L'elenco completo delle opzioni disponibili per i singoli cicli è riportato nella Tabella dei cicli di lavaggio alla pagina precedente. Tutte le opzioni attive vengono visualizzate sul display. Per impostare un'opzione premere il tasto “OK”. Compare il messaggio IMPOSTA OPZIONI per alcuni secondi. Usare quindi i tasti “<” o “>” per spostarsi nell'elenco delle opzioni. Premere “OK” per selezionare l'opzione desiderata; nel menu Impostazioni si accende il LED sopra il tasto “OK”. Se un'opzione non è disponibile, accanto al suo nome compare il simbolo “

MENU IMPOSTAZIONI Lingua Per cambiare la lingua del display, accedere al menu Impostazioni premendo il tasto “OK”, spostarsi con “< , >” fino a visualizza e “LINGUA” e quindi premere il tasto “OK”. Primo ciclo È possibile scegliere quale ciclo deve essere selezionato come impostazione predefinita all'a censione dell'apparecchio: il ciclo ECO oppure il ciclo utilizzato per ultimo. Per cambiare il primo ciclo, accedere al menu Impostazioni premendo il tasto “OK”, spostarsi con “< , >” fino visualizzare “PRIMO CICLO” e quindi premere il tasto “OK”. Suoni Per cambiare i suoni, accedere al menu Impostazioni premendo il tasto “OK”, spostarsi con “< , >” fin a visualizzare “SUONI” e quindi premere il tasto “OK”. È possibile scegliere tra due livelli: Alto; Basso. L'opzione può anche essere impostata su SPENTO. Durezza dell'acqua Per cambiare il grado di durezza dell'acqua, accedere al menu Impostazioni premendo il tasto “OK”, spostarsi con “< , >” fino visualizzare “DUREZZA ACQUA” e quindi premere il tasto “OK”. Per impostare il grado corretto in base alla durezza eettiva dell'acqua, vedere la tabella a pagina 17. Luminosità dello schermo Per cambiare il livello di luminosità dello schermo, accedere al menu Impostazioni premendo il tasto “OK”, spostarsi con “< , >” fino visualizzare “LUMIN. SCHERMO” e quindi premere il tasto “OK”. È possibile scegliere tra cinque livelli: 1, 2, 3, 4 e 5. Luce interna Per cambiare la luce interna, accedere al menu Impostazioni premendo il tasto “OK”, spostarsi con “< , >” fino a visualizza e “LUCE INTERNA” e quindi premere il tasto “ O K ”. Livello del brillantante Per cambiare il livello del brillantante, accedere al menu Impostazioni premendo il tasto “OK”, spostarsi con “< , >” fino visualizzare “LIV. BRILLANT.” e quindi premere il tasto “OK”. È possibile scegliere tra cinque livelli: 1, 2, 3, 4 e 5. Se il livello è impostato su 1, il brillantante non viene erogato. In caso di esaurimento del brillantante la spia BRILLANTANTE INSUFFICIENTE non è illuminata. L'impostazione di fabbrica è il livello (5).

• In presenza di strisce bluastre sui piatti, impostare un dosaggio basso (2-3).

• In presenza di gocce d'acqua o di calcare sui piatti, impostare un dosaggio alto (4-5). Demo mode Per vedere la modalità Demo mode, accedere al menu Impostazioni pre- mendo il tasto “OK”, spostarsi con “< , >” fino a visualizza e “DEMO MODE” e quindi premere il tasto “OK”. Ripristino delle impostazioni di fabbrica Per ripristinare le impostazioni di fabbrica, accedere al menu Impostazioni premendo il tasto “OK”, spostarsi con “< , >” fino visualizzare “REIMP. VALORI” e quindi premere il tasto “OK”. Uscita Per uscire dal menu Impostazioni, premere il tasto di un ciclo qualsiasi, oppure premere “< , >” fino a visualizza e ESCI e quindi premere il tasto “OK”. 1.LINGUASETTA1.ITALIANO1.ENGLISH <>2.PRIMO CICLOSETTA2.<ULTIMO USATO>2.<ECO> <>3.SUONISETTA3.<SPENTO>3.<ALTO> <>4.DUREZZA ACQUA 34.DUREZZA ACQUA 45.LUMIN. SCHERMO 55.LUMIN. SCHERMO 36.LUCE INTERNA SI6.LUCE INTERNA NO7.LIV. BRILLANT. 57.LIV. BRILLANT. 8.DEMO MODE SI8.DEMO MODE NO9.REIMP. VALORI SI9.REIMP. VALORI NO10.ESCI <> Per cambiare le impostazioni dell'apparecchio è necessario accedere al menu Impostazioni. Premere “OK” e spostarsi con “< , >” no a visualizzare IMPOSTAZIONI, quindi premere il tasto “OK”. Per uscire dal menu Impostazioni, premere il tasto di un ciclo qualsiasi, oppure premere “< , >” no a visualizzare ESCI e quindi premere il tasto “OK”.IT

Manutenzione e pulizia ATTENZIONE: Prima di eseguire gli interventi di manutenzione, scollegare sempre l'apparecchio dall'alimentazione elettrica. Non utilizzare liquidi infiammabili per la pulizia dell'appa ecchio.

PULIZIA DELLA LAVASTOVIGLIE

È possibile eliminare qualsiasi segno all'interno dell'apparecchio con l'ausilio di un panno inumidito con acqua e aceto.Le superfici es erne e il pannello comandi dell'apparecchio possono essere puliti usando un panno non abrasivo precedentemente inumidito con acqua. Non utilizzare solventi o prodotti abrasivi.

PREVENZIONE DEGLI ODORI SGRADEVOLI

Tenere sempre aperta la porta dell'apparecchio per evitare la formazione e la conservazione dell'umidità al suo interno.Pulire regolarmente le guarnizioni lungo il perimetro della porta e il distributore del detersivo con una spugna inumidita. Ciò impedisce che resti di cibo rimangano intrappolati nelle guarnizioni, che è la principale causa di formazione di odori sgradevoli.

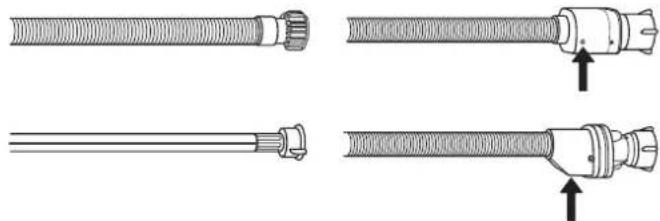

CONTROLLO DEL TUBO DI ALIMENTAZIONE IDRICA

Controllare periodicamente l'integrità del tubo di carico. Se fosse danneggiato, sostituirlo con un tubo nuovo reperibile presso il Servizio Assistenza o un rivenditore specializzato. In base al tipo di tubo:Se il tubo di carico ha un rivestimento trasparente, controllare periodicamente che non vi siano zone di colore più intenso. In questo caso, è possibile che il tubo presenti una perdita e debba essere sostituito.Per i tubi antiallagamento: controllare la finest ella di ispezione della valvola di sicurezza (vedere la freccia). Se è rossa, significa che lafunzione antiallagamento si è attivata; in questo caso il tubo deve essere sostituito con uno nuovo.Per staccare il tubo, premere il tasto di sblocco e svitare il tubo.PULIZIA DEL TUBO DI CARICO ACQUASe i tubi dell’acqua sono nuovi o sono rimasti inutilizzati per un periodo prolungato, prima di eseguire i raccordi necessari far scorrere l’acqua per controllare che sia pulita e priva di impurità. In assenza di tale precauzione, il tubo di carico acqua può risultare ostruito con conseguente danneggiamento della lavastoviglie.PULIZIA DEL GRUPPO FILTROPulire regolarmente il gruppo filt o in modo che nei relativi elementi non si formino ostruzioni e che l'acqua vi scorra regolarmente.Il gruppo filt o è composto da tre elementi filt anti che eliminano la presenza di residui di cibo dall'acqua di lavaggio, rimettendola in circolo ai fini del p ogramma: per ottenere le migliori prestazioni durante il lavaggio è necessario che tali elementi siano sempre puliti.Non utilizzare mai la lavastoviglie priva dei ltri o con i ltri allentati.Dopo numerosi lavaggi, verifica e lo stato del gruppo filt o e se necessario pulirlo completamente sotto getto di acqua corrente, servendosi di spazzola metallica e seguendo le istruzioni sotto riportate:

1. Ruotare il filt o cilindrico A in senso antiorario, quindi estrarlo (Fig. 1).

2. Smontare il filt o a tazza B esercitando una leggera pressione sulle sponde laterali(Fig. 2).3. Far scorrere il filt o a piastra in acciaio inossidabile C3, fino adestrarlo (Fig. 3).4. Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di cibo. NON TOGLIERE MAI l'elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).

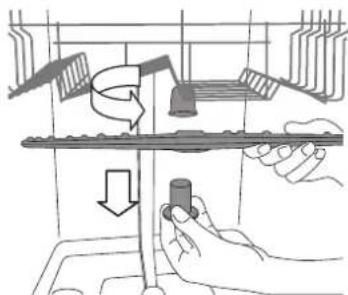

Dopo aver pulito i filt i, rimontare il gruppo e fissa lo correttamente in sede ciò è fondamentale per garantire l'efficienza della vastoviglie. Pulizia dei bracci aspersori I residui di cibo possono occasionalmente formare incrostazioni sui bracci aspersori e bloccare i fori utilizzati per l'irrorazione dell'acqua. Si raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli mediante piccola spazzola metallica.Per smontare il braccio aspersore superiore, ruotare l'anello di bloccaggio in plastica in senso antiorario. Il rimontaggio del braccio aspersore deve avvenire in modo che il lato con il maggior numero di fori sia rivolto verso l'alto.È possibile smontare l'elemento aspersore del cestello inferiore sollevandolo verso l'alto.26

INSTALLAZIONE ATTENZIONE: Nel caso in cui si renda improvvisamente necessario spostare l'apparecchio, mantenerlo in ogni caso in posizione verticale; solo se assolutamente necessario, ribaltarlo sulla schiena.

COLLEGAMENTO DELL'ALIMENTAZIONE IDRICA

L'adattamento dell'alimentazione idrica a fini di installazione de e essere eseguito soltanto da tecnici qualific ti.I tubi di carico e scarico dell'acqua possono essere orientati verso destra oppure verso sinistra, a seconda di quanto necessario per ottenere la migliore installazione possibile.Accertarsi che la lavastoviglie non presenti tubi piegati o schiacciati.

RACCORDO DEL TUBO DI CARICO ACQUA

• Far scorrere l'acqua fino a quando sia pe fettamente pulita.• Fissare saldamente in posizione il tubo di carico e aprire il rubinetto.Nel caso in cui il tubo di carico non sia suffici temente lungo, contattare il distributore o un tecnico specializzato.La pressione dell'acqua deve essere compresa nei valori riportati nella tabella con le caratteristiche tecniche; in caso contrario la lavastoviglie potrebbe non funzionare correttamente.Accertarsi che i tubi non siano piegati né schiacciati.SPECIFICHE PER IL RACCORDO DEL TUBO DI ALIMENTAZIONE ACQUA:ALIMENTAZIONE ACQUA fredda o caldo (valore max. 60°C)CARICO ACQUA 3/4”PRESSIONE ACQUA0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 – 145 psi

RACCORDO DEL TUBO DI SCARICO ACQUA

Collegare il tubo di scarico a un apposito condotto con diametro minimo di 2 cm A.L'altezza del raccordo del tubo di scarico deve essere compresa tra 40 e 80cm dal livello del pavimento o dalla superficie di appog io della lavastoviglie.Prima di collegare il tubo di scarico dell'acqua allo scarico del lavandino, togliere il tappo di plastica B.

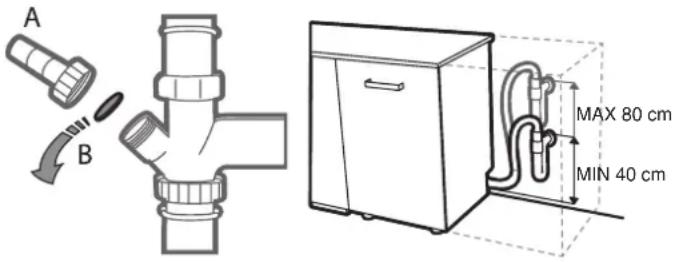

DISPOSITIVO DI PROTEZIONE ANTIRIFLUSSO

Dispositivo antirifluss . Per evitare il verificarsi di iflussi, la l vastoviglie: - è munita di specifi o dispositivo per l'interruzione del flusso dialimentazione dell'acqua in caso di anomalie di funzionamento o di perdite all'interno dell'apparecchio.Alcuni modelli sono muniti anche del dispositivo di sicurezza supplementare New Aqua Stop, che garantisce la protezione antiriflusso anche in caso di ottura del tubo di alimentazione.Non tagliare il tubo di carico dell'acqua per nessun motivo poiché esso contiene anche componenti elettrici sotto tensione.MIN 40 cmMAX 80 cm

COLLEGAMENTO ALLA RETE ELETTRICA

Avvertenza: Non tagliare il tubo di carico dell'acqua per nessun motivo poiché esso contiene anche componenti elettrici sotto tensione.Prima di inserire la spina nella presa elettrica, verifica e quanto segue:• la presa elettrica è munita di collegamento a massa ed è conforme alle normative vigenti;• la presa elettrica è in grado di sopportare il valore massimo di carico previsto per l'apparecchio, riportato sulla targhetta posta all'interno della porta (vedere DESCRIZIONE DEL PRODOTTO).• la tensione di alimentazione corrisponde all'intervallo di valori riportato sulla targhetta posta all'interno della porta.• la presa elettrica è compatibile con la spina dell'apparecchio.Nel caso in cui non vi sia compatibilità, rivolgersi a un tecnico autorizzato affinché sostituisca la spin (vedere SERVIZIO ASSISTENZA). Non utilizzare cavi di prolunga o prese multiple. Dopo aver completato l'installazione dell'apparecchio, verifica e che il cavo di alimentazione e la presa elettrica siano facilmente accessibili.Il cavo non deve risultare né eccessivamente piegato né schiacciato.Per scongiurare la possibilità di qualsiasi rischio, in caso di danneggiamento del cavo di alimentazione elettrica è necessario affid e la sua sostituzione al costruttore o al relativo Servizio di assistenza tecnica.In caso di inosservanza della precedente raccomandazione la Società non è in alcun modo responsabile di eventuali incidenti.

di pavimentazione non in piano, è possibile regolare l'altezza del piedino anteriore dell'apparecchio fino a ot enere il livellamento corretto. Il corretto livellamento dell'apparecchio rende la sua installazione più stabile e molto meno soggetta a spostamenti o a vibrazioni con eccessiva rumorosità durante il funzionamento.2. Prima di incassare la lavastoviglie nel relativo vano, applicare la striscia adesiva trasparente sotto il ripiano in legno per proteggerloda eventuali formazioni di condensa.3. Sistemare la lavastoviglie in modo che i pannelli laterali o il lato posteriore siano a contatto con i mobiletti adiacenti o con il muro. L'apparecchio in questione può essere incassato anche sotto un singolo piano di lavoro.4. Per regolare l'altezza del piedino posteriore, ruotare la boccola esagonale di colore rosso posta nel centro della parte inferiore del lato anteriore mediante chiave esagonale da 8 mm. Per aumentare l'altezza del piedino ruotare la chiave in senso orario e ruotarla invece in senso antiorario per diminuirla. DIMENSIONI E CAPACITÀ: LARGHEZZA 600 mmALTEZZA 850 mmPROFONDITÀ590 mmCAPIENZA 14 coperti standardIT

È possibile che la lavastoviglie non funzioni nel modo previsto. Prima di contattare il servizio di assistenza, vericare se il problema possa essere risolto con le misure sotto descritte.

PROBLEMA POSSIBILI CAUSE SOLUZIONI

Sul display viene visualizzato: CONTROLLA IL SALE! o AGGIUNGERE SALE Il serbatoio del sale è vuoto. Rabboccare il serbatoio del sale (vedere pagina 17). Regolare la durezza dell'acqua (vedere pagina 17). Sul display viene visualizzato: CONTROLLA BRILLANTANTE! o AGGIUNGEREBRILLANTANTE Il distributore del brillantante è vuoto. Rabboccare il brillantante (vedere pagina 17). ... non funziona/non si avvia. L'apparecchio deve essere acceso. Se manca corrente, controllare il fusibile del circuito domestico. La porta dell'apparecchio non è chiusa. Verifica e che la porta dell'apparecchio sia chiusa. È attiva l'opzione "Ritarda avvio". Controllare che non sia selezionata l'opzione "Ritarda avvio". In tal caso, l’apparecchio si avvierà una volta trascorso il tempo impostato. Se necessario, resettare il ciclo in corso spegnendo e riaccendendo la lavastoviglie, scegliere un nuovo ciclo, premere AVVIO/PAUSA e chiudere la porta. Sul display viene visualizzato:

simbolo sul display La pressione dell'acqua è troppo bassa. Il rubinetto deve essere completamente aperto durante il carico dell'acqua (portata minima: 0,5 litri al minuto). Il flessibile di mand ta dell'acqua è piegato o i filt i sono intasati. Il flessibile di alime tazione dell'acqua non deve essere piegato e il filt o nel raccordo del rubinetto non deve essere sporco o intasato. Sul display viene visualizzato:

I filt i sono sporchi. Pulire i filt i. Il tubo di scarico è piegato. Il tubo di scarico non deve essere piegato. Il raccordo di collegamento al sifone è chiuso. Il disco di chiusura sul raccordo del sifone deve essere rimosso. Sul display viene visualizzato

I filt i o i bracci aspersori sono sporchi. Pulire i filt i e i bracci aspersori. Acqua insuffici te nel sistema dell'apparecchio. Le stoviglie concave (ad esempio ciotole, tazze) devono essere sistemate nel cestello rivolte verso il basso. Il tubo di scarico non è montato correttamente. Il tubo di scarico deve essere montato correttamente (per gli apparecchi montati in posizione sopraelevata, lasciare almeno 200 - 400 mm dal bordo inferiore dell'apparecchio) - vedere la sezione Installazione. Alto livello di schiuma all'interno. Ripetere il ciclo senza detersivo o attendere fino alla s omparsa della schiuma. La pressione dell'acqua è troppo bassa. Il rubinetto deve essere completamente aperto durante il carico dell'acqua (portata minima: 0,5 litri al minuto). Il flessibile di mand ta dell'acqua è piegato o i filt i sono intasati. Il flessibile di alime tazione dell'acqua non deve essere piegato e il filt o nel raccordo del rubinetto non deve essere sporco o intasato. Sul display viene visualizzato:

PREMERE START E CHIUDERE LA PORTA

Lo sportello non viene chiuso entro 4secondi dalla pressione del tasto. Premere di nuovo e chiudere lo sportello dell'apparecchio entro 4 secondi. Sul display viene visualizzato:

APRIRE E CHIUDERE LA PORTA

La porta non è stata aperta tra i cicli. Svuotare l'apparecchio (se necessario), quindi aprire e chiudere la porta. Sul display viene visualizzato:

L'apparecchio ha un difetto tecnico. Chiamare il Servizio Assistenza (viene visualizzato uno stato di guasto). Chiudere il rubinetto dell'acqua. La porta non si chiude. Mancato inserimento dei cestelli fino a ondo corsa. Verifica e che i cestelli siano inseriti fino a ondo corsa. La porta non è bloccata. Spingere con decisione la porta fino ad vvertire il caratteristico scatto.28

SCHEDA TECNICA È possibile scaricare le specifiche on i dati sul consumo energetico dal sito web: docs.whirlpool.eu

PER CONTATTARE IL SERVIZIO ASSISTENZA

Le informazioni di contatto sono riportate sul libretto di garanzia. Quando si contatta il Servizio Assistenza, fornire i codici presenti sulla targhetta matricola del prodotto. IEC 436

La rumorosità della lavastoviglie è eccessiva. Urto dei piatti tra loro durante il lavaggio. Sistemare le stoviglie nel modo corretto (vedere Caricamento dei cestelli). Produzione eccessiva di schiuma. Il detersivo non è stato dosato in modo corretto oppure non è del tipo adatto alle lavastoviglie (vedere Riempimento della vaschetta del detersivo). Resettare il ciclo in corso spegnendo e riaccendendo la lavastoviglie, quindi scegliere un nuovo programma, premere AVVIO/PAUSA e chiudere la porta. Non aggiungere altro detersivo. I piatti non sono asciutti. Programma privo di ciclo di asciugatura. Verifica e nella tabella dei programmi che il programma selezionato preveda il ciclo di asciugatura. Brillantante esaurito oppure dosaggio non adeguato. Aggiungere il brillantante o aumentare il livello di dosaggio (vedere Riempimento del distributore di brillantante). Piatti in materiale antiaderente o in plastica. La presenza di gocce d'acqua è normale (vedere Consigli). I piatti non risultano puliti. Errata disposizione delle stoviglie. Sistemare le stoviglie nel modo corretto (vedere Caricamento dei cestelli). Impedimento nella rotazione dei bracci aspersori a causa dell'interferenza dei piatti. Sistemare le stoviglie nel modo corretto (vedere Caricamento dei cestelli). Ciclo di lavaggio eccessivamente delicato e/o detersivo di scarsa efficaci Selezionare il programma adatto (vedere la Tabella dei cicli di lavaggio). Produzione eccessiva di schiuma (vedere SERVIZIO ASSISTENZA). Il detersivo non è stato dosato in modo corretto oppure non è del tipo adatto alle lavastoviglie (vedere Riempimento della vaschetta del detersivo). Resettare il ciclo in corso spegnendo e riaccendendo la lavastoviglie, quindi scegliere un nuovo programma, premere AVVIO/PAUSA e chiudere la porta. Non aggiungere altro detersivo. Tappo sul vano brillantante non correttamente chiuso. Accertarsi che il tappo sul distributore brillantante sia chiuso. Filtro sporco oppure ostruito. Pulire il gruppo filt o (vedere Cura e manutenzione). Mancanza di sale. Riempire il serbatoio del sale (vedere Riempimento del serbatoio del sale). Piatti e bicchieri mostrano tracce di calcare o presentano una patina biancastra. Livello del sale insuffici te. Riempire il serbatoio del sale (vedere Riempimento del serbatoio del sale). Impostazione errata della durezza dell'acqua. Aumentare i valori impostati (vedere la tabella Durezza dell'acqua). Tappo del serbatoio sale non correttamente chiuso. Verifica e che il coperchio del serbatoio del sale sia chiuso saldamente. Brillantante esaurito oppure dosaggio insuffici te. Rabboccare il brillantante o adottare dosaggi superiori. Piatti e bicchieri mostrano striature o colorazioni bluastre. Dose di brillantante eccessiva. Diminuire il dosaggio.KZ
