MANUALE UTENTE WI 5020 WHIRLPOOL

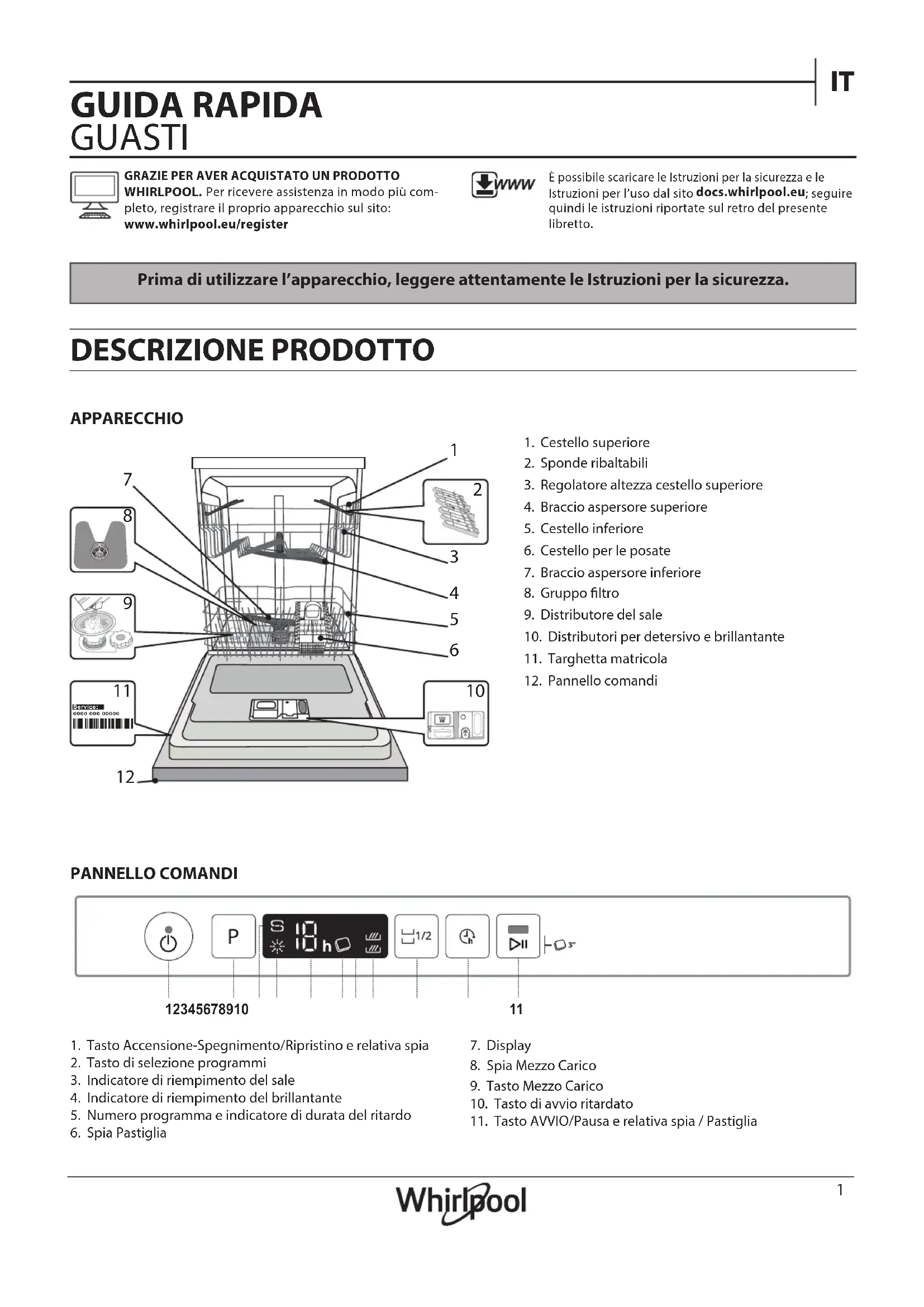

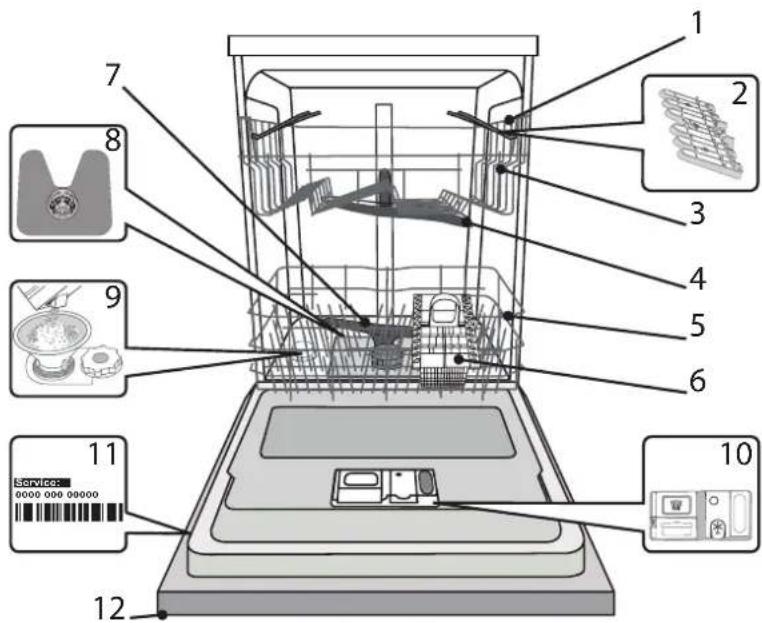

Prima di utilizzare l’apparecchio, leggere attentamente le Istruzioni per la sicurezza. APPARECCHIO DESCRIZIONE PRODOTTO 1. Cestello superiore2. Sponde ribaltabili3. Regolatore altezza cestello superiore4. Braccio aspersore superiore5. Cestello inferiore6. Cestello per le posate7. Braccio aspersore inferiore8. Gruppo ltro9. Distributore del sale10. Distributori per detersivo e brillantante11. Targhetta matricola12. Pannello comandi1. Tasto Accensione-Spegnimento/Ripristino e relativa spia2. Tasto di selezione programmi3. Indicatore di riempimento del sale4. Indicatore di riempimento del brillantante5. Numero programma e indicatore di durata del ritardo6. Spia Pastiglia7. Display8. Spia Mezzo Carico9. Tasto Mezzo Carico10. Tasto di avvio ritardato11. Tasto AVVIO/Pausa e relativa spia / Pastiglia GUIDA RAPIDA GUASTI PANNELLO COMANDI GRAZIE PER AVER ACQUISTATO UN PRODOTTO WHIRLPOOL Per ricevere assistenza in modo più com-pleto, registrare il proprio apparecchio sul sito: www.whirlpool.eu/registerÈ possibile scaricare le Istruzioni per la sicurezza e le Istruzioni per l’uso dal sito docs.whirlpool.eu; seguire quindi le istruzioni riportate sul retro del presente libretto.0000 000 00000 Service:

Dopo aver completato l’installazione, togliere i fermi dai cestelli e gli ele-menti elastici di ritegno dal cestello superiore.

RIFORNIMENTO DEL SERBATOIO DEL SALE

L’uso di sale previene la formazione di CALCARE sulla supercie dei piatti e sui componenti della macchina.• È indispensabile che IL SERBATOIO DEL SALE NON SIA MAI VUOTO.• È essenziale quindi che il livello di durezza dell’acqua sia stato impostato. Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere DESCRIZIONE PRODOTTO) e deve essere obbligatoriamente rifornito ogni volta che l’indicatore di RIEMPIMENTO SALE sul pannello comandi si accende. 1. Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario).2. Solo la prima volta: riempire d’acqua il serbatoio del sale.

3. Sistemare opportunamente l’imbuto (vedere -

gura) e rifornire il serbatoio del sale no all’orlo (circa 1 kg); Non è inconsueto che l’acqua traboc-chi leggermente.4. Togliere l’imbuto ed eliminare qualsiasi residuo di sale dall’areacircostante l’apertura.Accertarsi che il tappo sia adeguatamente serrato per evitare l’ingresso di detersivo all’interno della vaschetta durante il programma di lavaggio (ciò potrebbe causare il danneggiamento del dispositivo addolcente senza pos-sibilità di riparazione).Ogni volta che occorre aggiungere sale, la procedura deve essere ne-cessariamente eseguita prima dell’inizio del ciclo di lavaggio per evi-tare rischi di corrosione.

IMPOSTAZIONE DELLA DUREZZA DELL’ACQUA

Per consentire che il dispositivo addolcente dell’acqua agisca al meglio, è es-senziale che l’impostazione del livello di durezza dell’acqua tenga conto della sua durezza eettiva nell’utenza domestica. È possibile ottenere il valore di durezza dell’acqua nell’utenza domestica rivolgendosi al proprio fornitore.Il valore predenito per la durezza dell’acqua viene impostato in fabbrica.• Azionare l’apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.• Disattivare l’apparecchio agendo sullo stesso tasto ACCENSIONE/SPEGNIMENTO.

• Tenere premuto il tasto P per 5 secondi, no a udire il segnale corrispon- dente.
• Azionare l’apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.
• Il numero corrispondente al livello di selezione corrente e l’indicatore di livello del sale lampeggiano entrambi.
• Premere il tasto P per selezionare il livello di durezza dell’acqua richiesto (vedere TABELLA DEI LIVELLI DI DUREZZA DELL’ACQUA).
• Disattivare l’apparecchio agendo sullo stesso tasto ACCENSIONE/SPE- GNIMENTO.La procedura di impostazione è stata completata!Non appena completata tale procedura, avviare uno dei programmi senza carico.Utilizzare soltanto sale di tipo specico per lavastoviglie.Dopo aver versato il sale all’interno della macchina, la spia riempimento SALE si spegne.La mancanza di sale nel serbatoio potrebbe danneggiare l’addolcitore d’acqua e la resistenza per eetto dell’accumulo di calcare.L’uso del sale è consigliato con qualsiasi tipo di detersivo per lava-stoviglie.

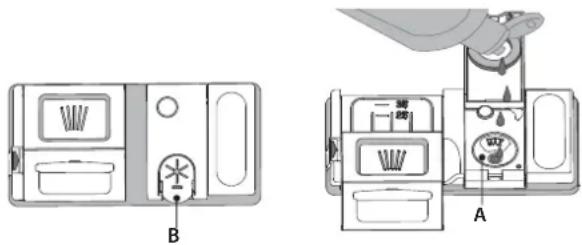

RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE

L’utilizzo di brillantante facilita il processo di ASCIUGATURA delle stoviglie. Il distributore di brillantante A deve essere riempito ogni volta che a spia dell’ indicatore di RIEMPIMENTO BRILLANTANTE sul pannello comandi è illuminata.1. Aprire il distributore B esercitando opportuna pressione e quindi sollevando la linguetta posta sul coperchio.2. Versare delicatamente il brillantante no al segno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ciò si verichi, asciugare immediatamente il liquido fuoriuscito me-diante un panno asciutto.3. Abbassare il coperchio no ad avvertire lo scatto che ne segnala la chiusura.Non versare MAI il brillantante direttamente all’interno della vaschetta.

REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE

Se non si è completamente soddisfatti del processo di asciugatura, è possi-bile regolare la quantità di brillantante da utilizzare.• Azionare la lavastoviglie agendo sul tasto ACCENSIONE/SPEGNIMENTO.

• Disattivare la lavastoviglie utilizzando lo stesso tasto ACCENSIONE/SPE- GNIMENTO.
• Premere tre volte il tasto P: si avverte il segnale corrispondente.
• Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNIMENTO.• Il numero corrispondente alla selezione corrente e la spia del brillantante lampeggiano entrambi.
• Premere sul tasto P per impostare il livello di brillantante corrispondente alla quantità richiesta.• Disattivare utilizzando il tasto ACCENSIONE/SPEGNIMENTOLa procedura di impostazione è stata completata!Nel caso in cui il livello di brillantante sia impostato su ZERO (ECO), il bril-lantante non viene erogato. In caso di esaurimento del brillantante la spia BRILLANTANTE INSUFFICIENTE non è illuminata. A seconda del modello di lavastoviglie è possibile impostare al massimo 5 livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le istruzioni precedenti in base alle caratteristiche del proprio apparecchio. • In presenza di strisce con sfumature blu sulla supercie dei piatti, impo-stare un livello di dosaggio basso (1-2).
• In presenza di gocce d’acqua o di calcare sulla supercie dei piatti impo- stare invece dosaggi alti (3-4).

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

Per aprire il distributore detersivo utilizzare il dispositivo di apertura C. Versare il detersivo esclusivamente nel distributore D asciutta. Mettere la dose di detersivo per il prelavaggio direttamente all’interno del distributore.1. Per il dosaggio corretto del detersivo fare riferimento ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il dosaggio del detersivo.2. Eliminare eventuali residui di detersi-vo dai bordi del distributore e chiude-re il coperchio no ad avvertire lo scatto caratteristico.3. Chiudere il coperchio del distributore sollevandolo no a portare il dispositi-vo di chiusura in sede.Il distributore del detersivo si apre auto-maticamente quando previsto dal programma in uso.Se si utilizzano detersivi del tipo „All in one”, si consiglia di servirsi del tasto PASTIGLIA per impostare il programma in modo da ottenere sempre i mi- gliori risultati nel lavaggio e nell’asciugatura.L’uso di un detersivo non specico per lavastoviglie potrebbe causare malfunzionamenti o danni all’apparecchio.

TABELLA DEI PROGRAMMI

La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalle norme europee EN 60436:2020. Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN. farne richiesta all’indirizzo: dw_test_support@whirlpool.com Questi programmi non richiedono un pre-trattamento delle stoviglie.*) Non è possibile selezionare tutte le opzioni contemporaneamente. **)Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi. La durata eettiva può dipendere da molti fattori. quali la temperatura e la pressione dell’acqua di alimentazione. la temperatura ambiente. la dose di detersivo utilizzata. la quantità e il tipo di carico e il suo bilanciamento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori può prolungare la durata dei programmi anche di 20 minuti.

DESCRIZIONE DEI PROGRAMMI

Istruzioni per selezionare il ciclo di lavaggio. 1 ECO Il programma Eco è indicato per le stoviglie mediamente sporche; è il programma più eciente in termini di consumo combinato di acqua ed energia per questo tipo di stoviglie e viene usato per valutare la confor-mità dell’apparecchio alla legislazione UE in materia di progettazione ecocompatibile. 2 INTENSIVO Programma consigliato per stoviglie molto sporche, particolarmente in-dicato per padelle e tegami (non adatto per oggetti delicati). 3 MISTI Carichi misti. Per piatti con sporco normale e residui secchi di cibo. 4 RAPIDO 30’ Programma indicato per un mezzo carico di stoviglie poco sporche e prive di residui secchi. Non è prevista una fase di asciugatura. 5 ANTIBATTERICO Sporco normale e molto sporco, con azione antibatterica supplementa-re. Ciclo utilizzabile per la manutenzione della lavastoviglie. 6 PRELAVAGGIO Da utilizzare per sciacquare le stoviglie da lavare successivamente. Questo programma non richiede detersivo.Note:SIl ciclo Rapido 30’ è indicato per stoviglie poco sporche. Programma Fase di asciugatura NaturalDry Opzioni disponibili

Durata programma di lavaggio (h:min)

Consumo d'acqua (litri/ciclo) Consumo energetico (kWh/ciclo)

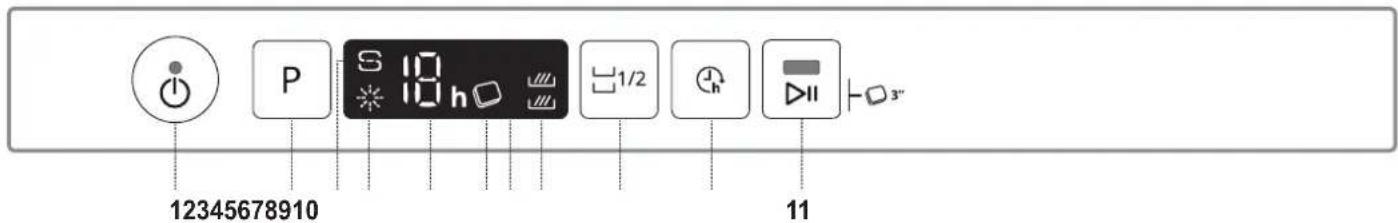

È possibile selezionare le varie OPZIONI premendo direttamente il tasto corrispondente (vedi PANNELLO COMANDI). In caso di opzione non compatibile con il programma selezionato vedere la TABELLA DEI PROGRAMMI, il LED corrispondente lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L’opzione non è in tal caso abilitata. NaturalDry NaturalDry è una funzione di asciugatura a convezione che apre automaticamente la porta durante/dopo la fase di asciugatura per garantire stoviglie perfettamente asciutte dopo ogni lavaggio. La porta viene aperta quando la temperatura interna è tale da non poter danneggiare i mobili della cucina. Come ulteriore protezione dal vapore, la lavastoviglie viene fornita con una speciale lamina di protezione aggiuntiva. Per istruzioni sul montaggio della lamina protettiva, vedere le (ISTRUZIONI PER L’INSTALLAZIONE). La funzionalità NaturalDry può essere disabilitata come segue:

1. Accedere al menu del software della lavastoviglie premendo a lungo

il tasto P (6 secondi).

2. Quando si passa al menu Controllo NaturalDry, è possibile cambiare

lo stato della funzionalità NaturalDry premendo il tasto P:

– funzione abilitata d – funzione disabilitata Per confermare la modica e uscire dal menu NaturalDry Control, premere a lungo il tasto P (3 secondi). AVVIO RITARDATO È possibile ritardare l’avvio del programma per un tempo compreso tra 1 e 12 ore.

1. Premere il tasto AVVIO RITARDATO: sul display appare il sim-

bolo «h» corrispondente; a ogni pressione del tasto aumenta l’intervallo di tempo (1 h, 2 h, ecc. no a un massimo di 12 h) tra il momento in cui i seleziona il programma e l’avvio del ciclo di lavaggio selezionato.

2. Selezionare il programma di lavaggio, premere il tasto

AVVIO/PAUSA e chiudere la porta entro 4 secondi: Il timer in- izia il conto alla rovescia.

3. Una volta trascorso il tempo impostato, l’indicatore «h» si

spegne e inizia il ciclo di lavaggio. Per regolare il tempo di avvio ritardato e selezionare un interval- lo di tempo inferiore a quello impostato, premere il tasto AVVIO RITARDATO. Per annullare l’impostazione premere ripetutamente il tasto no allo spegnimento dell’indicatore «h». Una volta avviato il ciclo di lavaggio, non è più possibile impostare la funzione di avvio ritardato. PASTIGLIA Questa impostazione permette di ottimizzare le prestazioni del programma in base al tipo di detersivo usato. Se si utilizzano più detersivi in forma di unica pastiglia (bril- lantante, sale e detersivo in 1 dose) premere per 3 secondi il tasto AVVIO/PAUSA (insieme al simbolo corrispondente). In caso di utilizzo di detersivo in polvere o in forma liquida, l’opzione in oggetto deve essere disattivata. MEZZO CARICO Nel caso in cui i piatti da lavare siano pochi, per limitare il consumo di acqua, elettricità e detersivo si può utilizzare il programma Mezzo carico. Selezionare il programma e premere il tasto MEZZO CARICO: la spia corrispondente si illumina. Premere il tasto MEZZO CARICO per deselezionare l’opzione in oggetto. Ricordarsi di dimezzare la dose di detersivo.5

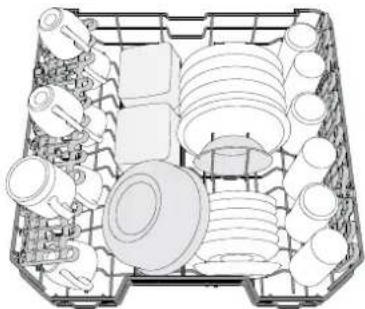

CESTELLO SUPERIORE Riporvi i piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi bassi.(esempio di carico del cestello superiore)

REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERIORE

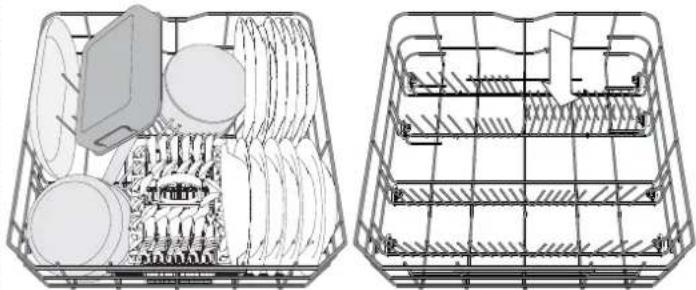

È possibile regolare del cestello superiore nel senso dell’altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stoviglie di dimensioni ingombranti, mentre la posizione ribassata consente di utilizzare le sponde ribaltabili creando lo spazio che esse richiedono e di evitare urti con gli oggetti caricati nel cestello inferiore. Il cestello superiore è munito di regolatore in altezza (vedere gura) che non richiede pressione sulle leve; sollevarlo tenendolo per i lati, non appena si trovi in posizione rialzata.Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello.Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli già caricati.Non rialzare o ribassare MAI il cestello agendo su un lato soltanto.

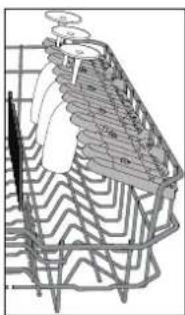

SPONDE RIBALTABILI CON POSIZIONE REGOLABILE

Le sponde ribaltabili laterali possono es-sere estese o ripiegate per ottimizzare la disposizione delle stoviglie nel cestello.Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo asso-lutamente sicuro, inserendone lo stelo negli appositi spazi.In base al modello: – per estendere le sponde occorre farle scorrere verso l’alto e ruotarle oppure sganciarle dai fermi e abbassarle. – per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e agganciarle ai fermi. CESTELLO INFERIORE Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene disporre piatti e coperchi di grandi dimensioni ai lati, per evitare interferenze con l’elemento aspersore.Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizio- verticale per la migliore sistemazione dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle e reci-pienti per alimenti.(esempio di carico nel cestello inferiore) CESTELLO PORTAPOSATE Le griglie tuttavia consentono anche di ottimizzare la disposizione delle posate al suo interno. Il cestello porta-posate deve essere sistemato soltanto nella parte anterio-re del cestello inferiore.I coltelli e le altre posate con bordi taglienti devono essere riposte nel cestello portaposate con le punte rivolte verso il basso e orizzontal-mente nelle sponde ribaltabili del cestello superiore.

Vericare che la lavastoviglie sia collegata alla rete idrica e che il rubinetto dell’acqua sia aperto.

2. AZIONAMENTO DELLA LAVASTOVIGLIE

Aprire la porta e premere il tasto ACCENSIONE/SPEGNIMENTO.

SECONDO NECESSITÀ Selezionare il programma più adatto in base al tipo di stoviglie e alla quantità di sporco in essi presente (vedere la DESCRIZIONE DEI PROGRAMMI) premendo sul tasto P.Selezionare le opzioni richieste (vedere OPZIONI E FUNZIONI).

Avviare il ciclo di lavaggio premendo il tasto AVVIO/Pausa (il LED si accenderà) e chiudere la porta entro 4 secondi. All'avvio del programma viene emesso un segnale acustico. Se la porta non viene chiusa entro 4 sec. viene emesso il suono di allarme. In questo caso, aprire la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 sec.

7. FINE DEL CICLO DI LAVAGGIO

La ne del programma è segnalata da segnali acustici e lampeggia il numero del programma sul display. Aprire la porta e disattivare l‘apparecchio premendo sul tasto ACCENSIONE/SPEGNIMENTO. Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare i cestelli, iniziando da quello inferiore.La macchina si disattiva automaticamente nel corso di determinati periodi di inattività prolungata, al ne di ridurre al minimo il consu-mo di elettricità. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastovi-glie, ridurre in proporzione la dose di detersivo da utilizzare.

MODIFICA DI UN PROGRAMMA IN CORSO

Nel caso in cui sia stato selezionato il programma sbagliato, è possibile cambiarlo a condizione che sia appena iniziato: aprire lo sportello e premere a lungo il tasto ACCENSIONE/SPEGNIMENTO; l‘apparecchio si spegnerà.Azionare nuovamente la macchina agendo sul tasto ACCENSIONE/SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio con qualsiasi opzione richiesta; Avviare il ciclo di lavaggio premendo il tasto AVVIO/Pausa (il LED si accende) e chiudere la porta entro 4 secondi.

AGGIUNTA DI ALTRE STOVIGLIE

Senza spegnere l’apparecchio, aprire la porta (il LED AVVIO/Pausa inizia a lampeggiare) (fare attenzione al vapore MOLTO CALDO!) e introdurre le stoviglie. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto. INTERRUZIONI ACCIDENTALI In caso di apertura della porta o di interruzione dell'alimentazione elettrica durante un ciclo di lavaggio, il ciclo si interrompe. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto. CONSIGLI Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo sotto acqua corrente prima del caricamento. Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; e sistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all’acqua di lavaggio di raggiungere ogni supercie e scorrervi libera-mente. Avvertenza: coperchi, maniglie, vassoi e padelle non devono ostacol-are la rotazione degli aspersori.Riporre tutti gli oggetti di piccole dimensioni nel cestello portaposate.Quando molto sporche, riporre piatti e pentole nel cestello inferiore poiché nel relativo settore gli aspersori svolgono un’azione più intensa e consentono migliori prestazioni nel lavaggio.Una volta completata la procedura di carico, accertarsi che gli asper-sori possano ruotare liberamente.

STOVIGLIE DI TIPO NON ADATTO

• Stoviglie e posate in legno.• Bicchieri decorati, pezzi di artigianato e piatti antichi. le decorazioni non sono sucientemente resistenti.• Componenti in materiali sintetici che non resistono alle temperature elevate.• Stoviglie in rame e stagno.• Stoviglie sporche di cenere, cera, grasso lubricante o inchiostro.Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezzi in alluminio/argento possono sbiadire. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) possono divenire opachi anche soltanto dopo un certo numero di lavaggi.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Se la lavastoviglie viene usata secondo le istruzioni del produttore, il lavaggio delle stoviglie a macchina comporta normalmente un MINORE CONSUMO DI ENERGIA e acqua rispetto al lavaggio a mano.• Per ottimizzare l’ecienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l’apparecchio a pieno carico. Caricando la lavastoviglie no alla capacità indicata dal produt-tore si contribuirà a ridurre i consumi d’acqua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICAMENTO DEI CESTELLI. In caso di carico parziale, si raccomanda di usare le apposite opzioni di lavaggio, se disponib-ili (Mezzo carico/ Zone Wash/ Multizona), caricando solo i ces-telli selezionati. Un caricamento non corretto o eccessivo della lavastoviglie può aumentare il consumo di risorse (acqua, energia e tempo, oltre a una maggiore rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato.

DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE

• Utilizzare soltanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.• Utilizzare un detersivo delicato e adatto al tipo di stoviglie in questione• Togliere i bicchieri e gli altri elementi dalla lavastoviglie non appena sia terminato il ciclo di lavaggio. IGIENIZZANTE Per evitare la formazione di cattivi odori e sedimenti vari all’interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell’apparecchio utiliz- zare un cucchiaino di detersivo e avviare il ciclo in assenza di carico.

PULIZIA DEL GRUPPO FILTRO

Pulire regolarmente il gruppo ltro in modo che nei relativi elementi non si formino ostruzioni e che l’acqua vi scorra regolarmente.L’uso della lavastoviglie con i ltri ostruiti, o con oggetti estranei nel sistema ltrante o nei bracci irroratori, può causare malfunzionamenti e determinare una perdita di prestazioni, un aumento della rumorosità o un maggiore consumo di risorse.Il gruppo ltro è composto da tre elementi ltranti che eliminano la presenza di residui di cibo dall’acqua di lavaggio, rimettendola in circo-lo ai ni del programma:per ottenere le migliori prestazioni durante il lavaggio è necessario che tali elementi siano sempre puliti.Non utilizzare mai la lavastoviglie priva dei ltri o con i ltri allentati.Almeno una volta al mese o ogni 30 cicli di lavaggio,, vericare lo stato del gruppo ltro e se necessario pulirlo completamente sotto getto di acqua corrente, servendosi di spazzola metallica e seguendo le istruzio-ni sotto riportate:

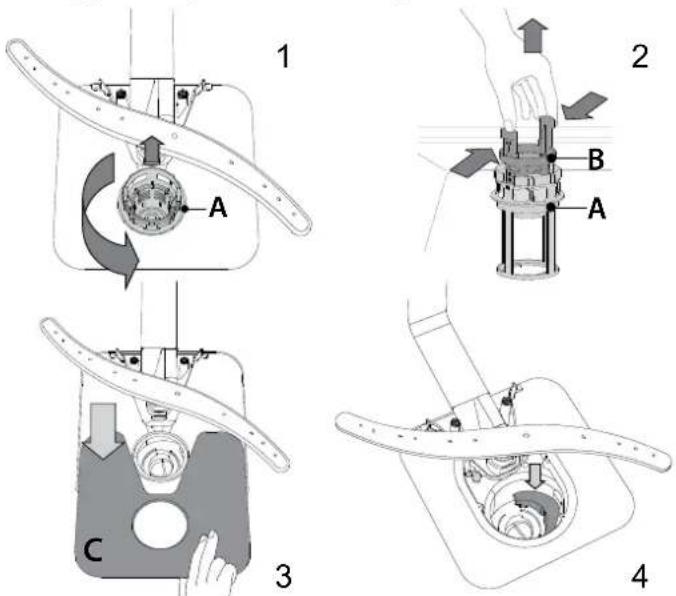

1. Ruotare il ltro cilindrico A in senso antiorario, quindi estrarlo (Fig. 1).

2. Smontare il ltro a tazza B esercitando una leggera pressione sulle

sponde laterali (Fig. 2).

3. Far scorrere il ltro a piastra in acciaio inossidabile C, no ad estrarlo

(Fig. 3).4. Se si trovano oggetti estranei (frammenti di vetro, porcellana, ossa, semi di frutta, ecc.), rimuoverli con attenzione.5. Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di cibo. NON TOGLIERE MAI l’elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).Dopo aver pulito i ltri, rimontare il gruppo e ssarlo correttamente in sede ciò è fondamentale per garantire l’ecienza della lavastoviglie.PULIZIA DEL TUBO DI CARICO ACQUASe i tubi dell’acqua sono nuovi o sono rimasti inutilizzati per un periodo prolungato, prima di eseguire i raccordi necessari far scorrere l’acqua per controllare che sia pulita e priva di impurità. In assenza di tale pre-cauzione, il tubo di carico acqua può risultare ostruito con conseguente danneggiamento della lavastoviglie.

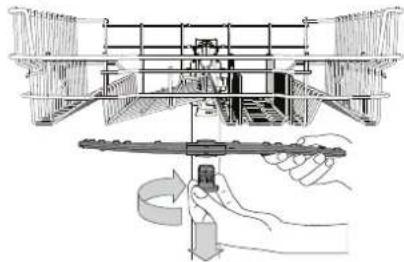

I residui di cibo possono occasionalmente formare incrostazioni sui bracci aspersori e bloccare i fori utilizzati per l’irrorazione dell’acqua. Si raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli mediante piccola spazzola metallica.Per smontare il braccio aspersore superiore, ruotare l’anello di bloccag-gio in plastica in senso orario. Il rimontaggio del braccio aspersore deve avvenire in modo che il lato con il maggior numero di fori sia rivolto verso l’alto.È possibile smontare l’elemento aspersore del cestello inferiore sollevandolo verso l’alto.SISTEMA DI ADDOLCIMENTO DELL’ACQUAL’addolcitore riduce automaticamente la durezza dell’acqua, impeden-do la formazione di calcare sulla serpentina e contribuendo a migliora-re l’ecienza di lavaggio. Questo sistema si rigenera con il sale, che deve essere perciò rab-boccato quando il serbatoio del sale è vuoto. La frequenza di rigenerazione dipende dal livello di durezza imposta-to - la rigenerazione avviene ogni 5 cicli Eco con la durezza dell’acqua impostata al livello 3. Il processo di rigenerazione inizia durante il risciacquo nale e termina nella fase di asciugatura, prima del termine del ciclo. • Ogni rigenerazione comporta: un consumo di ~3,5 litri d’acqua;• Un prolungamento di 5 minuti della normale durata del ciclo; • Un consumo di energia minore di 0,005 kWh.

MANUTENZIONE E PULIZIA8

Se la lavastoviglie non funziona correttamente, provare a risolvere il problema consultando l’elenco sotto riportato. Per errori o proble- mi di altro tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di contatto sono riportati nel libretto di garanzia. I ricambi saranno disponibili per un periodo no a 7 o no a 10 anni, secondo i requisiti specici del regolamento.

L’indicatore del sale è accesoIl serbatoio del sale è vuoto. (È possibile che, dopo aver riempito il serbatoio, la spia del sale resti accesa per diversi cicli di lavaggio).Riempire il serbatoio con sale (per ulteriori informazioni, vedere pagina 2).Regolare la durezza dell’acqua - vedere la tabella a pagina 2. L’indicatore del brillantante è accesoLa vaschetta del brillantante è vuota. (È possibile che, dopo aver riempito la vaschetta, la spia del brillantan-te resti accesa per diversi cicli di lavaggio).Riempire la vaschetta con brillantante (per ulteriori informazioni, vedere pagina 2)La lavastoviglie non si avvia o i comandi non rispondono.L'apparecchio non è stato collegato correttamente all'alimentazione elettrica. Inserire la spina nella presa di corrente.Mancanza di corrente.Per ragioni di sicurezza, la lavastoviglie non si riavvia automaticamente al ripristino della corrente elettrica. Aprire la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 secondi. Mancata chiusura della porta lavastoviglie.La spina NaturalDry non è inserita.Spingere con decisione la porta no ad avvertire il caratteristico “clic.Il ciclo è stato interrotto con l'apertura dello spor-tello per più di 4 secondi.Premere AVVIO/Pausa e chiudere lo sportello entro 4 secondiMancato funzionamento dei vari comandi.Sul display viene visualizzato 9 o 12 e il LED AC-CENSIONE/SPEGNIMENTO lampeggia rapidamenteSpegnere l’apparecchio premendo il tasto ACCENSIONE/SPEGNIMENTO, riaccenderlo dopo circa un minuto e riavviare il programma. Se il problema persiste, staccare l’appa-recchio dalla rete elettrica per un minuto, quindi ricollegarlo.Lo scarico della lavastoviglie non avviene.Sul display viene visualizzato 3 e il LED ACCENSIONE/SPEGNIMENTO lam-peggia rapidamenteCiclo di lavaggio non ancora concluso. Attendere la conclusione del ciclo di lavaggio. Tubo di scarico piegato. Vericare che il tubo di scarico non sia piegato (vedere le ISTRUZIONI DI INSTALLAZIONE). Tubo di scarico del lavandino ostruito. Pulire il tubo di scarico del lavandino.Ostruzione ltro a causa di residui di cibo Pulire il ltro (vedere PULIZIA DEL GRUPPO FILTRO).La rumorosità della lavastoviglie è eccessiva. Urto dei piatti tra loro durante il lavaggio. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Produzione eccessiva di schiuma.Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DELLA VASCHETTA DEL DETERSIVO). Per riavviare il ciclo in corso, spegnere e riaccendere la lavastoviglie, scegliere un nuovo programma, premere AVVIO/Pausa e chiudere lo sportello entro 4 secondi. Non aggiun-gere altro detersivoI piatti non risultano puliti. Errata disposizione delle stoviglie. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Impedimento nella rotazione dei bracci aspersori a causa dell'interferenza dei piatti.Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Il ciclo di lavaggio è eccessivamente delicato. Selezionare il programma adatto (vedere la TABELLA DEI PROGRAMMI). Produzione eccessiva di schiuma.Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO). Tappo sul vano brillantante non correttamente chiuso. Accertarsi che il tappo sul distributore brillantante sia chiuso. Filtro sporco oppure ostruito. Pulire il gruppo ltro (vedere CURA E MANUTENZIONE). Mancanza di sale. Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOIO SALE). La lavastoviglie non esegue il carico dell'acqua.Sul display viene visualizzato H, 6 e il LED ACCENSIONE/SPEGNIMENTO lam-peggia rapidamenteAssenza di alimentazione idrica o rubinetto chiuso.Accertarsi che il tubo di alimentazione idrica contenga l’acqua necessaria o che il rubinetto sia aperto. Il tubo di carico è piegato Accertarsi che il tubo di carico non sia piegato (vedere INSTALLAZIONE) riprogrammare la lavastoviglie e riavviarla.L’elemento ltrante nel tubo di carico è ostruito; è necessario pulirlo.Dopo aver eseguito le operazioni di ispezione e pulizia, spegnere e accendere la lavasto-viglie e avviare un programma nuovo.La lavastoviglie termi-na il ciclo di lavaggio troppo presto. Sul display viene visualizzato 15 e il LED ACCENSIONE/SPEGNI-MENTO lampeggia rapidamente Il tubo di scarico è posizionato troppo in basso o crea un eetto sifone nell’impianto di scarico domestico.Controllare che l’estremità del tubo di scarico si trovi all’altezza corretta (vedere IN-STALLAZIONE). Vericare eventuali eetti sifone nell’impianto di scarico domestico; se necessario, installare una valvola di ingresso aria.Aria nel tubo di mandata dell'acqua.Controllare che non vi siano perdite nell’impianto idraulico o altri problemi che causino l’ingresso di aria. Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni sul prodotto possono essere reperite:

• Visitando il nostro sito web docs.whirlpool.eu e parts-selfservice.whirlpool.com

• Oppure, contattare il Servizio Assistenza Tecnica(al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto. I dati del modello possono essere richiamati usando il codice QR riportato sull’etichetta energetica. L’etichetta riporta anche il codice identicativo del modello che può essere utilizzato per consultare

portale di registrazione su https://eprel.ec.europa.eu
