MANUALE UTENTE 1.40 XC Wolf Garten

1 Interrutore per avviare 2 Portacavo 3 Regolazione profondit di lavoro 4 Deflettore 5 Raccoglierba 6 Fissare l‘impugnatura 7 Regolazione altezza impugnatura 8 Regolazione dell‘altezza di taglio 9 Indicator dell‘ altezza

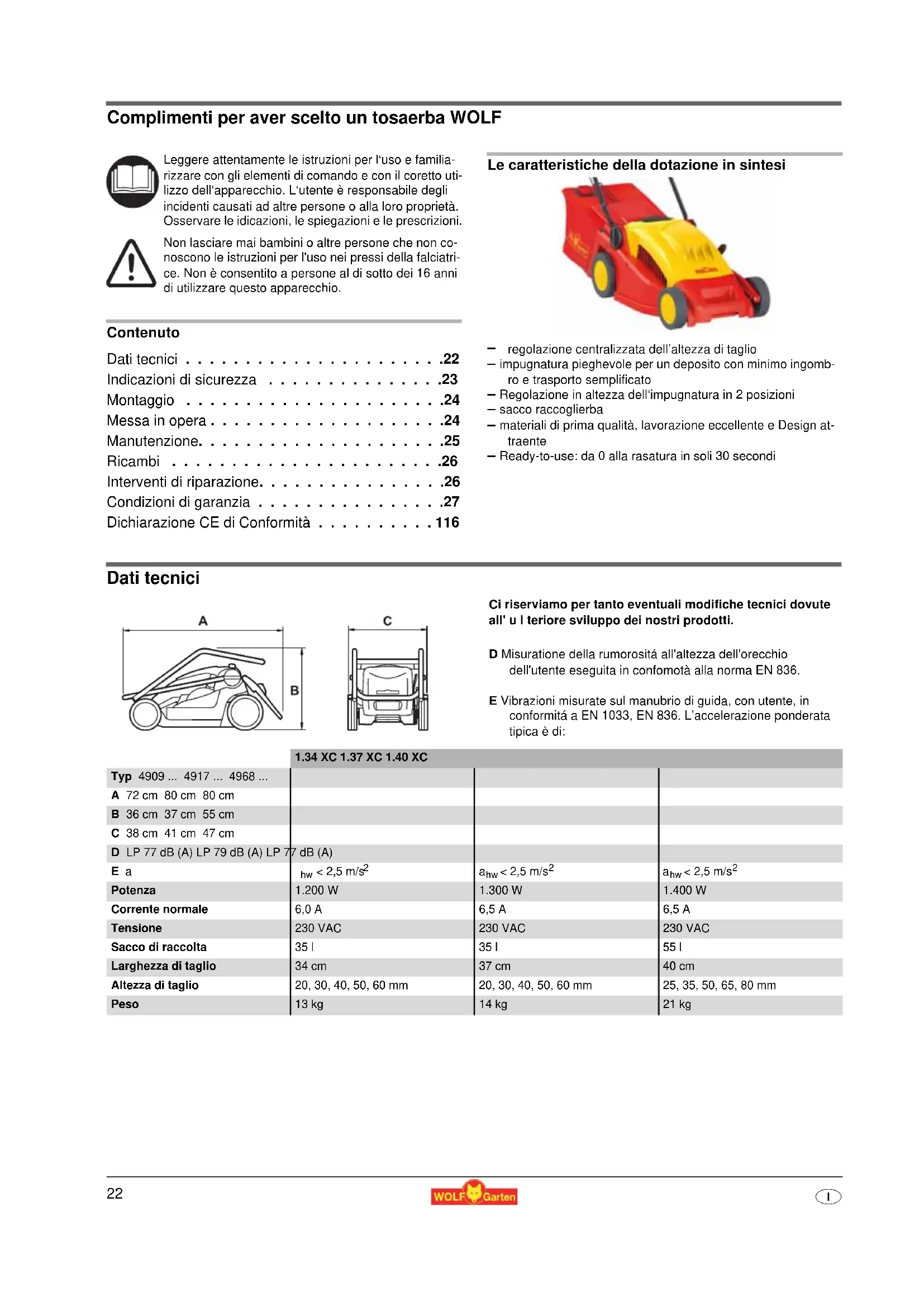

regolazione centralizzata dell’altezza di taglio – impugnatura pieghevole per un deposito con minimo ingomb- ro e trasporto semplificato – Regolazione in altezza dell‘impugnatura in 2 posizioni – sacco raccoglierba – materiali di prima qualità, lavorazione eccellente e Design at- traente – Ready-to-use: da 0 alla rasatura in soli 30 secondi Dati tecnici Leggere attentamente le istruzioni per l‘uso e familia- rizzare con gli elementi di comando e con il coretto uti- lizzo dell‘apparecchio. L‘utente è responsabile degli incidenti causati ad altre persone o alla loro proprietà. Osservare le idicazioni, le spiegazioni e le prescrizioni. Non lasciare mai bambini o altre persone che non co- noscono le istruzioni per l'uso nei pressi della falciatri- ce. Non è consentito a persone al di sotto dei 16 anni di utilizzare questo apparecchio. Ci riserviamo per tanto eventuali modifiche tecnici dovute all' u l teriore sviluppo dei nostri prodotti. D Misuratione della rumorositá all'altezza dell'orecchio dell'utente eseguita in confomotà alla norma EN 836. E Vibrazioni misurate sul manubrio di guida, con utente, in conformitá a EN 1033, EN 836. L’accelerazione ponderata tipica è di:

Potenza 1.200 W 1.300 W 1.400 W Corrente normale 6,0 A 6,5 A 6,5 A Tensione 230 VAC 230 VAC 230 VAC Sacco di raccolta 35 l 35 l 55 l Larghezza di taglio 34 cm 37 cm 40 cm Altezza di taglio 20, 30, 40, 50, 60 mm 20, 30, 40, 50, 60 mm 25, 35, 50, 65, 80 mm Peso 13 kg 14 kg 21 kg Istruzione d’uso23

Indicazioni di sicurezza Legenda simboli Dati generali z Questo tosaerba è previsto per la cura di superfici erbose e prati per uso privato. Per evitare la messa in pericolo fisica dell‘operatore o di altre persone, il tosaerba non può essere impiegato per scopi diversi da quelli di destinazione. z Non falciare mai nelle immediate vicinanze di persone, in par- ticolare bambini e animali. z Falciare soltanto di giorno o con una illuminazione artificiale adeguata. Prima della falciatura z Non falciare mai, senza essersi prima infilati calzature e cal- zoni lunghi. Non falciare mai a piedi nudi o se si sono calzati sandali leggeri. z Esaminare il terreno, su cui si impiega la macchina ed elimi- nare tutti gli oggetti, che possono essere raccolti ed eliminati. z Controllare il cavo installato all‘esterno dell‘apparecchio ed appurare l‘eventuale esistenza di un danneggiamento ed in- vecchiamento (fragilità) del cavo di collegamento. Utilizzare soltanto con condizioni a perfetta regola d‘arte. z Fare eseguire le riparazioni sul cavo soltanto da uno specia- lista. z Controllare di frequente l’usura e le deformazioni del disposi- tivo raccoglierba. z Controllate sovente la fragilità e l'accoppiamento preciso della serranda di protezione. z Prima dell‘utilizzo (controllo a vista) controllare, se gli stru- menti da taglio e i loro mezzi di fissaggio sono spuntati o dan- neggiati. Sostituire la serie completa di strumenti da taglio Cavi 1 Attenzione! Scarica elettrica da cavo danneggiato Quanto il cavo è tagliato completamente o danneggiato, il fusibile di sicurezza non sempre funziona. z Non toccate il cavo prima di estrarre la spina dalla presa di corrente. z Il cavo danneggiato deve essere completametne sostitu- ito. E’ proibito rappezzare il cavo con nastro isolante. z Employer comme rallonge électrique uniquement un câble dont la section minimale est de 3 x 1,5 mm

et la longueur maximale de 25 m: – Si des câbles souples en caoutchouc sont employés, ils ne doivent pas être plus légers que le type HO 7 RN-F – Si des câbles en PVC sont employés, ils ne doivent pas être plus légers que le type HO5 VV-F (ces câbles ne conviennent pas pour une utilisation permanente à l'extérieur) z Spine e giunti dovranno essere protetti dagli spruzzi d’acqua. z Utilizzare un interruttore di sicurezza per correnti di guasto (RCD) con una corrente di dispersione non superiore a 30mA. z Fissare il cavo di collegamento sullo scarico della trazione. Non far sfregare su bordi, oggetti appuntiti o taglienti. Non schiacciare i cavi attraverso le fessure di porte o finestre. I dis- positivi elettrici non devono essere tolti o cavallottati (per es. per attaccare la leva del cambio all‘asta dell‘impugnatura) Per la falciatura z Non inclinare l’apparecchio, quando si accende il motore, a meno che l’apparecchio debba essere inclinato per l’avvia- mento. In tal caso non inclinare l‘apparecchio più di quanto sia assolutamente necessario e sollevare soltanto la parte, che è distante dall‘operatore. Verificare sempre che le due mani si trovino in posizione di lavoro, prima di ricollocare l‘apparec- chio sul terreno. z Attenzione, pericolo! Lo strumento da taglio continua a funzi- onare! z Osservare la distanza di sicurezza prescritta dall’asta dell’im- pugnatura. z Accendere il motore soltanto, quando i Vostri piedi sono ad una distanza di sicurezza dagli strumenti da taglio. z Prestare attenzione che ci sia un appoggio sicuro, in partico- lare lungo i pendii. Non correre mai, procedere tranquillamen- te. z Lungo i pendii falciare sempre trasversalmente rispetto alla pendenza, non verso l’alto o il basso. z Sui pendii si dovrà prestare particolare attenzione, se si cam- bia direzione. z Non falciare su pendii ripidi. z Occorre essere particolarmente prudenti, quando si falcia all’indietro e si tira verso di sé il tosaerba. z Spegnere il tosaerba, se si desidera inclinarlo, farlo marciare a vuoto o trasportarlo, per es. da/verso il prato o su strada. z Non utilizzare mai l’apparecchio con dispositivi di protezione danneggiati o dispositivi di sicurezza mancanti come disposi- tivi di deviazione e/o raccoglierba. z Prestare particolare attenzione a non afferrare le lame, ment- re lavorano. z Non portare mai mani o piedi in vicinanza delle parti rotanti. Non intrattenersi davanti all‘apertura di scarico dell‘erba. Attenzione! Prima dell‘uso leggere istruzio- ni! Allontanare le per-sone dalla zona di perico- lo! Attenzione! - Lame da taglio affilate - staccare la spina prima di qualsiasi inter- vento di manu- tenzione ed in presenza di dan- ni alla linea. Tenere lontani i cavi collega- mento dall‘utensile da taglio!24

z Non sollevare o portare mai un tosaerba con motore funzio- nante. z Non aprire mai la serranda di protezione, quando il motore è ancora in funzione. z Prima di togliere il dispositivo raccoglierba: spegnere il motore e attendere l‘arresto dello strumento da taglio. Dopo lo svuo- tamento fissare in modo accurato il dispositivo raccoglierba. z Non marciare mai con motore in funzione sopra la ghiaia - pe- ricolo di lancio di pietrisco! z Dove possibile, non falciare nell’erba bagnata. z Spegnere l’apparecchio, staccare la spina e aspettare che l’apparecchio si arresti, se si vuole per es. – lasciare il tosaerba – sbloccare una lama bloccata – controllare, pulire l‘apparecchio e poi lavorarci sopra – controllare eventuali danneggiamenti dell‘apparecchio, se si sono incontrati corpi estranei ed eseguire le riparazioni necessarie. – se il tosaerba vibra molto a causa dello squilibrio (spegnere subito e cercare la causa). – se si vuole eseguire lavori di regolazione o pulitura. – controllare, se i cavi di collegamento sono attorcigliati o danneggiati. – Se il cavo di collegamento viene danneggiato durante l’uso, deve essere subito staccato dalla rete. Non entrare in con- tatto con il cavo, prima che sia staccato dalla rete. La manutenzione 1 Attenzione! Lama rotante Prima di effettuare qualsiasi manutenzione e pulizia: z Estrarre la spina elettrica. z Non toccate lame in movimento. z Non spruzzare l’apparecchio con acqua - in particolare con alta pressione. z Controllare regolarmente l’accoppiamento preciso di tutte le viti e dadi visibili, in particolare della barra di taglio e serrare. z Attenzione! Fare eseguire sempre il cambio delle lame o la loro riaffilatura da una officina specializzata, dato che dopo l‘allentamento dei pezzi si dovrà eseguire il controllo dello squilibrio secondo le norme di sicurezza corrispondenti. z Utilizzare soltanto ricambi originali WOLF, altrimenti non si av- rà alcuna garanzia che il tosaerba soddisfi le norme di sicurez- za. z Non depositare il tosaerba in locali umidi. z Per motivi di sicurezza sostituire le parti usurate o danneggia- te. Smaltimento rifi uti Montaggio Fissare l‘asta dell‘impugnatura 1 Cautela! Il cavo può venire danneggiato quando viene piegata od estratta l’impugnatura. z Avvolgete il cavo nella protezione curva . z Quando regolate l’altezza del’impugnatura abbiate cura che il cavo non sia arricciato .

1. Sollevare la parte inferiore dell‘impugnatura ed avvitarla

saldamente ai due volantini .

2. Impostare l‘altezza desiderata dell‘impugnatura .

3. Sollevare la parte superiore dell‘impugnatura ed avvitarla

saldamente ai due dadi ad alette . Montare il raccoglierba

1. Collocare il contenitore (1) sul raccoglierba (2) .

2. Premere il contenitore da dietro sul raccoglierba. Il contenitore

bloccato, quando si sente lo scatto . Messa in opera Tempo d’esercizio z Si prega di osservare le prescrizioni vigenti nei singoli stati. Fate passare il cavo attraverso il tensionatore z Fate passare il cavo attraverso il tensionatore . Appendete il sacco raccoglitore 1 Attenzione! Lama rotante Iniziate regolazioni sull’attrezzo solo dopo aver spento il motore e dopo che l’elemento da taglio si sia completamente fermato.

Sollevare la copertura di protezione.

2. Appendere il sacco per la raccolta al gancio che si trova nella

cavit dell‘intelaiatura (vedere freccia).

3. Collocare la copertura di protezione.

Non smaltire apparecchiature elettriche insieme ai rifi uti domestici. Riciclare componenti, accessori e imballaggi in modo ecologico.

Impostate l’altezza del taglio 1 Attenzione! Lama rotante Fate dei lavori/regolazioni sull’attrezzo solo dopo aver spento il motore e dopo che l’elemento da taglio si sia com- pletamente fermato.

1. Tirare la leva verso l‘esterno .

2. Impostare l‘altezza di taglio desiderata .

3. Premere di nuovo la leva all‘interno .

Altezza di taglio z Tagliare possibilmente su prato asciutto per non danneggiare la cotica erbosa. In caso di prato umido ed erba alta, tagliare con una maggiore altezza di taglio. z Di regola si tosa ad un'altezza di taglio di 40-50 mm. Inserire la spina della corrente (corrente alternata 230 Volt, 50 Hz) z Si potr allacciare l‘attrezzo a qualsiasi presa, purch sia munita di una valvola di protezione di 16 Ampre (oppure di un terrut- tore-LS tipo B). 3 Nota: Dispositivo di protezione contro corrente residu- ale Questi dispositivi di protezione proteggono quando si tocca- no fili danneggiati, da difetti di isolamento ed, in certi casi, anche quando si danneggiano fili sotto tensione. z Raccomandiamo che l’attrezzo sia collegato ad una pre- sa di corrente che sia protetta da un dispositivo di prote- zione contro la corrente residuale (RCD) con una corrente residuale non superiore a 30 mA. z Sono disponibili dei retrofit per i vecchi impianti. Consul- tate un elettricista. Avviare il tagliaerba z Avviare la tosaerba su superficie piana. z Possibilmente non nell‘erba alta. In questo caso inclinare leg- germente come risulta dalla figura . Per avviare il motore

Per spegnere il motore z Lasciare la leva (2). Svuotate il sacco raccoglitore Il cesto da svuotare quando l‘erba non viene pi raccolte e resta sul terreno. 1 Attenzione! Lama rotante Iniziate delle regolazioni sull’attrezzo solo dopo aver spento il motore e dopo che l’elemento da taglio si sia completa- mente fermato. z Svuotate il sacco raccoglitore

z Prima di iniziare rimuovete potenziali ostacoli nello spa- zio dove volete tagliare. Suggerimenti per la rasatura z Per non creare strisce erbose, le vie di taglio devono sempre sovrapporsi per alcuni centimetri . z Mettete sempre il cavo in maniera sicura sul terrazzo, sul sen- tiero o sull‘erba gi tosata. Manutenzione Generale 1 Attenzione! Lama rotante Prima di qualsiasi lavoro di manutenzione e di pulitura: z estraete la spina elettrica. z Non toccate lame in movimento. Pulizia z Dopo ogni tosatura abbiate l‘avvertenza di pulire la tosaerba con uno straccio oppure con uno scopino. z In nessum caso usare acqua! Tenere il tosaerba in ambiente asciutto. Accantonamento durante l‘inverno z Terminata la stagione si dorvr pulire accuratamente la tosa- erba. z Mai spruzzare la tosaerbe con acqua, n collocarla in ambienti umidi. Sostituzione delle lame z Per qualsiasi lavoro sulle lame, barre di accoppiamento e di taglio, prima di tutto estraete la spina elettrica ed indossate guanti di protezione. 1 Attenzione! Dopo aver affilato la lama si può verificare uno sbilancia- mento. z Fate sempre riaffilare le lame da un’officina specializza- ta, perchè un controllo del bilanciamento dovrebbe sempre essere fatto secondo le norme di sicurezza. z Fate sempre sostituire le lame da un’officina specializzata. E’ richiesta obbligatoriamente una chiave dinamometrica da 10 mm. Coppia di serraggio delle viti: 6-7 N-m (37). z Fate sempre sostituire le lame da un’officina specializzata. E’ richiesta obbligatoriamente una chiave dinamometrica da 13 mm. Coppia di serraggio delle viti: 16-18 N-m (40).

Ricambi Interventi di riparazione Articolo N° Denominazione articolo Informazione sul prodotto 4909 031 Sacco di raccolta (34) 4917 031 Sacco di raccolta (37) 4968 030 Sacco di raccolta (40) 4904 096 Vi 34 FM Lama di ricambio 34 cm 4907 096 Vi 37 FM Lama di ricambio 37 cm 4970 096 Vi 40FM Lama di ricambio 40 cm Rimedio (X): Problema Possibi causale Officina Di assistenza WOLF In modo autonomo Funzionamento rumoroso, forte vibrazione dell‘apparecchio

• Lama danneggiata X ---

• Lama di fissaggio allentata --- X Il motore non funziona

• Fusibile danneggiato --- X

• Cavo danneggiato: 1 Attenzione! Scarica elettrica da cavo danneggiato Quanto il cavo è tagliato completamente o danneggiato, il fusibile di sicurezza non sempre funziona. z Non toccate il cavo prima di estrarre la spina dalla pre- sa di corrente. z Il cavo danneggiato deve essere completametne sosti- tuito. E’ proibito rappezzare il cavo con nastro isolante. X--- Pessime prestazioni di raccolta

• Cesto raccoglierba otturato --- X

• Altezza di taglio non regolata --- X In caso dubbio rivolgersi sempre ad un‘officina di assistenza WOLF. Attenzione, arrestare il tosaerba prima di ogni controllo, lavoro di pulitura o di lavori alla lama ed estrarre la chiave di accensione.27
