BEDIENUNGSANLEITUNG 1.40 XC Wolf Garten

1 Ein-/ Ausschalter 2 Kabelzugentlastung 3 Kabelknickschutz 4 Schutzklappe 5 Grasfangsack 6 Griffbefestigung 7 Griffhöheneinstellung 8 Schnitthöheneinstellung 9 Schnitthöhenanzeige

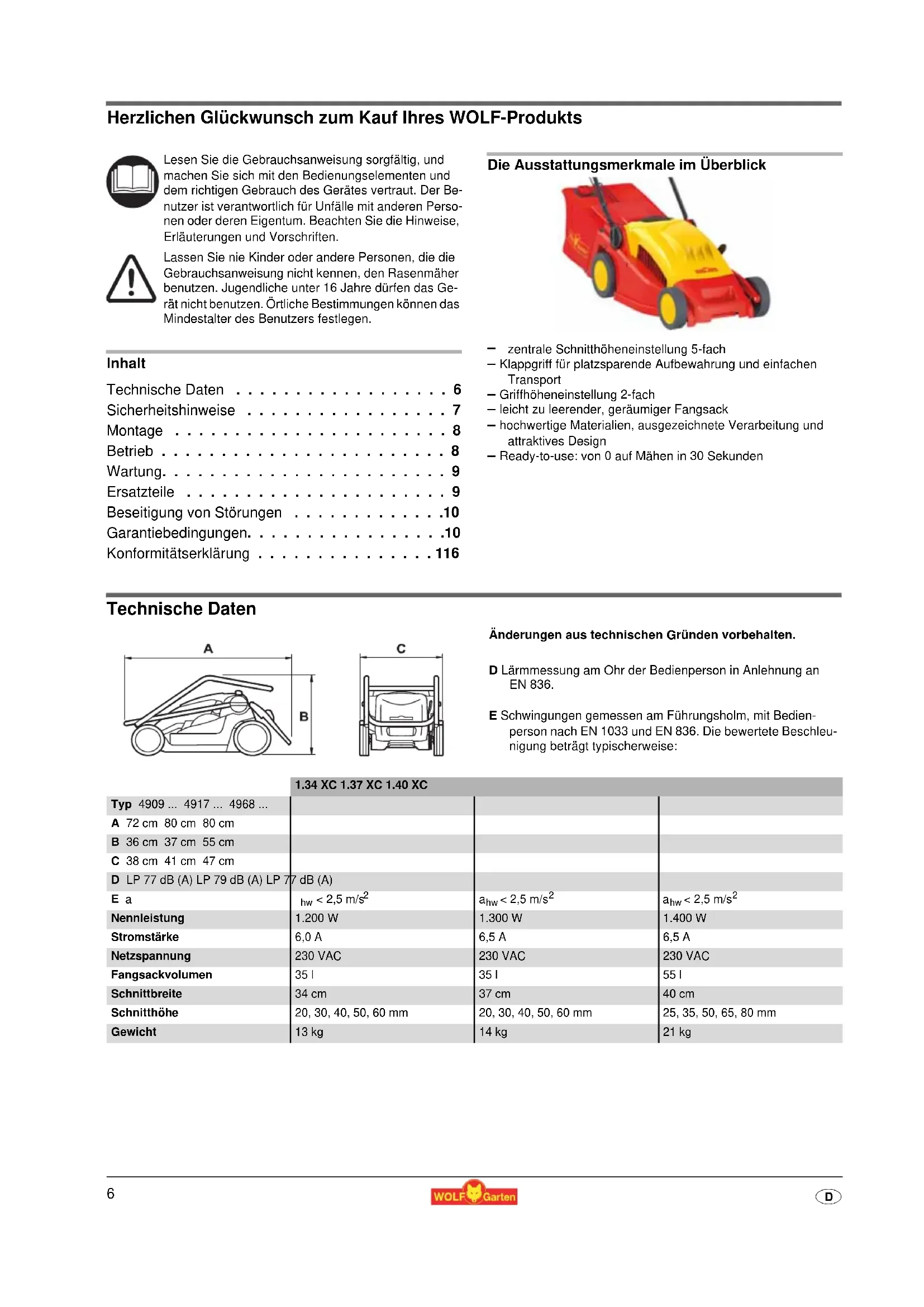

• D Herzlichen Glückwunsch zum Kauf Ihres WOLF-Produkts Inhalt Technische Daten p. 6
• Sicherheitshinweise p. 7
• Montage p. 8
• Betrieb p. 8
• Wartung p. 9
• Ersatzteile p. 9
• Beseitigung von Störungen p. 10
• Garantiebedingungen p. 10
• Konformitätserklärung Die Ausstattungsmerkmale im Überblick p. 116

zentrale Schnitthöheneinstellung 5-fach – Klappgriff für platzsparende Aufbewahrung und einfachen Transport – Griffhöheneinstellung 2-fach – leicht zu leerender, geräumiger Fangsack – hochwertige Materialien, ausgezeichnete Verarbeitung und attraktives Design – Ready-to-use: von 0 auf Mähen in 30 Sekunden Technische Daten Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Der Be- nutzer ist verantwortlich für Unfälle mit anderen Perso- nen oder deren Eigentum. Beachten Sie die Hinweise, Erläuterungen und Vorschriften. Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher benutzen. Jugendliche unter 16 Jahre dürfen das Ge- rät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen. Änderungen aus technischen Gründen vorbehalten. D Lärmmessung am Ohr der Bedienperson in Anlehnung an EN 836. E Schwingungen gemessen am Führungsholm, mit Bedien- person nach EN 1033 und EN 836. Die bewertete Beschleu- nigung beträgt typischerweise:

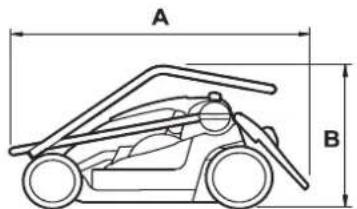

Nennleistung 1.200 W 1.300 W 1.400 W Stromstärke 6,0 A 6,5 A 6,5 A Netzspannung 230 VAC 230 VAC 230 VAC Fangsackvolumen 35 l 35 l 55 l Schnittbreite 34 cm 37 cm 40 cm Schnitthöhe 20, 30, 40, 50, 60 mm 20, 30, 40, 50, 60 mm 25, 35, 50, 65, 80 mm Gewicht 13 kg 14 kg 21 kg Gebrauchsanweisung7

Sicherheitshinweise Bedeutung der Symbole Allgemeine Hinweise z Dieser Rasenmäher ist für die Pflege von Gras- und Rasen- flächen im privaten Bereich vorgesehen. Wegen körperlicher Gefährdung des Benutzers oder anderer Personen darf der Rasenmäher nicht für andere Zwecke eingesetzt werden. z Mähen Sie niemals, wenn Personen, besonders Kinder und Tiere, in der Nähe sind. z Mähen Sie nur bei entsprechenden Lichtverhältnissen. Vor dem Mähen z Mähen Sie nur in festem Schuhwerk und langer Hose. z Mähen Sie nie barfuß oder in Sandalen. z Überprüfen Sie das Gelände, auf dem der Mäher eingesetzt wird, und entfernen Sie alle Gegenstände, die erfasst und weggeschleudert werden können. z Das Anschlusskabel und die am Gerät außen installierte Lei- tung auf Beschädigung und Alterung (Brüchigkeit) untersu- chen. Nur in einwandfreiem Zustand benutzen. z Überprüfen Sie die Grasfangeinrichtung häufig auf Verschleiß und Verformungen. z Überprüfen Sie die Schutzklappe häufig auf Brüchigkeit und festen Sitz. z Prüfen Sie vor Benutzung (Sichtprüfung), ob die Schneid- werkzeuge und ihre Befestigungsmittel stumpf oder beschä- digt sind. z Ersetzen Sie stumpfe oder beschädigte Schneidwerkzeuge im ganzen Satz, um keine Unwucht zu erzeugen (siehe „War- tung“, Seite 9). Kabel 1 Achtung! Stromschlag durch Kabelschaden Wenn das Kabel durchtrennt oder beschädigt wird, löst nicht immer die Sicherung aus. z Kabel nicht berühren, bevor der Netzstecker aus der Steckdose gezogen ist. z Beschädigtes Kabel komplett austauschen. Es ist verbo- ten, das Kabel mit Isolierband zu flicken. z Lassen Sie Reparaturen am Kabel nur vom Fachmann durch- führen (siehe „Wartung“, Seite 9). z Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern las- sen. z Kabel nicht durch Türritze oder Fensterspalten quetschen. z Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z. B. Anbinden des Schalthebels am Führungsholm). z Verwenden Sie ausschließlich Verlängerungskabel mit einem Mindest-Querschnitt von 3 x 1,5 mm

und einer max. Länge von 25 m: – wenn Gummischlauchleitungen, dann nicht leichter als Typ HO 7 RN-F – wenn PVC-Leitungen, dann nicht leichter als Typ HO5 VV- F (Leitungen diesen Typs sind für die ständige Verwendung im Freien nicht geeignet) z Die Kabel müssen spritzwassergeschützt sein. Beim Mähen z Kippen Sie das Gerät nicht, wenn Sie den Motor einschalten, es sei denn, das Gerät muss beim Anlassen gekippt werden. Wenn dies der Fall ist, kippen Sie das Gerät nicht mehr als un- bedingt notwendig ist und heben nur den Teil an, der vom Be- nutzer entfernt ist. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird. z Halten Sie den durch das Griffgestänge gegebenen Sicher- heitsabstand ein. z Schalten Sie den Motor nur ein, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind. z Achten Sie auf sicheren Stand. Nie laufen, ruhig vorwärts ge- hen. z Mähen an Abhangstellen: – Immer quer zum Gefälle mähen, nicht auf- und abwärts – Besondere Vorsicht beim Richtungswechsel – Mähen Sie nicht an steilen Abhängen z Seien Sie besonders vorsichtig, wenn Sie rückwärts Mähen und den Mäher zu sich ziehen. z Schalten Sie den Mäher ab, wenn Sie ihn kippen oder trans- portieren, z. B. von-/ zum Rasen oder über Wege. z Vorsicht, nicht an laufende Schneiden greifen. z Stellen Sie sich nicht vor die Grasauswurföffnung. z Bevor Sie den Mäher aufheben oder wegtragen, schalten Sie den Motor ab und warten Sie, bis die Schneidwerkzeuge zum Stillstand gekommen sind. z Verstellen Sie die Schnitthöhe nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug. z Öffnen Sie die Schutzklappe nie, wenn der Motor noch läuft. z Vor dem Abnehmen der Grasfangvorrichtung: Motor abstellen und den Stillstand des Schneidwerkzeuges abwarten. Nach der Entleerung Grasfangvorrichtung sorgfältig befestigen. Warnung! Vor Inbetrieb- nahme die Gebrauchsan- weisung lesen! Dritte aus dem Gefahren- bereich fernhalten! Vorsicht! - Scharfe Schneidmesser - vor Wartungsar- beiten und bei Be- schädigung der Leitung den Stecker aus dem Netz entfernen! Anschluss- kabel vom Schneidwerk- zeug fern- halten!8

z Nie mit laufendem Motor über Kies fahren – Steinschlag! z Wenn möglich, mähen Sie nicht in nassem Gras. z Unter folgenden Umständen muss das Gerät abgeschaltet, der Netzstecker gezogen werden und das Gerät stehen: – beim Verlassen des Mähers – um ein blockiertes Messer frei zu machen – um das Gerät zu überprüfen, zu reinigen oder daran zu ar- beiten – wenn ein Fremdkörper getroffen wurde (Überzeugen Sie sich erst, ob Mäher oder Schneidwerkzeuge beschädigt worden sind. Beseitigen Sie dann zunächst die Beschädi- gung). – wenn der Mäher durch Unwucht stark vibriert (sofort ab- schalten und Ursache suchen). – wenn die Anschlussleitung während des Gebrauchs be- schädigt wird. Wartung 1 Achtung! Rotierendes Messer Vor allen Wartungs- und Reinigungsarbeiten: z Netzstecker ziehen. z Nicht an laufende Schneiden greifen. z Alle sichtbaren Befestigungsschrauben und Muttern, beson- ders die des Messerbalkens, regelmäßig auf festen Sitz prü- fen und nachziehen. z Stellen Sie den Mäher nicht in feuchten Räumen ab. z Ersetzen Sie aus Sicherheitsgründen verschlissene oder be- schädigte Teile. z Nur WOLF Original-Ersatzteile verwenden, sonst haben Sie keine Garantie, dass Ihr Mäher den Sicherheitsbestimmun- gen entspricht. Entsorgung Montage Griffgestänge befestigen 1 Vorsicht! Beim Zusammenlegen oder Ausklappen des Griffgestän- ges kann das Kabel beschädigt werden. z Das Kabel in den Kabelknickschutz einlegen . z Beim Anpassen der Griffhöhe darauf achten, dass das Kabel nicht gequetscht wird.

1. Klappen Sie das Griffunterteil hoch, und schrauben Sie es mit

den beiden Handrädern fest .

2. Stellen Sie die gewünschte Griffhöhe ein .

3. Klappen Sie das Griffoberteil auf, und schrauben Sie es mit

den Flügelmuttern fest . Fangsack montieren

1. Platzieren Sie die Schütte (1) an der Fangsackklappe (2)

2. Drücken Sie die Schütte von hinten an die Fangsackklappe.

Die Schütte ist fest, sobald sie einrastet . Betrieb Betriebszeiten z Bitte regionale Vorschriften beachten. z Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungs- behörde. Kabel in die Zugentlastung führen z Bitte führen Sie das Kabel in die Zugentlastung . Fangsack einhängen 1 Achtung! Rotierendes Messer Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.

1. Heben Sie die Schutzklappe an.

2. Hängen Sie den Fangsack mit Haken in die Aussparungen im

Chassis (siehe Pfeile).

3. Legen Sie die Schutzklappe auf.

Schnitthöhe einstellen 1 Achtung! Rotierendes Messer Arbeiten/Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.

1. Ziehen Sie den Hebel nach außen .

2. Stellen Sie die gewünschte Schnitthöhe ein .

3. Drücken Sie Hebel wieder nach innen .

Schnitthöhe – Graszustand z Mähen Sie möglichst trockenen Rasen, um die Grasnarbe zu schonen. Bei feuchtem und hohem Rasen eventuell mit höhe- rer Schnitthöhe mähen. z In der Regel stellt man eine Schnitthöhe von 40-50 mm ein. Elektrogeräte gehören nicht in den Hausmüll. Ge- rät, Zubehör und Verpackung einer umweltfreund- lichen Wiederverwertung zuführen.

Anschluss an die Steckdose (230 Volt, 50 Hz) z Das Gerät nur an Steckdosen anschließen, die mit einer 16 Amp. Sicherung träge (oder LS-Schalter Typ B) abgesi- chert sind. 3 Hinweis: Fehlerstromschutzeinrichtung Diese Schutzeinrichtungen schützen beim Berühren von beschädigten Leitungen, Isolationsfehlern und in bestimm- ten Fällen auch beim Beschädigen von unter Spannung ste- henden Leitungen vor schweren Verletzungen. z Wir empfehlen, das Gerät nur an Steckdosen anzu- schließen, die mit einer Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA abgesichert sind. z Für Alt-Installationen gibt es Nachrüstsätze. Sprechen Sie mit einer Elektro-Fachkraft. Mäher ein-/ausschalten z Mäher auf ebener Fläche einschalten. z Nicht im hohen Gras – hier notfalls kippen . Motor ein

1. Drücken Sie den Knopf (1) und halten diesen.

2. Ziehen Sie den Bügel (2) an.

3. Lassen Sie den Knopf (1) los.

Motor aus z Geben Sie den Bügel (2) frei. Fangsack-Entleerungszeitpunkt Der Fangsack nimmt kein Gras mehr auf, wenn hinter dem Gerät geschnittenes Gras liegenbleibt. 1 Achtung! Rotierendes Messer Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen. z Fangsack entleeren

z Vor dem Starten eventuelle Verstopfungen im Mähraum beseitigen. Tipps zum Mähen z Damit keine Rasenstreifen entstehen, müssen sich die Schneidbahnen immer um einige Zentimeter überdecken . z Legen Sie das Kabel stets sicher auf Terrasse, Wege oder das bereits geschnittene Gras. Wartung Allgemein 1 Achtung! Rotierendes Messer Vor allen Wartungs- und Reinigungsarbeiten: z Netzstecker ziehen. z Nicht an laufende Schneiden greifen. Reinigung z Reinigen Sie nach jedem Mähen den Mäher mit einem Hand- feger. z Spritzen Sie den Mäher keinesfalls mit Wasser ab. Lagerung im Winter z Führen Sie nach jeder Mähsaison eine gründliche Reinigung an Ihrem Mäher durch. z Lassen Sie Ihren Mäher im Herbst von einer WOLF-Kunden- dienstwerkstatt kontrollieren. z Lagern Sie den Mäher im trockenen Raum. Messerwechsel z Bei allen Arbeiten an Messer, Kupplung und Messerbalken zunächst den Netzstecker ziehen und Schutzhandschuhe tra- gen. 1 Achtung! Nach dem Nachschleifen des Messers kann eine Unwucht entstehen. z Lassen Sie die Messer immer von einer Fachwerkstatt nachschleifen, da eine Unwuchtprüfung entsprechend den Sicherheitsbestimmungen vorgenommen werden muss. z Lassen Sie einen Messerwechsel immer von einer Fachwerk- statt durchführen. Ein Drehmomentschlüssel 10 mm ist zwin- gend erforderlich. Anzugsmoment der Schrauben: 6- 7 Nm (37er). z Lassen Sie einen Messerwechsel immer von einer Fachwerk- statt durchführen. Ein Drehmomentschlüssel 13 mm ist zwin- gend erforderlich. Anzugsmoment der Schrauben: 16- 18 Nm (40er). z Nur WOLF Original-Ersatzteile verwenden. Ersatzteile

Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung 4909 031 Grasfangsack kpl. (34) 4917 031 Grasfangsack kpl. (37) 4968 030 Grasfangsack kpl. (40) 4904 096 Vi 34 FM Messerbalken 34 cm 4907 096 Vi 37 FM Messerbalken 37 cm 4970 096 Vi 40 FM Messerbalken 40 cm10

Beseitigung von Störungen Garantiebedingungen Die vom Verkäufer ausgefüllte Garantiekarte bzw. den Kaufbeleg bitte sorgfältig aufbewahren. Für die Dauer von 10 Jahren vom Kaufdatum an leistet die Firma WOLF-Garten eine dem jeweiligen Stand der Technik und dem Ver- wendungszweck/Anwendungsgebiet entsprechende Garantie. Die gesetzlichen Rechte des Endverbrauchers werden durch die nachste- henden Garantierichtlinien nicht beeinträchtigt. Voraussetzungen für den 10-jährigen Garantieanspruch: - Einsatz des Gerätes für den ausschließlichen privaten Gebrauch. Im gewerblichen Bereich oder Verleihgeschäft reduziert sich die Garantie auf 12 Monate. - Sachgemäße Behandlung und Beachtung aller Hinweise in der Ge- brauchsanweisung, die Bestandteil unserer Garantiebedingungen ist. - Beachtung der vorgeschriebenen Wartungsintervalle. - Keine eigenmächtige Änderung der Konstruktion. - Einbau von Original WOLF Ersatzteilen/Zubehör. - Vorlage der ausgefüllten Garantiekarte und/oder des Kaufnachwei- ses. Die Garantie erstreckt sich nicht auf den normalen Verschleiß von Ak- kus, Messern, Messerbefestigungsteilen wie Reibscheiben, Keil- /Zahnriemen, Laufräder/Reifen, Luftfilter, Zündkerzen und Zündker- zenstecker. Bei eigenmächtiger Reparatur erlischt automatisch sofort jeglicher Garantieanspruch. Auftretende Fehler und Mängel, deren Ursachen auf Material- oder Fertigungsfehler zurückzuführen sind, werden ausschließlich durch unsere Vertragswerkstätten (der Verkäufer hat das Recht zur Nach- besserung) in Ihrer Nähe oder, falls er näher liegt, durch den Herstel- ler beseitigt. Über die Garantieleistung hinausgehende Ansprüche sind ausgeschlossen. Ein Anspruch auf Ersatzlieferung besteht nicht. Etwaige Transportschäden sind nicht uns, sondern dem zuständigen Transportträger zu melden, da sonst die Ersatzansprüche an diese Unternehmen verloren gehen. Abhilfe (X) durch Problem Mögliche Ursache WOLF Service Werkstatt Selbst Unruhiger Lauf, starkes Vibrieren des Gerätes

• Messer schadhaft X ---

• Messer in der Befestigung gelöst --- X Motor läuft nicht

• Haus-Sicherung schadhaft --- X

• Kabelschaden: 1 Achtung! Stromschlag durch Kabelschaden Wenn das Kabel durchtrennt oder beschädigt wird, löst nicht immer die Sicherung aus. z Kabel nicht berühren, bevor der Netzstecker aus der Steckdose gezogen ist. z Beschädigtes Kabel komplett austauschen. Es ist verboten, das Kabel mit Isolierband zu fli- cken. X --- Schlechte Mäh-/Fangleis- tung

• Fangsack verstopft --- X

• Nicht angepasste Schnitthöhe --- X Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen. Achtung: Mäher vor jeder Prüfung oder vor Arbeiten am Messer abstellen, und Netzstecker ziehen. Die Garantieleistungen werden erfüllt durch unsere autorisierten Kundendienstwerkstätten oder bei:

EG-Konformitätserklärung
